"ГОСТ 20903-75*. Государственный стандарт Союза ССР. Кюветы прямоугольные кварцевые для спектрофотометров. Основные размеры. Технические требования"
(утв. и введен в действие Постановлением Госстандарта СССР от 06.05.1975 N 1530)
(ред. от 22.06.1989)

"ГОСТ 20903-75*. Государственный стандарт Союза ССР. Кюветы прямоугольные кварцевые для спектрофотометров. Основные размеры. Технические требования"
(утв. и введен в действие Постановлением Госстандарта СССР от 06.05.1975 N 1530)
(ред. от 22.06.1989)


Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 6 мая 1975 г. N 1530
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КЮВЕТЫ ПРЯМОУГОЛЬНЫЕ КВАРЦЕВЫЕ ДЛЯ СПЕКТРОФОТОМЕТРОВ
ОСНОВНЫЕ РАЗМЕРЫ.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
The rectangular fused silica cells
for the spectrophotometers. Basic dimensions.
Technical requirements
ГОСТ 20903-75*
Список изменяющих документов
(в ред. Изменения N 1, утв. в мае 1984 г.,
Изменения N 2, утв. Постановлением
Госстандарта СССР от 22.06.1989 N 1856)
Группа П48
ОКП 44 3490 0000
Постановлением Государственного комитета стандартов Совета Министров СССР от 6 мая 1975 г. N 1530 срок введения установлен
с 1 июля 1976 года
Проверен в 1984 г. Постановлением Госстандарта от 24.05.84
срок действия продлен
до 1 января 1990 года
* Переиздание (декабрь 1984 г.) с Изменением N 1, утвержденным в мае 1984 г. (ИУС N 9-84).
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на прямоугольные кварцевые кюветы для спектрофотометров с окном шириной 10 мм, используемые при измерениях коэффициентов пропускания жидких прозрачных веществ в области спектра от 186 до 2500 нм.
1. ОСНОВНЫЕ РАЗМЕРЫ

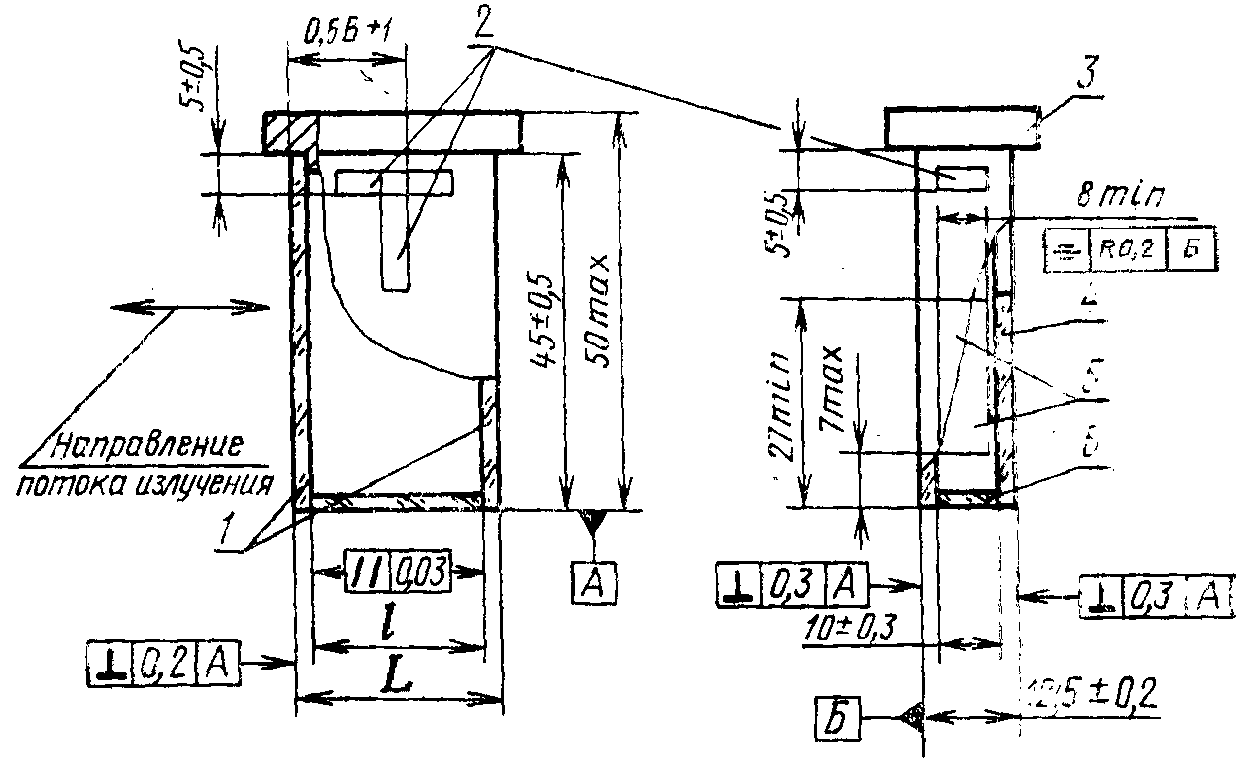

1.1. Кюветы должны изготовляться в соответствии с размерами, указанными на чертеже и в таблице.
1 - окна; 2 - зона маркировки; 3 - крышка;
4 - боковая стенка; 5 - рабочая зона; 6 - дно
(в ред. Изменения N 2, утв. Постановлением
Госстандарта СССР от 22.06.1989 N 1856)
Примечание. Чертеж не определяет конструкцию кюветы.
мм
l
L
(пред. откл. +/- 0,2)
Номин.
Пред. откл.
1
+/- 0,03
3,5
2
+/- 0,03
4,5
5
+/- 0,03
7,5
10
+/- 0,03
12,5
20
+/- 0,04
22,5
40 <*>
+/- 0,05
42,5
50
+/- 0,05
52,5
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 22.06.1989 N 1856)
--------------------------------
<*> Размер не предпочтителен.
Пример условного обозначения прямоугольной кварцевой кюветы с номинальным размером l = 2 мм:
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 22.06.1989 N 1856)
Кювета К2 ГОСТ 20903-75
(Измененная редакция, Изм. N 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Окна кювет должны изготовляться из кварцевого стекла марки КУ-1 по ГОСТ 15130-86.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 22.06.1989 N 1856)
2.2. Боковые стенки и дно кювет должны изготовляться из кварцевого стекла по ГОСТ 15130-86.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 22.06.1989 N 1856)
2.3. Крышки кювет должны изготовляться из материала, устойчивого против воздействия воды, кислот, щелочей и органических растворителей.
2.4. Устойчивость кювет против воздействия воды, кислот, щелочей и органических растворителей должна быть обеспечена способом их изготовления.
2.5. Общее отклонение от плоскостности поверхности рабочей зоны окон кювет не должно превышать N = 10; при местных отклонениях от плоскостности - не более (N - число интерференционных полос).
2.6. Параметр шероховатости внутренней и наружной поверхностей окон, внутренних поверхностей боковых стенок и дна кювет должна быть Rz <= 0,05 мкм по ГОСТ 2789-73.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 22.06.1989 N 1856)
2.7. Параметр шероховатости матированных наружных поверхностей боковых стенок и дна кювет должна быть Ra <= 2,5 мкм по ГОСТ 2789-73.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 22.06.1989 N 1856)
2.8. Чистота полированной поверхности окон, боковых стенок и дна кювет должна быть P = VI по ГОСТ 11141-84.
2.9. Чистота полированной поверхности рабочей зоны окон кювет должна быть P = IV по ГОСТ 11141-84.
2.10. Размер l следует измерять на расстоянии 14 мм от дна и 5 мм от внутренней поверхности боковой стенки кюветы с погрешностью не более +/- 0,01 мм.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 22.06.1989 N 1856)
2.11. В верхней части стенок или окон кювет должны маркироваться следующие обозначения:
индекс "К";
действительный размер l с точностью до второго знака после запятой.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 22.06.1989 N 1856)
Например, кювета с действительным размером l = 2,02 мм должна иметь маркировку К2,02.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 22.06.1989 N 1856)
2.12. Кюветы с крышками следует комплектовать по 2 или 4 шт. с одинаковыми действительными (маркировочными) значениями размера l.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 22.06.1989 N 1856)
2.13. (Исключен, Изм. N 1).
Приложение. (Исключено, Изм. N 1).
