ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТЕЛЕЖКИ ГРУЗОВЫЕ. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Cargo trucks. Types, basic parameters and dimensions

ГОСТ 13188-67*

Список изменяющих документов

(в ред. Изменения N 1, утв. в декабре 1985 г.,

Изменения N 2, утв. в июне 1990 г.)

Группа Г86

ОКП 31 7111

Дата введения

1 июля 1968 года

Постановлением Госстандарта N 1378 от 01.06.1990 срок действия продлен до 01.01.1996.

Переиздание (июнь 1994 г.) с Изменениями N 1, 2, утвержденными в декабре 1985 г., июне 1990 г. (ИУС 4-86, 9-90).

1. Настоящий стандарт распространяется на грузовые тележки номинальной грузоподъемностью от 50 до 3200 кг, предназначенные для внутризаводских и внутрифабричных перевозок тарно-штучных грузов в различных отраслях промышленности, а также в складах и на погрузочно-разгрузочных площадках.

Стандарт не распространяется на самоходные тележки с подъемными устройствами и тележки специального назначения.

2. Грузовые тележки должны изготовляться следующих типов, указанных в табл. 1.

Таблица 1

???????????????????????????????????????????????????????????????????????????

Обозначение?Номинальная ? Область применения

типов ?грузоподъем-?

?ность, кг ?

???????????????????????????????????????????????????????????????????????????

1 ? 50; ? Транспортирование тарно-штучных грузов: мешков,

? 125; ?ящиков, бочек, пакетов, деталей в таре

? 250; ?

? 500 ?

???????????????????????????????????????????????????????????????????????????

2 ? 125; ? Транспортирование в стесненных условиях штучных

? 250; ?грузов типа ящиков, бочек, мешков (в вагонах,

? 500 ?тесных проходах складов, при нерегулярных

? ?и непостоянных перевозках)

???????????????????????????????????????????????????????????????????????????

3 ? 500; ? Транспортирование тарно-штучных грузов при помощи

? 1000; ?электрокар и тягачей

? 2000; ?

? 3200 ?

???????????????????????????????????????????????????????????????????????????

4 ? 125; ? Транспортирование длинномерных грузов и грузов

? 250 ?цилиндрической формы

1, 2. (Измененная редакция, Изм. N 1).

3. Основные параметры и размеры тележек типа 1 должны соответствовать указанным на черт. 1 и в табл. 2.

Черт. 1

Примечание. Чертеж не предопределяет конструкцию тележек.

Таблица 2

???????????????????????????????????????????????????????????????????????????

Наименование основных параметров ? Норма по типоразмерам

и размеров ??????????????????????????????????????????

? 11 ? 12 ? 13 ? 14 ? 15 ? 16 ? 17

???????????????????????????????????????????????????????????????????????????

Номинальная грузоподъемность, кг? 50 ? 125 ? 250 ? 500

???????????????????????????????????????????????????????????????????????????

Габаритные размеры ?Длина L ? 630 ? 800 ?1250 ? 800 ?1250

платформы, мм ??????????????????????????????????????????????????????

?Ширина B ? 400 ? 630 ? 800 ? 630 ? 800

???????????????????????????????????????????????????????????????????????????

Высота погрузочной площадки ? 200 ? 250 ? 300 ? 350

от уровня пола H, мм, не более ? ? ? ?

???????????????????????????????????????????????????????????????????????????

Масса тележки, кг, не более ? 15 ? 20 ? 35 ? 60 ? 80 ? 90 ? 120

Пример условного обозначения тележки типа 1 номинальной грузоподъемностью 125 кг с габаритными размерами платформы: длиной L = 800 мм и шириной B = 630 мм:

Тележка 13 ГОСТ 13188-67.

4. Основные параметры и размеры тележек типа 2 должны соответствовать указанным на черт. 2 и в табл. 3.

Черт. 2

Примечание. Чертеж не предопределяет конструкцию тележек.

Таблица 3

???????????????????????????????????????????????????????????????????????????

Наименование основных параметров и размеров ? Норма по типоразмерам

??????????????????????????????

? 21 ? 22 ? 23

???????????????????????????????????????????????????????????????????????????

Номинальная грузоподъемность, кг ? 125 ? 250 ? 500

???????????????????????????????????????????????????????????????????????????

Ширина грузовой площадки B, мм, не более ? 400 ? 500 ? 600

???????????????????????????????????????????????????????????????????????????

Высота тележки в вертикальном положении H, ? 1000 ? 1200 ? 1400

мм, не более ? ? ?

???????????????????????????????????????????????????????????????????????????

Масса тележки в кг, не более ? 25 ? 40 ? 60

Пример условного обозначения тележки типа 2 номинальной грузоподъемностью 250 кг:

Тележка 22 ГОСТ 13188-67.

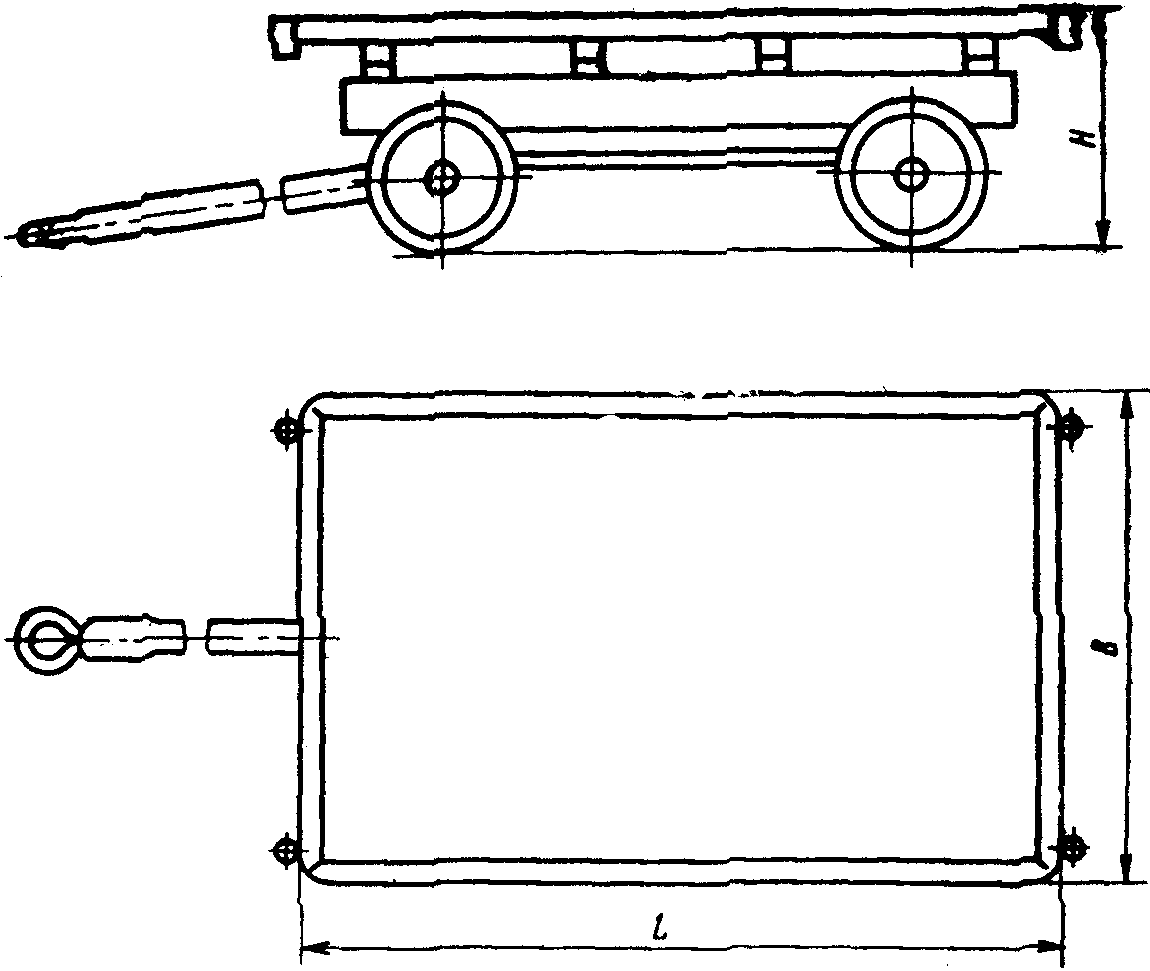

5. Основные параметры и размеры тележек типа 3 должны соответствовать указанным на черт. 3 и в табл. 4.

Черт. 3

Примечание. Чертеж не определяет конструкцию тележек.

Таблица 4

???????????????????????????????????????????????????????????????????????????

Наименование основных параметров ? Норма по типоразмерам

и размеров ???????????????????????????????????

? 32 ? 33 ? 34 ? 35 ? 36

???????????????????????????????????????????????????????????????????????????

Номинальная грузоподъемность, кг ? 500 ? 1000 ? 2000 ? 3200

???????????????????????????????????????????????????????????????????????????

Габаритные размеры платформы,?Длина L ? 1250 ? 1250 ? 1600 ? 1600 ? 2500

мм ?????????????????????????????????????????????

?Ширина B ? 800 ? 800 ? 1000 ? 1000 ? 1250

???????????????????????????????????????????????????????????????????????????

Высота погрузочной площадки от уровня ? 460 ? 600 ? 750 ? 800

пола H, мм, не более ? ? ? ?

???????????????????????????????????????????????????????????????????????????

Масса тележки, кг, не более ? 150 ? 200 ? 400 ? 600

Пример условного обозначения тележки типа 3 номинальной грузоподъемностью 3200 кг, с габаритными размерами платформы: длиной L = 2500 мм и шириной B = 1250 мм:

Тележка 36 ГОСТ 13188-67.

3, 4, 5. (Измененная редакция, Изм. N 1, 2).

6. Основные параметры и размеры тележки типа 4 должны соответствовать указанным на черт. 4 и в табл. 5.

Черт. 4

Примечание. Чертеж не предопределяет конструкцию тележек.

Таблица 5

???????????????????????????????????????????????????????????????????????????

Наименование основных параметров и размеров ? Норма по типоразмерам

??????????????????????????

? 41 ? 42

???????????????????????????????????????????????????????????????????????????

Номинальная грузоподъемность, кг ? 125 ? 250

???????????????????????????????????????????????????????????????????????????

Габаритные размеры рабочей ?Длина L ? 800 ? 1000

части, мм ??????????????????????????????????????????????

?Ширина B ? 360 ? 500

??????????????????????????????????????????????

?Высота H, не более ? 400 ? 560

???????????????????????????????????????????????????????????????????????????

Масса тележки, кг, не более ? 25 ? 40

(Измененная редакция, Изм. N 1).

Пример условного обозначения тележки типа 4 номинальной грузоподъемностью 250 кг:

Тележка 42 ГОСТ 13188-67.

7. (Исключен, Изм. N 1).
