"ГОСТ ISO 14583-2015. Межгосударственный стандарт. Винты со скругленной головкой и звездообразным углублением под ключ"
(введен в действие Приказом Росстандарта от 31.05.2016 N 453-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 года N 81-П)

За принятие стандарта проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 мая 2016 г. N 453-ст межгосударственный стандарт ГОСТ ISO 14583-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.

5 Настоящий стандарт идентичен международному стандарту ISO 14583:2011, ("Hexalobular socket pan head screws"), Винты со скругленной головкой и звездообразным углублением под ключ.

Международный стандарт разработан техническим комитетом ISO/TC 2 "Изделия крепежные".

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает характеристики винтов со скругленной головкой и звездообразным углублением под ключ с резьбой от M2 до M10 для изделий класса точности A.

В особых случаях, когда требуются другие требования, чем установленные в данном стандарте, они должны выбираться из действующих международных стандартов, таких, как например ISO 261, ISO 888, ISO 898-1, ISO 965-2, ISO 3506-1 и ISO 4759-1.

2. Нормативные ссылки

Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных документов (включая все изменения).

ISO 225 Fasteners - Bolts, screws, studs and nuts - Symbols and descriptions of dimensions (Изделия крепежные - Болты, винты, шпильки и гайки - Символы и обозначения размеров)

ISO 261, ISO General purpose metric screw threads - General plan (Резьбы метрические ISO общего назначения - Общий вид)

ISO 898-1 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch thread. (Механические свойства крепежных изделий из углеродистых и легированных сталей - Часть 1: Болты, винты и шпильки установленных классов прочности - Крупная и мелкая резьба)

ISO 965-2, ISO General purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality (Резьбы метрические ISO общего назначения - Допуски - Часть 2: Предельные размеры для наружной и внутренней резьб общего назначения - Средний класс точности)

ISO 3269 Fasteners - Acceptance inspection (Изделия крепежные - Приемочный контроль)

ISO 3506-1 Mechanical properties of corrosion-resistant stainless steel fasteners - Part 1: Bolts, screws and studs (Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали - Часть 1: Болты, винты и шпильки)

ISO 4042 Fasteners - Electroplated coatings (Изделия крепежные - Электролитические покрытия)

ISO 4759-1 Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C (Изделия крепежные. Допуски - Часть 1: Болты, винты, шпильки и гайки. Классы точности A, B и C)

ISO 6157-1 Fasteners - Surface discontinuities - Part 1: Bolts, screws and studs for general requirements (Изделия крепежные - Дефекты поверхности - Часть 1: Болты, винты и шпильки общего назначения)

ISO 8839 Mechanical properties of fasteners - Bolts, screws, studs and nuts made of non ferrous metals (Механические свойства крепежных изделий - Болты, винты, шпильки и гайки из цветных металлов)

ISO 8992 Fasteners - General requirements for bolts, screws, studs and nuts (Изделия крепежные - Общие требования для болтов, винтов, шпилек, гаек)

ISO 10664 Hexalobular internal driving feature for bolts and screws (Углубление звездообразное под ключ для болтов и винтов)

ISO 10683 Fasteners - Nonelectrolytically applied zinc flake coatings (Изделия крепежные - Неэлектролитические цинк-ламельные покрытия)

3. Размеры

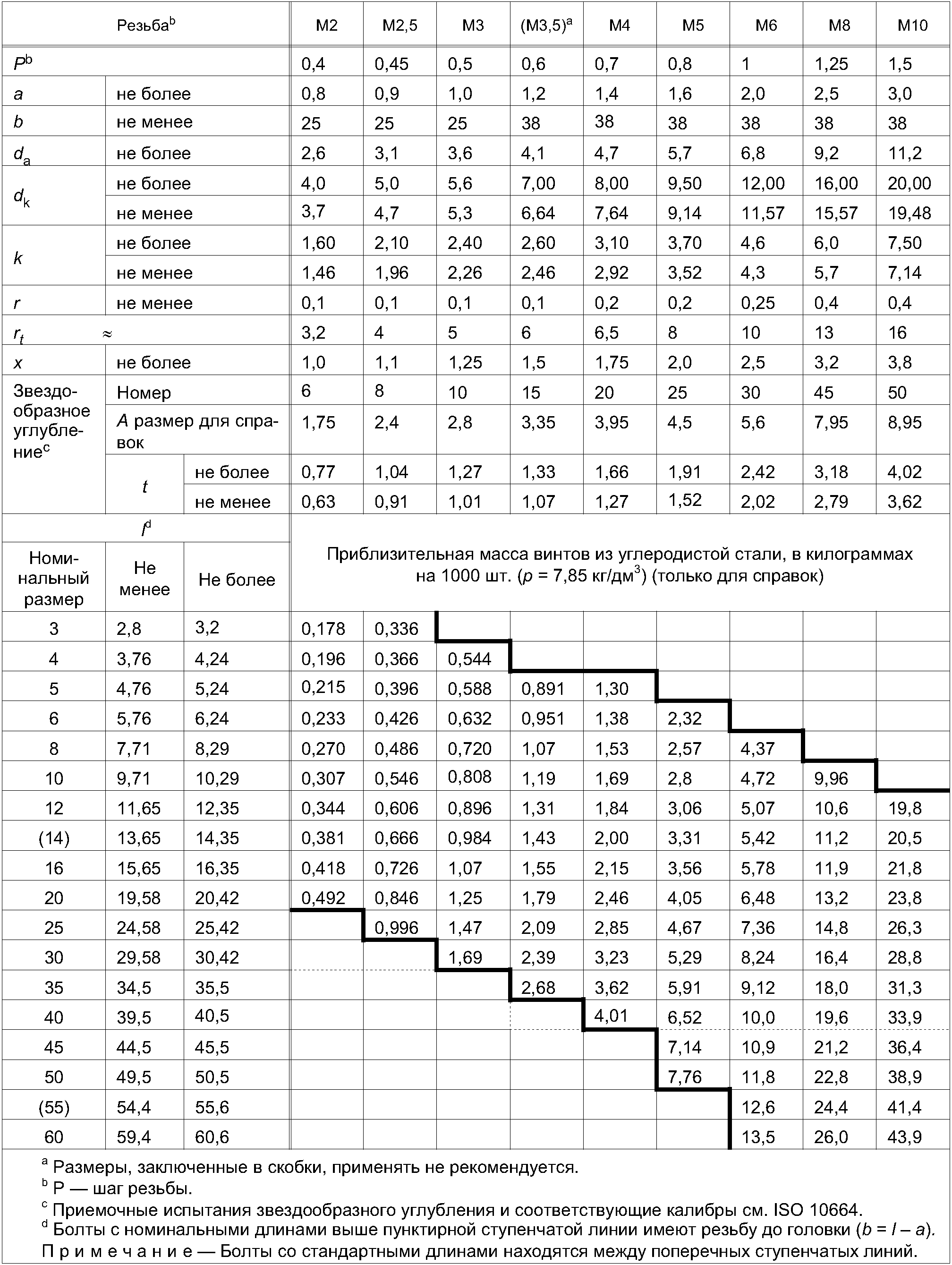

Размеры винтов указаны на рисунке 1 и в таблице 1.

--------------------------------

<a> Без фаски.

Примечание - Диаметр гладкой части стержня d_s допускается выполнять равным номинальному диаметру резьбы или приблизительно среднему диаметру резьбы.

Символы и обозначения размеров по ISO 225

4. Технические требования

Технические требования в соответствии с таблицей 2.

5. Обозначение

Пример - Винт со скругленной головкой и звездообразным углублением под ключ, с резьбой M5, номинальной длиной l = 20 мм и класса прочности 4.8 обозначается следующим образом:

Винт со скругленной головкой и звездообразным углублением под ключ

ГОСТ ISO 14583 - M5 x 20 - 4.8

--------------------------------

<1> На территории Российской Федерации действует ГОСТ Р ИСО 10664-2007 (ISO 10664:2005, IDT).

<2> На территории Российской Федерации действует ГОСТ Р ИСО 10683-2013 (ISO 10683:2000, IDT).

ISO 888, Bolts, screws and studs - Nominal lengths for general purpose bolts
