"ГОСТ ISO 14579-2015. Межгосударственный стандарт. Винты с цилиндрической головкой и звездообразным углублением под ключ"
(введен в действие Приказом Росстандарта от 31.05.2016 N 452-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)

За принятие стандарта голосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 мая 2016 г. N 452-ст межгосударственный стандарт ГОСТ ISO 14579-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.

5 Настоящий стандарт идентичен международному стандарту ISO 14579:2011 "Винты с цилиндрической головкой и звездообразным углублением под ключ" ("Hexalobular socket head cap screws", IDT).

Международный стандарт разработан техническим комитетом ISO/TC 2 "Крепежные изделия" Международной организации по стандартизации (ISO).

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Настоящий стандарт устанавливает характеристики винтов с цилиндрической головкой и звездообразным углублением под ключ с резьбой от М2 до М20 для изделий класса точности A.

В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ISO 261, ISO 888, ISO 898-1, ISO 965-2, ISO 965-3, ISO 3506-1 и ISO 4759-1.

Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных документов (включая все изменения).

ISO 225 Fasteners - Bolts, screws, studs and nuts - Symbols and descriptions of dimensions (Изделия крепежные - Болты, винты, шпильки и гайки - Символы и обозначения размеров)

ISO 261 ISO general purpose metric screw threads - General plan (Резьбы метрические ISO общего назначения - Общий вид)

ISO 898-1 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей - Часть 1: Болты, винты и шпильки установленных классов прочности - Крупная и мелкая резьба)

ISO 965-2 ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality (Резьбы метрические ISO общего назначения - Допуски - Часть 2: Предельные размеры для наружной и внутренней резьб общего назначения - Средний класс точности)

ISO 965-3 ISO general purpose metric screw threads - Tolerances - Part 3: Deviations for constructional threads (Резьбы метрические ISO общего назначения - Допуски - Часть 3: Отклонения для конструкционных резьб)

ISO 3269 Fasteners - Acceptance inspection (Изделия крепежные - Приемочный контроль)

ISO 3506-1 Mechanical properties of corrosion-resistant stainless steel fasteners - Part 1: Bolts, screws and studs (Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали - Часть 1: Болты, винты и шпильки)

ISO 4042 Fasteners - Electroplated coatings (Изделия крепежные - Электролитические покрытия)

ISO 4753 Fasteners - Ends of parts with external ISO metric thread (Изделия крепежные - Концы деталей с наружной метрической резьбой)

ISO 4759-1 Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C (Изделия крепежные. Допуски - Часть 1: Болты, винты, шпильки и гайки. Классы точности A, B и C)

ISO 6157-1 Fasteners - Surface discontinuities - Part 1: Bolts, screws and studs for general requirements (Изделия крепежные - Дефекты поверхности - Часть 1: Болты, винты и шпильки общего назначения)

ISO 6157-3 Fasteners - Surface discontinuities - Part 3: Bolts, screws and studs for special requirements (Изделия крепежные - Дефекты поверхности - Часть 3: Болты, винты и шпильки специального назначения)

ISO 8839 Mechanical properties of fasteners - Bolts, screws, studs and nuts made of non ferrous metals (Механические свойства крепежных изделий - Болты, винты, шпильки и гайки из цветных металлов)

ISO 8992 Fasteners - General requirements for bolts, screws, studs and nuts (Изделия крепежные - Общие требования для болтов, винтов, шпилек и гаек)

ISO 10664 Hexalobular internal driving feature for bolts and screws (Углубление звездообразное под ключ для болтов и винтов)

ISO 10683 Fasteners - Nonelectrolytically applied zinc flake coatings (Изделия крепежные - Неэлектролитические цинк-ламельные покрытия)

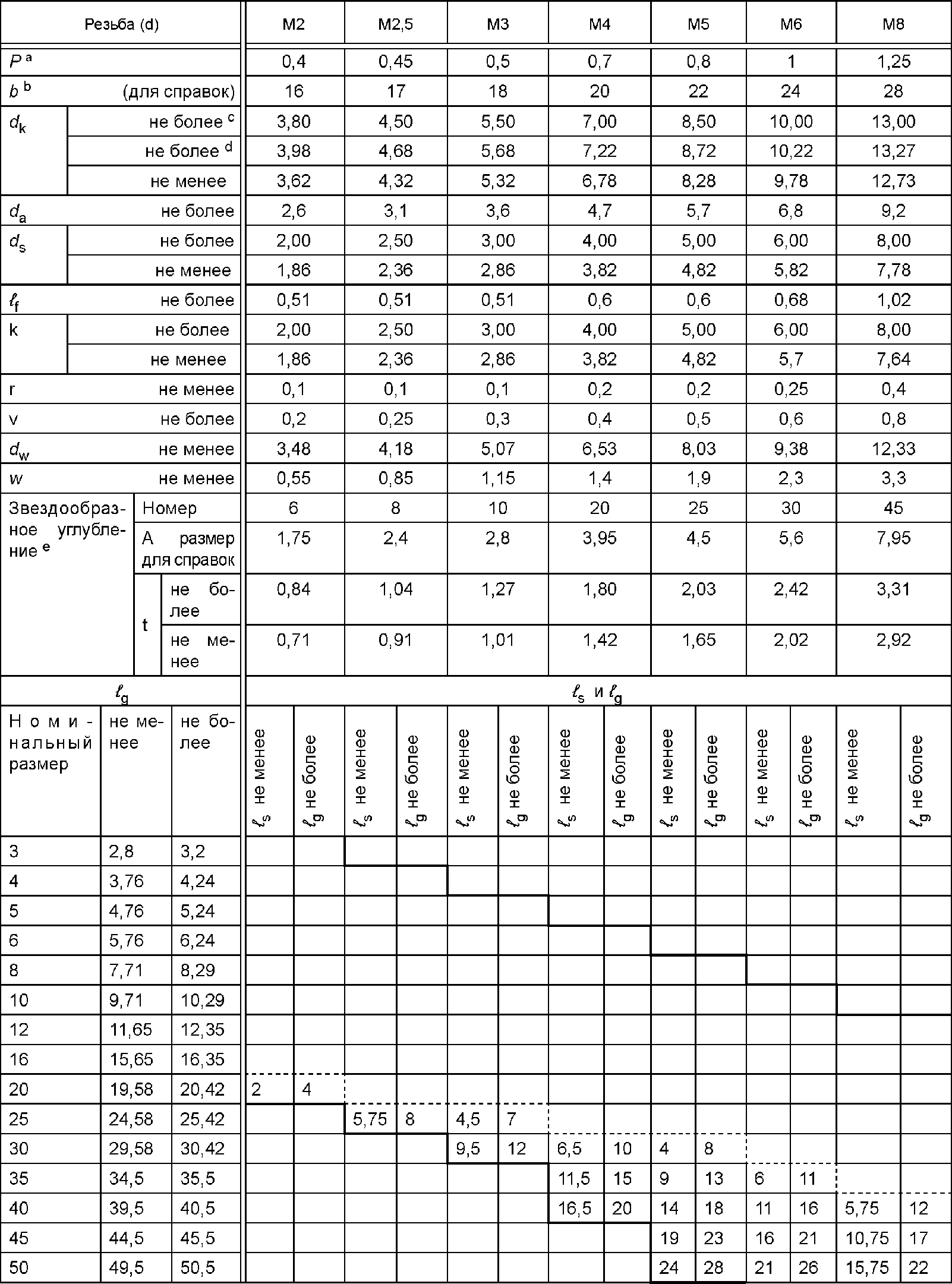

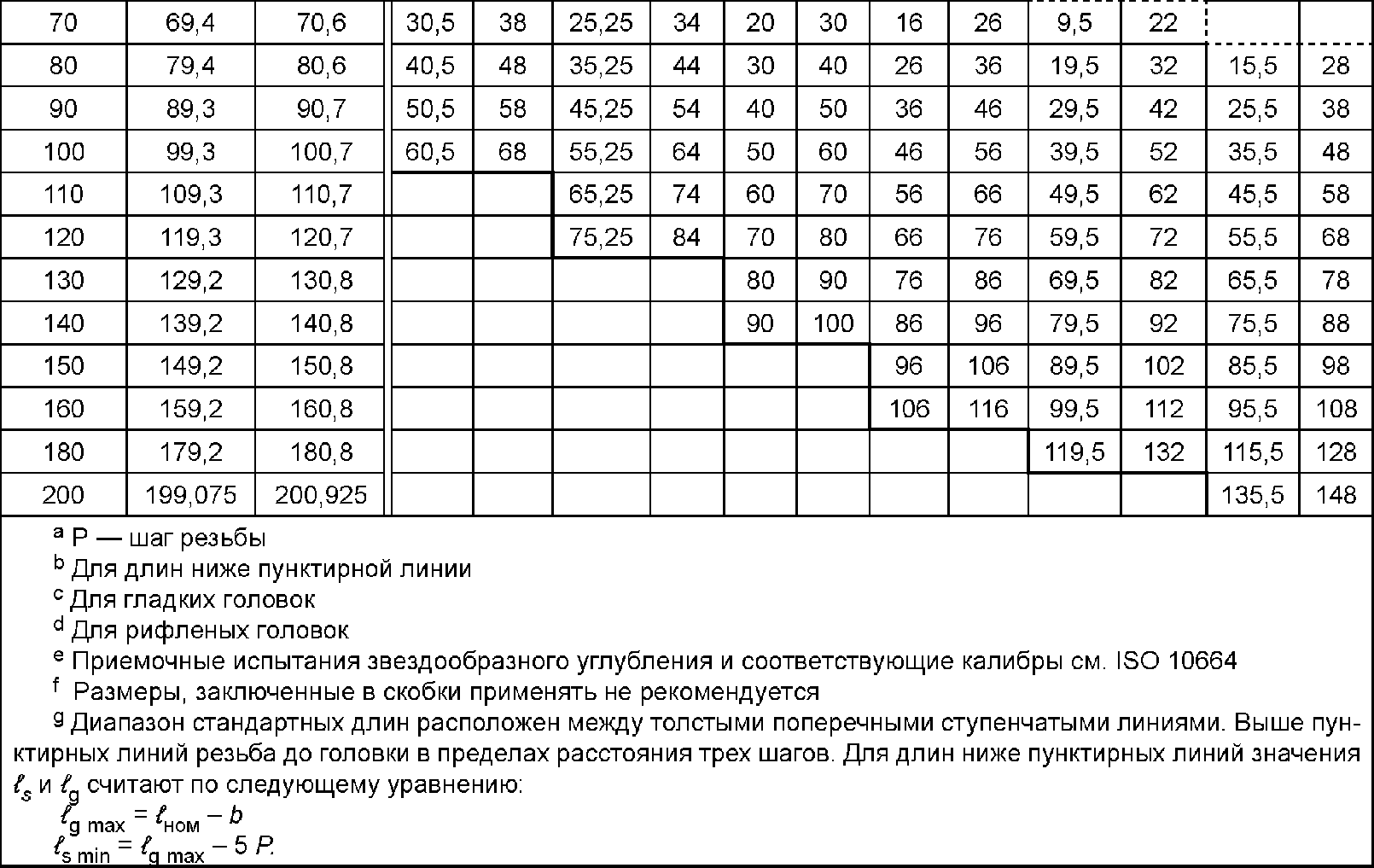

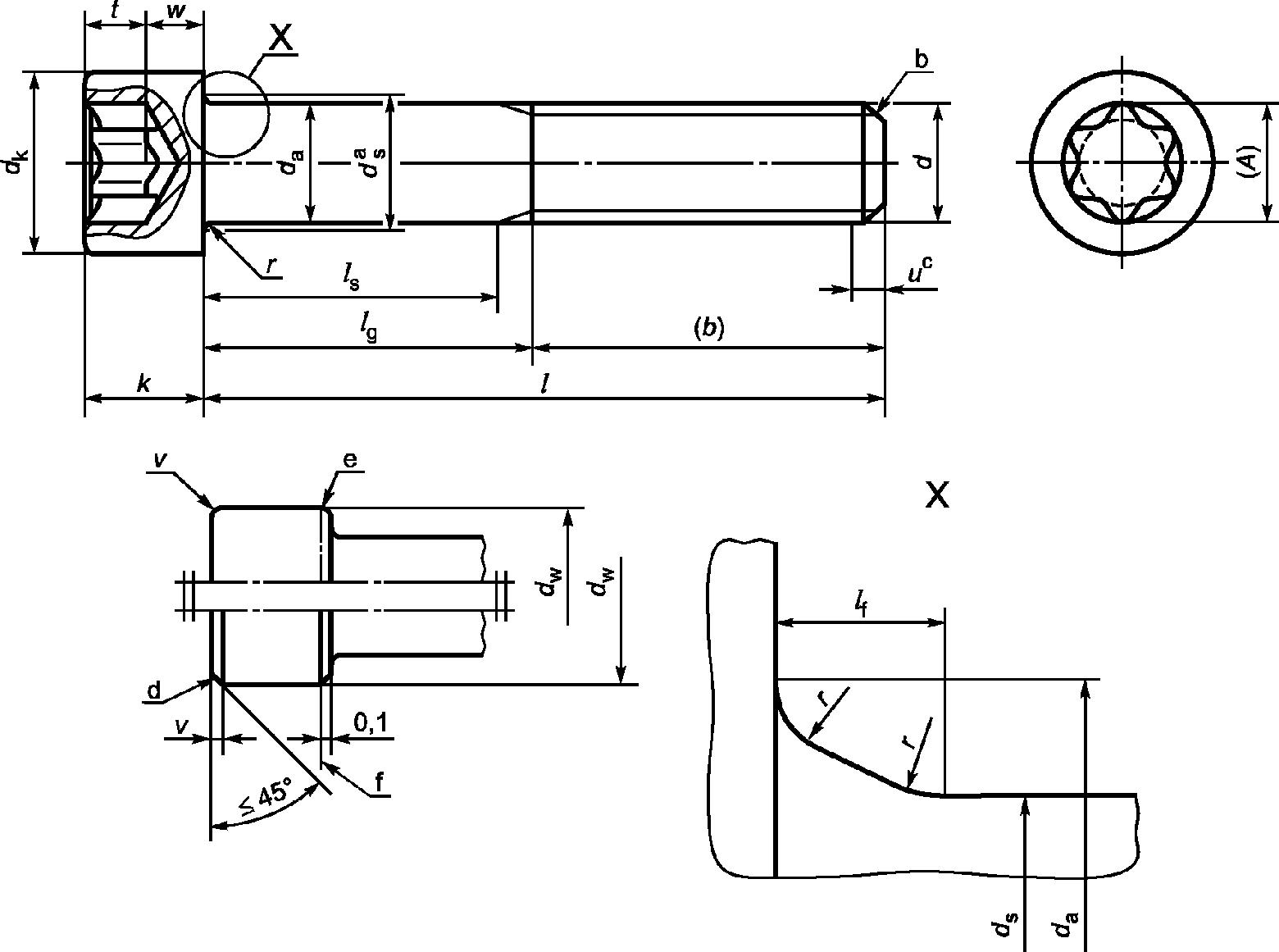

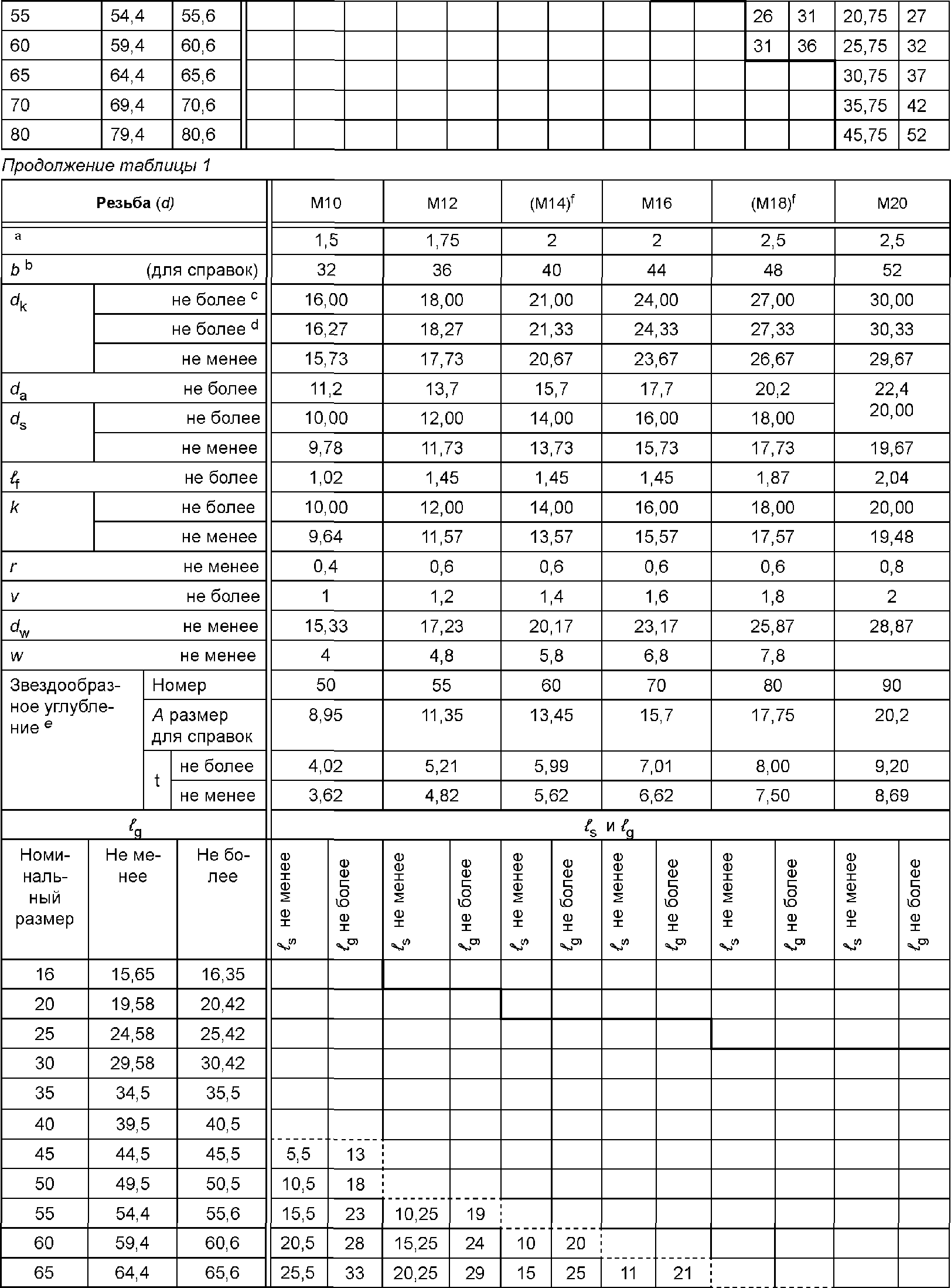

Размеры винтов указаны на рисунке 1 и в таблице 1.

Максимальные размеры зоны перехода от стержня к головке:

l_{f, max} = 1,7 r_max

r_max = (d_{a, max} - d_{s, max})/2

r_min, см. таблицу 1

--------------------------------

<a> Размер d_s является действительным, если установлен размер l_s.

<b> Для типоразмеров <= М4 допускается выполнять конец без фаски по ISO 4753.

<c> Участок неполной резьбы u <= 2P.

<d> Верхняя кромка головки скруглена или с фаской по выбору изготовителя.

<e> Нижняя кромка головки может быть скруглена или с фаской до размера d_w и должна быть без заусенцев.

<f> Базовая линия для d_w.

Символы и обозначения размеров по ISO 225.

Технические требования в соответствии с таблицей 2.

Пример - Винт с цилиндрической головкой и звездообразным углублением под ключ, с резьбой М5, номинальной длиной l = 20 мм и класса прочности 8.8 обозначается следующим образом:

В таблице А.1 приведена приблизительная масса винтов из углеродистой стали со стандартными длинами, указанная только для справки.

--------------------------------

<1> На территории Российской Федерации действует ГОСТ Р ИСО 4753-2013 (ISO 4753:2011).

<2> На территории Российской Федерации действует ГОСТ Р ИСО 10664-2007 (ISO 10664:2005).

<3> На территории Российской Федерации действует ГОСТ Р ИСО 10683-2013 (ISO 10683:2000).

ISO 888, Bolts, screws and studs - Nominal lengths, and thread lengths for general purpose bolts
