"ГОСТ 19204-73. Государственный стандарт Союза ССР. Полотна текстильные. Метод определения несминаемости"
(введен Постановлением Госстандарта СССР от 15.11.1973 N 2497)
(ред. от 12.06.1989)

Настоящий стандарт распространяется на готовые ткани, нетканые полотна из волокон и нитей всех видов, кроме шерстяных и полушерстяных, и устанавливает метод определения несминаемости.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 12.06.1989 N 1535)

Стандарт не распространяется на технические и рельефные ткани типа "Космос".

Сущность метода заключается в измерении отдельно для продольного и поперечного направлений полотна угла восстановления в результате отдыха после нагружения при заданном давлении в течение определенного времени пробной полоски, сложенной под углом 180°.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 12.06.1989 N 1535)

Абзац исключен с 1 декабря 1989 года. - Изменение N 3, утв. Постановлением Госстандарта СССР от 12.06.1989 N 1535.

1.1. Отбор точечных проб производят по ГОСТ 20566-75 и ГОСТ 13587-77 со следующим изменением: из каждой отобранной точечной пробы ткани, нетканого полотна вырезают квадрат размером 150x150 мм.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 12.06.1989 N 1535)

Точечные пробы не должны иметь перекоса и смятых мест.

1.2. Из каждого квадрата вырезают по пять элементарных проб Т-образной формы в продольном и поперечном направлениях так, чтобы каждая последующая элементарная проба не являлась продолжением предыдущей. Посередине каждой элементарной пробы указывают продольное направление полотна. Размеры элементарной пробы должны соответствовать размерам, указанным на черт. 1.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 12.06.1989 N 1535)

1.3, 1.4. (Исключены, Изм. N 1).

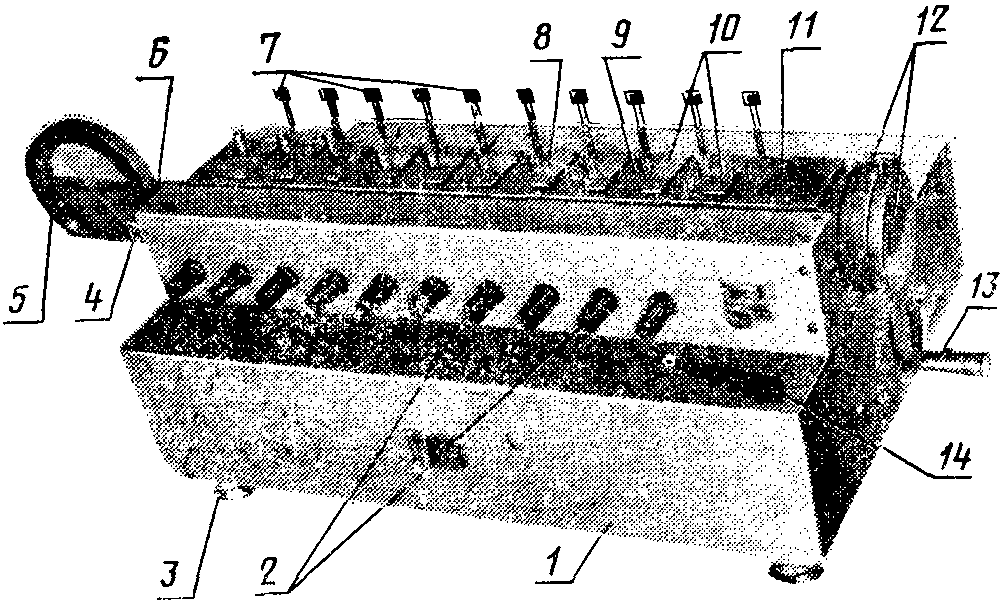

2.1. Для проведения испытания применяют прибор типа СМТ (черт. 2), секундомер.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 12.06.1989 N 1535)

Прибор предназначен для определения несминаемости текстильных полотен толщиной до 2 мм. Допускается использовать другие приборы, принцип действия которых аналогичен прибору СМТ.

2.2. При возникновении разногласий в определении несминаемости испытания проводят на приборе типа СМТ.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 12.06.1989 N 1535)

3.1. Элементарные пробы перед испытанием должны быть выдержаны не менее 24 ч в климатических условиях по ГОСТ 10681-75. В этих же условиях проводят испытания.

4.1. Определение несминаемости на приборе типа СМТ

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 12.06.1989 N 1535)

4.1.1. Перед началом испытания рукоятка нагружения (черт. 2) должна находиться в положении "разгружение", а лапки предварительного нагружения подняты вверх, для чего поворотный барабан переводят ручкой с фиксатором в положение I (положение заправки элементарных проб).

4.1.2. Подготовленные к испытанию элементарные пробы помещают на барабане лицевой стороной вниз под прижимные пластины, подъем которых осуществляют рычагами. Элементарные пробы закрепляют так, чтобы их края совпадали с Т-образным контуром, начерченным на пластинке поворотного барабана.

4.1.3. С помощью вилки перегибают рабочие части элементарных проб и опускают вниз лапки предварительного нагружения нажатием на их головки.

Лапки создают предварительное нагружение и удерживают элементарные пробы в сложенном состоянии. При этом угол сгиба элементарной пробы будет равен 180°, а площадь петли элементарной пробы, находящейся под лапкой, будет равна 1,5 см².

4.1.4. После того как все десять элементарных проб будут заправлены, барабан переводят в положение II (положение нагружения), для чего ручку с фиксатором поворачивают на 90° против часовой стрелки. Затем плавным поворотом рукоятку нагружения переводят в положение "нагружение". К элементарным пробам, сложенным в петлю, подводят основную нагрузку, равную 1,47 даН и в течение 15 мин элементарные пробы подвергают нагружению.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 12.06.1989 N 1535)

При этом давление на 1 см² элементарной пробы должно быть 98,1 кПа.

4.1.5. Через 15 мин. после приложения нагрузки рукоятку переводят в положение "разгружение" и с помощью ручки поворачивают барабан на 180° по часовой стрелке в положение III (положение замера угла восстановления).

4.1.6. Последовательно нажимая на кнопки, поднимают лапки предварительного нагружения вверх, вследствие чего элементарные пробы освобождают от предварительной нагрузки. Одновременно включают секундомер.

4.1.7. Через 5 мин после снятия нагрузки проводят замер угла восстановления, для чего вращением винта измерительное устройство подводят к ребру сгиба так, чтобы перекрестие на диске совпало со сгибом элементарной пробы.

Вращением регулировочного винта совмещают стрелку указателя с ребром сгиба элементарной пробы.

4.1.8. Производят замер плоского угла, на который отойдет свободный конец элементарной пробы. Угол и называется углом восстановления и измеряют его в градусах с погрешностью +/- 1°.

Если угол, образованный сводным концом элементарной пробы, будет иметь два значения (верхний край элементарной пробы отойдет на больший или меньший угол по сравнению с нижним), то за результат измерения принимают среднее арифметическое результатов измерений этих углов.

4.2 - 4.2.3 - 4.3. (Исключены, Изм. N 1).

5.1. Несминаемость точечной пробы в градусах вычисляют отдельно для продольного и поперечного направлений текстильного полотна по формуле

где - отдельный результат измерения угла восстановления, град;

n - количество испытаний.

Вычисление результатов испытаний проводят с точностью до +/- 1.

Пересчет показателей несминаемости, выраженных в процентах, проводят в соответствии с приложением.

(п. 5.1 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 12.06.1989 N 1535)

5.2. За окончательный результат испытания принимают несминаемость текстильного полотна изделия по одному из направлений, имеющему меньшее абсолютное значение показателя несминаемости.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 12.06.1989 N 1535)

Для хлопчатобумажных тканей с отделками синтетическими смолами за окончательный результат испытания принимают величину суммы средних углов восстановления в продольном и поперечном направлениях ткани в градусах.

5.1, 5.2. (Измененная редакция, Изм. N 1).

Пересчет показателя несминаемости, выраженного в процентах, проводят по формуле

где X - несминаемость текстильного полотна, %;

- угол полного раскрытия элементарной пробы, равный 180°.
