Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 27 февраля 1989 г. N 343
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КУСАЧКИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Nippers. Specifications
ГОСТ 28037-89
(СТ СЭВ 3210-81, СТ СЭВ 3212-81)
Е
Группа Г24
ОКП 39 2644
Срок действия
с 01.01.1990
до 01.01.1995
в части п. 2.12 - с 01.01.1991
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.
Исполнители: Д.И. Семенченко, Г.А. Астафьева, А.М. Краснощекова, Н.П. Силина, Е.К. Бондаренко, Н.Г. Петрова, Т.П. Янина.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.02.1989 N 343.
3. Срок проверки - 1994 г.; периодичность проверки - 5 лет.
4. Стандарт полностью соответствует СТ СЭВ 3210-81 и СТ СЭВ 3212-81.
5. Взамен ГОСТ 7282-75 и ГОСТ 22308-77.
6. Ссылочные нормативно-технические документы
???????????????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка? Номер пункта, приложение
???????????????????????????????????????????????????????????????????????????
ГОСТ 9.014-78 ? 2.14
ГОСТ 9.032-74 ? 2.8; 2.10; 4.4
ГОСТ 9.301-86 ? 2.10
ГОСТ 9.302-79 ? 4.4
ГОСТ 9.303-84 ? 2.8
ГОСТ 9.306-85 ? 2.8
ГОСТ 1435-74 ? 2.2
ГОСТ 2789-73 ? 2.9
ИС NORMPROD: примечание.
Взамен ГОСТ 5950-73 Постановлением Госстандарта России от 04.06.2001
N 220-ст с 1 января 2002 года введен в действие ГОСТ 5950-2000.
ГОСТ 5950-73 ? 2.2
ГОСТ 7505-74 ? Приложение
ГОСТ 9013-59 ? 4.2
ГОСТ 9378-75 ? 4.3
ГОСТ 9389-75 ? 2.12; 4.7
ГОСТ 11516-79 ? 2.11; 2.13; 4.9
ГОСТ 18088-83 ? 2.14; 5
ГОСТ 21444-75 ? 4.7
ГОСТ 26810-86 ? 3.1
Настоящий стандарт распространяется на кусачки, предназначенные для перекусывания проволоки, без изолирующих или с изолирующими рукоятками, изготавливаемые для нужд народного хозяйства и экспорта.
Стандарт не распространяется на многошарнирные кусачки.
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. Кусачки должны изготовляться типов:
1 - боковые;
2 - торцовые.
1.2. Основные размеры кусачек типа 1 должны соответствовать указанным на черт. 1 и в табл. 1, типа 2 - на черт. 2 и в табл. 2.
Тип 1
--------------------------------
<*> По заказу потребителя допускается изготовлять кусачки с другими значениями угла наклона режущих кромок.
Черт. 1
Примечания:
1. Черт. 1 не определяет конструкцию.
2. Размеры L и 50 +/- 1,6 даны без учета толщины изоляционных и декоративных рукояток, лакокрасочных, резиновых, пластмассовых и других полимерных покрытий.
Таблица 1
мм
???????????????????????????????????????????????????????????????????????????
Обозначение ?Приме- ? Обозначение ?Приме- ? L ? l ? a ? b
кусачек без ?няемость ? кусачек ?няемость ????????????????????????????
изолирующих ? ?с изолирующими? ? пред. ? пред. ? пред.
рукояток ? ? рукоятками ? ? откл. ? откл. ? откл.
? ? ? ? IT17?+/- IT17? IT17
? ? ? ?+/- ----? ?+/- ----
? ? ? ? 2 ? ? 2
???????????????????????????????????????????????????????????????????????????
7814-0132 ? ? 7814-0135 ? ? 125 ? 22 ? 16 ? 9
???????????????????????????????????????????????????????????????????????????
7814-0134 ? ? 7814-0136 ? ? 140 ? 25 ? 18 ? 10
???????????????????????????????????????????????????????????????????????????
7814-0133 ? ? 7814-0137 ? ? 160 ? 28 ? 20 ? 11
???????????????????????????????????????????????????????????????????????????
7814-0403 ? ? 7814-0404 ? ? 180 ? 32 ? 26 ? 12
???????????????????????????????????????????????????????????????????????????
7814-0405 ? ? 7814-0406 ? ? 200 ? 34 ? 30 ? 14
Пример условного обозначения кусачек типа 1 длиной L = 160 мм из стали 8ХФ с покрытием Х9, без изолирующих рукояток:
Кусачки 7814-0133 8ХФ Х9 ГОСТ 28037-89.
То же, с изолирующими рукоятками:
Кусачки 7814-0137 8ХФ Х9 ГОСТ 28037-89.
Тип 2
Черт. 2
Примечания:
1. Черт. 2 не определяет конструкцию.
2. Размеры L и 50 +/- 1,6 даны без учета толщины изоляционных и декоративных рукояток, лакокрасочных, резиновых, пластмассовых и других полимерных покрытий.
Таблица 2
мм
???????????????????????????????????????????????????????????????????????????
Обозначение ?Приме- ?Обозначение ?Приме- ? L ? l ?H ? B ? b
кусачек без ?няемость? кусачек с ?няемость????????????????????????????????
изолирующих ? ?изолирующими? ? пред. ? пред. ? пред. откл.
рукояток ? ? рукоятками ? ? откл. ? откл. ? IT17
? ? ? ? IT17?+/- IT17? +/- ----
? ? ? ?+/- ----? ? 2
? ? ? ? 2 ? ?
???????????????????????????????????????????????????????????????????????????
7814-0121 ? ? 7814-0122 ? ? 125 ? 13 ?20 ? 22 ?10
???????????????????????????????????????????????????????????????????????????
7814-0123 ? ? 7814-0124 ? ? 160 ? 16 ?26 ? 26 ?12
???????????????????????????????????????????????????????????????????????????
7814-0125 ? ? 7814-0126 ? ? 180 ? 18 ?28 ? 30 ?14
???????????????????????????????????????????????????????????????????????????
7814-0127 ? ? 7814-0128 ? ? 200 ? 20 ?30 ? 34 ?16
Пример условного обозначения кусачек типа 2 длиной L = 200 мм из стали 8ХФ с покрытием Х9, без изолирующих рукояток:
Кусачки 7814-0127 8ХФ Х9 ГОСТ 28037-89.
То же, с изолирующими рукоятками:
Кусачки 7814-0128 8ХФ Х9 ГОСТ 28037-89.
1.3. Основные размеры деталей кусачек типов 1 и 2 указаны в Приложении.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Кусачки должны изготавливаться в соответствии с требованиями настоящего стандарта по чертежам и образцам-эталонам, утвержденным в установленном порядке.
ИС NORMPROD: примечание.
Взамен ГОСТ 5950-73 Постановлением Госстандарта России от 04.06.2001 N 220-ст с 1 января 2002 года введен в действие ГОСТ 5950-2000.
2.2. Кусачки должны быть изготовлены из стали марок У7, У7А по ГОСТ 1435, 8ХФ по ГОСТ 5950 или из стали других марок с физико-механическими свойствами в термически обработанном состоянии не ниже, чем у стали марок У7, У7А и 8ХФ.
2.3. Твердость режущих кромок головки кусачек должна быть 55,5 - 61
2.4. Допустимый зазор между режущими кромками по всей их длине при сжатии рукояток кусачек должен быть не более 0,1 мм.
2.5. Зазор в шарнире в диаметральном направлении не должен превышать 0,5 мм на сторону.
2.6. Усилие для раскрытия губок кусачек не должно превышать 9,8 Н (1 кгс).
2.7. Смещение режущих кромок торцовых кусачек относительно друг друга не должно превышать 0,3 мм на сторону для кусачек длиной 125 мм и 0,4 мм для кусачек длиной 140, 160, 180 и 200 мм.
2.8. Кусачки должны иметь одно из защитно-декоративных покрытий, указанных в табл. 3.
Таблица 3
???????????????????????????????????????????????????????????????????????????
Группа ? Защитно-декоративные ? Обозначение
условий ? покрытия ??????????????????????????????????????
эксплуата-? ? по ГОСТ 9.306 ? по ГОСТ 9.032
ции по ? ? ?
ГОСТ 9.303? ? ?
???????????????????????????????????????????????????????????????????????????
1 ? Хромовое толщиной 9 мкм ? Х9 ? -
?????????????????????????????????????????????????????????????????
? Окисное с промасливанием ? Хим. Окс. прм. ? -
?????????????????????????????????????????????????????????????????
? Окисное с последующей ? - ? Хим. Окс.
?окраской рукояток ? ?????????????????????
?нитроэмалью НЦ-25 (или ? ? Эм. НЦ-25
?нитроглифталевой эмалью ? ? разн. цв. IV
?НЦ-132) разных цветов ? ? Лак Ав-4д/в
?по IV классу и нанесением ? ?
?нитроцеллюлозного лака ? ?
?Ав-4д/в на осветленную ? ?
?головку ? ?
???????????????????????????????????????????????????????????????????????????
2 - 4 ? Цинковое толщиной 15 мкм,? Ц15.хр. ? -
?хроматированное ? ?
?????????????????????????????????????????????
? Хромовое толщиной 1 мкм ? Н12.Х ?
?с подслоем никеля толщиной? ?
?12 мкм, нанесенного ? ?
?электролитическим способом? ?
?????????????????????????????????????????????????????????????????
? Фосфатное с последующей ? - ? Хим. Фос.
?окраской рукояток ? ?????????????????????
?нитроглифталевой эмалью ? ? Эм. НЦ-132
?НЦ-132 (или пентафталевой ? ? разн. цв. IV
?эмалью ПФ-115) разных ? ? Лак АК-113
?цветов по IV классу ? ?
?и нанесением ? ?
?полиакрилатного лака ? ?
?АК-113 на осветленную ? ?
?головку ? ?
???????????????????????????????????????????????????????????????????????????
5 - 8 ? Хромовое толщиной 1 мкм ? Н14.Н7.Х ? -
?с подслоем никеля, ? ?
?нанесенного электро- ? ?
?литическим способом, ? ?
?толщиной 14 мкм и никеля, ? ?
?нанесенного тем же ? ?
?способом, толщиной 7 мкм ? ?
?????????????????????????????????????????????????????????????????
? Кадмиевое толщиной ? Кд21.хр. ? -
?21 мкм, хроматированное ? ?
Примечания:
1. Допускается по согласованию с потребителем применять другие виды защитно-декоративных металлических и неметаллических покрытий, по свойствам не уступающие указанным в табл. 3.
2. Кусачки, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративные покрытия не ниже 2 - 4-й группы условий эксплуатации по ГОСТ 9.303.
3. Допускается по согласованию с торгующими организациями для продажи через розничную торговую сеть применять покрытия, соответствующие 1-й группе условий эксплуатации по ГОСТ 9.303.
2.9. Параметры шероховатости поверхностей кусачек по ГОСТ 2789 должны быть не более, мкм:
наружных поверхностей головок ....................... Ra 1,6
наружных поверхностей рукояток ...................... Ra 6,3
внутренних поверхностей рукояток .................... Ra 12,5
Примечание. Допускается значение параметра шероховатости наружных поверхностей под изолирующие рукоятки не более Ra 12,5 мкм по ГОСТ 2789.
2.10. Технические требования к качеству покрытий кусачек - по ГОСТ 9.301 и ГОСТ 9.032.
2.11. Кусачки, предназначенные для работы под электрическим напряжением, должны изготовляться с изолирующими рукоятками или изолирующим покрытием по ГОСТ 11516.
2.12. Полный установленный ресурс определяется числом перекусываний режущими кромками с усилием, указанным в табл. 4, стальной углеродистой пружинной проволоки классов 2, 2А по ГОСТ 9389 диаметром, указанным в табл. 5 и табл. 6.
Таблица 4
???????????????????????????????????????????????????????????????????????????
Тип ? Длина ?Число перекусываний, тыс.,? Усилие ? Предельное
кусачек? кусачек, ? для кусачек из стали ?перекусывания,? усилие
? мм ???????????????????????????? Н ?перекусывания,
? ? У7; У7А ? 8ХФ ? ? Н
???????????????????????????????????????????????????????????????????????????
1 ?125 - 160 ? 5 ? 7 ? 400 ? 500
???????????? ? ??????????????????????????????
?180 - 200 ? ? ? 500 ? 600
???????????????????????????????????????????????????????????????????????????
2 ?125 - 160 ? 7 ? 10 ? 350 ? 400
???????????? ? ??????????????????????????????
?180 - 250 ? ? ? 400 ? 500
Критерий предельного состояния - превышение предельного усилия перекусывания, прикладываемого к рукояткам, указанного в табл. 4.
2.13. На кусачках должны быть четко нанесены:
товарный знак предприятия-изготовителя;
марка стали на кусачках из хромованадиевой стали;
цена (для розничной продажи).
Маркировка изолирующих рукояток - по ГОСТ 11516.
2.14. Внутренняя упаковка кусачек - ВУ-1, ВУ-2, ВУ-3, ВУ-7 - по ГОСТ 9.014.
Остальные требования к маркировке и упаковке - по ГОСТ 18088.
3. ПРИЕМКА
3.1. Правила приемки кусачек - по ГОСТ 26810.
3.2. Испытания на надежность следует проводить один раз в три года не менее чем на 5 кусачках.
Испытаниям подвергают кусачки одного типоразмера каждого типа.
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Размеры кусачек следует проверять универсальными и специальными средствами измерения.
4.2. Контроль твердости кусачек - по ГОСТ 9013.
4.3. Параметр шероховатости поверхностей кусачек проверяют сравнением с образцами шероховатости по ГОСТ 9378 или профилометрами.
4.4. Качество гальванических покрытий следует проверять по ГОСТ 9.302, лакокрасочных покрытий - по ГОСТ 9.032.
4.5. Усилие для раскрытия губок кусачек следует проверять приложением нагрузки 9,8 Н к рукояткам в местах наибольшего расстояния между ними.
4.6. Испытание кусачек на надежность проводят на испытательных приспособлениях или стендах. При этом результаты испытаний считают удовлетворительными, если все контролируемые кусачки не достигнут предельного состояния.
4.7. Работоспособность кусачек проверяется испытанием на прочность режущих кромок 3-кратным перекусыванием стальной углеродистой пружинной проволоки классов 2, 2А - по ГОСТ 9389.
Диаметр проволоки, нагрузка на рукоятки и место ее приложения указаны для кусачек типа 1 на черт. 3 и в табл. 5, для кусачек типа 2 - черт. 4 и в табл. 6.
Черт. 3
Таблица 5
Размеры, мм
???????????????????????????????????????????????????????????????????????????
Длина ?Диаметр ? Расстояние от оси ? Нагрузка на рукоятку, ?Остаточная
кусачек?перекусы-? шарнира ? Н, не более ?деформация
?ваемой ????????????????????????????????????????????????рукояток,
?проволоки? до ?до приложения? для ? для ? не более
?при ?режущей ? нагрузки ? испытания ? испытания ?
?испытании?кромки a?на рукоятку b? режущих ? рукояток ?
? ? ? ? кромок P ? 1,2P ?
???????????????????????????????????????????????????????????????????????????
120 ? 1,25 ? 15 ? 85 ? 680 ? 816 ? 0,5
?????????????????????????????????????????????????????????????????
140 ? 1,4 ? 17 ? 97 ? 782 ? 939 ?
???????????????????????????????????????????????????????????????????????????
160 ? 1,6 ? 19 ? 110 ? 882 ? 1059 ? 1,0
?????????????????????????????????????????????????????????????????
180 ? 1,8 ? 21 ? 120 ? 1156 ? 1387 ?
?????????????????????????????????????????????????????????????????
200 ? 2,0 ? 23 ? 130 ? 1352 ? 1622 ?
Черт. 4
Таблица 6
Размеры, мм
???????????????????????????????????????????????????????????????????????????
Длина ?Диаметр ? Расстояние от оси ? Нагрузка на рукоятку, ?Остаточная
кусачек?перекусы-? шарнира ? Н, не более ?деформация
?ваемой ???????????????????????????????????????????????? рукояток,
?проволоки? до ?до приложения? для ? для ? не более
? ?режущей ? нагрузки ? испытания ? испытания ?
? ?кромки a?на рукоятку b? режущих ? рукояток ?
? ? ? ? кромок P ? 1,2P ?
???????????????????????????????????????????????????????????????????????????
125 ? 1,25 ? 12,0 ? 85 ? 546 ? 656 ? 0,5
???????????????????????????????????????????????????????????????????????????
160 ? 1,6 ? 14,5 ? 110 ? 737 ? 884 ? 1,0
?????????????????????????????????????????????????????????????????
180 ? 1,8 ? 16,5 ? 120 ? 867 ? 1040 ?
?????????????????????????????????????????????????????????????????
200 ? 2,0 ? 18,0 ? 130 ? 983 ? 1179 ?
?????????????????????????????????????????????????????????????????
250 ? 2,5 ? 23,0 ? 160 ? 1139 ? 1366 ?
После испытания не должно быть видимой деформации и вмятин режущих кромок кусачек.
После проведения испытаний на прочность режущих кромок кусачки должны разрезать на части мелованную бумагу по ГОСТ 21444 II сорта марки 0, массой 1 м2 110 г. Ширина реза должна быть на 2 мм меньше длины режущих кромок кусачек.
4.8. Испытания прочности рукояток на величину остаточной деформации должны проводиться приложением постепенно возрастающего усилия до 1,2P к рукояткам на расстоянии b согласно табл. 5 и 6.
Первоначально к рукояткам прилагают нагрузку 50 Н и измеряют ширину рукояток в местах приложения нагрузки. Затем нагрузку доводят до 1,2P, после чего ее постепенно уменьшают до 50 Н. Нагрузка должна быть приложена 4 раза. Ширину рукояток измеряют повторно. Разница между первым и вторым измерением не должна превышать значений, указанных в табл. 5 и 6.
Испытания должны проводиться на специальных приспособлениях или стендах.
После испытаний кусачки должны быть пригодными к дальнейшей работе.
Примечание. Если при испытании расстояния отличаются от указанных в табл. 5 и 6, то нагрузки должны быть рассчитаны по формулам:
; ,
где - нагрузка для испытания режущих кромок;
- нагрузка для испытания рукояток.
4.9. Кусачки с изолирующими рукоятками должны быть подвергнуты, кроме испытаний, предусмотренных настоящим стандартом, дополнительным испытаниям - по ГОСТ 11516.
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Транспортирование и хранение кусачек - по ГОСТ 18088.
Приложение
Рекомендуемое

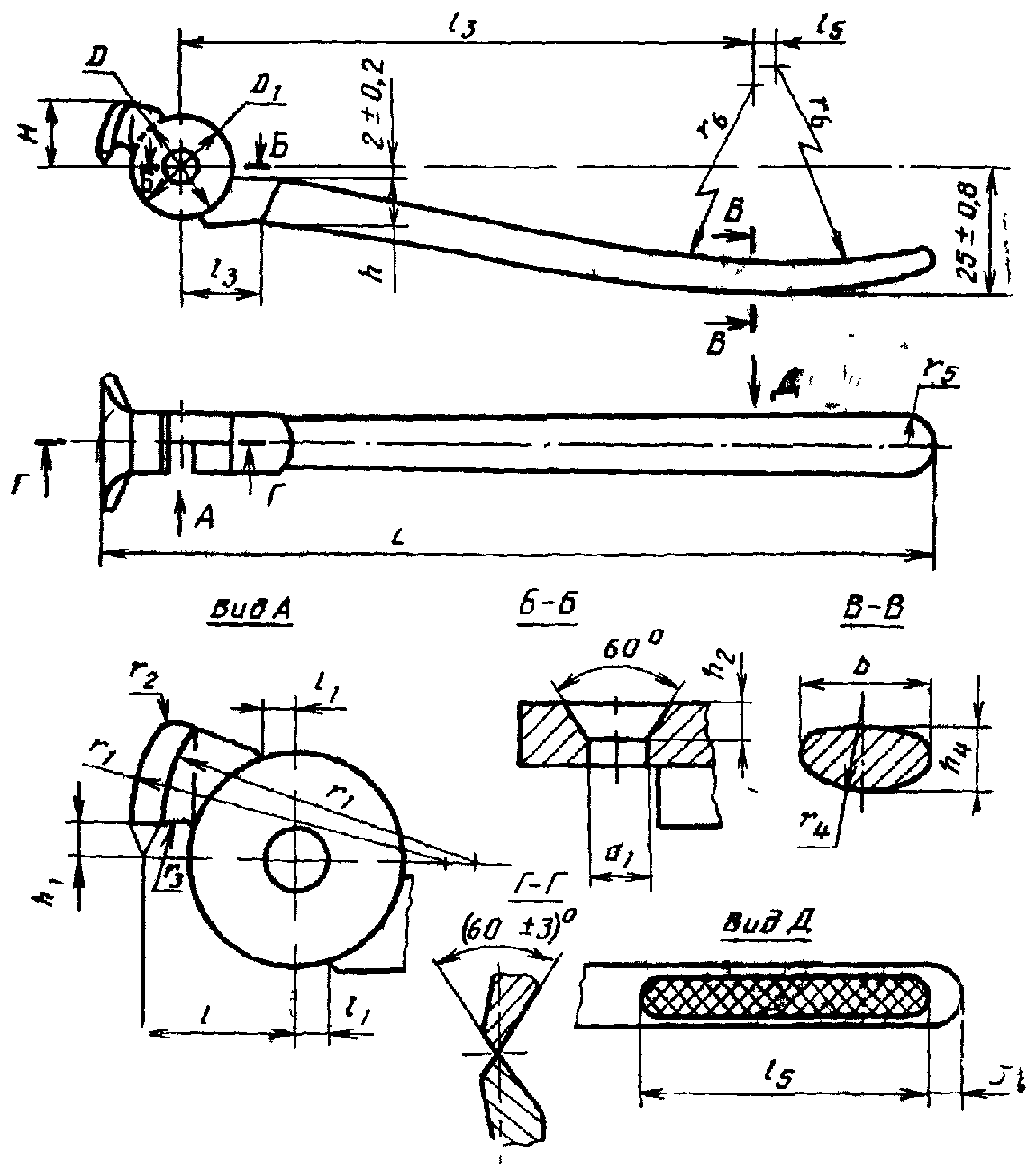

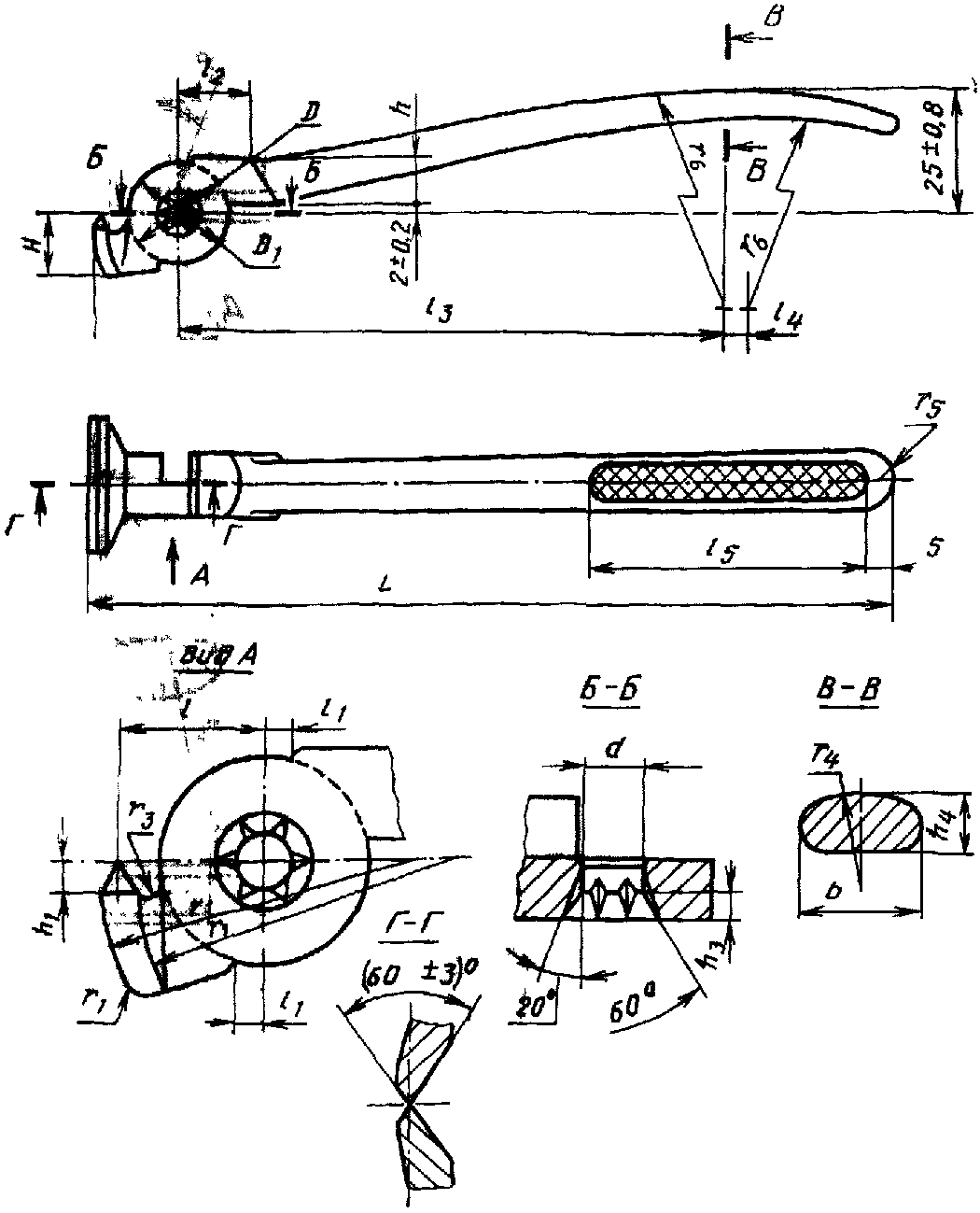

ОСНОВНЫЕ РАЗМЕРЫ ДЕТАЛЕЙ КУСАЧЕК
Тип 1
Рычаг правый (черт. 5, табл. 7)
Черт. 5
Таблица 7
мм
???????????????????????????????????????????????????????????????????????????
L ? l ? l ? l ? l ? d пред. ?d пред. ? H ? h ? h ? h ? h
? 1 ? 2 ? 3 ? 4 ?откл. H11? 1 ? ? ? 1 ? 2 ? 3
? ? ? ? ? ?откл. H12? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
125 ? 11 ? 102 ? 4 ? 2 ? 5,0 ? 5,5 ? 8 ? 3 ? 1,5? 5,0 ? 7
?????????????????? ? ??????????????????????????? ? ???????????
140 ? 13 ? 110 ? ? ? 5,5 ? 6,0 ? 10 ? ? ? 5,5 ? 8
???????????????????????????????????????????????????????????????????????????
160 ? 15 ? 125 ? 5 ? 3 ? 6,0 ? 6,5 ? 11 ? 3,5 ? 2 ? 6,0 ? 9
Продолжение табл. 7
мм
???????????????????????????????????????????????????????????????????????????
L ? D ? D ? b ? r ? r ? r ? r
?пред. откл. H11? 1 ? ? 1 ? 2 ? 3 ? 4
? ?пред. откл. h12? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
125 ? 16 ? 16 ? 9 ? 75 ? 8 ? 5 ? 13
???????????????????????????????????????????????????????????????????????????
140 ? 18 ? 18 ? 10 ? 95 ? 11 ? 6 ? 16
???????????????????????????????????????????????????????????????????????????
160 ? 20 ? 20 ? 11 ? 115 ? 15 ? 7 ? 19
Примечание. Неуказанные предельные отклонения размеров ; ; ; ; b - по 2-й группе точности ГОСТ 7505, остальных размеров, указанных в табл. 1, - по

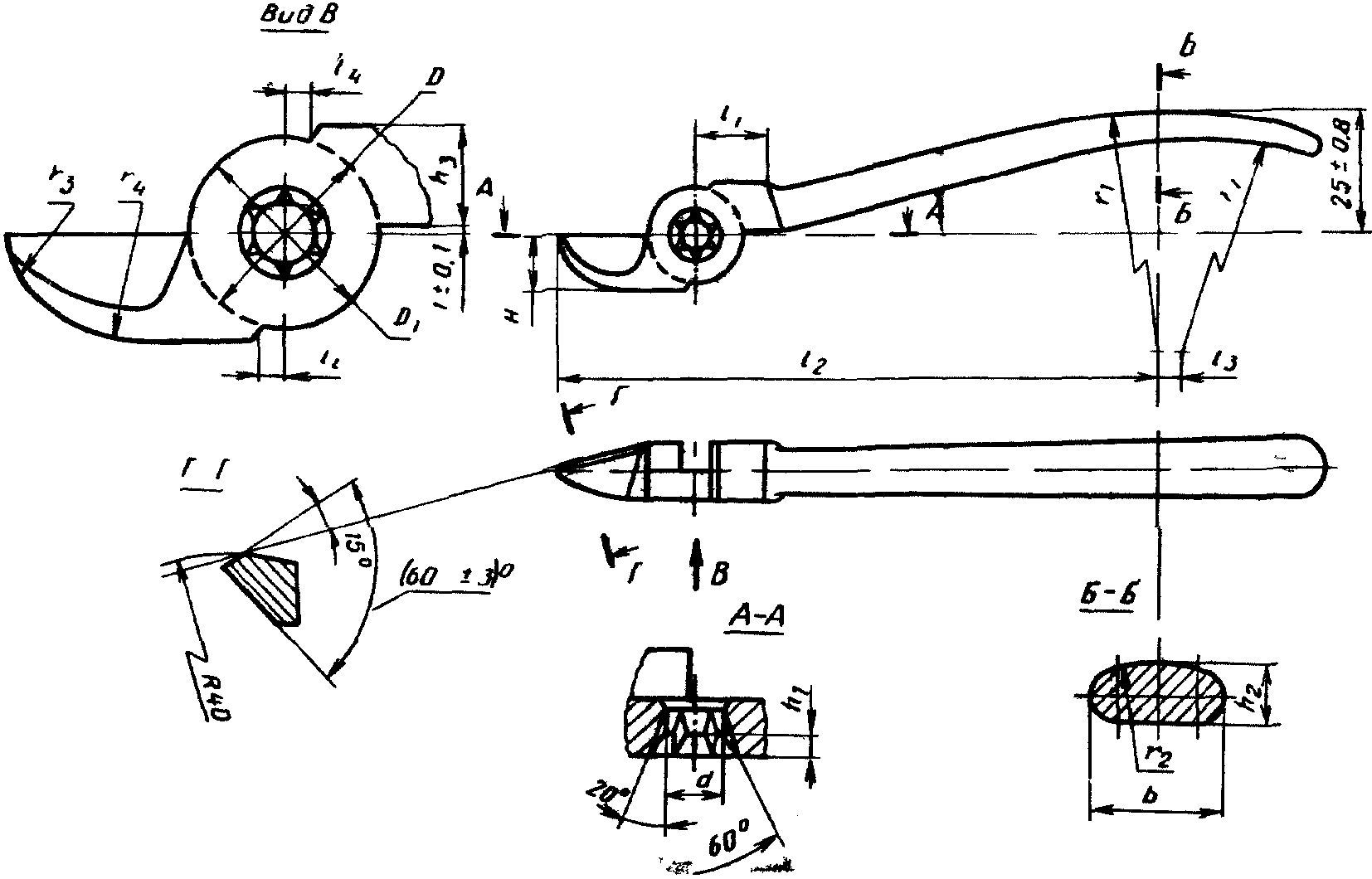

Рычаг левый (черт. 6, табл. 7)
Черт. 6
Тип 2

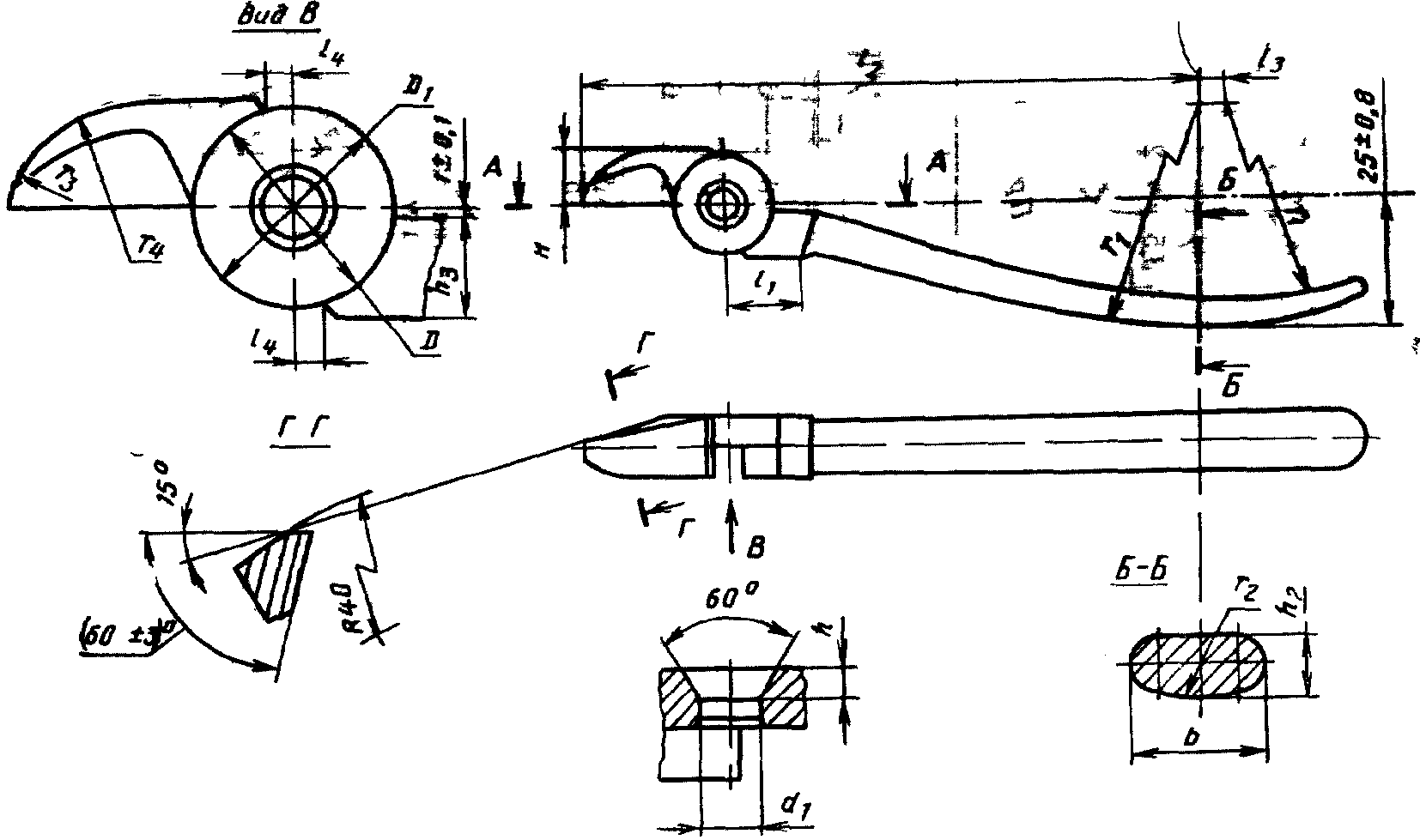

Рычаг правый (черт. 7, табл. 8)
Черт. 7
Таблица 8
мм
???????????????????????????????????????????????????????????????????????????
L ? l ?l ? l ? l ? l ? l ? H ? h ? h ? h ? h ? h ? D ? D
? ? 1 ? 2 ? 3 ? 4 ? 5 ? ? ? 1 ? 2 ? 3 ? 4 ?H11 ? 1
? ? ? ? ? ? ? ? ? ? ? ? ? ? h12
???????????????????????????????????????????????????????????????????????????
125 ?12,0 ? 2 ? 11 ? 85 ? 4 ? 60 ? 10 ? 7 ?2,0 ?3,0 ?1,5 ?5,0 ? 16 ? 16
???????????????????????????????????????????????????????????????????????????
160 ?14,5 ? 5 ? 13 ?110 ? 5 ? 70 ? 13 ? 9 ?3,0 ?3,5 ?2,0 ?6,0 ? 20 ? 20
???????????????????????????????????????????????????????????????????????????
180 ?16,5 ? 4 ? 14 ?120 ? 8 ? 75 ? 14 ? 10 ?3,5 ?4,0 ?2,5 ?6,5 ? 22 ? 22
??????????? ????????????????????????????????????????? ????????????????
200 ?18,0 ? ? 15 ?130 ? 10 ? 85 ? 15 ? 12 ?4,0 ?5,0 ? ?7,0 ? 26 ? 26
Продолжение табл. 8
мм
???????????????????????????????????????????????????????????????????????????
L ? d ? d ? b ? r ? r ? r ? r ? r ? r
? H11 ? 1 ? ? 1 ? 2 ? 3 ? 4 ? 5 ? 6
? ? h12 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
125 ? 5 ? 5,5 ? 10 ? 20 ? 3 ? 1,5 ? 8 ? 5,0 ? 70
??????????????????????????????????????? ? ???????????????????????
160 ? 6 ? 6,5 ? 12 ? 30 ? ? ? 10 ? 6,0 ? 120
???????????????????????????????????????????????????????????????????????????
180 ? 7 ? 7,5 ? 13 ? 35 ? 4 ? 2,0 ? 12 ? 6,5 ? 160
????????????????????????? ??????????????? ? ? ????????
200 ? 8 ? 8,5 ? ? 40 ? 5 ? ? ? ? 200
Примечание. Неуказанные предельные отклонения размеров b; ; ; ; ; - по 2-й группе точности ГОСТ 7505, остальных размеров, указанных в табл. 2, - по
Рычаг левый (черт. 8, табл. 8)
Черт. 8
Ось (черт. 9, табл. 9)
Черт. 9
Таблица 9
мм
???????????????????????????????????????????????????????????????????????????
L ? d ? l ? l
? h11 ? ? 1
? ?????????????????????????????????????
? ? IT16
? ? Пред. откл. +/- ----
? ? 2
???????????????????????????????????????????????????????????????????????????
125 ? 5 ? 10 ? 3,0
???????????????????????????????????????????????????????????????????????????
160 ? 6 ? 12 ? 3,0
???????????????????????????????????????????????????????????????????????????
180 ? 7 ? 14 ? 4,0
???????????????????????????????????????????????????????????????????????????
200 ? 8 ? 16 ? 5,0


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/50/gost_39512.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
