Утвержден

Комитетом стандартов, мер

и измерительных приборов

при Совете Министров Союза ССР

18 июня 1962 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРИБОРЫ ИЗМЕРИТЕЛЬНЫЕ

ШРИФТЫ И ЗНАКИ <**>

Measuring instruments. Characters and signs

ГОСТ 2930-62 <*>

Список изменяющих документов

(в ред. Изменения N 1, утв. в ноябре 1964 г.,

Изменения N 2, утв. Постановлением

Госстандарта СССР от 08.06.1989 N 1512,

с изм., внесенными ГОСТ 26.020-80, утв. Постановлением

Госстандарта СССР от 22.12.1980 N 5900,

ГОСТ 26.008-85, утв. Постановлением

Госстандарта СССР от 20.12.1985 N 4441)

Группа П04

Взамен ГОСТ 2930-45

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров Союза ССР 18 июня 1962 года.

Срок введения установлен

с 1 июля 1963 года

Постановлением Госстандарта от 20.12.85 N 4441 срок действия продлен

до 1 января 1988 года

--------------------------------

<*> Переиздание (ноябрь 1986 г.) с Изменением N 1, утвержденным в ноябре 1964 г. (ИУС 12-64).

<**> Заменен ГОСТ 26.020-80 в части нанесения надписей методом плоской печати и для новых разработок, ГОСТ 26.008-85 в части шрифтов выполненных методом гравирования.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 08.06.1989 N 1512)

Настоящий стандарт распространяется на шрифты и знаки, наносимые различными методами на циферблаты и другие детали измерительных приборов и их отдельные вспомогательные части разработанные до "01.01.87".

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 08.06.1989 N 1512)

Стандарт не распространяется на шрифты и знаки, наносимые на приборы для линейных и угловых измерений, а также на стекло.

I. ВИДЫ ШРИФТОВ И ЗНАКОВ

1. Устанавливаются следующие виды шрифтов и знаков:

ПО - шрифт прописной основной (русский, латинский, греческий и цифры арабские);

ПТ - шрифт прописной с тонкой обводкой (русский, латинский, греческий и цифры арабские);

ПУ - шрифт прописной узкий (русский и цифры арабские);

С - шрифт строчной (русский, латинский и греческий);

ЦР - шрифт цифр римских;

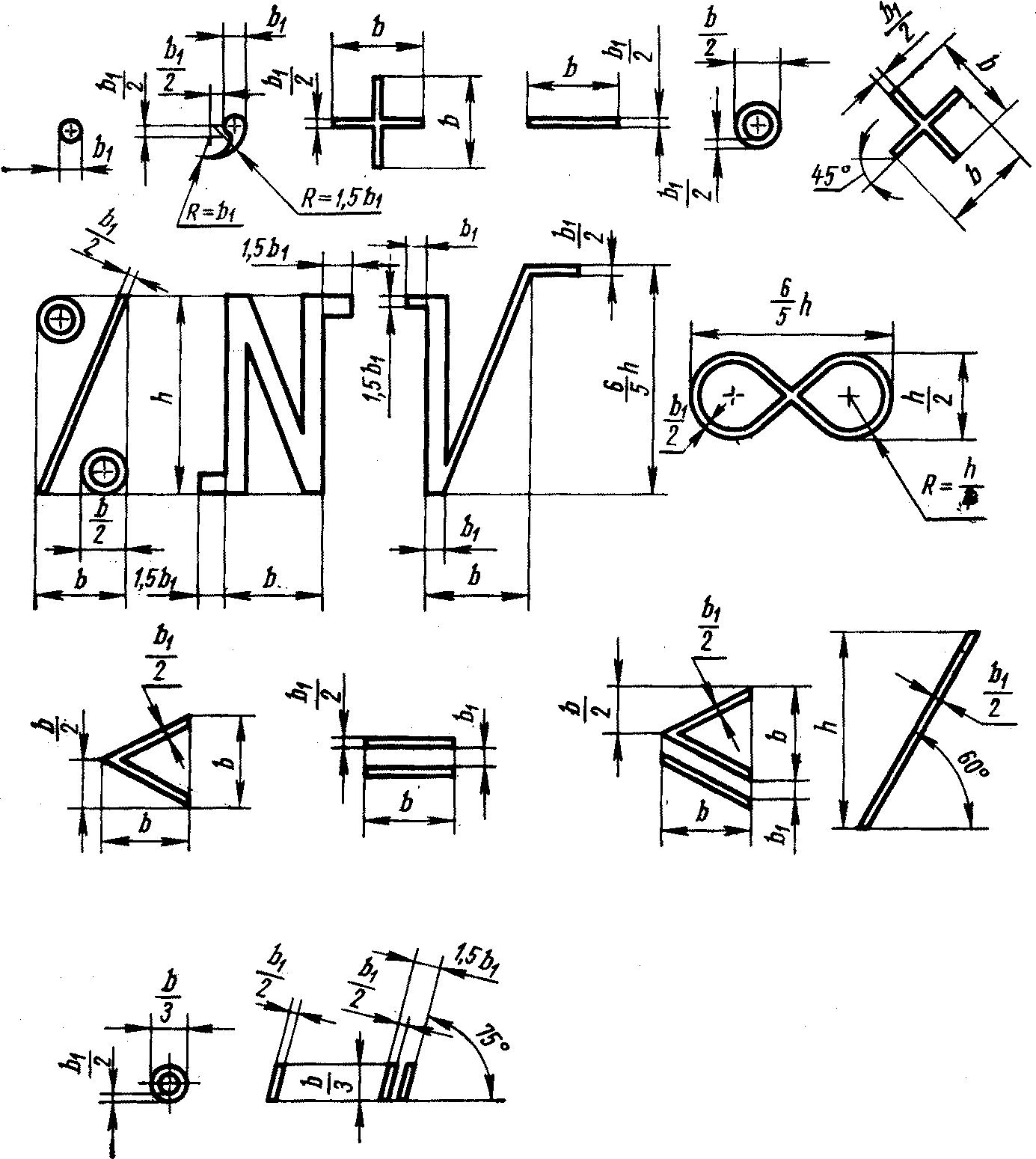

М - знаки математические;

УО - знаки всех условных обозначений, кроме обозначений для приборов класса 0,5 и точнее;

УОК - знаки условных обозначений для приборов класса 0,5 и точнее.

II. ОБЩИЕ ТРЕБОВАНИЯ

2. Размеры, методы построения и начертания шрифтов и знаков должны соответствовать требованиям настоящего стандарта.

3. Допускается применение букв и цифр с размерами, не соответствующими табл. 1 - 6. Размеры указанных букв и цифр в сторону увеличения могут быть получены путем пропорционального увеличения размеров шрифта высотой h = 10 мм с таким расчетом, чтобы размеры по высоте h соответствовали числам ряда Ra 10 по ГОСТ 6636-69, а в сторону уменьшения (с целью получения шрифтов с размерами по высоте h менее 1 мм) - путем пропорционального уменьшения в 10 раз размеров шрифтов, приведенных в табл. 1 - 6.

4. Допускаемые отклонения на габаритные размеры и толщину обводки шрифтов и знаков должны соответствовать:

для размеров до 2 мм .................... +/- 15%,

для размеров св. 2 мм ................... +/- 10%.

5. Рядом стоящие цифры и буквы одного номинального размера могут различаться по габаритным размерам и толщине обводки:

для размеров до 1,5 мм - не более чем на 10%,

для размеров св. 1,5 до 8 мм - не более чем на 6%,

для размеров св. 8 мм - не более чем на 4%.

6. Смещение букв и цифр по вертикали относительно первой буквы в строке допускается:

для толщины обводки b_n до 0,3 мм - не более чем на b_n,

для толщины обводки b_n св. 0,3 до 1 мм - не более чем на b_n/2,

для толщины обводки b_n св. 1 мм - не более чем на b_n/4,

где b_n - толщина обводки шрифтов, равная b₅ - b₇ (см. табл. 1 - 5).

7. Допускается скругление острых углов букв, цифр и знаков радиусом, равным половине толщины обводки, кроме знаков, имеющих острый угол, в которых радиус скругления должен быть не более 0,1 мм.

8. Для надписей, выполненных шрифтами разной высоты, следует большую букву (цифру) выполнять шрифтом, превышающим в полтора раза меньшую букву (цифру).

Толщина обводки шрифтов должна быть одинаковой независимо от величины буквы (цифры):

Примечание. Если размер

не соответствует указанному в настоящем стандарте размеру h, следует размер

округлять до ближайшего меньшего или большего значения h.

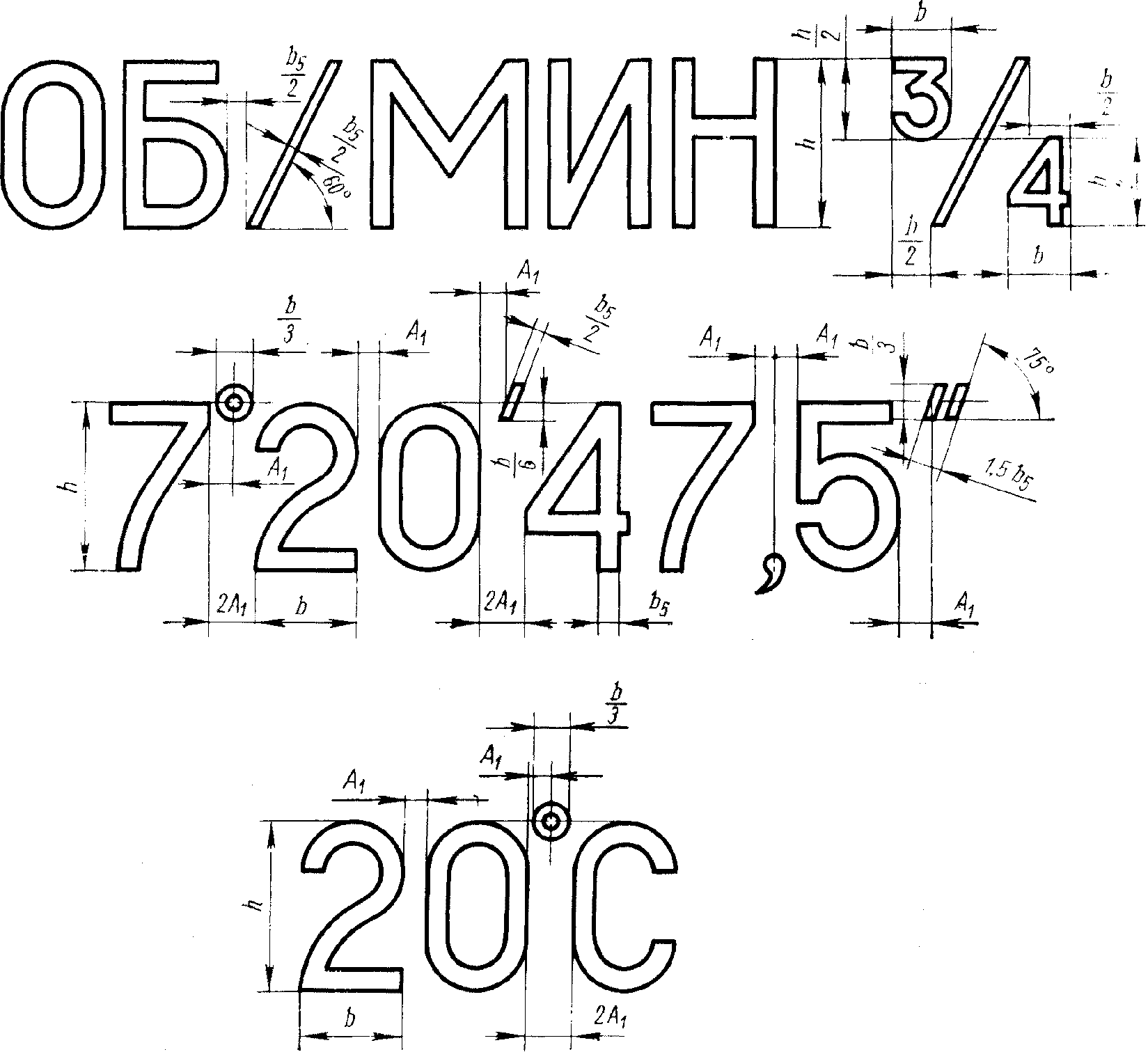

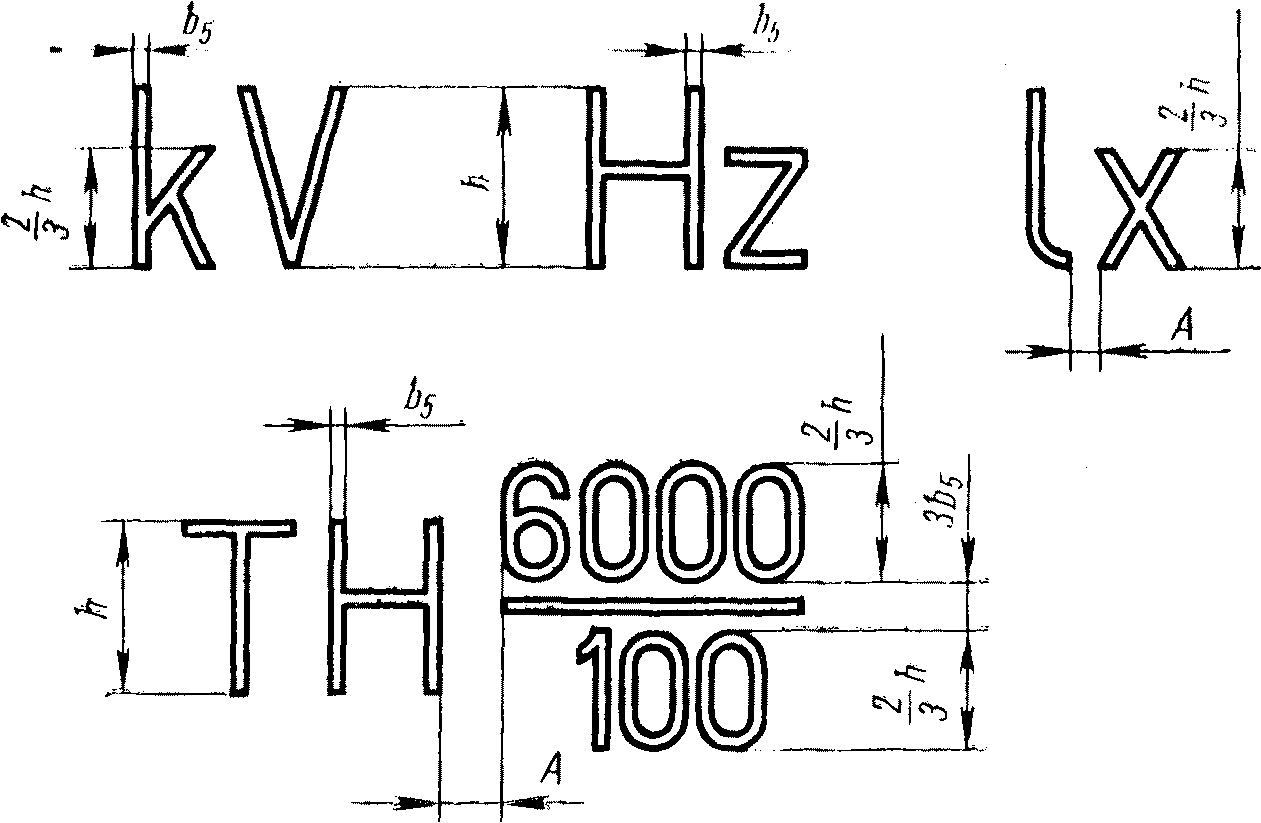

9. Расположение букв и цифр в дробных сочетаниях ("об/мин", "³/₄"), знаков (градус "°", минута "'", секунда """) должно соответствовать приведенному построению:

10. В сочетаниях букв ТФ, УА, УД, ЛУ, РА, РЛ, ГЭ, ТЗ, УЛ, ДЪ, ЗЬ, а также цифр 67, 72, 76, 78 и 87 кажущееся увеличение промежутков необходимо скрадывать уменьшением размера A для букв и A₁ для цифр, указанных в табл. 1, 2 и 3, на ¹/₃. В сочетаниях букв ГА, ГЛ, ГД, РД, ТД, ЬТ, а также цифр 74 и 24 промежутки A и A₁ делать не следует.

11. Расстояние от букв и цифр до точек и запятых выбирать соответственно по размеру A (табл. 1, 2 и 3). В сочетаниях с буквами Г, Т, Р и цифрой 7 это расстояние выбирать по размеру

12. Расстояние между знаками, знаками и буквами (цифрами), исключая знаки точка "." и запятая ",", устанавливается равным толщине обводки знаков.

13. Расстояние между строками устанавливается равным половине высоты шрифта прописной буквы в надписи, причем нижние отростки букв Д, Ц и Щ должны быть выполнены за счет промежутков между строками.

Допускается расстояние между строками выбирать по конструктивным соображениям.

14. Допускается выполнение шрифтов контурными линиями толщиной 0,1 мм для шрифтов высотой до h = 10 мм и 0,1 толщины обводки b_n для шрифтов высотой свыше h = 10 мм.

Примечание. b_n - толщина обводки шрифтов, равная b₆ - b₇ (см. табл. 1 - 5).

15. Расположение показателей степени и индексов относительно основания и их размеры должны соответствовать приведенному построению:

Примечание. Если размер

не соответствует указанному в настоящем стандарте размеру h, следует размер

округлять до ближайшего меньшего или большего значения h.

16. Буквы, цифры и знаки в надписях, наносимых краской с помощью трафарета, могут иметь перемычки, обусловливаемые конструкцией трафарета, но с соблюдением общего очертания букв, цифр, знаков.

Надписи, наносимые на шкалы приборов, должны быть без перемычек.

Для надписей, изготовляемых фотохимическим способом, допускается применение типографских шрифтов по ГОСТ 3489.1-71 - ГОСТ 3489.32-71, ГОСТ 3489.33-72 - ГОСТ 3489.38-72.

17. Профиль гравировки должен выполняться:

а) при толщине обводки b_n < 1 мм	Глубина гравировки

	б) при толщине обводки b_n > 1 мм

в) глубина гравировки знака равна 0,3 - 0,5 мм
г) при профиле выпуклого шрифта и толщине обводки b < 1 мм	д) при профиле выпуклого шрифта и толщине обводки b_n > 1 мм

Примечание. b_n - толщина обводки шрифтов и знаков, равная b - b₇ (см. табл. 1 - 27).

III. ШРИФТЫ. ПОСТРОЕНИЕ И РАЗМЕРЫ

18. Буквы и цифры. Основной шрифт (ПО) и шрифт с тонкой обводкой (ПТ).

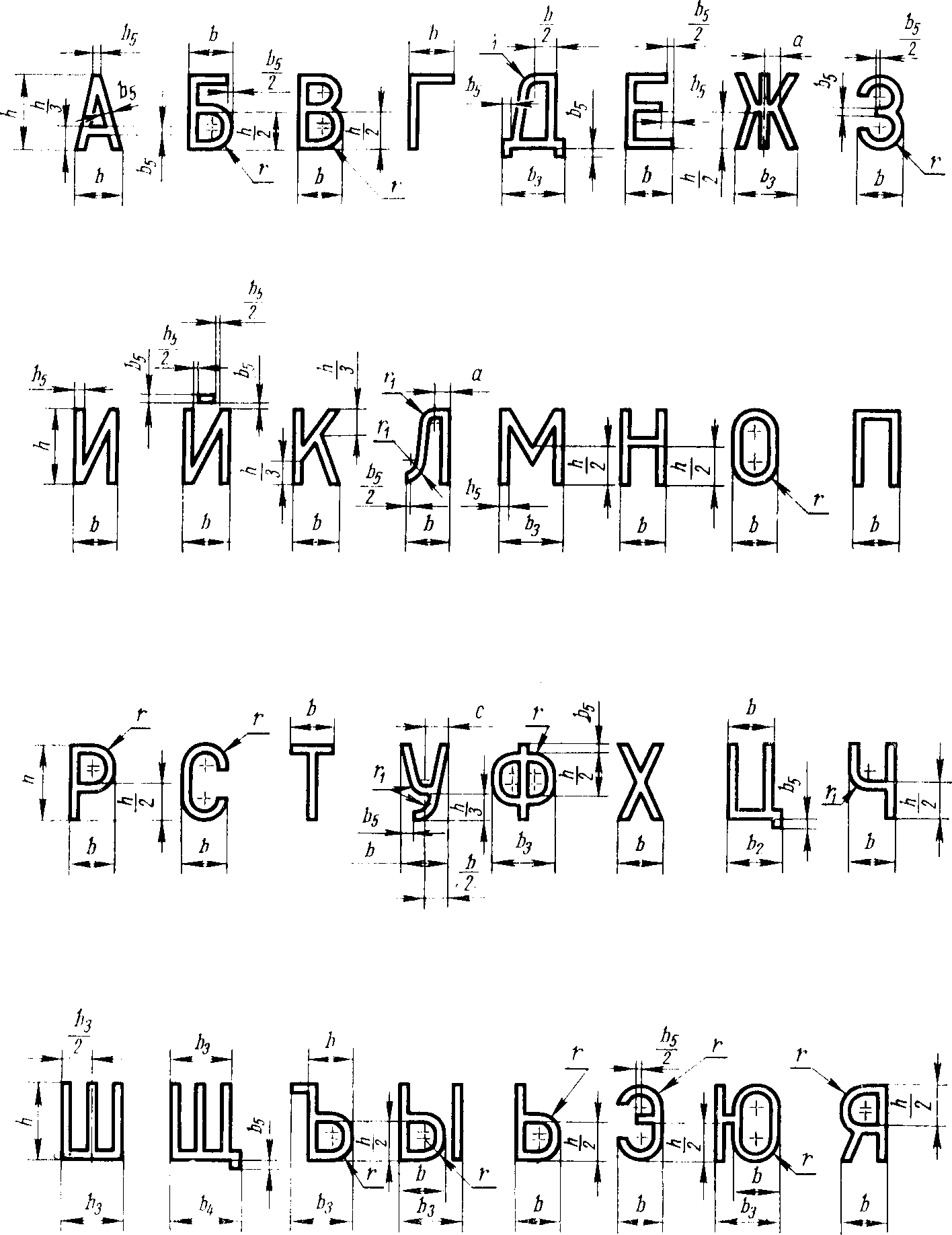

а) русские прописные

Построение букв А, В, С, Е, Н, К, М, О, Р, Т, Х - в соответствии с подпунктом а настоящего пункта.

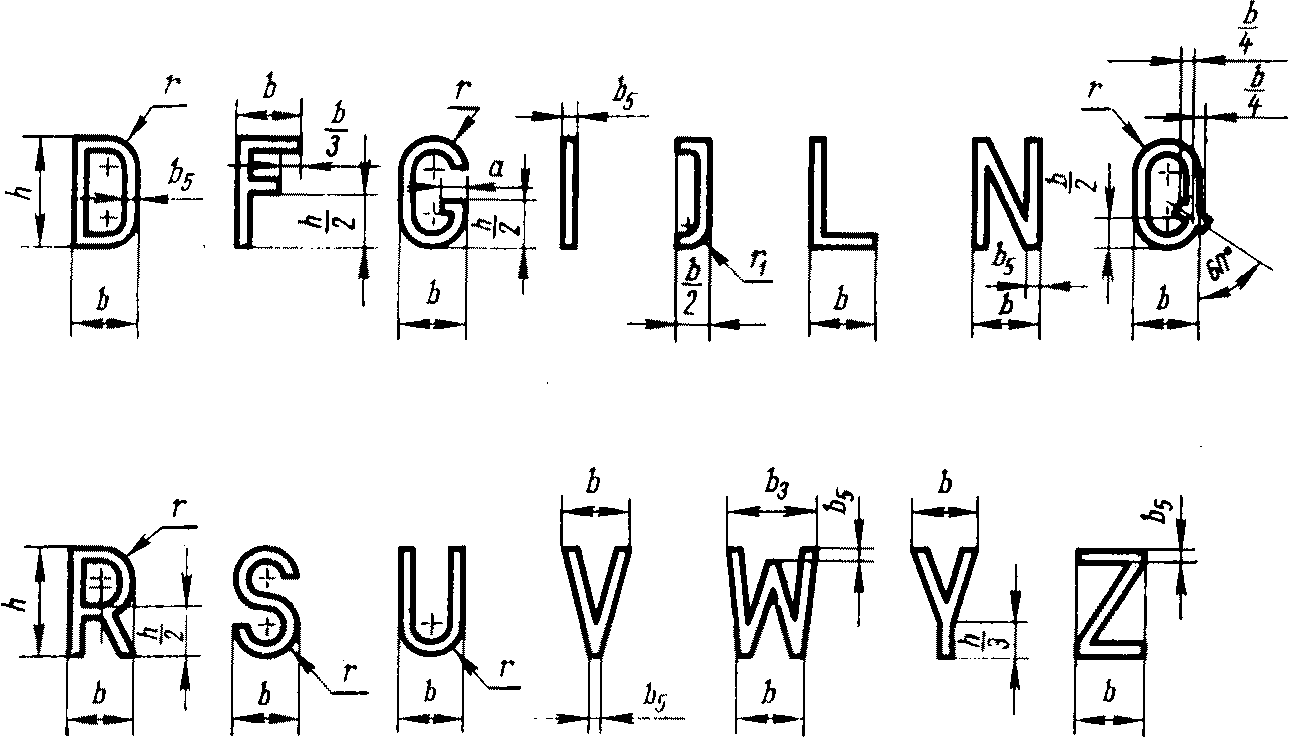

б) латинские прописные

Построение букв A, B, C, E, H, K, M, O, P, T, X - в соответствии с подпунктом а настоящего пункта.

в) греческие прописные

Построение букв А, В, Г, Е, Z, Н, I, К, М, N, О, П, Р, Т, Y, Ф, Х в соответствии с подпунктом а и б настоящего пункта.

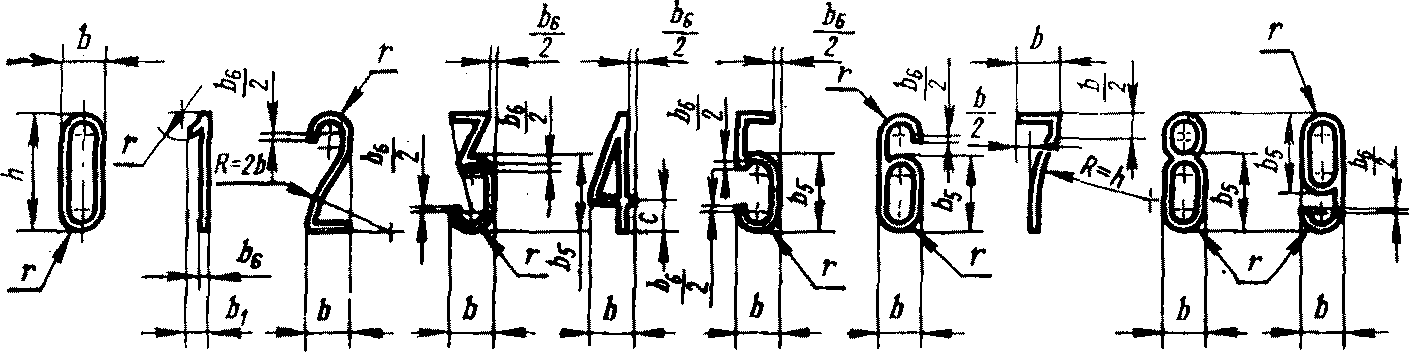

г) цифры арабские

д) размеры русских, латинских, греческих прописных букв

и арабских цифр основного шрифта (ПО)

Таблица 1

мм

h	Буквы и цифры в натуральную величину	Ширина букв и цифр					a	c	r₁	Толщина обводки		Расстояние между
										номинальная	для дробных сочетаний	буквами	цифрами		словами
										номинальная	для дробных сочетаний	буквами	номинальное	уширенное	словами
		b	b₁	b₂	b₃	b₄				b₅		A	A₁	A₂	A₃
1		0,6	0,26	0,72	0,9	1,03	0,20	0,34	0,18	0,15	0,18	0,1	0,1	0,2	0,9
1,2		0,7	0,31	0,87	1,1	1,23	0,30	0,40	0,20	0,15	0,18	0,2	0,2	0,3	1,1
1,5		0,9	0,39	1,09	1,4	1,54	0,30	0,50	0,30	0,19	0,25	0,2	0,2	0,3	1,4
2		1,2	0,52	1,45	1,8	2,05	0,40	0,70	0,40	0,25	0,30	0,3	0,2	0,3	1,8
2,5		1,5	0,65	1,82	2,3	2,58	0,55	0,85	0,50	0,30	0,38	0,4	0,3	0,4	2,3
3		1,8	0,78	2,18	2,7	3,08	0,70	1,00	0,60	0,38	0,45	0,5	0,4	0,5	2,7
4		2,4	1,03	2,90	3,6	4,10	0,90	1,40	0,70	0,50	0,60	0,6	0,5	0,6	3,6
5		3,0	1,30	3,63	4,5	5,13	1,10	1,70	0,90	0,63	0,75	0,8	0,6	0,8	4,5
6		3,6	1,55	4,35	5,4	6,18	1,40	2,00	1,20	0,75	0,90	0,9	0,7	0,9	5,4
8		4,8	2,07	5,80	7,2	8,20	1,80	2,70	1,50	1,00	1,20	1,2	1,0	1,2	7,2
10		6,0	2,58	7,25	9,0	10,25	2,30	3,40	1,80	1,25	1,50	1,5	1,2	1,5	9,0
12		7,2	3,10	8,70	10,8	12,30	2,80	4,10	2,10	1,50	1,80	2,0	1,5	1,8	10,8
14		8,4	3,60	10,10	12,6	14,20	3,10	4,70	2,60	1,75	2,10	2,5	1,8	2,1	12,6
18		10,8	4,65	13,00	16,2	18,60	4,20	6,20	3,20	2,25	-	2,7	2,3	2,7	16,2
24		14,4	6,20	17,40	21,6	24,60	5,60	8,20	4,20	3,00		3,6	3,0	3,6	21,6

Примечание. Для промежутков, смежных с цифрой "1", во всех случаях берется расстояние A₂.

е) размеры русских, латинских, греческих прописных букв

и арабских цифр шрифта с тонкой обводкой (ПТ)

Таблица 2

мм

h	Буквы и цифры в натуральную величину	Ширина букв и цифр					a	c	r₁	Толщина тонкой обводки		Расстояние между
										номинальная	для дробных сочетаний	буквами	цифрами		словами
										номинальная	для дробных сочетаний	буквами	номинальное	уширенное	словами
		b	b₁	b₂	b₃	b₄				b₅		A	A₁	A₂	A₃
1		0,6	0,26	0,72	0,9	1,03	0,20	0,34	0,19	0,12	0,15	0,1	0,1	0,2	0,9
1,2		0,7	0,31	0,87	1,1	1,23	0,30	0,40	0,36	0,12	0,15	0,2	0,2	0,3	1,1
1,5		0,9	0,39	1,09	1,4	1,54	0,30	0,50	0,45	0,15	0,19	0,2	0,2	0,3	1,4
2		1,2	0,52	1,45	1,8	2,05	0,40	0,70	0,45	0,15	0,19	0,3	0,2	0,3	1,8
2,5		1,5	0,65	1,82	2,3	2,58	0,55	0,85	0,57	0,19	0,25	0,4	0,3	0,4	2,3
3		1,8	0,78	2,18	2,7	3,08	0,70	1,00	0,57	0,19	0,25	0,5	0,4	0,5	2,7
4		2,4	1,03	2,90	3,6	4,10	0,90	1,40	0,75	0,25	0,30	0,6	0,5	0,6	3,6
5		3,0	1,30	3,63	4,5	5,13	1,10	1,70	0,75	0,25	0,30	0,8	0,5	0,8	4,5
6		3,6	1,55	4,35	5,4	6,18	1,40	2,00	0,90	0,30	0,40	0,9	0,7	0,9	5,4
8		4,8	2,07	5,80	7,2	8,20	1,80	2,70	1,50	0,50	0,63	1,2	1,0	1,2	7,2
10		6,0	2,58	7,25	9,0	10,25	2,30	3,40	1,90	0,63	0,75	1,5	1,2	1,5	9,0
12		7,2	3,10	8,70	10,8	12,3	2,80	4,10	2,30	0,75	0,90	2,0	1,5	1,8	10,8

Примечание. Для промежутков, смежных с цифрой "1", во всех случаях берется расстояние A₂.

19. Буквы и цифры. Узкий шрифт (ПУ)

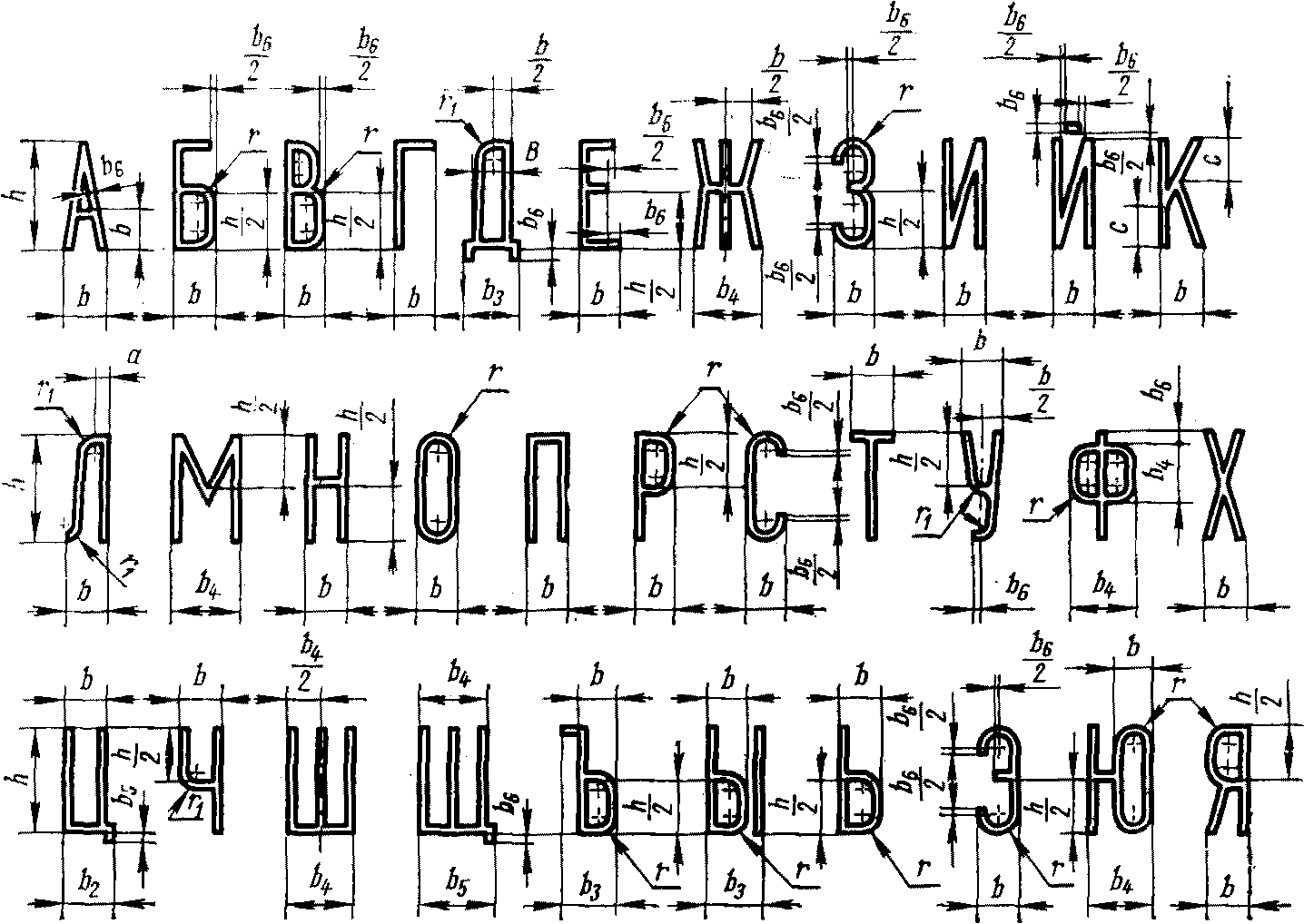

а) русские прописные

б) цифры арабские

в) размеры русских прописных букв и арабских цифр

узкого шрифта (ПУ)

Таблица 3

мм

h	Буквы и цифры в натуральную величину	Ширина букв и цифр						a	c	r₁	Толщина обводки		Расстояние между
											номинальная	для дробных сочетаний	буквами	цифрами		словами
											номинальная	для дробных сочетаний	буквами	номинальное	уширенное	словами
		b	b₁	b₂	b₃	b₄	b₅				b₆		A	A₁	A₂	A₃
1		0,46	0,20	0,48	0,54	0,6	0,70	0,16	0,30	0,13	0,10	0,12	0,1	0,1	0,2	0,6
1,2		0,54	0,25	0,60	0,70	0,8	0,90	0,20	0,40	0,20	0,12	0,15	0,2	0,2	0,3	1,0
1,5		0,63	0,30	0,70	0,80	0,9	1,05	0,25	0,50	0,20	0,12	0,15	0,2	0,2	0,3	1,0
2		0,75	0,39	0,92	1,09	1,2	1,37	0,30	0,70	0,30	0,20	0,25	0,3	0,2	0,4	1,3
2,5		0,94	0,49	1,15	1,36	1,5	1,70	0,40	0,85	0,35	0,25	0,30	0,3	0,3	0,4	1,6
3		1,13	0,58	1,38	1,63	1,8	2,05	0,50	1,00	0,40	0,30	0,40	0,4	0,3	0,5	1,9
4		1,51	0,78	1,84	2,18	2,4	2,73	0,60	1,40	0,50	0,40	0,50	0,5	0,4	0,6	2,6
5		1,89	0,97	2,30	2,72	3,0	3,42	0,80	1,80	0,70	0,50	0,60	0,7	0,5	0,7	3,2
6		2,25	1,17	2,76	3,27	3,6	4,12	1,00	2,10	0,83	0,60	0,75	0,8	0,6	0,8	3,9
8		3,02	1,56	3,69	4,36	4,8	5,47	1,30	2,80	1,10	0,80	0,90	1,1	0,8	1,1	5,2
10		3,78	1,94	4,61	5,44	6,0	6,83	1,60	3,50	1,30	1,00	1,20	1,3	1,0	1,3	6,4
12		4,53	2,33	5,53	6,53	7,2	8,20	1,90	4,20	1,60	1,20	1,40	1,6	1,2	1,5	7,7
14		5,30	2,70	6,40	7,60	8,4	9,40	2,20	4,90	1,90	1,40	1,80	1,8	1,4	1,7	9,0
18		6,80	3,50	8,28	9,80	10,8	12,20	2,84	5,30	2,42	1,80	-	2,4	1,8	2,2	11,6
24		9,10	4,70	11,10	13,10	14,4	16,40	3,80	8,40	3,20	2,40	-	3,2	2,4	3,0	15,5

Примечание. Для промежутков, смежных с цифрой "1", во всех случаях берется расстояние A₂.

20. Буквы строчные (С)

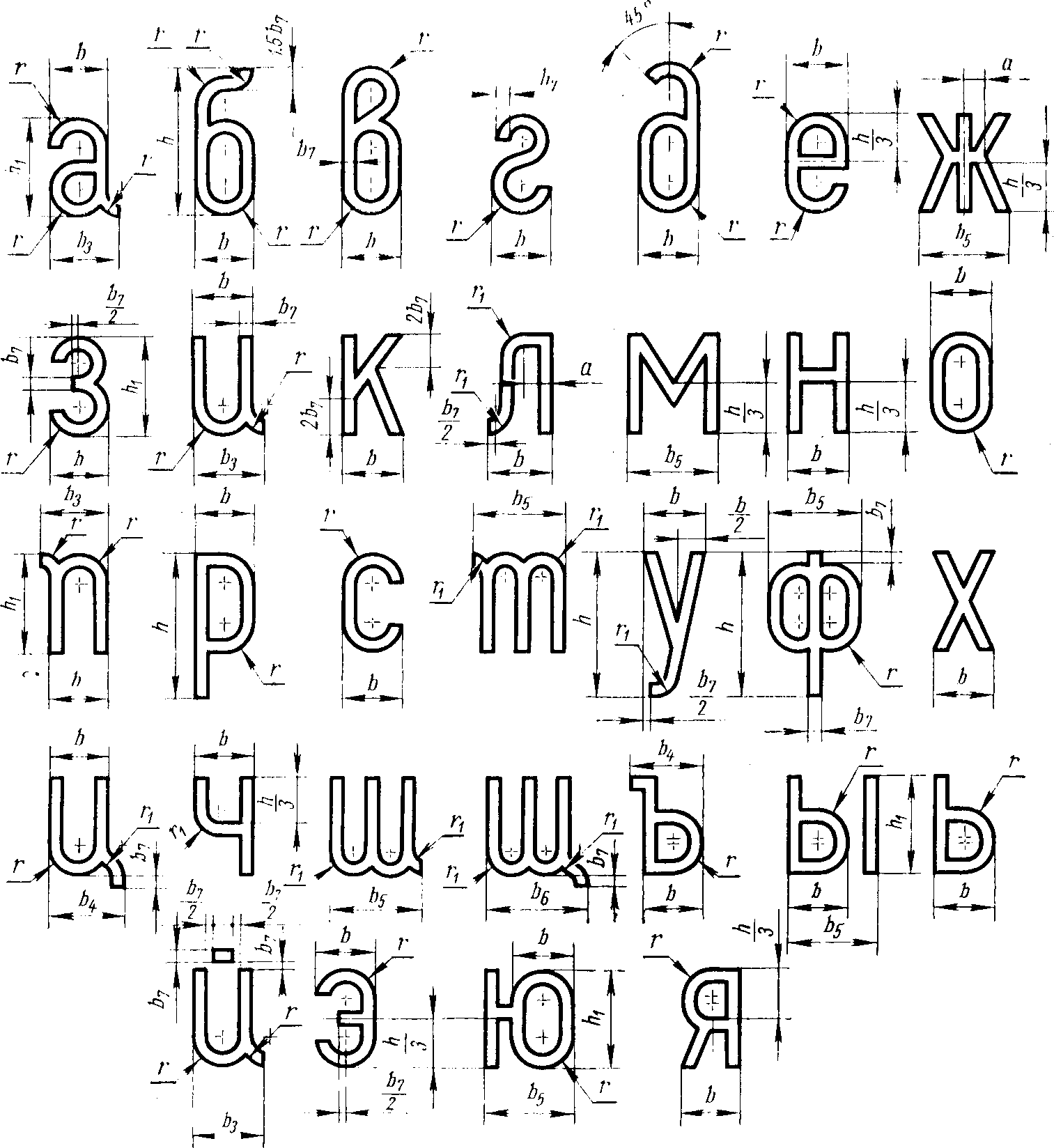

а) русские

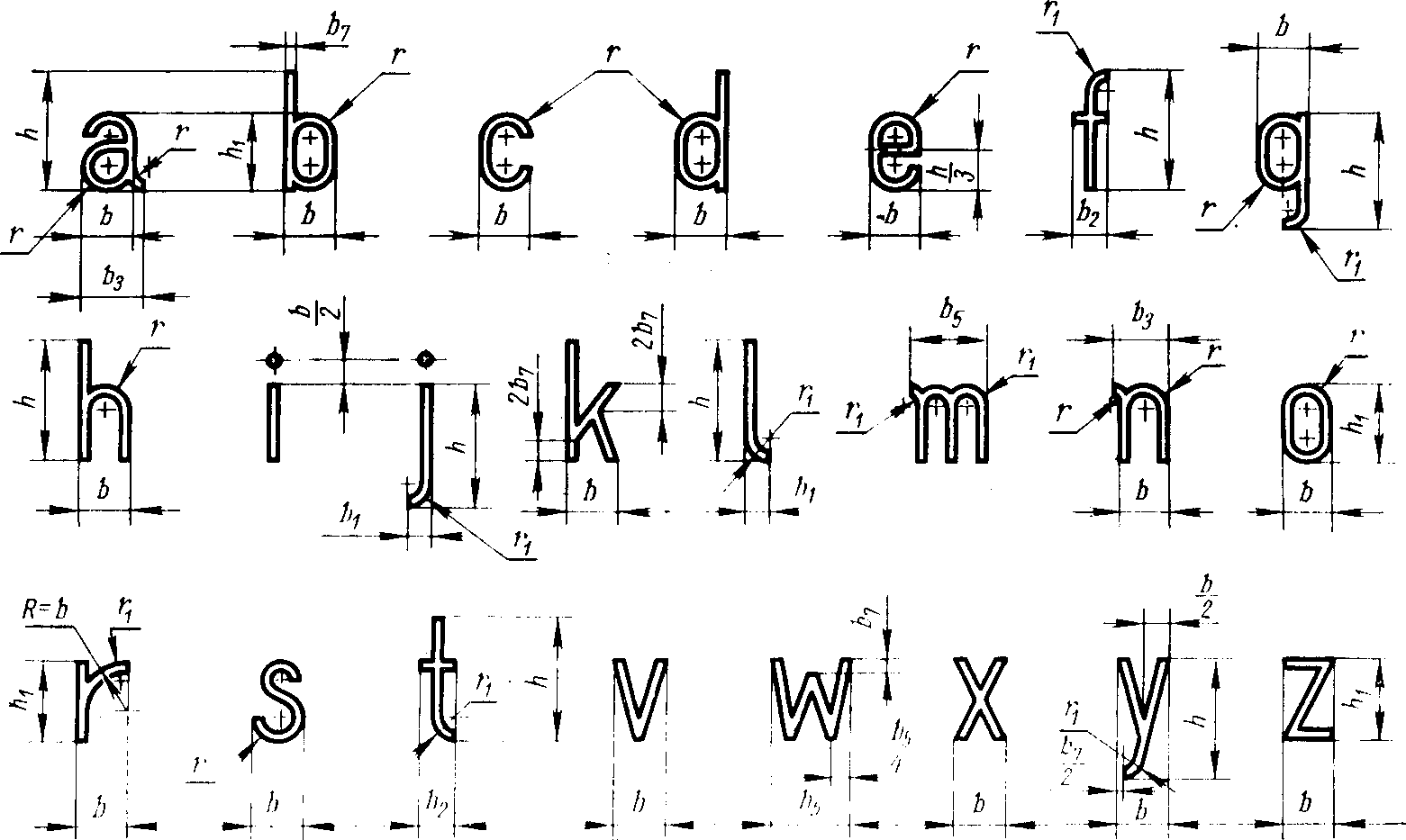

б) латинские

Очертания букв p, q, u представляют собой перевернутые буквы b, d, n.

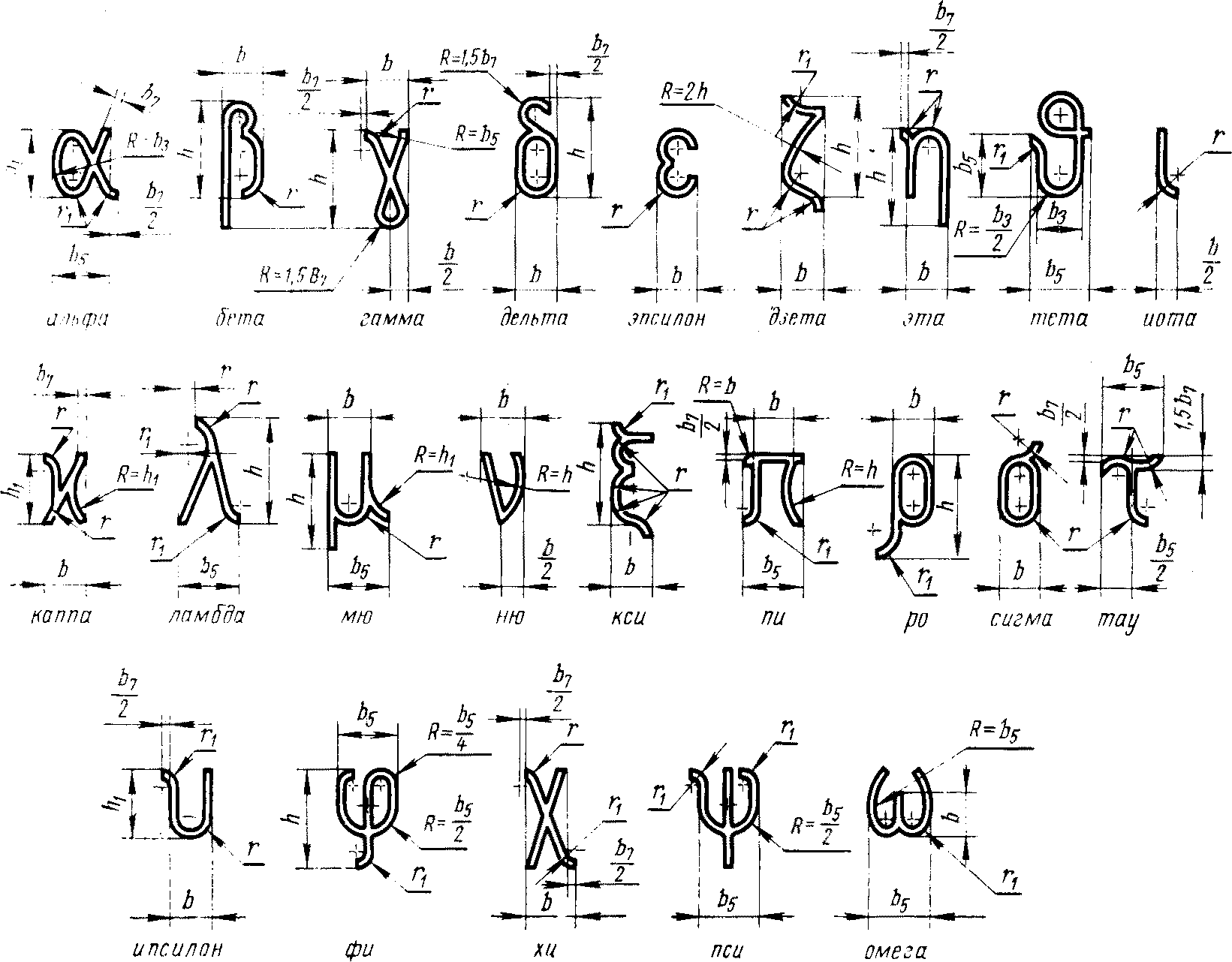

в) греческие

г) размеры русских, латинских и греческих букв (С)

Таблица 4

мм

h	Буквы в натуральную величину	Ширина букв							a	r₁	Толщина обводки	Расстояние между
		Ширина букв									Толщина обводки	буквами	словами
		b	b₁	b₂	b₃	b₄	b₅	b₆			b₇	A	A₃
1		0,41	0,18	0,26	0,43	0,51	0,61	0,71	0,16	0,17	0,10	0,13	0,7
1,2		0,49	0,21	0,31	0,52	0,61	0,73	0,85	0,19	0,20	0,12	0,20	0,8
1,5		0,61	0,26	0,36	0,63	0,76	0,90	1,04	0,20	0,20	0,15	0,20	1,0
2		0,82	0,36	0,51	0,87	1,07	1,22	1,40	0,25	0,30	0,20	0,30	1,4
2,5		1,02	0,44	0,64	1,08	1,27	1,52	1,77	0,30	0,40	0,25	0,30	1,7
3		1,23	0,53	0,77	1,30	1,53	1,83	2,13	0,40	0,50	0,30	0,40	2,1
4		1,64	0,71	1,02	1,73	2,04	2,44	2,84	0,55	0,70	0,40	0,50	2,8
5		2,06	0,89	1,28	2,17	2,56	3,06	3,56	0,80	0,80	0,50	0,70	3,5
6		2,47	1,05	1,57	2,60	3,07	3,67	4,27	1,00	0,95	0,60	0,80	4,2
8		3,29	1,42	2,04	3,46	4,09	4,88	5,68	1,30	1,30	0,80	1,10	5,6
10		4,11	1,78	2,56	4,34	5,11	6,11	7,11	1,60	1,70	1,00	1,30	7,0
12		4,83	2,13	3,07	5,20	6,03	7,34	8,54	1,90	2,00	1,20	1,60	8,4
14		5,70	2,50	3,60	6,00	8,00	8,50	9,90	2,20	2,30	1,40	1,80	9,7
18		7,40	3,20	4,60	7,80	9,20	11,00	12,80	2,80	3,00	1,80	2,40	12,5
24		9,90	4,30	6,10	10,40	12,30	14,70	17,10	6,00	4,00	2,40	3,20	16,8

21. Цифры римские (ЦР).

Размеры римских цифр

Таблица 5

мм

h	Римские цифры в натуральную величину	Ширина цифр						Толщина обводки
		V, X	II	III	IV VI IX	VII	VIII	номинальная	для дробных сочетаний
		b	b₁	b₂	b₃	b₄	b₅	b₆
1		0,6	0,4	0,7	0,9	1,2	1,5	0,10	0,15
1,2		0,7	0,5	0,9	1,1	1,5	1,9	0,15	0,18
1,5		0,9	0,6	1,1	1,4	1,9	2,4	0,19	0,25
2		1,2	0,8	1,4	1,8	2,4	3,0	0,25	0,30
2,5		1,5	1,0	1,7	2,2	2,9	3,6	0,30	0,38
3		1,8	1,2	2,0	2,6	3,5	4,4	0,38	0,45
4		2,4	1,6	2,8	3,6	4,8	6,0	0,50	0,60
5		3,0	2,0	3,4	4,4	5,8	7,2	0,63	0,75
6		3,6	2,4	4,1	5,3	7,0	8,7	0,75	0,90
8		4,8	3,2	5,5	7,1	9,4	11,7	1,00	1,20
10		6,0	4,0	6,8	8,8	11,6	14,4	1,25	1,50
12		7,2	4,8	8,2	10,6	14,0	17,4	1,50	1,80
14		8,4	5,6	9,5	12,3	16,2	20,1	1,75	2,10
18		10,8	7,2	12,2	15,8	20,8	25,8	2,25	-
24		14,4	9,6	16,3	21,1	27,8	34,5	3,00	-

Примечание. Начертание римских цифр L, C, D, M (50, 100, 500, 1000) соответствует начертанию прописных букв латинского алфавита.

IV. ЗНАКИ. ПОСТРОЕНИЕ И РАЗМЕРЫ

22. Знаки математические (М).

Таблица 6

мм

h	1,0	1,2	1,5	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	18,0	24,0
b	0,6	0,7	0,9	1,2	1,5	1,8	2,4	3,0	3,6	4,8	6,0	7,2	8,4	10,8	14,4
b₁	0,1	0,2		0,3		0,4	0,5	0,6	0,8	1,0	1,3	1,5	1,8	2,3	3,0

Примечание. Допускается толщину обводки знаков увеличивать в пределах

до b₁.

ИС NORMPROD: примечание.

Взамен ГОСТ 22261-82 Постановлением Госстандарта России от 15.05.1995 N 250 с 1 января 1996 года введен в действие ГОСТ 22261-94.

23. Условные обозначения (УО и УОК) знаков - по ГОСТ 22261-82.

Размеры в табл. 7 - 27, отмеченные знаком "*", следует применять для приборов класса 0,5 и точнее (условное обозначение УОК).

Числа на полках в графе "Условные обозначения" (табл. 7 - 27) означают порядковые номера знаков.

а) обозначения принципа действия прибора

Таблица 7

Наименования	Условные обозначения
1. Магнитоэлектрический прибор с подвижной рамкой
2. Магнитоэлектрический логометр с подвижными рамками
3. Магнитоэлектрический прибор с подвижным магнитом
4. Магнитоэлектрический логометр с подвижным магнитом

мм

h	b	b₁	b₂	b₃	b₂*	b₃*
2,5	1,8	0,8	0,2	0,3	0,15	0,2
4,0	2,5	1,2	0,2	0,4	0,15	0,3
5,0	3,2	1,6	0,3	0,5	0,20	0,4
6,0	4,0	2,0	0,3	0,6	0,20	0,4

Таблица 8

Наименования	Условные обозначения
5. Электромагнитный прибор
6. Электромагнитный логометр

мм

h	h₁	b	b₁	b₂	b₃	b₄	b₃*	b₄*
1,8	1,4	4	1,2	0,6	0,2	0,3	0,15	0,2
2,5	2,0	5	1,8	0,9		0,3		0,2
4,0	3,2	7	2,5	1,2		0,4		0,3
5,0	4,0	9	3,2	1,6	0,3	0,5	0,20	0,4
6,0	4,8	11	4,0	2,0	0,3	0,6	0,20	0,4

Таблица 9

Наименования	Условные обозначения
7. Электромагнитный поляризованный прибор
8. Электродинамический прибор

мм

h	h₁	h₂	b	b₁	b₂	b₃	b₂*	b₃*
2,5	-	1,2	-	-	0,2	0,3	0,15	0,2
4,0	1,8	1,5	2,5	1,2	0,2	0,4	0,15	0,3
5,0	2,5	2,0	4,0	1,8	0,3	0,5	0,20	0,4
6,0	2,5	2,5	4,0	1,8	0,3	0,6	0,20	0,4

Таблица 10

Наименования	Условные обозначения
9. Электродинамический логометр
10. Электростатический прибор
11. Ферродинамический прибор
12. Ферродинамический логометр

мм

h	h₁	d	b	b₁	b*	b₁*
2,5	1,2	4,0	0,2	0,3	0,15	0,2
4,0	1,4	6,0	0,2	0,4	0,15	0,3
5,0	1,8	7,5	0,3	0,5	0,20	0,4
6,0	2,4	9,0	0,3	0,6	0,20	0,4

Таблица 11

Наименования	Условные обозначения
13. Индукционный прибор
14. Индукционный логометр
15. Магнитоиндукционный прибор
16. Вибрационный прибор (язычковый)

мм

h	h₁	d	d₁	b	b₁	b₂	b₃	b₂*	b₃*
4,0	2,5	2,0	3	1,8	0,9	0,2	0,3	0,15	0,2
6,0	4,0	3,5	4	2,5	1,3	0,2	0,4	0,15	0,3
7,5	5,0	4,2	5	3,2	1,6	0,3	0,5	0,20	0,4
9,0	6,0	5,0	6	4,0	1,9	0,3	0,6	0,20	0,4

Таблица 12

Наименования	Условные обозначения
17. Тепловой прибор (с нагреваемой проволокой)
18. Биметаллический прибор

мм

h	h₁	h₂	r	b	b₁	b*	b₁*
2,5	2,0	1,2	4,0	0,2	0,3	0,15	0,2
4,0	3,2	1,4	6,0	0,2	0,4	0,15	0,3
5,0	4,0	1,8	7,5	0,3	0,5	0,20	0,4
6,0	4,8	2,4	9,0	0,3	0,6	0,20	0,4

б) обозначение по виду преобразователя

Таблица 13

Наименования	Условные обозначения
19. Термопреобразователь изолированный
20. Термопреобразователь неизолированный
21. Выпрямитель полупроводниковый
22. Выпрямитель электромеханический

мм

h	h₁	h₂	b	b₁	b₂	b₃	b₂*	b₃*
1,5	1,2	2,5	1,8	4,5	0,2	0,3	0,15	0,2
2,0	1,5	4,0	2,5	6,0	0,2	0,4	0,15	0,3
2,5	2,0	5,0	3,2	7,5	0,3	0,5	0,20	0,4
3,0	2,5	6,0	4,0	9,0	0,3	0,6	0,20	0,4

Таблица 14

Наименования	Условные обозначения
23. Электронный преобразователь
24. Преобразователь вибрационно-импульсный
25. Компенсационный преобразователь

мм

h	h₁	b	b₁	b₂	b₃	b₄	b₃*	b₄*
4,5	1,8	0,5	3,0	1,5	0,2	0,3	0,15	0,2
6,0	2,5	0,8	4,5	2,0	0,2	0,4	0,15	0,3
7,5	3,2	1,0	5,2	2,5	0,3	0,5	0,20	0,4
9,0	4,0	1,3	6,0	3,0	0,3	0,6	0,20	0,4

в) примеры применения обозначений знаков от 1 до 25

Таблица 15

Наименования	Условные обозначения
26. Термоэлектрический прибор (с изолированным преобразователем и магнитоэлектрическим измерительным механизмом)
27. Вибрационно-импульсный прибор (с вибрационно-импульсным преобразователем и магнитоэлектрическим измерительным механизмом)

мм

H	H₁	B
4,5	5,0	1,8
7,0	7,5	2,5
8,5	9,2	3,2
10,0	11,0	4,0

Таблица 16

Наименования	Условные обозначения
28. Выпрямительный прибор (с полупроводниковым выпрямителем и с магнитоэлектрическим измерительным механизмом)

мм

H	B
4,5	4,5
7,0	6,0
8,5	7,5
10,0	9,0

Таблица 17

Наименования	Условные обозначения
29. Выпрямительный прибор (с полупроводниковым выпрямителем и измерительным механизмом с подвижным магнитом)
30. Электронный прибор (с электрическим измерительным механизмом)

мм

H	H₁	B
4,5	4,8	4,5
7,0	7,5	6,0
8,5	9,2	7,5
10,0	11,0	9,0

г) примеры применения обозначений по защите

от магнитных и электрических влияний

Таблица 18

Наименования	Условные обозначения
31. Магнитоэлектрический прибор 1 категории защищенности от магнитных влияний
32. Электростатический прибор 1 категории защищенности от электрических полей

мм

b	b*
0,3	0,2
0,4	0,3
0,5	0,4
0,6	0,4

д) обозначения рода тока

Таблица 19

Наименования	Условные обозначения
33. Постоянный ток
34. Переменный однофазный ток
35. Постоянный и переменный ток
36. Трехфазный ток (общее обозначение)
37. Трехфазный ток при неравномерной нагрузке фаз

мм

l	H	h	h₁	r	b	b*
2,5	2,4	0,8	1,2	0,6	0,2	0,15
4,0	4,8	1,6	2,0	0,9	0,2	0,15
5,0	5,4	1,8	2,5	1,2	0,3	0,20
6,0	6,0	2,0	3,0	1,5	0,3	0,20

е) примеры применения обозначений знаков 34, 36 и 37

применительно к трехфазным ваттметрам,

варметрам и фазометрам

Таблица 20

Наименования	Условные обозначения
38. Прибор с одноэлементным измерительным механизмом
39. Прибор с двухэлементным измерительным механизмом
40. Прибор с трехэлементным измерительным механизмом (для четырехпроводной сети)

мм

l	H	H₁	h	r	b	b*
2,5	2,4	3,2	0,8	0,6	0,3	0,2
4,0	4,8	6,4	1,6	0,9	0,4	0,3
5,0	5,4	7,2	1,8	1,2	0,5	0,4
6,0	6,0	8,0	2,0	1,5	0,6	0,4

ж) обозначения положения прибора

Таблица 21

Наименования	Условные обозначения
41. Горизонтальное положение шкалы
42. Вертикальное положение шкалы
43. Наклонное положение шкалы под определенным углом к горизонту, например 30°
44. Направление ориентировки прибора в земном магнитном поле

мм

h	h₁	h₂	h₃	h₄	h₅	H	b	b₁	b₁*
2,0	2,5	1,2	0,6	1,5	1,0	6,5	0,6	0,2	0,15
3,2	4,0	2,0	0,7	2,0	1,2	8,5	0,8	0,2	0,15
4,1	5,0	2,5	0,9	2,5	1,5	11,5	1,0	0,3	0,20
5,0	6,0	3,2	1,2	3,0	2,0	14,0	1,2	0,3	0,20

з) примеры группировки обозначений

Таблица 22

Наименования	Условные обозначения
45. Прибор с горизонтальной шкалой группы Б
46. Прибор с горизонтальной шкалой группы Б герметический
47. Прибор с горизонтальной шкалой группы В₁ брызгозащищенный, тряскопрочный, вибропрочный
48. Прибор с горизонтальной шкалой с нормальной температурой 27 °C

мм

b	h	h₁	h₂	h₃	h₄	h₅
2,5	1,2	3,0	4	1,0	0,6	0,6
4,0	2,0	4,5	6	1,2	0,7	0,8
5,0	2,5	5,0	8	1,5	0,9	1,0
6,0	3,0	8,0	10	2,0	1,2	1,2

Таблица 23

Наименования	Условные обозначения
49. Прибор с вертикальной шкалой группы В₂
50. Прибор с вертикальной шкалой группы В₁ вибропрочный
51. Прибор с вертикальной шкалой группы Б ударопрочный, водозащищенный

мм

h	h₁	h₂
1,2	2,5	0,6
2,0	4,0	0,8
2,5	5,0	1,0
3,0	6,0	1,2

и) обозначение класса точности, прочности изоляции

и знака "Внимание!"

Таблица 24

Наименования	Условные обозначения
52. Класс точности при нормировании погрешности в процентах от длины шкалы, т.е. в линейных единицах, например, 1,0. Для трехзначного числа взамен размера h брать размер h₁
52а. Класс точности при нормировании погрешности в процентах от диапазона измерения, т.е. от конечного значения рабочей части шкалы для приборов с односторонней шкалой, от суммы конечных значений рабочей части шкалы для приборов с двухсторонней шкалой или от разности конечного и начального значений для приборов с безнулевой шкалой. Например, 1,5. Для трехзначного числа взамен размера h брать размер h₁
52б. То же. Допускаемое условное обозначение
53. Класс точности при нормировании погрешности в процентах от данного показания, например, 0,05. Для двузначных чисел взамен размера h₁ брать размер h
53а. Класс точности при нормировании погрешности в процентах от конечного значения рабочей части шкалы для приборов с безнулевой шкалой, например, 1,5. Для трехзначного числа взамен размера h брать размер h₁
54. Измерительная цепь изолирована от корпуса и испытана напряжением, например 7 кВ. Для двузначных чисел взамен размера h₁ брать размер h₂
Внимание! 55. Смотри дополнительные указания в паспорте и инструкции по эксплуатации

(Измененная редакция, Изм. N 1).

мм

h	h₁	h₂	h₃	h₄	h₅	d	d₁	b	b₁	b*	b₁*
-	1,2	1,0	3,0	1,5	4,0	-	3,3	0,1	-	0,10	-
2,0	1,5	1,2	4,0	2,0	5,0	4,0	4,4	0,2	0,3	0,15	0,2
2,5	2,0	1,5	6,0	3,0	7,0	6,0	6,7	0,2	0,4	0,15	0,3
3,0	2,5	2,0	7,5	4,0	8,5	7,5	8,3	0,3	0,5	0,20	0,4
4,0	3,0	2,5	9,0	5,0	10,0	9,0	10,0	0,3	0,6	0,20	0,4

к) обозначения зажимов

Таблица 25

Наименования	Условные обозначения
56. Зажим, соединенный с подвижной частью (рамкой) прибора
57. Зажим, соединенный с корпусом
58. Зажим (винт, шпилька) для заземления
59. Общий зажим (для многопредельных приборов переменного тока и комбинированных приборов). Генеральный зажим (для ваттметров, варметров и фазометров)

мм

h	h₁	b	b₁	b*	b₁*
4,0	0,6	0,2	0,3	0,15	0,2
6,0	0,7	0,2	0,4	0,15	0,3
7,5	0,9	0,3	0,5	0,20	0,4
9,0	1,2	0,3	0,6	0,20	0,4

л) обозначение корректора и знака высокого

электрического напряжения

Таблица 26

Наименования

Условные обозначения

60. Корректор

ИС NORMPROD: примечание.

Взамен ГОСТ 12.4.026-76 Постановлением Госстандарта России от 19.09.2001 N 387-ст с 1 января 2003 года на территории Российской Федерации введен в действие ГОСТ Р 12.4.026-2001.

61. Осторожно! Прочность изоляции измерительной цепи по отношению к корпусу не соответствует нормам.

Примечание. Размеры и построение знака высокого электрического напряжения - по ГОСТ 12.4.026-76.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 08.06.1989 N 1512)

мм

r	b	b*
5	0,4	0,2
7	0,6	0,3
10	0,8	0,4
14	1,0	0,5
20	1,5	0,8

м) примеры обозначения различных значений

влияющей величины (например, частоты)

Таблица 27

Наименования	Условные обозначения
62. Нормальное (номинальное) значение
63. Нормальная (номинальная) область
64. Номинальное значение (подчеркнуто) и расширенная область
65. Номинальная область (подчеркнута) и расширенная область

мм

h	b	b₁	b₁*
1,5	0,9	0,19	0,15
2,0	1,2	0,25	0,15
3,0	1,8	0,38	0,19
5,0	3,0	0,63	0,25

Пример условных обозначений

Шрифта прописного основного высотой h = 5 мм:

Шрифт ПО-5 ГОСТ 2930-62

Знака математического высотой h = 5 мм:

Знак М-5 ГОСТ 2930-62

Знака 4 условного обозначения магнитоэлектрического логометра с подвижным магнитом, с размером знака в строке 2:

Знак УО4-2 ГОСТ 2930-62

То же, для класса 0,5 и точнее:

Знак УОК4-2 ГОСТ 2930-62.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/50/gost_51033.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

"ГОСТ 2930-62*. Государственный стандарт Союза ССР. Приборы измерительные. Шрифты и знаки"(утв. Госстандартом СССР 18.06.1962)(ред. от 08.06.1989)

Вернуться в "Каталог нормативных документов"

"ГОСТ 2930-62*. Государственный стандарт Союза ССР. Приборы измерительные. Шрифты и знаки"
(утв. Госстандартом СССР 18.06.1962)
(ред. от 08.06.1989)
