Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 26 июня 1986 г. N 1805

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗУБИЛА СЛЕСАРНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Cold chisels. Specifications

ГОСТ 7211-86

Список изменяющих документов

(в ред. Изменения N 1, утв. в апреле 1988 г.)

Группа Г24

ОКП 39 2634

Срок действия

с 1 июля 1987 года

до 1 января 1995 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: Т.С. Мгеладзе, Т.К. Вардосанидзе, Г.Г. Бакрадзе.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 26.06.86 N 1805.

3. Срок проверки - 1994 г.

4. Взамен ГОСТ 7211-72.

5. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта, раздела

??????????????????????????????????????????????????????????????????

ГОСТ 9.014-78 ? 2.12

ГОСТ 9.032-74 ? 2.5, 4.4

ГОСТ 9.301-86 ? 2.7

ГОСТ 9.302-88 ? 4.4

ГОСТ 9.303-84 ? 2.5

ГОСТ 9.306-85 ? 2.5

ГОСТ 380-88 ? 2.10, 4.5

ГОСТ 1435-74 ? 2.2

ГОСТ 2789-73 ? 2.4

ГОСТ 2879-88 ? 1.3

ГОСТ 5210-82 ? 1.3

ИС NORMPROD: примечание.

Взамен ГОСТ 5950-73 Постановлением Госстандарта России от

04.06.2001 N 220-ст с 1 января 2002 года введен в действие

ГОСТ 5950-2000.

ГОСТ 5950-73 ? 2.2

ГОСТ 7505-89 ? 1.3

ГОСТ 8908-81 ? 1.2

ГОСТ 9013-59 ? 4.2

ГОСТ 18088-83 ? 2.14, разд. 5

ГОСТ 26810-86 ? 3.1

6. Переиздание (май 1990 г.) с Изменением N 1, утвержденным в апреле 1988 г. (ИУС 7-88).

7. Проверен в 1987 г. Постановлением Госстандарта СССР от 26.04.88 N 1146 срок действия продлен до 01.01.95.

Настоящий стандарт распространяется на ручные слесарные зубила для рубки незакаленных металлов, изготовляемые для нужд народного хозяйства и для экспорта.

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Зубила должны изготовляться:

типов:

1 - с державкой плоскоовального сечения;

2 - с державкой овального сечения;

3 - с державкой шестигранного сечения;

4 - с державкой двутаврового сечения;

исполнений:

1 - конусной рабочей и ударной частью по ширине;

2 - прямой рабочей ударной частью по ширине.

1.2. Основные размеры зубил типов 1 и 2 должны соответствовать указанным на черт. 1, 2 и в табл. 1, зубил типа 3 - на черт. 3 и в табл. 2, зубил типа 4 - на черт. 4 и в табл. 2а.

Примечание. Чертежи 1 - 4 не определяют конструкцию зубил.

Тип 1

--------------------------------

<*> Размеры для справок.

<**> Размер m для зубил всех видов с шириной рабочей части:

B = 5; 10 мм: B = 16; 20; 25 мм:

для

- 1,1 мм для

- 2,2 мм

для

- 1,4 мм для

- 2,9 мм

для

- 2,0 мм для

- 4,0 мм

для

- 2,4 мм для

- 4,8 мм

Черт. 1

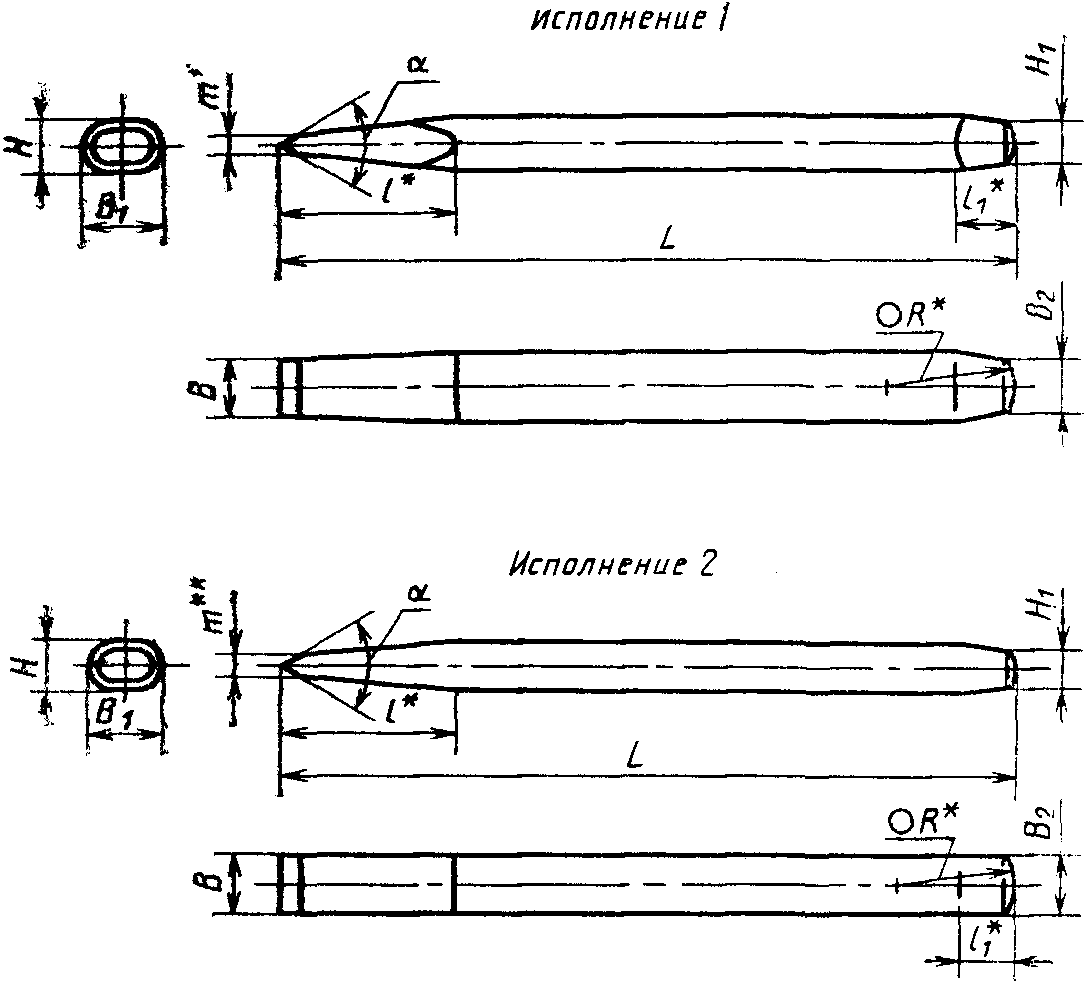

Тип 2

--------------------------------

<*> Размеры для справок.

<**> См. сноску под черт. 1.

Черт. 2

Таблица 1

Размеры в мм

????????????????????????????????????????????????????????????????????????????????????????????????????

Обозначение зубил ? Применяемость ?Тип?B ?B ?B ? L ? l ?l ?H ?H ?R, ?Масса,

???????????????????????????????????????? ? ?Поле ? 1? 2? ? ? 1? ? 1?не ?кг, не

Угол заточки (пред. откл. по 17-й ? ? ?допус-? ? ? ? ? ? ? ?ме-?более

степени точности ГОСТ 8908-81) ? ? ?ка h17? ? ? ? ? ? ? ?нее?

???????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ? ?

35° ? 45° ? 60° ? 70° ?35°?45°?60°?70°? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? ? ? ? ? Исполнение 1

? ? ? ? ? ? ? ? ?

2810-0121?2810-0122?2810-0123?2810-0124? ? ? ? ? 1 ? 5 ?12?11?100?30 ?10?8 ?7 ?35 ? 0,08

???????????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ?

2810-0137?2810-0138?2810-0139?2810-0140? ? ? ? ? 2 ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????? ? ????? ? ? ? ???????????

2810-0153?2810-0154?2810-0155?2810-0156? ? ? ? ? 1 ? 10 ? ? ?125? ? ? ? ?40 ? 0,10

???????????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ?

2810-0169?2810-0170?2810-0171?2810-0172? ? ? ? ? 2 ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0185?2810-0186?2810-0187?2810-0188? ? ? ? ? 1 ? 16 ?20?18?160?40 ?16?12?10?55 ? 0,28

???????????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ?

2810-0201?2810-0202?2810-0203?2810-0204? ? ? ? ? 2 ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0217?2810-0218?2810-0219?2810-0220? ? ? ? ? 1 ? 20 ?25?23?200?80 ?20?16?14?70 ? 0,55

???????????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ?

2810-0233?2810-0234?2810-0235?2810-0236? ? ? ? ? 2 ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0251?2810-0252?2810-0253?2810-0254? ? ? ? ? 1 ? 25 ?30?28?250?100?23?18?16?90 ? 0,63

???????????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ?

2810-0259?2810-0261?2810-0262?2810-0263? ? ? ? ? 2 ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? ? ? ? ? Исполнение 2

? ? ? ? ? ? ? ? ?

2810-0129?2810-0130?2810-0131?2810-0132? ? ? ? ? 1 ? 5 ?12?11?100?30 ?10?8 ?7 ?35 ? 0,08

???????????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ?

2810-0145?2810-0146?2810-0147?2810-0148? ? ? ? ? 2 ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????? ? ? ? ???????????

2810-0161?2810-0162?2810-0163?2810-0164? ? ? ? ? 1 ? 10 ?10?10?125? ? ? ? ?40 ? 0,10

???????????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ?

2840-0177?2810-0178?2810-0179?2810-0180? ? ? ? ? 2 ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0193?2810-0194?2810-0195?2810-0196? ? ? ? ? 1 ? 16 ?16?16?160?40 ?16?10?8 ?55 ? 0,28

???????????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ?

2810-0209?2810-0210?2810-0211?2810-0212? ? ? ? ? 2 ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0225?2810-0226?2810-0227?2810-0228? ? ? ? ? 1 ? 20 ?20?20?200?80 ?20?12?10?70 ? 0,55

???????????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ?

2810-0241?2810-0242?2810-0243?2810-0244? ? ? ? ? 2 ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0255?2810-0256?2810-0257?2810-0258? ? ? ? ? 1 ? 25 ?25?25?250?100?23?16?14?90 ?0,630

???????????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ?

2810-0264?2810-0265?2810-0266?2810-0267? ? ? ? ? 2 ? ? ? ? ? ? ? ? ? ?

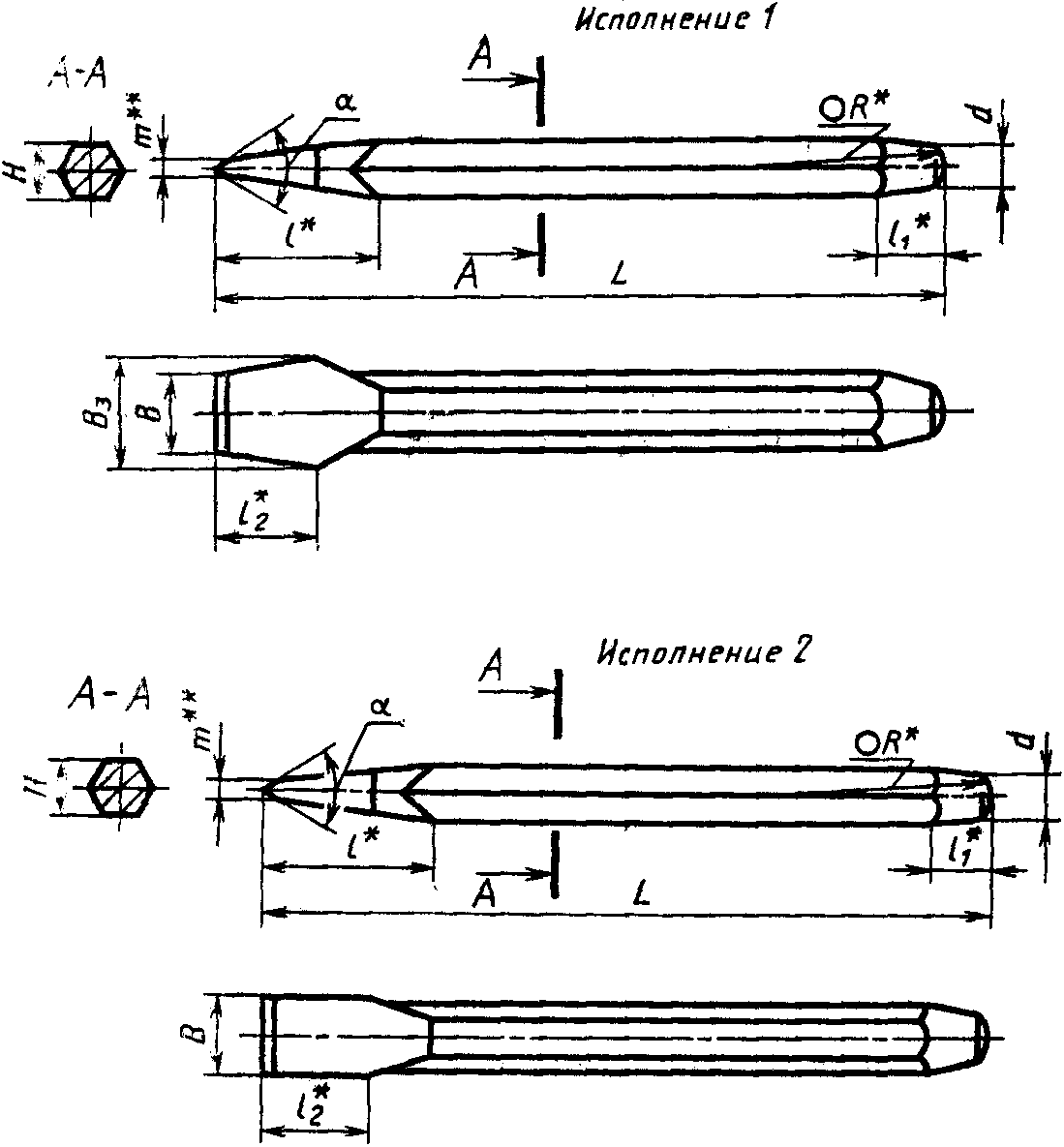

Тип 3

--------------------------------

<*> Размеры для справок.

<**> См. сноску под черт. 1.

Черт. 3

Таблица 2

Размеры в мм

??????????????????????????????????????????????????????????????????????????????????????????????????????

Обозначение зубил ? Применяемость ?B ?B ?B ?B ? L ? l ?l ?l ?H ?d ?R, ?Масса,

???????????????????????????????????????? ?Поле ? 1? 2? 3? ? ? 1? 2? ? ?не ?кг, не

Угол заточки (пред. откл. по 17-й ? ?допус-? ? ? ? ? ? ? ? ? ?ме-?более

степени точности ГОСТ 8908-81) ? ?ка h17? ? ? ? ? ? ? ? ? ?нее?

???????????????????????????????????????????????????????? ? ? ? ? ? ? ? ? ? ? ?

35° ? 45° ? 60° ? 70° ?35°?45°?60°?70°? ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? ? ? ? Исполнение 1

? ? ? ? ? ? ? ?

2810-0268?2810-0269?2810-0271?2810-0272? ? ? ? ? 10 ?- ?8 ?12?125?30 ?10?20?8 ?7 ?40 ? 0,10

??????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0273?2810-0274?2810-0275?2810-0276? ? ? ? ? 16 ?- ?12?20?160?40 ?16?25?12?10?55 ? 0,28

??????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0277?2810-0278?2810-0279?2810-0281? ? ? ? ? 20 ?- ?16?25?200?80 ?20?60?16?14?70 ? 0,55

??????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0282?2810-0283?2810-0284?2810-0285? ? ? ? ? 25 ?- ?18?30?250?100?23?75?18?16?90 ? 0,63

??????????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? ? ? ? Исполнение 2

? ? ? ? ? ? ? ?

2810-0286?2810-0287?2810-0289?2810-0291? ? ? ? ? 10 ?- ?8 ?- ?125?30 ?10?20?8 ?7 ?40 ? 0,10

??????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0292?2810-0293?2810-0294?2810-0295? ? ? ? ? 16 ?- ?12?- ?160?40 ?16?25?12?10?55 ? 0,28

??????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0296?2810-0297?2810-0298?2810-0299? ? ? ? ? 20 ?- ?16?- ?200?80 ?20?60?16?14?70 ? 0,55

??????????????????????????????????????????????????????????????????????????????????????????????????????

2810-0301?2810-0302?2810-0303?2810-0304? ? ? ? ? 25 ?- ?18?- ?250?100?23?75?18?16?90 ? 0,63

Примечания. 1. Допускается изготавливать зубила с плоской ударной частью и фаской не менее 1 мм, а зубила типов 1 и 2 длиной от 160 до 250 мм с углублениями до 1,5 мм с двух сторон на державке.

2. Для зубил, выпускаемых для розничной продажи через торговую сеть, значение допуска угла заточки устанавливается по согласованию с потребителем.

Тип 4

--------------------------------

<*> Размеры для справок.

Черт. 4

Таблица 2а

??????????????????????????????????????????????????????????????????

Обозначение?Применя-? B ?B ?B ? L ? l ?l ?l ? h ?h ?m ?R, не ?b

зубил ?емость ?h17? 1 ? 2? ? ? 1 ? 2? ? 1? ?менее ?

??????????????????????????????????????????????????????????????????

2810-0305 ? ?16 ?11 ?10?125? 30 ?10 ?45? 8 ?7 ?2 ? 35 ?3

??????????????????????????????????????????????????????????????????

2810-0306 ? ?20 ?12 ?11?160? 40 ?12 ?53?10 ?8 ?4 ? 40 ?4

??????????????????????????????????????????????????????? ?????????

2810-0307 ? ?25 ?20 ?18?200? 80 ?16 ?63?12 ?10? ? 55 ?4

??????????????????????????????????????????????????????? ?????????

2810-0308 ? ?30 ?25 ?23?250?100 ?20 ?70?16 ?14? ? 70 ?8

Пример условного обозначения зубила типа 2 исполнения 1 с размерами

, L = 160 мм, B = 16 мм, с покрытием Н12.Х1:

Зубило 2810-0203 Н12Х1 ГОСТ 7211-86

1.3. Предельные отклонения размеров, приведенных в табл. 1, кроме B и

для размеров конструктивных элементов, подвергаемых механической обработке, - +/- IT17 при изготовлении зубил из поковок по второму классу точности ГОСТ 7505-89.

Предельные отклонения размеров B (типы 1 и 2 исполнения 2), H и

при изготовлении зубил из проката - по ГОСТ 5210-82 и ГОСТ 2879-88.

1.1 - 1.3. (Измененная редакция, Изм. N 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Зубила должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

ИС NORMPROD: примечание.

Взамен ГОСТ 5950-73 Постановлением Госстандарта России от 04.06.2001 N 220-ст с 1 января 2002 года введен в действие ГОСТ 5950-2000.

2.2. Зубила должны изготовляться из инструментальной стали марок 7ХФ, 8ХФ по ГОСТ 5950-73 и У7А, У8А по ГОСТ 1435-74.

Допускается изготовлять зубила из сталей других марок с механическими свойствами в термически обработанном состоянии не ниже, чем у перечисленных марок сталей.

2.3. Твердость зубил должна соответствовать указанной:

рабочей части зубил на длине не менее 0,5l от режущей кромки для стали марок:

7ХФ, 8ХФ ........................................ 56...60

У7А, У8А ........................................ 54...58

ударной части зубил на длине не менее

от ударного торца для стали марок:

7ХФ, 8ХФ ........................................ 41,5...46,5

У7А, У8А ........................................ 36,5...41,5

2.4. Параметры шероховатости поверхностей зубил по ГОСТ 2789-73 под покрытия должны быть: режущих граней Ra <= 3,2j мкм, а остальных поверхностей - Ra <= 6,3 мкм.

2.5. Зубила должны иметь одно из защитно-декоративных покрытий, указанных в табл. 3.

Таблица 3

??????????????????????????????????????????????????????????????????

Группа ? Вид покрытия ? Обозначение покрытия

условий ? ???????????????????????

эксплуата- ? ? по ГОСТ ? по ГОСТ

ции по ГОСТ? ? 9.306-85 ? 9.032-74

9.303-84 ? ? ?

??????????????????????????????????????????????????????????????????

1 ? Окисное с промасливанием ?Хим. Окс. ? -

? ? прм. ?

? Фосфатное с промасливанием ?Хим. фос. ? -

? ? прм. ?

? Хромовое толщиной 9 мкм ? Х9 ? -

??????????????????????????????????????????????????????????????????

2 - 4 ? Хромовое толщиной 1 мкм с ? Н12.Х ? -

?подслоем никеля, нанесенного ? ?

?способом катодного ? ?

?восстановления, толщ. 12 мкм ? ?

? Цинковое толщиной 15 мкм с ? Ц15.хр. ? -

?хроматированием ? ?

? Фосфатное с последующей ? - ?Хим. фосф.

?окраской поверхностей зубила ? ?Эм. НЦ-132

?нитроглифталевой эмалью НЦ-132 ? ? разл. цв.

?различных цветов по II классу ? ? II

??????????????????????????????????????????????????????????????????

5 - 8 ? Кадмиевое толщиной 21 мкм с ? Кд 21.хр ? -

?хроматированием ? ?

? Хромовое толщиной 1 мкм с ? Нд.21.Х ? -

?подслоем никеля, нанесенного ? ?

?способом катодного восстановле-? ?

?ния, толщиной 14 и 7 мкм ? ?

Примечания.

1. По согласованию с потребителем допускается применять металлические и неметаллические покрытия по ГОСТ 9.303-84, ГОСТ 9.306-85, ГОСТ 9.032-74 по защитно-декоративным свойствам, не уступающим указанным в табл. 3.

2. Зубила, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративное покрытие не ниже 2 - 4 группы условий эксплуатации по ГОСТ 9.303-84.

Допускается по согласованию с потребителем применение защитно-декоративных покрытий 1-й группы условий эксплуатации.

2.4, 2.5. (Измененная редакция, Изм. N 1).

2.6. При окисном, фосфатном и лакокрасочном покрытиях режущая часть и торец ударной части должны быть осветлены.

Допускается по согласованию с потребителем изготовлять зубила без осветления.

2.7. Качество покрытий зубил должно соответствовать требованиям ГОСТ 9.301-86 и ГОСТ 9.032-74.

2.8. Внешний вид зубил, предназначенных для экспорта, должен соответствовать образцу-эталону, утвержденному в установленном порядке.

2.9. Переточка зубил осуществляется до длины их рабочей части не более 0,25l.

2.10. Надежность зубил определяется полным установленным ресурсом, выраженным отрубкой ленты из стали марки Ст6 по ГОСТ 380-88 высотой не менее 20 мм с размерами (толщина x длину): 3 x 300 и 3 x 400 мм для зубил длиной 100 - 160 мм, изготовленных соответственно из углеродистой и легированной сталей, и 5 x 400 и 5 x 500 мм для остальных зубил.

Критерием предельного состояния является появление расклепанных участков на ударной части зубила или появление радиуса затупления на рабочей части более 0,4 мм.

2.11. На державке каждого зубила должны быть четко нанесены:

товарный знак предприятия-изготовителя;

ширина режущей кромки;

марка стали (для зубил, изготовленных из хромванадиевой стали);

цена (для розничной продажи).

2.12. Консервация зубил - по ГОСТ 9.014-78 для категорий условий хранения 2.

Внутренняя упаковка зубил - ВУ-1, ВУ-5, ВУ-7 по ГОСТ 9.014-78.

2.13. Каждое зубило, предназначенное для розничной продажи, должно быть уложено в индивидуальную потребительскую тару.

2.14. Остальные требования к маркировке и упаковке транспортной и потребительской тары - по ГОСТ 18088-83.

2.10 - 2.14. (Введены дополнительно, Изм. N 1).

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки - по ГОСТ 26810-86.

3.2. Периодические испытания, в том числе испытания на надежность, следует проводить один раз в два года не менее чем на 10 зубилах. Испытаниям подвергают зубила из легированной и углеродистой стали одного типоразмера.

(Введен дополнительно, Изм. N 1).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размеры зубил должны контролироваться универсальными или специальными (скобы, шаблоны и т.д.) измерительными средствами.

4.2. Проверка твердости рабочей и ударной части зубил - по ГОСТ 9013-59.

4.3. Шероховатость поверхностей зубил проверяют сравнением с образцами шероховатости или профилометрами (профилографами).

4.4. Качество гальванических покрытий контролируют по ГОСТ 9.302-88, лакокрасочных покрытий - по ГОСТ 9.032-74.

4.5. Работоспособность зубил должна проверяться путем отрубки от полосы из стали марки Ст6 по ГОСТ 380-88 высотой не менее 20 мм ленты с размерами (толщина x ширина): 3 x 50 мм для зубил длиной 100 и 125 мм, 5 x 75 для остальных зубил.

Допускается применять сталь других марок с механическими свойствами, аналогичными свойствам стали марки Ст6.

После испытаний на режущей кромке зубил не должно быть вмятин, трещин, выкрошенных мест и притупления, а на ударной части - выкрошенных мест, трещин и расклепанных участков.

4.6. Испытания зубил на надежность проводят на испытательных стендах (или вручную). При этом результаты испытаний считаются удовлетворительными, если каждое из контролируемых зубил не достигнет предельного состояния.

(Введен дополнительно, Изм. N 1).

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение зубил - по ГОСТ 18088-83.

(Измененная редакция, Изм. N 1).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель должен гарантировать соответствие зубил требованиям настоящего стандарта при соблюдении условий эксплуатации и хранения, установленных настоящим стандартом.

6.2. Гарантийный срок эксплуатации - 6 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления - с момента получения потребителем.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/51/gost_12680.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
