"ГОСТ 13525.14-77. Межгосударственный стандарт. Бумага и картон. Метод определения воздухопроницаемости"
(утв. и введен в действие Постановлением Госстандарта СССР от 08.12.1977 N 2831)
(ред. от 01.12.1987)

Настоящий стандарт распространяется на бумагу и картон и устанавливает метод определения воздухопроницаемости.

Стандарт распространяется на бумагу и картон с воздухопроницаемостью от 10^-2 до 10² мкм/(Па·с) (от 1 до 6000 см³/мин).

Стандарт не распространяется на крепированную бумагу и гофрированный картон.

Сущность метода заключается в измерении объема воздуха, прошедшего через определенную площадь образца бумаги или картона за единицу времени при определенном разрежении под образцом.

1.1. Отбор проб - по ГОСТ 8047.

2.1. Для испытания должны применяться:

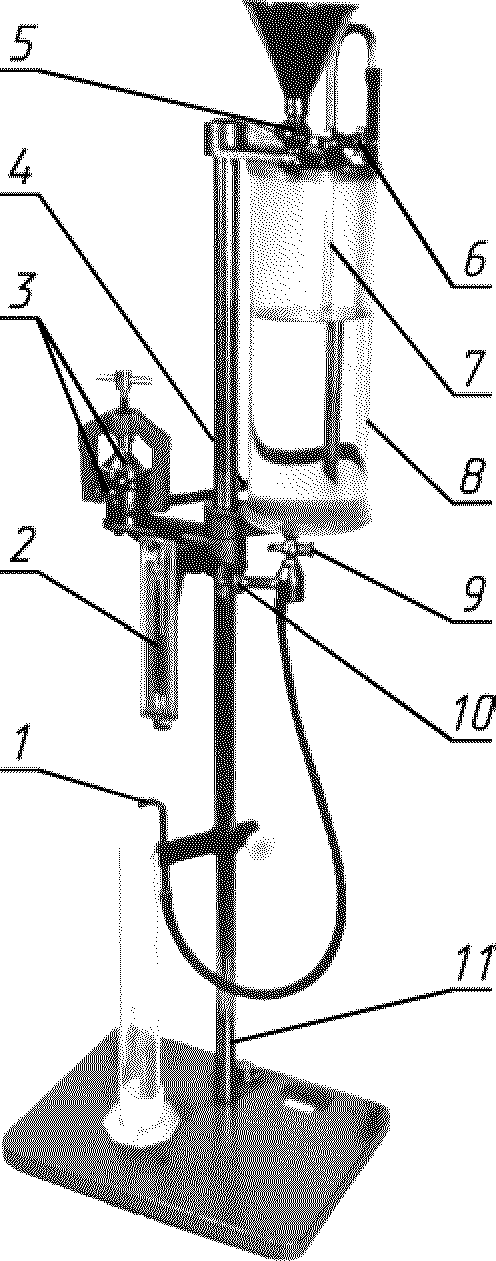

Прибор типа дензометра Шоппера с верхним пределом измерения 500 см³/мин и более, показанный на чертеже.

На штативе 11 помещен цилиндрический сосуд 8, соединенный резиновой трубкой 4 с зажимом для закрепления образца 3.

Зажим соединен с мановакуумметром 2. Сосуд плотно перекрыт с обеих сторон металлическими крышками. В верхней крышке имеются отверстия для трубки 7, воздушного крана 6 и воронки, снабженной краном 5.

К штативу прикреплена сливная трубка 1, так чтобы ее можно было перемещать вверх и вниз по штативу. Сливная трубка соединена резиновым шлангом с нижней крышкой через патрубок, в котором находится кран 9 и регулировочный вентиль 10.

Прибор должен отвечать перечисленным ниже требованиям.

Зажимное устройство должно обеспечивать герметичное закрепление образца, испытуемая площадь которого должна составлять 10 см².

Диаметр отверстия кольцевого зажима должен быть (35,70 +/- 0,05) мм. Сменный зажим овальной формы применяют для испытания узких полос бумаги шириной не менее 25 мм. Размеры отверстия овального зажима должны быть: длина (69,90 +/- 0,05) мм, ширина (15,00 +/- 0,05) мм.

Мановакуумметр для измерения разрежения должен иметь верхний предел измерения не менее 1 кПа (100 мм вод. ст.).

В приборах, используемых для измерения воздухопроницаемости менее 25 см³/мин, должны применяться мановакуумметры с верхним пределом 2,5 кПа (250 мм вод. ст.).

Мановакуумметр должен иметь цену деления 0,01 кПа (1 мм вод. ст.) и погрешность измерения не более 0,02 кПа (2 мм вод. ст.). Допускается применять мановакуумметры с ценой деления 0,05 кПа (5 мм вод. ст.) и погрешностью 0,05 кПа (5 мм вод. ст.).

В комплект прибора должны входить уплотнительное резиновое кольцо и резиновая прокладка для проверки герметичности прибора. Прибор должен быть герметичен. При перекрытом резиновой прокладкой отверстии зажима и установленном разрежении, соответствующем верхнему пределу измерения мановакуумметра, не должно быть снижения уровня воды в мановакуумметре в течение 10 мин. Допускается применение прибора типа дензометра Шоппера с другим способом взаимного перемещения цилиндрического сосуда и сливной трубки.

Вода дистиллированная по ГОСТ 6709.

Мерные цилиндры вместимостью от 5 до 1000 см³ по ГОСТ 1770.

Секундомер.

3.1. От листов пробы отбирают не менее 11 листов для испытания. Из каждого листа вырезают образец размером (60 +/- 1)·(100 +/- 1) мм и обозначают на нем верхнюю и сеточную стороны.

Если листы пробы в виде узких полос шириной не менее 25 мм, образцы должны нарезаться длиной не менее 120 мм.

3.2. Образцы перед испытанием кондиционируют по ГОСТ 13523 при относительной влажности воздуха, температуре и продолжительности, указанных в нормативно-технической документации на продукцию.

3.3. На образцах не допускаются отверстия, складки, морщины и другие повреждения, на их поверхности не должно быть печати и водяных знаков.

4.1. Образец закрепляют в зажиме прибора. Измерение воздухопроницаемости проводят отдельно для верхней и сеточной сторон. Испытывают по пять образцов для каждой стороны. Для определения воздухопроницаемости по сеточной стороне образец закрепляют сеточной стороной вниз, а по верхней стороне - верхней стороной вниз.

Тонкую лощеную бумагу испытывают с одной стороны и закрепляют в зажиме с применением уплотнительного резинового кольца.

4.2. Сосуд прибора заполняют дистиллированной водой с температурой, отвечающей режиму кондиционирования.

Для определения условий испытания проводят предварительное испытание на одном образце.

Разрежение, отсчитанное по вакуумметру, регулируют передвижением сливной трубки (перемещением цилиндрического сосуда) так, чтобы оно составляло 1 кПа. После этого измеряют объем жидкости в см³, вытекшей за 1 мин. В соответствии с этим значением по таблице выбирают условия испытания.

4.3. При испытании скорость истечения воды должна быть такой, чтобы установить разрежение, соответствующее указанному в таблице.

При установившемся постоянном разрежении измеряют объем воды, вытекшей в течение времени, указанного в таблице, если в стандарте на продукцию не указано другое время.

4.4. Испытание проводят в тех же стандартных атмосферных условиях, при которых кондиционируют образцы.

5.1. За результат измерения воздухопроницаемости принимают среднее арифметическое десяти определений или среднее арифметическое результатов 5 измерений для каждой стороны отдельно в зависимости от требований в стандарте на продукцию.

5.2. Воздухопроницаемость вычисляют одним из следующих способов.

5.1, 5.2. (Измененная редакция, Изм. N 2).

5.2.1. Воздухопроницаемость в см³/мин вычисляют по формуле

где V - объем прошедшего через образец воздуха, см³;

- разрежение, кПа;

t - время испытания, мин.

5.2.2. Воздухопроницаемость в мкм/(Па·с) вычисляют по формуле

где V - объем прошедшего через образец воздуха, см³;

A - испытуемая площадь образца, см²;

- разрежение, Па;

t - время испытания, с.

5.2.1, 5.2.2. (Введены дополнительно, Изм. N 2).

5.3. Результат в см³/мин округляют:

при значении показателя до 25 см³/мин включительно - до 1; св. 25 до 100 см³/мин - до 5; св. 100 до 200 см³/мин - до 10; св. 200 см³/мин - до 20.

Результаты испытания, выраженные в мкм/(Па·с), округляют до трех значащих цифр.

5.4. Относительная погрешность измерения с доверительной вероятностью 95% не должна превышать:

+/- 5% - при воздухопроницаемости от 25 до 100 см³/мин;

+/- 10% - при воздухопроницаемости менее 25 см³/мин и свыше 100 см³/мин.
