Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 20 декабря 1984 г. N 4851
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БАНКИ ЖЕСТЯНЫЕ ЦИЛИНДРИЧЕСКИЕ КРУГЛЫЕ ДЛЯ КОНСЕРВОВ
РАЗМЕРЫ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ
Cylindric round tins for canned food.
Sizes of constructive elements
ГОСТ 26384-84
Список изменяющих документов
(в ред. Изменения N 1, утв. в сентябре 1986 г.,
Изменения N 2, утв. в августе 1987 г.)
Группа Д81
ОКСТУ 0079
МКС 55.120
Дата введения
1 января 1987 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством машиностроения для легкой и пищевой промышленности и бытовых приборов
РАЗРАБОТЧИКИ
А.Е. Розенбелов, М.Д. Ронкин, И.П. Доколина, Ю.В. Нассонов, В.М. Гаврилова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.12.84 N 4851
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта, приложения
ГОСТ 5981-88
1, 4, 5, приложение 3
ГОСТ 24373-80
2
5. Ограничение срока действия снято Постановлением Госстандарта от 02.10.91 N 1581
6. ПЕРЕИЗДАНИЕ с Изменениями N 1, 2, утвержденными в сентябре 1986 г., августе 1987 г. (ИУС 12-86, 12-87)
Переиздание (по состоянию на август 2008 г.)
1. Настоящий стандарт распространяется на цилиндрические круглые банки по ГОСТ 5981 и крышки к ним, изготовляемые из жести, и устанавливает форму и размеры конструктивных элементов неукупоренных банок и крышек, а также размеры профилей формующих частей деталей штампов, предназначенных для изготовления концов.
(Измененная редакция, Изм. N 2).
2. Классификация конструктивных элементов банок и крышек, а также их параметров и соответствующие термины и определения - по ГОСТ 24373.
3. (Исключен, Изм. N 2).
4. Размеры сборных банок должны соответствовать указанным на черт. 1 и в табл. 1, 1а.
Примечание. Размер A для построения профиля и контроля инструмента.
Черт. 1
Таблица 1
мм
Обозначение банки по ГОСТ 5981
Внутренний диаметр банки d
Высота банки H1
Ширина борта b
+0,1
-0,3
Номин.
Пред. откл.
Номин.
Пред. откл.
34
50,5
+/- 0,10
41,7
+/- 0,35
2,8
24
53,7
10
58,7
36
75,7
25
83,5
+/- 0,50
39
113,5
35
59,5
46,7
+/- 0,35
20
62,7
23
75,7
4
72,8
70,2
7
83,5
+/- 0,50
9
95,2
46
108,5
43
114,2
22
74,1
39,6
+/- 0,35
38
83,4
45,8
5
51,8
6
56,4
37
91,0
26,8
40
41,8
41
69,8
42
75,8
44
94,5
+/- 0,50
45
125,5
21
99,0
20,8
+/- 0,35
2
26,8
3
40,2
8
53,0
11
69,8
12
81,6
+/- 0,50
13
123,6
14
153,1
+/- 0,15
172,0
3,0
47
267,0
15
215,0
+/- 0,20
249,3
3,2
48
223,0
252,3
Примечание. Размер высоты банки H1 является факультативным до 1 января 1989 г.
Таблица 1а
мм
Внутренний диаметр банки d
Радиус борта R1
-0,10
Высота борта A
+/- 0,05
50,5
2,2
2,24
59,5
72,8
2,38
74,1
83,4
91,0
99,0
2,56
153,1
2,5
2,86
215,0
3,12
223,0
4.1. Размеры, отмеченные на черт. 1 знаком "*", определяются размерами технологического инструмента, приведенными на черт. 1 и в табл. 1а, и контролируются на нем.
4, 4.1. (Измененная редакция, Изм. N 1).
5. Размеры цельных банок должны соответствовать указанным на черт. 2 и в табл. 2, 3.
Черт. 2
Примечание. Размер (4 +/- 0,5) мм - для контроля размера .
Таблица 2
Размеры в мм
Обозначение банки по ГОСТ 5981
Номинальный внутренний диаметр банки d
Высота банки H1
+/- 0,30
57
72,8
16,8
58
20,8
59
24,8
60
26,8
1
30,3
4
69,8
38
83,4
45,8
37
91,0
26,8
40
41,8
41
69,8
21
99,0
19,8
2
27,3
3
38,3
8
50,3
Примечание. Размер высоты банки H1 является факультативным до 1 января 1989 г.
Таблица 3
мм
Номинальный внутренний диаметр банки d
Номинальная толщина жести s
Наружный диаметр стенки Dm (по матрице)
Внутренний диаметр стенки Dp <*> (по пуансону)
Радиус борта R2
+0,1
Номин.
Пред. откл.
Номин.
Пред. откл.
72,8
0,22
73,28
+0,02
72,5 - 72,8
+/- 0,05
1,6 - 2,0
83,4
83,88
83,1 - 83,4
91,0
91,48
90,7 - 91,0
99,0
0,22
99,52
+0,03
98,7 - 99,0
0,25
99,58
--------------------------------
<*> Номинальные размеры выбирают в зависимости от механических свойств жести.
5.1. Размеры банок, отмеченные на черт. 2 знаком "*", определяются соответствующими размерами технологического инструмента, приведенными в табл. 3, и контролируются на нем.
6. Размеры крышек должны соответствовать указанным на черт. 3 и в табл. 4.
Размеры профилей формующих частей деталей штампов для концов должны соответствовать указанным на чертеже и в табл. 1 и 2 приложения 1а.
Черт. 3
Примечание. Размер h определяют количеством крышек n в стопе высотой 50 мм (см. табл. 4).
Таблица 4
Размеры в мм
Внутренний диаметр банки d
Глубина вытяжки крышки C
+0,05
-0,10
Наружный диаметр крышки D1
+/- 0,30
Внутренний диаметр завитка крышки D2
+/- 0,30
Количество крышек и в стопе высотой 50 мм, шт.
+1
-2
50,5
2,95
60,0
58,2
29
59,5
69,1
67,4
72,8
3,00
83,0
81,1
28
74,1
84,1
82,2
83,4
93,4
91,6
91,0
101,3
99,4
99,0
109,5
107,5
27
153,1
3,05
164,3
162,1
25
215,0
3,10
227,2
224,7
24
223,0
235,2
232,7
Примечание. Размеры D1 и D2 являются факультативными до 1 января 1989 г.
Таблица 5
мм
Внутренний диаметр банки d
Радиус завитка R
+0,1
Св. 43,5 до 122,0 включ.
0,9
Св. 122,0 до 248,0 включ.
1,0
6.1. Размеры крышек, отмеченные на черт. 3 знаком "*", определяются размерами технологического инструмента, приведенными в приложении 1а, и контролируются на нем.
6.2. Радиус завитка определяется соответствующим размером технологического инструмента, приведенным в табл. 5, и контролируется на нем.
Диаметры режущих поверхностей матрицы и пуансона к штампам для концов приведены в приложении 1б.
Размеры рельефов матриц и пуансонов к штампам для концов приведены в приложении 1в.
Указанные размеры рельефов соответствуют рекомендуемым диаметрам режущих поверхностей матрицы и пуансона (см. приложение 1б).
6. 6.1, 6.2. (Измененная редакция, Изм. N 2).
7. Параметры продольного шва приведены в приложении 1, параметры закаточного шва - в приложении 2.
8. Межоперационные размеры заготовок банок и крышек приведены в приложении 3.
Указанные размеры соответствуют рекомендуемым параметрам продольного и закаточного швов (см. приложения 1 и 2).
9. Допускается по согласованию с потребителем изготовлять банки и крышки с другими размерами элементов, соответствующими технологическому инструменту, введенному в эксплуатацию до 1 января 1987 г.
Приложение 1
Рекомендуемое

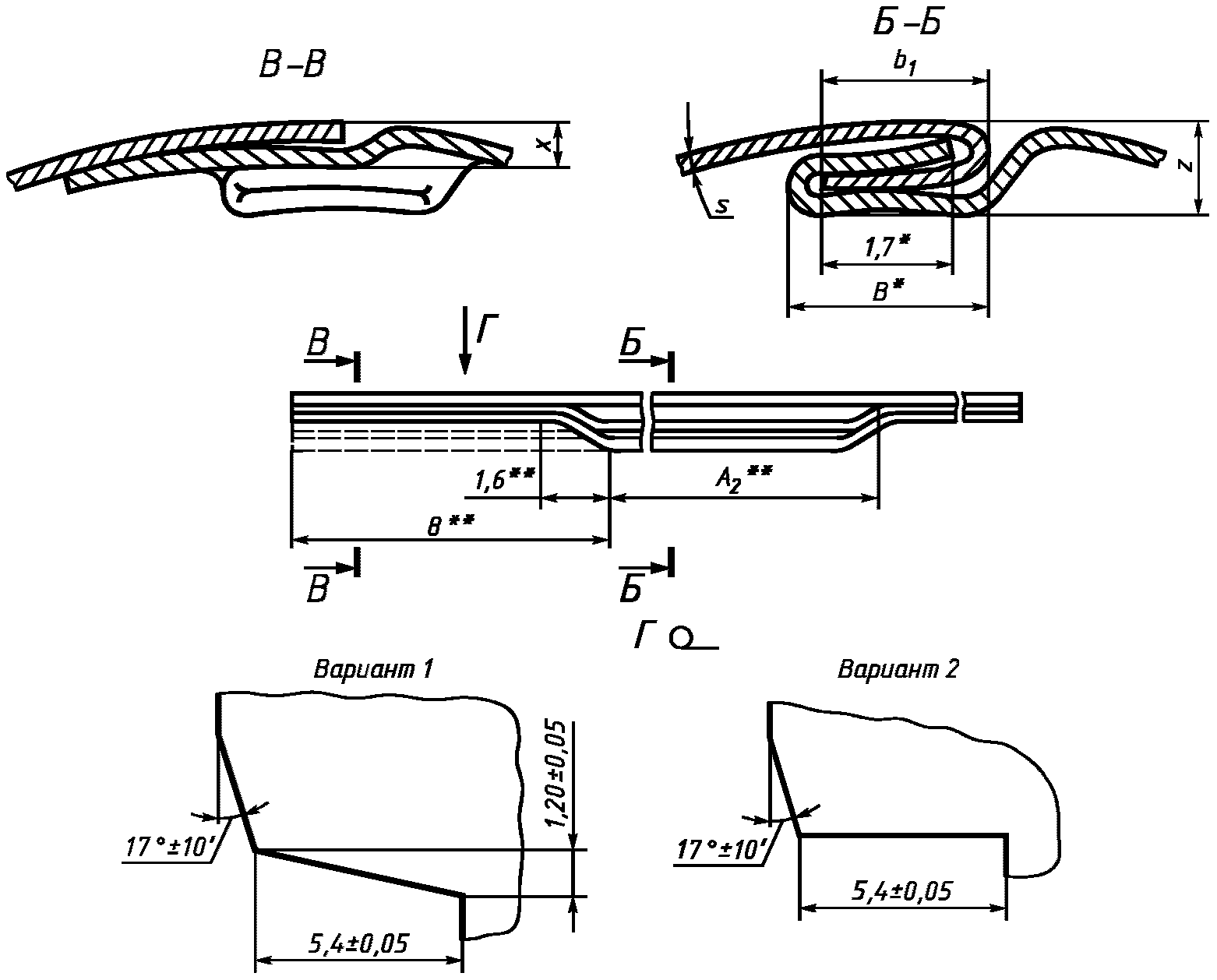

ПАРАМЕТРЫ ПРОДОЛЬНОГО ШВА
1. Конструктивные элементы и размеры продольного шва неотбортованного корпуса сборных банок внутренним диаметром св. 43,5 до 186,0 мм приведены на чертеже.
1.1. Наружная сторона торцевой зоны (нахлестки) может быть выполнена в одном из двух исполнений (вариант 1 или 2).
1.2. Размеры (5,4 +/- 0,05) мм, (1,20 +/- 0,05) мм и 17° +/- 10' контролируют на технологическом инструменте.
2. Номинальную длину консоли внутреннего крючка (A2) в миллиметрах вычисляют по формуле
A2 = Hb - 16,
где Hb - ширина бланка (см. приложение 3), мм.
(Измененная редакция, Изм. N 1).
3. Максимальные значения толщины замка (z) и толщины нахлестки (x) в миллиметрах неотбортованного корпуса после пайки в зависимости от толщины жести корпуса (s) вычисляют по формулам:
z = 4s + 0,20;
x = 2s + 0,25.
4. Расчетные значения ширины шва (B) и ширины наружного крючка (b1) в миллиметрах вычисляют по формулам:
B = 1,7 + 3s;
b1 = 1,7 + 1,5s.
--------------------------------
<*> Размеры для справок.
<**> Размеры до склепывания (для справок).
Приложение 1а
Обязательное

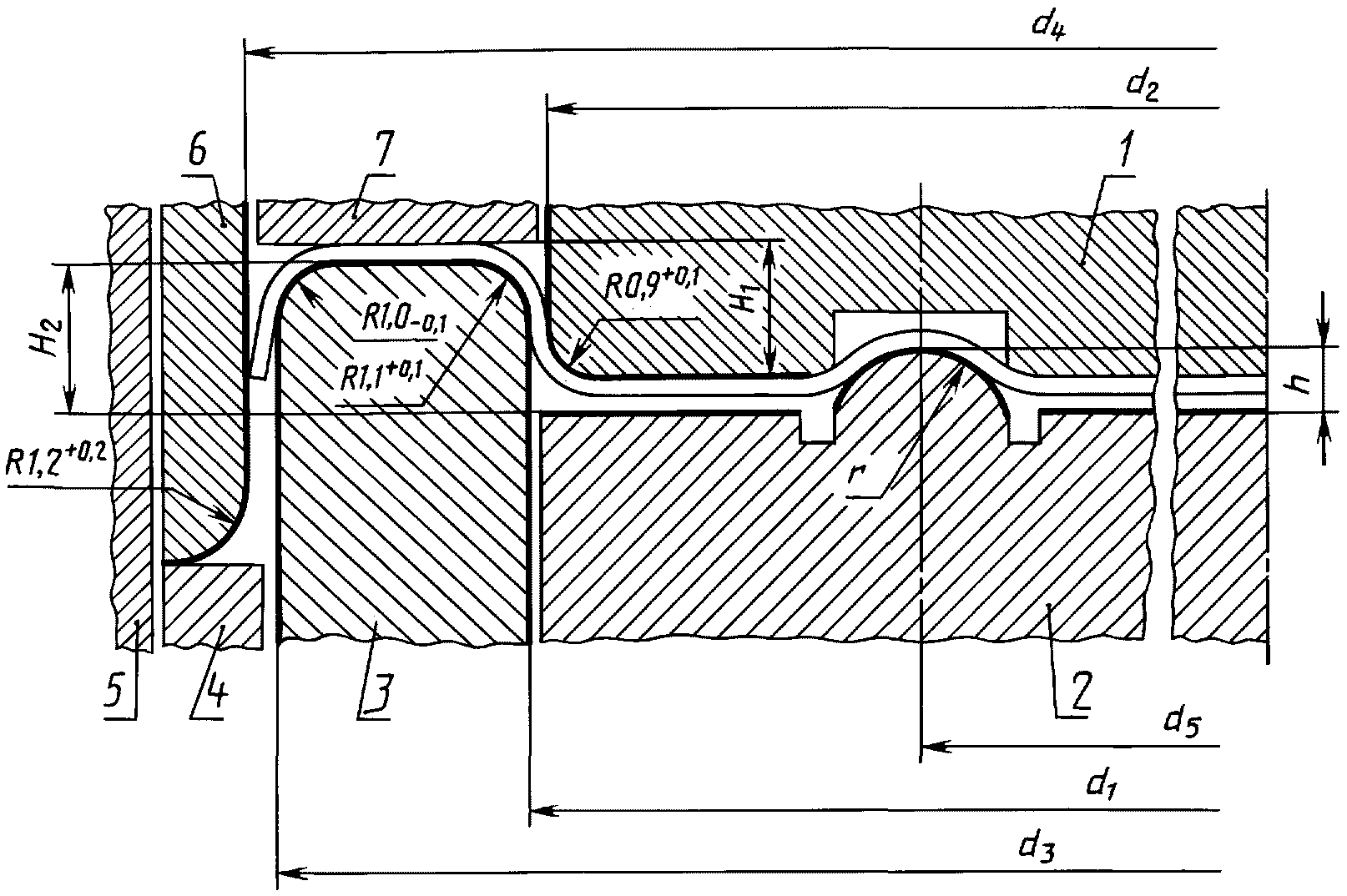

РАЗМЕРЫ ПРОФИЛЕЙ ФОРМУЮЩИХ ЧАСТЕЙ ДЕТАЛЕЙ ШТАМПОВ ДЛЯ КОНЦОВ
1 - рельеф пуансона; 2 - рельеф матрицы;
3 - отбортовочное кольцо; 4 - прижимное кольцо;
5 - матрица; 6 - пуансон; 7 - выталкивающее кольцо
Таблица 1
мм
Внутренний диаметр банки d
Номинальная толщина материала концов t
d1
d2
d3
d4
d5, не более
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
50,5
0,20
50,71
+0,030
50,17
-0,02
60,46
-0,020
60,99
+0,030
36,0
0,22
50,75
60,42
59,5
0,20
59,71
59,17
69,59
70,12
45,0
0,22
59,75
69,55
72,8
0,22
73,04
+0,035
72,46
83,34
-0,025
83,90
+0,035
59,0
0,25
73,10
83,28
74,1
0,22
74,34
73,76
84,65
85,21
60,5
0,25
74,40
84,59
83,4
0,22
83,64
83,06
94,03
94,59
69,0
0,25
83,70
93,97
91,0
0,22
91,24
90,66
101,69
102,31
77,0
0,25
91,30
101,63
99,0
0,25
99,30
98,66
110,06
110,68
85,0
0,28
99,36
110,00
153,1
0,28
153,46
+0,040
152,76
-0,03
164,81
-0,030
165,50
+0,040
134,5
0,32
153,54
164,73
215,0
0,32
215,43
+0,045
214,65
227,48
228,24
+0,045
-
0,36
215,51
227,40
223,0
0,32
223,43
222,65
235,49
236,25
-
0,36
223,51
235,41
Таблица 2
мм
Внутренний диаметр банки d
H1
+0,04
H2
+0,04
-0,02
h, не более
r, не более
От 50,0 до 59,5 включ.
2,95
3,05
1,5
4,0
Св. 59,5 до 122,0 включ.
3,00
3,10
Св. 122,0 до 186,0 включ.
3,05
3,15
5,0
Св. 186,0 до 250,0 включ.
3,10
3,20
-
-
ПРИЛОЖЕНИЕ 1а. (Введено дополнительно, Изм. N 2).
Приложение 1б
Рекомендуемое
ДИАМЕТРЫ РЕЖУЩИХ ПОВЕРХНОСТЕЙ МАТРИЦЫ
И ПУАНСОНА К ШТАМПАМ ДЛЯ КОНЦОВ
1 - матрица; 2 - пуансон
мм
Внутренний диаметр банки d
50,5
59,5
72,8
74,1
83,4
91,0
99,0
153,1
215,0
223,0
,
65,6
74,8
89,0
90,05
99,36
107,2
115,85
171,0
234,4
242,4
ПРИЛОЖЕНИЕ 1б. (Введено дополнительно, Изм. N 2).
Приложение 1в
Справочное

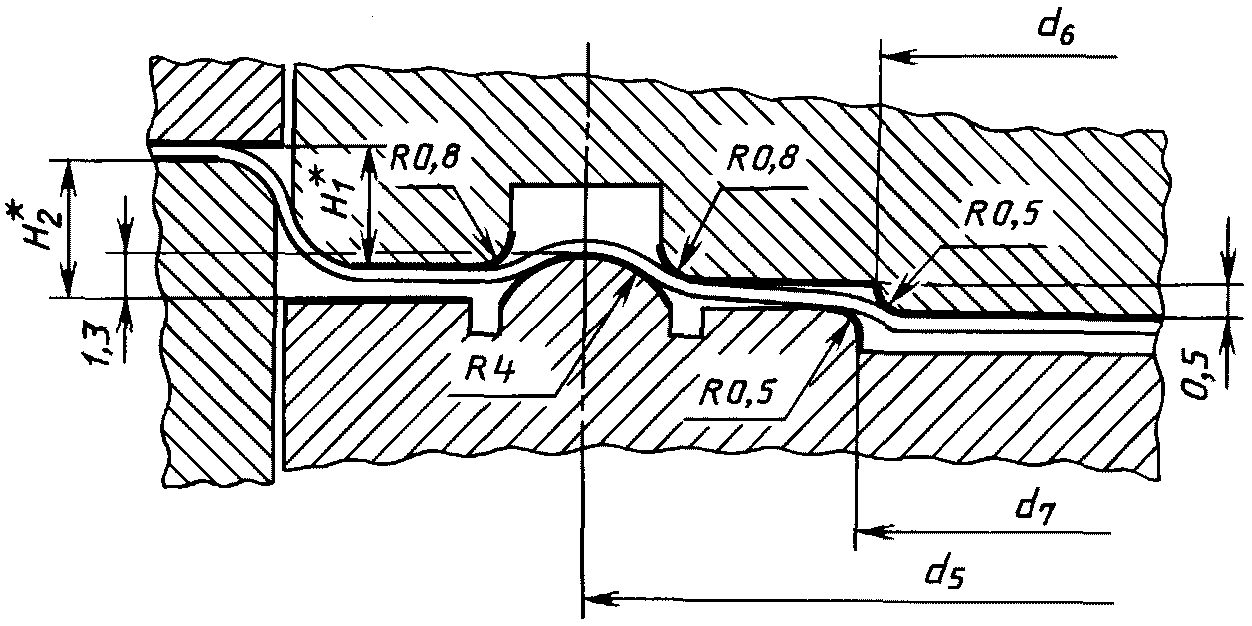

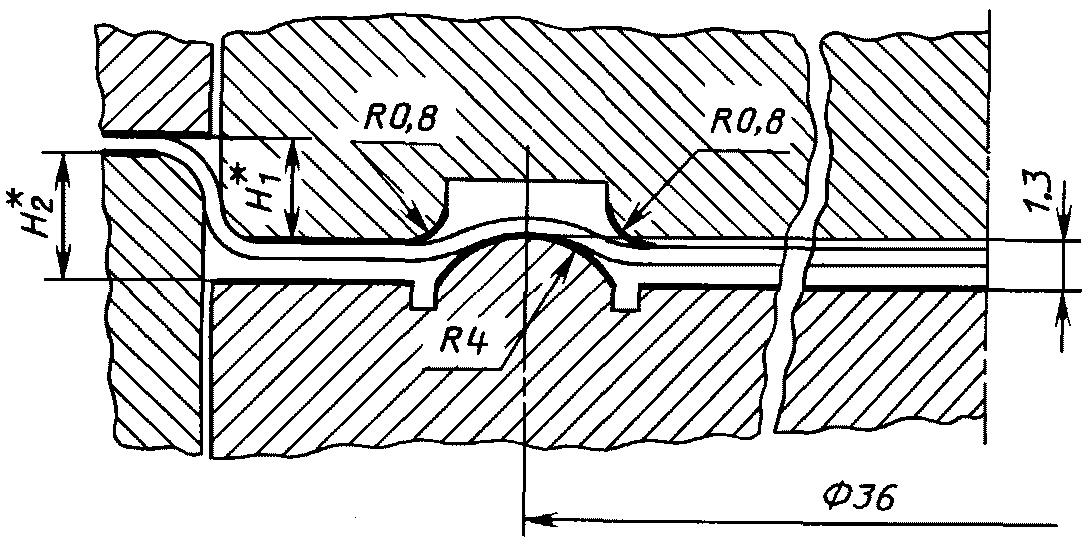

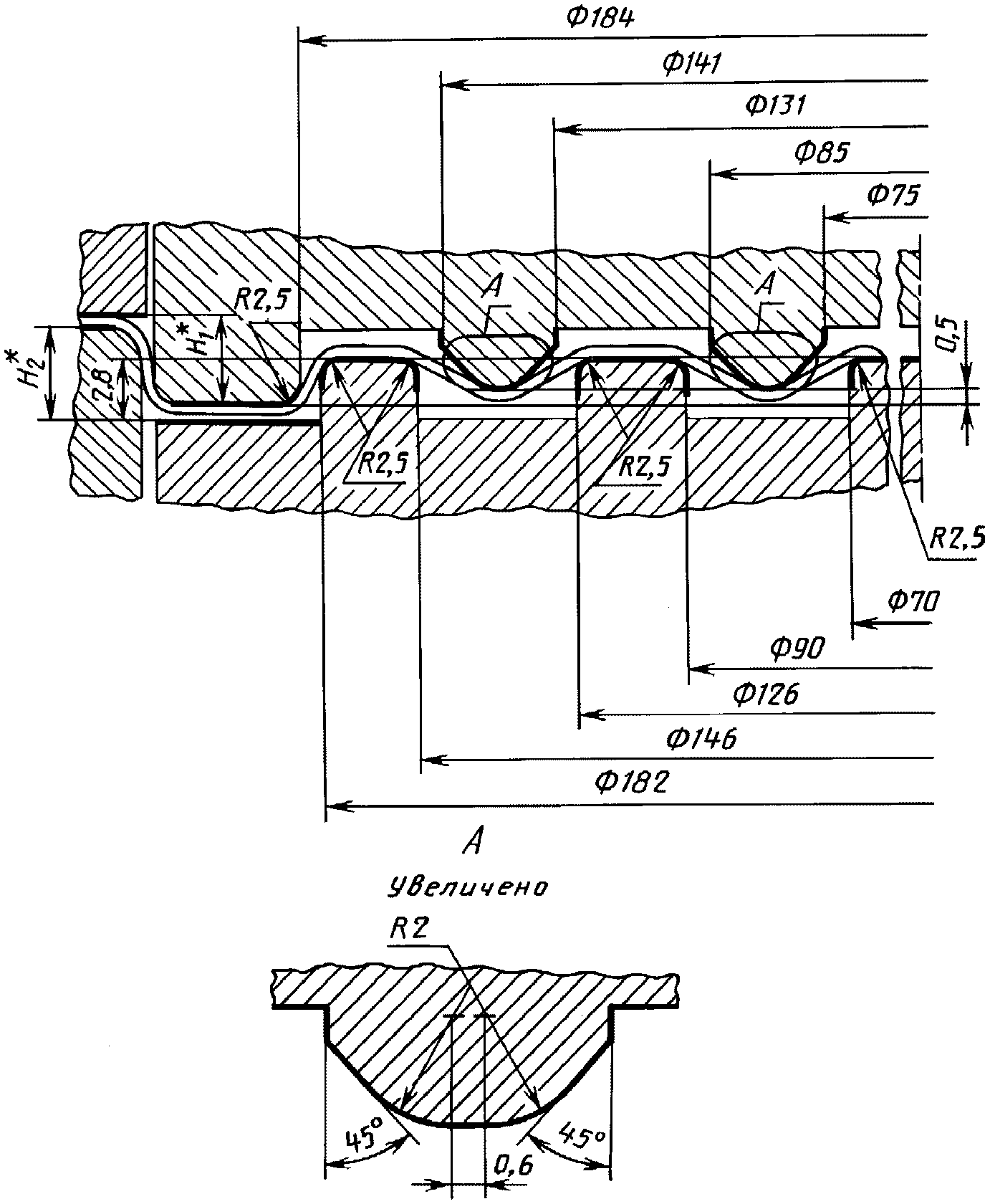

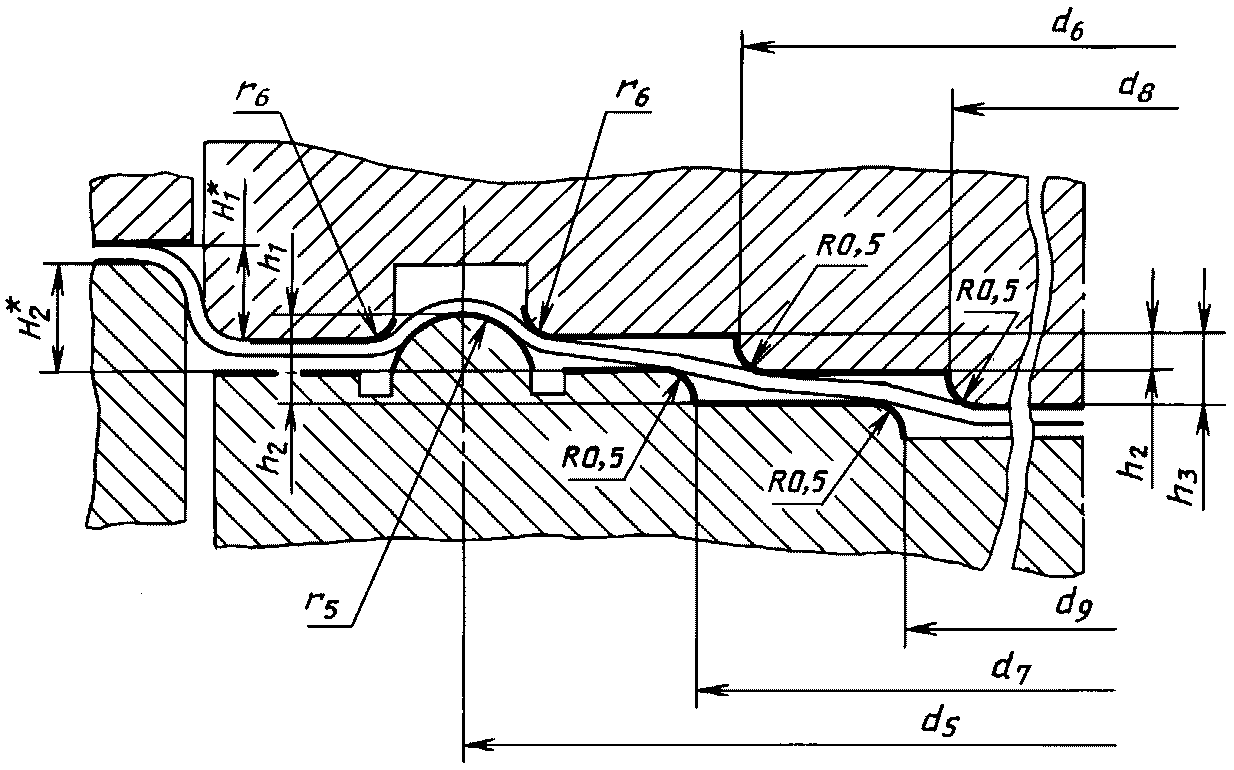

РАЗМЕРЫ РЕЛЬЕФОВ МАТРИЦ И ПУАНСОНОВ К ШТАМПАМ ДЛЯ КОНЦОВ
1. Размеры рельефов штампов для концов к банкам внутренним диаметром 50,5 мм приведены на черт. 1, для диаметров 215 и 223 мм - на черт. 2.
2. Размеры рельефов штампов для концов к банкам других диаметров приведены в таблице и на черт. 3, 4.
Примечание. Размеры, отмеченные на черт. 1 - 4 знаком "*", приведены в приложении 1а.
Размеры в мм
Внутренний диаметр банки d
Номер чертежа
d5
d6
d7
d8
d9
r5
r6
h1
h2
h3
59,5
3
45,0
29,0
30,0
-
-
-
-
-
-
-
72,8
58,5
41,0
42,0
74,1
58,5
41,0
42,0
83,4
68,0
46,0
47,0
91,0
76,6
56,6
57,6
99,0
4
84,6
66,4
67,4
50,4
51,4
4,0
0,8
1,3
0,5
1,16
153,1
136,0
106,0
109,0
81,0
84,0
5,0
0,5
1,5
0,8
1,60
Черт. 1
Черт. 2
Черт. 3
Черт. 4
ПРИЛОЖЕНИЕ 1в. (Введено дополнительно, Изм. N 2).
Приложение 2
Рекомендуемое

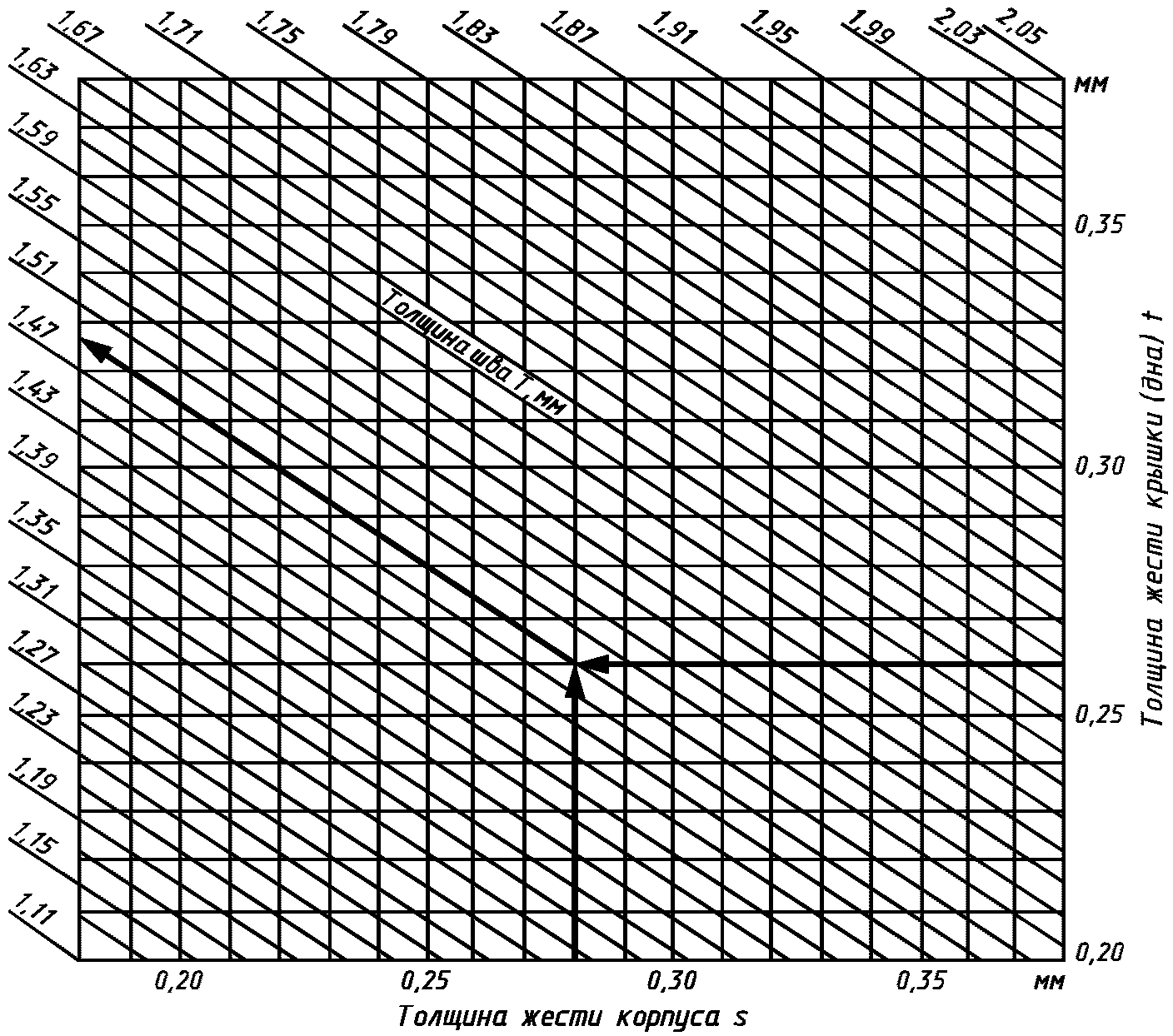

ПАРАМЕТРЫ ЗАКАТОЧНОГО ШВА
1. Размеры элементов закаточного шва в зависимости от диаметра банки и толщины жести приведены на черт. 1 и в табл. 1.
Черт. 1
Таблица 1
Размеры элементов закаточного шва
мм
Внутренний диаметр банки d
Толщина жести (номин.)
Ширина шва L
Глубина посадки C1
Ширина крючка корпуса B1
Ширина крючка крышки B2
дна t
корпуса s
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Св. 43,5 до 59,5 включ.
0,20
0,18
2,90
+0,25
-0,10
3,10
+0,30
-0,10
1,95
+0,25
-0,15
1,75
+0,25
-0,15
0,20
0,22
0,20
2,95
1,85
Св. 59,5 до 91,0 включ.
0,22
0,20
3,00
3,15
2,00
1,90
0,22
0,25
0,22
Св. 91,0 до 122,0 включ.
0,25
0,22
3,05
1,95
0,25
0,28
0,25
Св. 122,0 до 186,0 включ.
0,28
0,25
3,10
3,20
2,05
2,00
0,28
0,32
0,28
Св. 186,0 до 248,0 включ.
0,32
0,28
3,15
+0,25
-0,15
3,25
+0,35
-0,10
2,10
2,05
0,32
0,36
0,32
2. Номинальное значение толщины закаточного шва T определяют по номограмме черт. 2 в зависимости от толщины жести корпуса s и дна t каждой контролируемой банки. Действительное замеренное значение толщины закаточного шва не должно отклоняться от определенного по номограмме более чем на 0,1 мм.
Номограмма для определения толщины закаточного шва
Черт. 2
3. Ширина перекрытия закаточного шва E должна быть не менее значения, оговоренного в табл. 2.
4. Коэффициент опускания Kо должен быть не более 0,3.
Kо вычисляют по формуле
,
где F и G - значения размеров элементов шва, определяемых в соответствии с черт. 1, мм.
Таблица 2
Ширина перекрытия закаточного шва E
мм
Внутренний диаметр банки d
E, не менее
Внутренний диаметр банки d
E, не менее
Св. 43,5 до 59,5 включ.
0,9 <*>; 1,0
Св. 122,0 до 186,0 включ.
1,15
Св. 59,5 до 91,0 включ.
1,05
Св. 186,0 до 248,0 включ.
1,25
Св. 91,0 до 122,0 включ.
1,10
--------------------------------
<*> При толщине материала дна t = 0,20 мм.
Примечание. Указанные значения E соответствуют минимальному коэффициенту перекрытия Kп = 0,45.
Kп вычисляют по формуле
,
где G - размер элемента шва согласно черт. 1, мм.
Приложение 3
Справочное
РАЗМЕРЫ ЗАГОТОВОК ДЛЯ ИЗГОТОВЛЕНИЯ КОРПУСОВ БАНОК
1. Размеры бланков для изготовления корпусов банок (черт. 1) приведены в табл. 1. Указанные размеры бланков соответствуют параметрам продольного и закаточного швов, приведенным в приложениях 1 и 2.
Черт. 1
Таблица 1
Размеры в мм
Обозначение банки по ГОСТ 5981
Длина бланка Lb
Ширина бланка Hb
Обозначение банки по ГОСТ 5981
Длина бланка Lb
Ширина бланка Hb
34
165,9
45,1
37
293,3
30,1
24
57,1
40
45,1
10
62,1
41
73,1
36
79,1
42
79,1
25
86,9
44
97,9
39
116,9
45
128,9
35
194,1
50,1
21
318,7
24,1
20
66,1
2
30,1
23
79,1
3
43,5
4
236,0
73,5
8
56,3
7
86,9
11
73,1
9
98,5
12
84,9
46
111,9
13
126,9
43
117,5
14
-
175,3
22
240,2
42,9
47
270,3
38
269,5
49,1
15
252,9
5
55,1
48
255,9
6
59,8
2. Высоту корпусов банок H0 в миллиметрах (черт. 2) вычисляют по формуле
,
где H и - соответственно наружная высота и допускаемое отклонение по высоте по ГОСТ 5981;
- уменьшение высоты корпуса по сравнению с высотой неотбортованного корпуса.
Значения приведены в табл. 2.
Таблица 2
мм
Внутренний диаметр банки d
Св. 43,5 до 59,5 включ.
3,20
Св. 59,5 до 91,0 включ.
3,10
Св. 91,0 до 122,0 включ.
3,00
Св. 122,0 до 186,0 включ.
3,10
Св. 186,0 до 248,0 включ.
3,40
Черт. 2
3, 4. (Исключены, Изм. N 2).


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/51/gost_34251.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
