"ГОСТ 591-69* (СТ СЭВ 2641-80). Государственный стандарт Союза ССР. Звездочки к приводным роликовым и втулочным цепям. Методы расчета и построения профиля зуба и инструмента. Допуски"
(введен Постановлением Госстандарта СССР от 25.04.1969 N 509)
(ред. от 27.08.1986)

* Переиздание (октябрь 1986 г.) с Изменениями N 1, 2, 3, утвержденными в июне 1980 г., июне 1982 г.; Пост. N 2399 от 16.06.82, в августе 1986 г.; Пост. N 2501 от 27.08.86 (ИУС 8-80, 10-82, 11-86).

Настоящий стандарт распространяется на звездочки к приводным роликовым и втулочным цепям по ГОСТ 13568-75 и ГОСТ 21834-76 с геометрической характеристикой зацепления .

Стандарт полностью соответствует СТ СЭВ 2641-80.

1.1. Стандарт устанавливает два профиля зубьев звездочек:

без смещения центров дуг впадин;

со смещением центров дуг впадин.

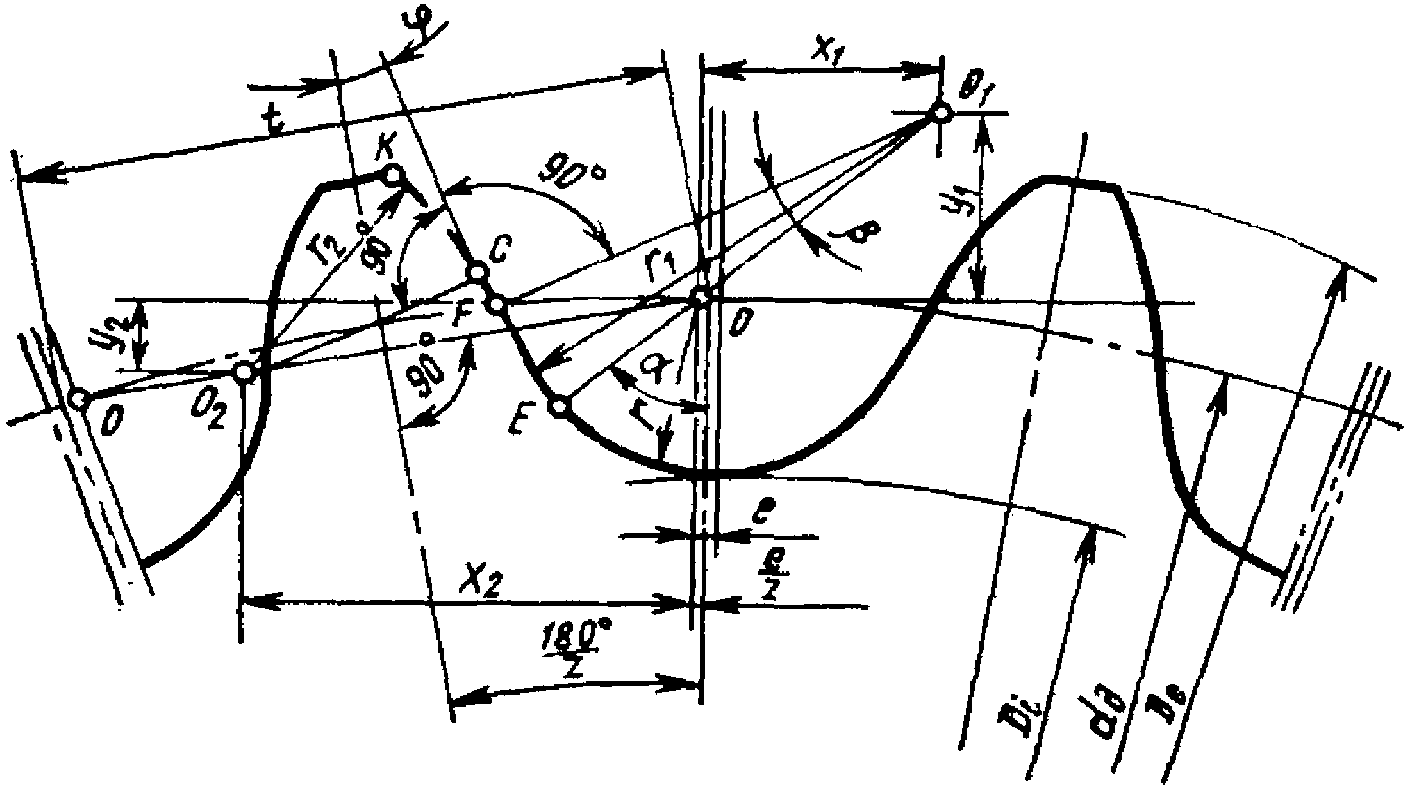

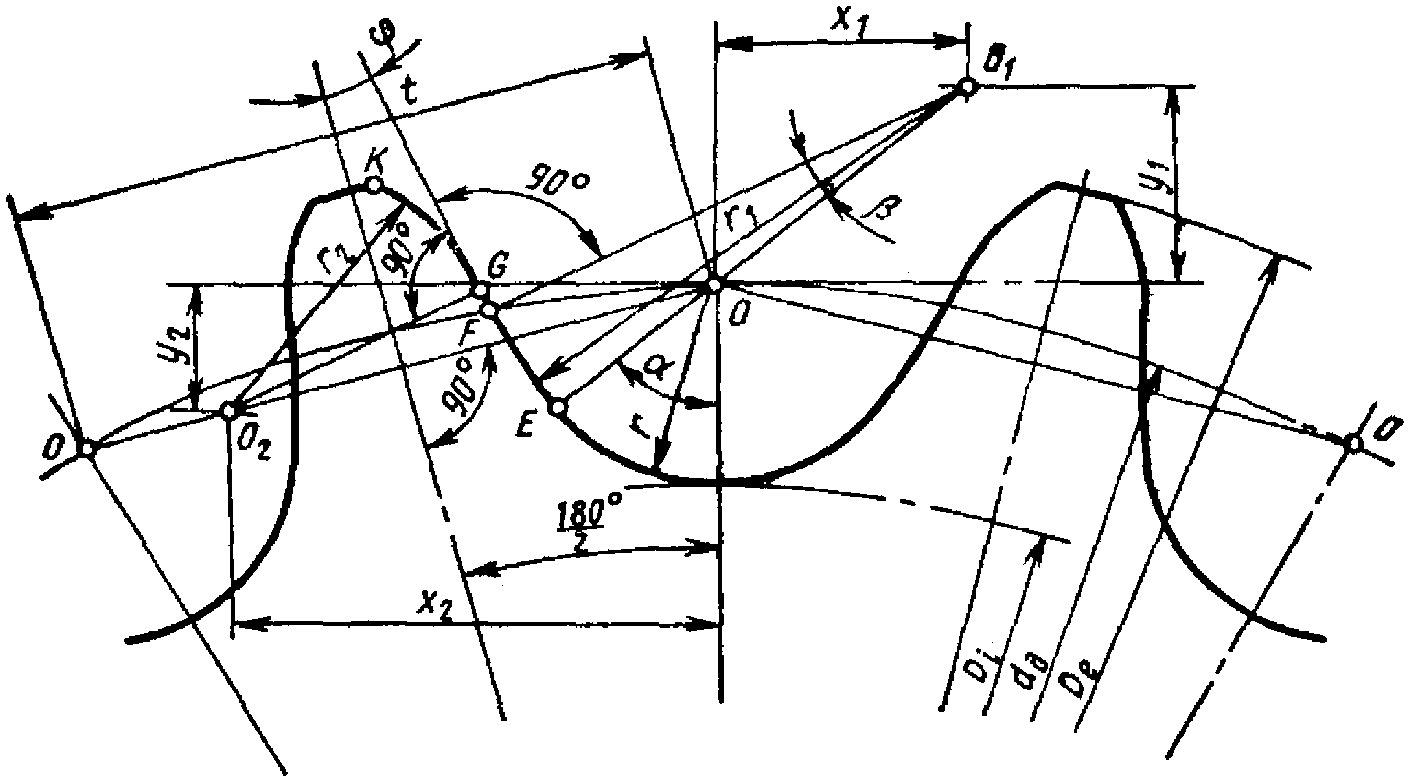

1.2. Расчет и построение теоретического (исходного) профиля зубьев следует выполнять в соответствии с черт. 1 и 2 и табл. 1.

1.3. Диаметр окружности выступов следует вычислять с точностью до 0,1 мм, остальные линейные размеры - до 0,01 мм, а угловые - до 1'.

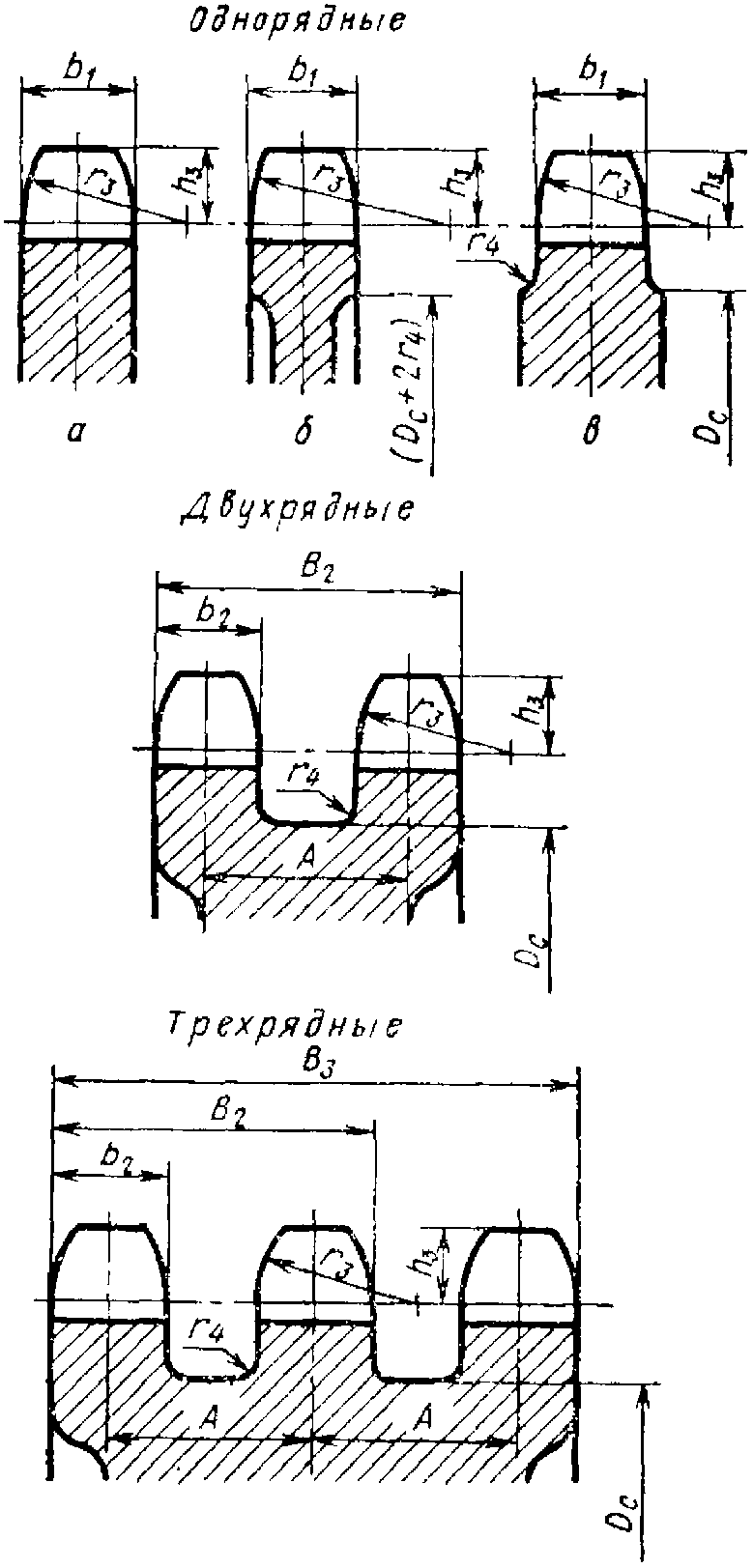

1.4. Расчет и построение основных размеров зубьев и венцов однорядной, двухрядной и многорядной звездочки в поперечном сечении следует выполнять в соответствии с черт. 3 и табл. 2.

--------------------------------

<*> При d_д < 150 мм допускается

1.5. Размеры зубьев и венцов звездочек в поперечном сечении следует вычислять с точностью до 0,1 мм; для однорядной звездочки варианта a (черт. 3) допускается округление величины b₁ до 1 мм в меньшую сторону. Размер D_c следует округлять до 1 мм.

1.6. Размеры зубьев и венцов звездочек для приведены в приложении.

2.1. Настоящий стандарт устанавливает три группы точности размеров зубьев и венцов звездочек.

Предельные отклонения размеров зубьев и венцов звездочек по группам точности должны соответствовать приведенным в табл. 3.

Примечание. Допуск на размеры п. 5 для однорядной звездочки варианта a (черт. 3) настоящим стандартом не нормируется.

2.2. Параметр шероховатости поверхности зубьев Ra следует принимать в зависимости от окружной скорости до 8 м/с не более 6,3 мкм, свыше 8 м/с - не более 3,2 мкм.

2.3. Предельные отклонения диаметра отверстия ступицы звездочки следует принимать не ниже H8.

2.2, 2.3. (Введены дополнительно, Изм. N 2).

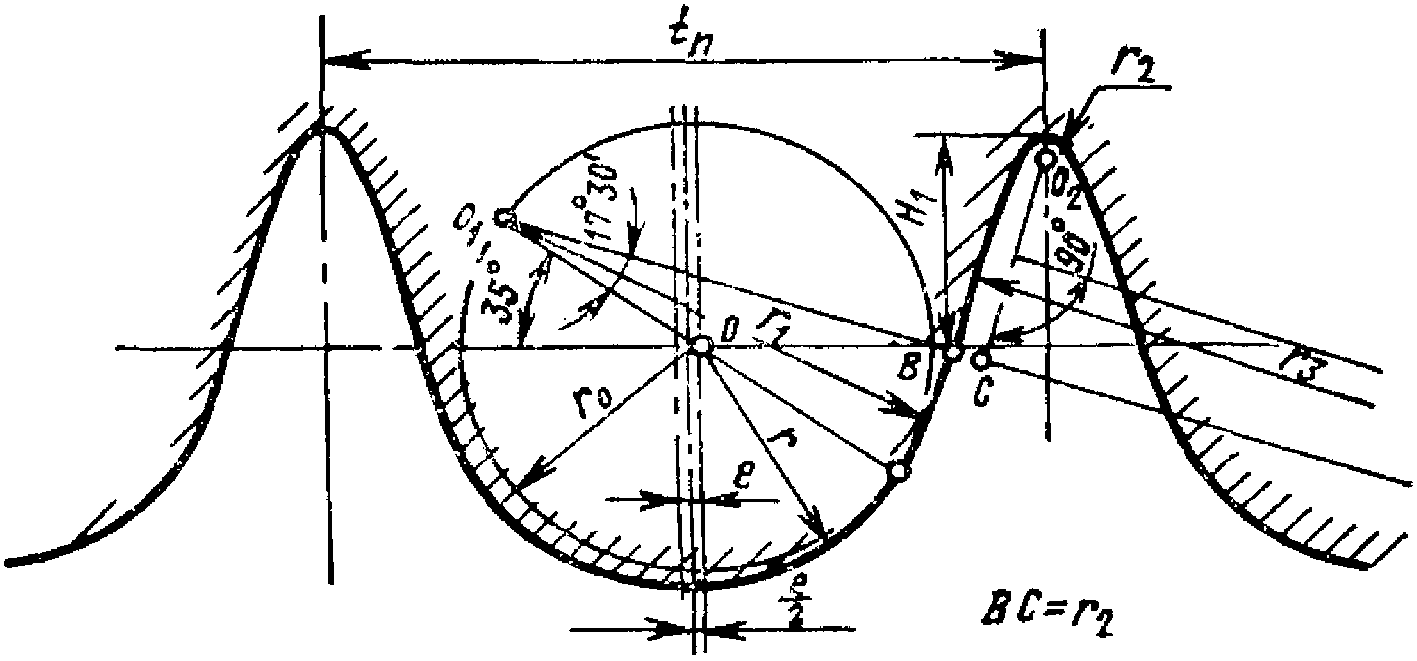

3.1. Расчет и построение профиля основной рейки в нормальном сечении при изготовлении зубьев звездочки методом обкатки по диаметру делительной окружности d_д для звездочек с числом зубьев z >= 9 следует выполнять в соответствии с черт. 4 и табл. 4.

Примечание. Центр дуги радиуса r₃ лежит на пересечении перпендикуляра, восстановленного из середины отрезка O₂C, с продолжением линии O₁BC.

3.2. Профиль зуба звездочек, получаемый методом обкатки, на участке EFGK (черт. 1, 2) отклоняется от теоретического (исходного) профиля. Величина отклонения зависит от числа зубьев и не превышает в нормальном направлении к теоретическому профилю на участке EFG 0,01t и на участке GK 0,015t.

3.3. При расчете и построении основной рейки без смещения центров дуг впадин величину e следует принимать равной нулю.

3.4. Расчет и построение профиля дисковой фрезы для нарезания зубьев звездочек с числом зубьев z >= 7 следует выполнять в соответствии с черт. 5 и табл. 5.

3.5. При расчете дисковых фрез для нарезания зубьев звездочек без смещения центров дуг впадин величину e следует принимать равной нулю.

3.6. Профиль зуба звездочек, получаемый методом деления при нарезании дисковыми фрезами, полностью соответствует теоретическому (исходному) профилю только при расчетном числе зубьев z₁ данной группы.

3.7. Линейные размеры червячных и дисковых фрез следует вычислять с точностью до 0,01 мм, а угловые - до 1'.

Звездочки с профилем без смещения центров дуг впадин рекомендуется применять в особо точных кинематических реверсивных передачах с одно- и двухрядными цепями. В остальных случаях рекомендуется применять звездочки с профилем со смещением центров дуг впадин.

Буквенные обозначения параметров, приведенные в приложении, соответствуют ГОСТ 591-69.
