"ГОСТ 23360-78* (СТ СЭВ 189-79). Государственный стандарт Союза ССР. Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки"
(введен в действие Постановлением Госстандарта СССР от 17.11.1978 N 3034)
(ред. от 01.11.1986)

"ГОСТ 23360-78* (СТ СЭВ 189-79). Государственный стандарт Союза ССР. Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки"
(введен в действие Постановлением Госстандарта СССР от 17.11.1978 N 3034)
(ред. от 01.11.1986)


Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 17 ноября 1978 г. N 3034
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
СОЕДИНЕНИЯ ШПОНОЧНЫЕ С ПРИЗМАТИЧЕСКИМИ ШПОНКАМИ
РАЗМЕРЫ ШПОНОК И СЕЧЕНИЙ ПАЗОВ. ДОПУСКИ И ПОСАДКИ
Basic norms of interchangeability. Keys couplings
with prismatic Keys. Keys dimensions and Keyways sections.
Limits and fits
ГОСТ 23360-78*
(СТ СЭВ 189-79)
Список изменяющих документов
(в ред. Изменения N 1, утв. в марте 1984 г.,
Изменения N 2, утв. в ноябре 1986 г.)
Группа Г14
Взамен
ГОСТ 8788-68,
ГОСТ 8789-68
и ГОСТ 7227-58
в части призматических шпонок
Постановлением Государственного комитета СССР по стандартам от 17 ноября 1978 г. N 3034 дата введения установлена
с 1 января 1980 года
Постановлением Госстандарта СССР N 1268 от 23.05.90 снято ограничение срока действия
Переиздание (август 1993 г.) с Изменениями N 1, 2, утвержденными в марте 1984 г., в ноябре 1986 г. (ИУС 7-84, 2-87)
1. Настоящий стандарт распространяется на шпоночные соединения с призматическими шпонками и устанавливает размеры и предельные отклонения размеров призматических шпонок и соответствующих им шпоночных пазов на валах и во втулках.
Стандарт полностью соответствует СТ СЭВ 189-79.
Стандарт соответствует рекомендации ИСО/Р 773-69.
2. Размеры шпонок и их предельные отклонения должны соответствовать указанным на черт. 1 и в табл. 1.

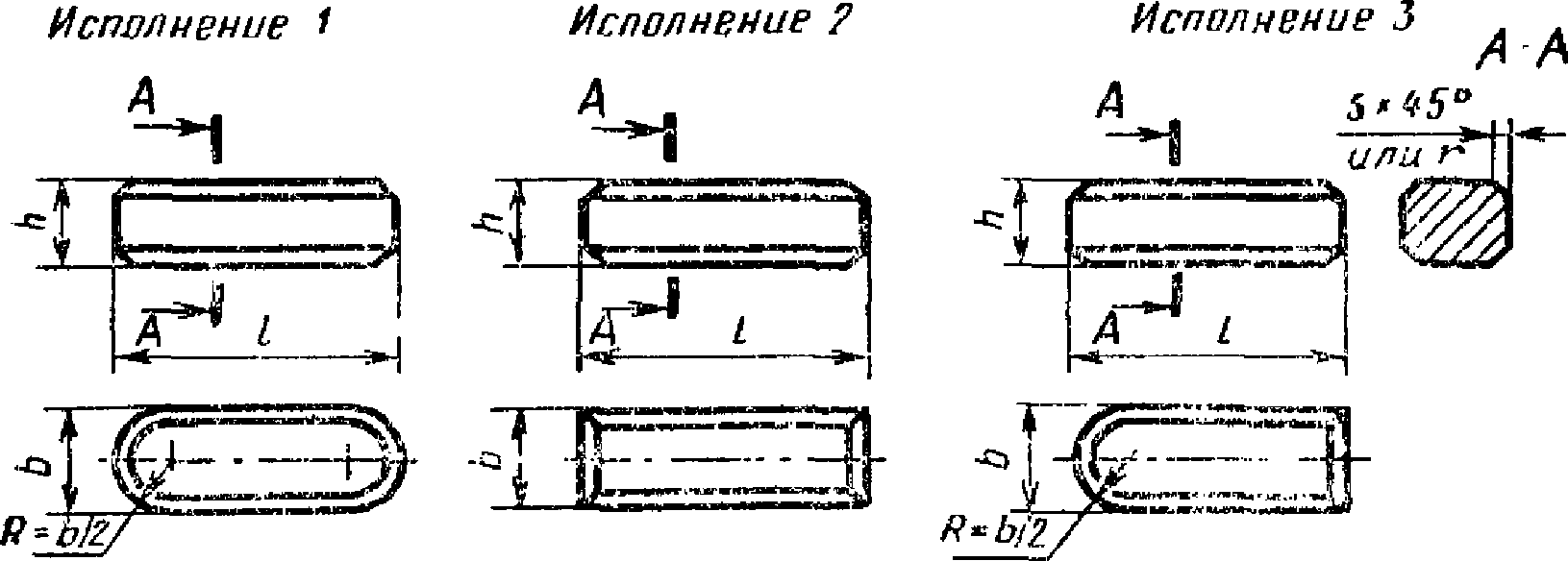

Черт. 1
Таблица 1
мм
Ширина b (пред. откл. h9)
Высота h (пред. откл. h11; h9)
Размер фаски s или радиус r
Длина l
(пред. откл. h14)
не более
не менее
от
до
2
2
0,25
0,16
6
20
3
3
6
36
4
4
8
45
5
5
0,40
0,25
10
56
6
6
14
70
7
7
16
63
8
7
18
90
10
8
0,60
0,40
22
110
12
8
28
140
14
9
36
160
16
10
45
180
18
11
50
200
20
12
0,80
0,60
56
220
22
14
63
250
24
14
25
14
70
280
28
16
80
320
32
18
90
360
36
20
1,20
1,00
100
400
40
22
100
400
45
25
110
450
50
28
125
500
56
32
2,00
1,60
140
500
63
32
160
500
70
36
180
500
80
40
3,00
2,50
200
500
90
45
220
500
100
50
250
500
Примечания:
1. У шпонок с высотой от 2 до 6 мм предельные отклонения высоты соответствуют h9.
2. Допускается применять шпонки длиной, выходящей за указанные пределы диапазонов длин. При этом длины свыше 500 мм следует выбирать из ряда Ra20 по ГОСТ 6636-69.
3. Наименьшая фаска s и радиус r даны для ответственных шпоночных соединений.
4. Допускается по заказу потребителя изготовлять шпонки высотой от 2 до 6 мм с предельными отклонениями по h11.
5. Шпонки 7 x 7 мм и 24 x 14 мм допускается применять только для крепления режущего инструмента.
Пример условного обозначения шпонки исполнения 1, размерами b = 18 мм, h = 11 мм, l = 100 мм:
Шпонка 18 x 11 x 100 ГОСТ 23360-78
То же, исполнения 2:
Шпонка 2-18 x 11 x 100 ГОСТ 23360-78
(Измененная редакция, Изм. N 1, 2).
3. Длины шпонок должны выбираться из ряда: 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200; 220; 250; 280; 320; 360; 400; 450; 500 мм.
4. Материал - сталь чистотянутая для шпонок по ГОСТ 8787-68. Допускается применять другую сталь с временным сопротивлением разрыву не менее 590 МПа (60 кгс/мм2).
5. Размеры сечений пазов и их предельные отклонения должны соответствовать указанным на черт. 2 и в табл. 2.

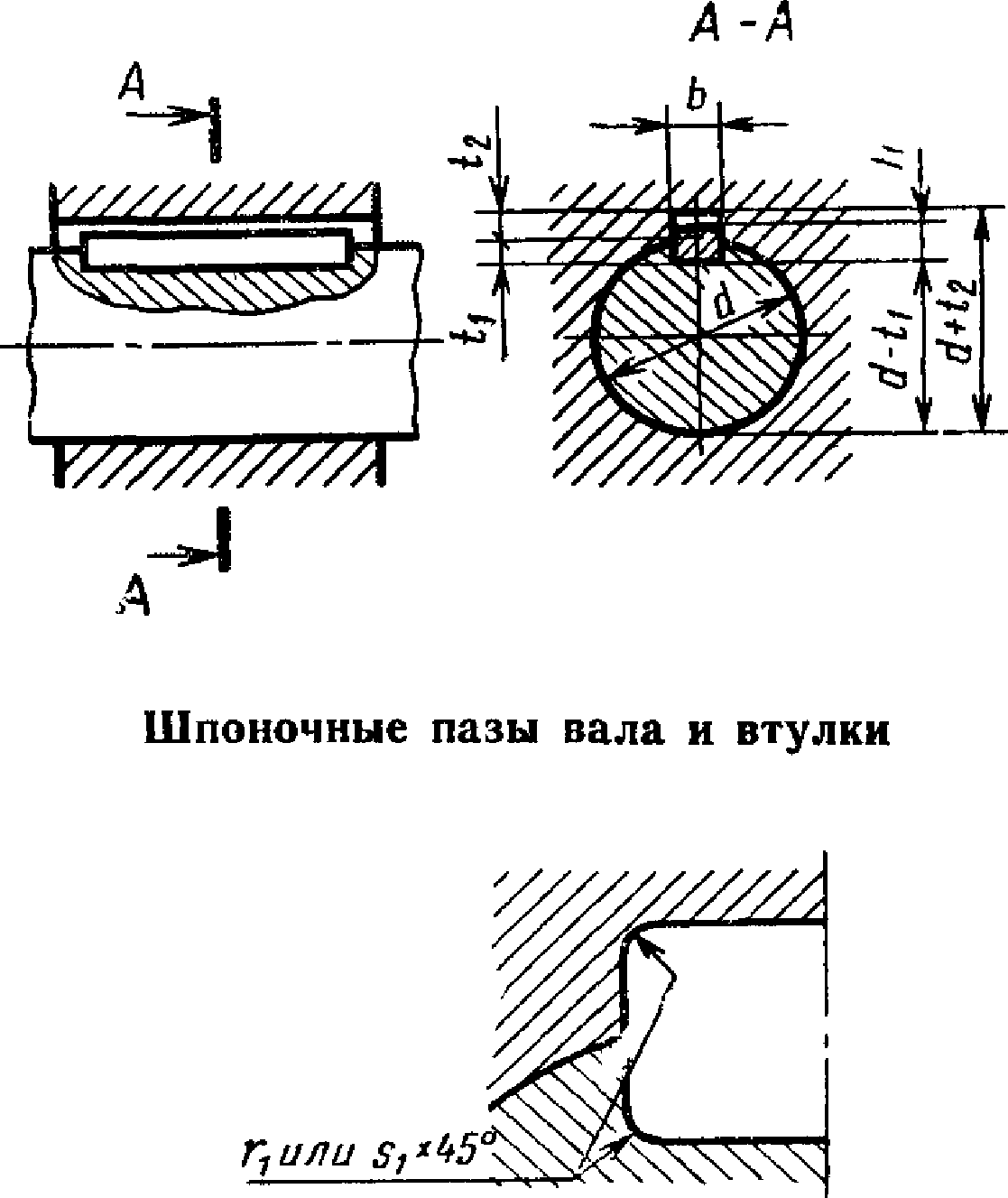

Черт. 2
Примечание. На рабочем чертеже должен проставляться один размер для вала t1 (предпочтительный вариант) или d - t1 и для втулки d + t2.
Таблица 2
мм
Диаметр вала d
Сечение шпонки
b x h
Шпоночный паз
Ширина b
Глубина
Радиус закругления r1 или фаска s1 x 45°
Свободное соединение
Нормальное соединение
Плотное соединение
Вал
t1
Втулка
t2
Вал
(H9)
Втулка
(D10)
Вал
(N9)
Втулка
(Js9)
Вал
и втулка (P9)
Номин.
Пред. откл.
Номин.
Пред. откл.
Не более
Не менее
От 6 до 8
2 x 2
+0,025
0
+0,060
+0,020
-0,004
-0,029
+0,012
-0,012
-0,006
-0,031
1,2
+0,1
0
1,0
+0,1
0
0,16
0,08
Св. 8 до 10
3 x 3
1,8
1,4
Св. 10 до 12
4 x 4
+0,030
0
+0,078
+0,030
0
-0,030
+0,015
-0,015
-0,012
-0,042
2,5
1,8
" 12 " 17
5 x 5
3,0
2,3
0,25
0,16
" 17 " 22
6 x 6
3,5
2,8
Св. 22 до 30
7 x 7;
8 x 7
+0,036
0
+0,098
+0,040
0
-0,036
+0,018
-0,018
-0,015
-0,051
4,0
+0,2
0
3,3
+0,2
0
" 30 " 38
10 x 8
5,0
3,3
0,4
0,25
Св. 38 до 44
12 x 8
+0,043
0
+0,120
+0,050
0
-0,043
+0,021
-0,021
-0,018
-0,061
5,0
3,3
" 44 " 50
14 x 9
5,5
3,8
" 50 " 58
16 x 10
6,0
4,3
" 58 " 65
18 x 11
7,0
4,4
Св. 65 до 75
20 x 12
+0,052
0
+0,149
+0,065
0
-0,052
+0,026
-0,026
-0,022
-0,074
7,5
4,9
0,6
0,4
" 75 " 85
22 x 14
9,0
5,4
" 85 " 95
24 x 14;
25 x 14
9,0
5,4
" 95 " 110
28 x 16
10,0
6,4
Св. 110 до 130
32 x 18
+0,062
0
+0,180
+0,080
0
-0,062
+0,031
-0,031
-0,026
-0,088
11,0
7,4
" 130 " 150
36 x 20
12,0
+0,3
0
8,4
+0,3
0
1,0
0,7
" 150 " 170
40 x 22
13,0
9,4
" 170 " 200
45 x 25
15,0
10,4
" 200 " 230
50 x 28
17,0
11,4
Св. 230 до 260
56 x 32
+0,074
0
+0,220
+0,100
0
-0,074
+0,037
-0,037
-0,032
-0,106
20,0
12,4
1,6
1,2
" 260 " 290
63 x 32
20,0
12,4
Св. 290 до 330
70 x 36
+0,074
0
+0,220
+0,100
0
-0,074
+0,037
-0,037
-0,032
-0,106
22,0
14,4
" 330 " 380
80 x 40
25,0
15,4
2,5
2,0
Св. 380 до 440
90 x 45
+0,087
0
+0,260
+0,120
0
-0,087
+0,043
-0,043
-0,037
-0,124
28,0
17,4
" 440 " 500
100 x 50
31,0
19,5
Примечания:
1. Допускаются для ширины паза вала и втулки любые сочетания полей допусков, указанных в табл. 2.
2. Для термообработанных деталей допускаются предельные отклонения размера ширины паза вала H11, если это не влияет на работоспособность соединения.
3. В ответственных шпоночных соединениях сопряжения дна паза с боковыми сторонами выполняются по радиусу, величина и предельные отклонения которого должны указываться на рабочем чертеже.
4. Допускается в обоснованных случаях (пустотелые и ступенчатые валы, передачи пониженных крутящих моментов и т.п.) применять меньшие размеры сечений стандартных шпонок на валах больших диаметров, за исключением выходных концов валов.
(Измененная редакция, Изм. N 2).
6. При контроле размеров (d - t1) и (d + t2) предельные отклонения должны соответствовать указанным в табл. 3.
Таблица 3
мм
Высота шпонок
Предельные отклонения размеров
d - t1
d + t2
От 2 до 6
0
-0,1
+0,1
0
Св. 6 до 18
0
-0,2
+0,2
0
Св. 18 до 50
0
-0,3
+0,3
0
7. Предельные отклонения размера длины паза вала должны соответствовать полю допуска H15.
6, 7. (Измененная редакция, Изм. N 1).
8. Теоретическая масса шпонок указана в приложении 1.
9. Контроль размеров шпоночных пазов и их расположения относительно соответствующих цилиндрических поверхностей - по ГОСТ 24109-80 - ГОСТ 24118-80, ГОСТ 24120-80 и ГОСТ 24121-80.
10. Для изделий, спроектированных до 1 января 1980 г., допускаются предельные отклонения на размеры шпоночных соединений, приведенные в приложении 3.
11. Параметры шероховатости поверхности элементов шпоночных соединений приведены в приложении 2.
(Введен дополнительно, Изм. N 1).
Приложение 1
справочное
ТЕОРЕТИЧЕСКАЯ МАССА ШПОНОК
Размеры в мм
b
2
3
4
5
6
7
8
h
2
3
4
5
6
7
7
l
Теоретическая масса 1000 шпонок исполнения 2 в кг
6
0,188
0,423
8
0,251
0,565
1,01
10
0,311
0,707
1,26
1,95
12
0,377
0,848
1,51
2,35
14
0,440
0,989
1,76
2,75
3,94
16
0,502
1,13
2,01
3,11
4,52
6,15
18
0,565
1,27
2,26
3,53
5,09
6,92
7,93
20
0,628
1,41
2,51
3,92
5,65
7,69
8,80
22
1,55
2,76
4,32
6,22
8,46
9,67
25
1,77
3,14
4,91
7,07
9,62
11,0
28
1,98
3,52
5,50
7,91
10,77
12,3
32
2,25
4,02
6,28
9,04
12,31
14,1
36
2,53
4,52
7,06
10,2
13,85
15,8
40
4,99
7,85
11,3
15,38
17,6
45
5,62
8,83
12,7
17,31
19,8
50
9,75
14,1
19,23
22,0
56
10,9
15,8
21,51
24,6
63
17,7
24,23
27,7
70
19,6
26,82
30,8
80
30,77
34,9
90
100
110
125
140
160
180
200
220
250
280
320
360
400
450
500
Для исполнения 1 масса уменьшается на
0,013
0,045
0,108
0,241
0,364
0,58
0,76
Для исполнения 3 масса уменьшается на
0,006
0,022
0,054
0,120
0,182
0,29
0,38
Продолжение
Размеры в мм
b
10
12
14
16
18
20
22
24
h
8
8
9
10
11
12
14
14
l
Теоретическая масса 1000 шпонок исполнения 2 в кг
6
8
10
12
14
16
18
20
22
13,8
25
15,7
28
17,6
21,1
32
20,1
24,1
36
22,6
27,1
35,6
40
25,1
30,1
39,6
45
28,3
33,9
44,5
56,5
50
31,4
37,7
49,5
62,8
77,7
56
35,2
42,2
55,4
70,2
86,8
101,9
63
39,4
47,4
62,5
78,9
97,9
119
151
166
70
44,0
52,8
69,2
88,0
109
132
168
184
80
50,2
60,3
79,1
100
124
151
192
211
90
56,5
67,8
89,0
113
140
170
216
237
100
62,4
75,4
98,9
126
155
188
240
263
110
68,6
82,9
109
138
171
207
264
290
125
93,6
123
157
194
235
300
329
140
104,8
138
176
218
264
336
369
160
157
201
249
301
384
422
180
226
280
339
432
475
200
311
377
480
527
220
414
528
580
250
600
659
280
320
360
400
450
500
Для исполнения 1 масса уменьшается на
1,35
1,94
2,97
4,31
6,00
8,09
11,2
13,6
Для исполнения 3 масса уменьшается на
0,67
0,97
1,48
2,15
3,00
4,04
5,6
6,8
Продолжение
Размеры в мм
b
25
28
32
36
40
45
h
14
16
18
20
22
25
l
Теоретическая масса 1000 шпонок исполнения 2 в кг
6
8
10
12
14
16
18
20
22
25
28
32
36
40
45
50
56
63
70
191
246
80
281
361
90
246
317
407
508
100
273
352
452
565
691
110
300
392
502
622
760
968
125
341
441
567
705
864
1100
140
382
492
632
795
967
1240
160
437
562
722
905
1105
1410
180
491
632
812
1015
1240
1590
200
546
703
904
1130
1380
1770
220
600
773
994
1240
1520
1940
250
682
883
1130
1410
1730
2210
280
764
983
1134
1580
1930
2470
320
1125
1447
1806
2171
2781
360
1627
2036
2452
3135
400
2261
2760
3530
450
3971
500
Для исполнения 1 масса уменьшается на
15,1
21,1
31,1
43,7
59,3
85,3
Для исполнения 3 масса уменьшается на
7,5
10,5
15,5
21,8
29,6
42,6
Продолжение
Размеры в мм
b
50
56
63
70
80
90
100
h
28
32
32
36
40
45
50
l
Теоретическая масса 1000 шпонок исполнения 2 в кг
6
8
10
12
14
16
18
20
22
25
28
32
36
40
45
50
56
63
70
80
90
100
110
125
1375
140
1540
1957
160
1760
2236
2516
180
1980
2516
2830
3560
200
2200
2795
3145
3950
5020
220
2420
3075
3459
4352
5520
6990
250
2750
3494
3932
4950
6280
7948
9810
280
3080
3914
4403
5539
7030
8900
10950
320
3459
4473
5032
6229
7909
10011
12359
360
3901
5032
5661
7023
8918
11286
13934
400
4400
5591
6290
7910
10040
12720
15700
450
4950
6290
7066
8902
11300
14300
17660
500
5500
6989
7862
9890
12560
15890
19625
Для исполнения 1 масса уменьшается на
118
164
208
297
430
614
842
Для исполнения 3 масса уменьшается на
59
82
104
148,5
215
307
421
(Измененная редакция, Изм. N 2).
Приложение 2
Рекомендуемое
ЗАВИСИМОСТЬ ПАРАМЕТРОВ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ
ОТ ДОПУСКА РАЗМЕРА
Допуск размера по квалитетам
Номинальные размеры
До 18
Св. 18 до 50
Св. 50 до 120
Св. 120 до 500
Ra, мкм, не более
IT9
3,2
3,2
6,3
6,3
IT10
3,2
6,3
6,3
6,3
IT11
6,3
6,3
12,5
12,5
IT12, 13
12,5
12,5
25
25
IT14, 15
12,5
25
50
50
Примечания:
1. Параметры шероховатости поверхностей с неуказанными предельными отклонениями - Ra 20 мкм.
2. Параметр шероховатости дна шпоночного паза рекомендуется принимать равными Ra 6,3 мкм.
Приложение 3
Справочное
Допуски на размеры шпонок и пазов должны соответствовать: для высоты шпонки h - B4 (ОСТ 1024); для глубины паза вала t1 и втулки t2 - A5 (ОСТ 1015); для длины призматической шпонки l - B7 (ОСТ 1010 и ГОСТ 2689-54); для длины паза вала под призматическую шпонку A8 (ОСТ 1010).
Предельные отклонения на размеры шпонок, пазов на валах и во втулках (ступица) по ширине b должны соответствовать указанным в табл. 1 и 2.
Таблица 1
Вид соединения
Предельные отклонения размеров
Назначение посадок
шпонки
паза вала
паза втулки
Неподвижное напряженное на валу, скользящее во втулке
B3
ПШ
A3
Для индивидуального и серийного производства (общее машиностроение)
Неподвижное напряженное по валу, ходовое во втулке
ПШ1
Для массового производства (автостроение)
Неподвижное плотное по валу, ходовое во втулке
X3
A3
Для направляющих шпонок
Таблица 2
Номинальная ширина шпонки и паза, мм
Предельные отклонения размера пазов вала и втулки, мк
ПШ
ПШ1
верхнее
нижнее
верхнее
нижнее
От 1 до 3
-10
-50
+55
+10
Св. 3 " 6
-10
-55
+65
+15
" 6 " 10
-15
-65
+75
+20
" 10 " 18
-20
-75
+85
+25
" 18 " 30
-25
-90
+100
+30
" 30 " 50
-32
-105
+120
+35
" 50 " 80
-40
-125
+140
+40
" 80 " 120
-50
-150
+160
+45


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/51/gost_43797.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
