2.5. Оценка и контроль входных и выходных импедансов
2.5.1. Методика оценки и контроля входных zвх и выходных zвых импедансов должна устанавливаться в стандартах или технических условиях на изделия конкретных типов и групп.
2.5.2. При контроле импедансов в зависимости от способа нормирования (наибольшее или наименьшее допускаемое значение) и точности ОСИ оцененное значение
2.6. Оценка и контроль динамических характеристик
2.6.1. Динамические характеристики изделий оценивают (контролируют) при значениях входного сигнала, соответствующих всему диапазону измерений (преобразований) или - частям диапазона, в которых допускают линейную аппроксимацию динамических свойств изделий.
Число частей диапазона измерений (преобразований) должно быть не более четырех, а их величину - выбирают из ряда: 0,25; 0,50 указанного диапазона.
2.6.2. Величина и число частей диапазона измерений (преобразований), в которых оценивают (контролируют) динамические характеристики, должны устанавливаться в стандартах и технических условиях на изделия конкретных типов и групп в зависимости от допускаемой погрешности аппроксимации их динамических свойств линейной динамической моделью.
2.6.3. При оценке (контроле) динамических характеристик должны быть соблюдены нормальные условия по п. 1.12.
2.6.4. Перепад входного сигнала при оценке (контроле) динамических характеристик выбирают с таким расчетом, чтобы в процессе изменения входного сигнала его мгновенные значения не выходили за допускаемые пределы изменения выходного сигнала.
2.6.5. Динамические характеристики изделий, динамические свойства которых зависят от направления перепада входного сигнала, оценивают (контролируют) для обоих направлений указанного перепада.
2.6.6. Погрешность ОСИ, применяемых при оценке (контроле) динамических характеристик, выбирают исходя из требуемых значений показателей точности и достоверности по п. 1.6.
2.6.7. Методика и алгоритмы обработки результатов оценки (контроля) динамических характеристик должны устанавливаться в стандартах и технических условиях на изделия конкретных типов и групп в зависимости от вида и порядка математической модели их динамических свойств (далее - динамической модели).

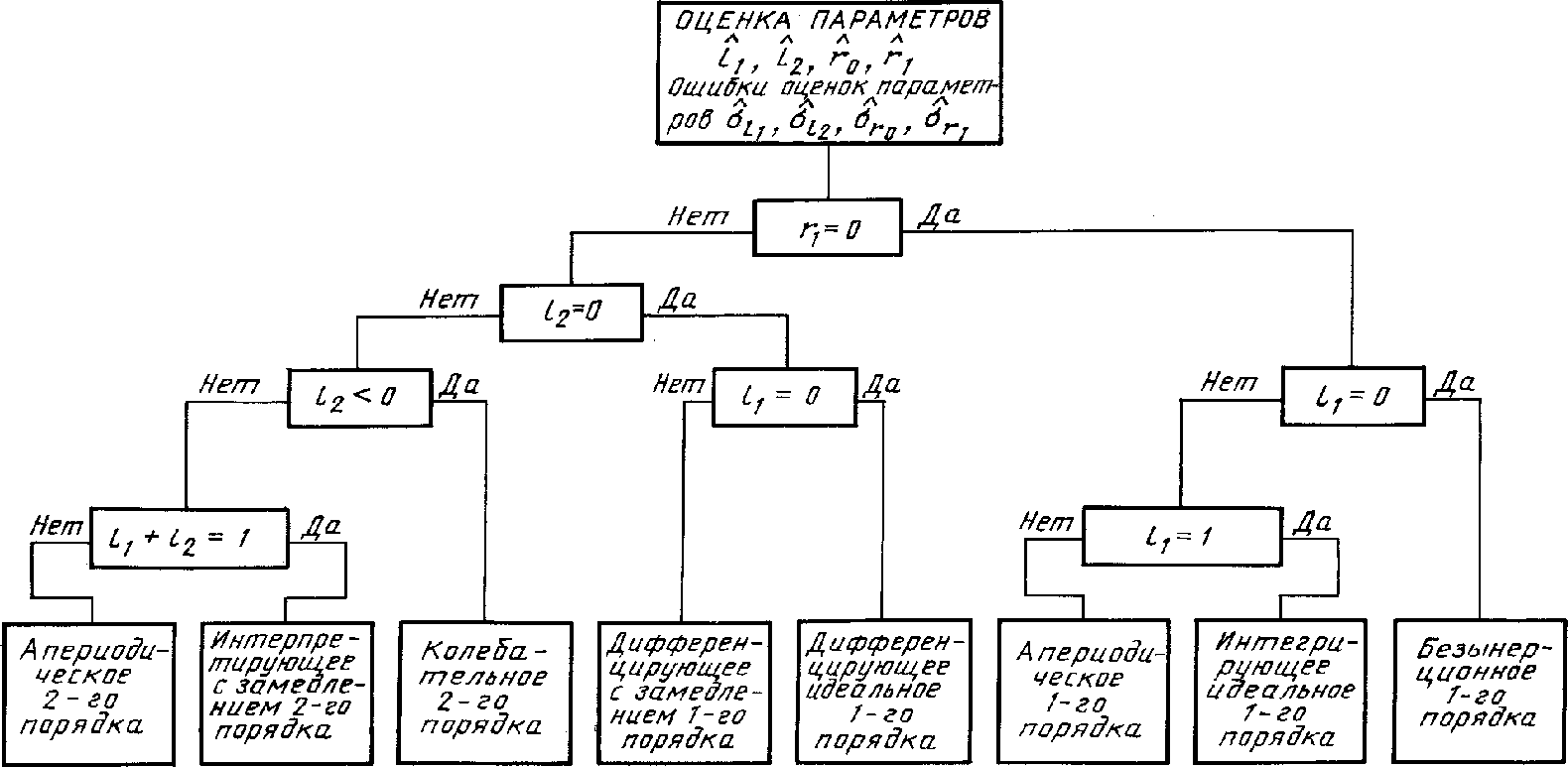

2.6.8. Вид и порядок динамической модели линейных стационарных изделий порядка не выше второго устанавливают в соответствии с приложением 4.
2.6.9. Методика и алгоритмы обработки результатов оценки (контроля) динамических характеристик изделий по п. 2.6.8 должны соответствовать установленным в приложении 4.
2.6.10. Динамические характеристики допускается оценивать (контролировать) посредством оценки (контроля) других динамических характеристик, связанных с ними функционально.
2.6.11. Время запаздывания результатов измерений (преобразований - tзп, время установления выходного сигнала - tу и частоту обновления результатов измерений (преобразований) -
2.6.12. При существенной случайной составляющей погрешности частные динамические характеристики контролируют посредством обработки серии n наблюдений. Число наблюдений n не должно быть более 10.
2.6.13. Частную динамическую характеристику принимают удовлетворяющей требованиям стандартов и технических условий, если максимальное из серии n ее оцененных значений не превышает допустимого предела.
2.7. Оценка и контроль функций влияния
2.7.1. Оценку (контроль) функций влияния на метрологические (точностные) характеристики изделий проводят не менее чем в трех точках рабочего диапазона изменения внешних влияющих величин и неинформативных параметров входного сигнала.
Примечание. Рабочие диапазоны изменения внешних влияющих величин и неинформативных параметров входного сигнала должны соответствовать установленным в ГОСТ 12997-84 или стандартах (технических условиях) на изделия конкретных типов и групп.
2.7.2. Число и расположение точек в диапазоне изменения внешних влияющих величин и неинформативных параметров входного сигнала должны быть установлены в стандартах или технических условиях на изделия конкретных типов и групп в зависимости от степени их влияния на данную метрологическую (точностную) характеристику.
2.7.3. В число точек в диапазоне изменения внешних влияющих величин и неинформативных параметров входного сигнала, при которых проводят оценку (контроль) функций влияния, включают точки, соответствующие нижнему и верхнему рабочему значениям указанного диапазона, а также точку, соответствующую нормальным условиям по ГОСТ 12997-84.
2.7.4. При оценке (контроле) функций влияния испытания в нормальных условиях допускается не проводить, а использовать результаты оценки (контроля) данной характеристики, полученные в нормальных условиях.
2.7.5. Оценку (контроль) функций влияния проводят отдельно для каждой влияющей величины (параметра). Функции влияния оценивают (контролируют) при совместном изменении влияющих величин (параметров), если функция влияния одной величины (параметра) существенно зависит от других влияющих величин (параметров).
Критерии существенности должны соответствовать установленным в стандартах или технических условиях на изделия конкретных типов и групп.
При отсутствии указанных критериев в стандартах и технических условиях на изделия принимают следующие.
2.7.5.1. Внешнюю величину (параметр) считают оказывающей существенное влияние на метрологическую (точностную) характеристику, если при ее изменении в пределах рабочего диапазона данная характеристика изменяется более чем на 20% значения, нормированного для нормальных условий.
2.7.5.2. Функцию влияния одной величины (параметра) считают существенно зависящей от другой влияющей величины (параметра), если изменение этой функции влияния при изменении другой влияющей величины в пределах рабочего диапазона превышает 20%.
2.7.6. Если функция влияния одной величины (параметра) существенно зависит от другой влияющей величины (параметра), число и расположение точек в диапазоне изменения этой другой величины (параметра) при оценке (контроле) данной функции влияния должны соответствовать установленным в стандартах или технических условиях на изделия конкретных типов (групп).
Допускается оценивать (контролировать) функцию влияния при единственном значении другой влияющей величины (параметра), если при прочих значениях этой величины (параметра) она не оказывает существенного влияния на данную функцию влияния.
2.7.7. Перед оценкой (контролем) функций влияния изделие выдерживают под воздействием одной или нескольких влияющих величин в течение времени, установленного в ГОСТ 12997-84 или стандартах (технических условиях) на данный тип (группу) изделий.
2.7.8. Изменение влияющих величин (параметров) за время выдержки и оценки (контроля) функций влияния не должно превышать пределов, установленных в ГОСТ 12997-84 или стандартах (технических условиях) на данный тип (группу) изделий.
2.7.9. Функции влияния на метрологическую (точностную) характеристику оценивают (контролируют) после выдержки изделия в течение времени, оговоренного в п. 2.7.7, путем оценки (контроля) данной характеристики с помощью алгоритмов приложений 1, 4, 6 и приложений 3, 5.
2.7.10. Функции влияния оценивают (контролируют) в точках диапазона измерений (преобразований) из числа установленных в пп. 1.16 и 1.17.
2.7.11. Для метрологических и точностных характеристик, значения которых не зависят от изменения входного сигнала, оценку и контроль функций влияния допускается проводить в одной точке диапазона измерений (преобразований).
2.8. Оценка и контроль изменений метрологических и точностных характеристик от воздействия внешних влияющих величин и неинформативных параметров входного сигнала
2.8.1. Изменения метрологических и точностных характеристик должны оцениваться (контролироваться) в двух крайних точках рабочего диапазона изменения внешних влияющих величин и неинформативных параметров входного сигнала.
Изменения метрологических (точностных) характеристик от воздействия температуры допускается оценивать (контролировать) на каждые 10 °C или на другое значение температуры, установленное в стандартах или технических условиях на данный тип (группу) изделий.
2.8.2. Изменения характеристик оценивают (контролируют) отдельно для каждой влияющей величины (параметра). Изменения характеристик допускается оценивать (контролировать) при совместном изменении влияющих величин (параметров), если эти изменения существенно зависят от изменения других влияющих величин (параметров).
Критерии существенности должны соответствовать установленным в стандартах или технических условиях на изделия конкретных типов и групп.
2.8.3. Оценку (контроль) изменений метрологических (точностных) характеристик проводят в соответствии с алгоритмами приложений 1, 4, 6 и приложений 3, 5.

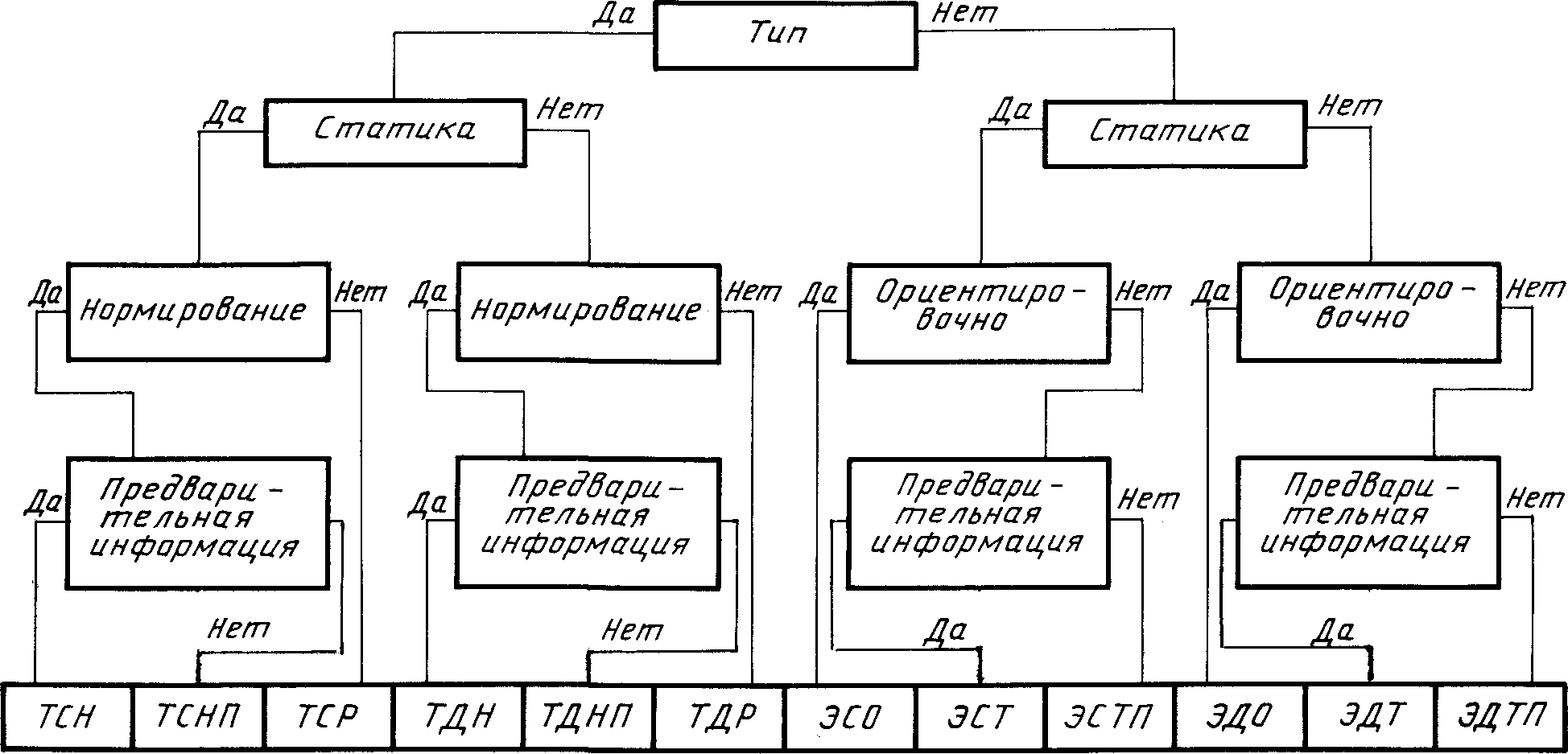

2.9. Выбор методики и алгоритма оценки (контроля) метрологических и точностных характеристик
2.9.1. Методику и алгоритм оценки (контроля) метрологических и точностных характеристик выбирают в зависимости от:
цели метрологических исследований или испытаний (определение метрологических или точностных свойств изделий, непосредственная оценка и контроль характеристик, установление норм на характеристики, проверка рациональности существующих норм на характеристики);
режима испытаний (статический, динамический);
требуемой точности результатов метрологических исследований и испытаний изделий (оценка и контроль характеристик с заданными показателями точности и достоверности, ориентировочные оценка и контроль).
2.9.2. Укрупненную методику и алгоритм оценки (контроля) метрологических и точностных характеристик в зависимости от сочетания условий и требований п. 2.9.1 выбирают в соответствии с черт. 1 приложения 7.
2.9.3. Частную методику и алгоритм оценки (контроля) метрологических и точностных характеристик устанавливают в результате конкретизации и укрупненной методики и алгоритма в соответствии с черт. 2 и 3 приложения 7.
2.9.4. Частную методику и алгоритм ориентировочной оценки (контроля) метрологических и точностных характеристик выбирают в соответствии с черт. 2 приложения 7.
2.9.5. При оценке (контроле) метрологических и точностных характеристик по методике М [О], когда дрейф, вариацию и случайную составляющую погрешности не учитывают, на вход изделия подают сигнал, соответствующий испытуемой точке диапазона измерений (преобразований), а с выхода изделия однократно считывают выходной сигнал через интервал времени, указанный в стандартах и технических условиях на конкретное изделие, но не менее времени установления выходного сигнала (показаний).
2.9.6. При оценке (контроле) характеристик по методике
, когда учитывают только случайную составляющую погрешности, многократно (не менее трех, но не более десяти раз) повторяют процедуру подачи входного и снятия выходного сигнала по п. 2.9.5.2.9.7. При оценке (контроле) характеристик по методике М [О В], когда учитывают только вариацию, осуществляют медленный одно-, трехкратный подход к испытуемой точке со стороны
и меньших значений входного сигнала. Показания (значения выходного сигнала) определяют в момент достижения входным сигналом заданного значения.2.9.8. При оценке (контроле) характеристик по методике М [О Д], когда учитывают только дрейф, на вход изделия однократно подают сигнал, соответствующий испытуемой точке диапазона измерений (преобразований), а с выхода изделия многократно (не менее трех, но не более десяти раз) считывают выходной сигнал (показания) через равные интервалы времени.
2.9.9. При оценке (контроле) характеристик по методике
, когда учитывают только вариацию и случайную составляющую погрешности, медленно многократно (не менее трех, но не более десяти раз) подходят к испытуемой точке со стороны и меньших значений входного сигнала со считыванием показаний (выходного сигнала) в момент достижения входным сигналом заданного значения.2.9.10. Методика оценки (контроля) характеристик
, когда учитывают только дрейф и случайную составляющую погрешности, - по п. 2.9.6.2.9.11. При оценке (контроле) характеристик по методике М [О В Д], когда учитывают вариацию и дрейф, осуществляют медленный одно-, трехкратный подход к испытуемой точке со стороны
и меньших значений входного сигнала, а с выхода изделия при каждом подходе многократно (не менее трех, но не более десяти раз) считывают выходной сигнал (показание) через равные интервалы времени.2.9.12. При оценке (контроле) характеристик по методике
, когда учитывают вариацию, дрейф и случайную составляющую погрешности, осуществляют медленный многократный (не менее трех, но не более десяти раз) подход к испытуемой точке со стороны и меньших значений входного сигнала, а с выхода изделия при каждом подходе многократно (не менее трех, но не более десяти раз) считывают выходной сигнал (показание) через равные интервалы времени.2.9.13. Алгоритмы ориентировочной оценки (контроля) метрологических и точностных характеристик приведены в приложении 1.
2.9.14. Частную методику и алгоритм точной оценки метрологических и точностных характеристик выбирают в соответствии с черт. 3 приложения 7.

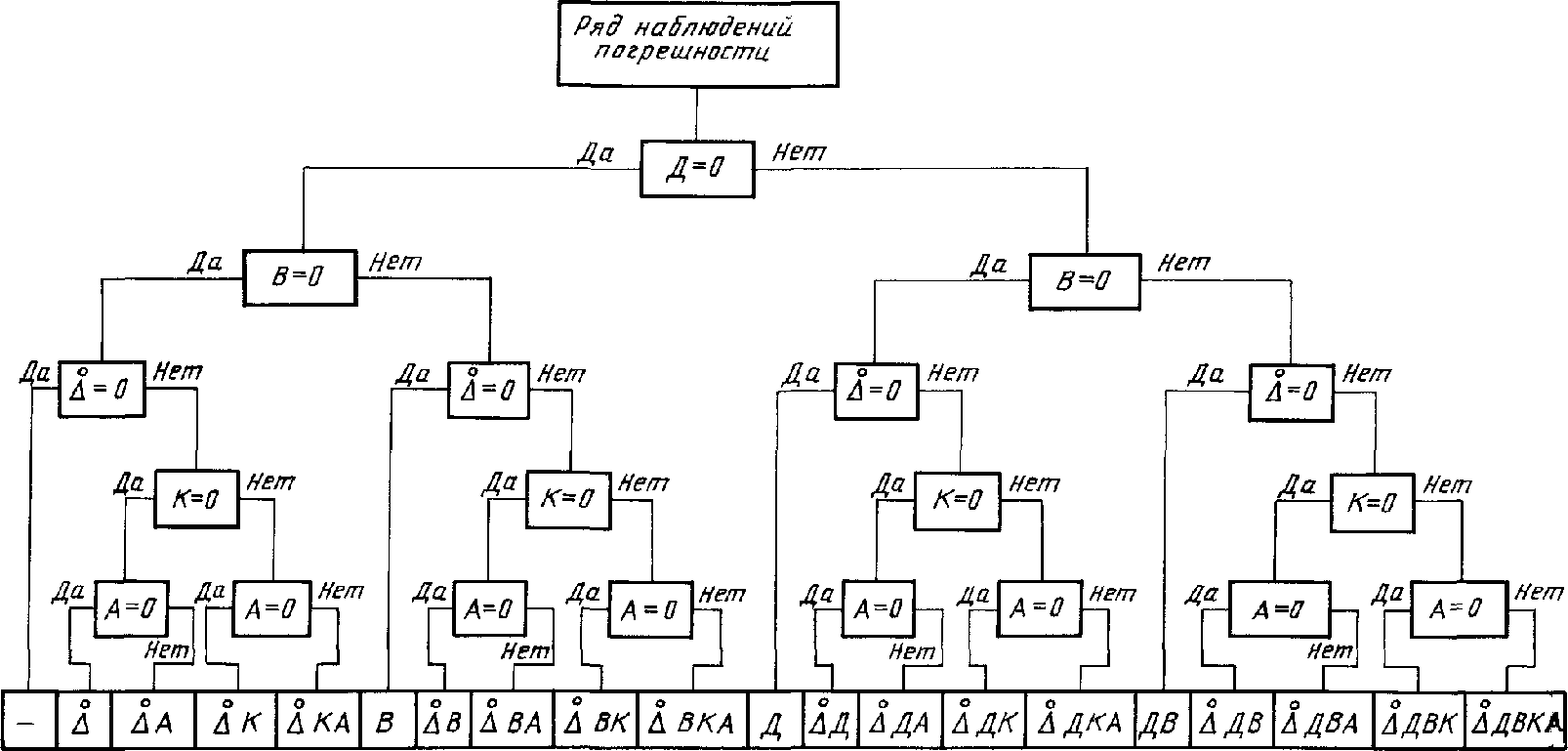

2.9.15. Проверка существенности дрейфа, вариации, случайной составляющей погрешности, корреляции и нормальности выборки - по пп. 1.14 и 1.15.
2.9.16. При оценке (контроле) характеристик по методике М [ЭСТП], если в стандартах или технических условиях нет иных указаний, в каждой испытуемой точке диапазона измерений (преобразований) выполняют не менее 100 отсчетов погрешности: не менее 50 - при медленном подходе к испытуемой точке со стороны меньших значений и не менее 50 - при подходе к этой точке со стороны
значений входного сигнала.2.9.17. Алгоритмы оценки (контроля) характеристик, соответствующие методике М [ЭСТП], выбирают из числа установленных приложением 3.
2.9.18. Методика М [ЭДО] и алгоритм [ЭДО] ориентировочной оценки (контроля) динамических характеристик отдельных экземпляров изделий должны удовлетворять требованиям пп. 2.6.7, 2.6.11 - 2.6.13.
2.9.19. Методика М [ЭДТП] и алгоритмы [ЭДТП] точной оценки (контроля) динамических характеристик при предварительных исследованиях экземпляров изделий должны соответствовать установленным в приложении 4 с учетом требований пп. 2.6.1 - 2.6.6.
2.9.20. Методика М [ЭДТ] и алгоритм [ЭДТ] точной оценки (контроля) динамических характеристик экземпляров изделий должны выбираться из числа установленных по п. 2.9.19.
2.9.21. Методики М [ТСНП], М [ТДНП], М [ТСН], М [ТДН], М [ТСР] и М [ТДР] и соответствующие им алгоритмы должны выбираться из числа установленных приложением 5 и приложением 6.
Справочное
ПОГРЕШНОСТИ И СОСТАВЛЯЮЩИХ ПОГРЕШНОСТИ
1. Оценка и контроль погрешности без учета вариации
1.1. Методика оценки (контроля) заключается в подаче на вход испытуемого изделия сигнала xj, соответствующего j-й испытуемой точке диапазона входного сигнала, и n-кратном отсчете выходного сигнала.
В общем случае сигнал xj, соответствующий j-му отсчету выходного сигнала yij, может изменяться (например при испытаниях по методу образцовых приборов).
1.2. Обработка информации состоит в определении максимального значения погрешности из числа наблюдаемых n значений и, при необходимости, в сравнении полученного результата с заданным пределом.
объем выборки - n;
значение входного сигнала в j-й испытуемой точке диапазона xj;
массив значений входного сигнала - xi;
массив значений выходного сигнала - yi;
номинальная статическая характеристика преобразования - fном(x);
предел допускаемого значения погрешности -
2. Оценка и контроль погрешности с учетом вариации
2.1. Методика оценки (контроля) заключается в медленном n-кратном подходе к j-й испытуемой точке диапазона входного сигнала со стороны меньших
значений с однократным отсчетом выходного сигнала при каждом подходе. В общем случае сигнал xj может несколько отличаться от требуемого сигнала (при испытаниях по методу образцовых сигналов).2.2. Обработка информации состоит в оценке и исключении из результатов эксперимента вариации; объединении значений погрешности, соответствующих подходам со стороны меньших и
значений входного сигнала, в группу 2n наблюдений значений погрешности и, при необходимости, в сравнении полученных значений вариации и погрешности с заданными пределами.объем выборки - n;
значение входного сигнала в j-й испытуемой точке диапазона - xj;
массив значений входного сигнала при подходе к (·) xj со стороны меньших значений - xмi;
массив значений выходного сигнала при подходе к (·) xj со стороны меньших значений - yмi;
массив значений входного сигнала при подходе к (·) xj со стороны
значений - xбi;массив значений выходного сигнала при подходе к (·) со стороны
значений - yбi;номинальная статическая характеристика преобразования - fном(x);
нормирующее значение входного (x) или выходного (y) сигнала (при необходимости);
предел допускаемого значения погрешности -
предел допускаемого значения вариации - вд (при необходимости контроля).
2.4. Алгоритмы обработки
Вариацию оценивают по разности
(1)где
(2) (3)Значения абсолютной погрешности объединяют в ряд
(4), (5)где
(6)Погрешность оценивают как максимальное из 2n наблюдений значение погрешности
(7)Погрешность и вариацию контролируют сравнением полученных значений с заданными пределами.
2.4.2. Оценка и контроль вариации и относительной погрешности, приведенных ко входу изделия
Относительную вариацию в испытуемой точке xj диапазона оценивают по разности
(8)где
(9) (10)Значения относительной погрешности объединяют в ряд
(11)где
(12) (13)Относительную погрешность оценивают максимальным из 2n наблюдений значением полученного ряда
(14)Погрешность и вариацию контролируют сравнением полученных значений с заданными пределами.
2.4.3. Оценка и контроль вариации и приведенной погрешности по отношению ко входу изделия
Приведенную вариацию в испытуемой точке xj диапазона оценивают по разности
(15)где
(16) (17)Значения приведенной погрешности объединяют в ряд
(18), (19)где
![]() (20)Приведенную погрешность оценивают максимальным из полученного ряда значением
(21)Погрешность и вариацию контролируют сравнением полученных значений с заданными пределами.
2.4.4. Оценка и контроль вариации и абсолютной погрешности по отношению к выходу изделия
Абсолютное значение вариации в испытуемой точке диапазона оценивают по разности
(22)где
(23) (24)Значения абсолютной погрешности объединяют в ряд
(25)где
(26) (27)Абсолютную погрешность оценивают максимальным значением полученного ряда
(28)Погрешность и вариацию контролируют сравнением полученных значений с заданными пределами.
2.4.5. Оценка и контроль вариации и относительной погрешности, приведенных к выходу изделия
Относительную вариацию в испытуемой точке диапазона оценивают разностью
(29)где
(30) (31)Значения относительной погрешности объединяют в ряд
(32)где
(33) (34)Относительную погрешность оценивают максимальным значением из полученного ряда
(35)Погрешность и вариацию контролируют сравнением полученных значений с заданными пределами.
Приведенное значение вариации оценивают разностью
(36)где
(37) (38)Значения приведенной погрешности объединяют в ряд
(39)где
![]() (40)Приведенную погрешность оценивают максимальным значением из полученного ряда
(41)Погрешность и вариацию контролируют сравнением полученных значений с заданными пределами.
3. Оценка и контроль систематической и случайной составляющих погрешности без учета вариации
3.1. Методика оценки (контроля) - по п. 1.1.
3.2. Обработка результатов измерений заключается в нахождении среднего значения наблюдаемого ряда и его среднего квадратического отклонения.
3.3. Исходные данные для обработки соответствуют приведенным в п. 1.3, где вместо
3.4. Алгоритмы обработки
3.4.1. Оценка и контроль систематической и случайной составляющих погрешности по отношению ко входу изделия
Систематическую составляющую погрешности в (·) xj диапазона оценивают величиной
(42)Случайную составляющую погрешности оценивают СКО
(43)где
(44)При необходимости полученные значения сравнивают с заданными пределами
(45) (46)3.4.2. Оценка и контроль систематической и случайной составляющих относительной погрешности по отношению ко входу изделия
Систематическую составляющую относительной погрешности оценивают средним арифметическим значением
(47)где
(48)Случайную составляющую относительной погрешности оценивают СКО
(49)При необходимости полученные значения сравнивают с заданными пределами
(50) (51)3.4.3. Оценка и контроль систематической и случайной составляющих приведенной погрешности по отношению ко входу изделия
Систематическую составляющую приведенной погрешности оценивают средним арифметическим ряда приведенной погрешности
(52)где
(53)Случайную составляющую приведенной погрешности оценивают СКО ряда приведенной погрешности
(54)При необходимости полученные значения сравнивают с заданными пределами
(55) (56)3.4.4. Оценка и контроль систематической и случайной составляющих погрешности по отношению к выходу изделия
Систематическую составляющую оценивают средним арифметическим ряда абсолютной погрешности
(57)где
(58)Случайную составляющую погрешности оценивают СКО ряда абсолютной погрешности
(59)При необходимости полученные значения сравнивают с заданными пределами
(60) (61)3.4.5. Оценка и контроль систематической и случайной составляющих относительной погрешности по отношению к выходу изделия
Систематическую составляющую относительной погрешности оценивают средним арифметическим ряда относительной погрешности
(62)где
(63)Случайную составляющую относительной погрешности оценивают СКО ряда относительной погрешности
(64)При необходимости контроля полученные значения сравнивают с заданными пределами
(65) (66)3.4.6. Оценка и контроль систематической и случайной составляющих приведенной погрешности по отношению к выходу изделия
Систематическую составляющую приведенной погрешности оценивают средним арифметическим ряда приведенной погрешности
(67)где
(68)Случайную составляющую приведенной погрешности оценивают СКО ряда приведенной погрешности
(69)При необходимости полученные оценки сравниваются с заданными пределами
(70) (71)4. Оценка и контроль систематической и случайной составляющих погрешности с учетом вариации
4.1. Методика оценки (контроля) - по п. 2.1.
4.2. Обработка информации заключается в раздельной обработке рядов погрешностей, соответствующих подходам к испытуемой точке со стороны меньших и
значений, с последующей комбинацией полученных результатов, что соответствует исключению вариации из результатов наблюдений.4.3. Исходные данные - по п. 2.3.
Систематическую составляющую погрешности находят как среднее арифметическое ряда
(72)где
![]() ![]() Случайную составляющую погрешности при наличии вариации оценивают величиной
(73)Полученные значения
(74) (75)5. Оценка и контроль погрешности и ее составляющих при наличии линейного дрейфа без учета вариации
5.1. Методика оценки (контроля) - по п. 1.1.
5.2. Обработка информации состоит в исключении дрейфа с помощью взятия первой разности наблюдаемого ряда, оценке значения дрейфа с последующей обработкой в соответствии с алгоритмами пп. 1.2 и 3.2.
5.3. Исходные данные - по п. 1.3.
5.4. Алгоритмы обработки
5.4.1. Устранение дрейфа
Берут ряд первых разностей
(76)Находят коэффициент дрейфа
(77)Из ряда
(78)5.4.2. Погрешность оценивают максимальным из значений ряда погрешности с исключенным дрейфом
(79)5.4.3. Систематическую составляющую погрешности находят как среднее значение ряда
(80)5.4.4. Случайную составляющую погрешности оценивают с помощью СКО
(81)5.4.5. При необходимости полученные значения сравнивают с заданными пределами.
6. Оценка и контроль погрешности и ее составляющих при наличии линейного дрейфа с учетом вариации
6.1. Методика оценки (контроля) - по п. 2.1.
6.2. Обработка информации состоит в раздельном исключении сначала дрейфа, а затем и вариации из рядов значений погрешности, соответствующих подходам к испытуемой точке xj со стороны меньших и
значений, раздельной обработке полученных рядов с последующей комбинацией полученных результатов.6.3. Исходные данные - по п. 2.3.
6.4. Алгоритм обработки
6.4.1. Устранение дрейфа
Берут ряды первых разностей
(82) (83)Находят коэффициенты дрейфа
(84) (85)Из рядов
(86) (87)6.4.2. Погрешность определяется как максимальное из двух значений
(88)6.4.3. Систематическую составляющую погрешности находят по формуле
(89)где
(90) (91)6.4.4. Случайную составляющую погрешности оценивают как СКО комбинированного ряда
(92)6.4.5. При необходимости контроля полученные значения сравниваются с заданными пределами.
7. Оценка характеристик дрейфа
7.1. Мгновенные значения дрейфа при несущественной вариации определяют как
, i = 1, ..., n - 1, (93)где
7.2. Максимальное значение линейного дрейфа определяют из соотношения
(94) (95)где
- среднее значение дрейфа.7.4. Мгновенное значение дрейфа при существенной вариации определяют как
(96) (97)7.5. Максимальное значение линейного дрейфа определяют как максимальное из двух значений
и . (98)7.6. СКО произвольного дрейфа определяют как
(99)Справочное
ВЫБОР ПОГРЕШНОСТИ ОСИ ПРИ ОЦЕНКЕ И КОНТРОЛЕ ИНДИВИДУАЛЬНЫХ
МЕТРОЛОГИЧЕСКИХ И ТОЧНОСТНЫХ ХАРАКТЕРИСТИК
1.1. Доверительный интервал
(1)1.2. Задаются долей, которую в суммарном доверительном интервале
1.3. Определяют допустимую относительную погрешность
, обусловленную наличием у испытуемого изделия случайной составляющей погрешности и конечным объемом выборки, и определяют необходимое число испытаний (объем выборки).При необходимости увеличить допускаемое значение погрешности ОСИ уменьшают задаваемую по п. 1.2 долю
1.4. Погрешность ОСИ выбирают с таким расчетом, чтобы обеспечить практически достижимое соотношение погрешности ОСИ и испытуемого изделия при целесообразном объеме выборки.
2.1. Определяют нижний предел Pд допускаемого значения доверительной вероятности оценки характеристики
Pд = 1 - 2Pнб. (2)
2.1.1. Доверительный интервал
Обязательное
С ЗАДАННЫМИ УРОВНЯМИ ТОЧНОСТИ И ДОСТОВЕРНОСТИ
1. Оценка статической характеристики преобразования
1.1. Статическую характеристику определяют в заданных точках диапазона измерений (преобразований).
1.2. При табличном задании статической характеристики в таблицу вносят значения входного сигнала (аргумента) и соответствующие ему значения выходного сигнала (функции). Значения функции, соответствующие данному значению аргумента, определяют с учетом вариации, дрейфа и случайной составляющей погрешности.
1.3. Вариацию и дрейф оценивают и исключают из выходного сигнала в соответствии с алгоритмами по пп. 2.4.1 - 2.4.6 и 5.4.1 приложения 2 настоящего стандарта.
1.4. За значения функции принимают средние значения выходного сигнала, из которого исключены вариация и дрейф.
1.5. При аналитическом задании статической характеристики значения функции, полученные по п. 1.4, аппроксимируют полиномом порядка не выше второго.
Степень полинома определяют в зависимости от остаточной суммы квадратов аппроксимации.
Полином считают достаточным для аппроксимации данной статической характеристики, если его остаточная сумма квадратов
, где (1)где P(xi) - значения аппроксимирующего полинома в испытуемых точках x1 - x5 диапазона измерений (преобразований);
yi - средние значения выходного сигнала, определенные по п. 1.4 настоящего приложения и соответствующие испытуемым точкам x1 - x5;
2. Оценка и контроль вариации
2.1. При существенной случайной составляющей погрешности вариацию оценивают средним значением
2.2. Оценку вариации находят по формуле
(2)2.3. Объем выборки при оценивании вариации находят из соотношения
(3)где
tq - коэффициент, зависящий от заданной доверительной вероятности и выбираемый из табл. 1.
2.4. Интервал, в котором с заданной вероятностью находится действительное значение вариации, определяют по формуле
(4)где tqn - коэффициент, зависящий от заданной доверительной вероятности и объема выборки (выбирают из табл. 2).
2.5. Вариацию с заданной доверительной вероятностью контролируют проверкой условия
(5)3. Оценка и контроль систематической составляющей погрешности
3.1. При существенной случайной составляющей погрешности систематическую составляющую погрешности оценивают средним значением и интервалом
3.2. Оценку систематической составляющей погрешности находят по формуле
(6)3.3. При заданной доверительной вероятности Pд и допускаемой относительной погрешности
(7)при нормально распределенной случайной составляющей погрешности или берут максимальным из n, определенного по формуле 7, и n, подсчитанного по формуле
(8)в случае, когда случайная составляющая погрешности распределена по закону, отличному от нормального, где tq - берут из табл. 1;
(9)где
3.4. Интервал
(10)где tqn берут из табл. 2.
3.5. Систематическую составляющую погрешности с заданной доверительной вероятностью контролируют проверкой условия
(11)4. Оценка и контроль случайной составляющей погрешности
4.1. Случайную составляющую погрешности оценивают средним квадратическим отклонением
4.2. СКО случайной составляющей погрешности оценивают по формуле
(12)4.3. При заданной доверительной вероятности Pд и допускаемой относительной погрешности
Таблица 3
4.4. Если случайная составляющая погрешности распределена по закону, отличному от нормального, для получения заданной доверительной вероятности Pд оценки СКО объем выборки должен быть не менее
(13)где n - объем выборки по п. 4.3;
4.5. СКО случайной составляющей погрешности с заданной доверительной вероятностью контролируют проверкой условия
(14)5. Проверка нормальности распределения случайной составляющей погрешности
5.1. Нормальность выборки проверяют посредством оценки и проверки значимости коэффициентов асимметрии и эксцесса.
5.2. Коэффициент асимметрии оценивают по формуле
(15)где
(16)5.3. Точность оценки коэффициента асимметрии определяют из выражения
(17)или находят из табл. 4.
Таблица 4
5.4. Коэффициент асимметрии принимают значимым, если выполняется условие
(18)5.5. Коэффициент эксцесса оценивают по формуле
(19)где
(20)где
(21) (22)5.6. Точность оценки коэффициента эксцесса определяют из выражения
(23)или находят из табл. 5.
Таблица 5
5.7. Коэффициент эксцесса считают существенным, если выполняется условие
(24)6. Оценка корреляционной функции случайной составляющей погрешности
6.1. Корреляционную функцию оценивают выражением
(25)где
- время задержки;h - интервал дискретизации.
6.2. При оценке корреляционной функции объем выборки N должен быть не менее 50, а максимальное время задержки L - не более 0,25N.
6.3. Значение коэффициента корреляции, после которого корреляционную функцию считают практически равной нулю (значение интервала корреляции), определяют на основе СКО выборочных коэффициентов корреляции.
6.4. Точность оценки корреляционной функции характеризуется СКО коэффициентов корреляции.
Значения СКО коэффициентов корреляции для задержек
(26)6.5. Если все
включает нулевое значение корреляционной функции, то Интервал времени между отсчетами погрешности при оценке (контроле) погрешности, составляющих погрешности, вариации и дрейфа выбирают больше либо равным интервалу корреляции.
Справочное
И КОНТРОЛЯ ДИНАМИЧЕСКИХ ХАРАКТЕРИСТИК
1. Полные динамические характеристики оценивают с помощью оценки вспомогательных параметров, функционально связанных с коэффициентами полных динамических характеристик.
2. Для оценки вспомогательных параметров на вход изделия подают кусочно-постоянный сигнал, изменяющий свои значения через интервал времени T, и считывают выходной сигнал в моменты времени 0, h, 2h, ..., nh (черт. 1).
![]() Черт. 1
3. Для инерционных изделий порядка не выше второго значения выходного сигнала в момент времени t связаны со значениями этого сигнала в предыдущие моменты времени, а также со значениями входного сигнала через вспомогательные параметры уравнением
yt = l1yt-h + l2yt-2h + r0xt - r1xt-h. (1)
4. Вспомогательные параметры l1, l2, r0, r1 оценивают стандартным методом наименьших квадратов. В результате определяют оценки
4.1. Для оценки параметров l1, l2, r0, r1 проводят предварительный эксперимент, в результате которого на вход изделия подают перепад входного сигнала 0,8 - 1,0xд с погрешностью
С выхода изделия через интервал времени
считывают выходной сигнал в моменты времени с погрешностью 4.2. Для
, p = 1, 2, 3 вычисляют величину (2)4.3. Для
, p = 1, 2, 3 вычисляют величины (3) (4)4.4. Для
, p = 1, 2, 3 вычисляют величины (5) (6)4.5. Находят максимальное из значений Dp,
4.6. Если максимальным явилось значение Dp, то выбирают
и эксперимент проводят по следующему плану.На вход изделия подают ступенчатый сигнал x0 длительностью 3h.
С выхода изделия в моменты времени h, 2h, 3h, 4h снимают показания yh, y2h, y3h, y4h. Через время 4h + ty эксперимент повторяют n раз.
4.7. Формируют матрицу
(7)определитель которой равен
(8)где T - символ транспонирования.
(9)где
(10)где R0 - остаточная сумма квадратов ошибок, оцениваемая как
(11)4.10. Если максимальным явилось значение
и эксперимент проводят по следующему плану.На вход изделия подают ступенчатый сигнал x0 длительностью 2h.
С выхода изделия в моменты времени h, 2h, 3h, 4h снимают показания yh, y2h, y3h, y4h. После выдержки изделия в течение времени ty после снятия последнего значения выходного сигнала эксперимент повторяют n раз.
4.11. Формируют матрицу
(12)определитель которой равен
4.12. Оценки наименьших квадратов искомых параметров и их ковариационной матрицы находят по пп. 4.8 и 4.9.
4.13. Если максимальным явилось значение
и эксперимент проводят по следующему плану.На вход изделия подают ступенчатый сигнал x0 длительностью h. С выхода изделия в моменты времени h, 2h, 3h, 4h снимают показания yh, y2h, y3h, y4h.
Формируют матрицу
(13)определитель которой равен
4.14. Оценки наименьших квадратов искомых параметров и их ковариационной матрицы находят по пп. 4.8 и 4.9.
5. Определение вида и коэффициентов дифференциального уравнения основано на их связи с видом и параметрами уравнения дискретной модели. Указанная связь приведена в таблице.
6. Последовательность операций по установлению вида дифференциального уравнения приведена на черт. 2.
![]() Черт. 2
Все соотношения на черт. 2 проверяют статистически. Например, l1 = 0, если нуль попадает в интервал [
, ], l1 = 1, если единица попадает в интервал [ , ].7. Структуру и коэффициенты аналитического выражения полных динамических характеристик определяют исходя из установленного вида дифференциального уравнения и вспомогательных параметров в соответствии с таблицей.
Обязательное
1. Математическое ожидание систематической составляющей погрешности -
где N - число испытуемых экземпляров изделий;
2. При заданной допустимой относительной погрешности
(2)где
tq - коэффициент, зависящий от заданной доверительной вероятности (выбирают из табл. 2).
3. СКО систематической составляющей погрешности
4. При заданной относительной погрешности
5. Остальные метрологические и точностные характеристики по п. 1.4 оценивают (контролируют) на основе обработки данных о значениях индивидуальных характеристик выборочной партии N изделий в соответствии с приложением 6.
Справочное
ХАРАКТЕРИСТИК ИЗДЕЛИЙ ГСП И ИХ КОНТРОЛЬ
1. В тех случаях, когда метрологические и точностные характеристики вновь разрабатываемых изделий нормируют поэтапно, по мере освоения их промышленного выпуска, а также при переходе на нормирование метрологических или точностных характеристик изделий серийного и массового производства в соответствии с требованиями ГОСТ 23222-88, допускается устанавливать пределы отдельных типовых метрологических или точностных характеристик на основе статистической обработки данных о значениях индивидуальных характеристик выборочной партии N изделий.
2. Пределы метрологических (точностных) характеристик по п. 1.4 настоящего стандарта устанавливают исходя из доверительной вероятности Pд, заданного процента
3. Если в стандартах и технических условиях на изделия конкретного типа (группы) нет иных указаний, значение
4. Определяют границы значений характеристики
(1) (2)где
c0 - коэффициент, зависящий от величин N, Pд,
Коэффициент c0 находят по формуле
(3)где
Таблица 1
Таблица 2
5. При уточнении пределов характеристик по п. 1.4 настоящего стандарта к полученной верхней
или
6. Для изделий различных модификаций, а также при внесении изменений в конструкцию изделий, что может повлечь за собой изменение их метрологических или точностных характеристик, допускается контролировать правильность нормирования или уточнять пределы характеристик путем обработки результатов оценки индивидуальных характеристик выборочной партии N изделий.
7. Новые пределы метрологических и точностных характеристик устанавливают в соответствии с пп. 2 - 5.
8. При необходимости контроля правильности нормирования пределов метрологических и точностных характеристик пределы характеристик, полученные в соответствии с формулой (4) или (5), сравнивают с пределами, нормированными в стандартах или технических условиях на изделия конкретного типа (группы).
9. Если в стандартах или технических условиях на изделия нет иных указаний, нормирование считают правильным, если значение технологического запаса лежит в пределах 0,1 - 0,3.
Справочное
метрологических и точностных характеристик
![]() Черт. 1
Примечание. На черт. 1 использованы следующие сокращенные обозначения укрупненных методик и алгоритмов оценки (контроля):
ЭСО - экземпляра, статика, ориентировочно;
ЭСТ - экземпляра, статика, точно;
ЭСТП - экземпляра, статика, точно, предварительный;
ЭДО - экземпляра, динамика, ориентировочно;
ЭДТ - экземпляра, динамика, точно;
ЭДТП - экземпляра, динамика, точно, предварительный;
ТСН - типа, статика, нормирование;
ТСНП - типа, статика, нормирование, предварительный;
ТСР - типа, статика, рациональность;
ТДН - типа, динамика, нормирование;
ТДНП - типа, динамика, нормирование, предварительный;
ТДР - типа, динамика, рациональность.
Пример 1. [ЭДТП] - алгоритм оценки (контроля) и индивидуальной динамической характеристики с заданными показателями точности в результате предварительного эксперимента.
Пример 2. М[ТСП] - методика проверки рациональности нормирования типовых статических характеристик.
(контроля) метрологических и точностных характеристик
![]() Черт. 2
Примечание. На черт. 2 использованы следующие условные обозначения методик и алгоритмов ориентировочной оценки (контроля) в зависимости от задач оценки (контроля):
[О] - ориентировочная оценка без учета дрейфа, вариации и случайной составляющей погрешности;
[ОВ] - учитывается только вариация;
[ОД] - учитывается только дрейф;
[ОВД] - учитываются только вариация и дрейф;
- учитываются вариация, дрейф и случайная составляющая погрешности.Пример 1. [ОВД] - алгоритм ориентировочной оценки (контроля) при необходимости учета вариации и дрейфа.
Пример 2.
- методика ориентировочной оценки (контроля) при необходимости учета вариации, дрейфа и случайной составляющей погрешности.и точностных характеристик в статическом режиме
![]() Черт. 3
Примечание. На черт. 3 использованы следующие обозначения:
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/52/gost_13218.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
