Название документа
"ГОСТ 9909-81 (СТ СЭВ 2056-79). Государственный стандарт Союза ССР. Основные нормы взаимозаменяемости. Резьба коническая вентилей и баллонов для газов"
(введен Постановлением Госстандарта СССР от 22.12.1981 N 5566)

"ГОСТ 9909-81 (СТ СЭВ 2056-79). Государственный стандарт Союза ССР. Основные нормы взаимозаменяемости. Резьба коническая вентилей и баллонов для газов"
(введен Постановлением Госстандарта СССР от 22.12.1981 N 5566)




Введен
Постановлением Государственного
комитета СССР по стандартам
от 22 декабря 1981 г. N 5566
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА КОНИЧЕСКАЯ ВЕНТИЛЕЙ И БАЛЛОНОВ ДЛЯ ГАЗОВ
Basic norms of interehangeability.
Taper screw thread of valves and gas cylinder
ГОСТ 9909-81
(СТ СЭВ 2056-79)
Взамен ГОСТ 9909-70
в части разд. 1 и 2
Постановлением Государственного комитета СССР по стандартам от 22 декабря 1981 г. N 5566 срок введения установлен
с 1 января 1983 года
Несоблюдение стандарта преследуется по закону
Переиздание. Декабрь 1985 г.
1. Настоящий стандарт распространяется на коническую резьбу с конусностью 3:25, применяемую для вентилей и газовых баллонов, и устанавливает профиль, основные размеры и предельные отклонения размеров, а также обозначения такой резьбы.
Стандарт полностью соответствует СТ СЭВ 2056-79.

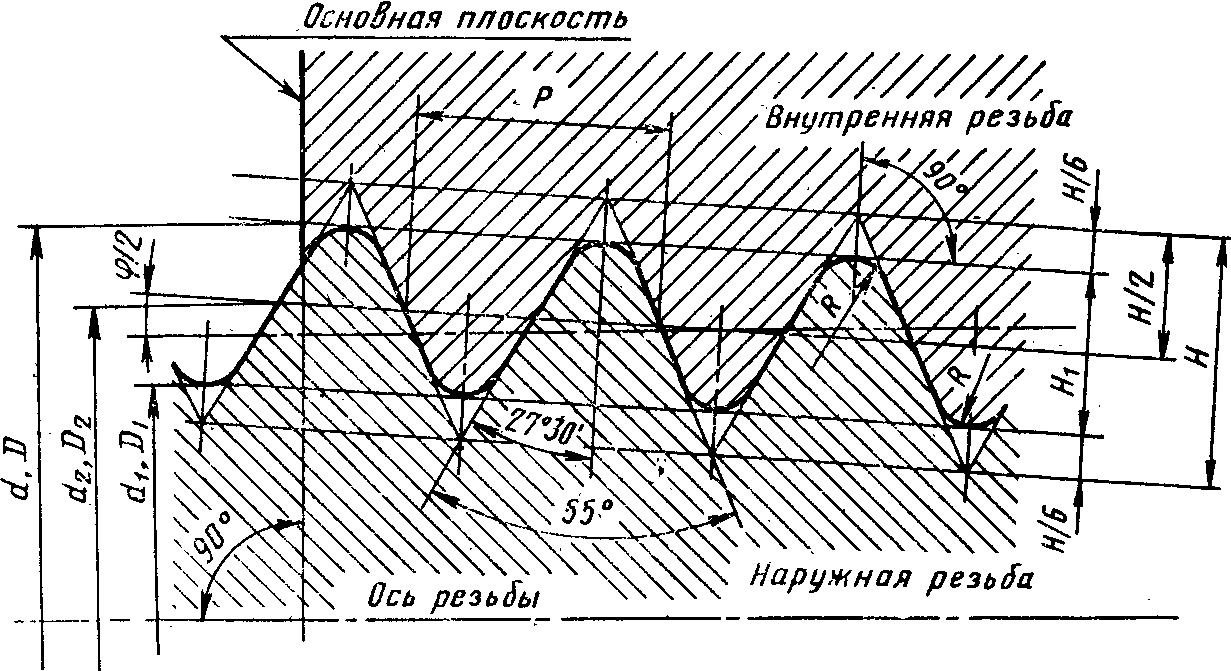

2. Номинальный профиль резьбы (наружной и внутренней) и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.
Конусность 2 tg = 3:25; = 6°52'4"; = 3°26'2";
d - наружный (номинальный) диаметр наружной резьбы (вентиля);
d1 - внутренний диаметр наружной резьбы;
d2 - средний диаметр наружной резьбы;
D - наружный (номинальный) диаметр внутренней резьбы
(баллона); D1 - внутренний диаметр внутренней резьбы;
D2 - средний диаметр внутренней резьбы; P - шаг резьбы;
- угол конуса; - угол уклона;
H - высота исходного треугольника; H1 - рабочая высота
профиля; R - радиус закругления вершины и впадины резьбы.
Биссектриса угла профиля резьбы перпендикулярна к образующей конуса.
Шаг резьбы определяется по линии, параллельной образующей конуса.
В основной плоскости средний диаметр резьбы имеет номинальное значение.
Черт. 1
Таблица 1
мм
Шаг P
H = 0,960491 P
H1 = 0,640327 P
= 0,160082 P
R = 0,137329 P
1,814
1,742331
1,161553
0,290388
0,249115
Примечания:
1. Количество шагов на длине 25,4 мм - 14.
2. Числовое значение шага резьбы определено из соотношения с округлением до 3-го знака после запятой и принято в качестве исходного при расчете размеров.

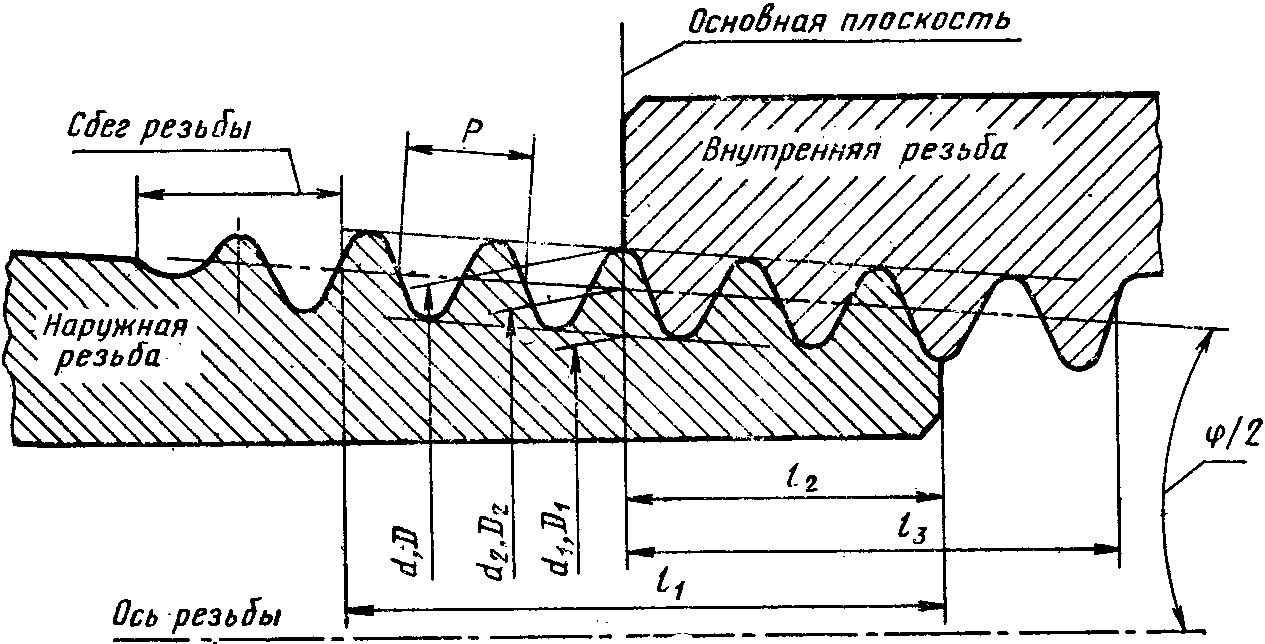

3. Основные размеры резьбы должны соответствовать указанным на черт. 1, 2 и в табл. 2.
l1 - рабочая длина резьбы; l2 - длина наружной резьбы
от торца до основной плоскости; l3 - длина внутренней резьбы
Черт. 2
Таблица 2
мм
Номинальный диаметр резьбы d
Шаг P
Диаметр резьбы в основной плоскости
Длина резьбы
d = D
d2 = D2
d1 = D1
l1, не менее
l2
19,2
19,2
18,036
16,872
24
16,000
27,8
1,814
27,8
26,636
25,472
26
17,667
30,3
30,3
29,136
27,972
4. Длину резьбы l3 в горловине баллона (см. черт. 2) устанавливают конструктивно, выполняя резьбу сквозной или с длиной, обеспечивающей ввинчивание вентиля.
Допускается увеличение длины резьбы l1 (см. табл. 2) с учетом конструкции вентиля и требований ГОСТ 949-73.
Примечание. Стандарт не определяет конструкцию вентиля за пределами длины резьбы l1. В частности, вместо сбега резьбы допускается выполнять канавку.
5. В условное обозначение конической резьбы вентилей и баллонов для газа должны входить буква W и номинальный диаметр резьбы.
Например: W19,2.
6. Осевое смещение основной плоскости наружной и внутренней резьб (черт. 3) от ее номинального расположения не должно превышать +/- 1,5 мм.
С целью повышения срока службы газовых баллонов их резьбу рекомендуется изготовлять с отрицательным смещением основной плоскости .
Примечание. Осевое смещение основной плоскости является суммарным результатом отклонений среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса резьбы.
Черт. 3
7. Предельные отклонения некоторых параметров резьбы приведены в справочном приложении.
Приложение
Справочное

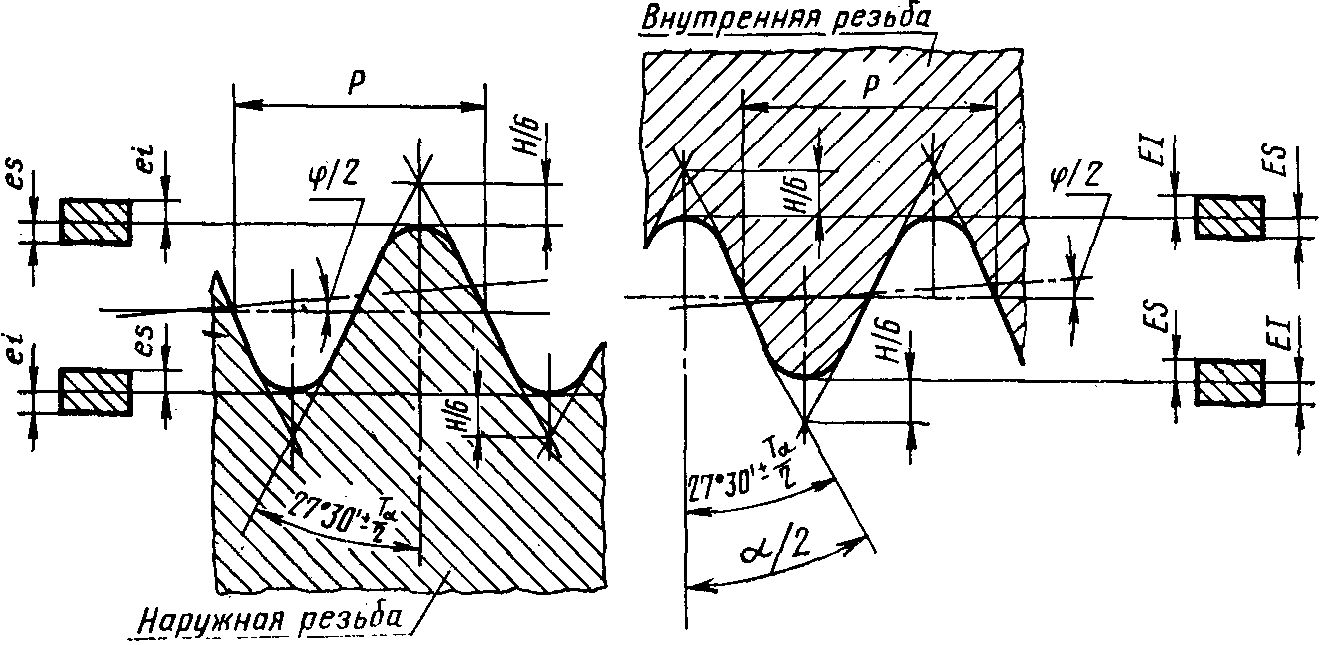

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ НЕКОТОРЫХ ПАРАМЕТРОВ РЕЗЬБЫ
Предельные отклонения некоторых параметров резьбы, приведенные на чертеже и в таблице, являются исходными при проектировании резьбообразующего инструмента и расчете резьбовых калибров и не контролируются на резьбе, если это не установлено особо.
es - верхнее отклонение среза вершины и впадины наружной
резьбы; ES - верхнее отклонение среза вершины и впадины
внутренней резьбы; ei - нижнее отклонение среза вершины
и впадины наружной резьбы; EI - нижнее отклонение среза
вершины и впадины внутренней резьбы;
- допуск угла наклона боковой стороны профиля резьбы
Размеры, мм
Номинальный диаметр резьбы d
Предельные отклонения
среза
шага P на длине
угла
разности средних диаметров на длине l2
вершины
впадины
12,7
l2 и l3
наружной резьбы
внутренней резьбы
для наружной резьбы
для внутренней резьбы
es = ES
ei = EI
es = ES
ei = EI
+/- Tp
+/-
19,2;
27,8;
30,3
+0,025
-0,025
+0,025
-0,025
0,04
0,07
1°30'
+0,07
-0,03
-0,07
+0,03
Примечания:
1. Значение Tp относится к расстоянию между любыми витками резьбы.
2. Значения разности средних диаметров на длине l2 в стандарте не приведены и являются расчетными величинами.
