Название документа

"ГОСТ 14801-85. Государственный стандарт Союза ССР. Заклепки с плоской головкой (повышенной точности). Конструкция и размеры"

(введен в действие Постановлением Госстандарта СССР от 27.03.1985 N 905)

"ГОСТ 14801-85. Государственный стандарт Союза ССР. Заклепки с плоской головкой (повышенной точности). Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 27.03.1985 N 905)

Оглавление

ГОСТ 14801-85. Государственный стандарт Союза ССР. Заклепки с плоской головкой (повышенной точности). Конструкция и размеры

Приложение. Теоретическая масса 1000 шт. заклепок из алюминиевых сплавов, кг

Введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 27 марта 1985 г. N 905

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ (ПОВЫШЕННОЙ ТОЧНОСТИ)

КОНСТРУКЦИЯ И РАЗМЕРЫ

Flat-head rivets (high precision). Construction

and dimensions

ГОСТ 14801-85

Группа Г34

ОКП 128500

Взамен

ГОСТ 14801-75

Постановлением Государственного комитета СССР по стандартам от 27 марта 1985 г. N 905 срок действия установлен

с 1 июля 1986 года

до 1 июля 1996 года

1. Настоящий стандарт распространяется на заклепки с плоской головкой с диаметром стержня от 2 до 10 мм для соединений с высокими требованиями к эксплуатационной надежности.

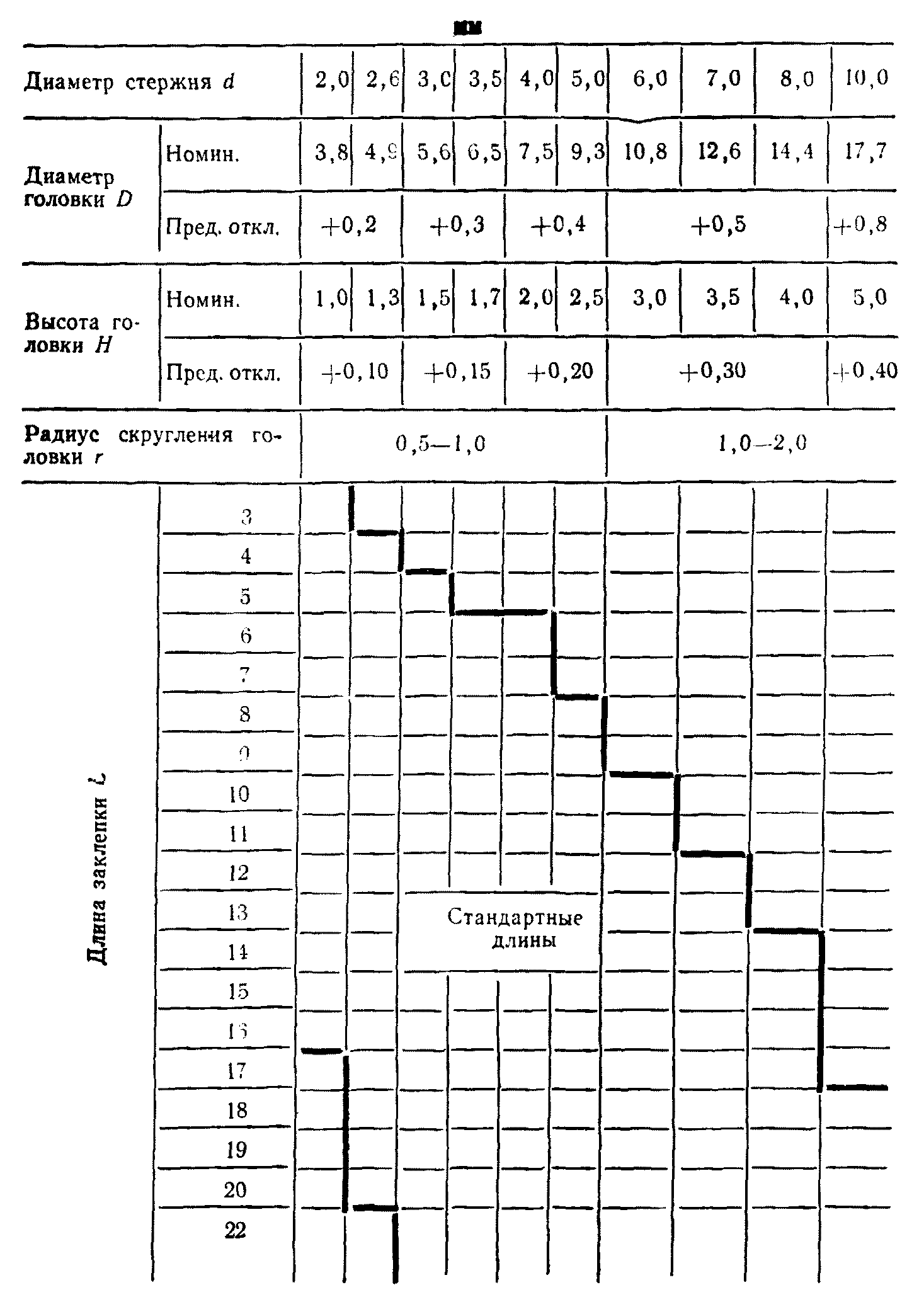

2. Конструкция и размеры заклепок должны соответствовать указанным на чертеже и в таблице.

--------------------------------

<*> Размеры обеспечиваются инструментом.

Продолжение

Примечание. Допускается применять заклепки с длинами, меньшими или большими указанных в таблице. Длину заклепки при этом выбирать из ряда, приведенного в графе "Длина заклепки L".

Пример условного обозначения заклепки диаметром стержня d = 4 мм, длиной L = 8 мм, из стали марки 10, без покрытия:

Заклепка 4 x 8.01 ГОСТ 14801-85

3. Технические требования - по ГОСТ 14803-85.

4. Теоретическая масса заклепок приведена в справочном Приложении.

Приложение

Справочное

ТЕОРЕТИЧЕСКАЯ МАССА 1000 ШТ. ЗАКЛЕПОК ИЗ АЛЮМИНИЕВЫХ

СПЛАВОВ, КГ

Длина L, мм	Номинальный диаметр стержня d, мм
Длина L, мм	2	2,6	3	3,5	4	5	6	7	8	10
3	0,054	-	-	-	-	-	-	-	-	-
4	0,063	0,121	-	-	-	-	-	-	-	-
5	0,072	0,136	0,192	-	-	-	-	-	-	-
6	0,081	0,151	0,212	0,304	0,434	-	-	-	-	-
7	0,090	0,166	0,232	0,331	0,469	-	-	-	-	-
8	0,099	0,181	0,252	0,358	0,504	0,868	-	-	-	-
9	0,108	0,196	0,272	0,386	0,539	0,924	-	-	-	-
10	0,117	0,211	0,291	0,413	0,575	0,980	1,48	-	-	-
11	0,126	0,226	0,313	0,441	0,611	1,036	1,56	-	-	-
12	0,134	0,242	0,333	0,468	0,647	1,092	1,64	2,34	-	-
13	0,143	0,257	0,353	0,496	0,683	1,148	1,72	2,45	-	-
14	0,152	0,272	0,373	0,523	0,718	1,204	1,80	2,56	3,57	-
15	0,161	0,287	0,393	0,550	0,754	1,260	1,88	2,67	3,72	-
16	0,170	0,302	0,413	0,578	0,790	1,316	1,96	2,78	3,86	-
17	-	0,317	0,434	0,605	0,826	1,372	2,04	2,89	4,00	-
18	-	0,332	0,454	0,633	0,861	1,428	2,12	2,99	4,15	7,04
19	-	0,347	0,474	0,660	0,897	1,484	2,20	3,10	4,29	7,26
20	-	0,362	0,494	0,688	0,932	1,540	2,28	3,21	4,43	7,48
22	-	-	0,532	0,743	1,004	1,652	2,44	3,43	4,72	7,94
24	-	-	0,573	0,798	1,076	1,764	2,60	3,65	5,01	8,38
26	-	-	-	0,853	1,148	1,876	2,77	3,87	5,29	8,82
28	-	-	-	0,908	1,220	1,988	2,93	4,09	5,58	9,28
30	-	-	-	-	1,292	2,100	3,09	4,31	5,87	9,74
32	-	-	-	-	1,364	2,212	3,25	4,53	6,15	10,18
34	-	-	-	-	-	2,324	3,41	4,75	6,44	10,60
36	-	-	-		-	2,436	3,57	4,97	6,73	11,06
38	-	-	-	-	-	2,548	3,73	5,18	7,01	11,54
40	-	-	-	-	-	2,660	3,90	5,40	7,29	12,00
42	-	-	-	-	-	-	-	5,62	7,58	12,40
44	-	-	-	-	-	-	-	5,84	7,87	12,84
46	-	-	-	-	-	-	-	6,06	8,16	13,30
48	-	-	-	-	-	-	-	-	8,45	13,70
50	-	-	-	-	-	-	-	-	8,73	14,16
52	-	-	-	-	-	-	-	-	-	14,60
54	-	-	-	-	-	-	-	-	-	15,16
56	-	-	-	-	-	-	-	-	-	15,56
58	-	-	-	-	-	-	-	-	-	16,00
60	-	-	-	-	-	-	-	-	-	16,48
Примечание. Масса указана для заклепок из алюминиевых сплавов В65, Д18 и Д19П. Для определения массы заклепок, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,93 - для алюминиевого сплава АМг5П, 0,96 - для алюминиевого сплава АМц, 2,81 - для стали.
