Название документа
"ГОСТ 2839-80* (СТ СЭВ 1287-84). Государственный стандарт Союза ССР. Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 16.06.1980 N 2800)
(ред. от 25.04.1985)

"ГОСТ 2839-80* (СТ СЭВ 1287-84). Государственный стандарт Союза ССР. Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 16.06.1980 N 2800)
(ред. от 25.04.1985)


Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 16 июня 1980 г. N 2800
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КЛЮЧИ ГАЕЧНЫЕ С ОТКРЫТЫМ ЗЕВОМ ДВУСТОРОННИЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Double-ended open spanners. Construction and dimensions
ГОСТ 2839-80*
(СТ СЭВ 1287-84)
Е
Список изменяющих документов
(в ред. Изменения N 1, утв. в марте 1982 г.,
Изменения N 2, утв. Постановлением от 25.04.1985 N 1203)
Группа Г24
ОКП 39 2651
Постановлением Государственного комитета СССР по стандартам от 16 июня 1980 г. N 2800 срок действия установлен с 01.01.1981 до 01.01.1991.
Взамен ГОСТ 2839-71.
Переиздание (сентябрь 1986 г.) с Изменениями N 1, 2, утвержденными в марте 1982 г., апреле 1985 г.; Пост. N 1203 от 25.04.1985 (ИУС N 6-82, N 7-85).
1. Настоящий стандарт распространяется на гаечные ключи с открытыми зевами размерами от 2,5 x 3,2 до 75 x 80 мм, изготовляемые для нужд народного хозяйства и для экспорта.
2. Основные размеры ключей должны соответствовать указанным на чертеже и в табл. 1.
Таблица 1
мм
Обозначение ключей
Применяемость
Размеры зевов S1 x S2
a
(пред. откл. по h15)
b1
b2
l
l1
l2
1-й ряд
2-й ряд
Пред. откл. по js17
Номин.
Пред. откл.
не менее
7811-0451
-
2,5 x 3,2
3,0
7
8
65
+/- 1,9
4
4
7811-0452
3,2 x 4
-
8
10
5
7811-0453
-
3,2 x 5,5
8
13
80
6
7811-0001
4 x 5
-
10
12
5
7811-0005
5 x 5,5
-
12
13
95
+/- 2,2
6
7811-0002
5,5 x 7
-
3,5
13
15
100
7
7811-0454
-
6 x 7
14
7811-0006
7 x 8
-
4,0
15
20
110
7
8
7811-0455
-
8 x 9
4,5
20
21
8
9
7811-0003
8 x 10
-
22
120
10
7811-0456
-
9 x 11
21
24
125
+/- 2,5
9
12
7811-0457
10 x 11
-
22
10
7811-0004
-
10 x 12
26
13
7811-0458
-
10 x 13
5,0
28
140
14
7811-0459
-
11 x 12
24
26
125
12
13
7811-0461
11 x 13
-
28
140
14
7811-0462
-
11 x 14
5,5
30
15
7811-0007
-
12 x 13
26
28
13
14
7811-0021
-
12 x 14
30
15
7811-0027
-
13 x 14
28
14
7811-0463
-
13 x 15
6,0
32
160
16
7811-0008
-
14 x 15
30
15
7811-0472
13 x 16
-
6,5
28
34
14
7811-0464
-
13 x 17
35
17
7811-0022
-
14 x 17
30
15
7811-0473
-
16 x 17
7,0
34
16
7811-0474
16 x 18
-
7,5
39
175
18
7811-0023
-
17 x 19
35
42
17
19
7811-0465
-
17 x 22
8,5
46
180
21
7811-0475
-
18 x 19
7,5
39
42
175
18
19
7811-0476
18 x 21
-
8,5
45
205
+/- 2,9
20
7811-0024
-
19 x 22
42
46
19
21
7811-0466
-
19 x 24
9,5
50
23
7811-0477
-
21 x 22
45
46
20
21
7811-0478
21 x 24
-
50
220
23
7811-0025
-
22 x 24
46
21
7811-0467
-
22 x 27
10,5
55
230
26
7811-0026
24 x 27
-
50
250
23
7811-0468
-
24 x 30
11,5
62
260
28
7811-0041
27 x 30
-
55
26
7811-0469
-
27 x 32
12,5
65
270
30
7811-0042
-
30 x 32
62
280
+/- 3,3
28
7811-0479
30 x 34
-
70
32
7811-0471
-
30 x 36
13,5
75
310
34
7811-0481
-
32 x 34
65
70
30
32
7811-0043
-
32 x 36
75
34
7811-0482
34 x 36
-
70
32
7811-0044
36 x 41
-
15,0
75
85
350
34
38
7811-0045
41 x 46
-
15,5
85
95
380
+/- 3,8
38
42
7811-0046
46 x 50
-
17,0
95
102
420
42
46
7811-0047
50 x 55
-
18,0
102
112
460
46
51
7811-0048
55 x 60
-
18,5
112
122
500
51
55
7811-0049
65 x 70
-
21,0
132
142
580
+/- 4,5
60
65
7811-0050
75 x 80
-
23,0
152
165
670
+/- 5,0
68
72
Примечание. Размеры зевов по 1-му ряду являются предпочтительными для применения.
Пример условного обозначения ключа с размерами зевов 17 x 19 мм, повышенной точности П, группы прочности C, с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-80, с хромовым покрытием толщиной 9 мкм:
Ключ 7811-0023 П C 1 Х9 ГОСТ 2839-80.
То же, нормальной точности:
Ключ 7811-0023 C 1 Х9 ГОСТ 2839-80.
(Измененная редакция, Изм. N 2).
3. Ключи должны изготовляться групп прочности C и D по ГОСТ 2838-80 из марок стали, указанных в табл. 2.
Таблица 2
Размер зева, мм
Марка стали для ключей группы прочности
C
D
До 36
40ХФА <*>
40Х <*>
Св. 36
40Х <*>
45 <**>
--------------------------------
<*> По ГОСТ 4543-71.
ИС NORMPROD: примечание.
Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.
<**> По ГОСТ 1050-74.
Допускается применять сталь других марок с механическими свойствами в термообработанном состоянии не ниже чем у марок стали, указанных в табл. 2.
4. Ключи группы прочности C должны иметь твердость по 1-му ряду, а группы D - по 2-му ряду ГОСТ 2838-80.
5. Технические требования - по ГОСТ 2838-80.
6. Размеры головок и рукояток гаечных ключей указаны в рекомендуемых Приложениях 1 и 2.
Приложение 1
Рекомендуемое

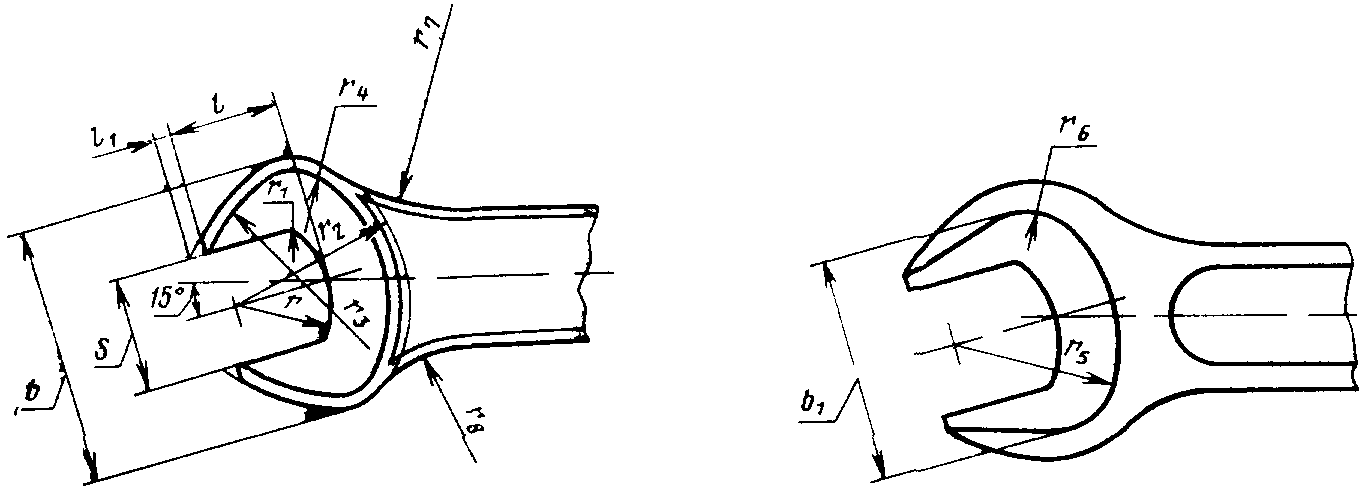

РАЗМЕРЫ ГОЛОВОК ГАЕЧНЫХ КЛЮЧЕЙ
Примечание. Середина дуги радиуса r должна находиться в точке пересечения осей рукоятки и зева.
S
b
b1
l
l1
r
r1
r2
r3
r4
r5
r6
r7
r8
2,5
7
-
4
0,5
5
1
9
10
3,0
-
-
10
5
3,2
8
5
4,0
10
5,0
12
6
5,5
13
6
10
14
4,0
14
7
6,0
14
7
2
11
7,0
15
12
8,0
20
8
1,0
7
13
15
4,5
15
8
9,0
21
9
15
17
5,0
17
9
10,0
22
10
8
3
16
19
6,0
19
10
11,0
24
19
12
9
17
21
7,0
13
6
21
11
12,0
26
20
13
10
19
23
8,0
14
23
12
13,0
28
21
14
20
24
24
14,0
30
22
15
11
4
21
26
9,0
15
26
13
15,0
32
24
16
12
23
27
10,0
17
7
27
14
16,0
34
26
13
24
28
18
28
15
17,0
35
27
17
25
29
29
18,0
39
29
18
14
27
28
11,0
19
31
16
19,0
42
31
19
28
32
12,0
20
32
21,0
45
33
20
15
5
34
14,0
21
8
34
17
22,0
46
34
21
31
35
15,0
22
35
18
24,0
50
38
23
16
33
38
16,0
24
9
38
19
27,0
55
41
26
2,0
18
38
41
17,0
26
10
41
20
30,0
62
46
28
19
6
42
44
19,0
28
11
44
22
32,0
65
48
30
20
45
47
21,0
29
12
47
24
34,0
70
51
32
22
7
48
50
22,0
31
13
50
25
36,0
75
54
34
23
50
52
33
52
26
41,0
85
61
38
26
55
60
24,0
36
14
60
30
46,0
95
68
42
29
8
62
65
26,0
40
15
65
32
50,0
102
74
46
31
67
72
28,0
43
16
72
36
55,0
112
81
51
3,0
34
9
73
77
32,0
47
18
77
38
60,0
122
88
55
37
81
83
37,0
51
20
83
42
65,0
132
95
60
40
10
88
90
43,0
55
22
90
45
70,0
142
102
65
42
95
97
48,0
58
24
97
48
75,0
152
109
68
45
11
103
100
53,0
62
26
100
50
80,0
165
116
72
48
112
110
58,0
66
30
110
55
85,0
175
123
77
51
120
120
63,0
70
34
120
60
(Измененная редакция, Изм. N 1, 2).
Приложение 2
Рекомендуемое
РАЗМЕРЫ РУКОЯТОК ГАЕЧНЫХ КЛЮЧЕЙ
С зевом S <= 10 мм
С зевом S > 10 мм
мм
Размеры зевов
S
b
b1
a1 = a2
a3
l
l1
1-й ряд
2-й ряд
-
2,5 x 3,2
2,5
5
-
1,5
-
6
-
3,2 x 4
-
3,2
4,0
-
3,2 x 5,5
3,2
5,5
6
10
4 x 5
-
4,0
5
6
5,0
6
5 x 5,5
-
5,5
10
5,5 x 7
-
7,0
8
2,0
-
6 x 7
6,0
7
7,0
8
2,5
7 x 8
-
8,0
10
11
-
8 x 9
9,0
12
8 x 10
-
8,0
11
10,0
11
13
-
9 x 11
9,0
10
3,0
12
11,0
12
14
10 x 11
-
10,0
11
13
11,0
12
14
-
10 x 12
10,0
11
13
12,0
14
15
-
10 x 13
10,0
11
13
13,0
14
16
-
11 x 12
11,0
12
19
3,5
2,5
14
8
12,0
14
20
15
9
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: возможно, имеется в виду размер зева 11 x 13, а не 11 x 3.
11 x 3
-
11,0
12
19
14
8
13,0
14
21
16
10
-
11 x 14
11,0
13
19
14
8
14,0
15
22
18
11
-
12 x 13
12,0
14
20
15
9
13,0
21
16
10
-
12 x 14
12,0
20
15
9
14,0
15
22
18
11
-
13 x 14
13,0
14
21
16
10
13,0
15
22
18
11
-
13 x 15
13,0
14
21
16
10
15,0
16
24
4,0
20
11
-
14 x 15
14,0
15
22
18
15,0
16
24
20
13 x 16
-
13,0
14
21
16
10
16,0
17
26
21
12
-
13 x 17
13,0
14
21
16
10
17,0
17
27
21
12
-
14 x 17
14,0
15
22
18
11
17,0
17
27
21
12
-
16 x 17
16,0
26
5,0
17,0
27
16 x 18
-
16,0
26
18,0
18
29
23
13
-
17 x 19
17,0
17
27
21
12
19,0
18
31
25
14
-
17 x 22
17,0
17
27
6,0
3,0
21
12
22,0
20
34
29
15
-
18 x 19
18,0
18
29
23
13
19,0
31
25
14
18 x 21
-
18,0
29
23
13
21,0
20
33
28
15
-
19 x 22
19,0
18
31
25
14
22,0
20
34
29
15
-
19 x 24
19,0
18
31
25
14
24,0
22
38
32
17
-
21 x 22
21,0
20
33
28
15
22,0
20
34
29
21 x 24
-
21,0
20
33
28
24,0
22
38
32
17
-
22 x 24
22,0
20
34
29
15
24,0
22
38
32
17
-
22 x 27
22,0
20
34
8,0
29
15
27,0
24
41
36
24
24 x 27
-
24,0
22
38
32
18
27,0
24
41
36
24
-
24 x 30
24,0
22
38
32
18
30,0
26
46
39
27
27 x 30
-
27,0
26
41
36
24
30,0
26
46
39
27
-
27 x 32
27,0
24
41
9,0
3,5
36
24
32,0
28
48
43
30
-
30 x 32
30,0
26
46
39
27
32,0
28
48
43
30
30 x 34
-
30,0
26
46
39
27
34,0
30
50
45
30
-
30 x 36
30,0
26
46
39
27
36,0
32
54
47
30
-
32 x 34
32,0
28
48
43
34,0
30
50
45
-
32 x 36
32,0
28
48
43
36,0
32
54
47
34 x 36
-
34,0
30
50
10,0
4,0
45
36,0
32
54
47
36 x 41
-
41,0
34
61
50
32
41 x 46
-
46,0
38
68
57
38
46 x 50
-
50,0
42
74
12,0
4,5
63
39
50 x 55
-
55,0
45
81
69
45
55 x 60
-
14,0
5,0
47
60,0
48
88
77
52
65 x 70
-
65
52
95
84
56
70
55
102
90
60
75 x 80
-
75
60
109
16,0
6,0
100
68
80
65
116
110
71
ИС NORMPROD: примечание.
Взамен ГОСТ 7505-74 Постановлением Госстандарта СССР от 21.09.1989 N 2815 с 1 июля 1990 года введен в действие ГОСТ 7505-89.
Предельные отклонения размеров, кроме S и l - по нормальной точности, ГОСТ 7505-74.
(Измененная редакция, Изм. N 2).


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/52/gost_34716.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
