ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРЫШКИ ТОРЦОВЫЕ С КАНАВКАМИ ВЫСОКИЕ ДИАМЕТРОМ

ОТ 110 ДО 400 ММ КОРПУСОВ ПОДШИПНИКОВ КАЧЕНИЯ

КОНСТРУКЦИЯ И РАЗМЕРЫ

High cups with grooves for diameters from 110 till 400 mm

of pillow blocks. Constructions and dimensions

ГОСТ 13219.16-81

Группа Г16

ОКП 41 8422

Взамен

ГОСТ 13219.16-67

Постановлением Государственного комитета СССР по стандартам от 9 апреля 1981 г. N 1928 срок действия установлен

с 1 января 1982 года

до 1 января 1987 года

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на высокие торцовые крышки с канавками, устанавливаемые в корпусах подшипников качения по ГОСТ 13218.1-80 - ГОСТ 13218.10-80 и предназначенные для герметизации подшипникового узла, осевой фиксации подшипника и восприятия осевых нагрузок.

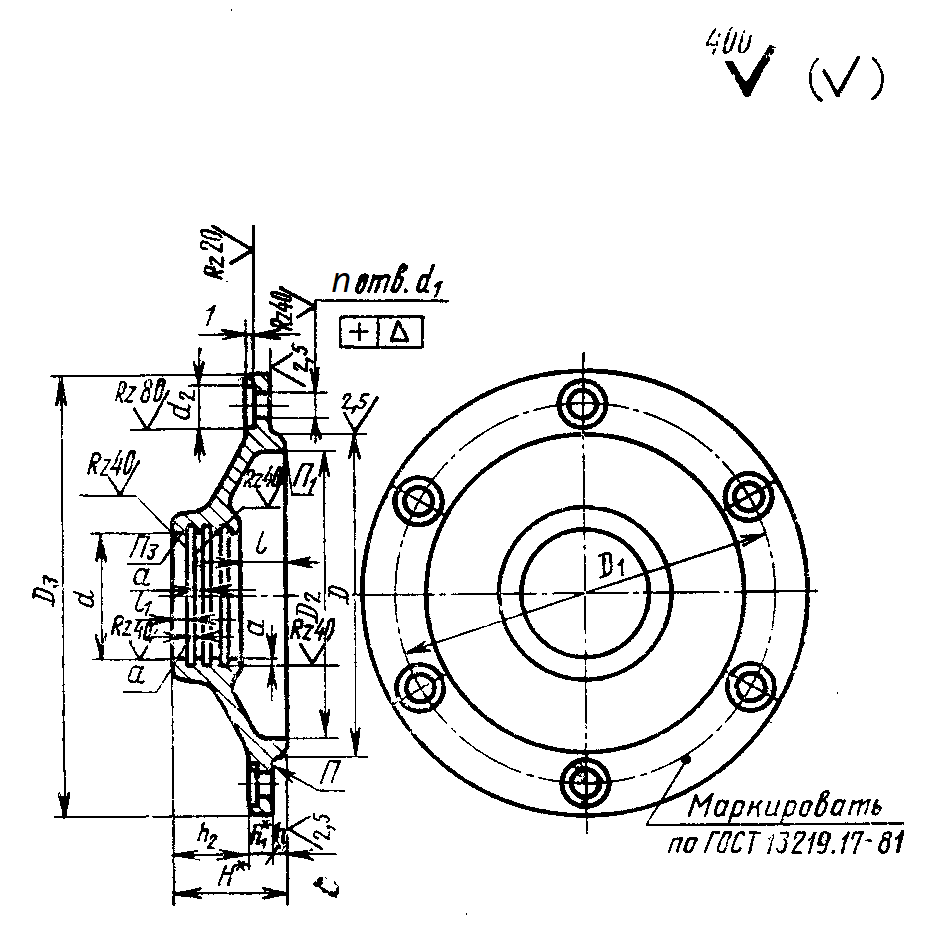

2. Основные размеры крышек должны соответствовать указанным на чертеже и в таблице.

Поправкой, опубликованной в ИУС "Государственные стандарты", N 7, 1982, в чертеж были внесены изменения.

--------------------------------

<*> Размеры для справок.

Размеры в мм

Обозначение крышки	D (пред. откл. по h0)	Диаметр вала или втулки d_ном	d (пред. откл. по A11)	D₁	D₂	D₃	d₁	d₂	n		H	h	h₁	h₂	l	l₁	s	a	Теоретическая масса, кг
ЖВ 110 x 45	110	45	45	130	100	155	11	20	4	0,12	40	5	7	28	17	4	23	3	1,05
ЖВ 110 x 55	110	55	55	130	100	155	11	20			45		7	33	22	4	23		1,09
ЖВ 120 x 50	120	50	50	145	110	175	13	24			44		9	30	19	5	25		1,72
ЖВ 120 x 60	120	60	60	145	110	175					47			33	22				1,77
ЖВ 125 x 70	125	70	70	150	116	180					45			31	20				1,91
ЖВ 130 x 55	130	55	55	155	118	185					44	6		29	19				2,00
ЖВ 130 x 65	130	65	65	155	118	185					52			37	27				2,05
ЖВ 140 x 60	140	60	60	165	128	195					47			32	22				2,18
ЖВ 140 x 70	140	70	70	165	128	195					54			39	29				2,23
ЖВ 150 x 75	150	75	75	180	138	210					55			40	30				2,63
ЖВ 160 x 65	160	65	65	190	148	220			6		52			37	22		30	4	2,91
ЖВ 160 x 80	160	80	80	190	148	220				0,15	59			44	29				3,00
ЖВ 170 x 70	170	70	70	200	158	230					54			39	24				3,23
ЖВ 170 x 85	170	85	85	200	158	230					59			44	29				3,32
ЖВ 180 x 75	180	75	75	210	165	240					56			41	26				3,37
ЖВ 180 x 90	180	90	90	210	165	240					59			44	29				3,55
ЖВ 190 x 80	190	80	80	220	175	250	15	26			58		10	42	26	6	32		3,61
ЖВ 190 x 95	190	95	95	220	175	250					60			44	28				3,59
ЖВ 200 x 85	200	85	85	230	185	260					59			44	27				3,87
ЖВ 200 x 100	200	100	100	230	185	260					60			44	28				3,96
ЖВ 215 x 90	215	90	90	250	200	285					60	8		42	28				4,55
ЖВ 215 x 110	215	110	110	250	200	285					66			48	34				4,55
ЖВ 225 x 95	225	95	95	260	210	295	17	30			62		12	42	28	7	34		5,91
ЖВ 230 x 115	230	115	115	270	216	305					71			51	32		39	5	6,37
ЖВ 240 x 100	240	100	100	280	225	315					68			48	29				6,82
ЖВ 250 x 125	250	125	125	290	236	325					74			54	35				7,28
ЖВ 260 x 110	260	110	110	300	245	335					71			51	32				7,73
ЖВ 270 x 135	270	135	135	310	256	345					83			63	44				8,19
ЖВ 280 x 115	280	115	115	320	262	356					75		14	53	34	8	41		8,64
ЖВ 300 x 125	300	125	125	340	282	330					76	10		52	35				10,00
ЖВ 320 x 135	320	135	135	360	302	400					78			54	37				10,90
ЖВ 320 x 160	320	160	160	360	302	400					90			66	49				10,50
ЖВ 340 x 140	340	140	140	380	315	420					82		16	56	39	9	43		11,80
ЖВ 340 x 170		170	170								93			67	50				11,80
ЖВ 340 x 170		170	170								93			67	50				11,30
ЖВ 360 x 150	360	150	150	400	335	440					83			57	40				11,30
ЖВ 360 x 150		150	150								83			57	40				14,60
ЖВ 360 x 180		180	180								95			69	52				15,00
ЖВ 380 x 160	380	160	160	430	352	470	22	36			86		18	58	41	10	45		15,90
ЖВ 400 x 170	400	170	170	450	372	490	22	36			88		18	60	43	10	45		17,30

3. Технические требования - по ГОСТ 13219.17-81.

4. Дополнительные размеры элементов крышек - по рекомендуемому приложению к ГОСТ 13219.1-81.

Пример условного обозначения высокой торцовой крышки с канавками диаметром D = 140 мм, d_ном = 60 мм:

Крышка ЖВ 140 x 60 ГОСТ 13219.16-81
