Название документа
"ГОСТ 3047-66. Межгосударственный стандарт. Допуски и посадки размеров менее 1 мм"
(утв. и введен в действие Госстандартом СССР 28.05.1966)
(ред. от 01.07.1980)

"ГОСТ 3047-66. Межгосударственный стандарт. Допуски и посадки размеров менее 1 мм"
(утв. и введен в действие Госстандартом СССР 28.05.1966)
(ред. от 01.07.1980)


Утвержден и введен в действие
Комитетом стандартов, мер
и измерительных приборов
при Совете Министров СССР
28 мая 1966 года
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОПУСКИ И ПОСАДКИ РАЗМЕРОВ МЕНЕЕ 1 мм
Tolerances and fits in dimensions less than 1 mm
ГОСТ 3047-66
Список изменяющих документов
(в ред. Изменения N 1, утв. в августе 1971 г.,
Изменения N 2, утв. в июле 1980 г.)
Группа Г12
МКС 17.040.10
ОКСТУ 0070
Дата введения
1 января 1967 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН Бюро взаимозаменяемости в металлообрабатывающей промышленности, Научно-исследовательским институтом часовой промышленности
РАЗРАБОТЧИКИ
Н.М. Журавлев; М.А. Палей, канд. техн. наук; Л.Б. Свичар; Г.А. Круглов, канд. техн. наук; В.И. Саркин, канд. техн. наук; Т.С. Гладилина, канд. техн. наук
ВНЕСЕН Государственным комитетом по машиностроению при Госплане СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 28.05.66
3. ВЗАМЕН ГОСТ 3047-54
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 7713-62
6
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 16.07.80 N 3626
6. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в августе 1971 г., июле 1980 г. (ИУС 9-71, 9-80)
Применение стандарта для вновь разрабатываемых изделий не допускается.
(Измененная редакция, Изм. N 2).
1. Настоящий стандарт распространяется на допуски и посадки деталей при размерах от 0,1 до 1 мм (исключ.).
2. Допуски размеров от 0,1 до 1 мм должны назначаться по табл. 1.
Таблица 1
Допуски
Интервалы номинальных размеров, мм
Классы точности
03
04
05
06
07
08
09
1
2
2а
3
3а
4
5
6
7
Величины допусков, мкм
От 0,1 до 0,3
-
0,25
0,4
0,6
1
1,5
2
3
5
8
13
20
35
50
-
-
Св. 0,3 до 0,6
0,2
0,3
0,5
0,8
1,2
1,8
2,5
4
6
10
15
25
40
60
90
140
Св. 0,6 до 1,0
0,25
0,4
0,6
1
1,5
2
3
5
7
12
18
30
45
70
100
160
3. Для классов точности 03 - 09 расположение полей допусков настоящим стандартом не устанавливается. Рекомендуется располагать поля допусков относительно номинального размера: в "плюс" - для отверстий (например, А03, А06, А09), в "минус" - для валов (например, В03, В06, В09).
Допускается иное расположение полей допусков относительно номинального размера, в том числе и симметричное - половина допуска со знаком +/- (например, СМ03, СМ06, СМ09).
4. Предельные отклонения для классов точности 1 - 5 должны назначаться по табл. 2 - 8 для посадок в системе отверстия и по табл. 9 - 15 для посадок в системе вала.
Поля допусков классов точности 6 и 7 (табл. 16) рекомендуется располагать:
- для размеров отверстий (охватывающих размеров, внутренних размеров) - в "плюс" от нулевой линии (А6, А7);
- для размеров валов (охватываемых размеров, наружных размеров) - в "минус" от нулевой линии (В6, В7);
- для размеров поверхностей, не относящихся к отверстиям и валам и не образующих соединения, - симметрично относительно нулевой линии (СМ6, СМ7).
5. В таблицах 2 - 15 и на схемах посадок цветом выделены:
- поля допусков предпочтительного применения 1-го ряда;
- поля допусков предпочтительного применения 2-го ряда.
3 - 5. (Измененная редакция, Изм. N 1).
6. Основные понятия о допусках и посадках - по ГОСТ 7713.

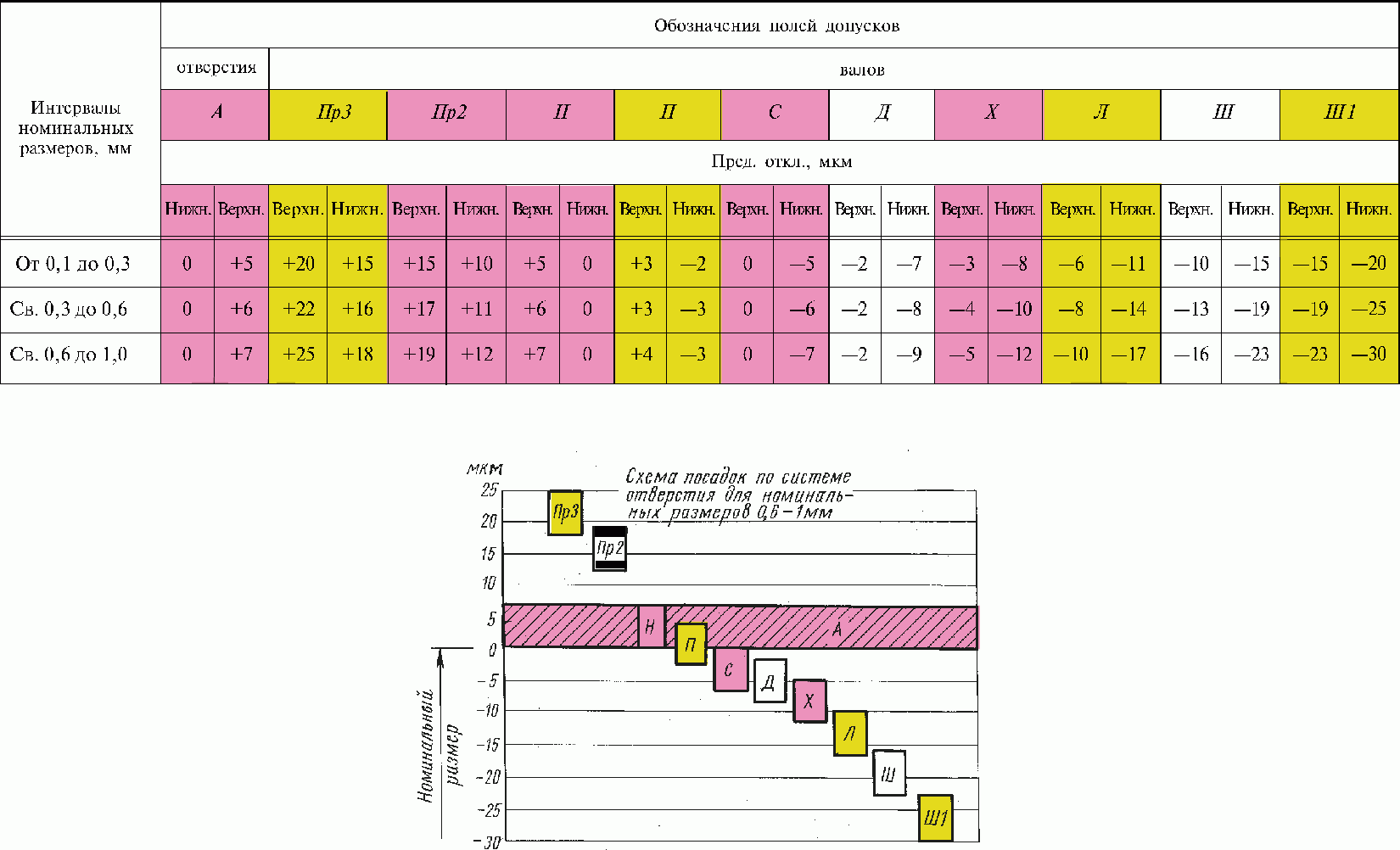

Таблица 2
Система отверстия. Класс точности 1
Таблица 3
Система отверстия. Класс точности 2

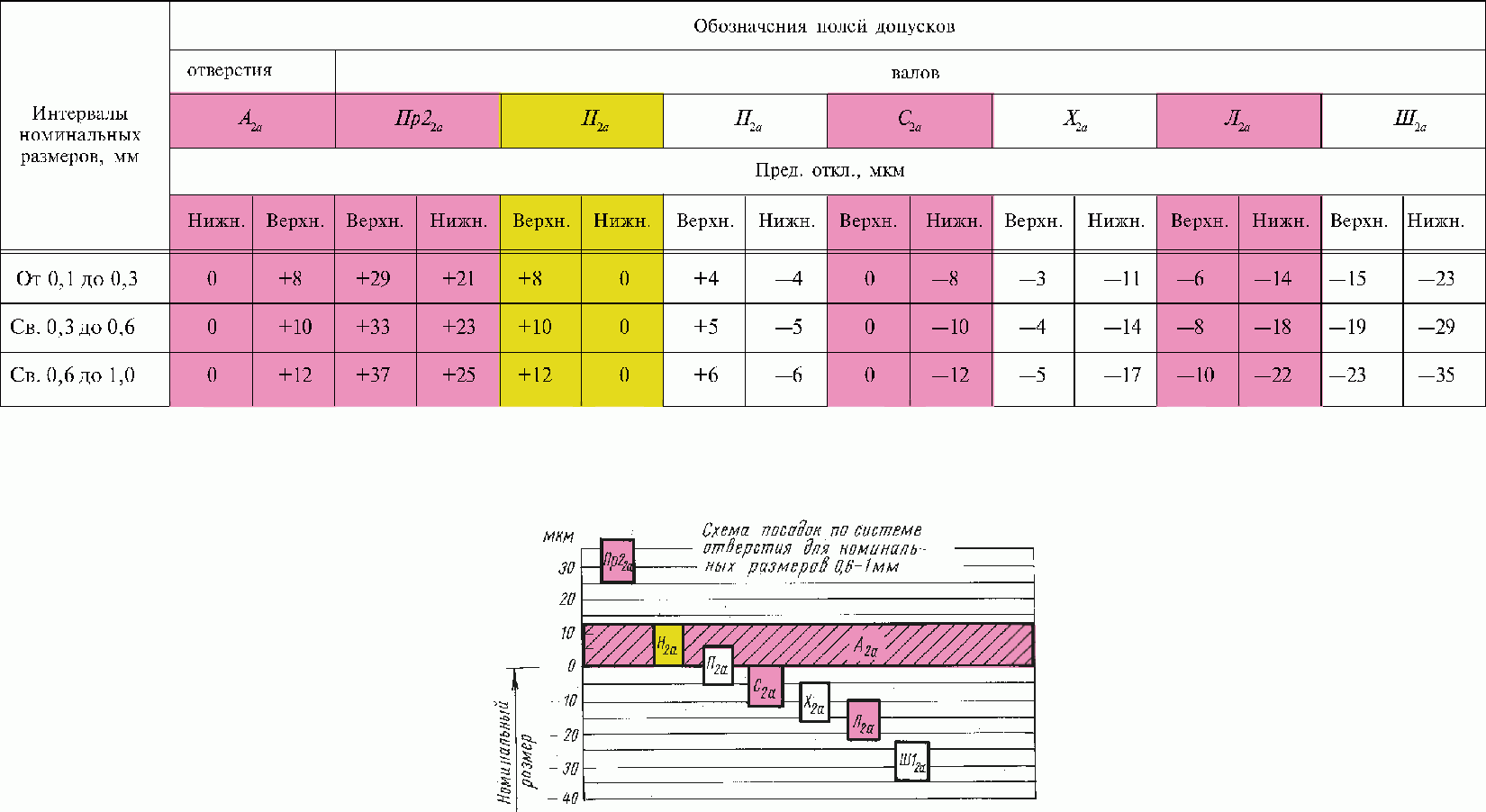

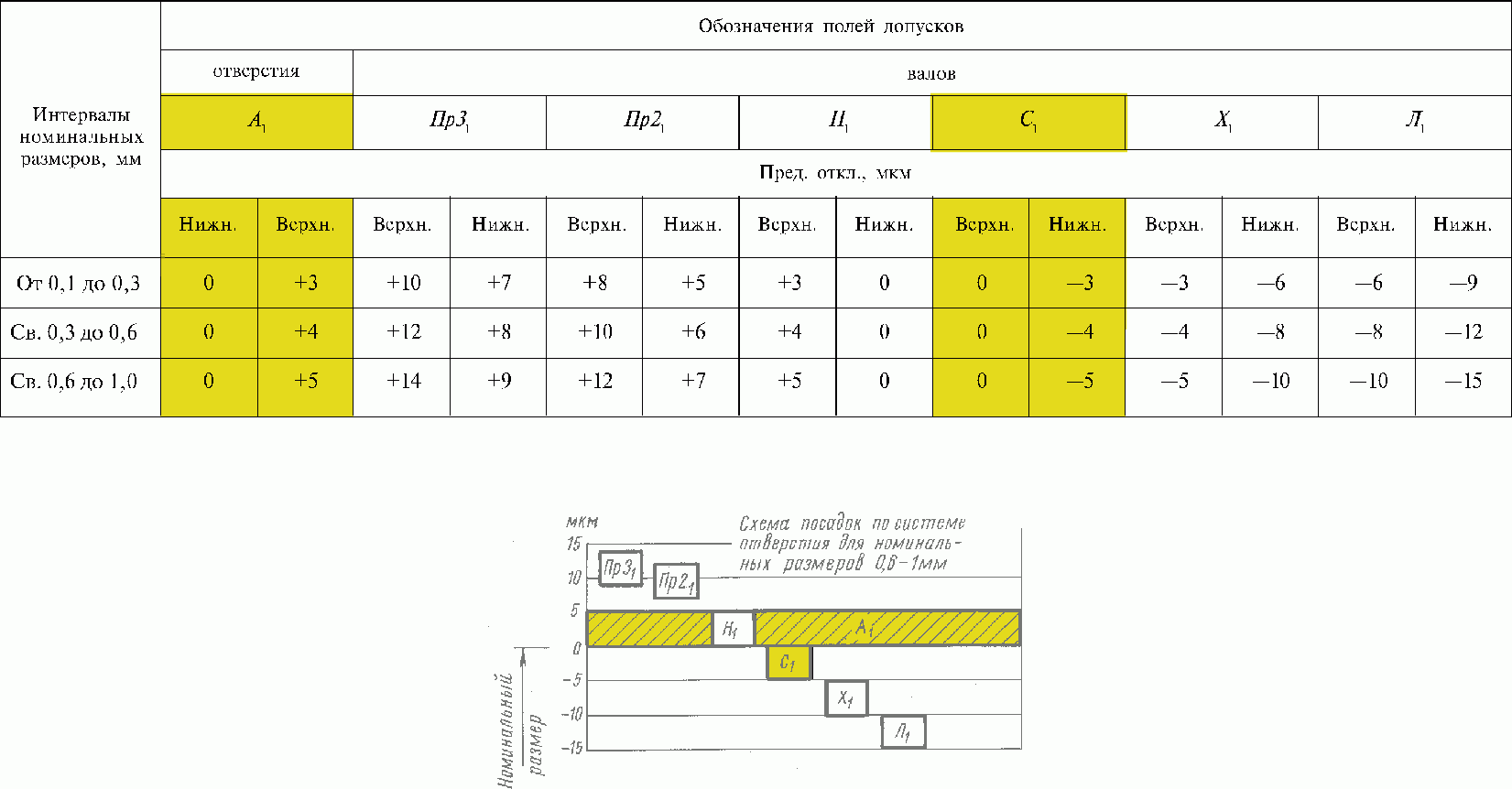

Таблица 4
Система отверстия. Класс точности 2а

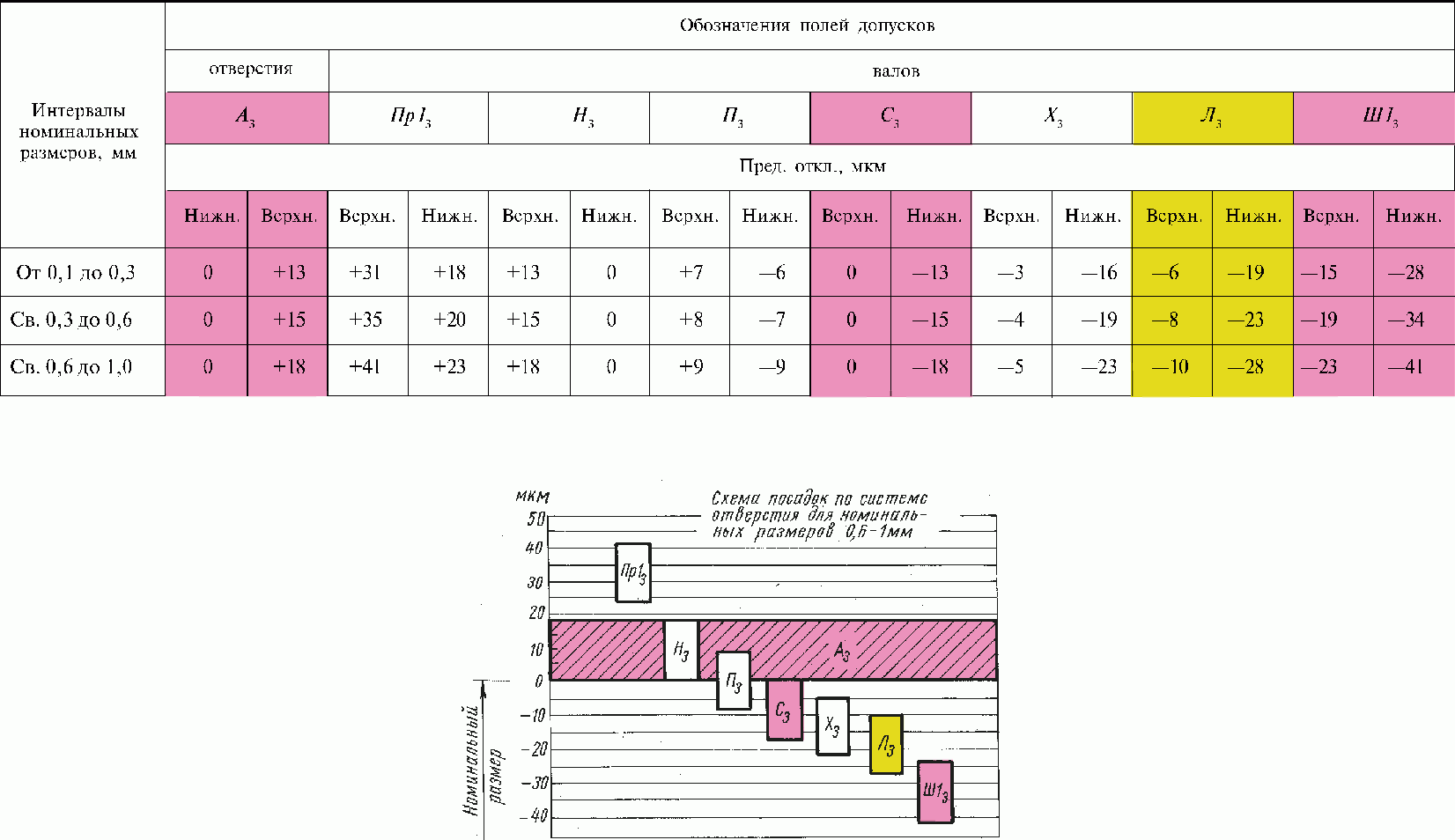

Таблица 5
Система отверстия. Класс точности 3

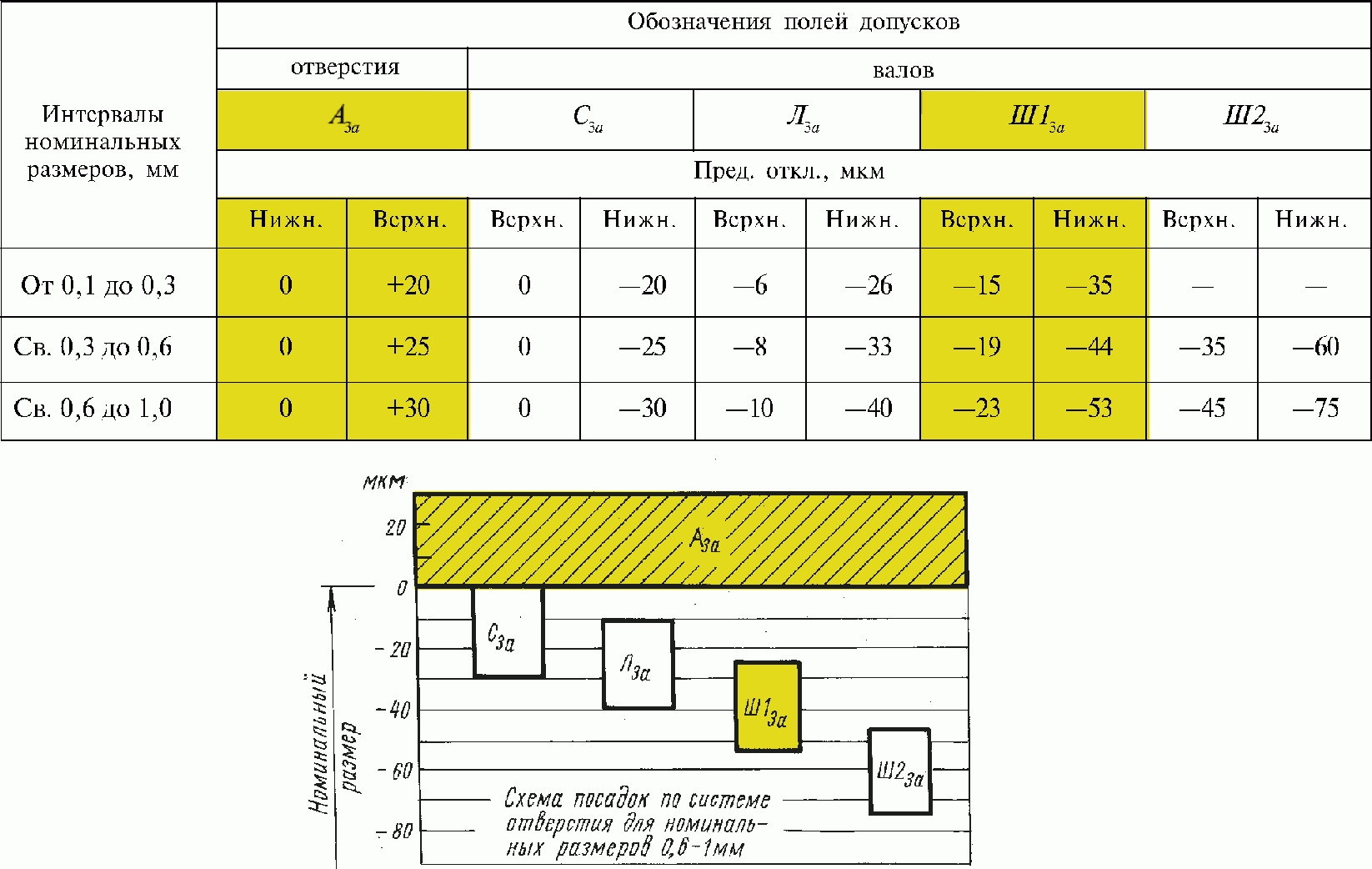

Таблица 6
Система отверстия. Класс точности 3а

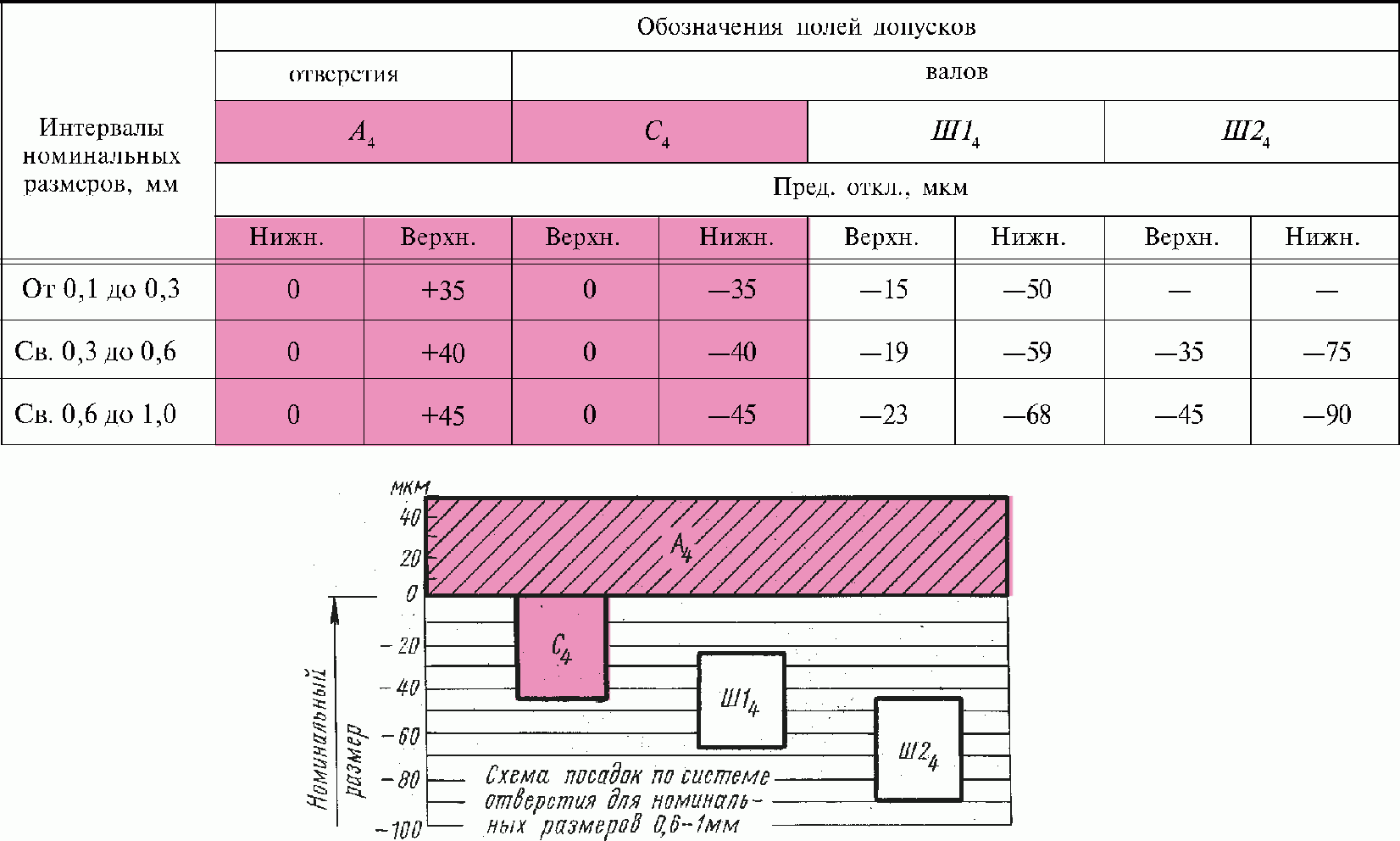

Таблица 7
Система отверстия. Класс точности 4
Таблица 8
Система отверстия. Класс точности 5
Интервалы номинальных размеров, мм
Обозначения полей допусков
отверстия А5
вала С5
СМ5 <*>
Пред. откл., мкм
Нижн.
Верхн.
Верхн.
Нижн.
Верхн.
Нижн.
От 0,1 до 0,3
0
+50
0
-50
+25
-25
Св. 0,3 до 0,6
0
+60
0
-60
+30
-30
Св. 0,6 до 1,0
0
+70
0
-70
+35
-35
--------------------------------
<*> Поле допуска СМ5 рекомендуется для размеров поверхностей, не относящихся к отверстиям и валам и не образующих соединений.

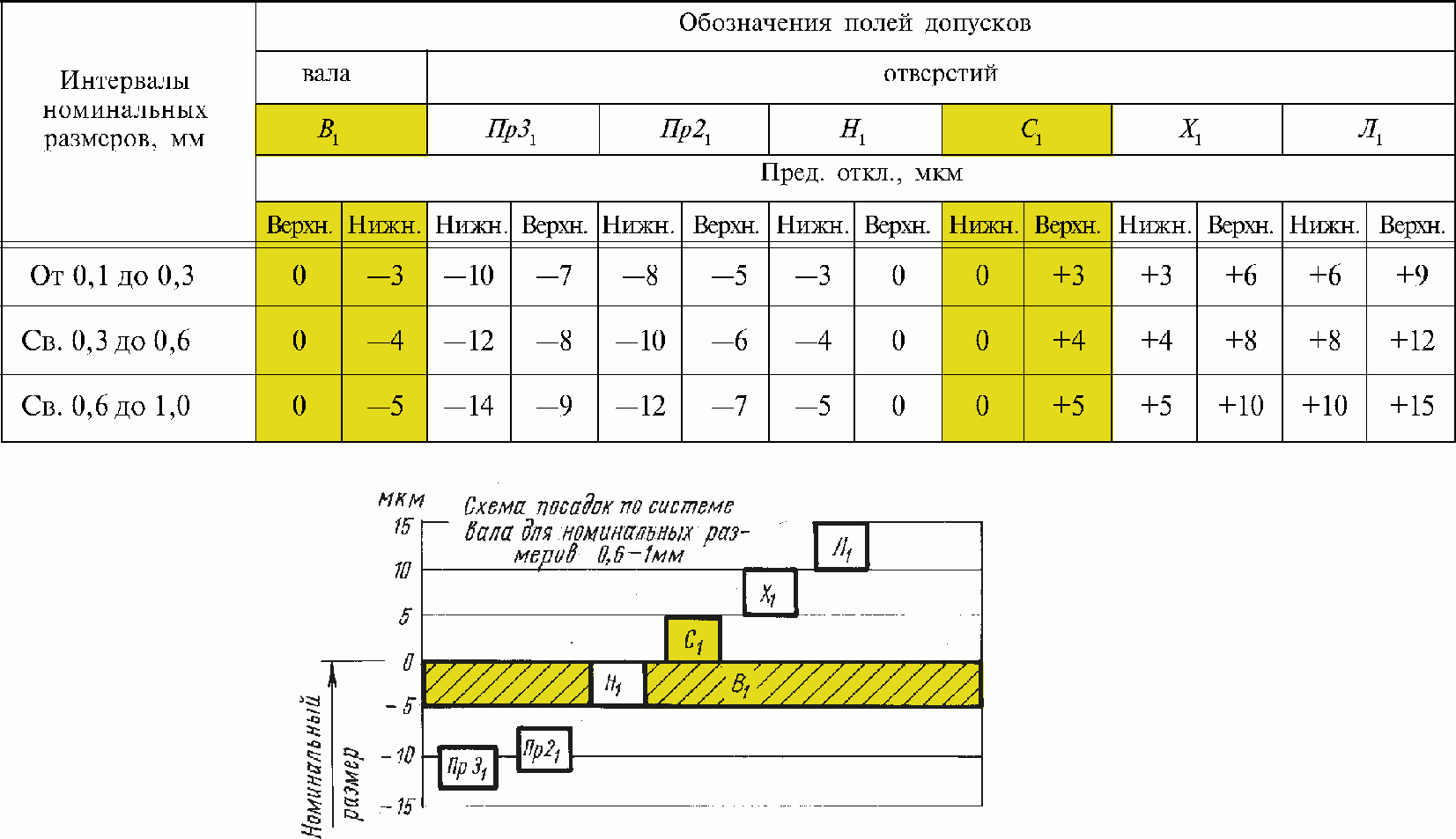

Таблица 9
Система вала. Класс точности 1

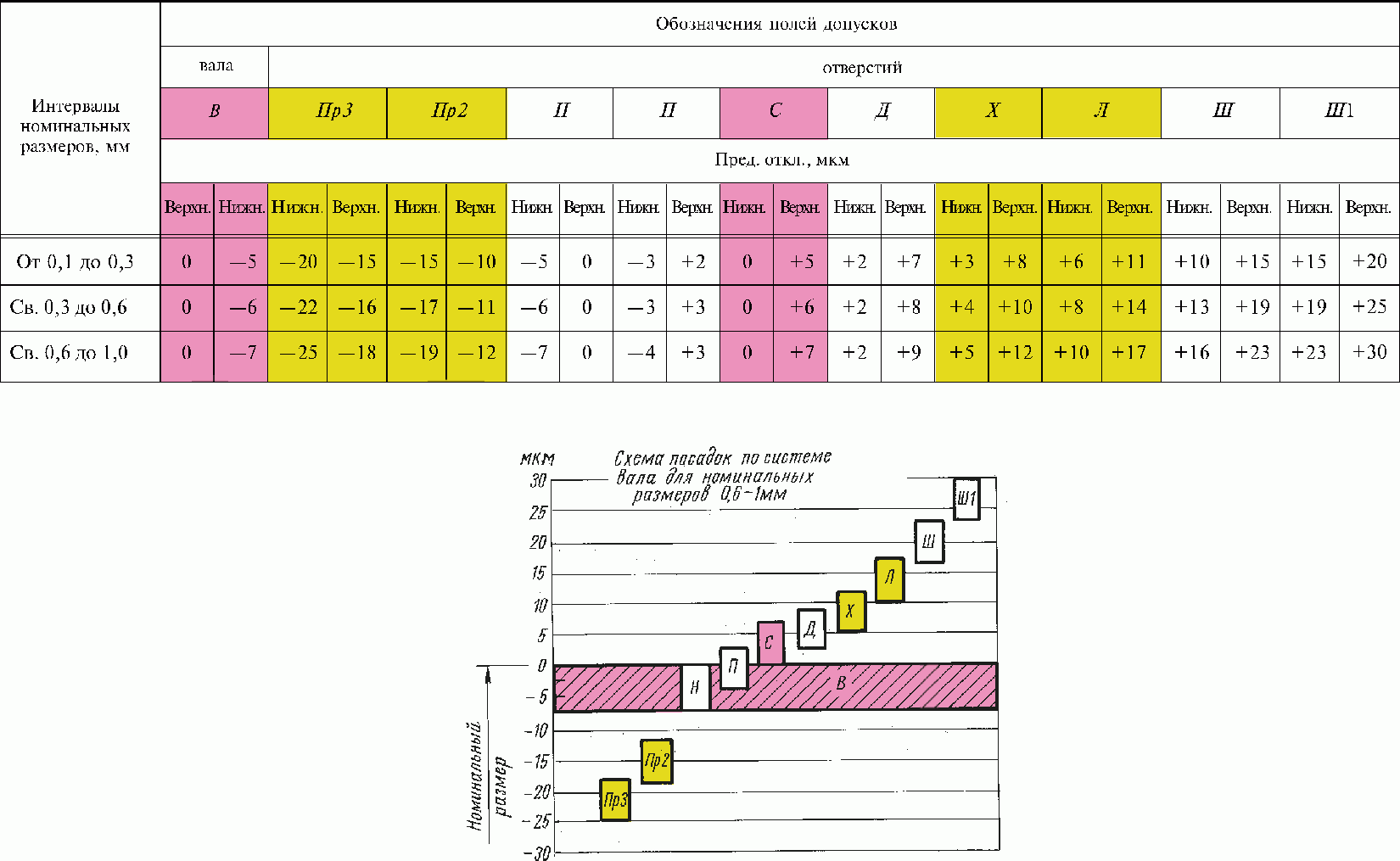

Таблица 10
Система вала. Класс точности 2

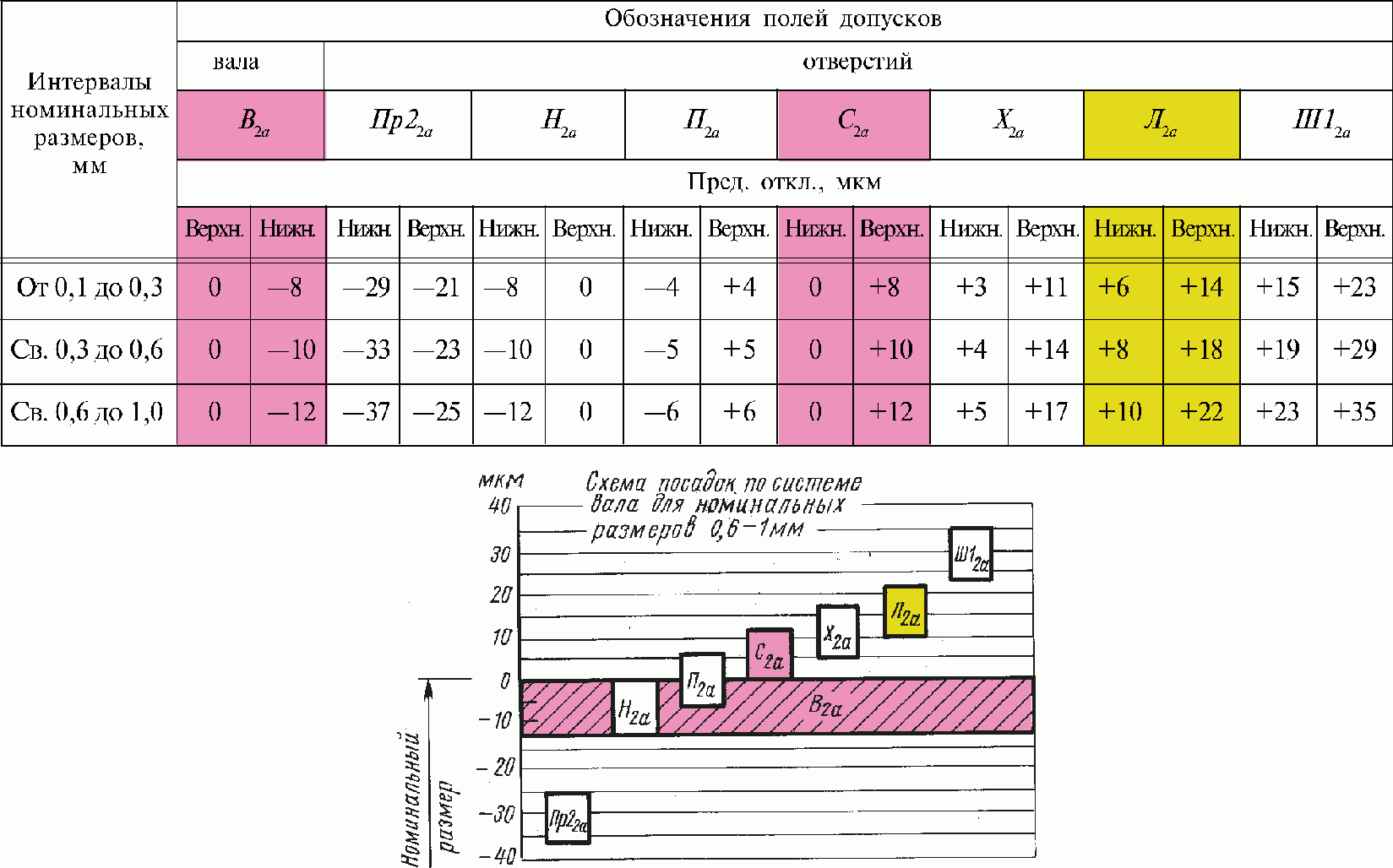

Таблица 11
Система вала. Класс точности 2а

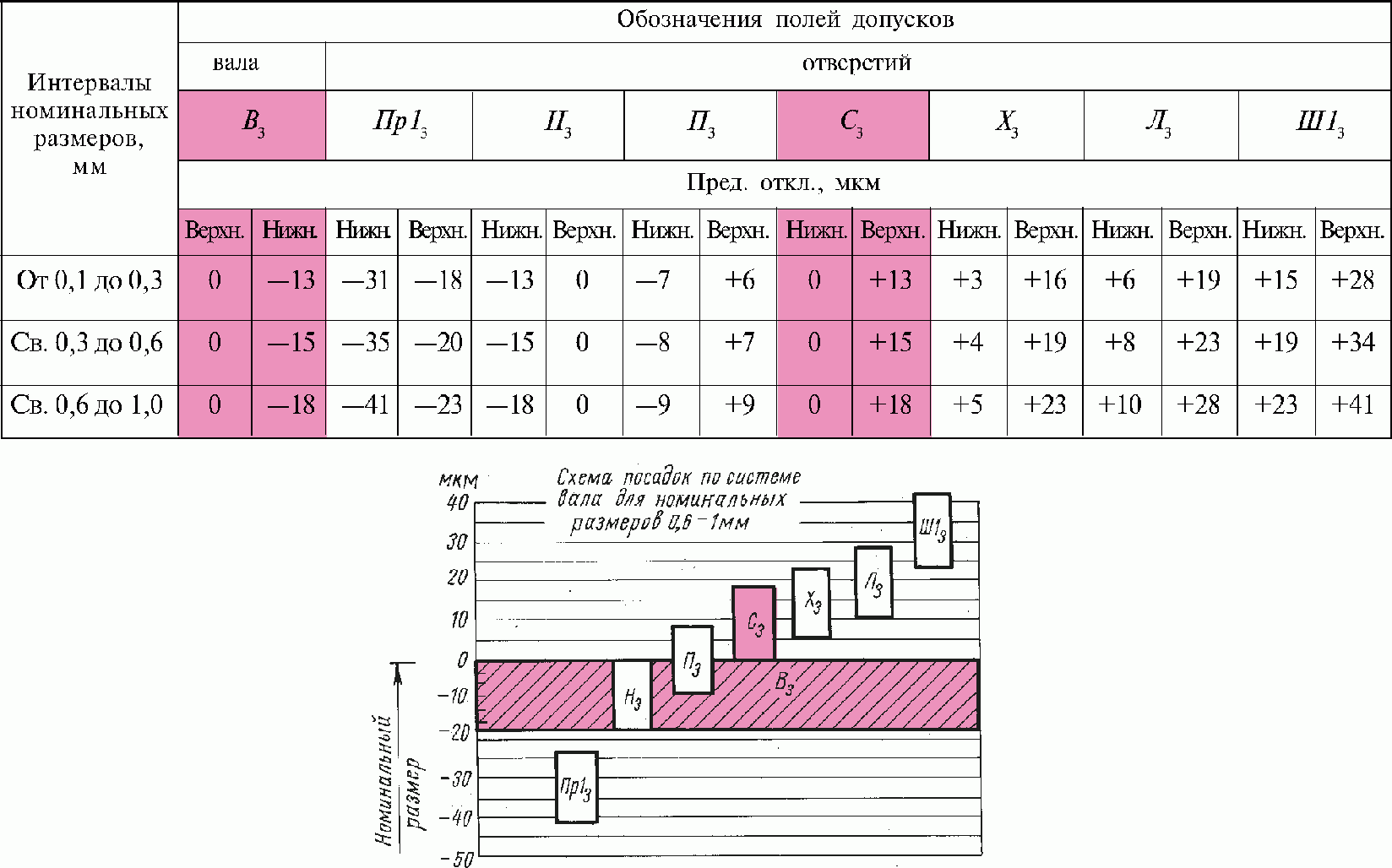

Таблица 12
Система вала. Класс точности 3

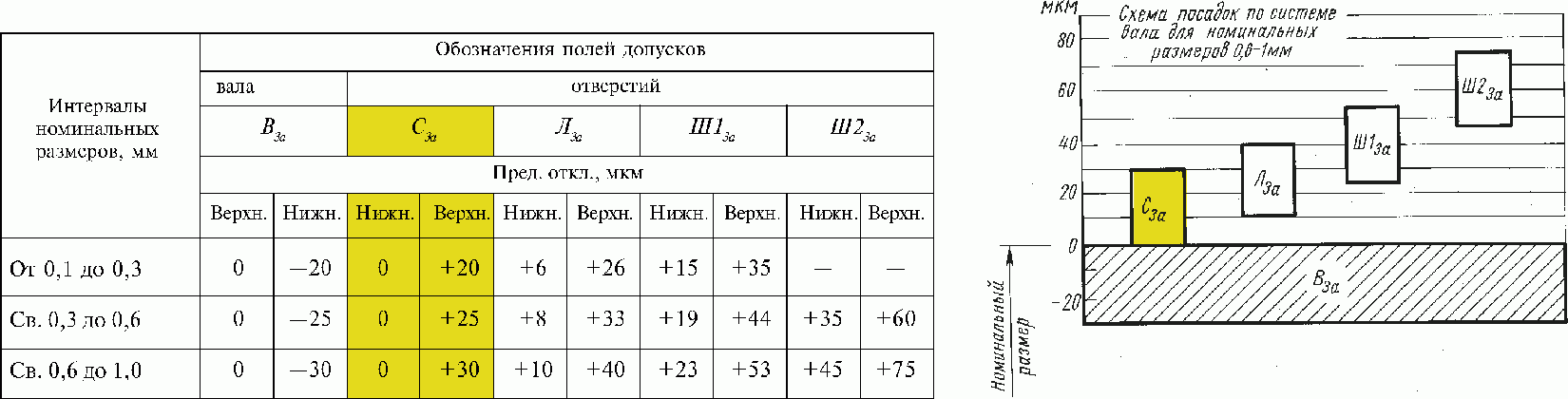

Таблица 13
Система вала. Класс точности 3а

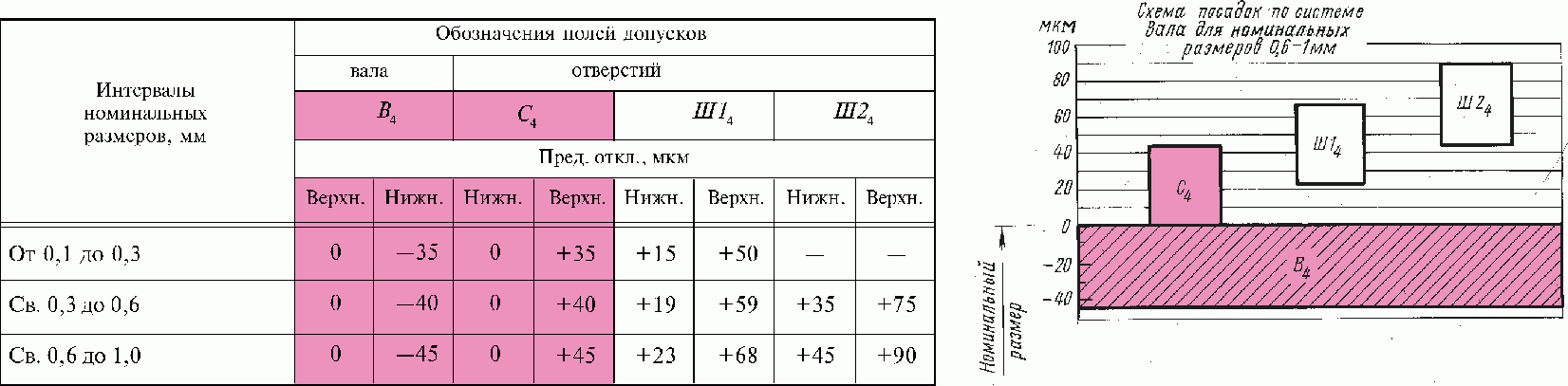

Таблица 14
Система вала. Класс точности 4
Таблица 15
Система вала. Класс точности 5
Интервалы номинальных размеров, мм
Обозначения полей допусков
вала В5
отверстия С5
СМ5 <*>
Пред. откл., мкм
Верхн.
Нижн.
Нижн.
Верхн.
Верхн.
Нижн.
От 0,1 до 0,3
0
-50
0
+50
+25
-25
Св. 0,3 до 0,6
0
-60
0
+60
+30
-30
Св. 0,6 до 1,0
0
-70
0
+70
+35
-35
--------------------------------
<*> Поле допуска СМ5 рекомендуется для размеров поверхностей, не относящихся к отклонениям и валам и не образующих соединений.
Таблица 16
Предельные отклонения по классам точности 6 и 7
Интервалы номинальных размеров, мм
Классы точности
6
7
Поля допусков и пред. откл., мкм
отверстия А6
вала В6
СМ6
отверстия А7
вала В7
СМ7
Нижн.
Верхн.
Верхн.
Нижн.
Верхн.
Нижн.
Нижн.
Верхн.
Верхн.
Нижн.
Верхн.
Нижн.
От 0,1 до 0,3
-
-
-
-
-
-
-
-
-
-
-
-
Св. 0,3 до 0,6
0
+90
0
-90
+45
-45
0
+140
0
-140
+70
-70
Св. 0,6 до 1,0
0
+100
0
-100
+50
-50
0
+160
0
-160
+80
-80
