МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЦЫ ТОКАРНЫЕ РЕЗЬБОВЫЕ С ПЛАСТИНАМИ ИЗ ТВЕРДОГО СПЛАВА

КОНСТРУКЦИЯ И РАЗМЕРЫ

Carbide-tipped thread turning tools. Design and dimensions

ГОСТ 18885-73

Список заменяющих документов

(в ред. Изменения N 1, утв. в феврале 1981 г.,

Изменения N 2, утв. в июне 1985 г.)

Группа Г23

МКС 25.100.10

Взамен

МН 623-64;

МН 624-64;

МН 625-64;

МН 626-64

Постановлением Государственного комитета стандартов Совета Министров СССР от 8 июня 1973 г. N 1429 дата введения установлена

1 июля 1974 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 12.02.81 N 655

Издание с Изменениями N 1, 2, утвержденными в феврале 1981 г., июне 1985 г. (ИУС 4-81, 9-85).

1. Настоящий стандарт распространяется на токарные резьбовые резцы общего назначения с пластинами из твердого сплава.

(Измененная редакция, Изм. N 1).

2. Резцы должны изготовляться следующих типов:

1 - резьбовые для наружной метрической резьбы;

2 - резьбовые для внутренней метрической резьбы;

3 - резьбовые для наружной трапецеидальной резьбы;

4 - резьбовые для внутренней трапецеидальной резьбы.

3. Конструкция и основные размеры резцов должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4.

Тип 1

Черт. 1

Таблица 1

мм

Обозначение резцов	Применяемость	Сечение резца h·b	L	m	Тип пластин по ГОСТ 25398-90	Шаг резьбы P
2660-0001		16·10	100	1,5	11	0,5 - 2,5
2660-0003		20·12	120	3,0		0,8 - 3,0
2660-0005		25·16	140	4,0		1,25 - 5
2660-0007		32·20	170	5,0		2 - 6

Примечание. Размер r выполняется в зависимости от шага резьбы (r_наиб. = 0,144S).

Пример условного обозначения резца типа 1, сечением h·b = 20·12 мм, для метрической резьбы с шагом P = 2 мм, с пластиной из твердого сплава марки Т15К6:

Резец 2660-0003 2 Т15К6 ГОСТ 18885-73

Тип 2

Черт. 2

Таблица 2

Размеры в мм

Обозначение резцов	Применяемость	Сечение резца h·b	L	l	d	m	Тип пластин по ГОСТ 25398-90	Шаг резьбы P	D_наим.
2662-0001		10·10	120	40	10	4	11	0,75 - 2,50	18
2662-0003		12·12	140	50	12	5		1 - 3	24
2662-0005		16·16	170	60	16	9		1,5 - 4	30
2662-0007		20·20	200	80	20	12		2 - 5	42
2662-0009		25·25	240	100	25	14		3 - 6	52

Пример условного обозначения резца типа 2, сечением h·b = 20·20 мм, для метрической резьбы с шагом P = 3,5 мм, с пластиной из твердого сплава марки Т15К6:

Резец 2662-0007 3,5 Т15К6 ГОСТ 18885-73

Тип 3

Черт. 3

Таблица 3

Размеры в мм

Резцы				Сечение резца h·b	L	m	Тип пластин	Шаг резьбы P
для правой резьбы		для левой резьбы
Обозначение	Применяемость	Обозначение	Применяемость
2664-0001		2664-0002		20·12	120	2,0	48 по ГОСТ 25422-90	2
2664-0003		2664-0004				2,0		3
2664-0005		2664-0006				3,0		4
2664-0007		2664-0008				3,0		5
2664-0009		2664-0010		25·16	140	4,0		6
2664-0011		2664-0012				4,0		8
2664-0013		2664-0014				6,0		10
2664-0015		2664-0016		32·20	170	6,0		12
2664-0017		2664-0018		32·20	170	8,0		16
2664-0019		2664-0020		40·25	200	10,0	32 по ГОСТ 25412-90	20
2664-0021		2664-0022		40·25	200	12,5	32 по ГОСТ 25412-90	24

Пример условного обозначения резца типа 3, сечением h·b = 25·16 мм, для правой трапецеидальной резьбы с шагом P = 6 мм, с пластинами из твердого сплава марки Т15К6:

Резец 2664-0009 6 Т15К6 ГОСТ 18885-73

Тип 4

Черт. 4

Таблица 4

Размеры в мм

Резцы				Сечение резца h·b	L	l	d	m	Тип пластин по ГОСТ 25422-90	Шаг резьбы P	D_наим.
для правой резьбы		для левой резьбы
Обозначение	Применяемость	Обозначение	Применяемость
2666-0001		2666-0002		10·10	120	40	10	4	48	2	16
2666-0003		2666-0004								4
2666-0005		2666-0006		12·12	140	50	12	4		2	22
2666-0007		2666-0008						6		5
2666-0009		2666-0010						7		8
2666-0011		2666-0012		16·16	170	60	16	6		3	30
2666-0013		2666-0014						8		6
2666-0015		2666-0016						10		10
2666-0017		2666-0018		20·20	200	80	20	8		3	44
2666-0019		2666-0020						10		8
2666-0021		2666-0022						12		12
2666-0023		2666-0024		25·25	240	100	25	6		4	62
2666-0025		2666-0026						10		10
2666-0027		2666-0028						15		6

Пример условного обозначения резца типа 4, сечением h·b = 10·10 мм, для правой трапецеидальной резьбы с шагом P = 2 мм, с пластиной из твердого сплава марки Т15К6:

Резец 2666-0001-2 Т15К6 ГОСТ 18885-73

(Измененная редакция, Изм. N 1, 2).

4. Величины радиусов скруглений и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.

5. Элементы конструкций и геометрические параметры резцов указаны в приложении.

6. Форма заточки передней поверхности и доводка режущей части указаны в приложении 2 к ГОСТ 18877-73.

7. Технические требования - по ГОСТ 5688-61.

8. (Исключен, Изм. N 2).

Приложение

Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИЙ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РЕЗЦОВ

1. Элементы конструкций и геометрические параметры резцов указаны на черт. 1 - 4 и в табл. 1 - 6.

Тип 1

--------------------------------

<*> На длине не менее шага резьбы.

Черт. 1

Таблица 1

Размеры в мм

Сечение резца h·b	a	n	h	h₁	K	Обозначение пластин по ГОСТ 25398-90
16·10	3	9,3	13,5	15,5	13	11130
20·12	6	15,0	16,0	19,0	19	11190
25·16	8	18,6	20,0	22,5	24	11210
32·20	10	23,3	26,0	29,0	29	11230

Таблица 2

мм

Шаг резьбы P	0,50	0,75	0,80	1,00	1,25	1,50	1,75
r_max	0,072	0,108	0,115	0,144	0,180	0,216	0,252
r_min	0,047	0,079	0,085	0,113	0,146	0,179	0,213

Продолжение табл. 2

мм

Шаг резьбы P	2,00	2,50	3,00	3,50	4,00	4,50	5,00	5,50	6,00
r_max	0,288	0,360	0,432	0,504	0,576	0,648	0,720	0,792	0,870
r_min	0,249	0,317	0,389	0,459	0,529	0,601	0,670	0,742	0,812

Тип 2

--------------------------------

<*> На длине не менее шага резьбы.

Черт. 2

Таблица 3

Размеры в мм

Сечение резца h·b	a	h₁	h₂	h₃	Обозначение пластин по ГОСТ 25398-90
10·10	4	5,5	5,0	8,5	11150
12·12	4	7,5	6,0	10,5	11150
16·16	6	9,5	9,0	13,5	11190
20·20	8	12,5	11,5	17,5	11210
25·25	10	16,0	15,0	22,0	11230

Таблица 4

мм

Шаг резьбы P	0,75	0,80	1,00	1,25	1,50	1,75	2,00
r_max	0,050	0,055	0,072	0,090	0,110	0,125	0,145

Продолжение табл. 4

мм

Шаг резьбы P	2,50	3,00	3,50	4,00	4,50	5,00	5,50	6,00
r_max	0,18	0,215	0,250	0,288	0,325	0,360	0,400	0,430

Тип 3

--------------------------------

<*> На длине не менее шага резьбы.

Черт. 3

Таблица 5

Размеры в мм

Сечение резца h·b	r	b	b₁	b₂	n	t	h	h₁	K	Обозначение пластин по ГОСТ 25422-90, ГОСТ 25412-90
20·12	0,25	4,0	0,60	1,0	11,3	0,75	16	18,0	15	48010
			0,96	1,5		1,00
		5,5	1,33	2,0	15,3	1,25			19	48030
			1,56	2,5		1,75
25·16		8,5	1,93	3,0	16,9	2,00	19	22,0	21	48050
			2,67	4,0		2,50
		13,0	3,39	5,0	18,9	3,00	26	29,0	24	48090
32·20			4,12	6,0		3,50
	0,50	18,0	5,32	8,0	23,7	5,00	25	28,5	29	48130
40·25		22,0	6,78	10,0	30,7	6,00	34	37,0	36	32230
		28,0	8,24	12,0	34,7	7,00			40	32250

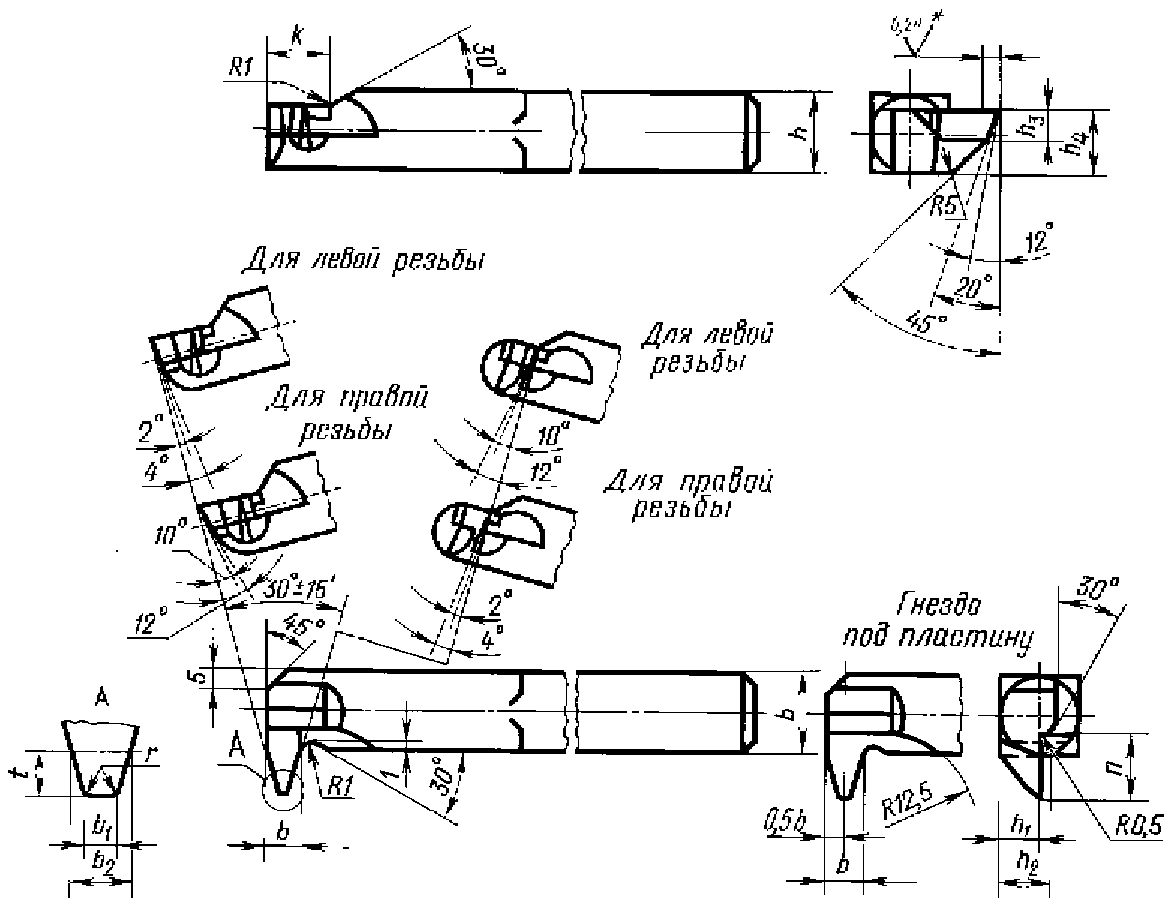

Тип 4

При толщине пластины 4 мм и более

При толщине пластины менее 4 мм

--------------------------------

<*> На длине не менее шага резьбы.

Черт. 4

Таблица 6

Размеры в мм

Сечение резца h·b	r	b	b₁	b₂	n	t	h	h₁	h₂	h₃	K	Обозначение пластин по ГОСТ 25422-90
10·10	0,25	4,0	0,60	1,0	11,3	0,75	3,0	5,0	4,0	7,0	7	48010
10·10			1,33	2,0		1,25	3,0	5,0	4,0	7,0
12·12			0,60	1,0		0,75	5,5	7,5	5,5	9,5
		5,5	1,56	2,5	15,3	1,75	5,5	7,5			9	48030
		8,5	2,67	4,0	16,9	2,50	3,5	6,5			11	48050
16·16		4,0	0,96	1,5	11,3	1,00	9,0	11,0	7,5	13,0	7	48010
		5,5	1,93	3,0	15,3	2,00	9,0	11,0			9	48030
		8,5	3,39	5,0	16,9	3,00	7,0	10,0			11	48050
20·20		4,0	0,96	1,5	11,3	1,00	13,0	15,0	11,0	17,0	7	48010
		8,5	2,67	4,0	16,9	2,50	11,0	14,0			11	48050
		13,0	4,12	6,0	18,9	3,50	11,0	14,0			16	48090
25·25		4,0	1,33	2,0	11,3	1,25	19,0	21,0	15,0	23,0	7	48010
		8,5	3,39	5,0	16,9	3,00	17,0	20,0			11	48050
	0,50	13,0	5,32	8,0	18,9	5,00	17,0	20,0			16	48090

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 1, 2).
