Название документа
"ГОСТ 14034-74. Межгосударственный стандарт. Отверстия центровые. Размеры"
(введен Постановлением Госстандарта СССР от 27.09.1974 N 2253)
(ред. от 01.04.1981)

"ГОСТ 14034-74. Межгосударственный стандарт. Отверстия центровые. Размеры"
(введен Постановлением Госстандарта СССР от 27.09.1974 N 2253)
(ред. от 01.04.1981)


Введен Постановлением
Государственного комитета
стандартов Совета Министров СССР
от 27 сентября 1974 г. N 2253
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОТВЕРСТИЯ ЦЕНТРОВЫЕ
РАЗМЕРЫ
Centre holes. Dimensions
ГОСТ 14034-74
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1978 г.,
Изменения N 2, утв. в апреле 1981 г.)
Группа Г02
МКС 21.060.01
Взамен
ГОСТ 14034-68
Постановлением Государственного комитета стандартов Совета Министров СССР от 27 сентября 1974 г. N 2253 дата введения установлена
1 июля 1975 года
в части формы R
1 января 1977 года
Ограничение срока действия снято Постановлением Госстандарта СССР от 1 апреля 1981 г. N 1638
Издание с Изменениями N 1, 2, утвержденными в декабре 1978 г., апреле 1981 г. (ИУС 5-80, 6-81).
1. Настоящий стандарт устанавливает формы и размеры центровых отверстий.
Стандарт соответствует рекомендации СЭВ по стандартизации РС 2772-70.
В стандарте учтены требования международных стандартов ИСО 866-75, ИСО 2540-73 и ИСО 2541-72.
2. Размеры центровых отверстий форм A, B, T, C, E, R, F и H должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4. Размеры центровых отверстий формы P указаны в приложении 3.

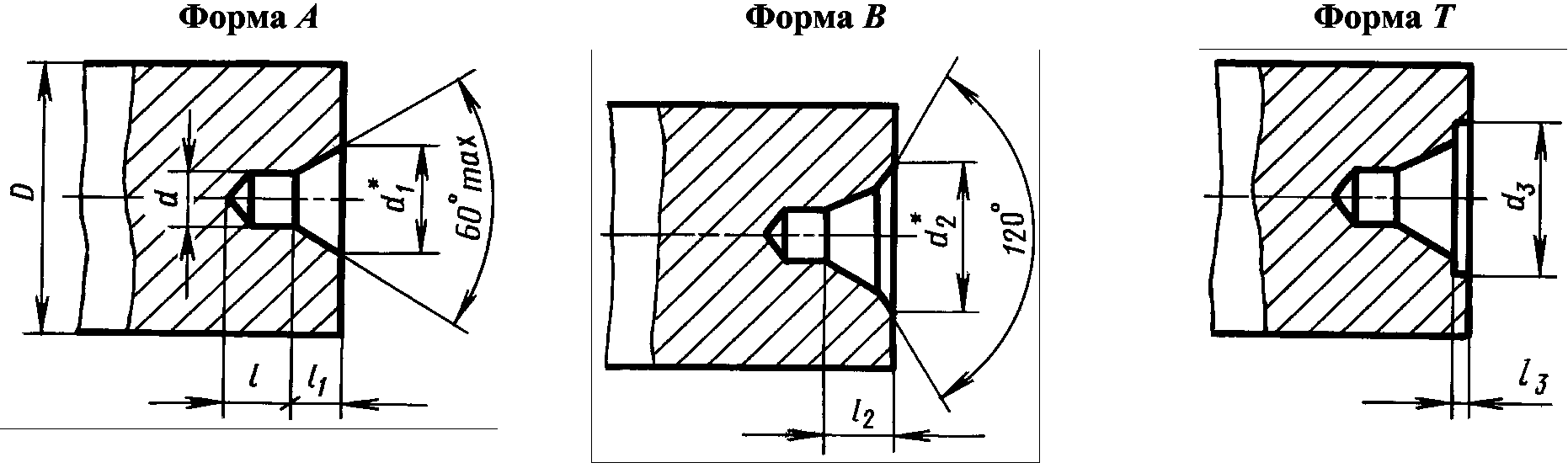

ЦЕНТРОВЫЕ ОТВЕРСТИЯ С УГЛОМ КОНУСА 60°
Черт. 1
--------------------------------
* Размеры для справок.
Таблица 1
мм
D
d
d1
d2
d3 (пред. откл. по H14)
l, не менее
l1
l2 (пред. откл. по H12)
l3, не менее
Номин.
Пред. откл.
2,0
(0,5)
1,06
-
-
0,8
0,48
H11
-
-
2,5
(0,63)
1,32
-
-
0,9
0,60
-
-
3
(0,8)
1,70
2,50
-
1,1
0,78
1,02
-
4
1,0
2,12
3,15
-
1,3
0,97
1,27
-
5
(1,25)
2,65
4,00
-
1,6
1,21
H12
1,60
-
6
1,6
3,35
5,00
-
2,0
1,52
1,99
-
10
2,0
4,25
6,30
7,0
2,5
1,95
2,54
0,6
14
2,5
5,30
8,00
9,0
3,1
2,42
3,20
0,8
20
3,15
6,70
10,00
12,0
3,9
3,07
4,03
0,9
30
4
8,50
12,50
16,0
5,0
3,90
5,06
1,2
40
(5)
10,60
16,00
20,0
6,3
4,85
6,41
1,6
60
6,3
13,20
18,00
25,0
8,0
5,98
7,36
1,8
80
(8)
17,00
22,40
32,0
10,1
7,79
9,35
2,0
100
10
21,20
28,00
36,0
12,8
9,70
11,66
2,5
120
12
25,40
33,00
-
14,6
11,60
13,80
-
160
16
33,90
42,50
-
19,2
15,50
18,00
-
240
20
42,40
51,60
-
25,0
19,40
22,00
-
360
25
53,00
63,30
-
32,0
24,00
27,00
-
Примечания: 1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Размеры D рекомендуемые.
Пример условного обозначения центрового отверстия
формы A диаметром d = 1 мм:
Отв. центр. AI ГОСТ 14034-74

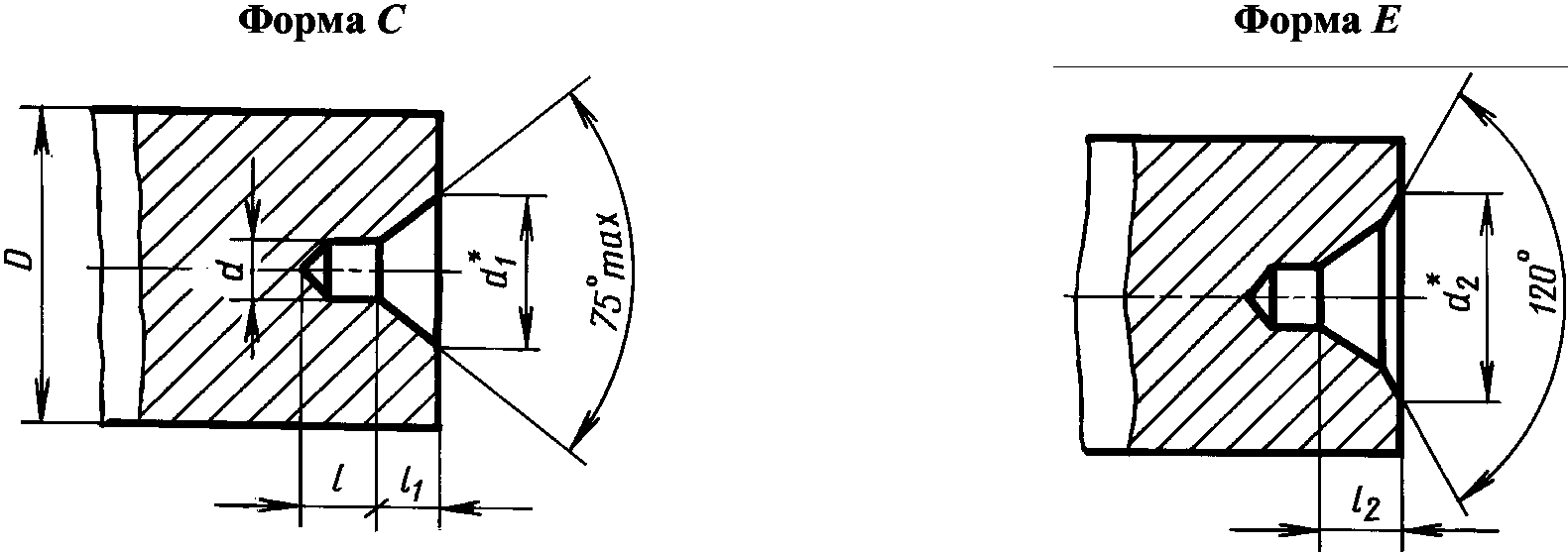

ЦЕНТРОВЫЕ ОТВЕРСТИЯ С УГЛОМ КОНУСА 75°
Черт. 2
--------------------------------
* Размеры для справок.
Таблица 2
мм
D
d
d1
d2
l, не менее
l1 (пред. откл. по H17)
l2 (пред. откл. по H17)
120
8
23,3
30,2
10
10
12,0
180
12
36,6
45,4
15
16
18,5
260
20
60,0
70,3
22
26
29,0
360
30
91,4
105,0
32
40
44,0
500
40
120,0
137,0
43
52
57,0
800
50
150,0
170,5
52
65
71,0
1200
63
186,0
213,7
65
80
88,0
Примечание. Размеры D рекомендуемые.
Пример условного обозначения центрового отверстия
формы C диаметром d = 8 мм:
Отв. центр. C8 ГОСТ 14034-74
ЦЕНТРОВОЕ ОТВЕРСТИЕ С ДУГООБРАЗНОЙ ОБРАЗУЮЩЕЙ
Черт. 3
--------------------------------
* Размеры для справок.
Таблица 3
мм
D
d
d1
l, не менее
r
Наим.
Наиб.
2
(0,5)
1,30
1,3
1,30
1,60
2,5
(0,63)
1,50
1,5
1,60
2,00
3
(0,8)
1,70
1,9
2,00
2,50
4
1
2,12
2,3
2,50
3,15
5
(1,25)
2,65
2,8
3,15
4,00
6
1,6
3,35
3,5
4,00
5,00
10
2
4,25
4,4
5,00
6,30
14
2,5
5,30
5,5
6,30
8,00
20
3,15
6,70
7,0
8,00
10,00
30
4
8,50
8,9
10,00
12,50
40
(5)
10,60
11,2
12,50
16,00
60
6,3
13,20
14,0
16,00
20,00
80
(8)
17,00
17,9
20,00
25,00
100
10
21,20
22,5
25,00
31,50
Примечания:
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Размеры D рекомендуемые.
Пример условного обозначения центрового отверстия
формы R диаметром d = 1 мм:
Отв. центр. R1 ГОСТ 14034-74
ЦЕНТРОВЫЕ ОТВЕРСТИЯ С МЕТРИЧЕСКОЙ РЕЗЬБОЙ
Черт. 4
--------------------------------
* Размеры для справок.
Таблица 4
мм
D для форм
d
d1 (пред. откл. по H14)
d2
d3
l, не более
l1 (пред. откл. по H15)
l2, не более
l3 (пред. откл. по H15)
F
H
8
-
М3
3,2
5
-
2,8
1,56
-
-
60°
10
16
М4
4,3
6,5
8,2
3,5
1,90
4,0
2,4
12,5
20
М5
5,3
8,0
11,4
4,5
2,30
5,5
3,3
16
25
М6
6,4
10,0
13,3
5,5
3,00
6,5
4,0
20
32
М8
8,4
12,5
16,0
7,0
3,50
8,0
4,5
25
40
М10
11,0
15,6
19,8
9,0
4,00
10,2
5,2
32
50
М12
13,0
18,0
22,0
10,0
4,30
11,2
5,5
40
63
М16
17,0
22,8
28,7
11,0
5,00
12,5
6,5
63
80
М20
21,0
28,0
33,0
12,5
6,00
14,0
7,5
100
М24
25,0
36,0
43,0
14,0
9,50
16,0
11,5
160
М30
31,0
44,8
51,8
18,0
12,00
20,0
14,0
250
М36
37,5
53,0
60,0
20,0
13,50
22,0
15,5
400
М42
43,5
59,7
70,5
22,0
14,00
25,0
17,0
630
М48
49,5
74,0
88,0
24,0
16,00
28,0
20,0
75°
900
М56
58,0
85,6
99,5
27,0
18,00
31,0
22,0
Св. 1200
М64
66,0
95,0
112,5
29,0
19,00
34,0
24,0
М72 x 6
74,0
104,7
122,0
31,0
20,00
36,0
25,0
М80 x 6
82,0
115,7
133,0
34,0
22,00
39,0
27,0
М100 x 6
102,0
140,0
160,0
36,0
24,00
42,0
30,0
Примечания:
1. Размеры D рекомендуемые.
2. Формы F и H не должны применяться для режущего и вспомогательного инструмента с коническими хвостовиками с конусностью 1:10, 1:7, 7:24, метрической и Морзе.
Пример условного обозначения центрового отверстия
формы F с диаметром резьбы d = М3:
Отв. центр. F М3 ГОСТ 14034-74
1.1, 1.2. (Измененная редакция, Изм. N 1, 2).
3. Точность изготовления размера d и углов 60°, 75° и 120°, а также радиуса r в центровом отверстии с дугообразной образующей обеспечивается центровочным режущим инструментом. При обработке углов рабочего конуса 60° и 75° другими видами режущего инструмента отклонение угла должно быть не более минус 30'.
4. Длина конической поверхности l1 в центровых отверстиях с углом конуса 60° в технически обоснованных случаях может быть уменьшена до 0,5 l1.
5. Резьба - по ГОСТ 24705-2004.
Поле допуска резьбы - 7H по ГОСТ 16093-2004.
6. Параметры шероховатости поверхностей центровых отверстий по ГОСТ 2789-73 должны быть:
посадочных (конусной и дугообразной) поверхностей - Ra <= 2,5 мкм;
поверхностей резьбы и предохранительных фасок - Rz <= 80 мкм.
(Измененная редакция, Изм. N 1).
7. Сведения о применении центровых отверстий даны в приложении 1.
8. Данные для выбора центровых отверстий в зависимости от массы изделий (заготовок) приведены в приложении 2.
Приложение 1
Справочное
СВЕДЕНИЯ О ПРИМЕНЕНИИ ФОРМ ЦЕНТРОВЫХ ОТВЕРСТИЙ
Форма центровых отверстий
Применение
A
а) В случаях, когда после обработки необходимость в центровых отверстиях отпадает.
б) В случаях, когда сохранность центровых отверстий в процессе их эксплуатации гарантируется соответствующей термообработкой
B
В случаях, когда центровые отверстия являются базой для многократного использования, а также в случаях, когда центровые отверстия сохраняются в готовых изделиях
T
Для оправок и калибров-пробок
C
Для крупных валов (назначение аналогично с формой A)
E
Для крупных валов (назначение аналогично с формой B)
R
В случаях, когда требуется повышенная точность обработки
F
Для монтажных работ, транспортирования, хранения и термообработки деталей в вертикальном положении
H
P
Для конусов инструмента: Морзе, метрических и др.
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 1).
Приложение 2
Рекомендуемое
ДАННЫЕ ДЛЯ ВЫБОРА ЦЕНТРОВЫХ ОТВЕРСТИЙ
В ЗАВИСИМОСТИ ОТ МАССЫ ИЗДЕЛИЙ (ЗАГОТОВОК)
Масса изделия, кг, не более
d, мм
Форма центровых отверстий
Масса изделия, кг, не более
d, мм
Форма центровых отверстий
50
2
A, B, T
1500
8
C, E
80
2,5
3000
12
90
3,15
9000
20
100
4
20000
30
200
5
35000
40
360
6,3
80000
50
500
8
120000
63
800
10
1500
12
2500
16
8000
20
20000
25
Приложение 3
Рекомендуемое
ЦЕНТРОВЫЕ ОТВЕРСТИЯ С МЕТРИЧЕСКОЙ РЕЗЬБОЙ
--------------------------------
* Размеры для справок.
ИС NORMPROD: примечание.
Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).
Обозначение конусов
d
d1 (пред. откл. по H14)
d2
d3
L, не менее
l
l1
l2, не менее
ГОСТ 25557-82
ГОСТ 9953-82
ГОСТ 7343-72
ГОСТ 24644-81
Метрические
Морзе
-
1
В12
-
-
М6
6,4
8,0
8,5
16
3,5
1,53
-
2
В18
М10
10,5
12,5
13,2
24
4,5
1,90
-
3
В24
30
М12
13,0
15,0
17,0
28
6,0
2,30
0,6
4
В32
40
М16
17,0
20,0
22,0
32
8,0
3,20
-
5
В45
80
45
М20
21,0
26,0
30,0
40
10,0
5,50
1,1
90
6
-
-
50; 55
М24
25,0
31,0
36,0
50
11,0
6,60
1,4
80
-
100
60
М30
31,0
38,0
45,0
65
14,0
8,00
2,0
(110)
120
140
100
160
65
М36
37,0
45,0
52,0
80
15,0
9,00
120
(180)
-
200
160
70
М36 <*>
М48
50,0
60,0
68,0
100
18,0
11,00
2,3
200
--------------------------------
<*> Диаметр резьбы М36 только для конуса N 70 ГОСТ 24644-81.
(Измененная редакция, Изм. N 1, 2).
