"ГОСТ 8.583-2011. Межгосударственный стандарт. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений показателя преломления"
(введен в действие Приказом Росстандарта от 13.12.2011 N 1073-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1073-ст межгосударственный стандарт ГОСТ 8.583-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.

5 ВЗАМЕН ГОСТ 8.583-2003

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом указателе "Национальные стандарты".

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

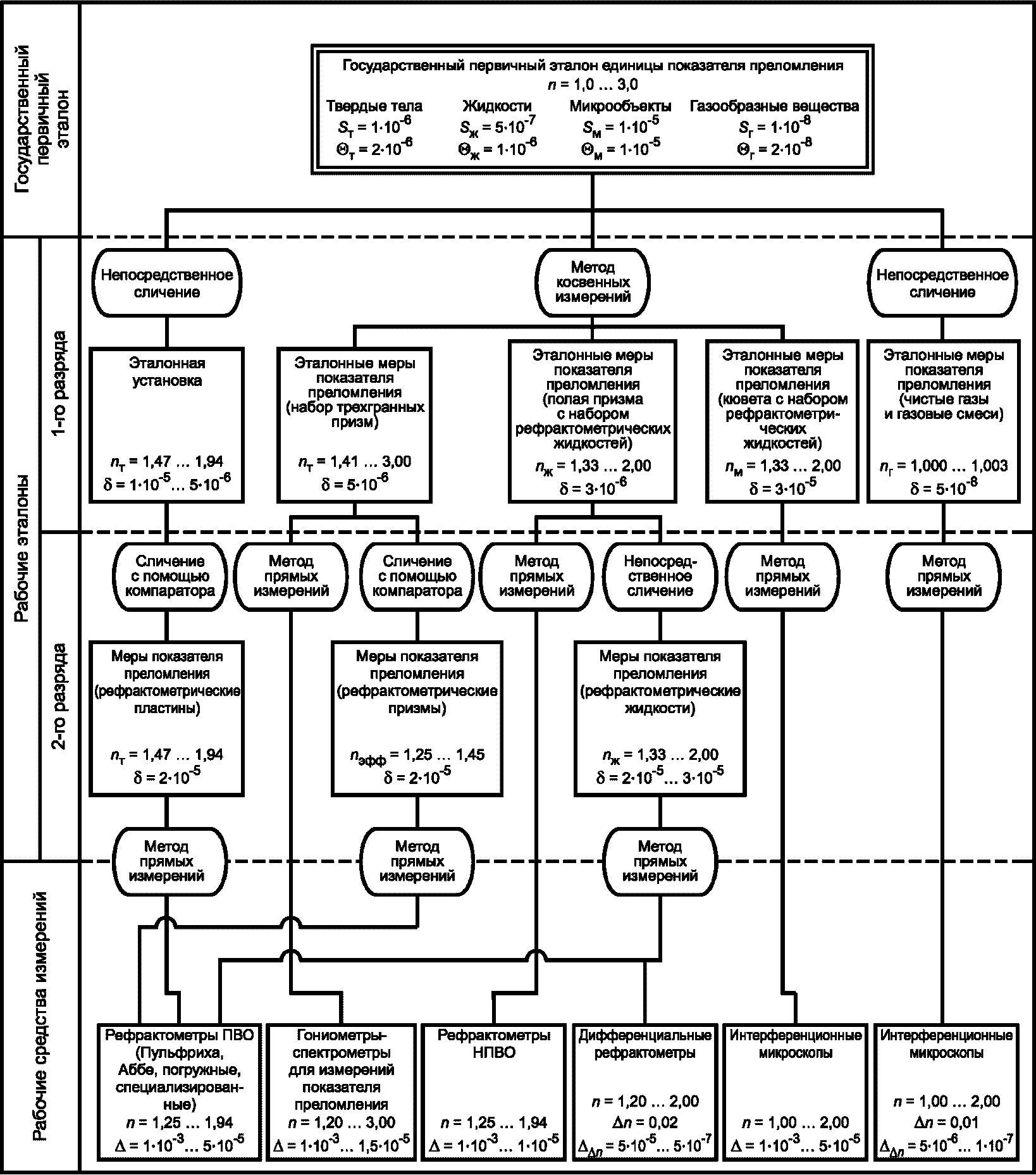

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений показателя преломления твердых тел n_т, жидкостей n_ж, микрообъектов n_м и газообразных веществ n_г для излучения оптического диапазона и устанавливает назначение государственного первичного эталона единицы показателя преломления (далее - государственный первичный эталон) n (безразмерная единица), комплекс основных средств измерений, входящих в его состав, основные метрологические характеристики государственного первичного эталона и порядок передачи единицы показателя преломления от государственного первичного эталона с помощью рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов передачи единицы.

2.1 Государственный первичный эталон применяют для воспроизведения и хранения единицы показателя преломления и передачи единицы с помощью рабочих эталонов рабочим средствам измерений.

2.2 Государственный первичный эталон состоит из трех эталонных установок.

Первая эталонная установка предназначена для воспроизведения, хранения и передачи единицы показателя преломления для твердых и жидких веществ. В состав эталонной установки для твердых и жидких веществ входят:

- гониометр-спектрометр с кольцевым лазером для воспроизведения и хранения единицы показателя преломления твердых и жидких веществ и ее передачи;

- меры показателя преломления в виде трехгранных стеклянных призм и плоскопараллельных пластин из различных марок стекла в диапазоне n_т от 1,41 до 3,00 и полой трехгранной призмы с набором рефрактометрических жидкостей n_ж в диапазоне от 1,33 до 2,00 для контроля стабильности эталона;

- климатическая камера с активной термостабилизацией и многоканальным цифровым термометром с выносными термодатчиками;

- цифровые барометр и гигрометр для измерений атмосферного давления и влажности воздуха в камере;

- система сбора и обработки измерительной информации на базе персональной ЭВМ.

Вторая эталонная установка предназначена для воспроизведения, хранения и передачи единицы показателя преломления для твердых и жидких микрообъектов. В состав эталонной установки для твердых и жидких микрообъектов входят:

- автоматизированный интерференционный микроскоп для воспроизведения и хранения единицы показателя преломления твердых и жидких микрообъектов и ее передачи;

- меры показателя преломления в виде специальной кюветы с микролунками и набором рефрактометрических жидкостей в диапазоне от 1,33 до 2,00 для контроля стабильности эталонного комплекса;

- цифровой термометр для измерения температуры рефрактометрической жидкости в кювете;

- цифровые термометр, барометр и гигрометр для измерений температуры, атмосферного давления и влажности воздуха;

- система сбора и обработки измерительной информации на базе персональной ЭВМ.

Третья эталонная установка предназначена для воспроизведения, хранения и передачи единицы показателя преломления для газообразных веществ. В состав эталонной установки для газообразных веществ входят:

- лазерный интерференционный рефрактометр для абсолютных измерений показателя преломления газообразных веществ (чистых газов и газовых смесей, включая воздух) в диапазоне n_г от 1,000 до 1,003;

- активный термостат с термодатчиками для измерений и поддержания температуры в пространстве рефрактометра и газовой кюветы;

- цифровой барометр для измерений атмосферного давления;

- система сбора и обработки измерительной информации на базе персональной ЭВМ.

2.3 Диапазон значений показателя преломления n, воспроизводимых эталоном, составляет от 1,0 до 3,0.

2.4 Государственный первичный эталон обеспечивает воспроизведение единицы показателя преломления:

- для твердых тел со средним квадратическим отклонением результата измерений S_т, не превышающим 1·10^-6 при 50 независимых измерениях, и неисключенной систематической погрешностью , не превышающей 2·10^-6.

Стандартная неопределенность:

- оцененная по типу A - 1,0·10^-6;

- оцененная по типу B - 1,2·10^-6;

- суммарная стандартная неопределенность - 1,5·10^-6;

- расширенная неопределенность - 3,9·10^-6;

- для жидкостей со средним квадратическим отклонением результата измерений S_ж, не превышающим 5·10^-7 при 50 независимых измерениях, и неисключенной систематической погрешностью , не превышающей 1·10^-6.

Стандартная неопределенность:

- оцененная по типу A - 5,0·10^-7;

- оцененная по типу B - 5,8·10^-7;

- суммарная стандартная неопределенность - 7,6·10^-7;

- расширенная неопределенность - 2,0·10^-6;

- для твердых и жидких микрообъектов со средним квадратическим отклонением результата измерений S_м, не превышающим 1·10^-5 при 50 независимых измерениях, и неисключенной систематической погрешностью , не превышающей 1·10^-5.

Стандартная неопределенность:

- оцененная по типу A - 1,0·10^-5;

- оцененная по типу B - 1,0·10^-5;

- суммарная стандартная неопределенность - 1,4·10^-5;

- расширенная неопределенность - 2,8·10^-5;

- для газообразных веществ со средним квадратическим отклонением результата измерений S_г, не превышающим 1·10^-8 при 50 независимых измерениях, и неисключенной систематической погрешностью , не превышающей 2·10^-8.

Стандартная неопределенность:

- оцененная по типу A - 1,0·10^-8;

- оцененная по типу B - 1,2·10^-8;

- суммарная стандартная неопределенность - 1,5·10^-8;

- расширенная неопределенность - 3,0·10^-8.

2.5 Для обеспечения воспроизведения единицы показателя преломления с указанной точностью следует соблюдать правила хранения и применения эталона, утвержденные в установленном порядке.

2.6 Государственный первичный эталон применяют для передачи единицы показателя преломления рабочим эталонам 1-го разряда методом косвенных измерений или непосредственным сличением.

3.1 Рабочие эталоны 1-го разряда

3.1.1 В качестве рабочих эталонов 1-го разряда используют эталонную установку и эталонные меры показателя преломления (набор трехгранных призм из различных марок стекла в диапазоне n_т от 1,41 до 3,00, полую призму и кювету с набором рефрактометрических жидкостей в диапазоне n_ж от 1,33 до 2,00 и чистые газы и газовые смеси в диапазоне n_г от 1,000 до 1,003).

3.1.2 Доверительные абсолютные погрешности рабочих эталонов 1-го разряда при доверительной вероятности 0,98 составляют от 5·10^-8 до 1·10^-5.

3.1.3 Рабочие эталоны 1-го разряда применяют для передачи единицы показателя преломления рабочим эталонам 2-го разряда сличением с помощью компаратора (рефрактометра или гониометра) или непосредственным сличением и рабочим средствам измерений - методом прямых измерений.

3.2 Рабочие эталоны 2-го разряда

3.2.1 В качестве рабочих эталонов 2-го разряда используют следующие меры показателя преломления:

- рефрактометрические пластины, входящие в наборы образцовых (эталонных) мер показателя преломления, со значениями показателя преломления n_т в диапазоне от 1,47 до 1,94;

- рефрактометрические призмы с эффективными значениями показателя преломления n_эфф в диапазоне от 1,25 до 1,45, входящие в наборы эталонных мер показателя преломления;

- рефрактометрические жидкости со значениями показателя преломления n_ж в диапазоне от 1,33 ДО 2,00.

3.2.2 Доверительные абсолютные погрешности рабочих эталонов 2-го разряда при доверительной вероятности 0,95 составляют:

- для рефрактометрических пластин, входящих в наборы мер показателя преломления 2·10^-5;

- для рефрактометрических призм, входящих в наборы мер показателя преломления 2·10^-5;

- для рефрактометрических жидкостей, входящих в наборы мер показателя преломления от 2·10^-5 до 3·10^-5.

3.2.3 Рабочие эталоны 2-го разряда применяют для поверки методом прямых измерений следующих рабочих средств измерений:

- рефрактометров, работа которых основана на явлении полного внутреннего отражения (рефрактометры ПВО): Пульфриха, Аббе, погружных, специализированных;

- гониометров-спектрометров для измерений показателя преломления;

- рефрактометров, работа которых основана на явлении нарушенного полного внутреннего отражения (рефрактометры НПВО);

- дифференциальных рефрактометров;

- интерференционных рефрактометров.

4.1 В качестве рабочих средств измерений используют: рефрактометры ПВО (Пульфриха, Аббе, погружные, специализированные) с диапазоном измерения значений показателя преломления n от 1,25 до 1,94; гониометры-спектрометры с диапазоном измерения значений показателя преломления n от 1,20 до 3,00; рефрактометры НПВО с диапазоном измерения значений показателя преломления n от 1,25 до 1,94; дифференциальные рефрактометры с диапазоном измерения значений показателя преломления n от 1,20 до 2,00 и разности показателя преломления ; интерференционные микроскопы с диапазоном измерения значений показателя преломления n от 1,00 до 2,00; интерференционные рефрактометры с диапазоном измерения значений показателя преломления n от 1,00 до 2,00 и разности показателя преломления .

Допускается в рефрактометрах иметь другую или дополнительную шкалу, градуированную в единицах доли растворимых сухих веществ в водных растворах, принятую международными организациями, например международную шкалу массовой концентрации сахарозы Brix. Рефрактометры с такими шкалами должны быть снабжены пересчетной таблицей в значения показателя преломления.

4.2 Пределы допускаемых абсолютных погрешностей рабочих средств измерений показателя преломления составляют:

- для рефрактометров ПВО (Пульфриха, Аббе, погружных, специализированных) от 1·10^-3 до 5·10^-5;

- для гониометров-спектрометров для измерений показателя преломления от 1·10^-3 до 1,5·10^-5;

- для рефрактометров НПВО от 1·10^-3 до 1·10^-5;

- для интерференционных микроскопов от 1·10^-3 до 5·10^-5.

Пределы допускаемых абсолютных погрешностей рабочих средств измерений разности показателя преломления составляют:

- для дифференциальных рефрактометров от 5·10^-5 до 5·10^-7;

- для интерференционных рефрактометров от 5·10^-6 до 1·10^-7.
