4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1288-ст межгосударственный стандарт ГОСТ IEC 60601-2-2-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60601-2-2:1998 Medical electrical equipment - Part 2-2: Particular requirements for the safety of high frequency surgical equipment (Изделия медицинские электрические. Часть 2-2. Частные требования безопасности к высокочастотным электрохирургическим аппаратам).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60601-2-2-2006
6 ВЗАМЕН ГОСТ 30324.2-95 (МЭК 601-2-2-91)
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
Применяют раздел общего стандарта, за исключением:
Применяют пункт общего стандарта, за исключением:
Дополнение
Настоящий частный стандарт устанавливает требования безопасности к ВЫСОКОЧАСТОТНЫМ ЭЛЕКТРОХИРУРГИЧЕСКИМ АППАРАТАМ, используемым в медицинской практике, как определено в 2.1.101 (далее - АППАРАТЫ).
АППАРАТЫ, имеющие НОМИНАЛЬНУЮ ВЫХОДНУЮ МОЩНОСТЬ, не превышающую 50 Вт (например, для микрокоагуляции или для использования в стоматологии или офтальмологии), исключены из определенных требований настоящего частного стандарта. Эти исключения показаны в соответствующих требованиях.
1.2 Цель
Замена
Целью настоящего частного стандарта является установление частных требований безопасности к ВЫСОКОЧАСТОТНЫМ ЭЛЕКТРОХИРУРГИЧЕСКИМ АППАРАТАМ.
1.3 Частные стандарты
Дополнение
При использовании настоящего частного стандарта необходимо учитывать следующие стандарты:
IEC 60601-1:1988 Medical electrical equipment - Part 1: General requirements for safety (Изделия медицинские электрические. Часть 1. Общие требования безопасности)
IEC 60601-1-1:1998 Medical electrical equipment - Part 1: General requirements for safety - Collateral standard: Safety requirements for medical electrical systems (Изделия медицинские электрические. Часть 1. Общие требования безопасности. Требования безопасности к медицинским электрическим системам)
IEC 60601-1-2:1993 Medical electrical equipment - Part 1: General requirements for safety. 2. Collateral standard: electromagnetic compatibility; requirements and tests (Изделия медицинские электрические. Часть 1. Общие требования безопасности. 2. Электромагнитная совместимость. Требования и методы испытаний)
IEC 60601-1-4:1996 Medical electrical equipment - Part 1: General requirements for safety - 4. Collateral standard: Programmable electrical medical systems (Изделия медицинские электрические. Часть 1. Общие требования безопасности. 4. Требования безопасности к программируемым медицинским электронным системам)
Для краткости, при ссылке на IEC 60601-1:1988 в настоящем частном стандарте используется понятие "общий стандарт" или "общие требования". При ссылке на IEC 60601-1:1988, IEC 60601-1-2:1993, IEC 60601-1-4:1996 - как дополнительный(е) стандарт(ы).
Термин "настоящий стандарт" учитывает требования настоящего частного стандарта совместно с общим стандартом и любым дополнительным стандартом.
Нумерация разделов, пунктов и подпунктов настоящего частного стандарта соответствует аналогичной в общем стандарте.
Изменения текста общего стандарта установлены с применением следующих слов:
"Замена" - пункт или подпункт общего стандарта заменен полностью текстом настоящего частного стандарта;
"Дополнение" - текст настоящего частного стандарта является дополнительным к требованиям общего стандарта;
"Изменение" - пункт или подпункт общего стандарта уточнен, как указано в тексте настоящего частного стандарта.
Подпункты или рисунки, для которых это является обоснованным, маркируются звездочкой "*". Такие обоснования могут быть найдены в приложении AA. Приложение AA должно быть использовано при определении существа приведенных требований, но не должно никогда применяться для установления дополнительных требований к испытаниям.
Там, где нет соответствующего раздела, пункта или подпункта в настоящем частном стандарте, применяют раздел, пункт или подпункт общего стандарта или дополнительного стандарта без изменения. Если любую часть общего стандарта или дополнительных стандартов не применяют, в настоящем частном стандарте это должно быть указано.
Требования настоящего частного стандарта, заменяющие или модифицирующие требования общего стандарта или дополнительных стандартов, являются приоритетными по отношению к соответствующему(им) требованию(ям) общего стандарта.
Применяют пункт общего стандарта, за исключением:
Дополнение
*2.1.101 ВЫСОКОЧАСТОТНЫЙ ЭЛЕКТРОХИРУРГИЧЕСКИЙ АППАРАТ (далее - АППАРАТ): МЕДИЦИНСКОЕ ЭЛЕКТРИЧЕСКОЕ ИЗДЕЛИЕ, включающее сопутствующие ПРИНАДЛЕЖНОСТИ, предназначенное для выполнения хирургических операций таких, как РЕЗАНИЕ и КОАГУЛЯЦИЯ биологических тканей с помощью токов высокой частоты (в.ч.).
2.1.102 АКТИВНЫЙ ЭЛЕКТРОД: Электрод для высокочастотной хирургии, находящийся в операционном поле, предназначенный для обеспечения электрохирургических воздействий, например, таких как РЕЗАНИЕ и КОАГУЛЯЦИЯ.
2.1.103 БИПОЛЯРНЫЙ ЭЛЕКТРОД: Устройство из двух АКТИВНЫХ ЭЛЕКТРОДОВ на одной рукоятке, сконструированное таким образом, что при подаче питания высокочастотный ток протекает, главным образом, между этими двумя электродами.
2.1.104 НЕЙТРАЛЬНЫЙ ЭЛЕКТРОД: Электрод относительно большой поверхности для присоединения к телу пациента, предназначенный для обеспечения обратного пути для высокочастотного тока с такой низкой плотностью в ткани тела, что физические эффекты, такие, как нежелательные ожоги, исключены.
2.1.105 ЭНДОСКОПИЧЕСКИЕ ИСПОЛЬЗУЕМЫЕ АКСЕССУАРЫ: См. определение в IEC 60601-2-18.
Примечание - Ссылка на IEC 60601-2-18 дана для обеспечения того, чтобы содержание определения было применено.
2.12.101 НОМИНАЛЬНАЯ ВЫХОДНАЯ МОЩНОСТЬ: Мощность в ваттах, получаемая при подаче высокочастотного выхода на НОМИНАЛЬНУЮ НАГРУЗКУ.
2.12.102 РЕЗАНИЕ: Резание или рассечение тканей тела, вызванное прохождением высокочастотного тока высокой плотности через АКТИВНЫЙ(Е) ЭЛЕКТРОД(Ы).
2.12.103 КОАГУЛЯЦИЯ: Закупорка малых кровеносных сосудов или тканей тела, вызванная прохождением высокочастотного тока через АКТИВНЫЙ(Е) ЭЛЕКТРОД(Ы).
2.12.104 НОМИНАЛЬНАЯ НАГРУЗКА: Значение нереактивной составляющей сопротивления нагрузки, лежащее в диапазоне от 10 до 2000 Ом, которое сопровождается максимальной высокочастотной выходной мощностью для каждого функционального режима АППАРАТА.
Применяют требования пункта общего стандарта, за исключением:
3.6
Дополнительные УСЛОВИЯ ЕДИНИЧНОГО НАРУШЕНИЯ:
aa) отказ НЕЙТРАЛЬНОГО ЭЛЕКТРОДА, который может стать ИСТОЧНИКОМ ОПАСНОСТИ (см. 59.101);
bb) дефект в выходной коммутирующей цепи, приводящий к чрезмерному низкочастотному ТОКУ УТЕЧКИ НА ПАЦИЕНТА (см. 56.11);
cc) любой дефект, который сопровождается нежелательной подачей питания в ЦЕПЬ ПАЦИЕНТА (см. 59.102);
dd) любой дефект, который сопровождается значительным увеличением выходной мощности относительно установленной выходной величины (см. 51.5).
Применяют требования пункта общего стандарта, за исключением:
4.6 Прочие условия
Дополнение
aa) Если сделана ссылка в спецификации для испытаний на электродные кабели и (или) электроды, предлагаемые или рекомендуемые изготовителем, то испытания следует проводить на этих электродных кабелях и (или) электродах.
Применяют требования пункта общего стандарта, за исключением:
Замена
Исключить РАБОЧУЮ ЧАСТЬ ТИПА B.
Применяют требования пункта общего стандарта, за исключением:
6.1 Маркировка на наружной стороне ИЗДЕЛИЙ или их частей
1) Классификация
Дополнение
Важные символы, требуемые для маркировки ЗАЩИТЫ ОТ РАЗРЯДА ДЕФИБРИЛЛЯТОРА РАБОЧИХ ЧАСТЕЙ, должны быть проставлены на передней панели, но не на РАБОЧИХ ЧАСТЯХ.
Клеммы на АППАРАТЕ для введения НЕЙТРАЛЬНОГО ЭЛЕКТРОДА должны быть промаркированы следующими символами:
Замена
- НОМИНАЛЬНАЯ ВЫХОДНАЯ МОЩНОСТЬ в ваттах и НОМИНАЛЬНАЯ НАГРУЗКА в омах для каждого рабочего режима.
- Частота рабочего режима или частота (НОМИНАЛЬНОЕ ЗНАЧЕНИЕ основной частоты или частот) в мегагерцах или килогерцах.
Дополнение
aa) Орган управления выходными параметрами должен иметь шкалу и/или подсоединенный индикатор, показывающие соответствующее значение высокочастотной выходной мощности. Шкала индикации не должна быть маркирована в ваттах, если индицируемая мощность не обеспечена с точностью +/- 20% во всем диапазоне сопротивления, установленного в 6.8.3.
Цифра "0" не должна быть использована, если выходная мощность превышает 10 мВт. При отсутствии выходной мощности цифра "0" может быть использована.
Примечание - Испытания на соответствие являются приложением пункта 50.
Дополнение
Если определенные функции индицируются лампами, эти индикаторные лампы должны иметь следующие цвета:
зеленый - сетевое питание подано;
красный - УСЛОВИЕ НАРУШЕНИЯ, например в ЦЕПИ ПАЦИЕНТА;
желтый - приведен в действие режим РЕЗАНИЕ;
голубой - приведен в действие режим КОАГУЛЯЦИЯ.
Голубой и желтый цвета ламп не должны быть использованы одновременно для "сочетания" режимов. Цвет индикатора должен быть подобен цвету кодирования ручных кнопок или ножной педали, которые приводят в действие в одно и то же время.
Примечание - Сочетающиеся выходы рассматривают как режим РЕЗАНИЕ.
6.8 ЭКСПЛУАТАЦИОННЫЕ ДОКУМЕНТЫ
6.8.2 Инструкция по эксплуатации
Дополнение
*aa) Инструкция по эксплуатации должна содержать: правила использования соответствующих кабелей, ПРИНАДЛЕЖНОСТЕЙ, АКТИВНОГО и НЕЙТРАЛЬНОГО ЭЛЕКТРОДОВ, включающая значения наибольшего допускаемого предела высокочастотного напряжения с целью ограничения несовместимости и небезопасной работы.
Совет ОПЕРАТОРУ - обеспечить, чтобы подсоединяемые ПРИНАДЛЕЖНОСТИ были работоспособны, по меньшей мере, при максимальном выходном напряжении сети АППАРАТА: предназначенный орган управления выходной мощностью в предназначенном режиме работы со ссылкой к диаграмме в соответствии с 6.8.2 ee).
bb) Примечания к применению АППАРАТА. Эти примечания должны привлекать внимание ОПЕРАТОРА для определения предосторожностей, которые необходимы с целью снижения риска случайных ожогов. Должно быть приведено следующее (при необходимости):
*1) указание, что вся поверхность НЕЙТРАЛЬНОГО ЭЛЕКТРОДА должна быть надежно прикреплена к телу ПАЦИЕНТА и отделена от рабочего поля насколько возможно (см. примечания 1 и 2);
*2) указание об использовании антистатического защитного покрытия, так как ПАЦИЕНТ не должен входить в контакт с металлическими частями, которые заземлены или которые имеют существенное емкостное сопротивление относительно земли (например, рабочий несущий стол и т.п.);
*3) указание о том, что контакт "кожа - кожа" (например, между руками и телом ПАЦИЕНТА) должен быть исключен, например с помощью прокладок из сухой марли (примечания 1 и 2);
*4) предупреждение о том, что если АППАРАТ и ИЗДЕЛИЯ, контролирующие физиологические параметры, используют одновременно на одном ПАЦИЕНТЕ, то любые контрольные электроды должны быть размещены как можно дальше от хирургических электродов. Применение игольчатых контрольных электродов не рекомендуется.
Во всех случаях рекомендуются системы контроля, включающие приборы ограничения высокочастотного тока;
*5) указание о расположении кабелей для хирургических электродов, исключающих контакт с ПАЦИЕНТОМ или другой нагрузкой.
Временно не используемые АКТИВНЫЕ ЭЛЕКТРОДЫ следует хранить таким образом, чтобы они были изолированы от ПАЦИЕНТА;
*6) сведения о том, что при хирургических процедурах, если высокочастотный ток может протекать через части тела, имеющие относительно малое поперечное сечение поверхности, то допускается использовать биполярные методы с целью исключения нежелательной коагуляции;
7) рекомендации о выбранной выходной мощности, которая должна быть как можно ниже мощности для предназначенной цели (резания, коагуляции);
*8) примечание о том, что кажущееся незначительным значение выходной мощности или неисправность АППАРАТА при правильной работе в нормальных рабочих окружающих условиях могут означать применение неисправного НЕЙТРАЛЬНОГО ЭЛЕКТРОДА или плохой контакт при его подсоединении. В этом случае применяемый НЕЙТРАЛЬНЫЙ ЭЛЕКТРОД и его соединения должны быть проверены перед выбором максимальной выходной мощности (примечания 1 и 2);
9) использование воспламеняемых анестетиков или окисляющих газов, таких как закись азота (N2O) и кислород, должно быть исключено, если хирургическую процедуру выполняют в области грудной клетки или головы, кроме случаев, когда эти агенты отсасываются.
Невоспламеняемые агенты должны быть использованы для очистки и дезинфекции, насколько это возможно.
Воспламеняемые агенты, используемые для очистки или дезинфекции, или в качестве растворителей клеев, должны испаряться до проведения высокочастотной хирургической процедуры. Имеется риск скапливания воспламеняемых растворов под ПАЦИЕНТОМ или в углублениях тела, таких как пупок, и в полостях тела, таких как влагалище. Следует удалить любые скопления жидкости в указанных местах перед использованием ЭЛЕКТРОХИРУРГИЧЕСКОГО АППАРАТА. Внимание должно быть обращено на опасность возгорания эндогенных газов. Отдельные материалы, например, хлопок, шерсть и марля при насыщении кислородом могут возгораться с помощью искры, возникшей при НОРМАЛЬНОМ ПРИМЕНЕНИИ АППАРАТА;
10) предупреждение о том, что у ПАЦИЕНТОВ с кардиостимуляторами или другими активными имплантатами может возникнуть опасность влияния высокочастотного тока на работу кардиостимулятора или кардиостимулятор может оказать влияние на работу АППАРАТА. В случае неопределенности должен быть получен квалифицированный совет;
11) предупреждение об эффекте, при котором выходная мощность на любом АКТИВНОМ ЭЛЕКТРОДЕ может изменяться при применении АППАРАТА с рабочим режимом, как описано в 46.103 b).
Примечания
2 Настоящее требование не применяется к АППАРАТУ, предназначенному для использования без НЕЙТРАЛЬНОГО ЭЛЕКТРОДА.
cc) Предупреждение о том, что воздействие, производимое работой АППАРАТА, может неблагоприятно повлиять на работу другого электронного ИЗДЕЛИЯ.
dd) Совет для ПОЛЬЗОВАТЕЛЯ - регулярно проверять ПРИНАДЛЕЖНОСТИ, в частности, электродные кабели и ЭНДОСКОПИЧЕСКИЕ ПРИМЕНЯЕМЫЕ ПРИНАДЛЕЖНОСТИ на случай возможной опасности изоляции.
*ee) Информацию, включающую диаграммы, показывающие максимально возможное значение выходного напряжения АППАРАТА по сравнению с органами управления выходными параметрами для всех допускаемых режимов работы.
ff) Предупреждение о том, что неисправность АППАРАТА является причиной непредвиденного увеличения выходной мощности.
Дополнение
Техническое описание должно включать:
*aa) Данные о выходной мощности - монополярный выход (для всех применяемых рабочих режимов, управление любыми изменяемыми "сочетаниями", при которых регулятор находится в максимальном положении).
1) Диаграммы, показывающие выходную мощность в зависимости от максимального или среднего положения регуляторов в диапазоне нагрузок от 100 до 2000 Ом. Диапазон нагрузок может быть расширен в соответствии с реальной нагрузкой, имеющей место на практике.
2) Диаграммы, показывающие выходную мощность в зависимости от положения органов управления при установленном сопротивлении нагрузки в диапазоне, как определено выше.
*bb) Данные о выходной мощности - биполярный выход [для всех имеющихся режимов работы, как это определяется в aa) настоящего пункта].
1) Диаграммы, показывающие выходную мощность, при установке регулятора выходной мощности в среднее и максимальное положения при изменении сопротивления нагрузки от 10 до 1000 Ом.
2) Диаграммы, показывающие выходную мощность в зависимости от положения органов управления при установленном сопротивлении нагрузки в диапазоне, как определено выше.
cc) Данные о выходном напряжении - монополярный или биполярный выход (для всех пригодных рабочих режимов работы).
Диаграммы, показывающие максимально допускаемое значение выходного напряжения в зависимости от положения органа управления выходным параметром.
dd) Обозначение РАБОЧЕЙ(ИХ) ЧАСТИ(ЕЙ) в соответствии с 19.3.101 настоящего частного стандарта.
Если АППАРАТ установлен для применения без НЕЙТРАЛЬНОГО ЭЛЕКТРОДА, то это должно быть сформулировано.
Применяют требования пункта общего стандарта, за исключением:
Замена
Установка органов управления должна быть такой, чтобы АППАРАТ отдавал НОМИНАЛЬНУЮ ВЫХОДНУЮ МОЩНОСТЬ на всех выходах, которые могут быть приведены в действие одновременно.
АППАРАТ должен быть работоспособным, как установлено для испытаний в 50.1.
Применяют пункты и подпункты раздела общего стандарта.
Применяют пункты и подпункты раздела общего стандарта, за исключением:
Применяют требования пункта общего стандарта, за исключением:
14.6 РАБОЧИЕ ЧАСТИ ТИПОВ B, BF и CF
Замена
РАБОЧИЕ ЧАСТИ АППАРАТА должны быть РАБОЧИМИ ЧАСТЯМИ типа BF или CF.
Применяют требования пункта общего стандарта, за исключением:
Изменение
ЦЕПИ ПАЦИЕНТА АППАРАТА должны быть рассмотрены как РАБОЧИЕ ЧАСТИ в контексте этого подпункта.
Соответствие проверяют испытанием только общего режима, как описано в перечислении h) пункта 17 и по схеме 50 общего стандарта с использованием испытательного напряжения от 2 до 5 кВ.
После этого испытания АППАРАТ должен соответствовать требованиям настоящего частного стандарта и выполнять функции, указанные в СОПРОВОДИТЕЛЬНОЙ ДОКУМЕНТАЦИИ.
Применяют требования пункта общего стандарта, за исключением:
Дополнение
*aa) В обычных условиях в ПРОВОДЕ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ не должен протекать рабочий ток. Однако в АППАРАТАХ, НОМИНАЛЬНАЯ ВЫХОДНАЯ МОЩНОСТЬ которых не превышает 50 Вт и предназначенных для работы без НЕЙТРАЛЬНОГО ЭЛЕКТРОДА, допускается использование провода защитного заземления сетевого шнура в качестве обратного провода для рабочего тока высокой частоты.
Применяют требования пункта общего стандарта, за исключением:
19.1 Общие требования
b)
Дополнение
- При отключенной выходной мощности, но таким способом, чтобы не было влияния высокочастотных ТОКОВ УТЕЧКИ.
Изменение
Такие исследования следует выполнять при включенном АППАРАТЕ, но без приведения в действие ЦЕПЕЙ ПАЦИЕНТА.
19.2 УСЛОВИЯ ЕДИНИЧНОГО НАРУШЕНИЯ
a) и таблица IV.
Дополнение
- ИМИТАЦИЯ дефекта в выходной коммутирующей цепи, вызывающая увеличение ТОКА УТЕЧКИ НА ПАЦИЕНТА (см. 56.11).
Изменение
Токи, предназначенные для мониторинга необходимого контакта между разделенным НЕЙТРАЛЬНЫМ ЭЛЕКТРОДОМ и ПАЦИЕНТОМ, должны удовлетворять требованиям к ДОПОЛНИТЕЛЬНОМУ ТОКУ в РАБОЧЕЙ ЧАСТИ ТИПА BF.
перечисление b)
Изменение
Предельное значение ТОКА УТЕЧКИ 10 мА не применяется для высокочастотных ТОКОВ УТЕЧКИ, испытуемых с помощью АКТИВНОГО и НЕЙТРАЛЬНОГО ЭЛЕКТРОДОВ с приведенной в действие ЦЕПЬЮ ПАЦИЕНТА (см. 19.3.101).
Дополнение
С целью предупреждения тепловых ожогов высокочастотные ТОКИ УТЕЧКИ, испытуемые с помощью АКТИВНОГО и НЕЙТРАЛЬНОГО ЭЛЕКТРОДОВ и задействованных ЦЕПЕЙ ПАЦИЕНТА, должны, в зависимости от их конструкции, соответствовать следующим требованиям.

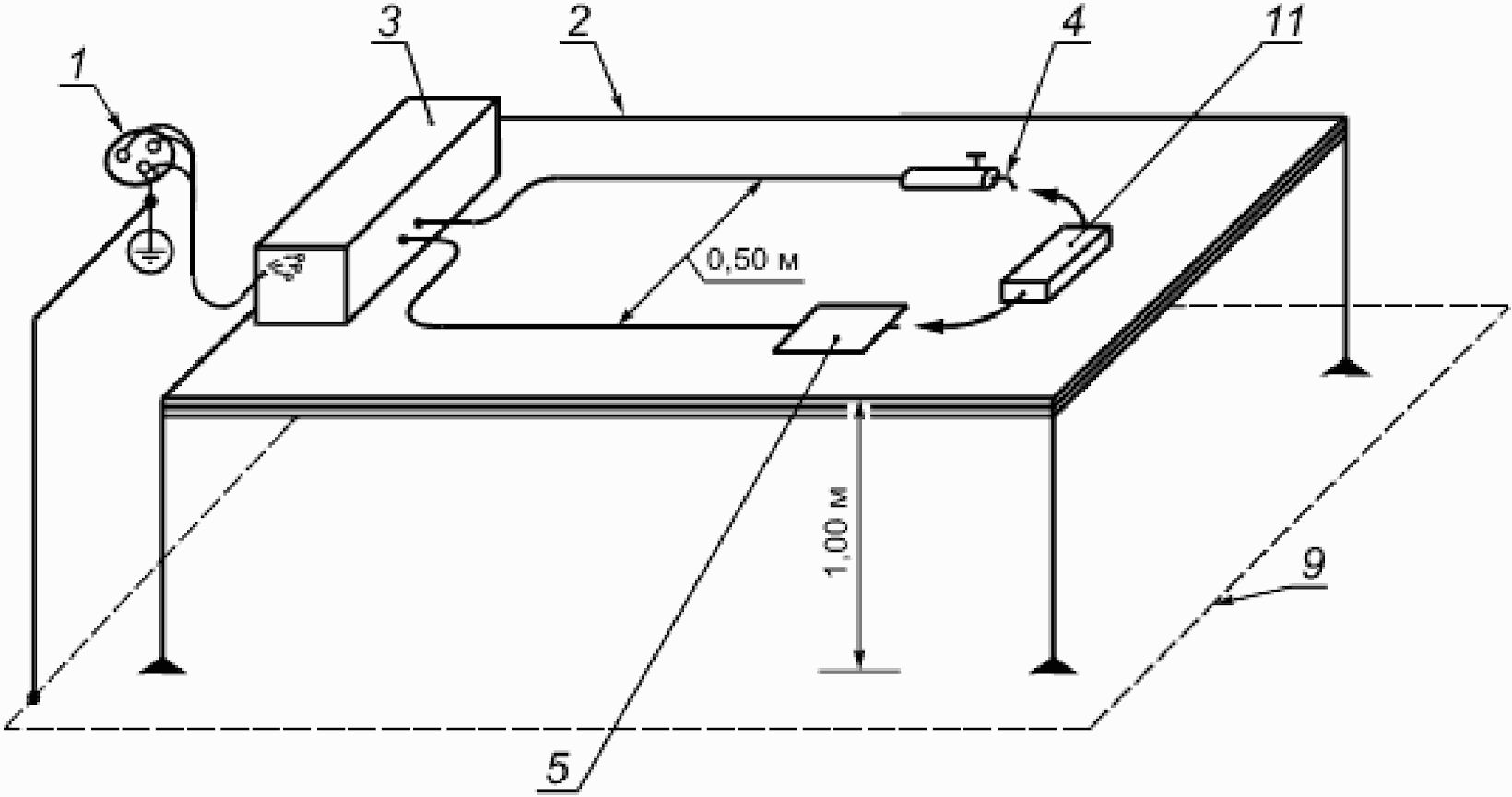

1) При заземленном по высокой частоте НЕЙТРАЛЬНОМ ЭЛЕКТРОДЕ ЦЕПЬ ПАЦИЕНТА изолирована от земли, но НЕЙТРАЛЬНЫЙ ЭЛЕКТРОД заземлен по высокой частоте (рисунок 107) с помощью компонентов (например, емкости) для удовлетворения требований к РАБОЧЕЙ ЧАСТИ ТИПА BF. При проведении нижеуказанных испытаний высокочастотный ТОК УТЕЧКИ, протекающий от НЕЙТРАЛЬНОГО ЭЛЕКТРОДА через безындуктивный резистор 200 Ом к земле, не должен превышать 150 мА.
Соответствие проверяют с помощью следующих испытаний:

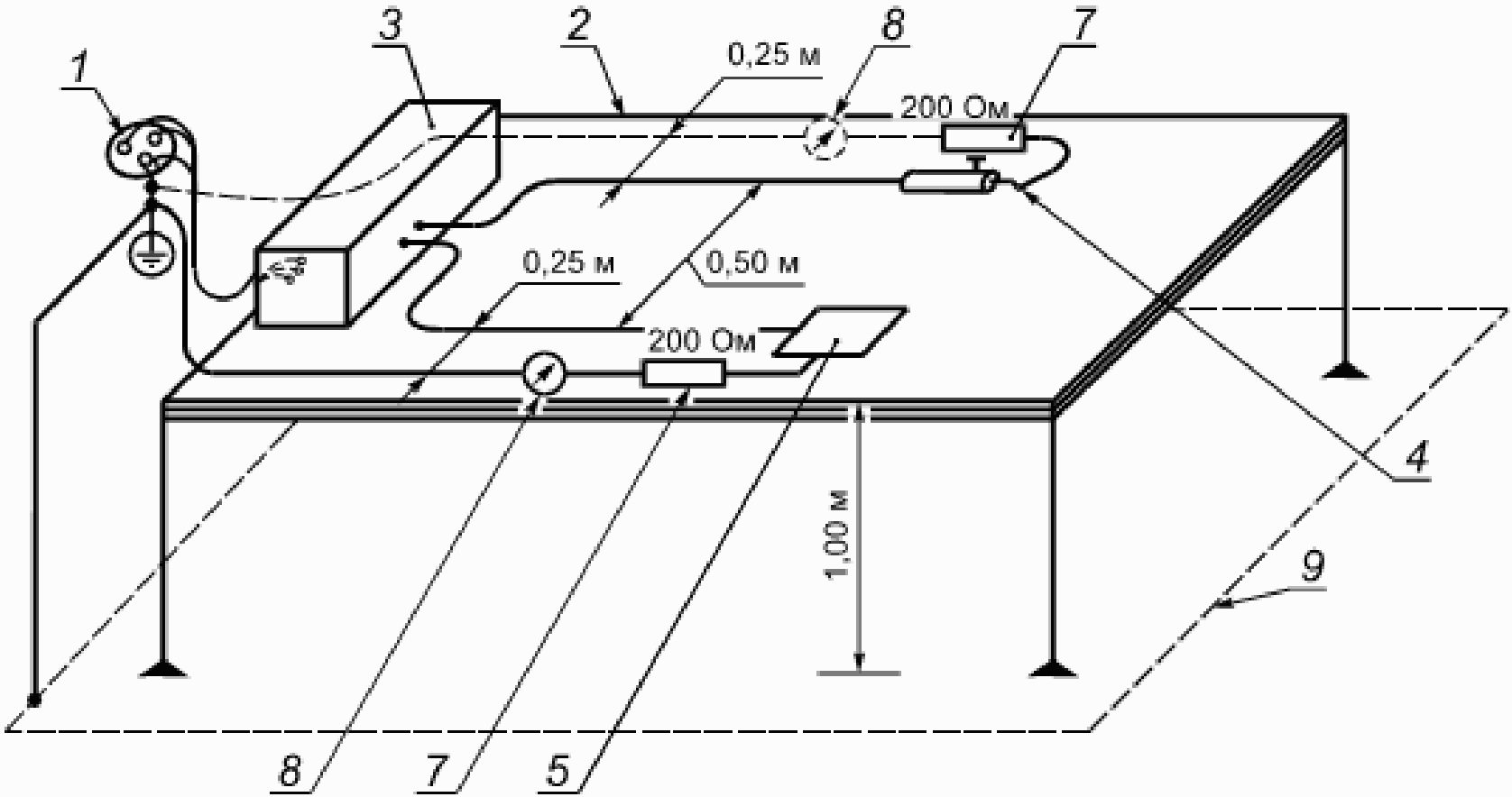

Испытание 1. Испытание выполняют в каждом из отдельных режимов работы АППАРАТА по очереди с каждым электродным кабелем и электродом, как показано на рисунке 101. Кабели располагают на расстоянии 0,5 м друг от друга на изолированной поверхности на высоте 1 м над заземленной проводящей плоскостью.
Аппарат включают в каждом рабочем режиме при нагрузке 200 Ом при установке регулятора выходной мощности в максимальное положение. Измеряют высокочастотный ТОК УТЕЧКИ, протекающий от НЕЙТРАЛЬНОГО ЭЛЕКТРОДА на землю через безындуктивный резистор 200 Ом.

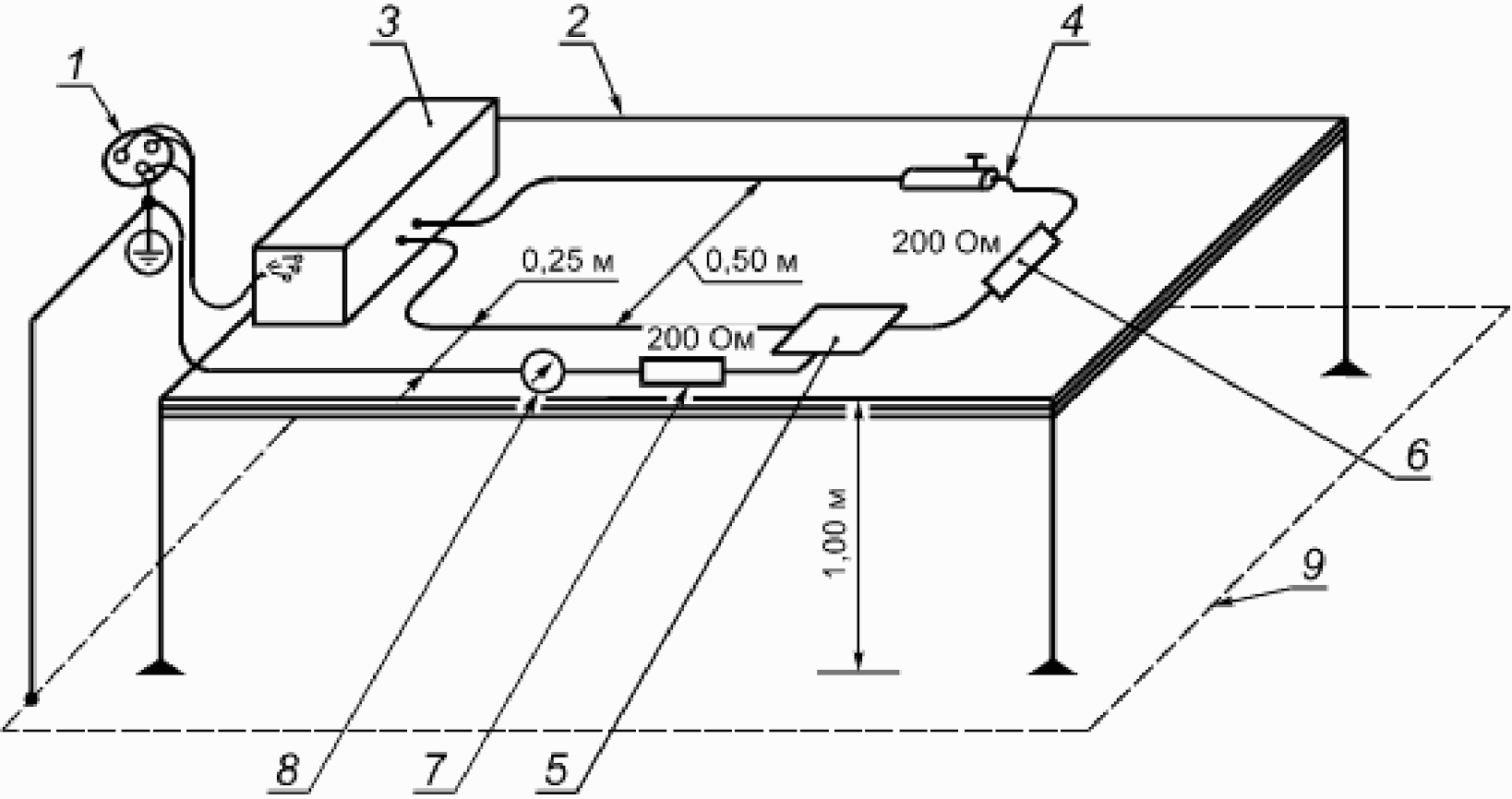

Испытание 2. АППАРАТ размещают, как при испытании 1, но резистор нагрузки 200 Ом присоединяют между АКТИВНЫМ ЭЛЕКТРОДОМ и ЗАЖИМОМ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ АППАРАТА, как показано на рисунке 102. Измеряют высокочастотный ТОК УТЕЧКИ, протекающий от НЕЙТРАЛЬНОГО ЭЛЕКТРОДА.
2) При изолированном от земли по высокой частоте НЕЙТРАЛЬНОМ ЭЛЕКТРОДЕ ЦЕПЬ ПАЦИЕНТА изолирована от земли по высокой и низкой частотам, и изоляция должна быть такой, чтобы высокочастотный ТОК УТЕЧКИ, протекающий от каждого электрода через безындуктивный резистор 200 Ом к земле, не превышал 150 мА.
Соответствие проверяют следующими испытаниями.

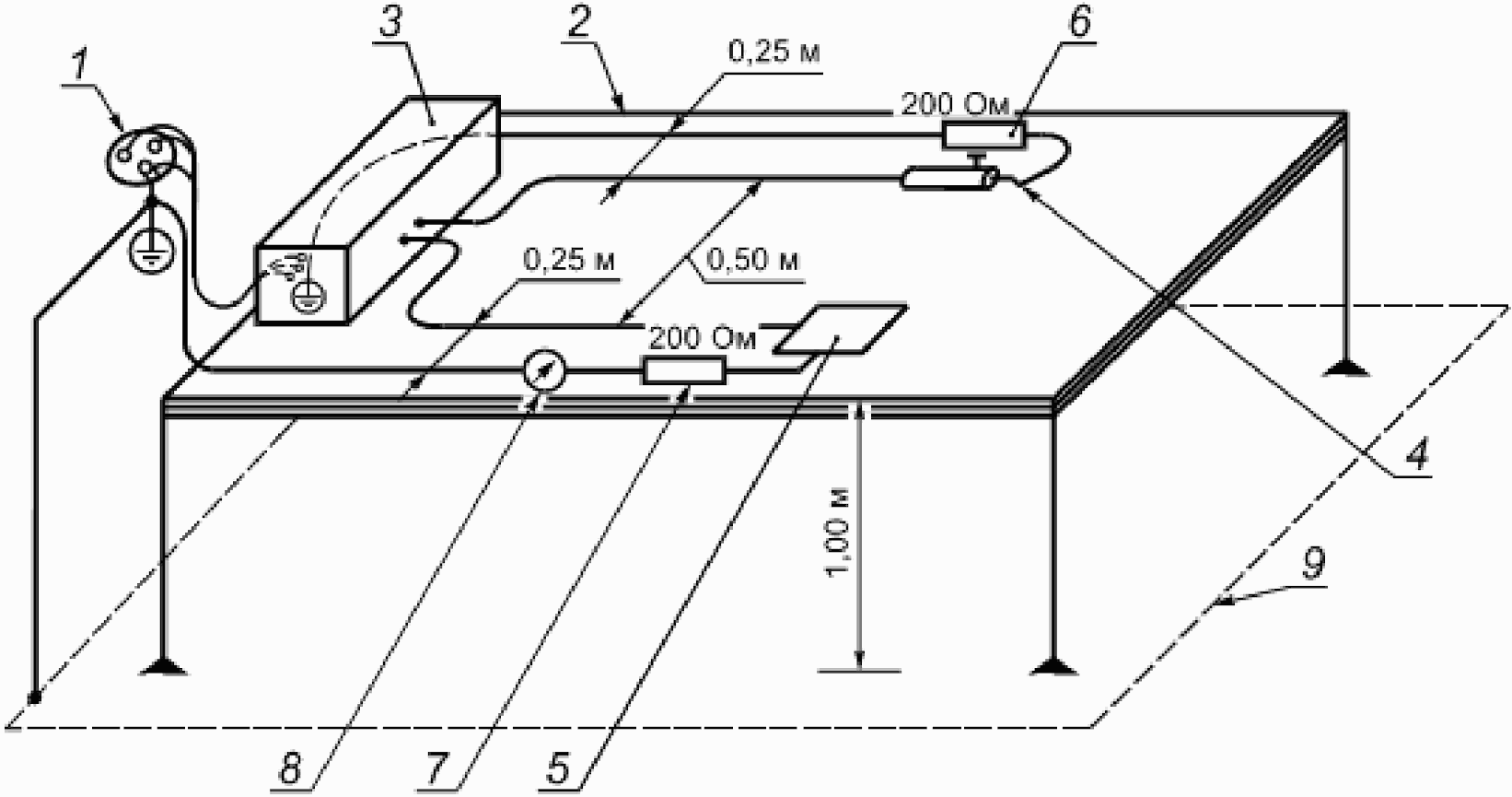

АППАРАТ размещают, как описано для испытания 1 в 19.3.101 a) 1), при ненагруженном выходе и нагруженной РАБОЧЕЙ НАГРУЗКЕ.
Любые металлические части КОРПУСА АППАРАТА КЛАССА II и АППАРАТА С ВНУТРЕННИМ ИСТОЧНИКОМ ПИТАНИЯ должны быть заземлены. АППАРАТ должен размещаться на заземленной металлической поверхности площадью не менее основания АППАРАТА (рисунок 103). Измеряют высокочастотный ТОК УТЕЧКИ по очереди от каждого электрода при работе АППАРАТА при максимальной установке регулятора выходной мощности в каждом режиме работы.
Примечание - Вышеуказанные требования не применяют для АППАРАТА с НОМИНАЛЬНОЙ ВЫХОДНОЙ МОЩНОСТЬЮ, не превышающей 50 Вт, и предназначенного для использования без НЕЙТРАЛЬНОГО ЭЛЕКТРОДА.
Любая ЦЕПЬ ПАЦИЕНТА, специально разработанная для биполярного применения, должна быть изолирована от земли и других РАБОЧИХ ЧАСТЕЙ по высоким и низким частотам.
Высокочастотные ТОКИ УТЕЧКИ, протекающие от любого полюса биполярного выхода к земле и НЕЙТРАЛЬНОМУ ЭЛЕКТРОДУ через безындуктивный резистор 200 Ом в каждой цепи (эти два значения дополняют, если НЕЙТРАЛЬНЫЙ ЭЛЕКТРОД входит в состав АППАРАТА), не должны превышать значения, соответствующего мощности на безындуктивном резисторе 200 Ом, равной примерно 1% максимальной мощности биполярной РАБОЧЕЙ ЧАСТИ, при установке всех органов управления в положение, соответствующее максимальной выходной мощности.
Соответствие проверяют следующим испытанием.

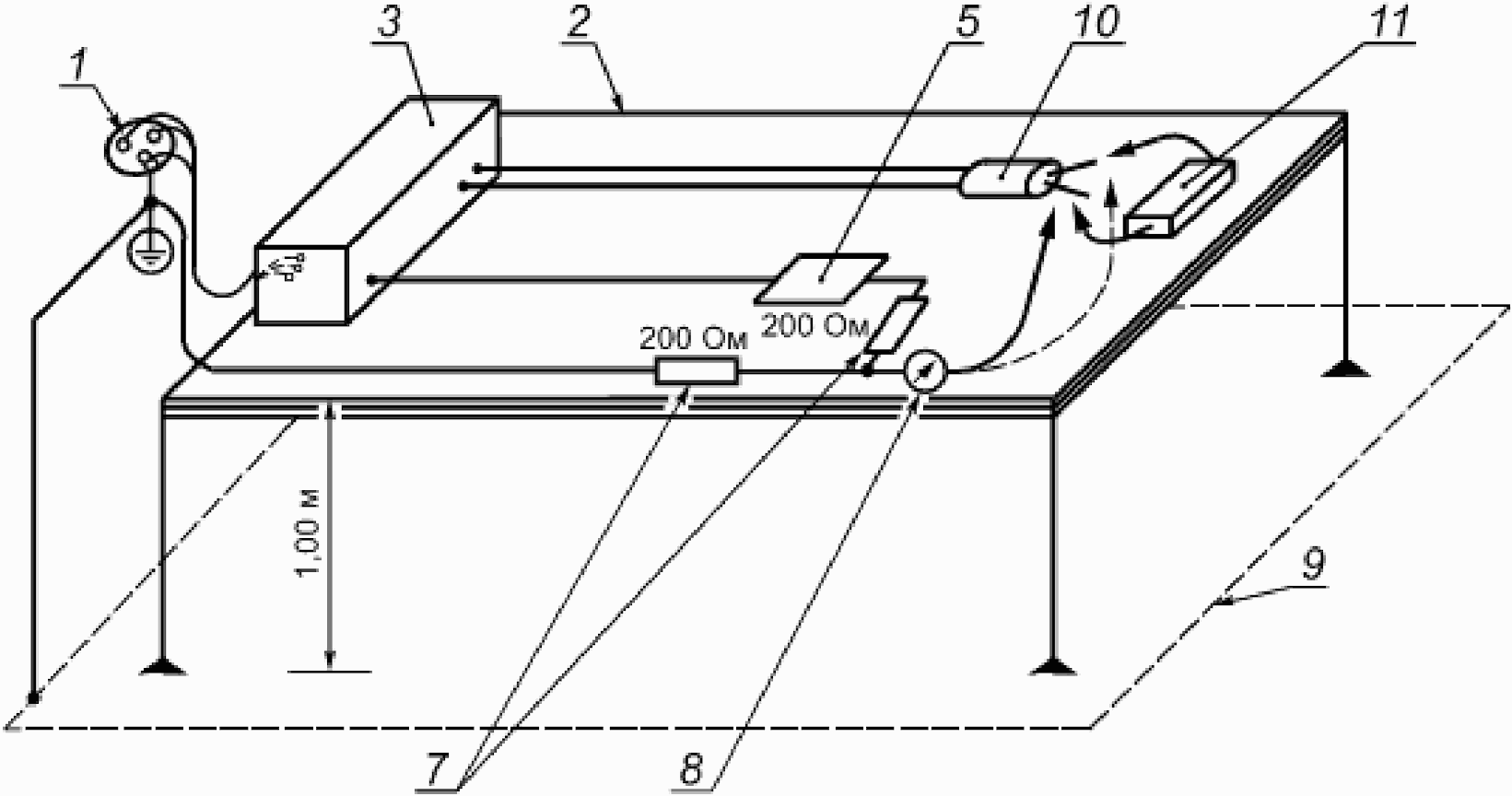

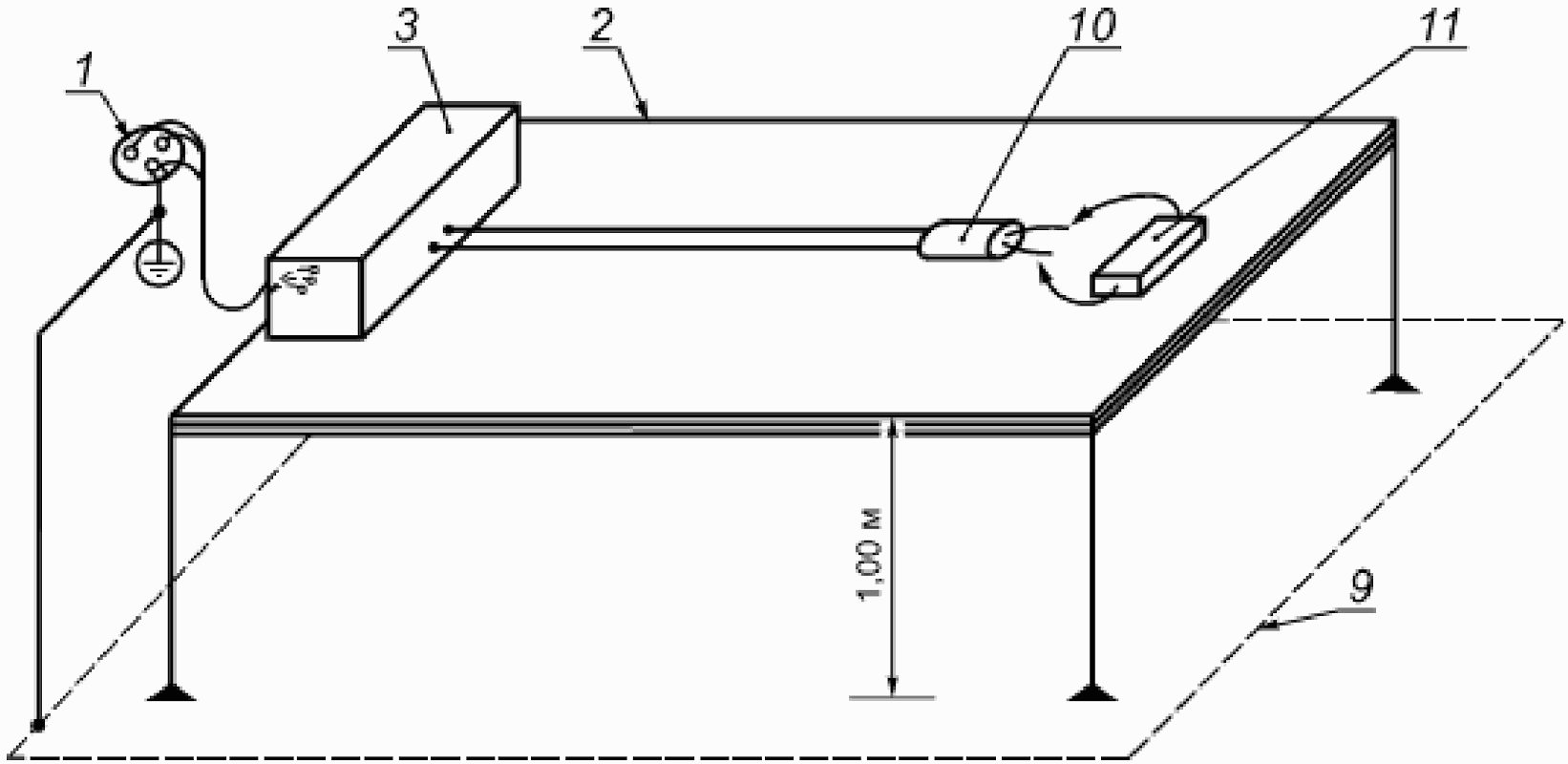

АППАРАТ размещают, как показано на рисунке 104. Испытание проводят с использованием каждого полюса биполярного выхода и нагрузок биполярного и (если уместно) НЕЙТРАЛЬНОГО ЭЛЕКТРОДА, поставляемых или рекомендуемых изготовителем. Испытание проводят с первым ненагруженным выходом и затем повторяют с нагруженным выходом на РАБОЧЕЙ НАГРУЗКЕ. Значение тока в квадрате, умноженное на 200 Ом, не должно превышать указанное выше требование. Затем испытание повторяют для другого полюса биполярного выхода.
Любые металлические части КОРПУСА АППАРАТА КЛАССА II и АППАРАТА С ВНУТРЕННИМ ИСТОЧНИКОМ ПИТАНИЯ должны быть заземлены. АППАРАТ, имеющий изолирующий КОРПУС, должен размещаться на заземленной металлической поверхности, площадью не менее основания АППАРАТА.
При проведении всех видов измерений высокочастотных ТОКОВ УТЕЧКИ СЕТЕВЫЕ ШНУРЫ АППАРАТОВ должны быть смотаны в бухту, длина которой не превышает 40 см.
Примечание - Указанные выше требования 1), 2) и 3) применяют для АППАРАТОВ с РАБОЧИМИ ЧАСТЯМИ типов BF и CF.
Требования для высокочастотных ТОКОВ УТЕЧКИ КОРПУСА находятся на рассмотрении.
Требования подпункта a) настоящего пункта следует выполнять при пределах 100 мА для перечислений 1) и 2) и при неизменяемых пределах, соответствующих 1% биполярной НОМИНАЛЬНОЙ МОЩНОСТИ на нагрузке 200 Ом и не превышающих 100 мА для перечисления 3), когда высокочастотный ТОК УТЕЧКИ измеряют непосредственно на зажимах АППАРАТА.
Соответствие проверяют измерением, как в 19.3 a), но без кабелей электродов, и при этом используют провода наименьшей длины для соединения нагрузочного резистора, измерительного резистора и прибора для измерения тока на зажимах АППАРАТА.
1) Незадействованная монополярная цепь ПАЦИЕНТА должна давать высокочастотный ток не более чем 150 мА через нагрузку 200 Ом на землю и затем на НЕЙТРАЛЬНЫЙ ЭЛЕКТРОД по очереди.
2) Незадействованная биполярная ЦЕПЬ ПАЦИЕНТА должна давать ток не более чем 50 мА через нагрузку 200 Ом, подключенную между зажимами или с закороченных зажимов - через нагрузку 200 Ом на землю и затем на НЕЙТРАЛЬНЫЙ ЭЛЕКТРОД по очереди (рисунок 104).
Это проводится при других ЦЕПЯХ ПАЦИЕНТА, находящихся под напряжением, соответствующим максимальному положению ручки регулятора мощности и при всех возможных режимах работы.
Соответствие проверяют измерениями на испытательных устройствах в соответствии с 19.102, при этом АППАРАТ устанавливают в соответствии с рисунками 102 (для монополярных цепей) и 104 (для биполярных ЦЕПЕЙ ПАЦИЕНТА) настоящего стандарта.
Применяют требования пункта общего стандарта, за исключением:
Изменение
Требования и испытания высокочастотных электродов, электродных кабелей, соединителей и рукояток приведены в 59.103.4.
Требования и испытания для используемых ЭНДОСКОПИЧЕСКИХ ПРИНАДЛЕЖНОСТЕЙ приведены в IEC 60601-2-18.
Для АППАРАТА нет необходимости испытывать изоляцию B-e (см. также 57.10). Если исследуемая изоляция отличается от изоляции B-e, то испытания могут быть проведены при стандартном атмосферном давлении более 960 гПа или 720 мм рт. ст. с целью установления влияния атмосферы на изолирующие свойства.
Таблица V, ссылка 2:
Замена
При проверке изоляции от РАБОЧИХ ЧАСТЕЙ рабочее напряжение (U) определяется измерением пикового высокочастотного напряжения с последующим вычислением среднеквадратичного значения от синусоиды сетевой частоты, имеющей такое же пиковое напряжение, и использованием этого вычисленного значения в качестве рабочего (U) по таблице Y общего стандарта.
При этом рабочее напряжение (U) должно быть, как минимум, 250 В.
Дополнение
aa) Если в процессе испытания изоляции B-a пробой или перекрытие происходит через атмосферу при ВОЗДУШНОМ ЗАЗОРЕ, установленном в 57.10, то может быть установлен изолирующий барьер для предупреждения этого пробоя таким образом, чтобы защитная изоляция могла быть испытана.
Если при испытании изоляции B-a происходит ее пробой или перекрытие при длине ПУТИ УТЕЧКИ, установленной в подпункте 57.10, то испытание должно быть выполнено на таких компонентах, которые изолируют изоляцию B-a, таких, как трансформаторы, реле, оптроны или длина ПУТИ УТЕЧКИ на печатных платах.
Применяют пункты и подпункты раздела общего стандарта.
Применяют пункты и подпункты раздела общего стандарта, за исключением:
Применяют требования IEC 60601-1-2, за исключением:
Замена
АППАРАТ со всеми подсоединенными электродными кабелями должен соответствовать требованиям 36.201, если он включен, но переключатель выходной мощности (56.11) не приведен в действие.
Примечание - Частоты, которые зарезервированы для международных аварийных коммуникаций, например (500 +/- 5) кГц, не следует использовать в качестве собственной частоты АППАРАТА.
36.202 ПОМЕХОУСТОЙЧИВОСТЬ
Испытание на соответствие:
Дополнение
При испытаниях на соответствие возникают неисправности, которые не создают ОПАСНОСТЬ, но которые должны быть приняты во внимание в процессе проведения испытаний:
- прерывание высокочастотной выходной мощности,
- отключение АППАРАТА,
- запуск аварийного режима
при условии, что нарушение устранено, НОРМАЛЬНЫЕ УСЛОВИЯ восстановлены самопроизвольно или после отключения питания к АППАРАТУ и подачи снова.
Недопустимые нарушения, вызывающие ОПАСНОСТЬ, которые не проводятся в процессе испытаний, включают:
- непредусмотренную подачу питания в любую ЦЕПЬ ПАЦИЕНТА,
- непредусмотренное увеличение выходной мощности более чем мощность, определенная в 51.5,
- непредусмотренные изменения рабочего режима или в режиме работы при аварии или стимуляции,
- устойчивый отказ любого показывающего или звукового индикатора.
Применяют требования пунктов и подпунктов раздела общего стандарта, за исключением:
Применяют требования пункта общего стандарта, за исключением:
39.3 Предотвращение электростатических зарядов
Дополнение
39.3.101 Ножные переключатели
Электрически проводящие пути от ножных переключателей к проводящему полу должны иметь сопротивление не более 10 МОм.
Применяют требования пунктов и подпунктов раздела общего стандарта, за исключением:
Применяют пункт общего стандарта, за исключением:
42.3
3) РАБОЧИЙ ЦИКЛ
Замена
АППАРАТ, установленный так, чтобы его НОМИНАЛЬНАЯ ВЫХОДНАЯ МОЩНОСТЬ передавалась в резистивную нагрузку с использованием кабеля электродов, работает в течение 1 ч в РАБОЧЕМ ЦИКЛЕ, указанном изготовителем, но при отношении времени работы к времени паузы не менее чем 10 с/30 с [см. 6.1. m) общего стандарта].
44. Перелив, расплескивание, утечка, влажность, проникание жидкости, очистка, стерилизация, дезинфекция и совместимость
Применяют требования пункта общего стандарта, за исключением:
Замена
КОРПУС АППАРАТА должен быть сконструирован таким образом, чтобы расплескивание жидкости при НОРМАЛЬНОЙ ЭКСПЛУАТАЦИИ не вызывало увлажнение электрической изоляции или других компонентов, которые, если забрызганы, являются неблагоприятными для безопасности АППАРАТА.
Соответствие проверяют следующим испытанием.
Воду в количестве 1 л выливают медленно на середину верхней поверхности АППАРАТА в течение 15 с. АППАРАТ, предназначенный для встраивания в стену или другую конструкцию операционной, испытывают в смонтированном виде, как рекомендовано; выливаемая вода на стену выше панели управления. После такой обработки АППАРАТ должен выдерживать испытания электрической прочности изоляции, установленные в пункте 20, и контроль должен показать, что вода при проникании в КОРПУС не может неблагоприятно повлиять на безопасность АППАРАТА. В частности, не должно быть следов воды на изоляции, для которой установлены ПУТИ УТЕЧКИ в 57.10 общего стандарта.
Дополнение
aa) Электрические переключающие части ножных педалей АППАРАТА, предназначенного для использования в операционных помещениях, должны соответствовать следующим требованиям к испытаниям:
Ножную педаль целиком опускают в воду на глубину 150 мм в течение 30 мин. После погружения ее подсоединяют к соответствующей цепи при НОРМАЛЬНОЙ ЭКСПЛУАТАЦИИ и приводят в действие 50 раз. После завершения этого испытания педаль должна быть проверена. Не должно быть подтверждено попадание воды, и педаль должна пройти испытания электрической прочности изоляции, установленные пунктом 20.
bb) Электрические части пальцевых переключателей должны быть защищены от проникания воды, что может стать причиной непреднамеренного приведения в действие РАБОЧЕЙ ЧАСТИ (см. также 59.103.2).
Соответствие проверяют следующим испытанием.
Рукоятку АКТИВНОГО ЭЛЕКТРОДА поддерживают горизонтально на расстоянии не менее 50 мм над любой поверхностью с переключателем, приводящим в действие сверху АППАРАТ, который включен и готов к работе. Один литр 0,9%-ного солевого раствора выливают медленно над рукояткой АКТИВНОГО ЭЛЕКТРОДА в течение 15 с так, чтобы увлажнить рукоятку АКТИВНОГО ЭЛЕКТРОДА по всей длине. Жидкости позволяют вытекать свободно. Не должен приводиться в действие регулятор выходной мощности АППАРАТА.
Немедленно после этого переключатель выходной мощности приводят в действие 10 раз. Подача выходной мощности должна включаться и отключаться при каждом срабатывании переключателя.
Применяют требования пункта общего стандарта, за исключением:
Дополнение
*46.101 Если используется двойная ножная педаль для выбора режимов РЕЗАНИЕ и КОАГУЛЯЦИЯ, то монтаж должен быть таким, чтобы при осмотре ОПЕРАТОРОМ педаль "РЕЗАНИЕ" была с левой стороны, а педаль "КОАГУЛЯЦИЯ" - с правой стороны.
Соответствие проверяют осмотром.
*46.102 Если рукоятка АКТИВНОГО ЭЛЕКТРОДА содержит два ручных переключателя, переключатель, ближайший к электроду, должен приводить в действие режим РЕЗАНИЕ. Переключатель, расположенный дальше от электрода, должен приводить в действие режим КОАГУЛЯЦИЯ.
Соответствие проверяют осмотром.
a) каждая ЦЕПЬ ПАЦИЕНТА является независимой от органов управления (например, для выходной мощности и рабочего режима) и переключения (ручное или ножное), или
b) две монополярные ЦЕПИ ПАЦИЕНТА имеют независимые органы переключения (ручной или ножной) и разделяют выходную мощность неконтактного режима КОАГУЛЯЦИЯ, такого как режимы распыления (спрей) или короткие вспышки (фульгурация).
Примечание - Для АППАРАТА с таким рабочим режимом требуется по 6.8.2 bb) 11) предупреждение в инструкции по применению о том, что выходная мощность АКТИВНОГО ЭЛЕКТРОДА может измениться в процессе использования.
Ни в коем случае не должна приводиться в действие любая ЦЕПЬ ПАЦИЕНТА, как определено в 19.3.101 c), до тех пор, пока переключатель выходной мощности (ручной или ножной) для ЦЕПИ ПАЦИЕНТА не приведен в действие ОПЕРАТОРОМ.
Соответствие проверяют осмотром и проверкой функционирования.
Соответствие проверяют осмотром.
*46.105 Если более одной функции может быть приведено в действие одним выходным переключателем, то должна быть обеспечена индикация с целью демонстрации того, какая функция выбрана до приведения в действие выходной мощности.
Соответствие проверяют осмотром и испытанием функционирования.
*46.106 Рабочие органы управления, выходные клеммы, световые индикаторы [см. 6.7 a)], педали (см. 46.101) и кнопки ручных переключателей (см. 46.102), связанные с конкретной функцией, должны быть идентифицированы с помощью следующего цветового кодирования:
желтый - для РЕЗАНИЯ;
голубой - для КОАГУЛЯЦИИ.
Соответствие проверяют осмотром.
Раздел 8. Точность рабочих характеристик и защита от представляющих опасность выходных характеристик
Применяют требования пункта общего стандарта, за исключением:
Замена
*50.1 a) Монополярный АППАРАТ должен содержать средства (управления выходом), способные снижать выходную мощность не более 5% от НОМИНАЛЬНОЙ ВЫХОДНОЙ МОЩНОСТИ или 10 Вт, как минимум (см. также 6.3). При конкретных значениях сопротивления нагрузки выходная мощность не должна увеличиваться при уменьшении установленного значения на органах управления выходом [см. 6.8.3 aa) и рисунок 105].
Соответствие проверяют следующим испытанием:
Выходную мощность, как функцию органов управления выходом, измеряют, как минимум, для пяти конкретных значений сопротивления нагрузки, включая 100, 200, 500, 1000 и 2000 Ом, и на РАБОЧЕЙ НАГРУЗКЕ. Электродные кабели должны использоваться для соединения нагрузочных резисторов.
50.1 b) Биполярный АППАРАТ должен содержать средства (управления выходом) для обеспечения снижения выходной мощности не более 5% относительно НОМИНАЛЬНОЙ МОЩНОСТИ или не менее 10 Вт (см. 6.3). Для конкретных значений сопротивления нагрузки выходная мощность не должна увеличиваться при уменьшении значения, установленного на органах управления выходом [см. 6.8.3 bb) и рисунок 106].
Соответствие проверяют следующим испытанием:
Выходную мощность, как функцию органов управления выходной величиной, измеряют, как минимум, для пяти конкретных значений сопротивления нагрузки, включая 10, 50, 200, 500 и 1000 Ом, и на РАБОЧЕЙ НАГРУЗКЕ. Электродные кабели БИПОЛЯРНЫХ ЭЛЕКТРОДОВ, поставленные или рекомендованные изготовителем, должны использоваться для соединения нагрузочных резисторов.
Для значений выходной мощности, превышающей на 10% НОМИНАЛЬНУЮ ВЫХОДНУЮ МОЩНОСТЬ, фактическое значение выходной мощности, в зависимости от сопротивления нагрузки и установки регулятора выходной мощности, не должно отличаться от значений, приведенных на диаграммах, предусмотренных в 6.8.3 aa) и bb) не более чем на +/- 20%.
Соответствие проверяют испытанием по 50.1, но с использованием допускаемых значений нагрузочного сопротивления.
Применяют требования пункта общего стандарта, за исключением:
Замена
Суммарная выходная мощность в любом рабочем режиме, включая, при необходимости, одновременное включение всех независимых выходов, не должна превышать 400 Вт в течение 1 с при НОМИНАЛЬНОЙ НАГРУЗКЕ каждого выхода.
Соответствие проверяют измерением.
Дополнение
АППАРАТ, имеющий НОМИНАЛЬНУЮ ВЫХОДНУЮ МОЩНОСТЬ более 50 Вт, и все биполярные аппараты должны быть обеспечены аварийной и/или блокировочной системой для индикации, предупреждающей о существенном увеличении выходной мощности относительно установленной на переключателях выходной мощности.
Максимальное значение, допускаемое для выходной мощности в УСЛОВИЯХ ЕДИНИЧНОГО НАРУШЕНИЯ, должно быть рассчитано отдельно для каждой ЦЕПИ ПАЦИЕНТА и рабочего режима.
Максимальное значение, допускаемое для выходной мощности в УСЛОВИЯХ ЕДИНИЧНОГО НАРУШЕНИЯ, определено следующим образом:
Соответствие проверяют изучением технической документации и испытанием при моделировании соответствующих УСЛОВИЙ ЕДИНИЧНОГО НАРУШЕНИЯ.
Дополнение
51.101 В случае, если АППАРАТ выключен и включен снова или прервана подача питания и снова восстановлена:
- выходная мощность для данной установки регулятора выходной мощности не должна увеличиваться более чем на 20%,
- режим работы не должен изменяться, за исключением режима ожидания, при котором отсутствует выходная мощность.
Соответствие проверяют измерением среднего значения мощности за 1 с и проверкой рабочего режима.
a) при повторном включении и выключении сетевого выключателя АППАРАТА;
b) при прерывании и повторной подаче сетевого питания, при переключателе АППАРАТА, остающегося в положении ВКЛЮЧЕНО.
*51.102 Для АППАРАТА, приводящего одновременно в действие более одной ЦЕПИ ПАЦИЕНТА (см. 46.103), уровень выходной мощности в каждой цепи не должен превышать допускаемое отклонение, определенное в 50.2 более чем на 20%, если одновременно приведены в действие допускаемые комбинации рабочих режимов.
Любое автономное включение ЦЕПИ ПАЦИЕНТА должно соответствовать 50.2.
Соответствие проверяют следующими испытаниями (см. рисунок 109).
Для АППАРАТА, как определено в 46.103 a):
Испытуемый выход ЦЕПИ ПАЦИЕНТА включают при изменении на 20% уровня мощности относительно значения НОМИНАЛЬНОЙ ВЫХОДНОЙ МОЩНОСТИ и отмечают показание значения высокочастотного тока. Затем включают любой другой выход при максимальной мощности, и выходной ток при испытании не должен увеличиваться более чем на 10%.
Для АППАРАТА, как определено в 46.103 b):
Выходная мощность при испытании одного выхода ЦЕПИ ПАЦИЕНТА устанавливается до 50% и 100% относительно номинальной выходной мощности и регистрируются значения тока. Эти значения не должны увеличиваться более чем на 10% при дополнительном включении другого выхода ЦЕПИ ПАЦИЕНТА.
Такие испытания повторяют со всеми возможными комбинациями выходов, которые могут быть приведены в действие совместно в любое время.
Применяют требования пунктов и подпунктов раздела общего стандарта, за исключением:
Применяют пункт общего стандарта, за исключением:
Дополнение
АППАРАТ должен выдерживать без повреждения режим короткого замыкания или холостого хода выходной цепи при установке регулятора выходной мощности в максимальное положение.
Соответствие проверяют следующим испытанием.
Электродные кабели и электроды подсоединяют к АППАРАТУ, регулятор управления выходной мощности устанавливают в максимальное положение. Затем включают выходную мощность и замыкают АКТИВНЫЙ и НЕЙТРАЛЬНЫЙ ЭЛЕКТРОДЫ на 5 с, затем размыкают на 15 с. После этого выключают мощность на 1 мин. Цикл повторяют 10 раз.
После этого испытания АППАРАТ должен соответствовать всем требованиям настоящего частного стандарта.
Применяют требования раздела общего стандарта, за исключением:
Применяют требования пункта общего стандарта, за исключением:
56.3 Соединения. Общие положения
Изменение
Это требование не следует применять для соединений АКТИВНЫХ ЭЛЕКТРОДОВ.
Любой разъем НЕЙТРАЛЬНОГО ЭЛЕКТРОДА должен быть сконструирован таким образом, чтобы ПРОВОДЯЩИЕ ЧАСТИ такого разъема, располагающиеся вдали от ПАЦИЕНТА, не могли контактировать с проводящими частями СТАЦИОНАРНОЙ СЕТЕВОЙ РОЗЕТКИ или ПРИБОРНОЙ РОЗЕТКИ.
Соответствие проверяют осмотром и применением следующего испытания для проводящего соединения в той части соединителя, которая идентифицирована выше.
Если СТАЦИОНАРНАЯ СЕТЕВАЯ РОЗЕТКА или ПРИБОРНАЯ РОЗЕТКА могут засоряться, то указанная часть соединителей ПАЦИЕНТА должна быть защищена от контакта с частями розеток при подаче питания с помощью изолирующих средств, обеспечивающих ПУТИ УТЕЧКИ не менее 1,0 мм и изоляции с электрической прочностью 1500 В.
Дополнение
Кроме сетевого выключателя питания, следует предусматривать переключатель выходной мощности (ручной или ножной), требующий постоянного нажатия для включения мощности в цепь ЦЕПИ ПАЦИЕНТА. Чувствительные импедансные системы, конструируемые для включения АППАРАТА, не должны применяться для монополярных выходов.
Импедансный чувствительный переключатель допускается для биполярного режима КОАГУЛЯЦИЯ, только если:
a) выбор импедансного чувствительного режима является оптимальным для ножного или ручного управления режимом;
b) АППАРАТ автоматически отключает режим ножного или ручного управления после прерывания подачи мощности питания и восстановления, и
c) на передней панели АППАРАТА обеспечена видимая индикация для указания ОПЕРАТОРУ, что АППАРАТ находится в автоматическом чувствительном режиме.
Цепь включения должна питаться от источника питания, изолированного от СЕТЕВОЙ ЧАСТИ и от земли и имеющего напряжение, не превышающее 12 В, если ТОКОПРОВОДЯЩЕЕ СОЕДИНЕНИЕ выходит к РАБОЧЕЙ ЧАСТИ, и не превышающее 24 В переменного тока или 34 В постоянного тока в других случаях.
При УСЛОВИИ ЕДИНИЧНОГО НАРУШЕНИЯ эта цепь не должна стать причиной низкочастотного(ых) ТОКА(ОВ) УТЕЧКИ НА ПАЦИЕНТА(ОВ).
d) Проникание жидкостей
Не применяется.
Дополнение
aa) Если в переключателе выходной мощности для его функционирования применены контакты, то он не должен подавать напряжение в любой выход АППАРАТА, если контакты шунтированы с помощью сопротивления в 1000 Ом.
Соответствие проверяют испытанием на функционирование.
*bb) Каждый переключатель выходной мощности (ручной или ножной) должен приводить в действие только предназначенную для него ЦЕПЬ ПАЦИЕНТА и должен управлять только одним единственным режимом - например, РЕЗАНИЕМ или КОАГУЛЯЦИЕЙ.
Примечание - С целью выполнения этого требования двухрычажный выключатель кулисного типа следует рассматривать как два самостоятельных переключателя.
Усилие, необходимое для приведение в действие переключателя, должно быть не менее чем 10 Н, прикладываемое на поверхности 625 мм2 в любом месте рабочей поверхности педали.
Соответствие проверяют измерением действующей силы.
Изменение
Изоляцию B-d и B-e АППАРАТА не следует испытывать.
ПУТИ УТЕЧКИ и ВОЗДУШНЫЕ ЗАЗОРЫ изоляции между РАБОЧИМИ ЧАСТЯМИ и КОРПУСОМ, включая СИГНАЛЬНЫЕ ВХОДЫ и СИГНАЛЬНЫЕ ВЫХОДЫ, и между различными ЦЕПЯМИ ПАЦИЕНТА должны быть не менее 3 мм/кВ или 4 мм, в зависимости от того, что больше. Рабочее напряжение должно быть в этом случае максимальным значением пикового напряжения.
Это требование не применяют для компонентов, электрическая прочность изоляции которых проверена испытанием по пункту 20 или подтверждена изготовителем.
Применяют требования пункта общего стандарта, за исключением:
Дополнение
АППАРАТ, имеющий НОМИНАЛЬНУЮ ВЫХОДНУЮ МОЩНОСТЬ более чем 50 Вт, должен быть оснащен цепью, при помощи которой при нарушении цепи НЕЙТРАЛЬНОГО ЭЛЕКТРОДА или его соединений выходная цепь отключается и подается звуковой сигнал тревоги. Звуковой сигнал тревоги должен соответствовать требованиям к уровню звука по 59.102 и не должен быть регулируемым извне.
Цепь контроля должна проходить от источника питания, изолированного от СЕТЕВОЙ ЧАСТИ и от земли и имеющего напряжение, не превышающее 12 В. Диапазон изменения контрольного тока для разъема НЕЙТРАЛЬНЫХ ЭЛЕКТРОДОВ определен в 19.3.
Должен быть обеспечен [см. 6.7 a)] дополнительный видимый сигнал с помощью красной индикаторной лампы.
Требования, распространяющиеся на защитные соединения для эндоскопов, находятся на рассмотрении.
Соответствие проверяют проверкой работы АППАРАТА при установке максимальной выходной мощности в каждом рабочем режиме в цепи, приведенной на рисунке 108. Переключатель выключают и включают пять раз, высокочастотная выходная мощность должна быть блокирована, и тревожная сигнализация должна срабатывать при каждом включении переключателя.
Примечание - Тревожная сигнализация должна быть выполнена таким образом, чтобы при НОРМАЛЬНЫХ УСЛОВИЯХ цепь контроля не приводила к созданию любого напряжения помех (например, на частоте питающей сети или ее гармониках) на НЕЙТРАЛЬНОМ ЭЛЕКТРОДЕ, которое может неблагоприятно повлиять на работу любого ИЗДЕЛИЯ, контролирующего состояние ПАЦИЕНТА.
Должно быть предусмотрено устройство, которое подает звуковой сигнал, если любая выходная цепь задействована работой выходного переключателя или в результате УСЛОВИЯ ЕДИНИЧНОГО НАРУШЕНИЯ. Выходной звуковой сигнал должен иметь основную звуковую мощность в полосе частот от 100 до 3000 Гц. Источник звука должен быть способным производить звуковой сигнал с уровнем звука не менее 65 дБА на расстоянии 1 м от АППАРАТА в направлении, установленном изготовителем. Подходящий уровень регулирования звука может быть обеспечен, но не должен понижаться ниже 40 дБА.
Для того чтобы ОПЕРАТОР мог различать звуковую сигнализацию по 59.101 и сигнал, указанный выше, должны быть применены либо пульсирующая модель, либо две различные частоты.
Соответствие проверяют функциональной проверкой и измерением уровня звука.
59.103 Высокочастотные электроды, кабели электродов, соединители и рукоятки
*59.103.1 Изоляция кабелей АКТИВНОГО ЭЛЕКТРОДА, применяемых или не применяемых для повторного использования, должна выдерживать напряжение сетевой частоты питания 3000 В (среднеквадратическое значение) и высокочастотное напряжение, превышающее в полтора раза максимальное высокочастотное напряжение режима холостого хода АППАРАТА.
Соответствие проверяют следующими испытаниями.
Испытание 1 (для частоты сети). Приблизительно 20 см испытуемого кабеля формируют в петлю, концы которой соединяют с неизолированным проводником. Петлю опускают в воду, электропроводимость которой увеличивают дополнением небольшого количества соли так, чтобы водой смачивалась изолированная часть кабеля длиной 10 см. В этом положении кабель должен оставаться в воде, по меньшей мере, в течение 24 ч, после которых испытательное напряжение должно быть приложено в течение 5 мин между проводником или проводниками кабеля и водой.
Испытание 2 (для высокой частоты). Испытуемый образец кабеля подготавливают и погружают в воду, как при испытании 1. Затем некоторое количество трансформаторного масла добавляют для образования на поверхности воды достаточно видимой сплошной пленки (этот метод снижает кривизну мениска). Высокочастотное напряжение с выхода АППАРАТА через повышающий высокочастотный трансформатор с коэффициентом трансформации 1,5 прикладывают между кабелем и неизолированным проводом, опущенным в воду, при этом АППАРАТ работает в каждом режиме при установке переключателя выходной мощности в максимальное положение в течение 30 с.
В процессе этих испытаний не должно возникать пробоев или искрения изоляции.
*59.103.2 Ручка любого АКТИВНОГО ЭЛЕКТРОДА и любого изолированного биполярного хирургического пинцета совместно с соответствующими кабелями должны полностью соответствовать требованиям 44.7 общего стандарта в части стерилизации и должны выдерживать последующее испытание на электрическую прочность изоляции напряжением в 1,5 раза, превышающим максимально возможное значение высокочастотного напряжения соответствующей цепи АППАРАТА.
Любой используемый ручной переключатель должен работать нормально после стерилизации.
Указанные требования по стерилизации не распространяются на принадлежности, предназначенные для одноразового применения и имеющие соответствующую маркировку.
Соответствие проверяют в ходе испытания на стерилизацию по 44.7 общего стандарта.
После этого высокое напряжение прикладывают как при испытании 2 в 59.103.1 в течение 30 с между токопроводящими частями и металлической фольгой, обернутой вокруг изолирующих частей плотно на расстоянии 10 мм от неизолированных токопроводящих частей.
Непосредственно после испытания на электрическую прочность изоляции любой имеющийся ручной переключатель следует включать 10 раз при включенном АППАРАТЕ. При каждом включении и выключении переключателя должна включаться и отключаться выходная цепь.
*59.103.3 Любой разъем, предназначенный для присоединения к кабелю нейтрального электрода, должен быть сконструирован таким образом, чтобы проводящие части держателя электрода не могли входить в контакт с телом пациента в случае непреднамеренного отсоединения.
Соответствие проверяют следующим испытанием.
Любой кабель к разъему НЕЙТРАЛЬНОГО ЭЛЕКТРОДА отсоединяют от электрода и с использованием стандартного испытательного пальца, приведенного на рисунке 7 общего стандарта, проверяют, что контакт между проводящими частями разъема кабеля невозможен.
59.103.4 Изоляция кабелей НЕЙТРАЛЬНОГО ЭЛЕКТРОДА должна быть способна выдерживать напряжение сетевой частоты 1500 В (среднеквадратическое значение) и немодулированное максимальное высокочастотное напряжение 500 В.
59.104 НЕЙТРАЛЬНЫЙ ЭЛЕКТРОД
*59.104.1 За исключением любой ЦЕПИ ПАЦИЕНТА, предназначенной только для соединения с БИПОЛЯРНЫМ ЭЛЕКТРОДОМ, АППАРАТ, имеющий НОМИНАЛЬНУЮ ВЫХОДНУЮ МОЩНОСТЬ более 50 Вт, должен быть снабжен НЕЙТРАЛЬНЫМ ЭЛЕКТРОДОМ.
*59.104.2 НЕЙТРАЛЬНЫЙ ЭЛЕКТРОД должен быть надежно подсоединен к кабелю. Любой ток, используемый для контроля электрической целостности электродного кабеля и его соединения, должен соответствовать требованиям раздела об электроде.
Соответствие проверяют осмотром и испытанием электрической неразрывности с использованием испытания по перечислению f) пункта 18 общего стандарта.
С целью уменьшения возможности влияния нейромышечной стимуляции в ЦЕПИ ПАЦИЕНТА должен быть установлен конденсатор последовательно с АКТИВНЫМ ЭЛЕКТРОДОМ или одним из проводников БИПОЛЯРНОГО ЭЛЕКТРОДА. Емкость этого конденсатора не должна превышать 5000 пФ для монополярных ЦЕПЕЙ ПАЦИЕНТА и 50 нФ - для биполярных ЦЕПЕЙ ПАЦИЕНТА. Сопротивление постоянному току между зажимами АКТИВНОГО и НЕЙТРАЛЬНОГО ЭЛЕКТРОДОВ или между зажимами биполярной выходной цепи должно быть не менее 2 МОм. Например, емкость C1 на рисунке 107.
Соответствие проверяют контролем монтажа цепи и измерением постоянной составляющей сопротивления на выходных зажимах.
![]() с заземленным НЕЙТРАЛЬНЫМ ЭЛЕКТРОДОМ и нагрузкой
между электродами [испытание 1 по 19.3.101 a) 1)]
![]() УТЕЧКИ с заземленным НЕЙТРАЛЬНЫМ ЭЛЕКТРОДОМ
и нагрузкой от АКТИВНОГО ЭЛЕКТРОДА к земле
![]() с НЕЙТРАЛЬНЫМ ЭЛЕКТРОДОМ, изолированным от земли
при высокой частоте [19.3.101 a) 2)]
![]() от БИПОЛЯРНОГО ЭЛЕКТРОДА [19.3.101 a) 3)]
![]() МОЩНОСТИ. Монополярный выход (пункт 50)
![]() МОЩНОСТИ. Биполярный выход (пункт 50)
Обозначения, используемые на рисунках 101 - 106:
1 - ИСТОЧНИК ПИТАНИЯ; 2 - стол из изолирующего материала; 3 - ВЫСОКОЧАСТОТНЫЙ ЭЛЕКТРОХИРУРГИЧЕСКИЙ АППАРАТ; 4 - АКТИВНЫЙ ЭЛЕКТРОД; 5 - НЕЙТРАЛЬНЫЙ ЭЛЕКТРОД, металлический или в контакте с металлической фольгой того же размера; 6 - нагрузочное сопротивление; 7 - измерительное сопротивление 200 Ом; 8 - высокочастотный амперметр; 9 - заземленная проводящая поверхность; 10 - приведенный в действие БИПОЛЯРНЫЙ ЭЛЕКТРОД; 11 - сопротивление нагрузочное, при необходимости с измерителем высокочастотной мощности
![]() 1 - соединитель для АКТИВНОГО ЭЛЕКТРОДА; 2 - соединитель
для НЕЙТРАЛЬНОГО ЭЛЕКТРОДА; 3 - монитор; C1 - не более 0,005
мкФ, C2 = C3 - не более 0,025 мкФ, XC2 и XC3 при рабочей
частоте не более 20 Ом каждое, ZL - при 50 Гц не более 1 Ом
ЭЛЕКТРОДОМ, связанным с землей при рабочих частотах
[19.3.101 a) 1) и 59.105]
![]() Для одинарных пластин R = 0 Ом
Для расщепленных пластин R установлено изготовителем для поддержания АППАРАТА в активном состоянии при закрытом SW1
Примечание - Таким образом испытывают НЕЙТРАЛЬНЫЕ ЭЛЕКТРОДЫ, расщепленные в более чем две части.
в соответствии с 59.101
![]() 1 - ВЫСОКОЧАСТОТНЫЙ ЭЛЕКТРОХИРУРГИЧЕСКИЙ АППАРАТ;
2 - соединитель для НЕЙТРАЛЬНОГО ЭЛЕКТРОДА;
R1 - R3 - НОМИНАЛЬНАЯ НАГРУЗКА для активного выхода;
AO1, AO2 - монополярные активные выходы;
AO3 - биполярный активный выход
активного выхода к другому при одновременном приведении
(справочное)
ПУБЛИКАЦИИ, УПОМЯНУТЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ
Применяют приложение L общего стандарта, за исключением:
IEC 60601-1-2:1993 Medical electrical equipment - Part 1: General requirements for safety - 2. Collateral standard: electromagnetic compatibility; requirements and tests (Изделия медицинские электрические. Часть 1. Общие требования безопасности. 2. Электромагнитная совместимость. Требования и методы испытаний)
IEC 60601-2-18:1990 Medical electrical equipment - Part 2: Particular requirements for the safety of endoscopic equipment (Изделия медицинские электрические. Часть 2. Частные требования безопасности к эндоскопической аппаратуре)
IEC 60601-2-34:1993 Medical electrical equipment - Part 2: Particular requirements for the safety of direct blood pressure monitoring equipment (Изделия медицинские электрические. Часть 2. Частные требования безопасности к приборам для прямого мониторинга кровяного давления)
CISPR 11-97 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от промышленных, научных, медицинских и бытовых (ПНМБ) высокочастотных устройств. Нормы и методы испытаний
(справочное)
ПУНКТОВ И ПОДПУНКТОВ НАСТОЯЩЕГО ЧАСТНОГО СТАНДАРТА
Настоящее приложение дает краткие обоснования наиболее важных требований стандарта. Понимание причин, по которым были введены основные требования, создает благоприятное условие применения настоящего стандарта, поскольку клиническая практика и уровень техники непрерывно совершенствуются, и эти обоснования помогут в дальнейшем облегчить введение изменений в стандарт, обусловленные указанными выше обстоятельствами.
(справочное)
О СООТВЕТСТВИИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ
ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ
Таблица ДА.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/54/gost_58913.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
