"ГОСТ 12820-80. Межгосударственный стандарт. Фланцы стальные плоские приварные на Pу от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 20.05.1980 N 2239)
(ред. от 01.04.1992)

"ГОСТ 12820-80. Межгосударственный стандарт. Фланцы стальные плоские приварные на Pу от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 20.05.1980 N 2239)
(ред. от 01.04.1992)


Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 20 мая 1980 г. N 2239
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФЛАНЦЫ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ НА
ОТ 0,1 ДО 2,5 МПа (ОТ 1 ДО 25 кгс/см2)
КОНСТРУКЦИЯ И РАЗМЕРЫ
Steel plane welded flanges for from 0,1 to 2,5 MPa
(from 1 to 25 kgf/cm2). Design and dimensions
ГОСТ 12820-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в марте 1983 г.,
Изменения N 2, утв. в декабре 1987 г.,
Изменения N 3, утв. в сентябре 1989 г.,
Изменения N 4, утв. в апреле 1992 г.)
Группа Г18
МКС 23.040.60;
ОКП 37 9941
Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. N 2239 дата введения установлена 01.01.1983.
Ограничение срока действия снято Постановлением Госстандарта от 15.04.1992 N 403.
Издание (июль 2003 г.) с Изменениями N 1, 2, 3, 4, утвержденными в марте 1983 г., декабре 1987 г., сентябре 1989 г., апреле 1992 г. (ИУС 6-83, 4-88, 12-89, 7-92).
Взамен ГОСТ 1255-67, ГОСТ 9938-62, ГОСТ 12827-67, ГОСТ 12828-67.
1. Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °C). Требования пп. 1; 2 (за исключением показателя "Масса"); 3; 6; 10; 11 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.
(Измененная редакция, Изм. N 4).

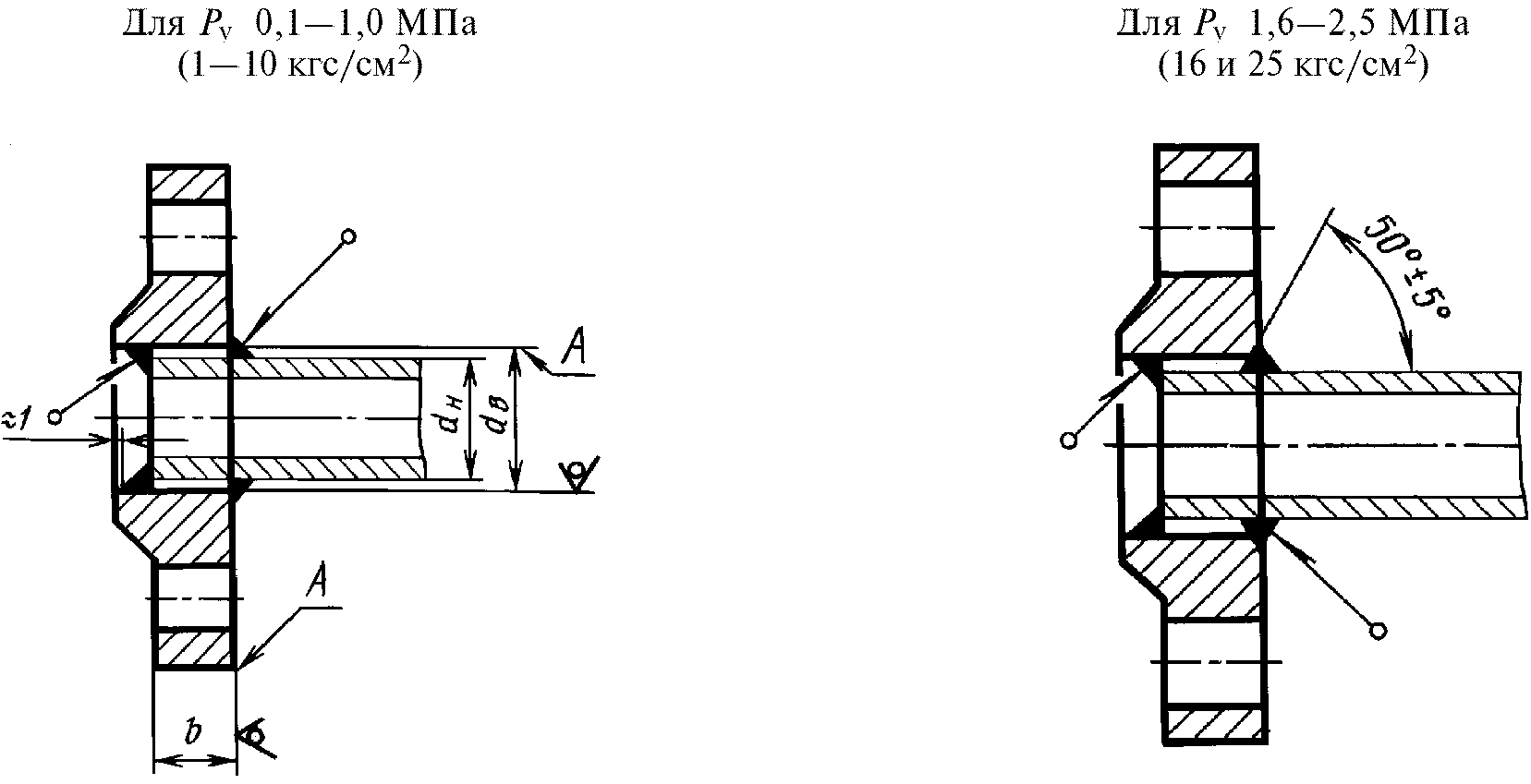

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблицах 1 - 5.
Примечания:
1. Допускается обработка поверхностей A с шероховатостью Ra <= 100 мкм.
2. Допускается выполнять угол фаски под сварной шов (55 +/- 3)°.
Таблица 1
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Проход ? P 0,1 и 0,25 МПа (1 и 2,5 кгс/см2)
условный ? у
D ??????????????????????????????????????????????????????????????????
у ? d ? d ? b ? Масса, кг
? н ? в ? ???????????????????????????????????????????
? ? ? ?с соединительным ?с выступом ? с впадиной
? ? ? ? выступом ? ?
???????????????????????????????????????????????????????????????????????????
10 ? 14 ? 15 ? 8 ? 0,25 ? 0,25 ? 0,24
?????????????????????????? ???????????????????????????????????????????
15 ? 18 ? 19 ? ? 0,29 ? 0,29 ? 0,27
???????????????????????????????????????????????????????????????????????????
20 ? 25 ? 26 ? 10 ? 0,45 ? 0,45 ? 0,42
?????????????????????????? ???????????????????????????????????????????
25 ? 32 ? 33 ? ? 0,55 ? 0,55 ? 0,52
?????????????????????????? ???????????????????????????????????????????
32 ? 38 ? 39 ? ? 0,79 ? 0,79 ? 0,75
?????????????????????????? ???????????????????????????????????????????
40 ? 45 ? 46 ? ? 0,95 ? 0,93 ? 0,90
?????????????????????????? ???????????????????????????????????????????
50 ? 57 ? 59 ? ? 1,04 ? 1,02 ? 0,98
???????????????????????????????????????????????????????????????????????????
65 ? 76 ? 78 ? 11 ? 1,39 ? 1,37 ? 1,32
?????????????????????????? ???????????????????????????????????????????
80 ? 89 ? 91 ? ? 1,84 ? 1,79 ? 1,74
?????????????????????????? ???????????????????????????????????????????
100 ?108 (А) ? 110 ? ? 2,14 ? 2,11 ? 2,01
????????????????? ???????????????????????????????????????????
?114 (Б) ? 116 ? ? 2,05 ? 1,99 ? 1,92
???????????????????????????????????????????????????????????????????????????
125 ?133 (А) ? 135 ? 13 ? 2,60 ? 2,56 ? 2,42
????????????????? ???????????????????????????????????????????
?140 (Б) ? 142 ? ? 2,47 ? 2,38 ? 2,29
?????????????????????????? ???????????????????????????????????????????
150 ?152 (А) ? 154 ? ? 3,61 ? 3,62 ? 3,41
????????????????? ???????????????????????????????????????????
?159 (Б) ? 161 ? ? 3,43 ? 3,39 ? 3,23
????????????????? ???????????????????????????????????????????
?168 (В) ? 170 ? ? 3,20 ? 3,09 ? 3,00
?????????????????????????? ???????????????????????????????????????????
(175) ? 194 ? 196 ? ? 3,77 ? 3,73 ? 3,55
???????????????????????????????????????????????????????????????????????????
200 ? 219 ? 222 ? 15 ? 4,73 ? 4,69 ? 4,48
???????????????????????????????????????????????????????????????????????????
(225) ? 245 ? 245 ? 17 ? 5,93 ? 5,95 ? 5,64
???????????????????????????????????????????????????????????????????????????
250 ? 273 ? 273 ? 18 ? 6,95 ? 6,92 ? 6,62
?????????????????????????? ???????????????????????????????????????????
300 ? 325 ? 325 ? ? 9,33 ? 9,22 ? 8,79
?????????????????????????? ???????????????????????????????????????????
350 ? 377 ? 377 ? ? 10,45 ? 10,33 ? 9,87
?????????????????????????? ???????????????????????????????????????????
400 ? 426 ? 426 ? ? 11,64 ? 11,51 ? 9,96
???????????????????????????????????????????????????????????????????????????
(450) ? 480 ? 480 ? 20 ? 14,56 ? 14,35 ? 13,82
?????????????????????????? ???????????????????????????????????????????
500 ? 530 ? 530 ? ? 16,01 ? 15,86 ? 15,15
?????????????????????????? ???????????????????????????????????????????
600 ? 630 ? 630 ? ? 21,35 ? 21,03 ? 20,08
???????????????????????????????????????????????????????????????????????????
(700) ? 720 ? 720 ? 21 ? 29,15 ? 28,73 ? 27,13
?????????????????????????? ???????????????????????????????????????????
800 ? 820 ? 820 ? ? 36,63 ? 36,15 ? 34,14
???????????????????????????????????????????????????????????????????????????
(900) ? 920 ? 920 ? 23 ? 44,20 ? - ? -
??????????????????????????????????????????????????? ?
1000 ? 1020 ? 1020 ? 25 ? 52,58 ? ?
?????????????????????????? ??????????????????? ?
1200 ? 1220 ? 1220 ? ? 62,36 ? ?
??????????????????????????????????????????????????? ?
1400 ? 1420 ? 1420 ? 27 ? 77,60 ? ?
?????????????????????????? ??????????????????? ?
1600 ? 1620 ? 1620 ? ? 94,30 ? ?
??????????????????????????????????????????????????? ?
(1800) ? 1820 ? 1820 ? 30 ? 116,60 ? ?
?????????????????????????? ??????????????????? ?
2000 ? 2020 ? 2020 ? ? 132,98 ? ?
??????????????????????????????????????????????????? ?
(2200) ? 2220 ? 2220 ? 36 ? 190,30 ? ?
??????????????????????????????????????????????????? ?
2400 ? 2420 ? 2420 ? 41 ? 237,22 ? ?
Таблица 2
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Проход ? P 0,6 МПа (6 кгс/см2)
условный ? у
D ??????????????????????????????????????????????????????????????????
у ? d ? d ? b ? Масса, кг
? н ? в ? ???????????????????????????????????????????
? ? ? ?с соединительным ?с выступом ? с впадиной
? ? ? ? выступом ? ?
???????????????????????????????????????????????????????????????????????????
10 ? 14 ? 15 ? 10 ? 0,31 ? 0,31 ? 0,30
?????????????????????????? ???????????????????????????????????????????
15 ? 18 ? 19 ? ? 0,33 ? 0,33 ? 0,32
???????????????????????????????????????????????????????????????????????????
20 ? 25 ? 26 ? 12 ? 0,53 ? 0,53 ? 0,51
?????????????????????????? ???????????????????????????????????????????
25 ? 32 ? 33 ? ? 0,64 ? 0,64 ? 0,62
???????????????????????????????????????????????????????????????????????????
32 ? 38 ? 39 ? 13 ? 1,01 ? 1,02 ? 0,98
?????????????????????????? ???????????????????????????????????????????
40 ? 45 ? 46 ? ? 1,21 ? 1,19 ? 1,16
?????????????????????????? ???????????????????????????????????????????
50 ? 57 ? 59 ? ? 1,33 ? 1,30 ? 1,27
?????????????????????????? ???????????????????????????????????????????
65 ? 76 ? 78 ? ? 1,63 ? 1,60 ? 1,55
???????????????????????????????????????????????????????????????????????????
80 ? 89 ? 91 ? 15 ? 2,44 ? 2,40 ? 2,35
?????????????????????????? ???????????????????????????????????????????
100 ?108 (А) ? 110 ? ? 2,85 ? 2,81 ? 2,72
????????????????? ???????????????????????????????????????????
?114 (Б) ? 116 ? ? 2,73 ? 2,66 ? 2,60
???????????????????????????????????????????????????????????????????????????
125 ?133 (А) ? 135 ? 17 ? 3,88 ? 3,84 ? 3,70
????????????????? ???????????????????????????????????????????
?140 (Б) ? 142 ? ? 3,68 ? 3,59 ? 3,50
?????????????????????????? ???????????????????????????????????????????
150 ?152 (А) ? 154 ? ? 4,63 ? 4,65 ? 4,43
????????????????? ???????????????????????????????????????????
?159 (Б) ? 161 ? ? 4,39 ? 4,36 ? 4,19
????????????????? ???????????????????????????????????????????
?168 (В) ? 170 ? ? 4,09 ? 3,98 ? 3,89
???????????????????????????????????????????????????????????????????????????
(175) ? 194 ? 196 ? 19 ? 5,36 ? 5,33 ? 5,14
?????????????????????????? ???????????????????????????????????????????
200 ? 219 ? 222 ? ? 5,89 ? 5,86 ? 5,65
?????????????????????????? ???????????????????????????????????????????
(225) ? 245 ? 245 ? ? 6,60 ? 6,60 ? 6,29
???????????????????????????????????????????????????????????????????????????
250 ? 273 ? 273 ? 20 ? 7,67 ? 7,64 ? 7,34
?????????????????????????? ???????????????????????????????????????????
300 ? 325 ? 325 ? ? 10,28 ? 10,18 ? 9,74
???????????????????????????????????????????????????????????????????????????
350 ? 377 ? 377 ? 22 ? 12,58 ? 12,45 ? 12,00
???????????????????????????????????????????????????????????????????????????
400 ? 426 ? 426 ? 24 ? 15,20 ? 15,07 ? 14,53
?????????????????????????? ???????????????????????????????????????????
(450) ? 480 ? 480 ? ? 17,25 ? 17,04 ? 16,52
???????????????????????????????????????????????????????????????????????????
500 ? 530 ? 530 ? 25 ? 19,72 ? 19,57 ? 18,86
?????????????????????????? ???????????????????????????????????????????
600 ? 630 ? 630 ? ? 26,24 ? 25,91 ? 24,96
???????????????????????????????????????????????????????????????????????????
(700) ? 720 ? 720 ? 27 ? 36,68 ? 36,27 ? 35,28
?????????????????????????? ???????????????????????????????????????????
800 ? 820 ? 820 ? ? 46,14 ? 45,66 ? 43,65
???????????????????????????????????????????????????????????????????????????
(900) ? 920 ? 920 ? 29 ? 55,10 ? - ? -
??????????????????????????????????????????????????? ?
1000 ? 1020 ? 1020 ? 31 ? 64,36 ? ?
??????????????????????????????????????????????????? ?
1200 ? 1220 ? 1220 ? 34 ? 99,03 ? ?
??????????????????????????????????????????????????? ?
1400 ? 1420 ? 1420 ? 43 ? 161,45 ? ?
??????????????????????????????????????????????????? ?
1600 ? 1620 ? 1620 ? 48 ? 203,05 ? ?
Таблица 3
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Проходу ? P 1,0 МПа (10 кгс/см2)
условный ? у
D ??????????????????????????????????????????????????????????????????
у ? d ? d ? b ? Масса, кг
? н ? в ? ???????????????????????????????????????????
? ? ? ?с соединительным ?с выступом ? с впадиной
? ? ? ? выступом ? ?
???????????????????????????????????????????????????????????????????????????
10 ? 14 ? 15 ? 10 ? 0,46 ? 0,46 ? 0,44
?????????????????????????? ???????????????????????????????????????????
15 ? 18 ? 19 ? ? 0,51 ? 0,51 ? 0,49
???????????????????????????????????????????????????????????????????????????
20 ? 25 ? 26 ? 12 ? 0,74 ? 0,75 ? 0,71
?????????????????????????? ???????????????????????????????????????????
25 ? 32 ? 33 ? ? 0,89 ? 0,89 ? 0,84
???????????????????????????????????????????????????????????????????????????
32 ? 38 ? 39 ? 14 ? 1,40 ? 1,39 ? 1,34
???????????????????????????????????????????????????????????????????????????
40 ? 45 ? 46 ? 15 ? 1,71 ? 1,72 ? 1,67
?????????????????????????? ???????????????????????????????????????????
50 ? 57 ? 59 ? ? 2,06 ? 2,03 ? 1,99
???????????????????????????????????????????????????????????????????????????
65 ? 76 ? 78 ? 17 ? 2,80 ? 2,77 ? 2,69
?????????????????????????? ???????????????????????????????????????????
80 ? 89 ? 91 ? ? 3,19 ? 3,13 ? 3,08
???????????????????????????????????????????????????????????????????????????
100 ?108 (А) ? 110 ? 19 ? 3,96 ? 3,94 ? 3,76
????????????????? ???????????????????????????????????????????
?114 (Б) ? 116 ? ? 3,81 ? 3,76 ? 3,61
???????????????????????????????????????????????????????????????????????????
125 ?133 (А) ? 135 ? 21 ? 5,40 ? 5,38 ? 5,18
????????????????? ???????????????????????????????????????????
?140 (Б) ? 142 ? ? 5,15 ? 5,08 ? 4,93
?????????????????????????? ???????????????????????????????????????????
150 ?152 (А) ? 154 ? ? 6,92 ? 6,97 ? 6,62
????????????????? ???????????????????????????????????????????
?159 (Б) ? 161 ? ? 6,62 ? 6,62 ? 6,33
????????????????? ???????????????????????????????????????????
?168 (В) ? 170 ? ? 6,24 ? 6,17 ? 5,95
?????????????????????????? ???????????????????????????????????????????
(175) ? 194 ? 196 ? ? 7,32 ? 7,31 ? 7,02
?????????????????????????? ???????????????????????????????????????????
200 ? 219 ? 222 ? ? 8,05 ? 8,04 ? 7,71
?????????????????????????? ???????????????????????????????????????????
(225) ? 245 ? 245 ? ? 9,30 ? 9,30 ? 9,05
???????????????????????????????????????????????????????????????????????????
250 ? 273 ? 273 ? 23 ? 10,65 ? 10,66 ? 10,22
???????????????????????????????????????????????????????????????????????????
300 ? 325 ? 325 ? 24 ? 12,90 ? 12,89 ? 12,21
?????????????????????????? ???????????????????????????????????????????
350 ? 377 ? 377 ? ? 15,85 ? 15,79 ? 14,96
???????????????????????????????????????????????????????????????????????????
400 ? 426 ? 426 ? 26 ? 21,56 ? 21,51 ? 20,49
?????????????????????????? ???????????????????????????????????????????
(450) ? 480 ? 480 ? ? 22,76 ? 22,68 ? 21,67
???????????????????????????????????????????????????????????????????????????
500 ? 530 ? 530 ? 28 ? 27,70 ? 28,02 ? 26,86
???????????????????????????????????????????????????????????????????????????
600 ? 630 ? 630 ? 31 ? 39,40 ? 39,26 ? 37,48
???????????????????????????????????????????????????????????????????????????
(700) ? 720 ? 720 ? 34 ? 59,46 ? 58,58 ? 56,45
???????????????????????????????????????????????????????????????????????????
800 ? 820 ? 820 ? 37 ? 79,16 ? 77,89 ? 76,08
???????????????????????????????????????????????????????????????????????????
(900) ? 920 ? 920 ? 40 ? 94,13 ? - ? -
??????????????????????????????????????????????????? ?
1000 ? 1020 ? 1020 ? 43 ? 118,43 ? ?
??????????????????????????????????????????????????? ?
1200 ? 1222 ? 1222 ? 51 ? 197,44 ? ?
??????????????????????????????????????????????????? ?
1400 ? 1420 ? 1420 ? 60 ? 278,92 ? ?
??????????????????????????????????????????????????? ?
1600 ? 1620 ? 1620 ? 70 ? 422,65 ? ?
Таблица 4
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Проход ? P 1,6 МПа (16 кгс/см2)
условный ? у
D ??????????????????????????????????????????????????????????????????
у ? d ? d ? b ? Масса, кг
? н ? в ? ???????????????????????????????????????????
? ? ? ?с соединительным ?с выступом ? с впадиной
? ? ? ? выступом ? ?
???????????????????????????????????????????????????????????????????????????
10 ? 14 ? 15 ? 12 ? 0,54 ? 0,54 ? 0,53
?????????????????????????? ???????????????????????????????????????????
15 ? 18 ? 19 ? ? 0,61 ? 0,61 ? 0,58
???????????????????????????????????????????????????????????????????????????
20 ? 25 ? 26 ? 14 ? 0,86 ? 0,86 ? 0,83
???????????????????????????????????????????????????????????????????????????
25 ? 32 ? 33 ? 16 ? 1,17 ? 1,17 ? 1,13
?????????????????????????? ???????????????????????????????????????????
32 ? 38 ? 39 ? ? 1,58 ? 1,58 ? 1,53
???????????????????????????????????????????????????????????????????????????
40 ? 45 ? 46 ? 17 ? 1,96 ? 1,93 ? 1,89
???????????????????????????????????????????????????????????????????????????
50 ? 57 ? 59 ? 19 ? 2,58 ? 2,54 ? 2,50
???????????????????????????????????????????????????????????????????????????
65 ? 76 ? 78 ? 21 ? 3,42 ? 3,38 ? 3,30
?????????????????????????? ???????????????????????????????????????????
80 ? 89 ? 91 ? ? 3,71 ? 3,71 ? 3,70
???????????????????????????????????????????????????????????????????????????
100 ?108 (А) ? 110 ? 23 ? 4,73 ? 4,72 ? 4,53
????????????????? ???????????????????????????????????????????
?114 (Б) ? 116 ? ? 4,55 ? 4,51 ? 4,35
???????????????????????????????????????????????????????????????????????????
125 ?133 (А) ? 135 ? 25 ? 6,38 ? 6,38 ? 6,15
????????????????? ???????????????????????????????????????????
?140 (Б) ? 142 ? ? 6,08 ? 6,03 ? 5,85
?????????????????????????? ???????????????????????????????????????????
150 ?152 (А) ? 154 ? ? 8,16 ? 8,21 ? 7,87
????????????????? ???????????????????????????????????????????
?159 (Б) ? 161 ? ? 7,81 ? 7,81 ? 7,52
????????????????? ???????????????????????????????????????????
?168 (В) ? 170 ? ? 7,36 ? 7,29 ? 7,07
?????????????????????????? ???????????????????????????????????????????
(175) ? 194 ? 196 ? ? 8,64 ? 8,63 ? 8,34
???????????????????????????????????????????????????????????????????????????
200 ? 219 ? 222 ? 27 ? 10,10 ? 10,21 ? 9,88
?????????????????????????? ???????????????????????????????????????????
(225) ? 245 ? 245 ? ? 11,70 ? 12,08 ? 11,66
???????????????????????????????????????????????????????????????????????????
250 ? 273 ? 273 ? 28 ? 14,49 ? 14,48 ? 14,06
?????????????????????????? ???????????????????????????????????????????
300 ? 325 ? 325 ? ? 17,78 ? 17,59 ? 17,12
???????????????????????????????????????????????????????????????????????????
350 ? 377 ? 377 ? 30 ? 22,88 ? 22,65 ? 21,99
???????????????????????????????????????????????????????????????????????????
400 ? 426 ? 426 ? 34 ? 31,00 ? 30,76 ? 29,94
???????????????????????????????????????????????????????????????????????????
(450) ? 480 ? 480 ? 38 ? 39,64 ? 39,08 ? 38,55
???????????????????????????????????????????????????????????????????????????
500 ? 530 ? 530 ? 44 ? 57,01 ? 56,17 ? 55,74
???????????????????????????????????????????????????????????????????????????
600 ? 630 ? 630 ? 45 ? 80,03 ? 79,03 ? 78,80
???????????????????????????????????????????????????????????????????????????
(700) ? 720 ? 720 ? 47 ? 84,21 ? 84,34 ? 83,06
???????????????????????????????????????????????????????????????????????????
800 ? 820 ? 820 ? 49 ? 104,41 ? 103,15 ? 101,34
???????????????????????????????????????????????????????????????????????????
(900) ? 920 ? 920 ? 54 ? 128,60 ? - ? -
??????????????????????????????????????????????????? ?
1000 ? 1020 ? 1020 ? 58 ? 179,37 ? ?
??????????????????????????????????????????????????? ?
1200 ? 1220 ? 1220 ? 71 ? 297,78 ? ?
Таблица 5
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Проход ? P 2,5 МПа (25 кгс/см2)
условный ? у
D ??????????????????????????????????????????????????????????????????
у ? d ? d ? b ? Масса, кг
? н ? в ? ???????????????????????????????????????????
? ? ? ?с соединительным ?с выступом ? с впадиной
? ? ? ? выступом ? ?
???????????????????????????????????????????????????????????????????????????
10 ? 14 ? 15 ? 14 ? 0,63 ? 0,64 ? 0,61
?????????????????????????? ???????????????????????????????????????????
15 ? 18 ? 19 ? ? 0,70 ? 0,71 ? 0,68
???????????????????????????????????????????????????????????????????????????
20 ? 25 ? 26 ? 16 ? 0,98 ? 0,97 ? 0,94
?????????????????????????? ???????????????????????????????????????????
25 ? 32 ? 33 ? ? 1,17 ? 1,17 ? 1,13
???????????????????????????????????????????????????????????????????????????
32 ? 38 ? 39 ? 18 ? 1,77 ? 1,76 ? 1,72
???????????????????????????????????????????????????????????????????????????
40 ? 45 ? 46 ? 19 ? 2,18 ? 2,15 ? 2,11
???????????????????????????????????????????????????????????????????????????
50 ? 57 ? 59 ? 21 ? 2,71 ? 2,80 ? 2,76
?????????????????????????? ???????????????????????????????????????????
65 ? 76 ? 78 ? ? 3,22 ? 3,21 ? 3,14
???????????????????????????????????????????????????????????????????????????
80 ? 89 ? 91 ? 23 ? 4,06 ? 4,00 ? 3,95
???????????????????????????????????????????????????????????????????????????
100 ?108 (А) ? 110 ? 25 ? 5,92 ? 5,89 ? 5,72
????????????????? ???????????????????????????????????????????
?114 (Б) ? 116 ? ? 5,72 ? 5,66 ? 5,52
???????????????????????????????????????????????????????????????????????????
125 ?133 (А) ? 135 ? 27 ? 8,26 ? 8,25 ? 8,23
????????????????? ???????????????????????????????????????????
?140 (Б) ? 142 ? ? 7,94 ? 8,07 ? 7,91
?????????????????????????? ???????????????????????????????????????????
150 ?152 (А) ? 154 ? ? 10,51 ? 10,50 ? 10,22
????????????????? ???????????????????????????????????????????
?159 (Б) ? 161 ? ? 10,12 ? 10,07 ? 9,83
????????????????? ???????????????????????????????????????????
?168 (В) ? 170 ? ? 9,63 ? 9,51 ? 9,34
???????????????????????????????????????????????????????????????????????????
(175) ? 194 ? 196 ? 29 ? 11,49 ? 11,43 ? 11,19
?????????????????????????? ???????????????????????????????????????????
200 ? 219 ? 222 ? ? 13,34 ? 13,24 ? 13,01
???????????????????????????????????????????????????????????????????????????
(225) ? 245 ? 245 ? 31 ? 16,93 ? 16,82 ? 16,52
?????????????????????????? ???????????????????????????????????????????
250 ? 273 ? 273 ? ? 18,90 ? 18,78 ? 18,52
???????????????????????????????????????????????????????????????????????????
300 ? 325 ? 325 ? 32 ? 23,95 ? 23,53 ? 23,29
???????????????????????????????????????????????????????????????????????????
350 ? 377 ? 377 ? 38 ? 34,35 ? 34,57 ? 34,18
???????????????????????????????????????????????????????????????????????????
400 ? 426 ? 426 ? 40 ? 44,62 ? 44,01 ? 43,56
???????????????????????????????????????????????????????????????????????????
(450) ? 480 ? 480 ? 44 ? 51,80 ? 51,10 ? 50,71
???????????????????????????????????????????????????????????????????????????
500 ? 530 ? 530 ? 48 ? 67,30 ? 66,63 ? 66,36
???????????????????????????????????????????????????????????????????????????
600 ? 630 ? 630 ? 49 ? 90,87 ? 89,13 ? 88,91
???????????????????????????????????????????????????????????????????????????
(700) ? 720 ? 720 ? 55 ? 126,82 ? 124,92 ? 124,11
???????????????????????????????????????????????????????????????????????????
800 ? 820 ? 820 ? 63 ? 181,43 ? 174,52 ? 174,15
Примечания к табл. 1 - 5:
1. Фланцы с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.
2. Масса рассчитана по номинальным размерам фланца.
(Измененная редакция, Изм. N 2, 3, 4).
3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.
Допускается изготовление фланцев с уплотнительными поверхностями исполнений 4, 5, 8 и 9.
Пример условного обозначения при заказе круглого стального плоского приварного фланца на из стали 25, исполнения 1 (с соединительным выступом):
Фланец 1-50-10 ст. 25 ГОСТ 12820-80.
То же, квадратного:
Фланец квадратный 1-50-10 ст. 25 ГОСТ 12820-80.
При заказе фланцев с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.
При заказе фланцев к условному обозначению следует добавлять после обозначения условного прохода соответствующую букву из табл. 1 - 5.
(Измененная редакция, Изм. N 2).
4. Фланцы рекомендуется изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка.
Допускается изготовлять фланцы другими методами.
5. Предельные отклонения размеров:
- по Н14 (при получении штамповкой - по классу ГОСТ 7505-89);
b - для штампованных фланцев, а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой - по классу точности Т4 ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается.
4, 5. (Измененная редакция, Изм. N 4).
6. Неуказанные размеры и предельные отклонения - по рабочим чертежам, утвержденным в установленном порядке.
7. Допускается применение труб других диаметров.
8. Допускается для фланцев расточка внутреннего диаметра по фактическому наружному диаметру трубы с зазором на сторону не более 2,5 мм; для фланцев допускается выполнение внутреннего диаметра без зазора с трубой.
9. (Исключен, Изм. N 2).
10. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортирование по ГОСТ 12816-80.
11. Коды ОКП указаны в Приложении.
Приложение
Справочное
КОДЫ ОКП
???????????????????????????????????????????????????????????????????????????
Обозначение фланца ? Фланцы из ? Фланцы из
? углеродистой ? коррозионно-
? и легированной ? стойкой стали
? стали ?
?????????????????????????????????????
? Коды ОКП
???????????????????????????????????????????????????????????????????????????
Круглые фланцы ?
?
1-10-2,5; 2-10-2,5; 3-10-2,5 ? 37 9941 4058 06 ? 37 9941 5001 08
1-15-2,5; 2-15-2,5; 3-15-2,5 ? 37 9941 4059 05 ? 37 9941 5002 07
1-20-2,5; 2-20-2,5; 3-20-2,5 ? 37 9941 4060 01 ? 37 9941 5003 06
1-25-2,5; 2-25-2,5; 3-25-2,5 ? 37 9941 4061 00 ? 37 9941 5004 05
1-32-2,5; 2-32-2,5; 3-32-2,5 ? 37 9941 4062 10 ? 37 9941 5005 04
1-40-2,5; 2-40-2,5; 3-40-2,5 ? 37 9941 4063 09 ? 37 9941 5004 03
1-50-2,5; 2-50-2,5; 3-50-2,5 ? 37 9941 4064 08 ? 37 9941 5005 02
1-65-2,5; 2-65-2,5; 3-65-2,5 ? 37 9941 4065 07 ? 37 9941 5006 01
1-80-2,5; 2-80-2,5; 3-80-2,5 ? 37 9941 4066 06 ? 37 9941 5007 00
1-100-2,5; 2-100-2,5; 3-100-2,5 ? 37 9941 4067 05 ? 37 9941 5008 10
1-125-2,5; 2-125-2,5; 3-125-2,5 ? 37 9941 4068 04 ? 37 9941 5009 09
1-150-2,5; 2-150-2,5; 3-150-2,5 ? 37 9941 4069 03 ? 37 9941 5010 07
1-175-2,5; 2-175-2,5; 3-175-2,5 ? 37 9941 4070 10 ? 37 9941 5011 06
1-200-2,5; 2-200-2,5; 3-200-2,5 ? 37 9941 4071 09 ? 37 9941 5012 05
1-225-2,5; 2-225-2,5; 3-225-2,5 ? 37 9941 4072 08 ? 37 9941 5013 04
1-250-2,5; 2-250-2,5; 3-250-2,5 ? 37 9941 4073 07 ? 37 9941 5014 03
1-300-2,5; 2-300-2,5; 3-300-2,5 ? 37 9941 4074 06 ? 37 9941 5015 02
1-350-2,5; 2-350-2,5; 3-350-2,5 ? 37 9941 4075 05 ? 37 9941 5016 01
1-400-2,5; 2-400-2,5; 3-400-2,5 ? 37 9941 4076 04 ? 37 9941 5017 00
1-450-2,5; 2-450-2,5; 3-450-2,5 ? 37 9941 4077 03 ? 37 9941 5018 10
1-500-2,5; 2-500-2,5; 3-500-2,5 ? 37 9941 4078 02 ? 37 9941 5019 09
1-600-2,5; 2-600-2,5; 3-600-2,5 ? 37 9941 4079 01 ? 37 9941 5020 05
1-700-2,5; 2-700-2,5; 3-700-2,5 ? 37 9941 4080 08 ? 37 9941 5021 04
1-800-2,5; 2-800-2,5; 3-800-2,5 ? 37 9941 4081 07 ? 37 9941 5022 03
1-900-2,5; ? 37 9941 4082 06 ? 37 9941 5023 02
1-1000-2,5 ? 37 9941 4083 05 ? 37 9941 5024 01
1-1200-2,5 ? 37 9941 4084 04 ? 37 9941 5025 00
1-1400-2,5 ? 38 9941 4085 03 ? 37 9941 5026 10
1-1600-2,5 ? 37 9941 4086 02 ? 37 9941 5027 09
1-1800-2,5 ? 37 9941 4609 08 ? 37 9941 5469 09
1-2000-2,5 ? 37 9941 4610 04 ? 37 9941 5470 05
1-2200-2,5 ? 37 9941 4611 03 ? 37 9941 5471 04
1-2400-2,5 ? 37 9941 4612 02 ? 37 9941 5472 03
?
Квадратные фланцы ?
?
1-10-2,5; 2-10-2,5; 3-10-2,5 ? 37 9955 4001 08 ? 37 9955 5001 04
1-15-2,5; 2-15-2,5; 3-15-2,5 ? 37 9955 4002 07 ? 37 9955 5002 03
1-20-2,5; 2-20-2,5; 3-20-2,5 ? 37 9955 4003 06 ? 37 9955 5003 02
1-25-2,5; 2-25-2,5; 3-25-2,5 ? 37 9955 4004 05 ? 37 9955 5004 01
1-32-2,5; 2-32-2,5; 3-32-2,5 ? 37 9955 4005 04 ? 37 9955 5005 00
1-40-2,5; 2-40-2,5; 3-40-2,5 ? 37 9955 4006 03 ? 37 9955 5006 10
1-50-2,5; 2-50-2,5; 3-50-2,5 ? 37 9955 4007 02 ? 37 9955 5007 09
1-65-2,5; 2-65-2,5; 3-65-2,5 ? 37 9955 4008 01 ? 37 9955 5008 08
1-80-2,5; 2-80-2,5; 3-80-2,5 ? 37 9955 4009 00 ? 37 9955 5009 07
1-100-2,5; 2-100-2,5; 3-100-2,5 ? 37 9955 4010 07 ? 37 9955 5010 03
? ?
Круглые фланцы ? ?
? ?
1-10-6; 2-10-6; 3-10-6 ? 37 9941 4087 01 ? 37 9941 5028 08
1-15-6; 2-15-6; 3-15-6 ? 37 9941 4088 00 ? 37 9941 5029 07
1-20-6; 2-20-6; 3-20-6 ? 37 9941 4089 10 ? 37 9941 5030 03
1-25-6; 2-25-6; 3-25-6 ? 37 9941 4090 06 ? 37 9941 5031 02
1-32-6; 2-32-6; 3-32-6 ? 37 9941 4091 05 ? 37 9941 5032 01
1-40-6; 2-40-6; 3-40-6 ? 37 9941 4092 04 ? 37 9941 5033 00
1-50-6; 2-50-6; 3-50-6 ? 37 9941 4093 03 ? 37 9941 5034 10
1-65-6; 2-65-6; 3-65-6 ? 37 9941 4094 02 ? 37 9941 5035 09
1-80-6; 2-80-6; 3-80-6 ? 37 9941 4095 01 ? 37 9941 5036 08
1-100-6; 2-100-6; 3-100-6 ? 37 9941 4096 00 ? 37 9941 5037 07
1-125-6; 2-125-6; 3-125-6 ? 37 9941 4097 10 ? 37 9941 5038 06
1-150-6; 2-150-6; 3-150-6 ? 37 9941 4098 09 ? 37 9941 5039 05
1-175-6; 2-175-6; 3-175-6 ? 37 9941 4099 08 ? 37 9941 5040 04
1-200-6; 2-200-6; 3-200-6 ? 37 9941 4100 10 ? 37 9941 5041 00
1-225-6; 2-225-6; 3-225-6 ? 37 9941 4101 09 ? 37 9941 5042 10
1-250-6; 2-250-6; 3-250-6 ? 37 9941 4102 08 ? 37 9941 5043 09
1-300-6; 2-300-6; 3-300-6 ? 37 9941 4103 07 ? 37 9941 5044 08
1-350-6; 2-350-6; 3-350-6 ? 37 9941 4104 06 ? 37 9941 5045 07
1-400-6; 2-400-6; 3-400-6 ? 37 9941 4105 05 ? 37 9941 5046 06
1-450-6; 2-450-6; 3-450-6 ? 37 9941 4106 04 ? 37 9941 5047 05
1-500-6; 2-500-6; 3-500-6 ? 37 9941 4107 03 ? 37 9941 5048 04
1-600-6; 2-600-6; 3-600-6 ? 37 9941 4108 02 ? 37 9941 5049 03
1-700-6; 2-700-6; 3-700-6 ? 37 9941 4109 01 ? 37 9941 5050 10
1-800-6; 2-800-6; 3-800-6 ? 37 9941 4110 08 ? 37 9941 5051 09
1-900-6 ? 37 9941 4111 07 ? 37 9941 5052 08
1-1000-6 ? 37 9941 4112 06 ? 37 9941 5053 07
1-1200-6 ? 37 9941 4613 01 ? 37 9941 5473 02
1-1400-6 ? 37 9941 4614 00 ? 37 9941 5474 01
1-1600-6 ? 37 9941 4615 10 ? 37 9941 5475 00
?
Квадратные фланцы ?
?
1-10-6; 2-10-6; 3-10-6 ? 37 9955 4011 06 ? 37 9955 5011 02
1-15-6; 2-15-6; 3-15-6 ? 37 9955 4012 05 ? 37 9955 5012 01
1-20-6; 2-20-6; 3-20-6 ? 37 9955 4013 04 ? 37 9955 5013 00
1-25-6; 2-25-6; 3-25-6 ? 37 9955 4014 03 ? 37 9955 5014 10
1-32-6; 2-32-6; 3-32-6 ? 37 9955 4015 02 ? 37 9955 5015 09
1-40-6; 2-40-6; 3-40-6 ? 37 9955 4016 01 ? 37 9955 5016 08
1-50-6; 2-50-6; 3-50-6 ? 37 9955 4017 00 ? 37 9955 5017 07
1-65-6; 2-65-6; 3-65-6 ? 37 9955 4018 10 ? 37 9955 5018 06
1-80-6; 2-80-6; 3-80-6 ? 37 9955 4019 09 ? 37 9955 5019 05
1-100-6; 2-100-6; 3-100-6 ? 37 9955 4020 05 ? 37 9955 5020 01
? ?
Круглые фланцы ? ?
? ?
1-10-10; 2-10-10; 3-10-10 ? 37 9941 4113 05 ? 37 9941 5054 06
1-15-10; 2-15-10; 3-15-10 ? 37 9941 4114 04 ? 37 9941 5055 05
1-20-10; 2-20-10; 3-20-10 ? 37 9941 4115 03 ? 37 9941 5056 04
1-25-10; 2-25-10; 3-25-10 ? 37 9941 4116 02 ? 37 9941 5057 03
1-32-10; 2-32-10; 3-32-10 ? 37 9941 4117 01 ? 37 9941 5058 02
1-40-10; 2-40-10; 3-40-10 ? 37 9941 4118 00 ? 37 9941 5059 01
1-50-10; 2-50-10; 3-50-10 ? 37 9941 4119 10 ? 37 9941 5060 08
1-65-10; 2-65-10; 3-65-10 ? 37 9941 4120 06 ? 37 9941 5061 07
1-80-10; 2-80-10; 3-80-10 ? 37 9941 4121 05 ? 37 9941 5062 06
1-100-10; 2-100-10; 3-100-10 ? 37 9941 4122 04 ? 37 9941 5063 05
1-125-10; 2-125-10; 3-125-10 ? 37 9941 4123 03 ? 37 9941 5064 04
1-150-10; 2-150-10; 3-150-10 ? 37 9941 4124 02 ? 37 9941 5065 03
1-175-10; 2-175-10; 3-175-10 ? 37 9941 4125 01 ? 37 9941 5066 02
1-200-10; 2-200-10; 3-200-10 ? 37 9941 4126 00 ? 37 9941 5067 01
1-225-10; 2-225-10; 3-225-10 ? 37 9941 4127 10 ? 37 9941 5068 00
1-250-10; 2-250-10; 3-250-10 ? 37 9941 4128 09 ? 37 9941 5069 10
1-300-10; 2-300-10; 3-300-10 ? 37 9941 4129 08 ? 37 9941 5070 06
1-350-10; 2-350-10; 3-350-10 ? 37 9941 4130 04 ? 37 9941 5071 05
1-400-10; 2-400-10; 3-400-10 ? 37 9941 4131 03 ? 37 9941 5073 03
1-500-10; 2-500-10; 3-500-10 ? 37 9941 4132 00 ? 37 9941 5074 02
1-600-10; 2-600-10; 3-600-10 ? 37 9941 4133 01 ? 37 9941 5075 01
1-700-10; 2-700-10; 3-700-10 ? 37 9941 4616 09 ? 37 9941 5476 10
1-800-10; 2-800-10; 3-800-10 ? 37 9941 4617 08 ? 37 9941 5477 09
1-900-10 ? 37 9941 4618 07 ? 37 9941 5478 08
1-1000-10 ? 37 9941 4619 06 ? 37 9941 5479 07
1-1200-10 ? 37 9941 4620 02 ? 37 9941 5480 03
1-1400-10 ? 37 9941 4621 01 ? 37 9941 5481 02
1-1600-10 ? 37 9941 4622 00 ? 37 9941 5482 01
? ?
Квадратные фланцы ? ?
? ?
1-10-10; 2-10-10; 3-10-10 ? 37 9955 4021 04 ? 37 9955 5021 00
1-15-10; 2-15-10; 3-15-10 ? 37 9955 4022 03 ? 37 9955 5022 10
1-20-10; 2-20-10; 3-20-10 ? 37 9955 4023 02 ? 37 9955 5023 09
1-25-10; 2-25-10; 3-25-10 ? 37 9955 4024 01 ? 37 9955 5024 08
1-32-10; 2-32-10; 3-32-10 ? 37 9955 4025 00 ? 37 9955 5025 07
1-40-10; 2-40-10; 3-40-10 ? 37 9955 4026 10 ? 37 9955 5026 06
1-50-10; 2-50-10; 3-50-10 ? 37 9955 4027 09 ? 37 9955 5027 05
1-65-10; 2-65-10; 3-65-10 ? 37 9955 4028 08 ? 37 9955 5028 04
1-80-10; 2-80-10; 3-80-10 ? 37 9955 4029 07 ? 37 9955 5029 03
? ?
Круглые фланцы ? ?
? ?
1-10-16; 2-10-16; 3-10-16 ? 37 9941 4133 10 ? 37 9941 5076 00
1-15-16; 2-15-16; 3-15-16 ? 37 9941 4134 09 ? 37 9941 5077 10
1-20-16; 2-20-16; 3-20-16 ? 37 9941 4135 08 ? 37 9941 5078 09
1-25-16; 2-25-16; 3-25-16 ? 37 9941 4136 07 ? 37 9941 5079 08
1-32-16; 2-32-16; 3-32-16 ? 37 9941 4137 06 ? 37 9941 5080 04
1-40-16; 2-40-16; 3-40-16 ? 37 9941 4138 05 ? 37 9941 5081 03
1-50-16; 2-50-16; 3-50-16 ? 37 9941 4139 04 ? 37 9941 5082 02
1-65-16; 2-65-16; 3-65-16 ? 37 9941 4140 02 ? 37 9941 5083 01
1-80-16; 2-80-16; 3-80-16 ? 37 9941 4141 01 ? 37 9941 5084 00
1-100-16; 2-100-16; 3-100-16 ? 37 9941 4142 00 ? 37 9941 5085 10
1-125-16; 2-125-16; 3-125-16 ? 37 9941 4143 10 ? 37 9941 5086 09
1-150-16; 2-150-16; 3-150-16 ? 37 9941 4144 09 ? 37 9941 5087 08
1-175-16; 2-175-16; 3-175-16 ? 37 9941 4145 08 ? 37 9941 5088 07
1-200-16; 2-200-16; 3-200-16 ? 37 9941 4146 07 ? 37 9941 5089 06
1-225-16; 2-225-16; 3-225-16 ? 37 9941 4147 06 ? 37 9941 5090 02
1-250-16; 2-250-16; 3-250-16 ? 37 9941 4148 05 ? 37 9941 5091 01
1-300-16; 2-300-16; 3-300-16 ? 37 9941 4149 04 ? 37 9941 5092 00
1-350-16; 2-350-16; 3-350-16 ? 37 9941 4150 00 ? 37 9941 5093 10
1-400-16; 2-400-16; 3-400-16 ? 37 9941 4151 10 ? 37 9941 5094 09
1-450-16; 2-450-16; 3-450-16 ? 37 9941 4152 09 ? 37 9941 5095 08
1-500-16; 2-500-16; 3-500-16 ? 37 9941 4153 08 ? 37 9941 5096 07
1-600-16; 2-600-16; 3-600-16 ? 37 9941 4154 07 ? 37 9941 5097 06
1-700-16; 2-700-16; 3-700-16 ? 37 9941 4623 10 ? 37 9941 5483 00
1-800-16; 2-800-16; 3-800-16 ? 37 9941 4624 09 ? 37 9941 5484 10
1-900-16 ? 37 9941 4625 08 ? 37 9941 5485 09
1-1000-16 ? 37 9941 4626 07 ? 37 9941 5486 08
1-1200-16 ? 37 9941 4627 06 ? 37 9941 5487 07
Квадратные фланцы
1-10-16; 2-10-16; 3-10-16 ? 37 9955 4030 03 ? 37 9955 5030 10
1-15-16; 2-15-16; 3-15-16 ? 37 9955 4031 02 ? 37 9955 5031 09
1-20-16; 2-20-16; 3-20-16 ? 37 9955 4032 01 ? 37 9955 5032 08
1-25-16; 2-25-16; 3-25-16 ? 37 9955 4033 00 ? 37 9955 5033 07
1-32-16; 2-32-16; 3-32-16 ? 37 9955 4034 10 ? 37 9955 5034 06
1-40-16; 2-40-16; 3-40-16 ? 37 9955 4035 09 ? 37 9955 5035 05
1-50-16; 2-50-16; 3-50-16 ? 37 9955 4036 08 ? 37 9955 5036 04
1-65-16; 2-65-16; 3-65-16 ? 37 9955 4037 07 ? 37 9955 5037 03
1-80-16; 2-80-16; 3-80-16 ? 37 9955 4038 06 ? 37 9955 5038 02
?
Круглые фланцы ?
?
1-10-25; 2-10-25; 3-10-25 ? 37 9941 4155 06 ? 37 9941 5098 05
1-15-25; 2-15-25; 3-15-25 ? 37 9941 4156 05 ? 37 9941 5099 04
1-20-25; 2-20-25; 3-20-25 ? 37 9941 4157 04 ? 37 9941 5100 06
1-25-25; 2-25-25; 3-25-25 ? 37 9941 4158 03 ? 37 9941 5101 05
1-32-25; 2-32-25; 3-32-25 ? 37 9941 4159 02 ? 37 9941 5102 04
1-40-25; 2-40-25; 3-40-25 ? 37 9941 4160 09 ? 37 9941 5103 03
1-50-25; 2-50-25; 3-50-25 ? 37 9941 4161 08 ? 37 9941 5104 02
1-65-25; 2-65-25; 3-65-25 ? 37 9941 4162 07 ? 37 9941 5105 01
1-80-25; 2-80-25; 3-80-25 ? 37 9941 4163 06 ? 37 9941 5106 00
1-100-25; 2-100-25; 3-100-25 ? 37 9941 4164 05 ? 37 9941 5107 10
1-125-25; 2-125-25; 3-125-25 ? 37 9941 4165 04 ? 37 9941 5108 09
1-150-25; 2-150-25; 3-150-25 ? 37 9941 4166 03 ? 37 9941 5109 08
1-175-25; 2-175-25; 3-175-25 ? 37 9941 4167 02 ? 37 9941 5110 04
1-200-25; 2-200-25; 3-200-25 ? 37 9941 4168 01 ? 37 9941 5111 03
1-225-25; 2-225-25; 3-225-25 ? 37 9941 4169 00 ? 37 9941 5112 02
1-250-25; 2-250-25; 3-250-25 ? 37 9941 4170 07 ? 37 9941 5113 01
1-300-25; 2-300-25; 3-300-25 ? 37 9941 4171 06 ? 37 9941 5114 00
1-350-25; 2-350-25; 3-350-25 ? 37 9941 4172 05 ? 37 9941 5115 10
1-400-25; 2-400-25; 3-400-25 ? 37 9941 4173 04 ? 37 9941 5116 09
1-450-25; 2-450-25; 3-450-25 ? 37 9941 4174 03 ? 37 9941 5117 08
1-500-25; 2-500-25; 3-500-25 ? 37 9941 4175 02 ? 37 9941 5118 07
1-600-25; 2-600-25; 3-600-25 ? 37 9941 4628 05 ? 37 9941 5488 06
1-700-25; 2-700-25; 3-700-25 ? 37 9941 4629 04 ? 37 9941 5489 05
1-800-25; 2-800-25; 3-800-25 ? 37 9941 4630 00 ? 37 9941 5490 01
?
Квадратные фланцы ?
?
1-10-25; 2-10-25; 3-10-25 ? 37 9955 4039 05 ? 37 9955 5039 01
1-15-25; 2-15-25; 3-15-25 ? 37 9955 4040 01 ? 37 9955 5040 08
1-20-25; 2-20-25; 3-20-25 ? 37 9955 4041 00 ? 37 9955 5041 07
1-25-25; 2-25-25; 3-25-25 ? 37 9955 4042 10 ? 37 9955 5042 06
1-32-25; 2-32-25; 3-32-25 ? 37 9955 4043 09 ? 37 9955 5043 05
1-40-25; 2-40-25; 3-40-25 ? 37 9955 4044 08 ? 37 9955 5044 04
1-50-25; 2-50-25; 3-50-25 ? 37 9955 4045 07 ? 37 9955 5045 03
В случае изготовления фланцев с уплотнительной поверхностью шип-паз (исполнения 4, 5, 8 и 9) коды ОКП сохраняются.
(Измененная редакция, Изм. N 3).


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/55/gost_17672.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
