"ГОСТ 13516-86. Государственный стандарт Союза ССР. Ящики из гофрированного картона для консервов, пресервов и пищевых жидкостей. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 19.12.1986 N 4173)
(ред. от 01.12.1991)

1. Разработан и внесен Министерством рыбного хозяйства СССР.

Разработчики:

Зам. начальника Управления производства рыбной продукции и новой технологии Ю.Д. Суховеев, В.А. Исаев, А.И. Воробьев, Т.К. Гурченкова, С.В. Филиппова, Н.С. Якимова, Г.Н. Семенов, Н.И. Сметанин, В.И. Рогачев, Г.И. Робсман, Я.П. Ободынский.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19 декабря 1986 г. N 4173.

3. Взамен ГОСТ 13516-72 и ГОСТ 10.72-73.

4. Ссылочные нормативно-технические документы:

5. Ограничение срока действия снято Постановлением Госстандарта от 11.12.91 N 1929.

6. Переиздание (декабрь 1996 г.) с Изменениями N 1, 2, утвержденными в феврале 1990 г., декабре 1991 г. (ИУС 5-90, 3-92).

Настоящий стандарт распространяется на ящики из гофрированного картона, предназначенные для упаковывания, транспортирования и хранения консервов, пресервов и пищевых жидкостей, изготовляемых для нужд народного хозяйства и экспорта.

Ящики должны удовлетворять требованиям ГОСТ 9142 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1.1. Ящики должны изготовляться складными с четырехклапанными дном и крышкой по ГОСТ 9142 (Исполнение А).

По согласованию с потребителем допускается изготовлять ящики N 56 и 58 с клапанами дна и крышки, уменьшенными не более чем на 20 мм.

(Измененная редакция, Изм. N 1).

1.2. Основные параметры и размеры ящиков должны соответствовать указанным в таблице.

Примечание. Допускается по согласованию изготовителя с потребителем изготовлять ящики из гофрированного картона марки Т-11 вместо Т-23.

Предельные отклонения от установленных размеров ящика не должны превышать +3 мм.

(Измененная редакция, Изм. N 1, 2).

1.3. Код ОКП, площадь развертки ящиков и вспомогательных упаковочных средств приведены в Приложении 1.

1.4. Продукция, предназначенная для упаковывания в ящики, приведена в Приложении 2.

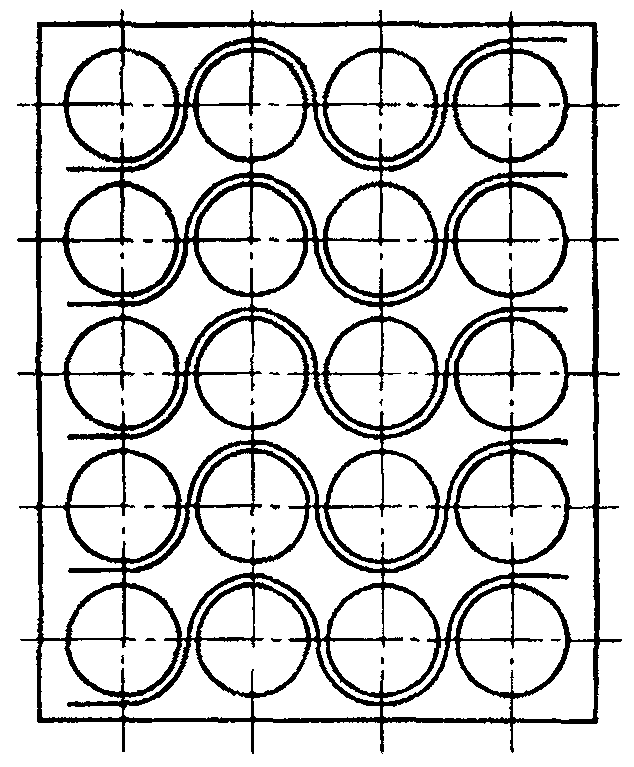

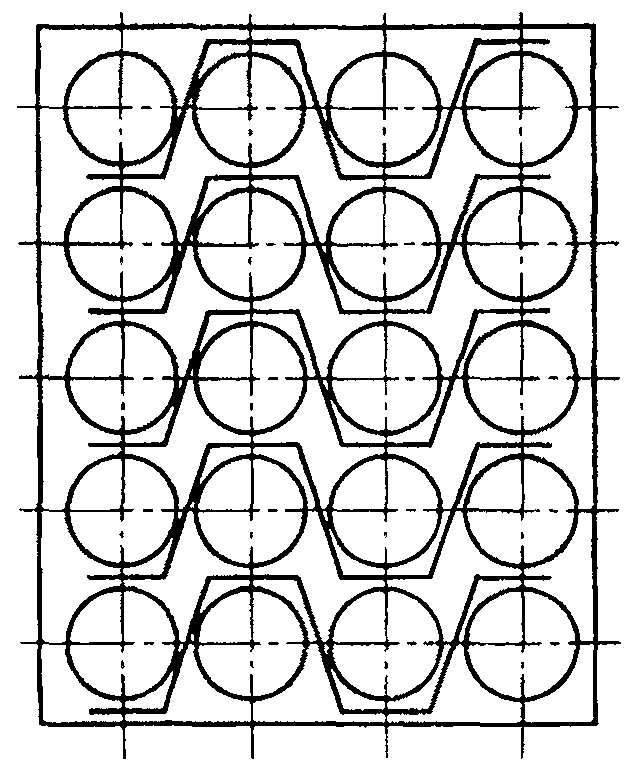

1.5. Схемы размещения фигурных перегородок для бутылок, банок, а также схема размещения банок в ящике N 67 приведены в Приложении 3.

(Измененная редакция, Изм. N 2).

1.6. Назначение ящиков дано в Приложении 4.

1.7. Размеры горизонтальных прокладок должны быть меньше внутренних размеров ящика не более чем на 8 мм и не менее чем на 3 мм.

Размеры горизонтальных прокладок для ящиков, укомплектованных вкладышем, должны быть меньше внутренних размеров ящика не более чем на 18 мм и не менее чем на 13 мм.

Допускается по согласованию с потребителем изготовлять прокладки из двух деталей.

(Измененная редакция, Изм. N 1).

1.8. Длина продольных и поперечных перегородок, образующих решетки, должна быть меньше внутренней длины и ширины ящика на (5 +/- 1) мм. Ширина продольных и поперечных перегородок должна быть равна: для банок - 3/4 высоты банки, для бутылок, туб и банок N 25, 25А и 1-82-3000 - высоте потребительской тары +/- 1 мм.

1.9. Ширина развертки вкладыша должна быть равна высоте ящика, для ящика N 43 - 125 мм.

1.10. Расстояние между ближайшими осями рилевок развертки обечайки должно быть равно внутреннему размеру ящика плюс четыре толщины гофрированного картона.

Допускаемые отклонения размеров обечаек не должны превышать +3 мм.

1.9, 1.10. (Измененная редакция, Изм. N 1).

2.1. Ящики и вспомогательные упаковочные средства должны изготовляться в соответствии с требованиями ГОСТ 9142 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Ящики, обечайки и вкладыши должны изготовляться из гофрированного картона типа Т по ГОСТ 7376, марок, не ниже указанных в таблице настоящего стандарта.

Наружный слой гофрированного картона в ящиках для продукции, предназначенной для экспорта, должен изготовляться из картона марки К-1 по ГОСТ 7420.

По требованию заказчика ящики, обечайки и вкладыши изготовляют из картона более высоких марок.

(Измененная редакция, Изм. N 1).

2.3. Ящики и обечайки для упаковывания консервов и пресервов, вырабатываемых на всех типах судов и транспортируемых смешанным транспортом (с участием водного), должны изготовляться из водонепроницаемого картона.

Наружный гладкий слой водонепроницаемого картона должен изготовляться из двух слоев бумаги марки Б-2 массой 1 м2 140 г по ГОСТ 7377, склеенных битумом.

Допускается применять бумагу марки Б-3 массой 1 м2 140 г по ГОСТ 7377.

Для внутреннего гладкого слоя должен применяться картон марки не менее К-2-300 по ГОСТ 7420.

Ящики для рыбных консервов и пресервов, вырабатываемых на Дальнем Востоке и предназначенных для экспорта, должны изготовляться из битумированного водонепроницаемого картона. Наружный гладкий слой водонепроницаемого картона должен быть из бумаги марки Б-2 по ГОСТ 7377 из 100% сульфатной целлюлозы.

На наружной поверхности ящиков из битумированного гофрированного картона допускаются вмятины, расположенные вдоль гофров, не влияющие на качество и прочность.

Допускается по согласованию с потребителем изготовлять ящики из водопроницаемого гофрированного картона, соответствующего по прочности маркам гофрированного картона, указанным в таблице настоящего стандарта.

2.4. Горизонтальные прокладки для металлических и полимерных банок должны изготовляться из картона толщиной от 0,4 до 1 мм. Допускается по согласованию с потребителем изготовлять прокладки из картона толщиной от 0,2 мм.

(Измененная редакция, Изм. N 1).

Допускается применять отходы картона большей толщины и отходы гофрированного картона, если это позволяет высота ящика.

Горизонтальные прокладки, продольные и поперечные перегородки и фигурные перегородки по черт. 1 Приложения 3 для стеклянных банок и бутылок должны изготовляться из гофрированного картона типа Т по ГОСТ 7376.

Обертки и фигурные перегородки по черт. 2 рекомендуемого Приложения 3 должны изготовляться из картона типа Д по ГОСТ 7376.

Допускается изготовление горизонтальных прокладок, фигурных перегородок, продольных и поперечных перегородок и оберток из картона, бывшего в употреблении, для ящиков, применяемых внутри страны.

2.5. Ящики, предназначенные для упаковывания продукции в металлических и полимерных банках, должны выдерживать не менее 7 ударов при свободном падении с высоты 650 - 700 мм.

2.6. Ящики, предназначенные для упаковывания продукции в тубах, а также ящик N 52-1 должны иметь сопротивление сжатию при высоте штабеля, принятой равной 2,8 м, и при коэффициенте запаса прочности 1,85.

Ящики, предназначенные для упаковывания продукции в стеклянной таре, при испытании на горизонтальный удар должны выдерживать по одному удару плоскостью 5, ребрами 5-2, 5-4, плоскостью 6, ребрами 6-5 и 6-4 при скорости удара не более 1,4 м/с, расстояние, проходимое тележкой, должно быть равно 0,6 м.

(Измененная редакция, Изм. N 1).

2.7. Ящики и обечайки по соединительному шву должны быть сшиты или сшиты и склеены (комбинированный шов).

Допускается склеивать ящики и обечайки на установленном оборудовании до его полного износа.

3.1. Ящики для консервов, пресервов, вырабатываемых на всех типах судов, а также ящики для консервов, пресервов и пищевых жидкостей, предназначенных для длительного хранения, для районов Крайнего Севера и труднодоступных районов, для транспортируемых смешанным транспортом (с участием водного), ящик N 21 для консервов детского питания, ящики для продукции, предназначенной для экспорта, кроме ящиков N 2, 3, 4, 6 и 7, должны быть снабжены обечайкой.

Допускается для ящика N 67 заменять обечайку вкладышем.

(Измененная редакция, Изм. N 1).

3.2. Ящики N 40 и 41, предназначенные для упаковывания продукции в тубах, должны быть укомплектованы вкладышами.

3.3. Допускается по согласованию с потребителем ящики N 10 и 43, предназначенные для упаковывания продукции в стеклянных банках и бутылках, укомплектовывать вкладышем.

3.4. Ящики, предназначенные для упаковывания продукции в металлических и полимерных банках, должны быть укомплектованы горизонтальными прокладками.

Ящики, предназначенные для упаковывания продукции в стеклянных банках и бутылках, должны быть укомплектованы горизонтальными прокладками, продольными и поперечными перегородками (решетками).

Допускается по согласованию с потребителем применять ящики в комплекте с обертками и фигурными перегородками.

3.5. Ящик N 71 должен быть укомплектован одной, а ящик N 72 - двумя поперечными перегородками для банки N 25. Ящик N 71 должен быть укомплектован двумя, а ящик N 72 - четырьмя поперечными перегородками для банки N 25 А.

3.6. Допускается по согласованию с потребителем поставлять ящики без перегородок и прокладок.

4.1. Перед определением механической прочности ящики кондиционируют в соответствии с требованиями ГОСТ 21798, режим 5, в течение 24 ч.

(Измененная редакция, Изм. N 2).

4.2. Контроль качества ящиков при приемо-сдаточных испытаниях проводят по ГОСТ 9142.

4.2.1. Контроль качества ящиков, предназначенных:

для упаковывания металлических банок при разногласиях проводят по ГОСТ 18425;

для упаковывания продукции в тубах, а также ящик N 52-1 при разногласиях проводят по ГОСТ 18211.

Контроль качества ящиков, предназначенных для упаковывания продукции в стеклянной таре, при разногласиях проводят по ГОСТ 25064.

Испытание ящиков, предназначенных для упаковывания стеклянных банок и бутылок, проводят с упакованной в них продукцией; ящиков с тубами - со вспомогательными упаковочными средствами.

Ящики N 52-1 под стаканчики из поливинилхлоридной пленки испытывают без продукции.

(Измененная редакция, Изм. N 1, 2).

4.3. Соответствие размеров прокладок, перегородок, вкладышей и обечаек контролируют линейкой по ГОСТ 427 или рулеткой по ГОСТ 7502 с погрешностью не более 1,0 мм.

5.1. Упаковку, транспортирование и хранение ящиков производят по ГОСТ 9142 со следующими дополнениями:

на кипы ящиков, предназначенных для упаковывания продукции для экспорта, применяют накладки из гофрированного картона сверху и снизу кипы.

5.2. На каждый ящик должна быть нанесена маркировка, характеризующая тару по ГОСТ 14192.

На ящики, предназначенные для упаковывания продукции, поставляемой для экспорта, маркировка не наносится.

(Измененная редакция, Изм. N 2).

Примечания:

1. Одновременное использование вкладыша и обечайки для ящика не допускается.

2. Наружные размеры ящиков даны без обечаек при толщине гофрированного картона 3 мм.

(Измененная редакция, Изм. N 1, 2).

Примечания

1. При упаковывании рыбной продукции, изготовляемой для экспорта, кроме ящиков с обечайками, а также при использовании автоматизированных упаковочных линий допускается дополнительно укладывать прокладки на дно и под крышку ящика.

2. Количество и размещение картонных пачек с уложенными в них банками с консервированной продукцией должно соответствовать нормативно-технической документации на пачки.

3. Допускается по согласованию с потребителем укладывать металлические банки без горизонтальных прокладок.

(Измененная редакция, Изм. N 1, 2).

Табл 2. (Исключена, Изм. N 2).

Примечание. Ящик N 40 должен быть снабжен 10 продольными и 10 поперечными перегородками. Ящик N 41 должен быть снабжен 7 продольными и 7 поперечными перегородками.

Табл. 1, 2. (Исключены, Изм. N 2).

(Измененная редакция, Изм. N 2).
