"ГОСТ 26599-85. Межгосударственный стандарт. Системы передачи волоконно-оптические. Термины и определения"
(утв. и введен в действие Постановлением Госстандарта СССР от 15.08.1985 N 2671)
(ред. от 01.03.1989)

"ГОСТ 26599-85. Межгосударственный стандарт. Системы передачи волоконно-оптические. Термины и определения"
(утв. и введен в действие Постановлением Госстандарта СССР от 15.08.1985 N 2671)
(ред. от 01.03.1989)


Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 15 августа 1985 г. N 2671
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМЫ ПЕРЕДАЧИ ВОЛОКОННО-ОПТИЧЕСКИЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Optical fibre data transmission systems.
Terms and definitions
ГОСТ 26599-85
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1986 г.,
Изменения N 2, утв. в марте 1989 г.)
Группа Э00
ОКСТУ 6601
Дата введения
1 июля 1986 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 15.08.85 N 2671.
2. Введен впервые.
3. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка? Номер пункта
??????????????????????????????????????????????????????????????????
ГОСТ 25462-82 ? 12
4. Ограничение срока действия снято по протоколу N 2-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93).
5. ИЗДАНИЕ (март 2001 г.) с Изменениями N 1, 2, утвержденными в июне 1986 г., марте 1989 г. (ИУС 10-86, 6-89).
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий аппаратуры и компонентов волоконно-оптических систем передачи.
Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.
Для каждого понятия установлен один стандартизованный термин. Применение терминов - синонимов стандартизованного термина запрещается.
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Установленные определения можно при необходимости изменять по форме изложения, не допуская нарушения границ понятий.
В стандарте приведен алфавитный указатель содержащихся в нем терминов.

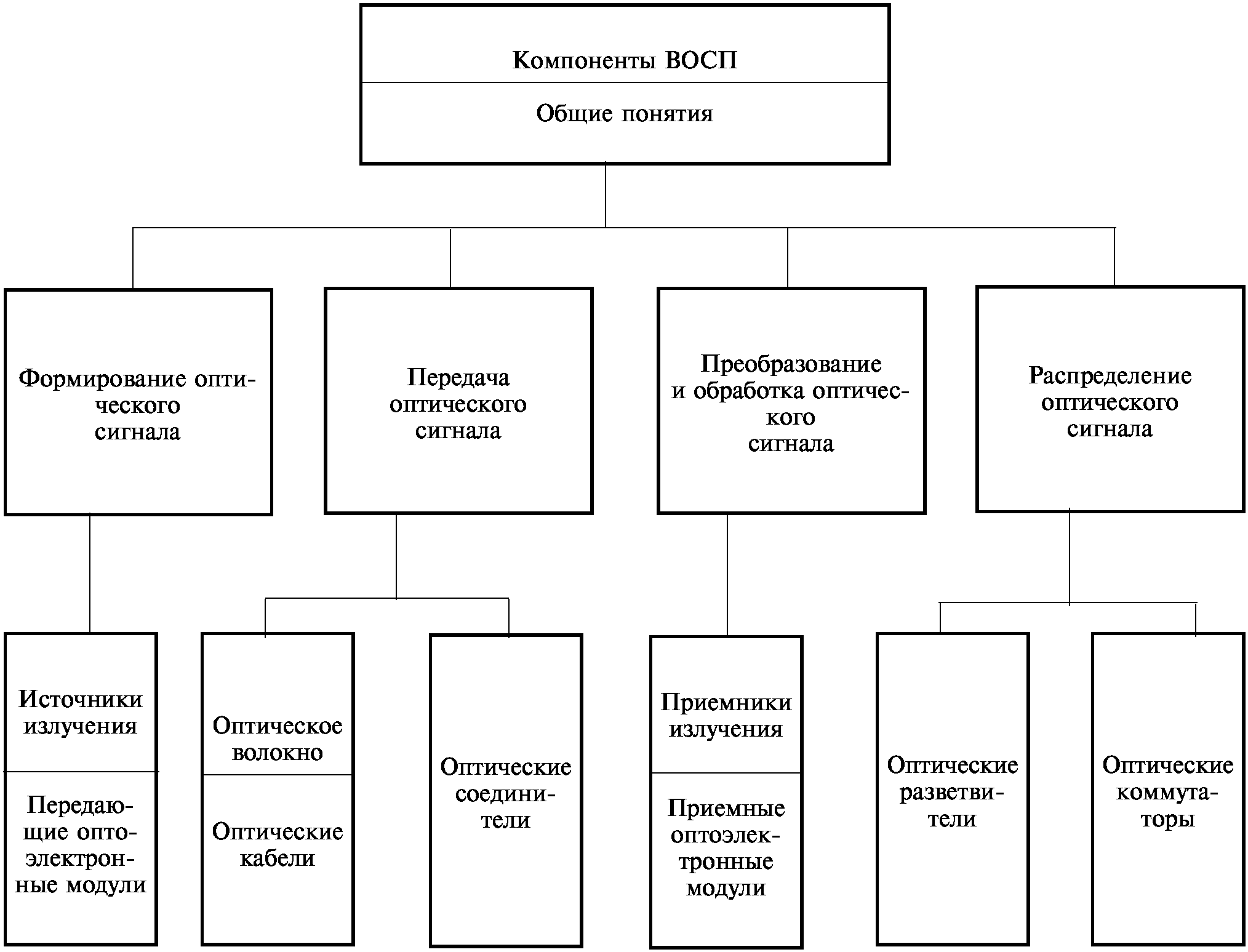

Термины и определения понятий, применяемых в ВОСП, приведены в Приложении 1. Распределение компонентов ВОСП в зависимости от выполняемых функций приведено в Приложении 2.
ИС NORMPROD: примечание.
Стандартизованные термины, набранные полужирным шрифтом в официальном тексте документа, в электронной версии документа отмечены знаком "#".
Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым.
???????????????????????????????????????????????????????????????????????????
Термин ? Определение
???????????????????????????????????????????????????????????????????????????
ОБЩИЕ ПОНЯТИЯ
1а. #Волоконно-оптическая ? Система передачи, в которой все виды
система передачи# ?сигналов передают по оптическому кабелю
ВОСП ?
1б. #Волоконно-оптическая ? Совокупность линейных трактов волоконно-
линия передачи# ?оптических систем передачи, имеющих общий
ВОЛП ?оптический кабель, линейные сооружения и
?устройства их обслуживания в пределах
?действия устройств обслуживания
1в. #Волоконно-оптическая ? Волоконно-оптическая система передачи, в
система передачи со ?которой при передаче в одном или двух
спектральным разделением# ?противоположных направлениях нескольких
ВОСП со спектральным ?сигналов по одному волокну оптического
разделением ?кабеля используются источники излучения с
?различными длинами волн для передачи каждого
?сигнала
1г. #Волоконно-оптическая ? Волоконно-оптическая система передачи, в
система передачи с временным ?которой для передачи в одном направлении
разделением# ?нескольких сигналов по одному волокну
ВОСП с временным разделением ?оптического кабеля каждому сигналу отводят
?определенные интервалы времени
1д. #Линейный тракт ? Комплекс технических средств волоконно-
волоконно-оптической системы ?оптической системы передачи, обеспечивающий
передачи# ?передачу сигналов электросвязи в полосе
Линейный тракт ВОСП ?частот или со скоростью, соответствующей
?данной системе передачи
1е. #Многомодовая волоконно- ? Волоконно-оптическая система передачи, в
оптическая система передачи# ?которой используется оптический кабель с
Многомодовая ВОСП ?многомодовым волокном
1ж. #Одномодовая волоконно- ? Волоконно-оптическая система передачи, в
оптическая система передачи# ?которой используется оптический кабель с
Одномодовая ВОСП ?одномодовым волокном
1. #Компонент волоконно- ? Изделие оптики, оптоэлектроники или оптико-
оптической системы передачи# ?механическое изделие, являющееся частью
Компонент ВОСП ?волоконно-оптической системы передачи,
?которое может быть выделено как
?самостоятельное изделие с точки зрения
?требований к испытаниям, приемке, поставке
?и эксплуатации, и предназначенное для
?выполнения одной или нескольких функций по
?формированию, передаче, распределению,
?преобразованию и обработке оптического
?сигнала
2. #Оптический волновод ВОСП#? Направляющая среда, структура которой
?обеспечивает распространение оптического
?излучения вдоль нее
3. #Оптическая цепь ВОСП# ? Совокупность компонентов ВОСП, соединенных
?таким образом, чтобы обеспечить передачу
?оптического сигнала между ними
4. #Оптическая коммутация ? Замыкание или размыкание оптической цепи
ВОСП# ?под влиянием внешнего управляющего
?воздействия
5. #Оптический плюс# ? Место ввода или вывода оптического
Полюс ?излучения в компонент ВОСП
6. #Оптическое соединение# ? Сочленение оптических полюсов компонентов
?ВОСП, обеспечивающее передачу оптического
?излучения между ними
7. #Оптические вносимые ? Отношение суммарной мощности оптического
потери# ?излучения на входных оптических полюсах
Вносимые потери ?компонента ВОСП к суммарной мощности
?оптического излучения на выходных полюсах
?компонента ВОСП, выраженное в децибелах
8. #Коэффициент передачи ? Отношение мощности оптического излучения
между оптическими полюсами# ?на одном из оптических полюсов компонента
Коэффициент передачи между ?ВОСП к мощности оптического излучения на
полюсами ?другом из его оптических полюсов, выраженное
?в децибелах
9. #Деградация компонента ? Ухудшение одного или нескольких параметров
ВОСП# ?компонента ВОСП в период его эксплуатации
Деградация ?
10. #Нестабильность параметра? Относительное изменение значения какого-
компонента ВОСП# ?либо параметра компонента ВОСП в процессе
Нестабильность ?воздействия неконтролируемых внешних
?факторов
(Измененная редакция, Изм. N 1, 2).
Аппаратура волоконно-оптических систем передачи
10а. #Передатчик ВОСП# ? Совокупность передающего оптоэлектронного
?модуля с дополнительными устройствами
?преобразования электрического сигнала
10б. #Приемник ВОСП# ? Совокупность приемного оптоэлектронного
?модуля с дополнительными устройствами
?преобразования электрического сигнала
10в. #Аналоговый ретранслятор? Устройство волоконно-оптической системы
ВОСП# ?передачи, предназначенное для преобразования
?аналогового оптического сигнала в электриче-
?ский сигнал, его усиления и последующего
?преобразования в оптический сигнал
10г. #Регенерационный ? Устройство волоконно-оптической системы
ретранслятор ВОСП# ?передачи, предназначенное для преобразования
?цифрового оптического сигнала в электриче-
?ский, его регенерации и последующего
?преобразования в оптический сигнал
10д. #Оптический усилитель ? Устройство волоконно-оптической системы
ВОСП# ?передачи, предназначенное для усиления
?оптического сигнала без преобразования его в
?электрический
(Введены дополнительно, Изм. N 1, 2).
ОПТИЧЕСКИЕ ВОЛОКНА
11. #Оптическое волокно# ? Оптический волновод ВОСП, выполненный в
Волокно ?виде нити из диэлектрических материалов с
?покрытием
12. #Волоконный световод# ? По ГОСТ 25462
Световод ?
13. #Оболочка оптического ? Внешняя поверхность оптического волокна,
волокна# ?имеющая постоянное значение показателя
Оболочка ?преломления по поперечному сечению и
?определяющая совместно с сердцевиной
?структуру поля распространяющегося
?оптического излучения
14. #Сердцевина оптического ? Центральная поверхность оптического
волокна# ?волокна, имеющая больший показатель
Сердцевина ?преломления, чем окружающая оболочка
?оптического волокна, и определяющая
?совместно с нею структуру поля
?распространяющегося оптического излучения
? Примечание. Область сердцевины
? определяется заданной частью разности между
? максимальным значением показателя
? преломления и значением показателя
? преломления оболочки оптического волокна.
?
15. #Защитное покрытие ? Покрытие, наносимое на оболочку оптического
оптического волокна# ?волокна с целью его защиты от внешних
Защитное покрытие ?воздействий
? Примечание. Защитное покрытие называется
? первичным, если оно наносится на оболочку
? оптического волокна, и вторичным, если оно
? наносится на первичное покрытие.
?
16. #Опорная поверхность ? Внешняя поверхность оболочки оптического
оптического волокна# ?волокна или защитного покрытия оптического
Опорная поверхность ?волокна, служащая для юстировки при
?операциях оптического соединения
17. #Центр сердцевины ? Центр окружности наименьшего диаметра на
(оболочки, защитного покрытия)?поперечном сечении оптического волокна,
оптического волокна# ?внутри которой может быть полностью
Центр сердцевины (оболочки, ?заключено поперечное сечение сердцевины
защитного покрытия) ?(оболочки, защитного покрытия)
18. #Одномодовое оптическое ? Оптическое волокно, по которому может
волокно# ?распространяться только одна мода
Одномодовое волокно ?
19. #Многомодовое оптическое ? Оптическое волокно, по которому может
волокно# ?распространяться более одной моды
Многомодовое волокно ?
20. #Градиентное оптическое ? Оптическое волокно, профиль показателя
волокно# ?преломления которого является монотонной
Градиентное волокно ?убывающей функцией радиуса в пределах его
?сердцевины
21. #Ступенчатое оптическое ? Оптическое волокно, значение показателя
волокно# ?преломления которого постоянно в пределах
Ступенчатое волокно ?сердцевины
22. #Дисперсия оптического ? Различие групповых скоростей различных
волокна# ?составляющих оптического излучения
Дисперсия ?
23. #Межмодовая дисперсия ? Дисперсия оптического волокна,
оптического волокна# ?обусловленная различием групповых скоростей
Межмодовая дисперсия ?его мод
24. #Внутримодовая дисперсия ? Составляющая дисперсии, обусловленная
оптического волокна# ?нелинейной зависимостью постоянной
Внутримодовая дисперсия ?распространения данной моды оптического
?волокна от длины волны оптического излучения
25. #Дисперсия материала ? Дисперсия оптического волокна,
оптического волокна# ?обусловленная зависимостью показателя
Дисперсия материала ?преломления материала сердцевины и оболочки
?от длины волны оптического излучения
26. #Равновесие мод ? Режим распространения оптического излучения
оптического волокна# ?по оптическому волокну, при котором
?сохраняется постоянное распределение
?мощности между его модами
27. #Оптический кабель# ? Кабельное изделие, содержащее один или
?несколько оптических волокон, объединенных
?в единую конструкцию, обеспечивающую их
?работоспособность в заданных условиях
?эксплуатации
? Примечание. При необходимости оптический
? кабель может содержать также токопроводящие
? жилы.
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ОПТИЧЕСКОГО ВОЛОКНА
28. #Диаметр сердцевины ? Диаметр окружности, определяющий центр
(оболочки, защитного покрытия)?сердцевины (оболочки, защитного покрытия) на
оптического волокна# ?поперечном сечении оптического волокна
Диаметр сердцевины (оболочки,?
защитного покрытия) ?
29. #Профиль показателя пре- ? Распределение показателя преломления
ломления оптического волокна# ?оптического волокна вдоль диаметра его
Профиль ?поперечного сечения
30. #Коэффициент затухания ? Величина, характеризующая уменьшение
оптического волокна# ?мощности оптического излучения при его
Коэффициент затухания ?прохождении по оптическому волокну,
?выраженное в децибелах, отнесенное к длине
?оптического волокна
? Примечание. Коэффициент затухания следует
? измерять в режиме равновесия мод.
?
31. #Спектральная кривая ? Зависимость коэффициента затухания
затухания оптического волокна#?оптического волокна от длины волны
Спектральная кривая затухания?оптического излучения
32. #Полоса пропускания ? Интервал частот, в котором значение
оптического волокна# ?амплитудно-частотной модуляционной
Полоса пропускания ?характеристики оптического волокна больше
?или равно половине ее максимального значения
33. #Коэффициент широкополос-? Полоса пропускания оптического волокна
ности оптического волокна# ?длиной 1 км, выраженная в мегагерцах,
Широкополосность ?умноженных на километр
ПЕРЕДАЮЩИЕ ОПТОЭЛЕКТРОННЫЕ МОДУЛИ
34. #Передающий ? Изделие оптоэлектроники, предназначенное
оптоэлектронный модуль# ?для преобразования электрических сигналов в
ПОМ ?оптические
? Примечание. Типичный передающий
? оптоэлектронный модуль включает источник
? излучения ВОСП (излучатели
? полупроводниковых лазеров и излучающие
? диоды), электронные схемы (или их элементы)
? для преобразования входных электрических
? сигналов и стабилизации режимов работы,
? оптический соединитель или отрезок
? оптического кабеля, выполненные в едином
? конструктивном исполнении.
?
35. #Аналоговый (цифровой) ? Передающий оптоэлектронный модуль,
передающий оптоэлектронный ?предназначенный для преобразования
модуль# ?аналоговых (цифровых) сигналов электросвязи
Аналоговый (цифровой) ПОМ ?
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ПЕРЕДАЮЩИХ ОПТОЭЛЕКТРОННЫХ МОДУЛЕЙ
36. #Входное напряжение ? Значение напряжения электрического сигнала
передающего оптоэлектронного ?на входе передающего оптоэлектронного
модуля# ?модуля, работающего в заданном режиме
Входное напряжение ПОМ ?эксплуатации
37. #Средняя мощность ? Среднее значение мощности оптического
излучения передающего ?излучения на выходном оптическом полюсе
оптоэлектронного модуля# ?передающего оптоэлектронного модуля за
Средняя мощность ПОМ ?заданный интервал времени, в заданном
?телесном угле и при заданном входном
?напряжении
38. #Спектральная ? Зависимость спектральной плотности средней
характеристика передающего ?мощности излучения передающего
оптоэлектронного модуля# ?оптоэлектронного модуля от длины волны
Спектральная характеристика ?оптического излучения
ПОМ ?
39. #Рабочая длина волны ? Длина волны оптического излучения на
передающего оптоэлектронного ?выходном оптическом полюсе передающего
модуля# ?оптоэлектронного модуля, на которой
Рабочая длина волны ПОМ ?нормированы его параметры
40. #Ширина спектра ? Максимальное расстояние между абсциссами
передающего оптоэлектронного ?точек спектральной характеристики
модуля# ?передающего оптоэлектронного модуля,
Ширина спектра ПОМ ?соответствующих заданному уровню
?спектральной мощности оптического излучения
41. #Полоса пропускания ? Интервал частот, в котором значение
передающего оптоэлектронного ?амплитудно-частотной характеристики
модуля# ?аналогового передающего оптоэлектронного
Полоса пропускания ПОМ ?модуля больше или равно половине ее
?максимального значения
42. #Скорость передачи ? Скорость передачи символов цифрового
передающего оптоэлектронного ?сигнала электросвязи на входе передающего
модуля# ?оптоэлектронного модуля, при которой его
Скорость передачи ПОМ ?параметры сохраняют заданные значения
? Примечание. В зависимости от области
? применения может быть задана максимальная
? скорость передачи передающего
? оптоэлектронного модуля или допустимый
? диапазон ее значений.
ПРИЕМНЫЕ ОПТОЭЛЕКТРОННЫЕ МОДУЛИ
43. #Приемный оптоэлектронный? Изделие оптоэлектроники, предназначенное
модуль# ?для преобразования оптических сигналов,
ПРОМ ?передаваемых в волоконно-оптической системе
?передачи в электрические сигналы
? Примечание. Типичный приемный
? оптоэлектронный модуль включает приемник
? излучения ВОСП, электронные схемы обработки
? электрического сигнала и стабилизации
? режимов работы, оптический соединитель или
? отрезок оптического кабеля, выполненные в
? едином конструктивном исполнении.
?
44. #Аналоговый (цифровой) ? Приемный оптоэлектронный модуль,
приемный оптоэлектронный ?предназначенный для преобразования
модуль# ?аналоговых (цифровых) оптических сигналов
Аналоговый (цифровой) ПРОМ ?электросвязи
45. #Приемно-передающий ? Изделие оптоэлектроники, выполняющее
оптоэлектронный модуль# ?функции приемного и передающего
?оптоэлектронных модулей и выполненное в
?едином конструктивном исполнении с одной
?или несколькими блочными частями оптических
?соединителей или отрезками оптического
?кабеля
46. #Аналоговый (цифровой) ? Приемно-передающий оптоэлектронный модуль,
приемно-передающий ?выполняющий функции аналоговых (цифровых)
оптоэлектронный модуль# ?приемного и передающего оптоэлектронных
?модулей
47. #Аналого-цифровой ? Приемно-передающий оптоэлектронный модуль,
приемно-передающий ?выполняющий функции аналогового и цифрового
оптоэлектронный модуль# ?приемно-передающих оптоэлектронных модулей
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ПРИЕМНЫХ ОПТОЭЛЕКТРОННЫХ МОДУЛЕЙ
48. #Спектральная ? Зависимость вольтовой чувствительности
характеристика приемного ?приемного оптоэлектронного модуля от длины
оптоэлектронного модуля# ?волны принимаемого оптического излучения
Спектральная характеристика ?
ПРОМ ?
49. #Рабочая длина волны ? Длина волны принимаемого оптического
приемного оптоэлектронного ?излучения, для которой нормированы параметры
модуля# ?приемного оптоэлектронного модуля
Рабочая длина волны ПРОМ ?
50. #Полоса пропускания ? Интервал частот, в котором значение
приемного оптоэлектронного ?амплитудно-частотной характеристики
модуля# ?аналогового приемного оптоэлектронного
Полоса пропускания ПРОМ ?модуля больше или равно половине ее
?максимального значения
51. #Скорость передачи ? Скорость передачи символов цифрового
приемного оптоэлектронного ?сигнала электросвязи на входном оптическом
модуля# ?полюсе цифрового приемного оптоэлектронного
Скорость передачи ПРОМ ?модуля, при которой его параметры сохраняют
?заданные значения
? Примечание. В зависимости от области
? применения может быть задана максимальная
? или минимальная скорость передачи цифрового
? приемного оптоэлектронного модуля или
? допустимый диапазон ее значений.
?
52. #Напряжение шума ? Среднее квадратическое значение флуктуаций
приемного оптоэлектронного ?выходного напряжения приемного
модуля# ?оптоэлектронного модуля в заданной полосе
Напряжение шума ПРОМ ?частот в отсутствии оптического сигнала на
?его входном оптическом полюсе
53. #Отношение сигнал-шум ? Отношение амплитуды переменной составляющей
приемного оптоэлектронного ?выходного напряжения приемного
модуля# ?оптоэлектронного модуля при заданных
?характеристиках принимаемого оптического
?сигнала к среднему квадратическому значению
?флуктуаций выходного напряжения при приеме
?немодулированного оптического излучения той
?же средней мощности
54. #Коэффициент ошибок ? Отношение числа ошибок в цифровом сигнале
приемного оптоэлектронного ?электросвязи на выходе цифрового приемного
модуля# ?оптоэлектронного модуля за заданный интервал
Коэффициент ошибок ПРОМ ?времени к числу символов в этом интервале
55. #Порог чувствительности ? Минимальная средняя мощность оптического
приемного оптоэлектронного ?сигнала на входном полюсе приемного
модуля# ?оптоэлектронного модуля при заданных
Порог чувствительности ПРОМ ?характеристиках этого сигнала, при которой
?обеспечивается заданное отношение сигнал-
?шум или заданный коэффициент ошибок
ОПТИЧЕСКИЕ СОЕДИНИТЕЛИ
56. #Оптический соединитель# ? Устройство, предназначенное для оптического
Соединитель ?соединения компонентов ВОСП
57. #Разъемный оптический ? Оптический соединитель, допускающий
соединитель# ?многократное оптическое соединение
58. #Неразъемный оптический ? Оптический соединитель, допускающий только
соединитель# ?однократное оптическое соединение
59. #Однополюсный оптический ? Оптический соединитель, предназначенный для
соединитель# ?оптического соединения одного выходного
?полюса с одним входным полюсом компонентов
?ВОСП
60. #Многополюсный оптический? Оптический соединитель, предназначенный для
соединитель# ?соединения нескольких выходных оптических
?полюсов с таким же числом входных оптических
?полюсов компонентов ВОСП
61. #Комбинированный ? Оптический соединитель, предназначенный для
оптический соединитель# ?одновременного создания оптического и
?электрического соединения
62. #Блочная часть ? Часть разъемного оптического соединителя,
оптического соединителя# ?предназначенная для крепления на несущей
?конструкции
63. #Кабельная часть ? Часть разъемного оптического соединителя,
оптического соединителя# ?монтируемая на оптическом кабеле
64. #Оптический наконечник# ? Узел оптического соединителя,
?предназначенный для фиксации оптического
?волокна
65. #Центратор# ? Узел разъемного оптического соединителя,
?предназначенный для центрирования оптических
?наконечников или оптического волокна
66. #Вилочная часть ? Часть разъемного оптического соединителя,
оптического соединителя# ?конструктивно оканчивающаяся оптическим
Вилка ?наконечником
67. #Розеточная часть ? Часть разъемного оптического соединителя,
оптического соединителя# ?конструктивно оканчивающаяся центратором
Розетка ?
68. #Переходная часть ? Часть оптического соединителя,
оптического соединителя# ?предназначенная для соединения однотипных
Переход ?частей оптического соединителя
69. #Вносимые потери ? Потери, определяемые отношением мощности
оптического соединителя# ?оптического излучения во входном оптическом
?полюсе к мощности на сочленяемом с ним
?выходном оптическом полюсе, выраженной в
?децибелах
ОПТИЧЕСКИЕ РАЗВЕТВИТЕЛИ
70. #Оптический разветвитель#? Пассивный оптический многополюсник, в
Разветвитель ?котором оптическое излучение, подаваемое на
?часть входных оптических полюсов,
?распределяется между остальными его полюсами
71. #Оптический ответвитель# ? Оптический разветвитель с одним входным и
Ответвитель ?двумя выходными оптическими полюсами,
?предназначенный для ответвления заданной
?части мощности оптического излучения
72. #Звездообразный ? Оптический разветвитель с одним входным и
оптический разветвитель# ?более чем двумя выходными оптическими
?полюсами
73. #Направленный оптический ? Оптический разветвитель, в котором
разветвитель# ?коэффициенты передачи между оптическими
?полюсами зависят от направления
?распространения оптического излучения
74. #Ненаправленный ? Оптический разветвитель, в котором
оптический разветвитель# ?коэффициенты передачи между оптическими
?полюсами не зависят от направления
?распространения оптического излучения
75. #Нейтральный оптический ? Оптический разветвитель, коэффициенты
разветвитель# ?передачи между оптическими полюсами которого
?не зависят от длины волны в заданном
?диапазоне длин волн оптического излучения
76. #Спектрально-селективный ? Оптический разветвитель, коэффициенты
разветвитель# ?передачи между оптическими полюсами которого
?зависят от длины волны в заданном диапазоне
?длин волн оптического излучения
77. #Матрица передачи ? Матрица, номера строк которой соответствуют
оптического разветвителя# ?номерам входных оптических полюсов, номера
?столбцов соответствуют номерам выходных
?полюсов оптического разветвителя, а
?элементы матрицы представляют собой
?коэффициенты передачи между соответствующими
?входным и выходным оптическими полюсами при
?заданном его подключении
ОПТИЧЕСКИЕ КОММУТАЦИОННЫЕ ПРИБОРЫ
78. #Оптический ? Оптоэлектронное или оптико-механическое
коммутационный прибор# ?изделие, осуществляющее оптическую
?коммутацию ВОСП
79. #Оптический ? Оптический коммутационный прибор с одним
переключатель# ?входным оптическим полюсом и несколькими
?выходными оптическими полюсами,
?обеспечивающий замыкание оптической цепи
?ВОСП с одним из выходных полюсов
80. #Оптический коммутатор# ? Совокупность оптических коммутационных
?приборов, реализующая полнодоступную схему
?на "n" входов и "m" выходов, объединенная
?конструктивно и схемно
81. #Механический оптический ? Оптический коммутационный прибор, в котором
коммутационный прибор# ?оптическая коммутация осуществляется путем
?перемещения его элементов под воздействием
?внешних механических сил
82. #Электромеханический ? Оптический коммутационный прибор, в котором
оптический коммутационный ?оптическая коммутация осуществляется путем
прибор# ?перемещения его элементов под воздействием
?электрического управляющего сигнала
83. #Электрооптический ? Оптический коммутационный прибор, в
коммутационный прибор# ?котором оптическая коммутация
?осуществляется за счет электрооптического
?эффекта в его элементах
84. #Акустооптический ? Оптический коммутационный прибор, в котором
коммутационный прибор# ?оптическая коммутация осуществляется за счет
?акустооптического эффекта в его элементах
85. #Магнитооптический ? Оптический коммутационный прибор, в котором
коммутационный прибор# ?оптическая коммутация осуществляется за счет
?магнитооптического эффекта в его элементах
86. #Состояние оптического ? Состояние, определяемое тем, какие из
коммутационного прибора# ?оптических цепей ВОСП между входными и
?выходными оптическими полюсами оптического
?коммутационного прибора замкнуты при
?заданном значении внешнего управляющего
?воздействия
87. #Срабатывание оптического? Изменение состояния оптического
коммутационного прибора# ?коммутационного прибора при изменении
?внешнего управляющего воздействия
88. #Матрица передачи ? Матрица, номера строк которой соответствуют
оптического коммутационного ?номерам входных оптических полюсов, номера
прибора# ?столбов соответствуют номерам выходных
?оптических полюсов оптического
?коммутационного прибора, а элементы матрицы
?представляют собой коэффициенты передачи
?между соответствующими входным и выходным
?оптическими полюсами при замкнутой
?оптической цепи между ними
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ
Вилка 66
#Волновод ВОСП оптический# 2
Волокно 11
Волокно градиентное 20
Волокно многомодовое 19
Волокно одномодовое 18
#Волокно оптическое# 11
#Волокно оптическое градиентное# 20
#Волокно оптическое многомодовое# 19
#Волокно оптическое одномодовое# 18
#Волокно оптическое ступенчатое# 21
Волокно ступенчатое 21
ВОЛП 1б
ВОСП 1а
ВОСП многомодовая 1е
ВОСП одномодовая 1ж
ВОСП с временным разделением 1г
ВОСП со спектральным разделением 1в
Деградация 9
#Деградация компонента ВОСП# 9
Диаметр защитного покрытия 28
#Диаметр защитного покрытия оптического волокна# 28
Диаметр оболочки 28
#Диаметр оболочки оптического волокна# 28
Диаметр сердцевины 28
#Диаметр сердцевины оптического волокна# 28
Дисперсия 22
Дисперсия внутримодовая 24
Дисперсия материала 25
#Дисперсия материала оптического волокна# 25
Дисперсия межмодовая 23
#Дисперсия оптического волокна# 22
#Дисперсия оптического волокна внутримодовая# 24
#Дисперсия оптического волокна межмодовая# 23
#Длина волны передающего оптоэлектронного модуля рабочая# 39
Длина волны ПОМ рабочая 39
#Длина волны приемного оптоэлектронного модуля рабочая# 49
Длина волны ПРОМ рабочая 49
#Кабель оптический# 27
#Коммутатор оптический# 80
#Коммутация ВОСП оптическая# 4
#Компонент волоконно-оптической системы передачи# 1
Компонент ВОСП 1
Коэффициент затухания 30
#Коэффициент затухания оптического волокна# 30
#Коэффициент ошибок приемного оптоэлектронного модуля# 54
Коэффициент ошибок ПРОМ 54
#Коэффициент передачи между оптическими полюсами# 8
Коэффициент передачи между полюсами 8
#Коэффициент широкополосности оптического волокна# 33
#Кривая затухания оптического волокна спектральная# 31
Кривая затухания спектральная 31
#Линия передачи волоконно-оптическая# 1б
#Матрица передачи оптического коммутационного прибора# 88
#Матрица передачи оптического разветвителя# 77
#Модуль оптоэлектронный передающий# 34
#Модуль оптоэлектронный передающий аналоговый# 35
#Модуль оптоэлектронный передающий цифровой# 35
#Модуль оптоэлектронный приемно-передающий# 45
#Модуль оптоэлектронный приемно-передающий аналого-цифровой# 47
#Модуль оптоэлектронный приемно-передающий аналоговый# 46
#Модуль оптоэлектронный приемно-передающий цифровой# 46
#Модуль оптоэлектронный приемный# 43
#Модуль оптоэлектронный приемный аналоговый# 44
#Модуль оптоэлектронный приемный цифровой# 44
#Мощность излучения передающего оптоэлектронного модуля средняя# 37
Мощность ПОМ средняя 37
#Наконечник оптический# 64
Напряжение ПОМ входное 36
#Напряжение передающего оптоэлектронного модуля входное# 36
#Напряжение шума приемного оптоэлектронного модуля# 52
Напряжение шума ПРОМ 52
Нестабильность 10
#Нестабильность параметра компонента ВОСП# 10
Оболочка 13
#Оболочка оптического волокна# 13
Ответвитель 71
#Ответвитель оптический# 71
#Отношение сигнал-шум приемного оптоэлектронного модуля# 53
#Передатчик ВОСП# 10а
#Переключатель оптический# 79
Переход 68
Поверхность опорная 16
#Поверхность оптического волокна опорная# 16
Покрытие защитное 15
#Покрытие оптического волокна защитное# 15
Полоса пропускания 32
#Полоса пропускания оптического волокна# 32
#Полоса пропускания передающего оптоэлектронного модуля# 41
#Полоса пропускания приемного оптоэлектронного модуля# 50
Полоса пропускания ПОМ 41
Полоса пропускания ПРОМ 50
Полюс 5
#Полюс оптический# 5
ПОМ 34
ПОМ аналоговый 35
ПОМ цифровой 35
#Порог чувствительности приемного оптоэлектронного модуля# 55
Порог чувствительности ПРОМ 55
Потери вносимые 7
#Потери вносимые оптические# 7
#Потери оптического соединителя вносимые# 69
#Прибор коммутационный акустооптический# 84
#Прибор коммутационный магнитооптический# 85
#Прибор коммутационный оптический# 78
#Прибор коммутационный оптический механический# 81
#Прибор коммутационный оптический электромеханический# 82
#Прибор коммутационный электрооптический# 83
#Приемник ВОСП# 10б
ПРОМ 43
ПРОМ аналоговый 44
ПРОМ цифровой 44
Профиль 29
#Профиль показателя преломления оптического волокна# 29
#Равновесие мод оптического волокна# 26
Разветвитель 70
#Разветвитель оптический# 70
#Разветвитель оптический звездообразный# 72
#Разветвитель оптический направленный# 73
#Разветвитель оптический нейтральный# 75
#Разветвитель оптический ненаправленный# 74
#Разветвитель спектрально-селективный# 76
#Ретранслятор ВОСП аналоговый# 10в
#Ретранслятор ВОСП регенерационный# 10г
Розетка 67
Световод 12
#Световод волоконный# 12
Сердцевина 14
#Сердцевина оптического волокна# 14
#Система передачи волоконно-оптическая# 1а
#Система передачи волоконно-оптическая многомодовая# 1е
#Система передачи волоконно-оптическая одномодовая# 1ж
#Система передачи волоконно-оптическая с временным разделением# 1г
#Система передачи волоконно-оптическая со спектральным разделением# 1в
#Скорость передачи передающего оптоэлектронного модуля# 42
Скорость передачи ПОМ 42
#Скорость передачи приемного оптоэлектронного модуля# 51
Скорость передачи ПРОМ 51
#Соединение оптическое# 6
Соединитель 56
#Соединитель оптический# 56
#Соединитель оптический комбинированный# 61
#Соединитель оптический многополюсный# 60
#Соединитель оптический неразъемный# 58
#Соединитель оптический однополюсный# 59
#Соединитель оптический разъемный# 57
#Состояние оптического коммутационного прибора# 86
#Срабатывание оптического коммутационного прибора# 87
#Тракт волоконно-оптической системы передачи линейный# 1д
Тракт ВОСП линейный 1д
#Усилитель ВОСП оптический# 10д
#Характеристика передающего оптоэлектронного модуля спектральная# 38
#Характеристика приемного оптоэлектронного модуля спектральная# 48
Характеристика ПОМ спектральная 38
Характеристика ПРОМ спектральная 48
Центр защитного покрытия 17
#Центр защитного покрытия оптического волокна# 17
Центр оболочки 17
#Центр оболочки оптического волокна# 17
Центр сердцевины 17
#Центр сердцевины оптического волокна# 17
#Центратор# 65
#Цепь ВОСП оптическая# 3
#Часть оптического соединителя блочная# 62
#Часть оптического соединителя вилочная# 66
#Часть оптического соединителя кабельная# 63
#Часть оптического соединителя переходная# 68
#Часть оптического соединителя розеточная# 67
#Ширина спектра передающего оптоэлектронного модуля# 40
Ширина спектра ПОМ 40
Широкополосность 33
(Измененная редакция, Изм. N 1, 2).
Приложение 1
Справочное
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ПОНЯТИЙ, ПРИМЕНЯЕМЫХ В ВОСП
???????????????????????????????????????????????????????????????????????????
Термин ? Определение
???????????????????????????????????????????????????????????????????????????
1. Оптический сигнал ? Оптическое излучение, один или несколько
?параметров которого изменяются в
?соответствии с передаваемой информацией
2. Мода оптического волновода? Тип волны оптического излучения,
Мода ?распространяющегося по оптическому
?волноводу, характеризующийся определенным
?распределением поля в поперечном сечении и
?определенной фазовой скоростью
3. Оптическое согласующее ? Оптико-механическое изделие, обеспечивающее
устройство ?максимальную эффективность передачи мощности
?оптического излучения при оптическом
?соединении
4. Оптический согласующий ? Оптическая деталь согласующего устройства
элемент ?
5. Оптическое переходное ? Коэффициент передачи между выходными
затухание на дальнем конце ?оптическими полюсами компонента ВОСП при
компонента ВОСП ?вводе оптического излучения во входной
Оптическое переходное ?полюс, соединенный только с одним из этих
затухание на дальнем конце ?выходных полюсов
6. Оптическое переходное ? Коэффициент передачи между двумя входными
затухание на ближнем конце ?оптическими полюсами компонента ВОСП при
компонента ВОСП ?вводе оптического излучения в один из этих
Оптическое переходное ?полюсов
затухание на ближнем конце ?
7. Относительная несоосность ? Расстояние между центром сердцевины и
защитного покрытия оптического?центром защитного покрытия, отнесенное к
волокна ?диаметру сердцевины оптического волокна
8. Относительная несоосность ? Расстояние между центром сердцевины и
оболочки оптического волокна ?центром оптической оболочки, отнесенное к
?диаметру сердцевины оптического волокна
9. Расчетная числовая ? Значение, равное корню квадратному из
апертура оптического волокна ?разности квадратов максимального значения
Расчетная апертура ?показателя преломления сердцевины и значения
?показателя преломления оптической оболочки
?оптического волокна
10. Эффективная числовая ? Значение, равное синусу половины плоского
апертура оптического волокна ?угла, соответствующего телесному углу,
Эффективная апертура ?ограничивающему конус, в котором
?сосредоточена заданная часть мощности
?оптического излучения на выходе оптического
?волокна
11. Длина установления ? Длина оптического волокна, необходимая для
равновесия мод оптического ?установления равновесия мод, при заданных
волокна ?условиях его возбуждения
Длина установления ?
12. Амплитудно-частотная ? Зависимость модуля комплексного
модуляционная характеристика ?коэффициента передачи огибающей мощности
оптического волокна ?оптического излучения, модулированного
АЧМХ ?гармоническим сигналом, от частоты
?модуляции.
? Примечание. Изменение модуля комплексного
? коэффициента передачи огибающей мощности
? характеризуется изменением глубины
? модуляции мощности оптического излучения
? при его прохождении через оптическое
? волокно.
?
13. Фазочастотная ? Зависимость фазы огибающей мощности
модуляционная характеристика ?оптического излучения, модулированного
оптического волокна ?гармоническим сигналом, от частоты модуляции
ФЧМХ ?
14. Коэффициент затухания ? Максимальное значение коэффициента
оптического кабеля ?затухания оптических волокон в оптическом
?кабеле
15. Коэффициент ? Минимальное значение коэффициента
широкополосности оптического ?широкополосности оптических волокон в
кабеля ?оптическом кабеле
16. Наведенное затухание ? Максимальное значение приращения
оптического кабеля ?коэффициента затухания оптического кабеля
?по окончании времени восстановления
?работоспособного состояния
17. Излучающий диод ? Полупроводниковый диод, излучающий энергию
?в оптическом диапазоне длин волн в
?результате спонтанной рекомбинации
?электронов и дырок
18. Энергетическая ? Зависимость средней мощности излучения
характеристика ?полупроводникового излучателя от его прямого
полупроводникового излучателя ?тока
19. Пороговый ток ? Минимальный прямой ток полупроводникового
полупроводникового лазера ?лазера, соответствующий его порогу
?генерирования
20. Средняя мощность импульса? Среднее значение мощности оптического
излучения передающего ?излучения на выходном полюсе передающего
оптоэлектронного модуля ?оптоэлектронного модуля за время излучения
Средняя мощность импульса ?импульса
21. Амплитудно-частотная ? Зависимость глубины модуляции мощности
характеристика аналогового ?оптического излучения на выходном
передающего оптоэлектронного ?оптическом полюсе аналогового передающего
модуля ?оптоэлектронного модуля от частоты входного
Амплитудно-частотная ?гармонического электрического сигнала при
характеристика ?постоянной амплитуде этого сигнала
22. Мощность излучения ? Минимальное значение средней мощности
высокого уровня цифрового ?импульса излучения на выходном оптическом
передающего оптоэлектронного ?полюсе цифрового передающего
модуля ?оптоэлектронного модуля, соответствующее
Мощность излучения высокого ?символу "единица" в цифровом оптическом
уровня ПОМ ?сигнале
23. Мощность излучения ? Максимальное значение мощности оптического
низкого уровня цифрового ?излучения на выходном оптическом полюсе
оптоэлектронного модуля ?цифрового передающего оптоэлектронного
Мощность излучения низкого ?модуля, соответствующее символу "ноль" в
уровня ПОМ ?цифровом оптическом сигнале
24. Мощность фонового ? Средняя мощность излучения передающего
излучения передающего ?оптоэлектронного модуля в отсутствие
оптоэлектронного модуля ?напряжения на его входе
Мощность фона ?
25. Входное напряжение ? Значение входного напряжения цифрового
высокого уровня цифрового ?передающего оптоэлектронного модуля, при
передающего оптоэлектронного ?котором мощность оптического излучения на
модуля ?выходе модуля равна мощности излучения
Входное напряжение высокого ?высокого уровня
уровня ?
26. Входное напряжение ? Значение входного напряжения цифрового
низкого уровня цифрового ?передающего оптоэлектронного модуля, при
передающего оптоэлектронного ?котором мощность оптического излучения на
модуля ?выходе модуля равна мощности излучения
Входное напряжение низкого ?низкого уровня
уровня ?
27. Время нарастания мощности? Интервал времени, в течение которого
цифрового передающего ?мощность оптического излучения на выходном
оптоэлектронного модуля ?полюсе цифрового передающего
Время нарастания мощности ?оптоэлектронного модуля изменяется от
?мощности излучения низкого уровня до
?первого достижения мощности излучения
?высокого уровня, измеренный на заданной
?части этих уровней
28. Время установления ? Интервал времени, в течение которого
мощности цифрового передающего?мощность оптического излучения на выходном
оптоэлектронного модуля ?полюсе цифрового передающего
Время установления мощности ?оптоэлектронного модуля изменяется от
?мощности излучения низкого уровня до
?последнего достижения заданной части
?мощности излучения высокого уровня
29. Время спада мощности ? Интервал времени, в течение которого
цифрового передающего ?мощность оптического излучения на выходном
оптоэлектронного модуля ?полюсе цифрового передающего
Время спада мощности ?оптоэлектронного модуля изменяется от
?заданной части мощности излучения высокого
?уровня до мощности излучения низкого уровня
30. Время задержки ? Интервал времени между фронтами входного
передающего оптоэлектронного ?электрического и выходного оптического
модуля ?импульсов, измеренный на заданном уровне
?напряжения и мощности оптического излучения
?передающего оптоэлектронного модуля
31. Ограничение формата ? Ограничение, наложенное на максимальную
данных передающего ?длительность передачи высокого и (или)
оптоэлектронного модуля ?низкого уровня мощности оптического
Ограничение формата ПОМ ?излучения и входного напряжения передающего
?оптоэлектронного модуля
32. Приемник излучения ? Компонент ВОСП, представляющий собой
волоконно-оптической системы ?оптоэлектронный прибор, чувствительный к
передачи ?оптическому излучению, конструкция которого
Приемник излучения ВОСП ?предусматривает его сочленение с оптическим
?волокном
? Примечание. Типичными приемниками
? излучения ВОСП служат фотоэлектрические
? полупроводниковые приемники излучения.
?
33. Коэффициент шума ? Величина, равная квадрату отношения тока
лавинного фотодиода ?шума лавинного фотодиода в лавинном режиме
?работы к произведению его коэффициента
?умножения фототока на ток шума при
?отсутствии в нем эффекта лавинного
?умножения
34. Выходное напряжение ? Значение выходного напряжения приемного
приемного оптоэлектронного ?оптоэлектронного модуля, вызванного
модуля ?принимаемым оптическим сигналом, в заданном
Выходное напряжение ПРОМ ?режиме эксплуатации, на заданной нагрузке
35. Вольтовая ? Отношение изменения выходного напряжения
чувствительность приемного ?аналогового приемного оптоэлектронного
оптоэлектронного модуля ?модуля или напряжения на аналоговом выходе
Вольтовая чувствительность ?цифрового приемного оптоэлектронного модуля
ПРОМ ?к изменению мощности оптического излучения
?на его входном полюсе при заданной форме
?модуляции этой мощности
36. Диапазон спектральной ? Интервал длин волн, в котором значение
чувствительности приемного ?спектральной характеристики приемного
оптоэлектронного модуля ?оптоэлектронного модуля больше или равно
Диапазон спектральной ?заданному уровню ее максимального значения
чувствительности ПРОМ ?
37. Амплитудно-частотная ? Зависимость переменной составляющей
характеристика аналогового ?выходного напряжения аналогового приемного
приемного оптоэлектронного ?оптоэлектронного модуля от частоты
модуля ?гармонического сигнала
Амплитудно-частотная характе-?
ристика аналогового ПРОМ ?
38. Принимаемая мощность ? Максимальное значение мощности оптического
низкого уровня приемного ?излучения на входном полюсе цифрового
оптоэлектронного модуля ?приемного оптоэлектронного модуля,
Мощность низкого уровня ПРОМ ?соответствующее символу "ноль" в цифровом
?оптическом сигнале
39. Выходное напряжение высо-? Значение выходного напряжения цифрового
кого уровня цифрового приемно-?приемного оптоэлектронного модуля,
го оптоэлектронного модуля ?соответствующее принимаемой мощности
Выходное напряжение высокого ?высокого уровня
уровня ?
40. Выходное напряжение низ- ? Значение выходного напряжения цифрового
кого уровня цифрового приемно-?приемного оптоэлектронного модуля,
го оптоэлектронного модуля ?соответствующее принимаемой мощности низкого
Выходное напряжение низкого ?уровня
уровня ?
41. Время нарастания ? Интервал времени, в течение которого
выходного напряжения цифрового?выходное напряжение цифрового приемного
приемного оптоэлектронного ?оптоэлектронного модуля меняется от
модуля ?выходного напряжения низкого уровня до
Время нарастания выходного ?выходного напряжения высокого уровня,
напряжения ?измеренный на заданных уровнях
42. Время спада выходного ? Интервал времени, в течение которого
напряжения цифрового приемного?выходное напряжение изменяется от напряжения
оптоэлектронного модуля ?высокого уровня до напряжения низкого
Время спада выходного ?уровня, измеренный на заданных уровнях
напряжения ?
43. Время задержки импульса ? Интервал времени между фронтами входного
приемного оптоэлектронного ?оптического и выходного электрического
модуля ?импульсов, измеренный на заданных уровнях
?выходного напряжения и принимаемой мощности
?оптического излучения, модулирующего
?оптическое излучение на его входном полюсе
?при постоянных средней мощности этого
?излучения и глубине модуляции
44. Принимаемая мощность ? Минимальное значение мощности оптического
высокого уровня приемного ?излучения на входном полюсе цифрового
оптоэлектронного модуля ?приемного оптоэлектронного модуля,
Мощность высокого уровня ПРОМ?соответствующее символу "единица" в цифровом
?оптическом сигнале
45. Ограничение формата ? Ограничение, наложенное на максимальную
данных приемного ?длительность передачи высокого и (или)
оптоэлектронного модуля ?низкого уровня принимаемой мощности
Ограничение формата ПРОМ ?оптического сигнала и выходного напряжения
?оптоэлектронного модуля
46. Динамический диапазон ? Отношение максимальной средней мощности
приемного оптоэлектронного ?оптического сигнала на входном полюсе
модуля по мощности ?приемного оптоэлектронного модуля, при
Динамический диапазон ?которой характеристики модуля не выходят за
мощности ПРОМ ?допустимые пределы, к его порогу
?чувствительности, выраженное в децибелах
47. Динамический диапазон ? Отношение максимального выходного
приемного оптоэлектронного ?напряжения приемного оптоэлектронного
модуля по напряжению ?модуля к минимальному выходному напряжению,
Динамический диапазон по ?выраженное в децибелах
напряжению ПРОМ ?
Приложение 2
Справочное
РАСПРЕДЕЛЕНИЕ КОМПОНЕНТОВ ВОСП
В ЗАВИСИМОСТИ ОТ ВЫПОЛНЯЕМЫХ ФУНКЦИЙ


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/57/gost_38379.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
