Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 12 мая 1980 г. N 2053

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ

ВМЕСТИМОСТЬЮ 100 - 50000 м3

МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

State system of ensuring the uniformity of measurements.

Steel vertical cylindric tanks with capacity 100 - 50000 m3.

Methods and means for verification

ГОСТ 8.380-80

(СТ СЭВ 1053-78)

Группа Т88.1

Взамен

Инструкции 37-55

Постановлением Государственного комитета СССР по стандартам от 12 мая 1980 г. N 2053 срок введения установлен

с 1 января 1981 года

Разработан Государственным комитетом СССР по стандартам.

Исполнители: В.Г. Колесников, Б.Г. Хусаинов, В.И. Равкин.

Внесен Государственным комитетом СССР по стандартам.

Зам. председателя В.И. Кипаренко.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 12 мая 1980 г. N 2053.

Настоящий стандарт распространяется на стальные вертикальные цилиндрические резервуары (далее - резервуары) вместимостью 100 - 50000 м3, предназначенные для приема, отпуска и хранения нефти и нефтепродуктов, и устанавливает методы и средства их градуировки.

Стандарт соответствует СТ СЭВ 1053-78 в части геометрических методов градуировки (см. справочное Приложение 5).

1. ОПЕРАЦИИ ГРАДУИРОВКИ

1.1. При проведении градуировки должны быть выполнены операции и применены средства, указанные в табл. 1.

Таблица 1

Наименование операций	Номера пунктов стандарта	Средства измерения и их нормативно-технические характеристики
Измерение длины окружности первого пояса	5.1	Измерительные металлические рулетки РЗ-10, РЗ-20 и РЗ-30 по ГОСТ 7502-69; динамометр растяжения с верхним пределом измеряемого усилия 100 Н (10 кгс) по ГОСТ 13837-68; металлическая скоба (см. справочное Приложение 2); газоанализатор по ГОСТ 7018-75; анемометр по ГОСТ 6376-74; отметчик (чертилка, мел); ультразвуковой толщиномер типа "Кварц-6" или УКТ-Т10; каретка измерительная КИ; теодолит по ГОСТ 10529-79; линейка - 500 по ГОСТ 427-75
Измерение радиальных отклонений образующих резервуара от вертикали	5.2
Определение поправки на вместимость резервуара за счет неровностей днища	5.3	Нивелир с рейкой по ГОСТ 10528-76
Измерение температуры жидкости и окружающего воздуха	5.4	Ртутный термометр с ценой деления 0,5 °C по ГОСТ 215-73
Измерение базовой высоты резервуара (см. справочное Приложение 3)	5.5	Рулетка с лотом РЛ-20 по ГОСТ 7502-69

1.2. Средства измерений должны быть аттестованы (поверены) органами государственной метрологической службы.

1.3. Допускается использовать, кроме указанных в п. 1.1, вновь разработанные или находящиеся в применении средства измерения, прошедшие метрологическую аттестацию в органах государственной метрологической службы и удовлетворяющие требованиям настоящего стандарта.

2. УСЛОВИЯ ГРАДУИРОВКИ

2.1. При проведении градуировки должны быть соблюдены следующие условия, приведенные ниже.

2.1.1. Температура окружающего воздуха в процессе измерения - 20 +/- 15 °C.

2.1.2. Скорость ветра - не более 10 м/с.

2.1.3. Состояние погоды - без осадков.

2.1.4. Содержание паров нефтепродуктов в воздухе около резервуара не должно превышать санитарных норм, установленных СН 245-71 (для паров бензина - не более 300 мг/м3).

3. ПОДГОТОВКА К ГРАДУИРОВКЕ

3.1. Перед проведением градуировки выполняют подготовительные работы:

знакомятся с технической и исполнительной документацией на резервуар;

проверяют состояние наружной поверхности стенки резервуара с целью определения возможности проведения операций градуировки (наличие деформаций стенки, загрязнений, брызг металлов, наплывов, заусенцев);

заполняют резервуар жидкостью (водой или нефтепродуктом) до максимального проектного уровня; для вновь строящихся резервуаров проводят гидравлические испытания;

подбирают необходимые средства измерений, указанные в п. 1.1, и устанавливают их на резервуар.

Примечание. Допускается градуировка порожних резервуаров вместимостью от 700 до 50000 м3.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1. Поверители, измеряющие резервуары, должны проходить инструктаж по технике безопасности и противопожарной технике.

4.2. Измерения резервуаров следует проводить с разрешения директора или главного инженера.

4.3. На резервуарах, не имеющих ограждений в виде перил по всей окружности крыши, работы должны производиться с предохранительным поясом, прикрепленным к надежно установленным элементам металлических конструкций крыши резервуара.

4.4. Поверители должны проводить измерения резервуаров в спецодежде по ГОСТ 11622-73 или ГОСТ 12276-75 (для мужчин), по ГОСТ 11621-73 или ГОСТ 5518-75 (для женщин) и в спецобуви по ГОСТ 5375-79.

4.5. Измерения базовой высоты или уровня нефтепродукта в резервуаре должны производиться только по замерному люку. Давление в газовом пространстве резервуара должно быть атмосферное. После операции по измерению крышка люка должна быть плотно закрыта.

4.6. Каретка по стенке резервуара должна перемещаться плавно, без ударов о стенку.

4.7. Поверитель, производящий отсчеты по линейке, не должен стоять под кареткой во время движения ее по стенке.

4.8. Измерения резервуаров во время грозы категорически запрещены.

5. ПРОВЕДЕНИЕ ГРАДУИРОВКИ

5.1. Измерение длины окружности первого пояса

5.1.1. Измерение длины окружности проводят на высоте 1100 +/- 50 мм от днища для резервуара с высотой пояса 1,5 м и 1500 +/- 50 мм с высотой пояса 2 м (3/4 высоты первого пояса).

Примечание. При наличии деталей, мешающих измерению длины окружности, допускается смещение исходного сечения по высоте.

5.1.2. Для измерения длины окружности резервуаров вместимостью 100 - 200 м3 рекомендуется применять рулетку РЗ-10, вместимостью 300 - 2000 м3 - рулетку РЗ-20, вместимостью 3000 - 50000 м3 - рулетку РЗ-30.

5.1.3. Перед измерением длины окружности на высоте, указанной в п. 5.1.1, через каждые 10 м наносят горизонтальные отметки мелом на стенке резервуара.

5.1.4. По нанесенным отметкам рулетку укладывают на стенке резервуара.

5.1.5. Начальную точку измерения длины окружности выбирают на стенке в произвольном месте и отмечают двумя взаимно перпендикулярными штрихами при помощи отметчика.

5.1.6. Конец ленты рулетки укладывают нижней кромкой по горизонтальному штриху и конечную отметку шкалы рулетки совмещают с вертикальным штрихом начальной точки измерения на стенке резервуара.

5.1.7. При измерении лента рулетки должна быть натянута, плотно прилегать к стенке резервуара и не перекручиваться.

5.1.8. Натяжение рулетки осуществляют при помощи динамометра усилием 100 Н (10 кгс), закрепленного со стороны начала шкалы рулетки.

5.1.9. После создания необходимого натяжения против начальной отметки шкалы рулетки на стенке отмечают вертикальный штрих, а по нижней кромке ленты - горизонтальный.

5.1.10. Последующие укладки рулетки производят в том же порядке.

5.1.11. При измерении необходимо следить, чтобы нулевое деление рулетки совпадало с конечным штрихом предыдущей укладки.

5.1.12. Длину окружности измеряют не менее двух раз.

5.1.13. Начальную точку второго измерения смещают по горизонтали от начала первого не менее чем на 0,5 м.

5.1.14. В протокол измерений заносят число полных уложений рулетки и длину остатка (см. обязательное Приложение 1).

5.1.15. Расхождение между результатами двух измерений не должно превышать 0,01% длины окружности.

5.1.16. При расхождении, превышающем указанное в п. 5.1.15, измерения следует повторить. Для дальнейшей обработки результатов измерения длины окружности берут среднее значение двух измерений, расхождение между которыми не превышает допускаемое.

5.1.17. При измерении длины вносят поправки, учитывающие увеличение длины окружности при обходе рулеткой вертикальных сварных соединений, накладок и др.

5.1.18. Поправку на обход рулеткой накладок и других выступающих деталей, находящихся на высоте исходного сечения, определяют при помощи металлической скобы длиной 600 - 1000 мм (см. справочное Приложение 2, черт. 1). Выступающую часть на высоте исходного сечения перекрывают скобой и на стенке резервуара у обоих концов скобы наносят штрихи. Затем, плотно прижимая ленту рукой к стенке резервуара, измеряют длину дуги, находящуюся между этими штрихами. Скобу переносят на свободное место в этом же исходном сечении первого пояса, отмечают штрихами и измеряют расстояние между ними рулеткой, плотно прижимая ленту к стенке резервуара. Разность между первым и вторым измерениями длины дуги даст величину поправки, которая должна быть учтена при вычислении длины окружности первого пояса.

5.2. Измерение радиальных отклонений образующих резервуара от вертикали

5.2.1. Измерение радиальных отклонений образующих резервуара от вертикали производят при помощи измерительной каретки с отвесом (черт. 1) или каретки и теодолита (черт. 2).

Примечание. При скорости ветра более 5 м/с для выполнения измерений радиальных отклонений следует применять каретку и теодолит.

5.2.2. При измерении заполненных резервуаров длину окружности исходного сечения первого пояса размечают на 12 равных частей. При измерениях порожних резервуаров число точек разметки первого пояса должно быть не менее 24 для резервуаров вместимостью 700 м3, 18 - 1000 м3, 16 - 2000 м3, 15 - 3000 м3, 40 - 5000 м3, 18 - вместимостью от 10000 до 50000 м3. Разметку начинают от лестницы, точки разметки нумеруют.

5.2.3. При определении радиальных отклонений образующих резервуаров от вертикали кареткой с отвесом измеряют расстояние

от стенки резервуара до нити отвеса, проходящей через точки разметки (см. черт. 1).

Для установки измерительной каретки на резервуаре у края резервуара на штанге с некоторым возвышением над кровлей крепят блок, через который перекидывают тяговый канат для подъема каретки, нить отвеса закрепляют на штанге. Отвес и блок для подъема каретки должны свободно перемещаться по кровле резервуара.

Для перехода от одной точки разметки к другой каретку опускают на землю, а штангу со всей оснасткой передвигают по кровле резервуара.

Расстояния от стенки резервуара до нити отвеса отсчитывают по стальной измерительной линейке. Линейку устанавливают в середине первого пояса при помощи магнитного держателя перпендикулярно к стенке резервуара поочередно в каждой точке разметки. Начало шкалы располагается у стенки резервуара.

Отсчеты производят при передвижении каретки вдоль образующей, проходящей от точки разметки первого пояса к точкам измерения на верхних поясах.

1 - колесо каретки; 2 - каретка; 3 - отвес;

4 - магнитный держатель; 5 - шкала для отсчета отклонения;

6 - блок; 7 - штанга

Черт. 1

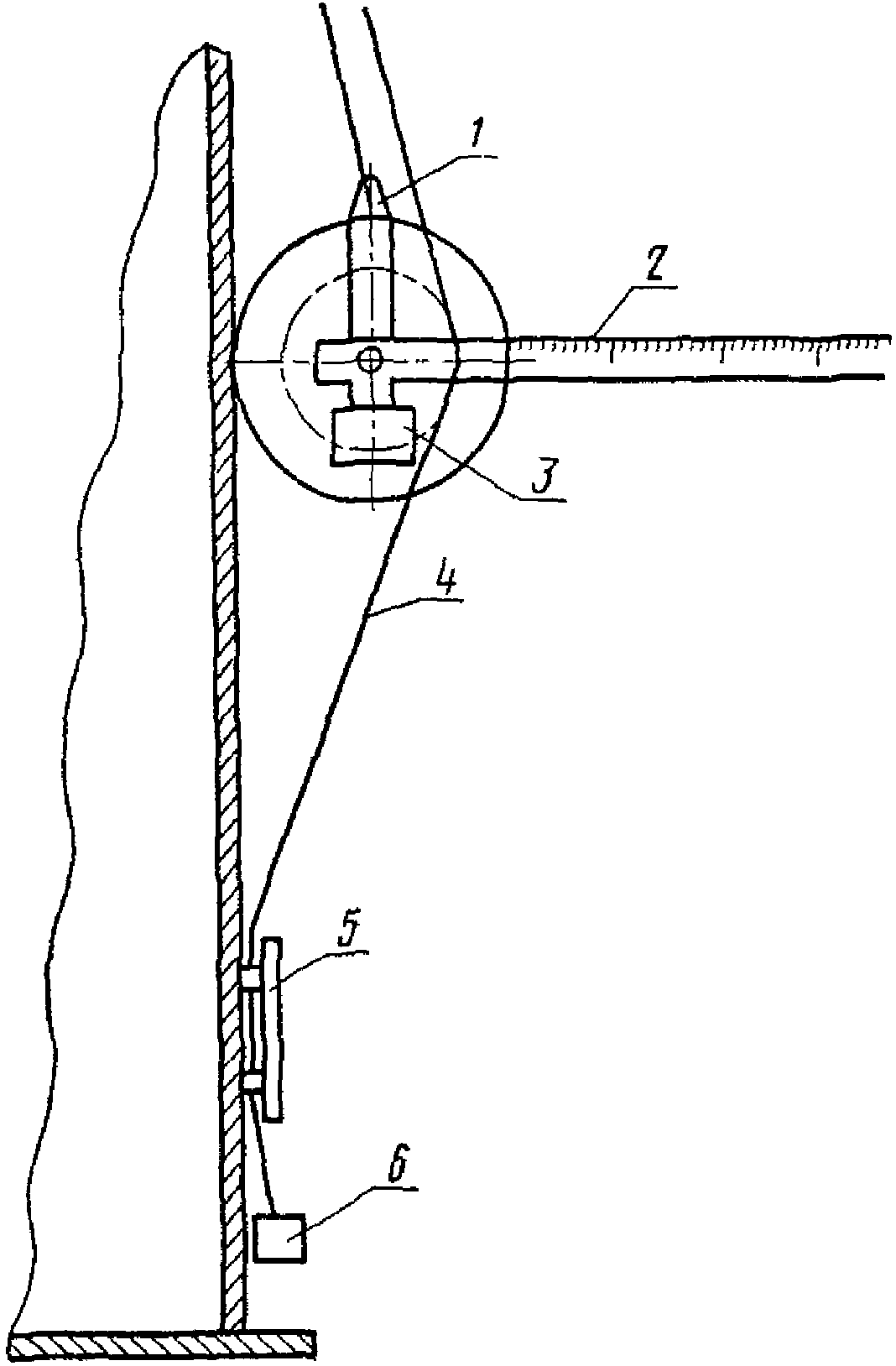

1 - каретка; 2 - линейка; 3 - противовес; 4 - струна;

5 - магнитный держатель; 6 - груз

Черт. 2

Измерения вдоль каждой образующей резервуара начинают с точки разбивки первого пояса. На каждом следующем поясе измерения производят в трех сечениях: среднем, находящемся в середине пояса, в нижнем и верхнем, расположенных на расстоянии 50 - 100 мм от горизонтального сварного шва.

Измерение расстояния от нити отвеса до стенки резервуара производят в тот момент, когда каретка установлена в намеченной точке при неподвижном отвесе. Результаты заносят в таблицу (см. обязательное Приложение 1).

5.2.4. Измерение радиальных отклонений образующих резервуара от вертикали при помощи каретки с укрепленной на ее оси линейкой и теодолита производят при установке теодолита перпендикулярно линейке на расстоянии от стенки, обеспечивающем удобное наведение трубы, но не менее 10 м от измеряемой образующей (см. черт. 2).

Для исключения смещения каретки при ее движении по стенке струна с грузом должна быть закреплена магнитным держателем.

Измерения начинают с установки каретки на высоте исходного сечения, далее перемещают каретку вверх в порядке, указанном в п. 5.2.3.

Теодолит устанавливают в рабочее положение и наводят вертикальную нить сетки трубы на штрих шкалы, кратный 1 см, примерно в середине линейки. Конец шкалы линейки находится у оси каретки.

Отсчеты снимают по шкале линейки при последовательной установке каретки в точках измерения при зафиксированном положении горизонтального круга теодолита. Результаты заносят в таблицу (см. обязательное Приложение 1).

Примечание. При измерении радиальных отклонений образующих резервуаров с трубой орошения применяют для подвески каретки приспособление (см. справочное Приложение 2, черт. 2), а для резервуаров с плавающей крышей - приспособление (см. справочное Приложение 2, черт. 3).

5.3. Определение поправки на вместимость резервуара за счет неровностей днища

5.3.1. Определение поправки на вместимость резервуара за счет неровностей днища производится одним из следующих способов:

1 - заполнением жидкостью неровности днища из другого градуированного резервуара;

2 - наливом на "водяную подушку";

3 - нивелированием днища.

Примечание. Целесообразность применения того или иного способа решается индивидуально для каждого резервуара.

5.3.2. По первому способу подготавливают измеряемый и ранее градуированный резервуары.

Подготовка состоит в заполнении трубопроводов, соединяющих эти резервуары, измерении уровня в градуированном резервуаре и определении вместимости резервуара по градуировочной характеристике (см. справочное Приложение 3).

Из градуированного резервуара жидкость перекачивают в измеряемый резервуар, находящийся в порожнем состоянии, до уровня 1,5 - 2 м. Определяют объемы перекаченной жидкости по градуированному

и измеряемому

резервуарам.

5.3.3. По второму способу вместимость днища определяют посредством заполнения воды под слой нефтепродукта, находящегося в данном резервуаре. Сначала в резервуаре измеряют уровень нефтепродукта, затем заполняют водой до уровня 0,5 - 0,6 м, то есть выше неровностей днища. Через 15 - 20 мин после заполнения измеряют уровень нефтепродукта рулеткой с водочувствительной лентой. По измеренным уровням определяют объемы нефтепродукта до и после заполнения водой.

5.3.4. По третьему способу производят нивелирование ряда точек днища с последующим вычислением поправки на вместимость за счет неровностей днища.

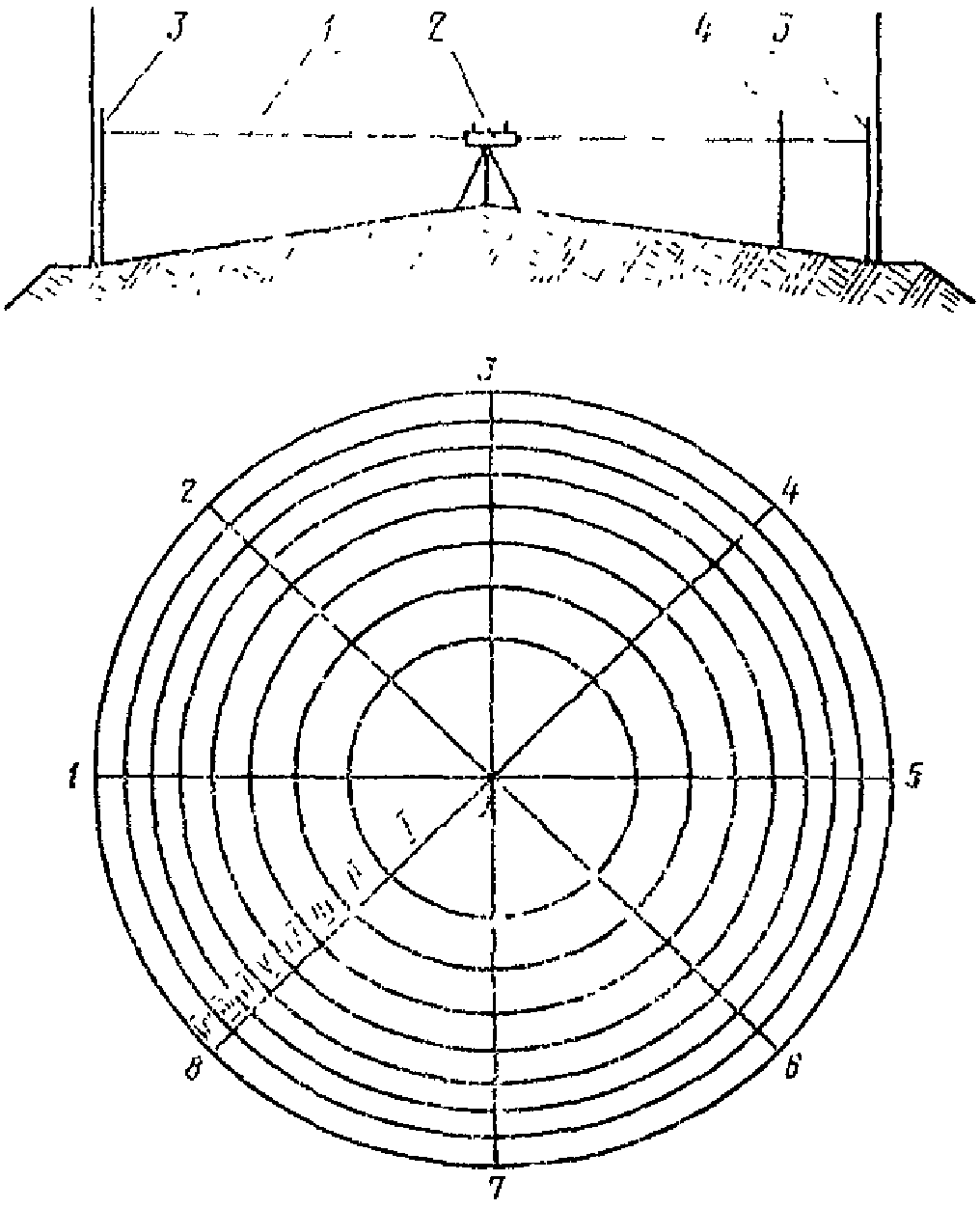

1 - горизонт нивелира; 2 - нивелир; 3 - рейка;

4 - рейка в точке касания лота рулетки

Черт. 3

Перед выполнением нивелирования необходимо разметить на днище точки пересечения концентрических окружностей (I, II, III, ... VIII) с радиусами (0-1, 0-2, 0-3, ... 0-8) (см. черт. 3) и точку касания лота рулетки на днище.

Положение восьми радиусов находят делением внутреннего периметра резервуара по первому поясу на 8 равных частей, а положение восьми концентрических окружностей определяют откладыванием от центра днища расстояний, равных 0,35R; 0,50R; 0,61R; 0,71R; 0,79R; 0,86R; 0,93R; R. Измерительные точки на днище маркируют. Положение точки касания лота рулетки на днище резервуара находят, опуская рулетку с лотом через замерный люк.

Для нивелирования днища резервуара нивелир устанавливают в центре днища.

По рейке, устанавливаемой последовательно на пересечениях концентрических окружностей с радиальными линиями и в точке касания лота, отсчитывают нивелиром.

Примечание. Отсчеты производят по черной стороне рейки и контролируют по красной стороне.

Полученные по рейке отсчеты записывают в табл. 2.

Таблица 2

Номера радиусов	Номера концентрических окружностей
Номера радиусов	0	I	II	III	IV	V	VI	VII	VIII
1
2
3
4
5
6
7
8

5.4. Измерение температуры жидкости и окружающего воздуха

5.4.1. Температуру жидкости измеряют ртутным термометром.

5.4.2. Среднюю температуру

жидкости в градусах Цельсия определяют по формуле

, (1)

где

- температуры проб, отобранных из верхнего, среднего и нижнего слоев жидкости в соответствии с ГОСТ 2517-69, °C.

5.4.3. Температуру

окружающего воздуха измеряют в теневой части вблизи резервуара ртутным термометром с ценой деления 0,5 °C.

5.5. Измерение базовой высоты резервуара

5.5.1. Базовую высоту измеряют рулеткой с лотом не менее двух раз. Расхождение между двумя измерениями не должно превышать 1 мм.

Принимают среднее значение базовой высоты

, мм, по результатам двух измерений

, (2)

где

- результаты двух измерений базовой высоты.

Среднее значение базовой высоты округляют до целых значений и наносят на крышке люка.

5.6. Результаты определения размеров и проверки технического состояния резервуаров оформляют актом (см. обязательное Приложение 1).

6. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ

6.1. Вычисление длины наружной окружности 1-го пояса

6.1.1. Длину наружной окружности

, мм, 1-го пояса вычисляют по формуле

, (3)

где

- результаты двух измерений длины окружности исходного сечения 1-го пояса;

- поправка на обход выступающих частей;

- температурная поправка.

6.1.2. Поправка

складывается из поправки на обход вертикальных сварных швов, выбираемой из табл. 3, и поправок на обход других выступающих частей, определяемых скобой.

Таблица 3

Вместимость резервуара, м3	100	200	300	400	700	1000	2000	3000
Поправка на обход вертикальных сварных швов, мм	1,0	1,5	2,0	2,0	2,0	2,5	3,0	3,5

Продолжение табл. 3

Вместимость резервуара, м3	5000	10000	15000	20000	30000	50000
Поправка на обход вертикальных сварных швов, мм	4,0	6,0	7,0	8,0	8,0	8,0

6.1.3. Температурную поправку

, мм, вычисляют по формуле

, (4)

где

- коэффициент линейного расширения стали,

;

- температура жидкости в резервуаре, °C.

- температура окружающего воздуха, °C.

Примечание. Значение

округляют до миллиметра.

6.2. Вместимость

, м3, пояса правильного цилиндра вычисляют по формуле

, (5)

где

- высота соответствующего пояса, принимаемая по исполнительной документации или по данным измерения, м;

- длина окружности первого пояса, м.

6.3. Вычисление средних радиальных отклонений образующих резервуара от вертикали

6.3.1. Результаты измерений расстояний

заносят в табл. 4.

Таблица 4

Номера поясов	Расположение точек на поясе	Расстояния , мм
Номера поясов	Расположение точек на поясе	1	2	3	4	5	6	7	8	9	10	11	12
I
II	Н С В

6.3.2. Среднее расстояние

для I пояса вычисляют по формуле

. (6)

6.3.3. Среднее расстояние

для верхнего пояса вычисляют по формуле

. (7)

6.3.4. Среднее расстояние

для остальных поясов вычисляют по формуле

. (8)

где

- расстояния в нижнем, среднем и верхнем сечениях соответствующего пояса;

m - количество образующих резервуара.

Примечание. Значения

округляют до миллиметра.

6.3.5. Средние радиальные отклонения

с учетом толщины стенки вычисляют по формуле

, (9)

где

- толщина стенки резервуара в рассматриваемом поясе, принимаемая по исполнительной документации или по данным измерения, мм.

6.4. Поправку

на отклонение пояса резервуара от правильного цилиндра вычисляют по формуле

. (10)

6.5. Поправку

на упругую деформацию стенки от гидростатического давления в зависимости от уровня жидкости в резервуаре определяют в общем виде по формуле

, (11)

где

- плотность нефтепродукта, кг/м3;

- длина окружности резервуара, м;

h - высота рассматриваемого пояса, м;

- высота заполнения резервуара, м;

- расстояние от днища резервуара до середины рассматриваемого пояса, м;

- толщина стенки рассматриваемого пояса, мм;

E - модуль упругости материала, для стали

Поправка

должна быть внесена в градуировочную характеристику резервуара.

При расчете исходных величин для резервуара каждого типа можно пользоваться поправками

, приведенными в табл. 5 и 6. Эти поправки подсчитаны для разных типов резервуаров при средней плотности 850 кг/м3 нефтепродукта и высоте заполнения измеренного резервуара

, где H - высота резервуара, м.

Поправки

, подсчитанные для порожних резервуаров тех же типов, приведены в табл. 7 и 8.

6.6. Вычисление поправки на вместимость резервуара за счет неровностей днища.

6.6.1. Поправку

на вместимость резервуара за счет неровностей днища вычисляют по первому способу (п. 5.3.2) по формуле

, (12)

где

- объем жидкости, определенный в измеряемом резервуаре, м3;

- объем жидкости, определенный по ранее градуированному резервуару, м3.

6.6.2. Поправку

на вместимость резервуара за счет неровностей днища вычисляют по второму способу (п. 5.3.3) по формуле

, (13)

где

- объем нефтепродукта в резервуаре, определенный при отсутствии водяной подушки, м3;

- объем нефтепродукта в резервуаре, определенный при наличии водяной подушки, м3.

6.6.3. Поправку

, м3, на вместимость резервуара за счет неровностей днища вычисляют по третьему способу (п. 5.3.4) по формуле

, (14)

где

- сумма превышений центральной точки относительно контура днища, м;

- сумма превышений точек концентрической окружности I относительно контура днища, м;

- сумма превышений точек концентрических окружностей II - VII относительно контура днища, м.

Примечание. Если поправка имеет отрицательное значение за счет неровностей днища, то ее прибавляют к значению вместимости резервуара.

Таблица 5

Поправки на упругую деформацию стенки от гидростатического

давления для заполненных резервуаров, построенных по типовым

проектам N 7-02-99/62-95/62, 7-02-271-272, 80729, 83039, м3

Номер пояса	Вместимость резервуара, м3
Номер пояса	700	1000	2000	3000	5000	10000	20000	50000	50000
I	-0,084	-0,125	-0,229	-0,394	-0,559	-1,322	-3,140	-8,520	-9,406
II	-0,053	-0,090	-0,200	-0,322	-0,494	-1,112	-2,602	-7,255	-8,053
III	-0,013	-0,023	-0,143	-0,205	-0,354	-0,741	-2,022	-6,251	-7,197
IV	+0,029	+0,045	-0,093	-0,161	-0,183	-0,304	-0,666	-4,515	-5,528
V	+0,070	+0,112	+0,021	+0,044	+0,032	-0,083	+0,709	-1,748	-4,409
VI	+0,051	+0,081	+0,172	+0,251	+0,355	+0,726	+2,108	+0,982	-2,229
VII			+0,293	+0,447	+0,709	+1,643	+3,376	+6,663	+0,968
VIII			+0,179	+0,340	+0,494	+1,193	+2,237	+12,343	+4,166
IX								+8,301	+7,365
X									+10,563
XI									+13,761

Примечание. Для резервуаров вместимостью менее 700 м3 поправки на упругую деформацию не вводятся.

Таблица 6

Поправки на упругую деформацию стенки от гидростатического

давления для заполненных резервуаров, построенных

по типовым проектам N 704-1-67-71 (1972 г.), м3

Номер пояса	Вместимость резервуара, м3
Номер пояса	5000	10000	15000	20000	30000
I	-0,522	-1,437	-2,127	-3,008	-4,724
II	-0,444	-1,289	-1,886	-2,558	-4,147
III	-0,394	-1,129	-1,612	-2,162	-3,460
IV	-0,355	-0,913	-1,289	-1,918	-2,449
V	-0,178	-0,712	-0,935	-1,410	-1,397
VI	+0,069	-0,300	-0,370	-0,583	-0,222
VII	+0,266	+0,140	+0,193	+0,282	+0,502
VIII	+0,464	+0,510	+0,790	+1,072	+1,676
IX	+0,690	+0,980	+1,386	+1,899	+2,879
X	+0,404	+1,343	+1,869	+2,726	+3,739
XI		+1,759	+2,514	+3,554	+4,895
XII		+1,048	+1,467	+2,106	+2,711

Таблица 7

Поправки на упругую деформацию стенки от гидростатического

давления для порожних резервуаров, построенных по типовым

проектам N 7-02-99/62-95/62, 7-02-271-272, 80729, 83039, м3

Номер пояса	Вместимость резервуара, м3
Номер пояса	700	1000	2000	3000	5000	10000	20000	50000	50000
I	+0,010	+0,013	+0,014	+0,027	+0,043	+0,097	+0,237	+0,572	+0,458
II	+0,031	+0,044	+0,064	+0,107	+0,140	+0,322	+0,774	+1,869	+1,487
III	+0,051	+0,076	+0,100	+0,170	+0,259	+0,580	+1,376	+3,432	+2,632
IV	+0,072	+0,095	+0,150	+0,268	+0,376	+0,854	+2,065	+5,378	+3,833
V	+0,093	+0,125	+0,207	+0,349	+0,537	+1,225	+2,753	+7,437	+5,292
VI	+0,054	+0,090	+0,286	+0,429	+0,720	+1,676	+3,419	+10,450	+6,922
VII			+0,350	+0,626	+0,881	+2,143	+4,108	+13,196	+8,524
VIII			+0,193	+0,367	+0,537	+1,305	+2,581	+16,057	+10,126
IX								+20,366	+11,699
X									+13,330
XI									+14,101

Таблица 8

Поправки на упругую деформацию стенки от гидростатического

давления для порожних резервуаров, построенных по типовым

проектам N 704-1-67-71 (1972 г.), м3

Номер пояса	Вместимость резервуара, м3
Номер пояса	5000	10000	15000	20000	30000
I	+0,030	+0,067	+0,097	+0,150	+0,215
II	+0,098	+0,215	+0,322	+0,432	+0,645
III	+0,167	+0,376	+0,532	+0,752	+1,182
IV	+0,267	+0,551	+0,790	+1,091	+1,719
V	+0,355	+0,725	+1,080	+1,297	+2,192
VI	+0,473	+0,940	+1,338	+1,918	+2,794
VII	+0,562	+1,168	+1,660	+2,313	+3,245
VIII	+0,690	+1,343	+1,886	+2,745	+3,782
IX	+0,779	+1,585	+2,224	+3,140	+4,319
X	+0,424	+1,759	+2,514	+3,554	+4,856
XI		+1,974	+2,788	+3,986	+5,351
XII		+1,101	+1,531	+2,219	+2,901

6.6.4. Поправку

на изменение начала градуировочной характеристики резервуара (установление нулевой отметки измерения уровня) от положения лота рулетки на днище резервуара вычисляют по формуле

, (15)

где

- среднее значение отсчетов по рейке, установленной по периметру резервуара, мм;

- отсчет по рейке, установленной на днище резервуара в точке касания лота рулетки, мм.

Поправка

должна быть внесена в градуировочную характеристику резервуара или приложена к ней.

6.7. Поправку

на объем внутренних деталей (пароподогреватели, центральная стойка, тумба, кожух пробоотборника, защитная труба ручного измерения, опорные стойки, кронштейны и т.д.) определяют по исполнительной документации с учетом их расположения по высоте от днища резервуара.

При отсутствии исполнительной документации объем и высоту расположения внутренних деталей определяют по результатам непосредственных измерений этих деталей.

6.8. Вместимость V резервуара, соответствующая измеренному уровню H жидкости, определяют по формуле

, (16)

где

- вместимость правильного цилиндра, м3;

- поправка на отклонение стенки резервуара от правильного цилиндра, м3;

- поправка на упругую деформацию стенки резервуара от гидростатического давления, м3;

- поправка за счет неровностей днища, м3;

- поправка на объем внутренних деталей, м3.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ГРАДУИРОВКИ

7.1. По результатам обработки измерений заполняют таблицу исходных данных для составления градуировочной характеристики резервуара: при ручной обработке (табл. 9) и при обработке на ЭВМ (табл. 10).

Таблица 9

Исходные данные для составления градуировочной

характеристики резервуара при ручной обработке

Номер пояса	Расстояние измеряемого сечения от днища H, м	Вместимость правильного цилиндра данного сечения , м3	Поправки				Вместимость пояса V, м3	Вместимость резервуара V, м3	Вместимость, соответствующая одному сантиметру пояса , м3
Номер пояса	Расстояние измеряемого сечения от днища H, м	Вместимость правильного цилиндра данного сечения , м3	на отклонение стенки от правильного цилиндра , м3	на деформацию от гидростатического давления, , м3	за счет неровностей днища , м3	на объем внутренних деталей , м3	Вместимость пояса V, м3	Вместимость резервуара V, м3	Вместимость, соответствующая одному сантиметру пояса , м3
I
II
III

Таблица 10

Исходные данные для составления градуировочной

характеристики резервуара на ЭВМ

Нефтебаза _________________________________

Резервуар N _________________________________

Высота поясов
I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII
1	2	3	4	5	6	7	8	9	10	11	12

Продолжение табл. 10

Длина наружной окружности I-го пояса, м	Неровности днища		Внутренние детали
Длина наружной окружности I-го пояса, м	Объем, м3	Высота, м	Объем, м3	Высота расположения, м
13	14	15	16	17

Продолжение табл. 10

Внутренние детали		Внутренние детали		Жидкость при измерении
Объем, м3	Высота, м	Объем, м3	Высота, м	Плотность, кг/м3	Высота уровня, м
18	19	20	21	22	23

Продолжение табл. 10

Толщина стенки поясов
I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII
24	25	25	27	23	29	30	31	32	33	34	35

Продолжение табл. 10

Среднее расстояние от стенки поясов до базовой вертикали, мм
I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII
36	37	38	39	40	41	42	43	44	45	46	47

Продолжение табл. 10

Плотность хранимого нефтепродукта, кг/м3	Плавающее покрытие		Число заполненных поясов при измерении	Тип резервуара	Номер резервуара
Плотность хранимого нефтепродукта, кг/м3	Масса, кг	Расстояние от днища, м	Число заполненных поясов при измерении	Тип резервуара	Номер резервуара
48	49	50	51	52	53

Продолжение табл. 10

Тип соединения поясов	Поправка	Наименование нефтебазы	Дата измерения
Тип соединения поясов	Поправка	Наименование нефтебазы	Число	Месяц	Год
54	55	56	57	58	59

Окончание табл. 10

N п/п	Должность	Фамилия	Подпись
60	61	62	63

7.2. Вместимость, соответствующую каждому поясу, вычисляют путем суммирования вместимостей правильного цилиндра, поправок на отклонение от правильного цилиндра, на деформацию от гидростатического давления, на неровность днища и объем внутренних деталей.

Примечание. Допускается прикладывать поправку за счет неровностей днища к градуировочной характеристике резервуара.

7.3. Вместимость резервуара вычисляют последовательным суммированием значений вместимостей каждого пояса.

7.4. В последней колонке таблицы (см. табл. 9) приводят значения вместимостей одного сантиметра в пределах данного пояса.

7.5. Последовательно суммируя значения вместимостей каждого сантиметра в пределах данного пояса, вычисляют значения вместимости резервуара с интервалом 1 см.

Примечание. Значения вместимости округляют до пяти значащих цифр. При этом для вместимости до 10 м3 округляют до 0,001 м3.

7.6. Значения вместимостей, составленные до максимального проектного уровня заполнения, заносят в градуировочную характеристику резервуара (см. табл. 11).

Таблица 11

Градуировочная характеристика

на стальной вертикальный цилиндрический

резервуар N__________, установленный на__________

Уровень заполнения, см	Вместимость, м3	Уровень заполнения, см	Вместимость, м3	Уровень заполнения, см	Вместимость, м3

7.7. В дополнение к градуировочной характеристике составляют таблицу средних по высоте каждого пояса резервуара значений вместимости одного сантиметра, разбитого по миллиметрам (см. табл. 12).

Таблица 12

Среднее значение вместимости

дробных частей сантиметра вертикального цилиндрического

стального резервуара N__________

Уровень заполнения, мм	Вместимость, м3	Уровень заполнения, мм	Вместимость, м3	Уровень заполнения, мм	Вместимость, м3
1		4		7
2		5		8
3		6		9

7.8. Геометрический метод при соблюдении требований, изложенных в стандарте, позволяет определить вместимость вертикальных цилиндрических стальных резервуаров с относительной погрешностью при доверительной вероятности 0,95 не более: +/- 0,25% - для резервуаров вместимостью 100 - 200 м3; +/- 0,2% - 300 - 3000 м3; 0,1% - 5000 - 50000 м3.

8. ОПРЕДЕЛЕНИЕ ОБЪЕМА НЕФТИ И НЕФТЕПРОДУКТА В РЕЗЕРВУАРЕ

8.1. Определение объема нефти и нефтепродукта при наличии плавающего покрытия (понтона, плавающей крыши) в резервуаре

8.1.1. Поправка на наличие плавающего покрытия должна быть определена одним из следующих способов:

исключением объема, вытесненного плавающим покрытием;

внесением поправки на изменение уровня нефти и нефтепродукта.

8.1.2. Объем, вытесненный плавающим покрытием

, м3, определяют по формуле

, (17)

где

- масса плавающего покрытия с учетом находящегося на нем оборудования, кг;

- плотность нефтепродукта, кг/м3.

Фактический объем

, м3, в резервуаре определяют по формуле

, (18)

где

- объем нефтепродукта, определяемый по градуировочной характеристике резервуара.

8.1.3. Поправку

, мм, на изменение уровня нефтепродукта от наличия плавающего покрытия вычисляют по формуле

, (19)

где

- длина окружности резервуара, м.

Фактическую высоту уровня H, мм, нефтепродукта в резервуаре с плавающим покрытием вычисляют по формуле

, (20)

где

- высота уровня нефтепродукта в резервуаре, мм.

Примечание. Поправку на наличие плавающего покрытия (понтона, плавающей крыши) при определении объема нефтепродукта в резервуаре учитывают в момент, когда плавающее покрытие находится на плаву.

8.2. Определение поправки на изменение температуры стенки относительно температуры градуировки

8.2.1. Поправку

, м3, на объем нефтепродукта от изменения температуры стенки вычисляют по формуле

, (21)

где V - объем нефтепродукта, определенный по градуировочной характеристике резервуара, м3;

- коэффициент линейного расширения стали;

- температура окружающего воздуха, °C;

- температура нефтепродукта, °C.

8.2.2. Фактический объем нефтепродукта, находящегося в резервуаре с учетом его температуры, вычисляют по формуле

. (22)

Примечание. Знак "+" или "-" принимается в зависимости от знака, полученного по формуле (21).

8.2.3. Для определения фактического объема нефтепродукта, находящегося в резервуаре, можно пользоваться поправочным коэффициентом K (см. табл. 13).

Таблица 13

Поправочный коэффициент K на изменение объема нефтепродукта

в зависимости от температуры стенки

	K		K
-70	0,99832	-20	0,99952
-65	0,99844	-15	0,99964
-60	0,99856	-10	0,99976
-55	0,99868	-5	0,99988
-50	0,99880	+5	1,00012
-45	0,99892	+10	1,00024
-40	0,99904	+15	1,00036
-35	0,99916	+20	1,00048
-30	0,99928	+25	1,00060
-25	0,99940	+30	1,00072

Фактический объем

, м3, нефтепродукта в резервуаре с учетом поправочного коэффициента K вычисляют по формуле

, (23)

где V - объем, определенный по градуировочной характеристике резервуара;

K - поправочный коэффициент.

Приложение 1

Обязательное

ПРОТОКОЛ N

измерений вертикального резервуара

Дата проведения _______________________________________________________

Место проведения ______________________________________________________

Основание _____________________________________________________________

Тип и номер резервуара ________________________________________________

Характеристика резервуара: сварной, клепаный, плавающее покрытие ______

число поясов __________ расположение поясов __________

Жидкость в резервуаре при измерении ___________________________________

Уровень жидкости при измерении, м _____________________________________

Плотность жидкости, кг/м3 _____________________________________________

Средства измерения ____________________________________________________

Эскиз резервуара

1. Измерение длины окружности первого пояса на высоте 3/4 от днища резервуара.

Номер измерения	Число полных уложений рулетки	Длина остатка, мм	Поправка на обход накладок	Длина окружности, мм
1
2

Расхождение между измерениями _________________________________________

Допускаемое расхождение _______________________________________________

2. Измерение радиальных отклонений образующих резервуара от вертикали

Номера поясов

Точки измерения

Номера образующих резервуара

3/4h

III

VII

VIII

3. Определение вместимости днища:

заполнением жидкостью неровностей днища из другого градуированного резервуара

;

наливом на водяную подушку

;

нивелированием днища

Номера радиусов	Номера концентрических окружностей
Номера радиусов	0	I	II	III	IV	V	VI	VII	VIII
1
2
3
4
5
6
7
8

Примечание. Определение выполняется одним из указанных выше способов.

4. Измерение температуры жидкости

;

5. Измерение температуры окружающего воздуха:

6. Измерение базовой высоты

;

Подписи: _____________________

должность, ф.и.о.

_____________________

АКТ

"__"_____________198__г. УТВЕРЖДАЮ

город _________________ Директор ________________________

наименование

________________________

управления предприятия

____________________(__)

"__"_____________198__г.

Определение размеров резервуаров

Основание _____________________________________________________________

договор, приказ, распоряжение

Составлен комиссией в составе.

подрядчика ____________________________________________________________

должность, ф.и.о.

___________________________________________________________________________

Комиссия провела работу по определению размеров и технического

состояния резервуаров в количестве ___________ шт.

Комиссии были предъявлены.

а) резервуары;

б) паспорта на резервуары;

в) справка о наличии внутренних деталей с расположением по высоте;

г) справка о наличии плавающего покрытия,

д) справка о том, что резервуары прошли гидравлические испытания.

Комиссия отмечает, что

а) техническая документация на резервуары представлена в полном объеме;

б) резервуары находятся в технически исправном состоянии и пригодны к

эксплуатации;

в) полученные результаты измерений резервуаров (см. протоколы)

достаточны для составления градуировочных характеристик резервуаров.

Приложение: протоколы N _______________________________________________

___________________________________________________________________________

Подписи: _____________________

должность, ф.и.о.

_____________________

Приложение 2

Справочное

Скоба для измерения поправок

на обход рулеткой накладок и других выступающих частей

Черт. 1

Приспособление для подвески каретки при измерении

радиальных отклонений образующих резервуаров с трубой

орошения, расположенной на верхнем поясе

1 - держатель, полоса 3 x 30, 2 - уголок Б-45 x 45 x 3;

3 - уголок Б-45 x 45 x 3

Черт. 2

Приспособление для подвески каретки при измерении радиальных

отклонений образующих резервуаров с плавающей крышей

1 - держатель, полоса 3 x 30, 2 - уголок Б-50 x 50 x 4,

3 - уголок Б-50 x 50 x 4, 4 - уголок Б-50 x 50 x 4,

5 - уголок Б-50 x 50 x 4, длина 300 мм, 6 - уголок Б-50 x 50 x 4

Черт. 3

Приложение 3

Справочное

ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В СТАНДАРТЕ, И ИХ ОПРЕДЕЛЕНИЯ

Резервуар вертикальный цилиндрический стальной - металлический сосуд в форме стоящего цилиндра с плоским днищем, стационарный с кровлей или с плавающей крышей, служащий для хранения и измерения жидкостей

Вместимость резервуара - объем корпуса, ограниченный высотой налива с учетом возможных деформаций стенки и днища

Градуировочная характеристика резервуара - зависимость вместимости резервуара от уровня заполнения резервуара жидкостью, составленная в виде таблицы

Исходное сечение - сечение резервуара, в котором измеряется длина окружности и относительно которого подсчитываются радиальные отклонения стенки от правильного цилиндра

Плавающее покрытие - понтон или плавающая крыша, находящиеся внутри резервуара на поверхности жидкости, предназначенные для сокращения потерь нефти и нефтепродуктов от испарения

Базовая высота - расстояние по вертикали между днищем в точке касания лота рулетки и риской планки замерного люка.

Приложение 4

Справочное

1. ПРИМЕР ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ И ОПРЕДЕЛЕНИЯ ВМЕСТИМОСТИ

ВЕРТИКАЛЬНОГО ЦИЛИНДРИЧЕСКОГО СТАЛЬНОГО РЕЗЕРВУАРА

1.1. Данные резервуара

1.1.1. Номинальная вместимость резервуара - РВС-10000 N 31 рулонного изготовления по проекту N 7-02-271.

1.1.2. Число и расположение поясов - восемь поясов, сваренные встык

1.1.3. Толщина поясов - 14, 12, 11, 9, 7, 6, 6, 6 мм при высоте 1500 мм

1.1.4. Уровень нефтепродукта при градуировке - 10,5 м

1.1.5. Температура окружающего воздуха и нефтепродукта во время градуировки

1.2. Проведение измерений и обработка их результатов

1.2.1. Измерение длины окружности первого пояса на высоте 1100 мм от днища резервуара два раза рулеткой РЗ-30

Первое измерение -

Второе измерение -

Допускаемое расхождение между двумя измерениями

Вычисляют среднее значение длины окружности по формуле (3) настоящего стандарта

где

- поправку на обход вертикальных сварных швов принимают для РВС-10000 равной 6 мм из табл. 4 настоящего стандарта,

- температурную поправку вычисляют по формуле (4)

Округляют значение до миллиметра

1.2.2. Измерение радиальных отклонений образующих резервуара и обработка результатов измерения.

Значения радиальных отклонений от нити отвеса до точек измерений низа (Н), середины (С) и верха (В), поясов заносят в табл. 1.

По каждому поясу вычисляют среднее значение расстояний по формулам (6, 7, 8) настоящего стандарта.

Для I пояса:

;

для II пояса:

;

для III пояса:

и т.д.

Соответственно среднее значение радиальных отклонений образующих резервуара от вертикали с учетом толщины стенки вычисляют по формуле (9) настоящего стандарта.

Для I пояса

;

для II пояса

;

для III пояса

и т.д.

Полученные значения, округленные до миллиметра, также заносят в табл. 1.

1.2.3. Поправку

на вместимость резервуара за счет неровностей днища по третьему способу определяют посредством нивелирования днища после освобождения и очистки резервуара от нефтепродукта по формуле (14) настоящего стандарта.

Результаты нивелирования днища заносят в табл. 2, далее суммируют по вертикали и вычисляют

Для концентрических окружностей

и т.д.

Разность суммы отметок концентрических окружностей получают из выражения

и составляют для точки О

для окружности I

и т.д.

Таблица 1

мм

Номер пояса	Расположение точек на поясе	Расстояния
Номер пояса	Расположение точек на поясе	1	2	3	4	5	6	7	8	9	10	11	12
I	3/4h	249	253	254	252	252	253	251	251	250	250	254	251	252	14	-14
II	Н	256	256	255	251	251	255	252	242	248	246	250	254
	С	266	255	259	255	253	260	259	244	250	252	250	251	252	12	-12
	В	259	255	258	253	239	255	254	224	235	244	242	256
III	Н	258	254	257	253	239	254	253	226	236	244	242	256
	С	254	258	262	254	247	260	259	227	228	246	241	254	247	11	-16
	В	261	252	252	244	238	250	258	208	226	241	241	250
IV	Н	262	252	252	243	237	250	256	207	228	240	241	252
	С	270	258	259	248	242	261	266	207	226	225	234	248	243	9	-18
	В	272	251	260	245	241	252	258	196	211	220	230	243
V	Н	272	252	261	245	241	252	258	193	211	220	231	244
	С	265	254	262	252	242	264	274	176	214	228	236	249	240	7	-19
	В	277	250	260	246	235	256	266	178	201	202	228	255
VI	Н	278	249	260	245	234	256	268	178	200	203	226	255
	С	263	249	261	245	234	261	268	174	210	217	228	250	236	6	-22
	В	269	251	259	258	230	256	276	170	205	179	189	215
VII	Н	269	251	258	238	229	258	276	170	203	181	189	217
	С	264	252	261	239	230	260	283	159	200	190	193	205	226	6	-32
	В	280	250	257	232	214	235	280	156	193	193	185	199
VIII	Н	282	245	257	232	214	255	280	157	192	194	185	203
VIII	С	285	244	259	226	214	250	279	157	205	190	181	195	224	6	-34

Таблица 2

	0	I	II	III	IV	V	VI	VII	VIII
1	1152	1248	1335	1405	1443	1509	1514	1556	1591
2	1152	1260	1348	1397	1435	1501	1506	1533	1568
3	1152	1263	1344	1354	1392	1482	1487	1508	1543
4	1152	1258	1331	1435	1473	1469	1474	1525	1560
5	1152	1274	1321	1421	1459	1497	1502	1496	1531
6	1152	1281	1316	1436	1474	1464	1469	1535	1570
7	1152	1296	1314	1386	1424	1513	1518	1513	1548
8	1152	1280	1299	1426	1464	1509	1514	1494	1529
	9216	10160	10608	11260	11564	11944	11984	12160	12440
	3224	2280	1832	1180	0876	0496	0456	0280	0000
	3224	2280	5120						-
	-	-	-						1505

Затем разность отметок концентрических окружностей со II по VIII суммируют:

Подставляя значения из табл. 2 в формулу (14) настоящего стандарта, определяют поправку

1.2.4. Вместимость

пояса правильного цилиндра вычисляют по формуле (5) настоящего стандарта;

для I пояса и последующих поясов

1.2.5. Поправку

на отклонение пояса резервуара от правильного цилиндра вычисляют по формуле (10) настоящего стандарта;

для I пояса

;

для II пояса

;

для III пояса

и т.д.

Значения, подставляемые в формулу (10) настоящего стандарта, принимаются в метрах.

1.2.6. Поправку на деформацию от гидростатического давления каждого пояса для РВС-10000 принимают из табл. 4, 5 настоящего стандарта; для I пояса

; для II пояса

;

для III пояса

и т.д.

1.2.7. Поправка на объем внутренних деталей, определенная по проектным данным рабочего чертежа для РВС-10000, составила

Таблица 3

Исходные данные для составления

градуировочной характеристики резервуара

Номер пояса	Расстояния измеряемого сечения от днища H, м	Вместимость правильного цилиндра данного сечения , м3	Поправки				Вместимость пояса V, м3	Вместимость резервуара V, м3	Вместимость, соответствующая одному сантиметру пояса , м3
Номер пояса	Расстояния измеряемого сечения от днища H, м	Вместимость правильного цилиндра данного сечения , м3	на отклонение стенки от правильного цилиндра , м3	на деформацию от гидростатического давления , м3	за счет неровностей днища , м3	на объем внутренних деталей , м3	Вместимость пояса V, м3	Вместимость резервуара V, м3	Вместимость, соответствующая одному сантиметру пояса , м3
I	1,50	1377,6	-2,256	-1,322	127,07	1,583	1245,4	1245,4	8,30246
II	3,00	1377,6	-1,934	-1,112	-	-	1374,5	2619,9	9,16369
III	4,50	1377,6	-2,578	-0,741	-	-	1374,3	3994,2	9,16187
IV	6,00	1377,6	-2,900	-0,304	-	-	1374,4	5368,6	9,16264
V	7,50	1377,6	-3,602	-0,083	-	-	1374,4	6743,0	9,16303
VI	9,00	1377,6	-3,545	+0,726	-	-	1374,8	8117,8	9,16521
VII	10,50	1377,6	-5,156	+1,643	-	-	1374,1	9491,9	9,16058
VIII	12,00	1377,6	-5,479	+1,193	-	-	1373,3	10865,2	9,15543

1.3. Оформление результатов градуировки

1.3.1. Вычисленные значения вместимостей

;

для поясов заносят в табл. 8 настоящего стандарта.

1.3.2. Вместимость каждого пояса определяют суммированием вместимостей, указанных в формуле (16) с учетом их знаков;

для I пояса

;

для II пояса

;

для III пояса

и т.д.

1.3.3. Вместимость резервуара составляет V = 10865,2 м3.

1.3.4. Для составления градуировочной характеристики резервуара определяют вместимость

, соответствующую одному сантиметру данного пояса, которую вычисляют делением значений

на высоту пояса и заносят в табл. 3; для I пояса

1.3.5. Значения вместимости с интервалом в один сантиметр получают путем последовательного суммирования и заносят в табл. 4.

Таблица 4

Градуировочная характеристика вертикального цилиндрического

стального резервуара N 31, установленного на __________

Уровень заполнения, см	Вместимость, м3	Уровень заполнения, см	Вместимость, м3	Уровень заполнения, см	Вместимость, м3
1	8,303	226	1941,8
2	16,606	.	.	915	8255,3
.	.	.	.
.	.	.	.	916	8264,4
.	.	674	6046,7	917	8273,6
150	1245,4	675	6055,8	.	.
151	1254,5	.	.	.	.
.	.	.	.
.	.	.	.	.	.
.	.	814	7329,4	1049	9482,7
225	1932,7	815	7338,6	1050	9491,9

Полезная вместимость резервуара

при уровне заполнения H = 1050 см, V = 9491,9 м3

Таблица 5

Среднее значение вместимости дробных частей сантиметра

стального вертикального цилиндрического резервуара N 31

Уровень заполнения, мм	Вместимость, м3	Уровень заполнения, мм	Вместимость, м3	Уровень заполнения, мм	Вместимость, м3
1	0,916	4	3,664	7	6,412
2	1,832	5	4,580	8	7,328
3	2,748	6	5,496	9	8,244

2. ПРИМЕР ВЫПОЛНЕНИЯ ОПРЕДЕЛЕНИЯ ОБЪЕМА НЕФТЕПРОДУКТА

В РЕЗЕРВУАРЕ С ПОНТОНОМ

2.1. Данные резервуара:

2.1.1. Масса понтона - 57620 кг.

2.1.2. Температура окружающего воздуха - 15 °C.

2.1.3. Температура нефтепродукта в резервуаре - 45 °C.

2.1.4. Плотность нефтепродукта - 715 кг/м3.

2.1.5. Объем нефтепродукта в резервуаре по градуировочной характеристике при измеренном уровне H = 916 см составляет V = 8264,4 м3.

2.2. Объем нефтепродукта в резервуаре с учетом изменения температуры стенки составляет:

V = 8264,4 · 1,00024 = 8266,4 м3

при

Значение коэффициента K для температуры 10 °C принимают из табл. 10 настоящего стандарта.

2.3. Объем нефтепродукта в резервуаре с понтоном определяют исключением из объема, принятого по градуировочной характеристике, поправки на наличие понтона

где

- фактический объем нефтепродукта в резервуаре.

Приложение 5

Справочное

ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ

ГОСТ 8.380-80 И СТ СЭВ 1053-78

П. 3.1 ГОСТ 8.380-80 соответствует разд. 3 СТ СЭВ 1053-78.

Разд. 4 ГОСТ 8.380-80 соответствует разд. 4 СТ СЭВ 1053-78.

П. 5.1 ГОСТ 8.380-80 соответствует п. 5.3 СТ СЭВ 1053-78.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/57/gost_82857.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
