"ГОСТ ИСО 4379-2006. Подшипники скольжения. Втулки из медных сплавов"
(введен в действие Приказом Ростехрегулирования от 25.12.2008 N 684-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".

1. Подготовлен Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Федерального агентства по техническому регулированию и метрологии на основе собственного аутентичного перевода стандарта, указанного в пункте 4.

2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 344 "Подшипники скольжения".

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 29 от 24 июня 2006 г.).

За принятие проголосовали:

4. Настоящий стандарт идентичен международному стандарту ИСО 4379:1993 "Подшипники скольжения. Втулки из медных сплавов" (ISO 4379:1993 "Plain bearings. Copper alloy bushes").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении 1.

5. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 684-ст межгосударственный стандарт ГОСТ ИСО 4379-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.

6. Взамен ГОСТ 1978-81, ГОСТ 24832-81, ГОСТ 29201-91.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".

Настоящий стандарт устанавливает размеры и допуски для гладких и буртовых втулок с внутренним диаметром = 6 - 200 мм.

Настоящий стандарт распространяется на сплошные монометаллические втулки из медных сплавов подшипников скольжения с масляными отверстиями и масляными канавками или без них.

В настоящем стандарте использованы ссылки на следующие международные стандарты:

ИСО 1302:1992. Технические чертежи. Метод обозначения структуры поверхности

ИСО 2768-1:1989. Основные допуски. Часть 1. Допуски линейных и угловых размеров без указания отдельных допусков

ИСО 4382-1:1991. Подшипники скольжения. Медные сплавы. Часть 1: Литейные медные сплавы для сплошных и многослойных толстостенных подшипников скольжения

ИСО 4382-2:1991. Подшипники скольжения. Медные сплавы. Часть 2: Ковкие медные сплавы для сплошных подшипников скольжения

ИСО 12301:1992. Подшипники скольжения. Методы контроля геометрических показателей и показателей качества материалов [ГОСТ ИСО 12301-95 (ИСО 12301-92), IDT].

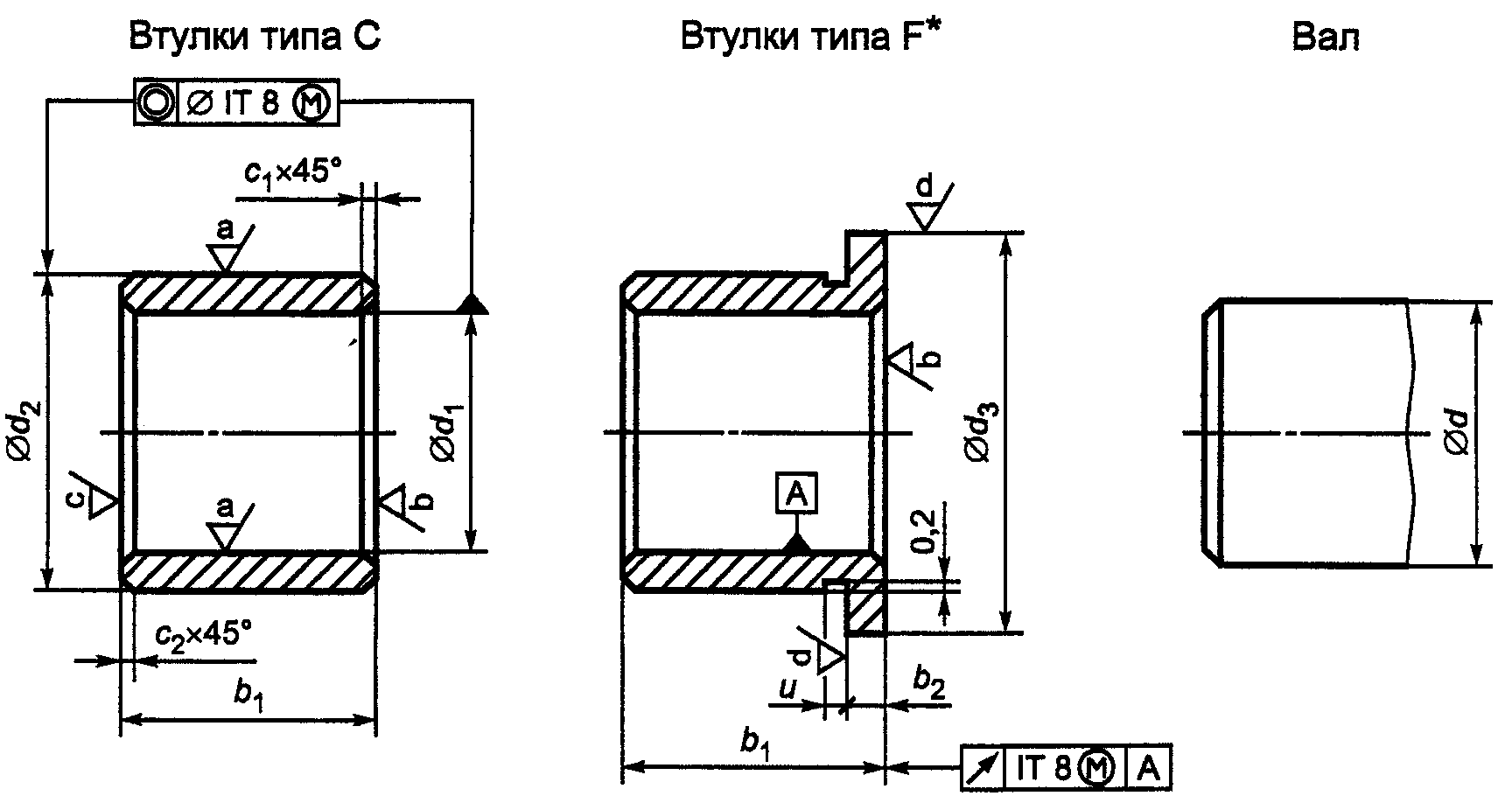

Размеры втулок приведены на рисунке 1 и в таблицах 1 и 2.

--------------------------------

<*> Другие размеры и конструктивные элементы в соответствии с типом C.

Допуски приведены в таблице 3.

Поля допусков, не регламентированные настоящим стандартом, должны быть указаны в обозначении номинального размера.

Размеры используют для определения значения IT в случае допуска на соосность.

Размеры используют для определения значения IT в случае осевого биения.

Конструктивные элементы, не регламентированные настоящим стандартом, выбирают по согласованию между изготовителем и заказчиком.

Литейные медные сплавы - по ИСО 4382-1.

Ковкие медные сплавы - по ИСО 4382-2.

Шероховатость поверхности, указанная согласно ИСО 1302 (см. рисунок 1), должна быть следующей:

Острые кромки следует притупить. Допускаются небольшие вмятины только на наружных поверхностях, если они не влияют на работу и установку втулок.

Предельные отклонения размеров с неуказанными допусками должны соответствовать полю допуска "m", указанному в ИСО 2768-1.

Наружная фаска x 45° специального обозначения не требует. Если используют фаску x 15°, то дополнительно в обозначении указывают "Y". Другие фаски - по согласованию между изготовителем и заказчиком.

Буртовые втулки типа F с канавкой или без нее (размер u) - по согласованию между изготовителем и заказчиком.

Примечание. Поля допусков, рекомендуемые в настоящем стандарте, применимы при любых нормальных применениях в конструкциях общего машиностроения. Соответствия, рекомендуемые в настоящем стандарте, следует проверять в случае, когда втулки используют в зоне гидродинамической смазки или когда они запрессованы или закреплены в корпусах редких конструкций и материала.

Методы контроля геометрических показателей и показателей качества материалов - по ИСО 12301.

Пример условного обозначения втулки типа C с внутренним диаметром = 20 мм, наружным диаметром = 24 мм и шириной = 20 мм, наружной фаской x 15° (Y), изготовленной из сплава CuSn8P согласно ИСО 4382-2:
