"ГОСТ 2.512-2011. Межгосударственный стандарт. Единая система конструкторской документации. Правила выполнения пакета данных для передачи электронных конструкторских документов. Общие положения"
(введен в действие Приказом Росстандарта от 03.08.2011 N 210-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ"), Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").

2. Внесен Федеральным агентством по техническому регулированию и метрологии.

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 12 мая 2011 г. N 39).

За принятие проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N 210-ст межгосударственный стандарт ГОСТ 2.512-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.

5. Введен впервые.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".

Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".

Настоящий стандарт распространяется на электронную конструкторскую документацию изделий машиностроения и приборостроения, выполненную в электронной форме или в форме электронного документа, и устанавливает правила выполнения пакета данных для передачи электронных конструкторских документов.

На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, учитывающие особенности конкретных видов техники и уточняющие процедуры выполнения пакета данных.

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2.051-2006. Единая система конструкторской документации. Электронные документы. Общие положения

ГОСТ 2.053-2006. Единая система конструкторской документации. Электронная структура изделия. Общие положения

ГОСТ 2.102-68. Единая система конструкторской документации. Виды и комплектность конструкторских документов

ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи

ГОСТ 2.106-96. Единая система конструкторской документации. Текстовые документы

ГОСТ 2.501-88. Единая система конструкторской документации. Правила учета и хранения

ГОСТ 2.511-2011. Единая система конструкторской документации. Правила передачи электронных конструкторских документов. Общие положения

ГОСТ 34.311-95. Информационная технология. Криптографическая защита информации. Функция хэширования.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1.

3.1.2.

3.1.3. безопасность информации (данных): Состояние защищенности информации (данных), при котором обеспечиваются ее (их) конфиденциальность, доступность и целостность* <1>.

--------------------------------

<1> Знаком "*" отмечены пункты стандарта, к которым даны комментарии в Приложении А.

3.1.4. конфиденциальность информации: Состояние информации, при котором доступ к ней осуществляют только субъекты, имеющие на него право.

3.1.5. целостность информации: Состояние информации, при котором отсутствует любое ее изменение либо изменение осуществляется только преднамеренно субъектами, имеющими на него право.

3.1.6. опись: Перечень документов, включенных в пакет электронных данных (документов).

3.1.7.

3.1.8.

3.2. Сокращения

В настоящем стандарте приняты следующие сокращения:

ДЭ - электронный конструкторский документ;

КД - конструкторский документ;

ПДЭ - пакет электронных данных (документов);

ЭСИ - электронная структура изделия;

ЭН - электронный носитель;

ЭЦП - электронная цифровая подпись;

PDM - компьютерная система управления данными.

4.1. В ПДЭ в общем случае включают:

- ЭСИ, выполненную в соответствии с ГОСТ 2.053;

- основной или полный комплект КД, сформированный на основе ЭСИ;

- один или несколько конструкторских документов;

- электронные библиотеки, справочники и классификаторы (или их фрагменты);

- наборы данных, подлежащих включению в документ (например, данные о проведении работ в период эксплуатации изделия);

- другие КД, относящиеся к изделию (прочие - по ГОСТ 2.102)*.

4.2. ДЭ, включаемые в ПДЭ, должны иметь в своих реквизитных частях код документа в зависимости от характера использования в соответствии с ГОСТ 2.104.

4.3. ПДЭ создается программным средством, которое должно обеспечивать формирование реквизитной части в соответствии с Приложением Б.

Допускается исключать из реквизитной части или вводить дополнительные реквизиты с учетом особенностей применения и обращения ДЭ.

На изделия, разрабатываемые по заказу Министерства обороны, исключение или добавление реквизитов должно быть согласовано с представительством заказчика.

4.4. Если контрактом (договором) на передачу подлинников оговорена их проверка, то они включаются в ПДЭ только после проведения этой проверки.

4.5. При формировании ПДЭ все изменения следует отражать в передаваемой документации.

4.6. Вместе с пакетом передают опись содержания пакета, которая содержит перечень передаваемых в пакете ДЭ. Опись может быть внутренняя и внешняя. В качестве описи рекомендуется использовать ведомость электронных документов в соответствии с ГОСТ 2.106, выполненную в электронной форме.

Примечание. Опись также может содержать дополнительные сведения о передаваемых ДЭ.

4.7. При согласовании справочников в PDM-системах или других системах управления данными (документами) необходимые данные формируются и передаются, как правило, отдельным ПДЭ.

4.8. Передаваемые ДЭ могут быть предварительно подвергнуты архивации и (или) шифрованию. Параметры архивации и шифрования должны быть указаны в контракте (договоре) на передачу ДЭ*.

4.9. Если ПДЭ передают с использованием электронного носителя, то данные записывают на этот носитель. При отсутствии ЭЦП в передаваемом ПДЭ для передачи оформляют информационно-удостоверяющие листы в соответствии с ГОСТ 2.051, которые передают вместе с электронным носителем (носителями).

4.10 После получения квитанции о приеме ПДЭ без ошибок в принимающей организации производят учетные записи в соответствии с требованиями ГОСТ 2.501.

5.1. Пакет данных состоит из:

- заголовка;

- содержательной части;

- реквизита;

- перечня сертификатов ЭЦП (при наличии);

- перечня ЭЦП (при наличии);

- контрольной суммы*.

5.2. Заголовок содержит идентификационную информацию о формате пакета и его версию. Заголовок всегда начинается со строки "<ETD BIN 2.0>", где 2.0 - номер версии формата файла пакета электронных документов. Размер заголовка - 13 байт.

5.3. Содержательная часть содержит информацию о структуре пакета, реквизиты пакета, реквизиты документов, входящих в пакет. Для хранения содержательной части ПДЭ используют два вида блоков данных: "папка" и "файл". Папка предназначена для передачи набора файлов и является аналогом папок на ЭН, хранения информации о файлах, которые в нее входят, а также для хранения реквизитов, относящихся к набору файлов, входящих в папку (включая рекурсивно входящие папки). Файл предназначен для хранения содержания документа (файла на ЭН), а также хранения реквизитов этого документа. Реквизиты, которые описывают пакет, папку или файл, располагаются последовательно при формировании пакета, и их содержание и взаимное расположение не может быть изменено.

5.3.1. Блок данных, описывающий папку, включает в себя:

- метку блока данных "D" (Directory);

- наименование блока данных;

- количество параметров и их содержимое (см. 5.3.3);

- количество входящих блоков данных и их содержимое.

5.3.2. Блок данных, описывающий файл, включает в себя:

- метку блока данных "F" (File);

- наименование блока данных;

- количество параметров и их содержимое;

- длину и содержание файла.

5.3.3. Параметры в файле пакета включают в себя:

- наименование параметра;

- значение параметра.

5.3.4. Перечень сертификатов ЭЦП включает в себя:

- количество применяемых сертификатов ЭЦП;

- размер и контейнер каждого сертификата ЭЦП*.

5.3.5. Перечень ЭЦП содержит информацию об ЭЦП, применяемых для удостоверения одного или группы элементов содержательной части, и количество ЭЦП. Для каждой ЭЦП записывают:

- номер блока данных или дополнительного блока реквизитов в рамках ПДЭ;

- номер сертификата, идентифицирующего подпись;

- наименование статуса, который присвоен этой подписью;

- наименование роли;

- дату и время;

- наименование системы ЭЦП;

- контрольную сумму данных, вычисленную по ЭЦП (по ГОСТ 34.311);

- вычисленное значение ЭЦП;

- комментарий.

5.4. В конце файла ПДЭ записывают контрольную сумму содержательной части, реквизитов, перечня сертификатов и перечня ЭЦП.

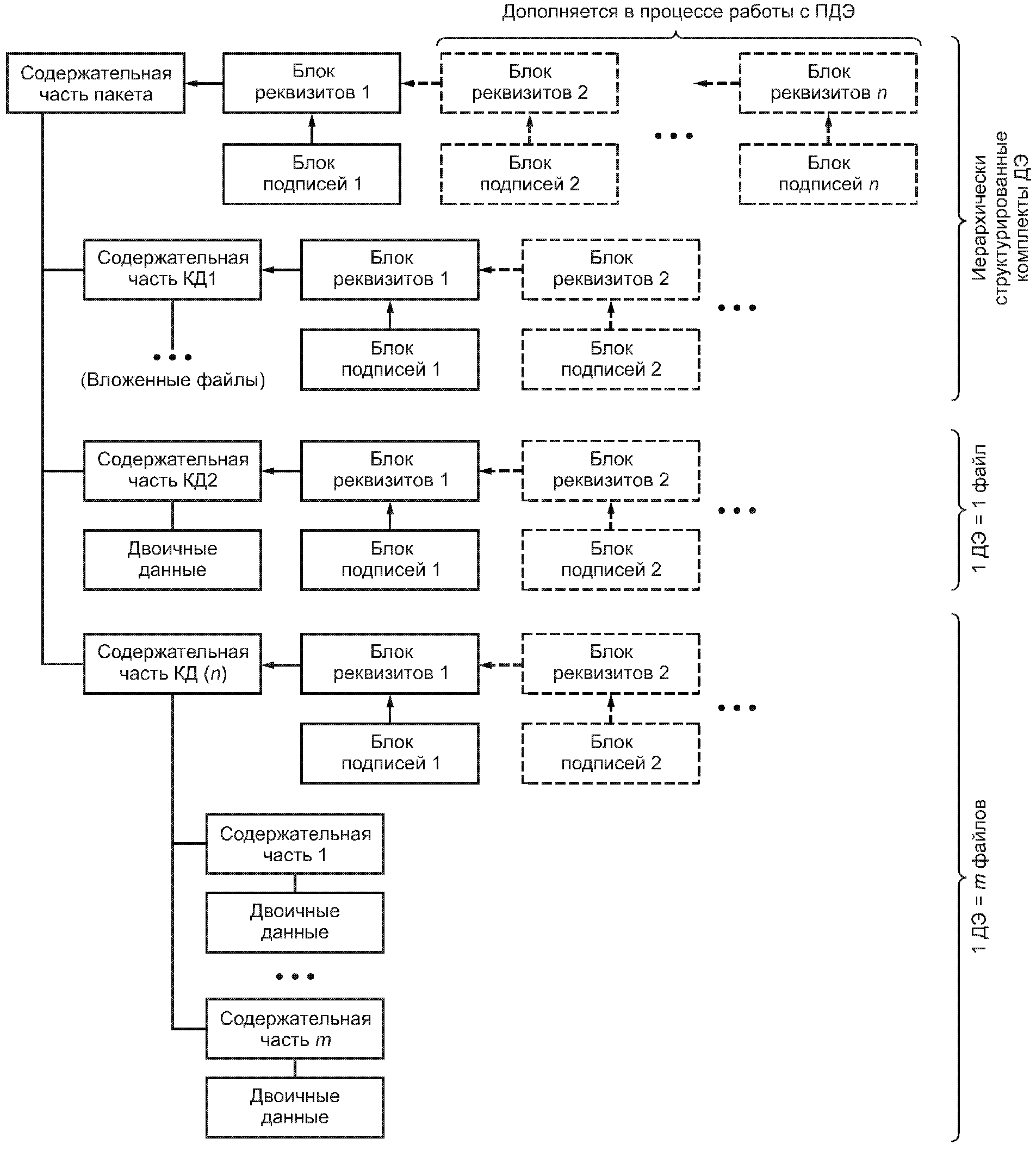

5.5. Пример структуры пакета электронных документов приведен в Приложении В.

3.1.3. Безопасность информации (данных) определяется отсутствием недопустимого риска, связанного с утечкой информации по техническим каналам, с несанкционированными и непреднамеренными воздействиями на данные и (или) на другие ресурсы автоматизированной информационной системы, используемые при применении информационной технологии.

3.1.8. Архивация (сжатие данных) - процедура перекодирования данных, осуществляемая с целью уменьшения их объема. Архивация применяется для более рационального использования устройств хранения и передачи данных и обычно сопровождается уменьшением физического размера данных. Архивация осуществляется специальными прикладными программами, называемыми архиваторами.

4.1. Передачу электронных библиотек, справочников и классификаторов (или их фрагментов) осуществляют, как правило, до передачи собственно электронных КД (см. также 4.8), что позволяет представить в визуально воспринимаемом виде все кодированные элементы пакета электронных данных (или входящих в него документов).

5.1. Контрольная сумма (CRC32) - способ цифровой идентификации некоторой последовательности данных, который заключается в вычислении ее контрольного значения (от англ. Cyclic redundancy code, CRC - циклический избыточный код).

5.3.4. Сертификат ЭЦП - открытый ключ с дополнительной информацией о его владельце, подписанный еще одним ключом, принадлежащим удостоверяющему центру сертификации (от англ. Certificate Authority, CA). Таким образом, получая подписанное письмо и сертификат подписи, получатель может проверить известный ему ключ центра сертификации и быть уверенным, что подписал письмо именно тот, кто указан в сертификате.

Контейнер сертификата ЭЦП - набор файлов, в котором содержится сертификат открытого ключа ЭЦП и закрытый ключ пользователя.
