Описание
Источник публикации
М.: ИПК Издательство стандартов, 2003
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.
Документ введен в действие с 1 января 1983 года.
Взамен ГОСТ 9581-68.
Название документа
"ГОСТ 9581-80. Межгосударственный стандарт. Наконечники кабельные алюминиевые и медно-алюминиевые, закрепляемые опрессовкой. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 07.02.1980 N 610)
(ред. от 01.02.2002)

"ГОСТ 9581-80. Межгосударственный стандарт. Наконечники кабельные алюминиевые и медно-алюминиевые, закрепляемые опрессовкой. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 07.02.1980 N 610)
(ред. от 01.02.2002)


Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 7 февраля 1980 г. N 610
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НАКОНЕЧНИКИ КАБЕЛЬНЫЕ АЛЮМИНИЕВЫЕ И МЕДНО-АЛЮМИНИЕВЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Aluminium and copper-aluminium pressfastened thimbles.
Construction and sizes
ГОСТ 9581-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в августе 1983 г.,
Изменения N 2, утв. в июне 1987 г.,
Изменения N 3, утв. в феврале 1997 г.,
Изменения N 4, утв. в феврале 2002 г.)
Группа Е77
МКС 29.120.10
ОКП 34 4985
Дата введения
1 января 1983 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 07.02.80 N 610
Изменение N 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 10 от 04.10.96)
За принятие проголосовали:
Наименование государства
Наименование национального органа по стандартизации
Азербайджанская Республика
Азгосстандарт
Республика Армения
Армгосстандарт
Республика Беларусь
Госстандарт Беларуси
Республика Грузия
Грузстандарт
Республика Казахстан
Госстандарт Республики Казахстан
Киргизская Республика
Киргизстандарт
Республика Молдова
Молдовастандарт
Российская Федерация
Госстандарт России
Республика Таджикистан
Таджикгосстандарт
Туркменистан
Главная государственная инспекция Туркменистана
Республика Узбекистан
Узгосстандарт
Украина
Госстандарт Украины
Изменение N 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 20 от 01.11.2001)
За принятие проголосовали:
Наименование государства
Наименование национального органа по стандартизации
Азербайджанская Республика
Азгосстандарт
Республика Армения
Армгосстандарт
Республика Беларусь
Госстандарт Республики Беларусь
Республика Казахстан
Госстандарт Республики Казахстан
Кыргызская Республика
Кыргызстандарт
Республика Молдова
Молдовастандарт
Российская Федерация
Госстандарт России
Республика Таджикистан
Таджикстандарт
Республика Узбекистан
Узгосстандарт
Украина
Госстандарт Украины
3. ВЗАМЕН ГОСТ 9581-68
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта, приложения
ГОСТ 495-92
4
ГОСТ 859-2001
4
ГОСТ 8908-81
9
ГОСТ 15150-69
2, 3
ГОСТ 18475-82
4
ГОСТ 21488-97
4
ГОСТ 22483-77
Приложение 1
ГОСТ 23981-80
4, 7
ГОСТ 25346-89
9
5. Ограничение срока действия снято Постановлением Госстандарта от 14.09.92 N 1173
6. ИЗДАНИЕ (июль 2003 г.) с Изменениями N 1, 2, 3, 4, утвержденными в августе 1983 г., июне 1987 г., феврале 1997 г., феврале 2002 г. (ИУС 12-83, 9-87, 5-97, 5-2002)
1. Настоящий стандарт распространяется на алюминиевые и медно-алюминиевые кабельные наконечники, закрепляемые опрессовкой и предназначенные для оконцевания проводов и кабелей с алюминиевыми жилами сечением от 16 до 300 мм2 на напряжение до 35 кВ.
2. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ 15150, коды ОКП, предельные отклонения и расчетная масса алюминиевых наконечников и место нанесения маркировки должны соответствовать указанным на черт. 1 и в табл. 1.

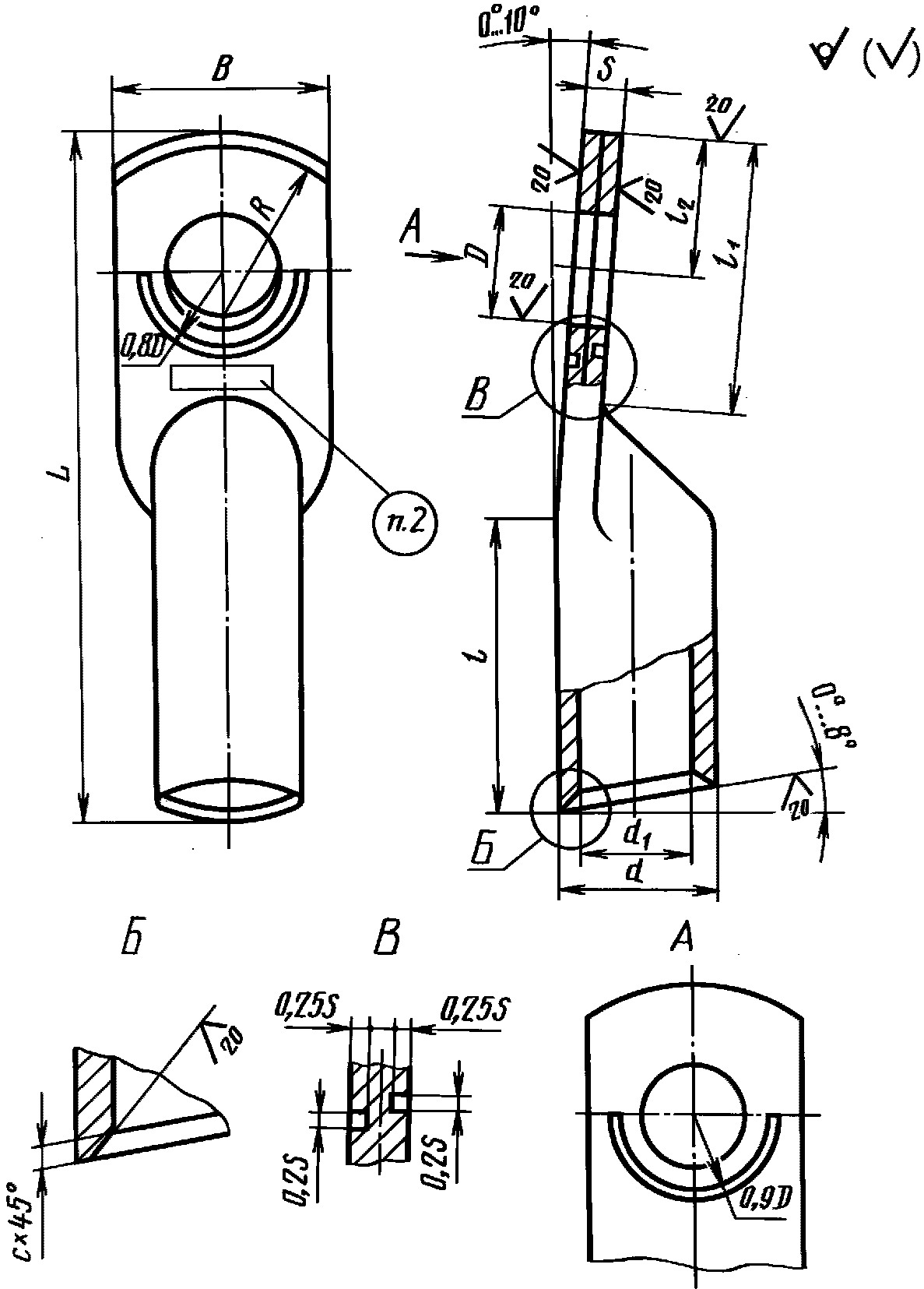

Черт. 1
Таблица 1
Размеры в мм
Обозначение
Код ОКП
Диаметр контактного стержня
D
d
d1
c
L
lmin <***>
l1
l2
s <**>
B, не более
Rmax
Расчетная масса 1000 шт., кг, не более
из трубки
из прутка
из трубки
из прутка
из трубки
из прутка
16-8-5,4-А-УХЛ3
34 4983 0011
8
8,4
10
5,4
1,2
59 +/- 1
59 +/- 1
30
22
9
3,5
3,5
16,5
13
9,2
8,3
16-8-5,4-А-УХЛ2
34 4983 0013
16-8-5,4-А-Т2
34 4983 0012
25-8-7-А-УХЛ3
34 4983 0021
12
7,0
1,3
62 +/- 1
61 +/- 1
4,5
4,5
18,0
12,9
12,6
25-8-7-А-УХЛ2
34 4983 0023
25-8-7-А-Т2
34 4983 0022
35-10-8-А-УХЛ3
34 4983 0031
10
10,5
14
8,0
1,5
68 +/- 1
66 +/- 1
30
27
12
5,0
5,0
20,0
13
19,6
17,5
35-10-8-А-УХЛ2
34 4983 0033
35-10-8-А-Т2
34 4983 0032
50-10-9-А-УХЛ3
34 4983 0041
16
9,0
1,8
75 +/- 1
70 +/- 1
36
5,5
6,0
23
16
28,8
24,9
50-10-9-А-УХЛ2
34 4983 0043
50-10-9-А-Т2
34 4983 0042
70-10-11-А-УХЛ3
34 4983 0051
18
11,0
86 +/- 2
81 +/- 2
38
32
13
6,0
7,0
25,0
20
38,0
35,5
70-10-11-А-УХЛ2
34 4983 0053
70-10-11-А-Т2
34 4983 0052
70-10-12-А-УХЛ3
34 4983 0061
12,0
1,5
5,5
5,5
35,7
33,7
70-10-12-А-УХЛ2
34 4983 0063
70-10-12-А-Т2
34 4983 0062
95-12-13-А-УХЛ3
34 4983 0071
12
13,0
20
13,0
1,8
89 +/- 2
83 +/- 2
40
6,5
7,5
28,0
44,5
41,8
95-12-13-А-УХЛ2
34 4983 0073
95-12-13-А-Т2
34 4983 0072
120-12-14-А-УХЛ3
34 4983 0081
22
14,0
2,0
96 +/- 2
90 +/- 2
48
7,0
7,0
33,0
59,9
55,5
120-12-14-А-УХЛ2
34 4983 0083
120-12-14-А-Т2
34 4983 0082
120-16-14-А-УХЛ3 <*>
34 4983 0091
16
17,0
15
58,6
54,2
120-16-14-А-УХЛ2 <*>
34 4983 0093
120-16-14-А-Т2 <*>
34 4983 0092
150-12-16-А-УХЛ3 <*>
34 4983 0101
12
13,0
24
16,0
107 +/- 2
100 +/- 2
42
13
8,5
34,0
24
74,0
72,5
150-12-16-А-УХЛ2
34 4983 0103
150-12-16-А-Т2
34 4983 0102
150-16-16-А-УХЛ3 <*>
34 4983 0111
16
17,0
15
7,0
72,0
71,2
150-16-16-А-УХЛ2 <*>
34 4983 0113
150-16-16-А-Т2 <*>
34 4983 0112
150-12-17-А-УХЛ3
34 4983 0121
12
13,0
17,0
1,8
13
6,5
6,5
61,3
60,4
150-12-17-А-УХЛ2
34 4983 0123
150-12-17-А-Т2
34 4983 0122
150-16-17-А-УХЛ3 <*>
34 4983 0131
16
17,0
15
60,0
58,6
150-16-17-А-УХЛ2 <*>
34 4983 0133
150-16-17-А-Т2 <*>
34 4983 0132
185-16-18-А-УХЛ3
34 4983 0141
26
18,0
2,0
116 +/- 2
108 +/- 2
50
47
7,5
7,5
36,0
27
78,9
75,1
185-16-18-А-УХЛ2
34 4983 0143
185-16-18-А-Т2
34 4983 0142
185-20-18-А-УХЛ3 <*>
34 4983 0151
20
21,0
19
75,3
73,2
185-20-18-А-УХЛ2 <*>
34 4983 0153
185-20-18-А-Т2 <*>
34 4983 0152
185-16-19-А-УХЛ3
34 4983 0161
16
17,0
26
19,0
1,8
116 +/- 2
108 +/- 2
50
47
15
7,0
7,0
36,0
27
70,0
68,3
185-16-19-А-УХЛ2
34 4983 0163
185-16-19-А-Т2
34 4983 0162
185-20-19-А-УХЛ3 <*>
34 4983 0171
20
21,0
19
68,5
64,8
185-20-19-А-УХЛ2 <*>
34 4983 0173
185-20-19-А-Т2 <*>
34 4983 0172
240-20-20-А-УХЛ3
34 4983 0181
28
20,0
2,0
126 +/- 3
117 +/- 3
53
52
7,5
7,5
40,0
28
86,4
80,4
240-20-20-А-УХЛ2
34 4983 0183
240-20-20-А-Т2
34 4983 0182
240-20-22-А-УХЛ3
34 4983 0191
30
22,0
2,0
132 +/- 3
122 +/- 3
56
53
7,5
7,5
42,5
31
115,6
106,5
240-20-22-А-УХЛ2
34 4983 0193
240-20-22-А-Т2
34 4983 0192
300-20-24-А-УХЛ3
34 4983 0201
34
24,0
2,5
145 +/- 3
131 +/- 3
60
60
9,5
9,5
48,0
41
150,0
140,0
300-20-24-А-УХЛ2
34 4983 0203
300-20-24-А-Т2
34 4983 0202
--------------------------------
<*> Допускается применять в технически обоснованных случаях.
<**> Размеры для справок.
<***> l - длина жильной части хвостовика наконечника.
Кабельные наконечники могут быть изготовлены с защитным металлическим покрытием Н6 или Ц6 или с покрытием контактной поверхности зажимной части наконечника медью, никелем или цинком, нанесенным способом газодинамического напыления.
(Измененная редакция, Изм. N 1 - 4).
3. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ 15150, коды ОКП, предельные отклонения и расчетная масса медно-алюминиевых наконечников и место нанесения маркировки должны соответствовать указанным на черт. 2 и в табл. 2.

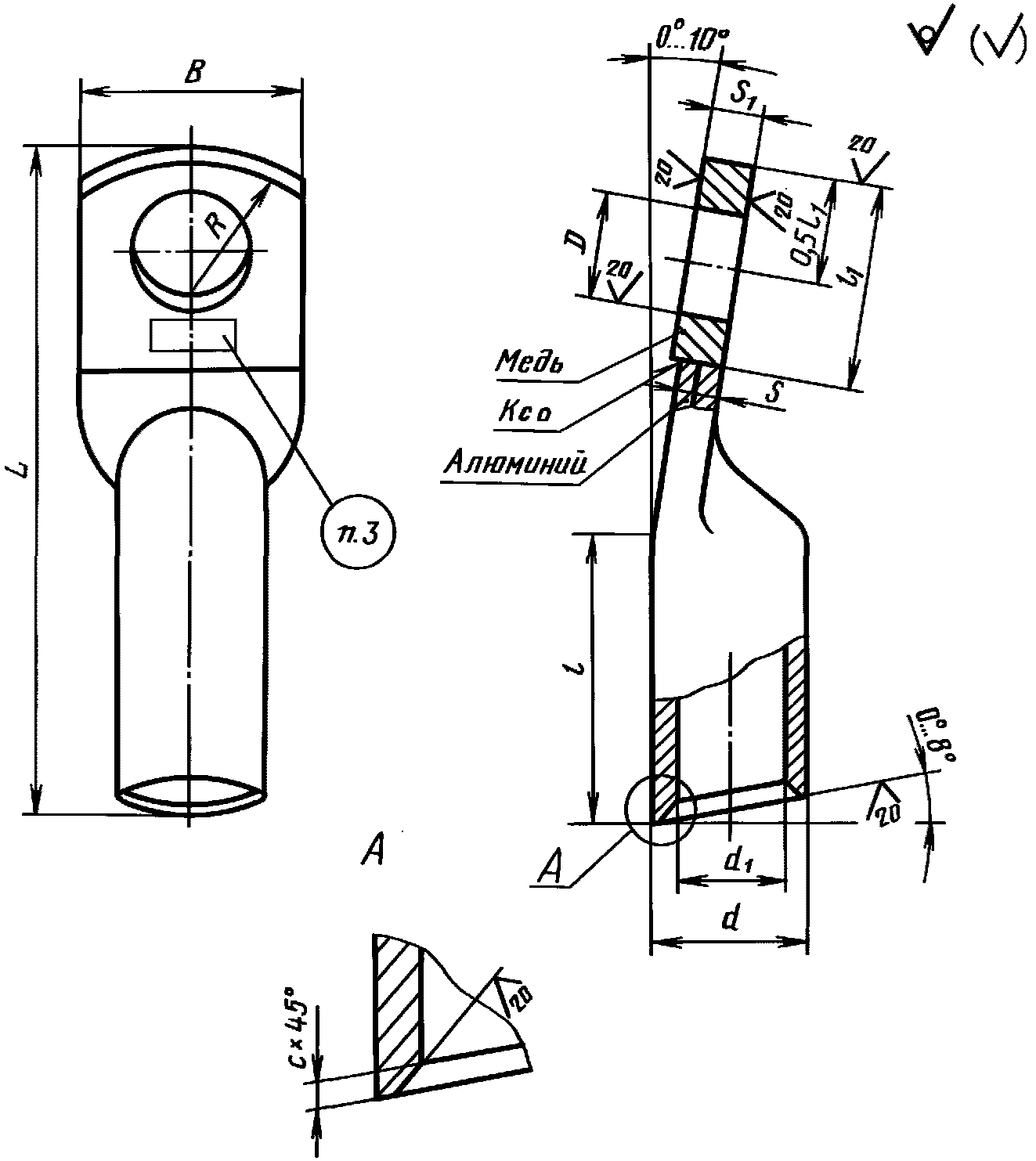

Черт. 2
Таблица 2
Размеры в мм
Обозначение
Код ОКП
Диаметр контактного стержня
D
d
d1
c
L
lmin <***>
l1 +/- 1,0
s <**>
s1 <**>
B
Rmax
Расчетная масса 1000 шт., кг, не более
16-6-5,4-МА-УХЛ3
34 4985 0011
6
6,4
10
5,4
1,2
63 +/- 2
30
20
3,5
4,5
15,0
13
23,1
16-6-5,4-МА-Т2
34 4985 0012
25-8-7-МА-УХЛ3
34 4985 0021
8
8,4
12
7,0
1,3
66 +/- 2
4,5
5,5
18,0
30,7
25-8-7-МА-Т2
34 4985 0022
35-10-8-МА-УХЛ3
34 4985 0031
10
10,5
14
8,0
1,5
71 +/- 2
24
5,0
6,0
20,0
16
45,2
35-10-8-МА-Т2
34 4985 0032
50-10-9-МА-УХЛ3
34 4985 0041
16
9,0
1,8
78 +/- 2
36
5,5
6,5
23,0
58,6
50-10-9-МА-Т2
34 4985 0042
70-10-11-МА-УХЛ3
34 4985 0051
10
10,5
18
11,0
1,8
90 +/- 3
38
28
6,0
7,0
25,0
20
79,6
70-10-11-МА-Т2
34 4985 0052
70-10-12-МА-УХЛ3
34 4985 0061
12,0
1,5
5,5
6,5
75,9
70-10-12-МА-Т2
34 4985 0062
95-12-13-МА-УХЛ3
34 4985 0071
12
13,0
20
13,0
1,8
93 +/- 3
40
6,5
7,5
28,0
97,8
95-12-13-МА-Т2
34 4985 0072
120-12-14-МА-УХЛ3
34 4985 0081
22
14,0
2,0
100 +/- 3
48
7,0
8,0
31,0
126,2
120-12-14-МА-Т2
34 4985 0082
120-16-14-МА-УХЛ3 <*>
34 4985 0091
16
17,0
30
120,0
120-16-14-МА-Т2 <*>
34 4985 0092
150-12-16-МА-УХЛ3
34 4985 0101
12
13,0
24
16,0
107 +/- 3
34
34,0
24
153,2
150-12-16-МА-Т2
34 4985 0102
150-16-16-МА-УХЛ3 <*>
34 4985 0111
16
17,0
149,0
150-16-16-МА-Т2 <*>
34 4985 0112
150-12-17-МА-УХЛ3
34 4985 0121
12
13,0
17,0
1,8
6,5
7,5
139,1
150-12-17-МА-Т2
34 4985 0122
150-16-17-МА-УХЛ3 <*>
34 4985 0131
16
17,0
135,0
150-16-17-МА-Т2 <*>
34 4985 0132
185-16-18-МА-УХЛ3
34 4985 0141
26
18,0
2,0
115 +/- 3
50
38
7,5
8,5
36,0
28
152,6
185-16-18-МА-Т2
34 4985 0142
185-20-18-МА-УХЛ3 <*>
34 4985 0151
20
21,0
148,0
185-20-18-МА-Т2 <*>
34 4985 0152
185-16-19-МА-УХЛ3
34 4985 0161
16
17,0
19,0
1,8
7,0
8,0
177,6
185-16-19-МА-Т2
34 4985 0162
185-20-19-МА-УХЛ3 <*>
34 4985 0171
20
21,0
172,0
185-20-19-МА-Т2 <*>
34 4985 0172
240-20-20-МА-УХЛ3
34 4985 0181
28
20,0
2,0
122 +/- 3
53
40
7,5
8,5
40,0
157,5
240-20-20-МА-Т2
34 4985 0182
240-20-22-МА-УХЛ3
34 4985 0191
30
22,0
2,0
128 +/- 3
56
7,5
8,5
42,5
31
206,9
240-20-22-МА-Т2
34 4985 0192
300-20-24-МА-УХЛ3
34 4985 0201
34
24,0
2,5
140 +/- 3
60
9,5
10,5
48,0
41
250,0
300-20-24-МА-Т2
34 4985 0202
--------------------------------
<*> Допускается применять в технически обоснованных случаях.
<**> размеры для справок.
<***> l - длина жильной части хвостовика наконечника.
(Измененная редакция, Изм. N 1, 2).
4. Алюминиевые наконечники и хвостовик медно-алюминиевых наконечников должны быть изготовлены из круглых тянутых алюминиевых труб марок АД0М и АД1М по ГОСТ 18475.
Допускается применение этих труб с контролем размера внутреннего диаметра для кабельных наконечников по технической документации, утвержденной в установленном порядке.
Зажимная часть медно-алюминиевых наконечников должна быть изготовлена из меди марки М0 или М1 по ГОСТ 859, ГОСТ 495 и соединена с алюминиевой частью наконечника сваркой.
Допускается изготовление алюминиевых наконечников и хвостовиков к медно-алюминиевым наконечникам из алюминиевых круглых прутков марок АД0М и АД1М по ГОСТ 21488.
Допускается не выполнять требования п. 3.12 по ГОСТ 23981 в случае химической обработки или нанесения защитного металлопокрытия в процессе изготовления кабельных наконечников.
(Измененная редакция, Изм. N 1, 3).
5. Алюминиевые наконечники, изготовляемые из алюминиевых труб, при наличии указания в заказе, должны быть выполнены уплотненными для предотвращения просачивания кабельного пропиточного состава.
(Измененная редакция, Изм. N 2).
6. Основные размеры опрессованных соединений указаны в приложении 1.
7. Остальные требования - по ГОСТ 23981.
8. Структура условного обозначения, указания по маркировке наконечников приведены в приложении 2.
(Введен дополнительно, Изм. N 1).
9. Предельные отклонения размеров св. 1 мм: отверстий H16, валов h16, остальных по ГОСТ 25346, размеров углов по ГОСТ 8908.
(Введен дополнительно, Изм. N 2).
ПРИЛОЖЕНИЕ 1
Рекомендуемое
ОСНОВНЫЕ РАЗМЕРЫ ОПРЕССОВАННЫХ СОЕДИНЕНИЙ
Рекомендуемые размеры опрессованных соединений кабельных наконечников приведены на чертеже и в таблице.
1 - наконечник; 2 - кабель
Размеры в мм
Типоразмер
Сечение, мм2/класс жилы по ГОСТ 22483
L
L1
R
b
d
d1
h
16-6-5,4
16-8-5,4
16/1; 16/2
12,5
10
5,0
1,5
4,5
2,0
5,5
25-8-7,0
16/3; 25/1; 25/2
35-10-8
25/3; 35/1
35/2
11
7,0
6,5
3,0
7,5
50-10-9
35/3; 50/1
70-10-11
50/2; 70/1; 70/2
17,0
16
8,0
3,0
10,0
6,5
9,5
70-10-12
50/3; 95/1
95-12-13
70/3; 95/2
120-12-14
120-16-14
120/1
20,0
19
10,0
11,5
8,0
11,5
150-12-16
150-16-16
95/3; 120/2
185/1
150-12-17
150-16-17
120/4; 150/1; 150/2
185-16-18
185-20-18
185/2
24,0
22
12,5
14,5
9,0
12,5
185-16-19
185-20-19
150/3
240-20-20
240/1
15,0
14,0
240-20-22
240/2
4,0
17,0
10,0
300-20-24
185/3; 240/3;
300/1; 300/2
26,0
24
16,0
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 1).
ПРИЛОЖЕНИЕ 2
Обязательное
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ НАКОНЕЧНИКОВ
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. N 1).


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/9/gost_22233.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
