3.4.1. Реальный полный геометрический элемент: полный геометрический элемент как часть реальной поверхности детали, ограниченная соседними реальными полными геометрическими элементами (рисунок 2 б).
Примечание. Реальные производные геометрические элементы не существуют.
3.5. Выявленный геометрический элемент: приближенное представление реального полного геометрического элемента, которое получают с помощью регистрации конечного (ограниченного) числа реального полного геометрического элемента при соблюдении согласованных условий.
Примечание. Это определение дано в соответствии с требуемой функцией геометрического элемента. Для каждого реального полного геометрического элемента может быть дано несколько таких определений.
3.5.1. Выявленный производный элемент: центральная точка, средняя линия или средняя поверхность, произведенные от одного или нескольких реальных полных элементов (рисунок 1 в).
Примечания. 1. Производная средняя линия выявленной цилиндрической поверхности называется выявленной средней линией (выявленной осью).
2. Производная средняя поверхность двух противолежащих выявленных плоских поверхностей называется выявленной средней поверхностью.
3.6. Присоединенный полный элемент: полный элемент правильной формы, присоединенный (совмещенный) к выявленному полному элементу при соблюдении согласованных условий (рисунок 1 г).
3.6.1. Присоединенный производный элемент: центр, ось или плоскость симметрии, произведенные от одного или нескольких присоединенных полных элементов (рисунок 1 г).

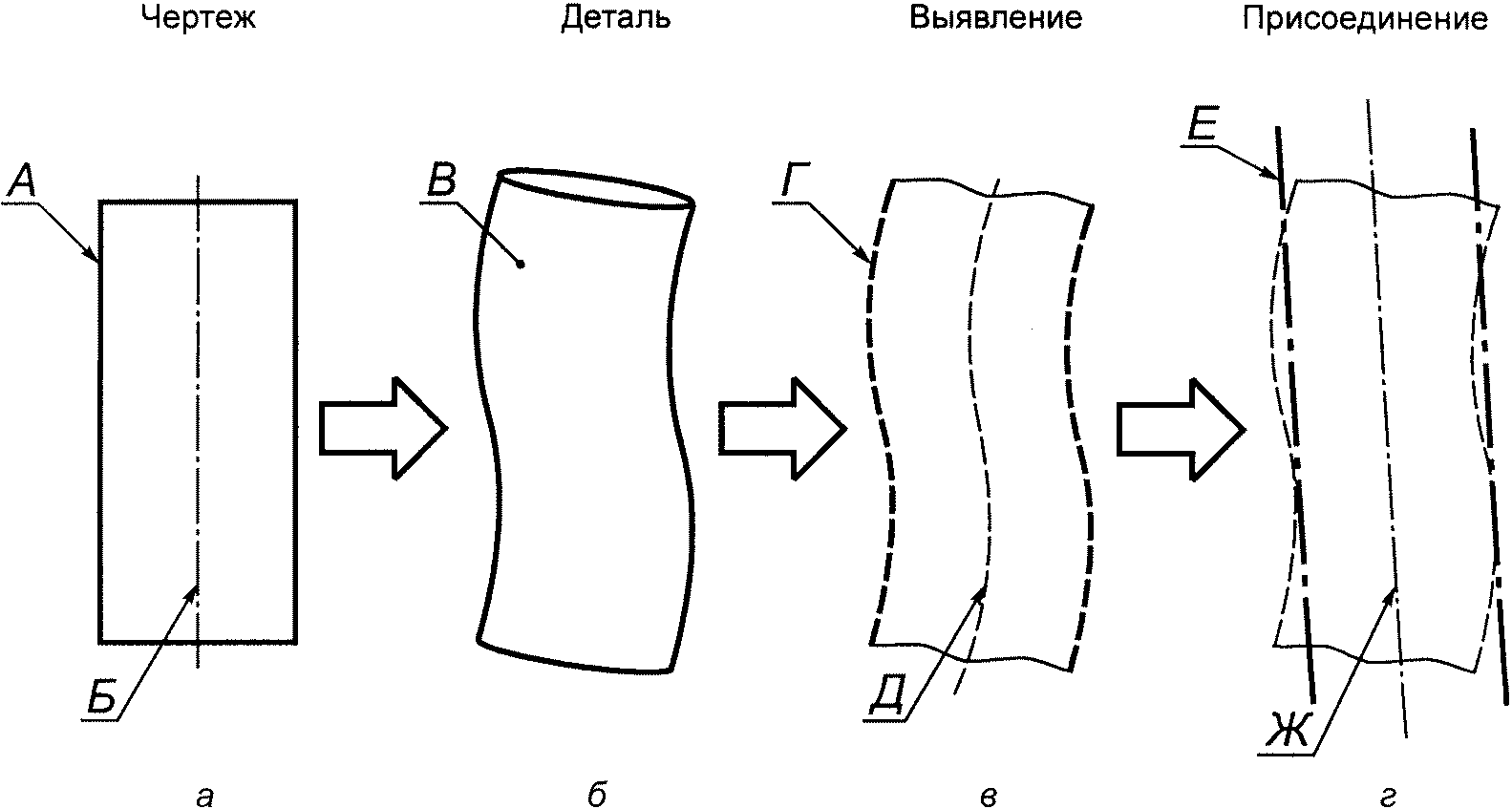

![]() А - номинальный полный элемент;
Б - номинальный производный элемент;
В - реальный элемент; Г - выявленный полный элемент;
Д - выявленный производный элемент;
Е - присоединенный полный элемент;
Ж - присоединенный производный элемент
3.7. Частные виды выявленных производных элементов
3.7.1. Выявленная средняя линия цилиндра: геометрическое место центров поперечных сечений.
Примечания. 1. Центрами поперечных сечений являются центры присоединенных окружностей.
2. Поперечные сечения перпендикулярны к оси присоединенного цилиндра, полученного по выявленной поверхности, т.е. радиус может отличаться от номинального радиуса.
3. В ГОСТ 24642 термин "реальная ось" используется примерно в том же значении, что и термин "выявленная средняя линия цилиндра или конуса".
3.7.2. Выявленная средняя линия конуса: геометрическое место центров поперечных сечений.
Примечания. 1. Центрами поперечных сечений являются центры присоединенных окружностей.
2. Поперечные сечения перпендикулярны к оси присоединенного конуса, полученного по выявленной, т.е. угол конуса может отличаться от номинального угла.
3.7.3. Выявленная средняя поверхность: геометрическое место центральных точек для наборов противолежащих точек выявленных противолежащих поверхностей.
Примечания. 1. Линии, соединяющие пары противолежащих точек, перпендикулярны к присоединенной средней плоскости (плоскости симметрии).
2. Присоединенная средняя плоскость является плоскостью симметрии двух присоединенных параллельных плоскостей, полученных по выявленным поверхностям, т.е. расстояние между двумя присоединенными параллельными плоскостями может отличаться от номинального расстояния.
3.7.4. Местный размер выявленного цилиндра, местный диаметр выявленного цилиндра: расстояние между двумя противолежащими точками элемента.
Примечания. 1. Линия, соединяющая две точки, проходит через центр присоединенной окружности.
2. Поперечные сечения перпендикулярны к оси присоединенного цилиндра, полученного по выделенной поверхности.
3.7.5. Местный размер для элемента, образованного двумя параллельными выявленными поверхностями: расстояние между двумя точками на противолежащих выявленных поверхностях.
Примечания. 1. Линии, соединяющие пары противолежащих точек, перпендикулярны к присоединенной плоскости симметрии.
2. Присоединенная плоскость симметрии является плоскостью симметрии двух присоединенных параллельных плоскостей, полученных по выявленным поверхностям, т.е. расстояние между присоединенными плоскостями может отличаться от номинального.
4.1. Понятия о геометрических элементах существуют в трех областях:
- в области технических требований, когда конструктор рассматривает отдельные части будущей детали;
- в области физической материализации детали;
- в области контроля, когда используются части данной детали.
Термины, установленные настоящим стандартом для геометрических элементов, предназначены как для каждой из перечисленных областей в отдельности, так и для уяснения взаимосвязи между этими областями.
4.2. Структура взаимосвязи терминов и определений геометрических элементов приведена на рисунке 2. Условия "по умолчанию" для определения частных видов выявленных производных элементов и местных размеров установлены в Приложении А.

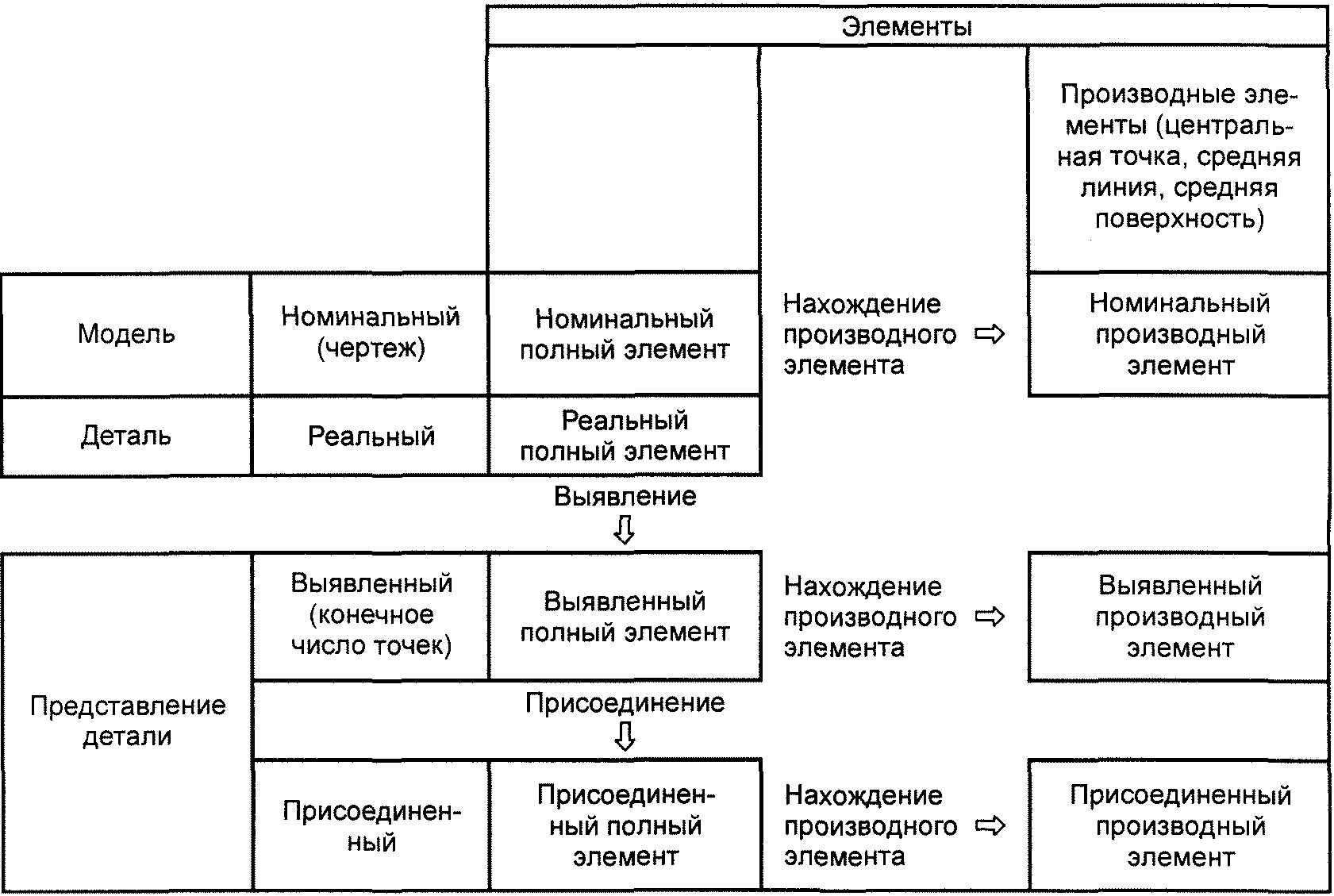

![]() Рисунок 2. Матричная структура определений
геометрических элементов
(справочное)
"ПО УМОЛЧАНИЮ" ДЛЯ ОПРЕДЕЛЕНИЯ ЧАСТНЫХ ВИДОВ
ВЫЯВЛЕННЫХ ПРОИЗВОДНЫХ ЭЛЕМЕНТОВ И МЕСТНЫХ РАЗМЕРОВ
А.1. Выявленные элементы не имеют правильной геометрической формы и по сравнению с соответствующими номинальными элементами нуждаются в дополнительных, более детализированных определениях для однозначного и правильного понимания. Одно и то же определение выявленного элемента следует использовать для всех стандартов, где рассматриваются элементы и их характеристики.
А.2. Определение "по умолчанию"
Детализированное дополнительное определение для рассматриваемого выявленного элемента, установленное путем соглашения и применимое только при использовании на чертежах или в других технических документах основных способов указания допусков и если не задано иное.
Примечания. 1. Основные способы указания допусков установлены в частности в ГОСТ 25346, ГОСТ 2.307, ГОСТ 2.308.
2. Определение "по умолчанию" (для выявленного элемента) может быть заменено на специальное определение, действующее при дополнении к основному указанию допусков расширителя - специального условного обозначения.
А.3. Условия "по умолчанию" для определений выявленных производных элементов
А.3.1. Выявленная средняя линия цилиндра
Для определения "по умолчанию" (если не предписано иное) выявленной средней линии цилиндра выполняются следующие условия:
- присоединенные окружности являются полными окружностями наименьших квадратов отклонений (рисунок А.1);
- присоединенный цилиндр является полным цилиндром наименьших квадратов отклонений (рисунок А.1).

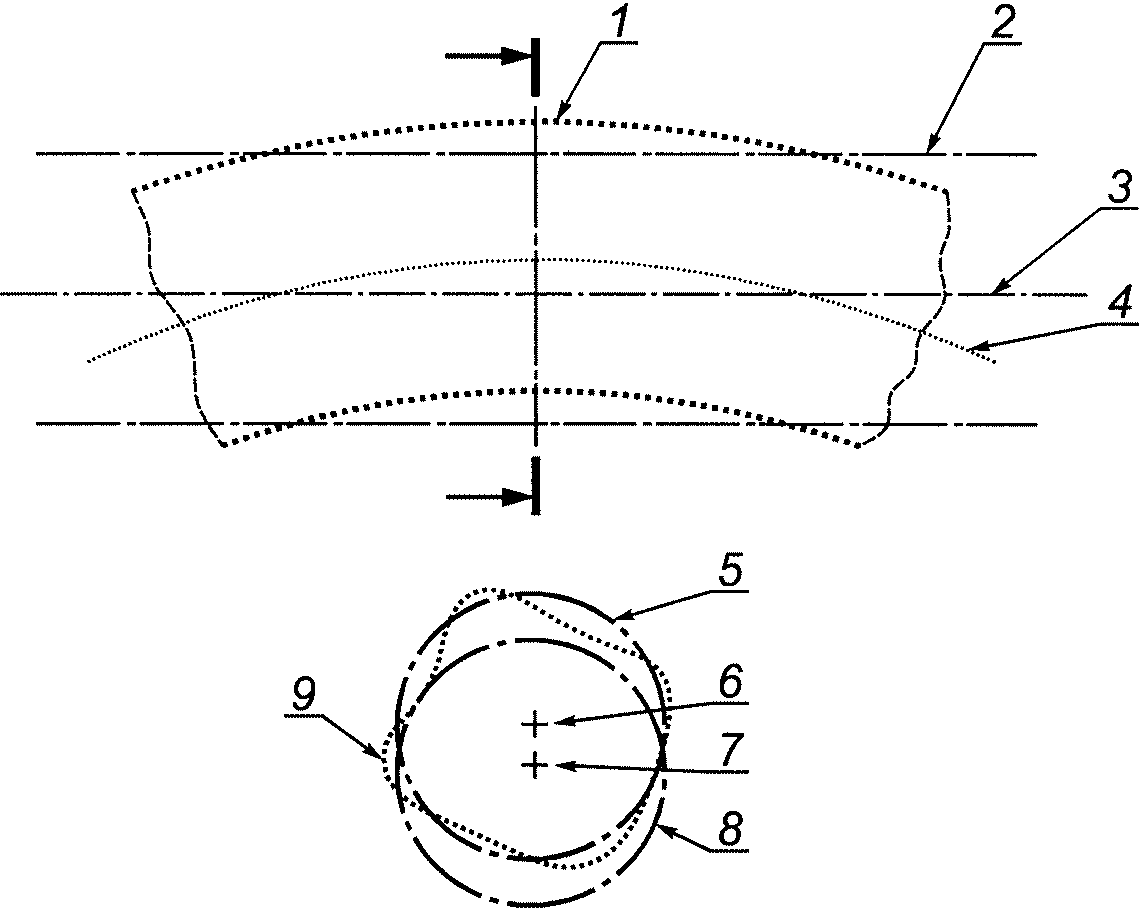

![]() 1 - выявленная поверхность; 2 - присоединенный цилиндр;
3 - ось присоединенного цилиндра; 4 - выявленная средняя
линия; 5 - присоединенная окружность; 6 - центр
присоединенной окружности; 7 - ось присоединенного
цилиндра; 8 - присоединенный цилиндр; 9 - выявленная линия
А.3.2. Выявленная средняя линия конуса
Для определения "по умолчанию" (если не предписано иное) выявленной средней линии конуса выполняются следующие условия:
- присоединенные окружности являются полными окружностями наименьших квадратов отклонений (рисунок А.2);
- присоединенный конус является полным конусом наименьших квадратов отклонений (рисунок А.2).

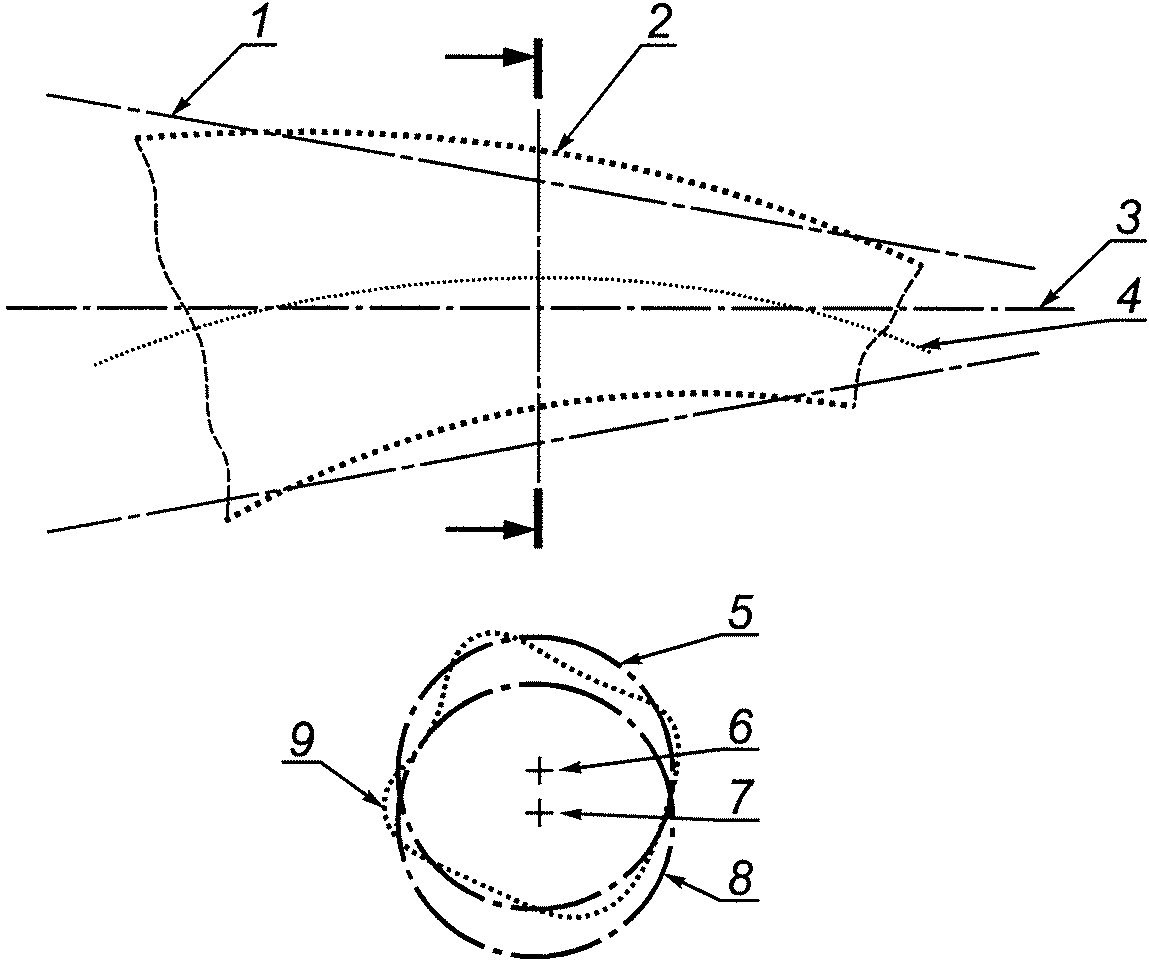

![]() 1 - присоединенный конус; 2 - выявленная поверхность;
3 - ось присоединенного конуса; 4 - выявленная средняя
линия; 5 - присоединенная окружность; 6 - центр
присоединенной окружности; 7 - ось присоединенного конуса;
8 - присоединенный конус; 9 - выявленная линия
А.3.3. Выявленная средняя поверхность (плоскость симметрии)
Для определения "по умолчанию" (если не предписано иное) выявленной средней поверхности выполняются следующие условия:
- обе присоединенные параллельные плоскости построены по методу наименьших квадратов отклонений (рисунок А.3).

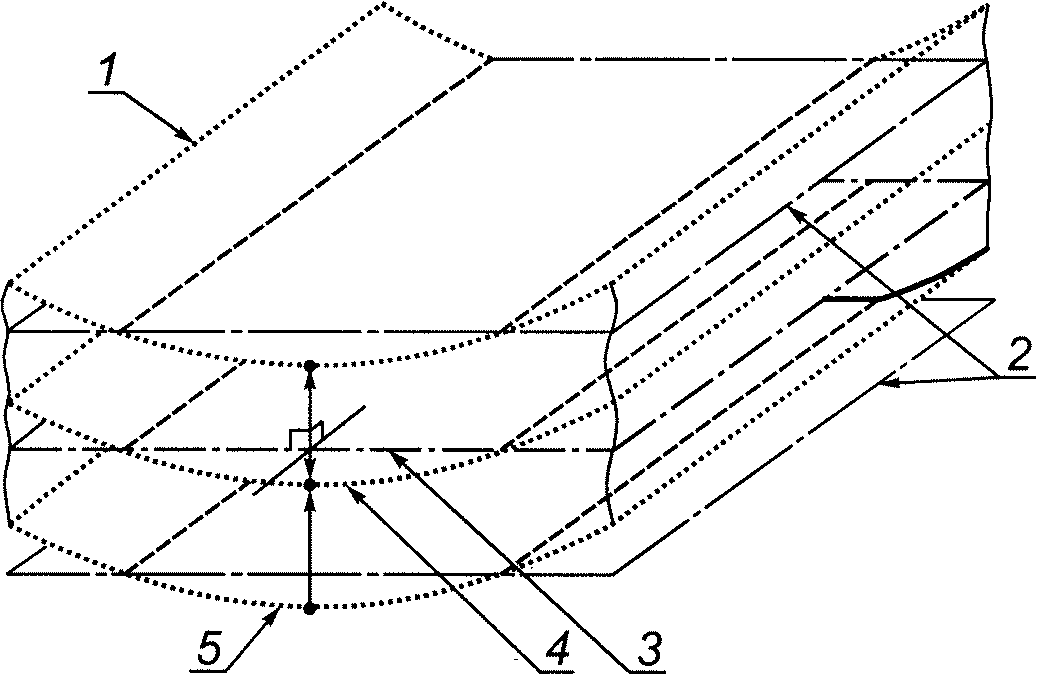

![]() 1 - выявленная поверхность; 2 - присоединенная плоскость;
3 - присоединенная плоскость симметрии; 4 - выявленная
средняя поверхность; 5 - выявленная поверхность
Рисунок А.3. Выявленная средняя поверхность
А.4. Условия "по умолчанию" для определений местного размера выявленных поверхностей
А.4.1. Местный размер выявленного цилиндра (местный диаметр выявленного цилиндра)
Для определения "по умолчанию" (если не предписано иное) местного диаметра выявленного цилиндра (отдельного сечения) применяются следующие условия:
- присоединенная окружность является окружностью наименьших квадратов отклонений (рисунок А.4);
- присоединенный цилиндр является цилиндром наименьших квадратов отклонений (рисунок А.4).

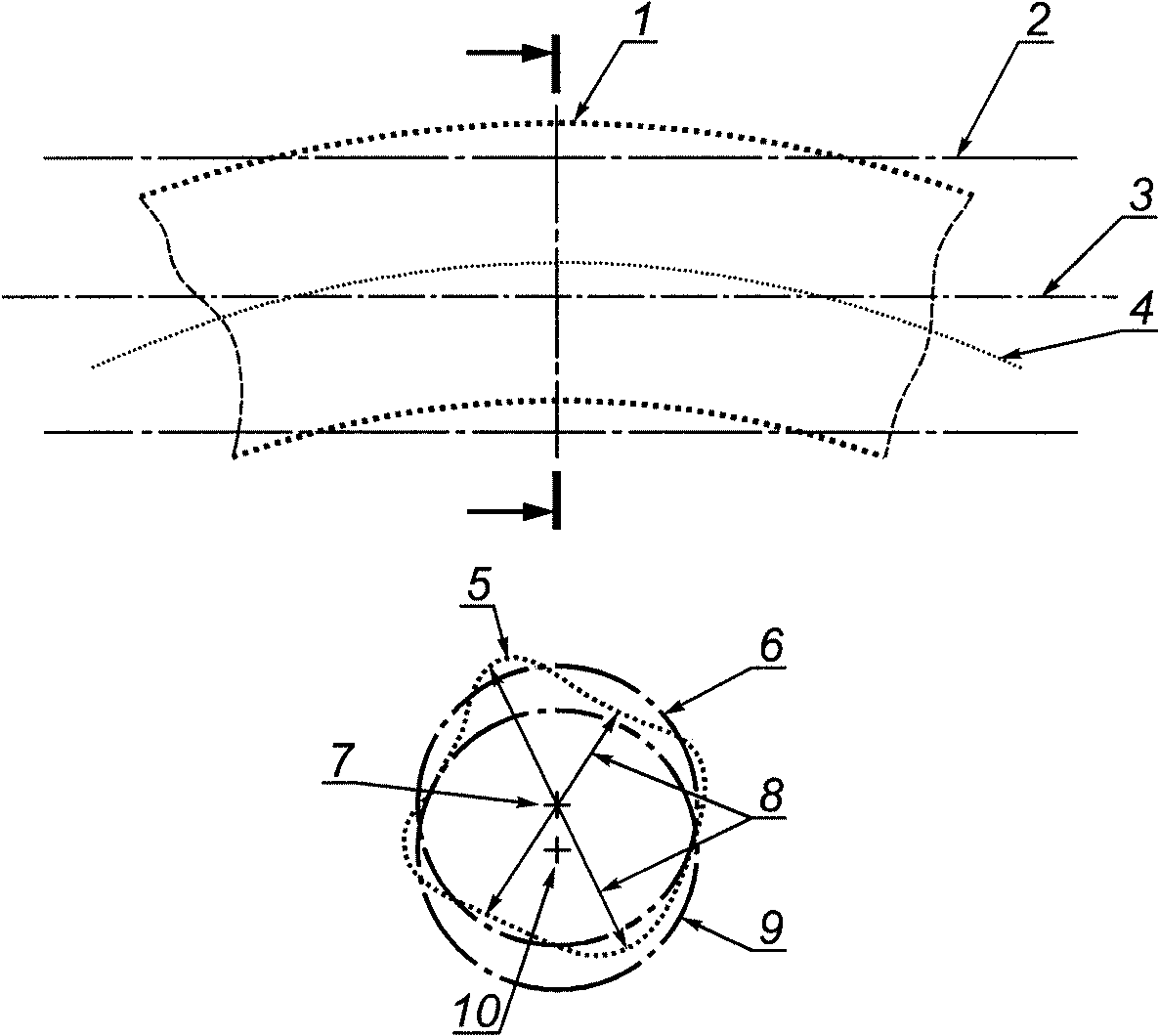

![]() 1 - выявленная поверхность; 2 - присоединенный цилиндр;
3 - ось присоединенного цилиндра; 4 - выявленная средняя
линия; 5 - выявленная линия; 6 - присоединенная окружность;
7 - центр присоединенной окружности; 8 - местный диаметр
выявленного элемента; 9 - присоединенный цилиндр;
10 - ось присоединенного цилиндра
(местный диаметр цилиндра)
А.4.2. Местный размер двух параллельных выявленных поверхностей
Для определения "по умолчанию" (если не предписано иное) местного размера двух параллельных выявленных поверхностей обе присоединенные параллельные плоскости построены по методу наименьших квадратов отклонений (рисунок А.5).
![]() 1 - выявленные поверхности; 2 - присоединенная плоскость
симметрии; 3 - местный размер двух выявленных поверхностей;
4 - противолежащие точки
Рисунок А.5. Местный размер двух параллельных
выявленных поверхностей
