ОписаниеИсточник публикации М.: ИПК Издательство стандартов, 2001 Примечание к документу С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ. Введен в действие с 1 января 2002 года. Взамен ГОСТ 14256-78. Название документа "ГОСТ 14256-2000. Межгосударственный стандарт. Ленты тканые электро- и теплоизоляционные. Технические условия" (введен в действие Постановлением Госстандарта РФ от 15.12.2000 N 361-ст) "ГОСТ 14256-2000. Межгосударственный стандарт. Ленты тканые электро- и теплоизоляционные. Технические условия"
|
|||||||||||
, для остальных марок -
. Наименование порока | Количество пороков для марок | |
ЛАЭ-1, ЛАЭ-2, ЛАЛЭ-1, ЛАТ (кроме ширины 175 мм) | ЛАТ (шириной 175 мм) | |
1. Близны в одну и две нити длиной не более 15 мм на 1 м длины | 3 | 4 |
2. Недосеки и забоины в две и три нити на 1 м длины | 3 | 2 |
4.3.6. Ленты марки ЛАЛЭ-1 допускается применять в условиях тропического климата. Ленты остальных марок для условий тропического климата должны быть изготовлены с применением лавсана вместо хлопка при соблюдении остальных требований настоящего стандарта.
4.3.7. По физико-механическим показателям ленты должны соответствовать значениям, указанным в таблице 4.
???????????????????????????????????????????????????????????????????????????
?Обозна-?Толщина,?Ширина,?Разрывная ?Массовая ?Потеря ? Электрическое ?
?чение ? мм ? мм ? нагрузка ? доля ?вещества ? сопротивление ?
?марки ? ? ?по основе ?влаги, %,?при прока- ? единицы ?
? ? ? ?на ширину ?не более ?ливании, %,? площади, Ом ?
? ? ? ? ленты, ? ?не более ? ?
? ? ? ? Н (кгс), ? ? ? ?
? ? ? ? не менее ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? 7 8?
? ЛАЭ-1 ? 0,40 ? 20 ? 100 (10) ? 3 ? 34 ?10 - 1,5 x 10 ?
? ? ? 25 ? 120 (12) ? ? ? ?
? ????????????????????????????? ? ? ?
? ? 0,50 ? 20 ? 100 (10) ? ? ? ?
? ? ? 25 ? 140 (14) ? ? ? ?
? ? ? 30 ? 160 (16) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? 6 7 ?
? ЛАЭ-2 ? 0,40 ? 20 ? 80 (8) ? 3 ? 34 ? 10 - 10 ?
? ? ? 25 ? 100 (10) ? ? ? ?
? ????????????????????????????? ? ? ?
? ? 0,50 ? 20 ? 80 (8) ? ? ? ?
? ? ? 25 ? 130 (13) ? ? ? ?
? ? ? 30 ? 140 (14) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? 7 8?
?ЛАЛЭ-1 ? 0,35 ? 25 ? 110 (11) ? 3 ? 36 ?10 - 1,5 x 10 ?
? ? ? 30 ? 150 (15) ? ? ? ?
? ? ? 35 ? 170 (17) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ЛАТ ? 0,50 ? 20 ?115 (11,5)? 3 ? 34 ?Не определяется?
? ? ? 25 ?145 (14,5)? ? ? ?
? ? ? 30 ? 160 (16) ? ? ? ?
? ????????????????????????????? ? ? ?
? ? ? 175 ?Не опреде-? ? ? ?
? ? ? ?ляется ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Дополнительные характеристики и физико-механические показатели приведены в Приложении А.
4.4. Маркировка
На каждое грузовое место прикрепляют ярлык, маркированный в соответствии с ГОСТ 14192, с указанием следующих данных:
товарного знака и (или) наименования предприятия-изготовителя;
размера (ширины, толщины);
наименования и марки ленты;
номера партии;
даты изготовления;
общей длины;
обозначения настоящего стандарта;
буквы Т для лент в тропическом исполнении.
Для сертифицированной продукции на ярлык и (или) тару, упаковку, сопроводительную техническую документацию дополнительно наносят изображение знака соответствия.
4.5. Упаковка
Ленту марки ЛАТ шириной 175 мм наматывают в рулоны и перевязывают вдоль основы шпагатом по ГОСТ 17308 или шпагатом из химических волокон по технической документации.
Ленты остальных марок наматывают в рулоны, конец лент приклеивают резиновым клеем по ГОСТ 2199. Рулоны связывают по 10 шт. в пачки.
Рулоны и пачки упаковывают в ящики по ГОСТ 16536, ГОСТ 18573 или ГОСТ 15841; мешки или ткань по ГОСТ 7183 или технической документации. Ленты, поставляемые на экспорт и в тропическом исполнении, упаковывают в деревянные ящики по ГОСТ 24634. По согласованию с потребителем допускается другой вид упаковки, обеспечивающий сохранность лент.
Масса брутто одного грузового места не должна быть более 80 кг.
Упакованные ленты допускается формировать в транспортные пакеты в соответствии с правилами перевозки грузов с применением плоских поддонов по ГОСТ 9557, ГОСТ 9078 и стальной ленты по ГОСТ 3560, ГОСТ 503.
Пакеты на плоских поддонах формируют по ГОСТ 26663.
Ленты, предназначенные для районов Крайнего Севера и труднодоступных районов, упаковывают в соответствии с ГОСТ 15846.
5.1. При работе с асбестовыми электро- и теплоизоляционными лентами в воздух рабочей зоны возможно выделение асбестосодержащей пыли. Пыль обладает преимущественно фиброгенным действием и может привести к заболеванию дыхательных путей.
5.2. Предельно допустимая концентрация асбестосодержащей пыли в воздухе рабочей зоны 2 мг/м3 (максимально разовая) и 0,5 мг/м3 (среднесменная), класс опасности III (Ф, К) по ГОСТ 12.1.005.
5.3. Контроль за содержанием пыли в воздухе рабочей зоны осуществляют в соответствии с требованиями ГОСТ 12.1.005.
5.4. Участки, где проводятся работы с лентами, должны быть оборудованы приточно-вытяжной вентиляцией, фиксированные места выделения пыли - местным отсасывающим устройством.
Воздух, удаленный с участка обработки лент, перед выбросом в атмосферу должен подвергаться очистке в соответствии с требованиями нормативной документации.
5.5. Работающие с лентами обеспечиваются специальной одеждой и индивидуальными средствами защиты органов дыхания - респираторами типа ШБ-1 "Лепесток" по ГОСТ 12.4.028. Для защиты кожи рук применяют защитные дерматологические средства марки Пн по ГОСТ 12.4.068.
5.6. Асбестовые электро- и теплоизоляционные ленты не горючи, не взрывоопасны.
5.7. Захоронение отходов лент (класс опасности IV) должно проводиться в котлованах с соблюдением мер, исключающих пыление при транспортировании и выгрузке, в соответствии с требованиями санитарных правил.
6.1. Ленты принимают партиями. Партией считают ленту одной марки и одного размера длиной не более 10000 м, оформленную одним документом о качестве, содержащим:
товарный знак и (или) наименование предприятия-изготовителя;
наименование и марку ленты;
размер (ширину, толщину);
номер партии;
дату изготовления;
количество мест;
общую длину;
штамп службы технического контроля;
результаты испытаний партии и подтверждение о соответствии лент требованиями настоящего стандарта;
обозначение настоящего стандарта.
6.2. Каждую партию лент подвергают приемо-сдаточным испытаниям в следующем объеме:
загрязнения, масляные пятна, металлические включения, нарушения кромок, петли - 100%;
близны, недосеки, забоины - три рулона от партии;
размеры и физико-механические показатели - три рулона от партии.
6.3. При получении неудовлетворительных результатов испытаний хотя бы по одному показателю по нему проводят повторные испытания на удвоенном объеме выборки ленты, взятой от той же партии.
Результаты повторных испытаний распространяют на всю партию.
7.1. Загрязнения, масляные пятна, металлические включения определяют визуально.
Размеры нарушения кромок, петель и близн измеряют штангенциркулем с ценой деления 0,1 мм по ГОСТ 166 или измерительной металлической линейкой по ГОСТ 427.
7.2. Контроль размеров
7.2.1. Толщину ленты измеряют с погрешностью не более 0,01 мм в пяти местах каждого отобранного рулона на расстоянии не менее 1 м толщиномером ТР-10 по ГОСТ 11358.
За результат принимают среднее арифметическое пяти измерений по каждому рулону, округленное до второго десятичного знака. За результат испытания партии принимают среднее арифметическое результатов испытаний всех отобранных рулонов.
7.2.2. Ширину ленты измеряют с погрешностью не более 1 мм в пяти местах каждого отобранного рулона на расстоянии не менее 1 м измерительной линейкой по ГОСТ 427, при этом ленту укладывают на ровную поверхность без растягивания.
За результат принимают среднее арифметическое пяти измерений по каждому рулону, округленное до целого числа. За результат испытания партии принимают среднее арифметическое результатов испытаний всех отобранных рулонов.
Для определения физико-механических показателей от каждого отобранного рулона отрезают 1,5 м ленты. От каждого отобранного отрезка отрезают по три образца для каждого вида испытаний и один образец для испытаний по 7.5.
Отобранные образцы лент не должны иметь пороков, указанных в таблице 3.
7.4.1. Отбор образцов
Для определения разрывной нагрузки от каждого отрезка, отобранного по 7.3, отрезают образцы длиной не менее 160 мм.
7.4.2. Проведение испытания
Разрывную нагрузку по основе ленты определяют на разрывной машине с относительной погрешностью силоизмерителя +/- 1,0% при расстоянии между зажимами (100 +/- 1,0) мм и скорости подвижного зажима (150 +/- 7,5) мм/мин. Образец должен быть заправлен в зажимы без перекоса.
Если разрушение образца произошло на расстоянии менее 10 мм от зажима, то этот показатель не учитывают и повторяют испытание на новом образце.
За результат испытания одного рулона принимают среднее арифметическое результатов испытаний трех образцов, округленное до целого числа, при этом минимальная разрывная нагрузка отдельного образца не должна быть менее 80% значения, указанного в таблице 4.
За результат испытания партии принимают минимальное значение результатов испытания всех рулонов.
Массовую долю влаги и потерю вещества при прокаливании определяют по ГОСТ 22030. От каждого отобранного по 7.3 образца отрезают образцы массой 3 - 5 г и делают по одному определению массовой доли влаги, а затем потери вещества при прокаливании, при этом образцы прокаливают в течение (120 +/- 5) мин при температуре (750 +/- 50) °C в муфельной печи.
7.6.1. Отбор образцов
От каждого отрезка, отобранного по 7.3, отрезают образцы длиной (200 +/- 2) мм.
Приборы типа УГЭ-2, УГЭ-2М или СЛ-87, обеспечивающие определение электрического сопротивления единицы площади
электроизоляционной ленты с погрешностью не более 3% при напряженности электрического поля по длине ленты 1000 В/см, температуре (20 +/- 5) °C и относительной влажности не более 30%. Схемы приборов приведены в Приложении Б.
электроизоляционной ленты с погрешностью не более 3% при напряженности электрического поля по длине ленты 1000 В/см, температуре (20 +/- 5) °C и относительной влажности не более 30%. Схемы приборов приведены в Приложении Б.7.6.3. Подготовка и проведение испытания
Перед испытанием ленты просушивают при температуре (130 +/- 5) °C не менее 3 ч, подвесив их за один конец в держателях так, чтобы обе поверхности подвергались воздействию сухого воздуха, затем охлаждают в гигротермостате до температуры (20 +/- 5) °C и помещают в электродное устройство.
Испытуемый образец укладывают на нижние электроды, распрямляют и устанавливают на него верхние электроды.
Вращая рукоятку мегомметра в течение 10 - 30 с, определяют наименьшее электрическое сопротивление образца R.
7.6.4. Обработка результатов
Электрическое сопротивление единицы площади ленты
, Ом, вычисляют по формуле
, Ом, вычисляют по формуле
, (1)где R - электрическое сопротивление образца, Ом;
b - ширина образца, мм;
l - расстояние между электродами, мм.
За результат испытания одного рулона принимают среднее арифметическое результатов испытаний трех образцов.
За результат испытания партии принимают среднее арифметическое результатов испытаний рулонов.
8.1. Ленты транспортируют любым видом транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
8.2. Ленты должны храниться в упакованном виде в закрытых помещениях.
9.1. Изготовитель гарантирует соответствие лент требованиям настоящего стандарта при соблюдении условий хранения и транспортирования.
9.2. Гарантийный срок хранения ленты марки ЛАЛЭ-1 - 10 лет, лент остальных марок - 3 года со дня их изготовления.
(справочное)
И ФИЗИКО-МЕХАНИЧЕСКИЕ ПОКАЗАТЕЛИ ЛЕНТЫ
Таблица А.1
???????????????????????????????????????????????????????????????????????????
?Обозна-?Толщина, ? Ширина, ?Количество нитей ?Количество нитей ?Масса 1 м?
?чение ? мм ? мм ? по основе на ?по утку на 100 мм?длины, г,?
?марки ? ? ? ширину ленты ? ленты ?не более ?
? ? ? ????????????????????????????????????? ?
? ? ? ? Номин. ? Пред. ? Номин. ? Пред. ? ?
? ? ? ? ? откл. ? ? откл. ? ?
???????????????????????????????????????????????????????????????????????????
? ЛАЭ-1 ? 0,40 ? 20 ? 23 ? +/- 2 ? 60 ? +/- 2 ? 12 ?
? ? ? 25 ? 27 ? ? ? ? 14 ?
? ?????????????????????????????? ? ? ???????????
? ? 0,50 ? 20 ? 23 ? ? ? ? 12 ?
? ? ? 25 ? 27 ? ? ? ? 14 ?
? ? ? 30 ? 33 ? ? ? ? 16 ?
???????????????????????????????????????????????????????????????????????????
? ЛАЭ-2 ? 0,40 ? 20 ? 23 ? +/- 2 ? 60 ? +/- 2 ? 12 ?
? ? ? 25 ? 27 ? ? ? ? 14 ?
? ?????????????????????????????? ? ? ???????????
? ? 0,50 ? 20 ? 23 ? ? ? ? 12 ?
? ? ? 25 ? 27 ? ? ? ? 14 ?
? ? ? 30 ? 33 ? ? ? ? 16 ?
???????????????????????????????????????????????????????????????????????????
?ЛАЛЭ-1 ? 0,35 ? 25 ? 27 ? +/- 2 ? 65 ? +/- 2 ? 10 ?
? ? ? 30 ? 33 ? ? ? ? 12 ?
? ? ? 35 ? 37 ? ? ? ? 14 ?
???????????????????????????????????????????????????????????????????????????
? ЛАТ ? 0,50 ? 20 ? 23 ? +/- 2 ? 60 ? +/- 2 ? 12 ?
? ? ? 25 ? 27 ? ? ? ? 14 ?
? ? ? 30 ? 33 ? ? ? ? 16 ?
? ? ???????????????????? ?????????? ???????????
? ? ? 175 ? 123 ? ? 70 ? ? 84 ?
???????????????????????????????????????????????????????????????????????????
(рекомендуемое)
ПРИБОРОВ ДЛЯ ОПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ
Приборы типов УГЭ-2, СЛ-87 или других, обеспечивающие условия испытания по 7.6.2, состоят из гигростатируемой измерительной камеры, электродного устройства, помещенного в измерительную камеру, и мегомметра типа МС-0,5, или М-4100/1-5, или Ф 4102/2 или другого, обеспечивающего рабочее напряжение 2500 В.
1 - гигростатируемая измерительная камера; 2 - электродное
устройство; 3 - устройство для сушки (стабилизации
влажности) воздуха; 4 - мегомметр; 5 - проходные
изоляторы; 6 - электроды (4 шт.), соединенные попарно
(верхний с нижним) гибкими проводами в две группы,
подключаемые к мегомметру; 7 - образец ленты,
помещенный в электродное устройство; 8 - окна
с укрепленными резиновыми перчатками для выполнения
работ в измерительной камере без нарушения
ее герметичности
Рисунок Б.1. Схема прибора УГЭ-2

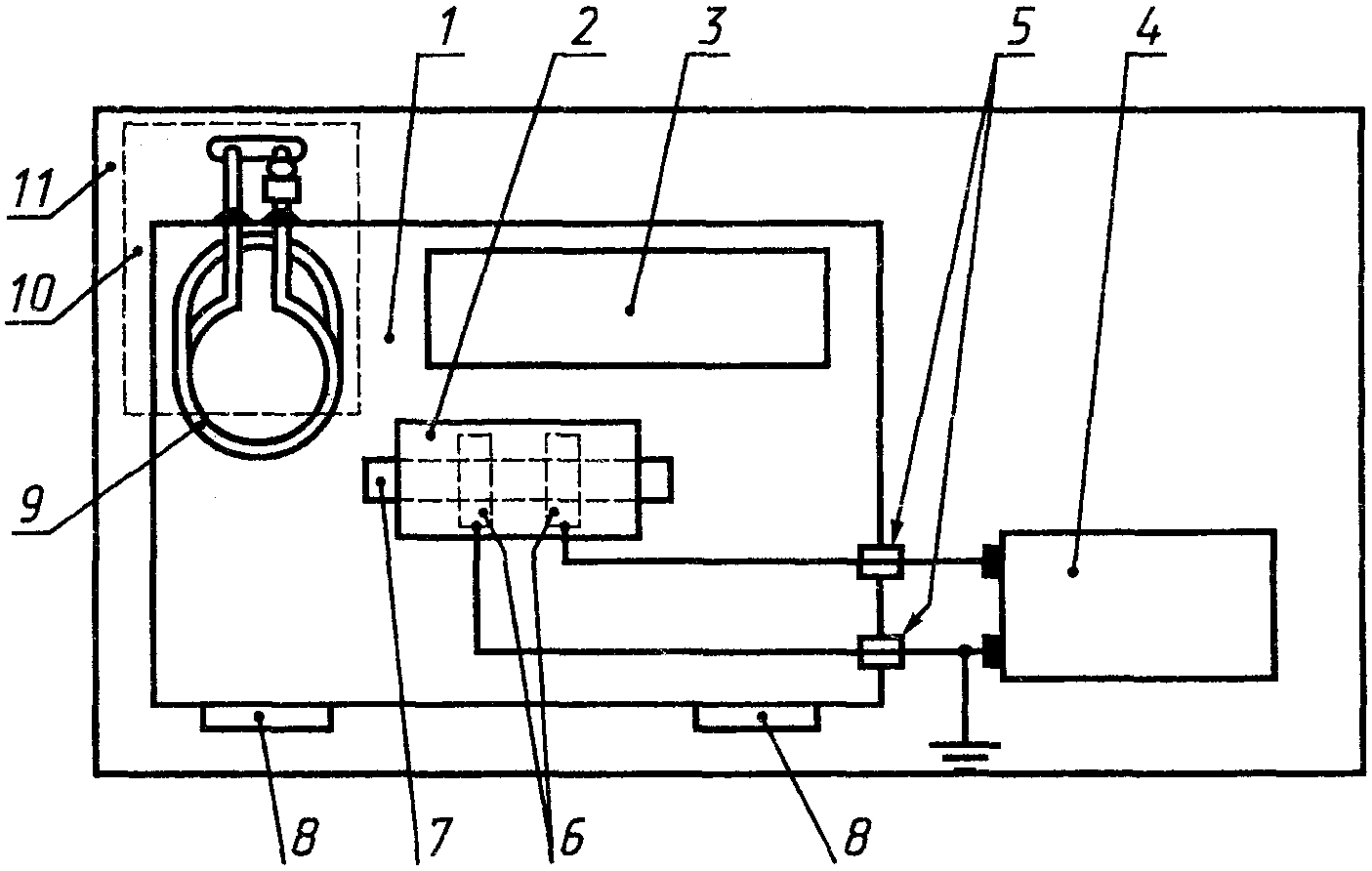

1 - гигростатируемая измерительная камера; 2 - электродное
устройство; 3 - устройство для осушения (стабилизации
влажности) воздуха; 4 - мегомметр; 5 - проходные изоляторы
(клеммные); 6 - электроды, соединенные попарно (верхний
с нижним) гибкими проводами в две группы, подключаемые
к мегомметру; 7 - образец ленты, помещенный в электродное
устройство; 8 - окна с укрепленными резиновыми перчатками
для выполнения работ в измерительной камере без нарушения
ее герметичности; 9 - змеевик-охладитель;
10 - автоматический агрегат; 11 - стол
Рисунок Б.2. Схема прибора УГЭ-2М

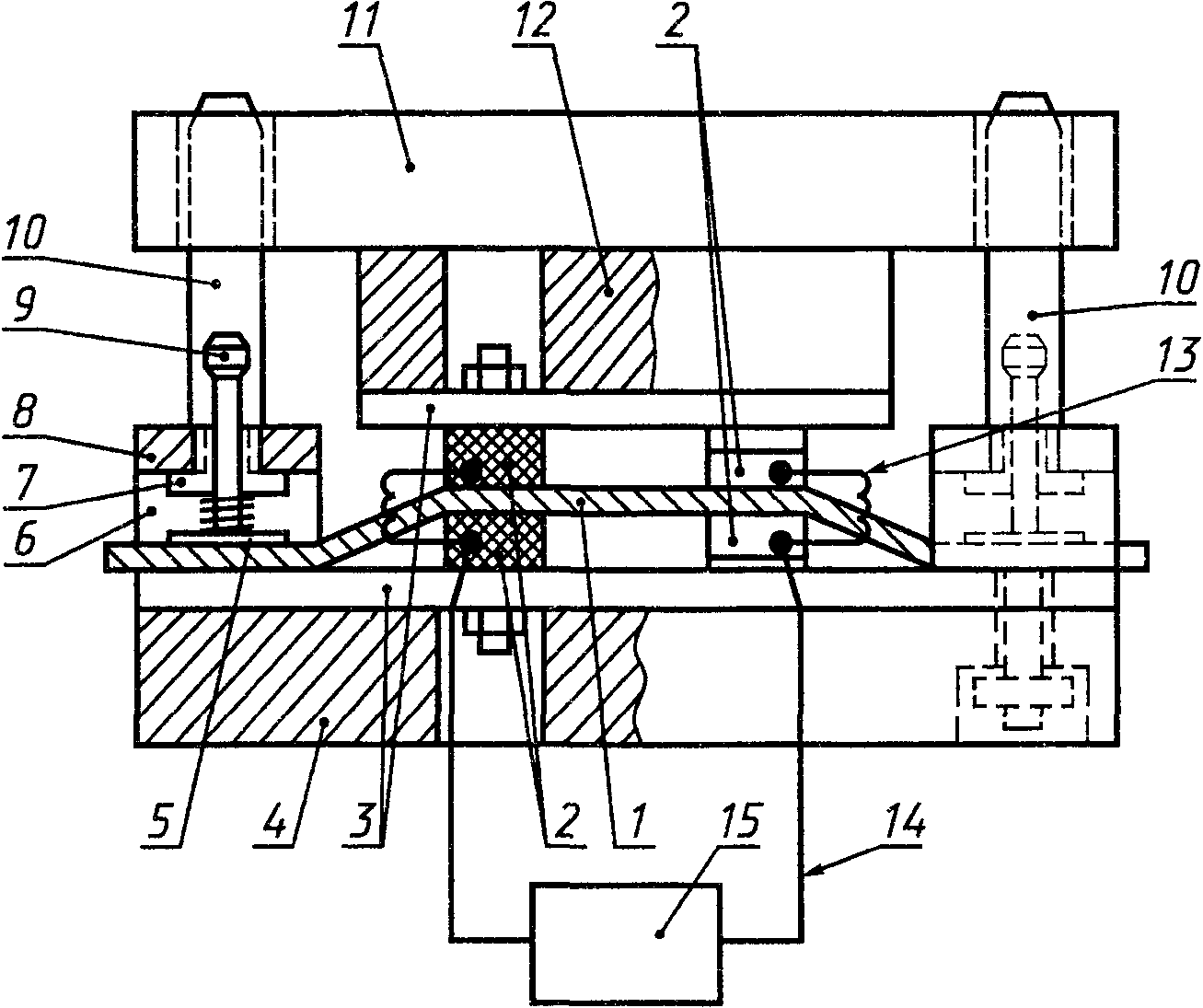

1 - образец ленты; 2 - электроды; 3 - изолирующие пластины
(фторопласт-4 или оргстекло); 4 - основание устройства;
5 - зажим образца; 6 - пружина зажима; 7 - втулка
из фторопласта; 8 - опора втулки; 9 - рукоятка для подъема
зажима 5 при закладке и снятии образцов; 10 - стержни;
11 - пластина с отверстиями для стержней; 12 - деталь
для крепления изолирующей пластины 3 с верхними электродами
к пластине 11; 13 - гибкий провод, соединяющий верхний
электрод с нижним; 14 - провода, соединяющие группы
электродов с мегомметром; 15 - мегомметр
Рисунок Б.3. Электродное устройство
К образцу ленты 1 электроды 2 прижимаются давлением не менее 2 Н/см2 (200 гс/см2), которое создается массой верхней съемной части электродного устройства, состоящего из пластины 11, детали 12, верхней изолирующей пластины 3 и верхних электродов 2.
Электроды 2, нижние и верхние, укрепляют строго напротив друг друга на изолирующих пластинах 3 на расстоянии l = 25,0 +/- 0,2 мм; электроды изготовляют из стали 12Х18Н9Т по ГОСТ 5632 в виде плоскопараллельных пластин с рабочей поверхностью длиной 40 мм и шириной 15 мм, толщина электродов 5 мм.
Электросопротивление изоляции и измерительной цепи без образца должно быть не менее
(проверяют мегомметром).
(проверяют мегомметром).Относительную влажность воздуха в измерительной камере определяют волосяным гигрометром.
