"ОФС.1.1.1.0013. Общая фармакопейная статья. Смачиваемость пористых твердых веществ"
(утв. и введена в действие Приказом Минздрава России от 20.07.2023 N 377)
("Государственная фармакопея Российской Федерации. XV издание")

Настоящая общая фармакопейная статья распространяется на методы определения смачиваемости пористых твердых веществ, например, порошков или гранул, жидкостями.

Методы оценки смачиваемости пористых твердых веществ применяют при фармацевтической разработке для исследования следующих параметров:

- постоянство образцов твердых веществ от серии к серии по показателю "Смачиваемость";

- влияние вязкости жидкости на смачиваемость;

- влияние поверхностного натяжения жидкости на смачиваемость;

- изменение свойств поверхности испытуемых образцов.

Смачивание представляет собой поверхностное явление, заключающееся во взаимодействии жидкости с поверхностью твердого вещества или другой жидкости.

Степень смачивания или смачиваемость - это мера взаимодействия поверхности твердого вещества с другими фазами, для настоящей общей фармакопейной статьи - с жидкостями. Смачиваемость твердых веществ определяют, как правило, путем прямого или непрямого измерения угла смачивания.

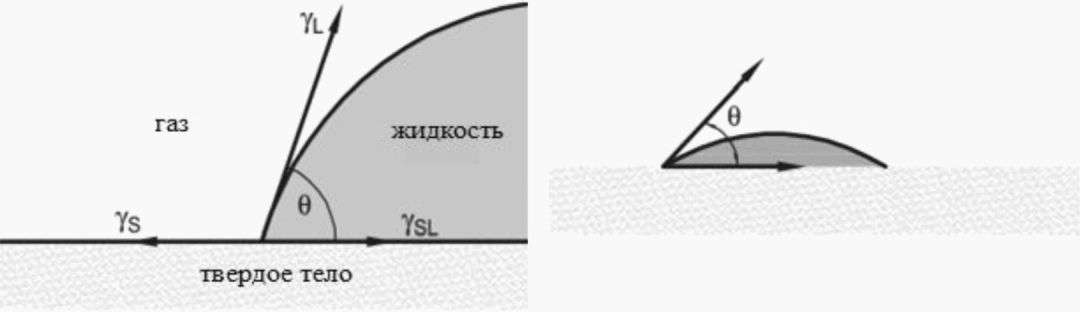

Угол смачивания или краевой угол смачивания между жидкостью и твердым веществом представляет собой угол, образующийся после помещения капли жидкости на твердую поверхность (рис. 1).

У несмачиваемых твердых веществ угол смачивания составляет 90° и более, у смачиваемых - менее 90°.

Если жидкостью является вода, то твердые вещества, смачиваемые водой, называют гидрофильными, не смачиваемые водой - гидрофобными.

Для проведения испытания используют: метод лежачей (неподвижной) капли или метод Вашбурна.

Метод основан на непосредственном измерении угла смачивания "неподвижной капли" на диске уплотненного порошка. Метод может быть использован для прямой характеристики смачиваемости покрытых и спрессованных лекарственных форм, таких как таблетки, или для динамического измерения угла смачивания пор системы твердое вещество/жидкость при уменьшении угла смачивания (рис. 2). При нескольких измерениях угла смачивания, как функции времени, можно установить скорость растекания, сопровождаемого проникновением капель жидкости в твердое вещество с незначительным количеством пор.

При достижении равновесных условий угол смачивания лежачей (неподвижной) капли зависит от трех взаимодействующих поверхностей натяжения. Его определяют, используя уравнение Юнга (рис. 2, первая часть).

где Y_S - поверхностное натяжение твердого вещества на границе с воздухом;

Y_SL - межфазное натяжение (взаимодействие) твердого вещества с жидкостью;

Y_L - поверхностное натяжение жидкости на границе с воздухом.

Чтобы сделать поверхность твердого вещества в виде порошка более ровной, порошки уплотняют в виде диска. Каплю жидкости определенного объема помещают на полученный диск (рис. 2) и проводят непосредственное измерение угла смачивания при помощи подходящего прибора для изменения углов (гониометра) с окуляром транспортира, или путем геометрического построения на фотомикрографе. Возможно применение других физических и математических методик оценки результатов. Объем капли может оказывать влияние на результат. Для каждого образца проводят по шесть определений и рассчитывают среднее значение.

Угол смачивания в данном методе измеряют непрямым способом, позволяющим определить угол смачивания пористого твердого вещества жидкостью в диапазоне от 0° до 90°. Метод основан на капиллярном эффекте пор порошка. Эффект (увеличение массы) регистрируют с помощью специальных электронных весов, начинающих работу в момент соприкосновения жидкости с поверхностью испытуемого твердого вещества - нерастворимого или плохо растворимого порошка. Измерение очень мало или совсем не влияет на состояние образца.

Этим методом можно определить только кажущиеся значения угла смачивания, определение истинного значения не представляется возможным. Вместе с тем, краевой угол смачивания представляет собой функциональное свойство, от которого существенно зависят результаты испытания. Результатом испытания является перечень, представляющий собой порядок ранжирования смачиваемости различных веществ или составов, характеризующихся кажущимся углом смачивания.

Принцип метода. Если поры твердого вещества находятся в контакте с жидкостью таким образом, что твердое вещество не погружается в жидкость, а просто касается поверхности жидкости, то будет происходить проникновение жидкости в поры твердого вещества вследствие капиллярного эффекта, который описывается следующими уравнениями:

где m - масса жидкости, поглощенной твердым веществом;

t - время, в течение которого контактировали твердое вещество и жидкость;

A - константа, зависящая от свойств жидкости и испытуемого твердого вещества, рассчитанная с использованием следующего уравнения.

где - вязкость жидкости;

- плотность жидкости;

- поверхностное натяжение жидкости;

- угол смачивания между твердым веществом и жидкостью;

c - константа материала, зависящая от структуры пор твердого вещества.

Из уравнений 1 и 2 выводится уравнение (4):

При определении методом Вашбурна используют жидкость с известным значением плотности , вязкости и поверхностного натяжения . В этих условиях масса жидкости, проникающая в поры твердого вещества, рассматривается как функция времени (таким образом, скорость капиллярного проникновения является экспериментальной величиной); два оставшихся неизвестных рассчитывают по уравнению (4): угол смачивания жидкости с твердым веществом и константа твердого материала (c).

Константу материала (c) для пористого твердого вещества определяют по следующему уравнению, считая поры цилиндрическими:

где r - средний радиус капилляров внутри пор твердого вещества;

N - количество капилляров на единицу объема.

Если определение методом Вашбурна выполняют с жидкостью, угол смачивания которой на твердом материале считается равным 0° , то константа твердого материала (c) остается единственной неизвестной величиной в уравнении (4), которую можно затем определить.

Для определения константы твердых материалов в качестве жидкости выбирают н-гептан, так как он имеет низкое поверхностное натяжение 20,14 мН·м^-1 при температуре 25 °C. Также допустимо использовать н-гексан с поверхностным натяжением 18,43 мН·м^-1 при температуре 25 °C, но он более летуч. Если исследуемые твердые материалы быстро растворяются в этих жидкостях, то вместо них может быть использован гексаметилдисилоксан с поверхностным натяжением 15,9 мН·м^-1 при температуре 25 °C.

Для каждого образца проводят по шесть определений и рассчитывают среднее значение.

Если для твердого вещества определена его константа (c), то это вещество может быть использовано при определении его смачиваемости другой жидкостью. Константу материала определяют по методу Вашбурна с использованием н-гептана совместно с отношением капиллярного проникновения , полученного при испытании с жидкостью, используемой для определения. Это позволяет рассчитать угол смачивания.

Если ряд жидкостей (по крайней мере, две жидкости в дополнение к жидкостям, используемым при определении константы материала) исследуют для данного твердого вещества, то полученное значение угла смачивания может быть использовано для расчета поверхностной энергии пористого твердого вещества.

На рис. 3 приведена схема прибора определения смачиваемости по методу Вашбурна. Главным механизмом являются электронные весы с подходящим процессором, обеспечивающим соответствующее разрешение при измерениях сил и при приближении жидкости к образцу.

В табл. 1 приведены параметры электронных весов (А) (рис. 3), которые обычно считаются пригодными.

Держатель образца твердого вещества (В) (рис. 3) может представлять собой маленький стеклянный цилиндр с фильтром из пористого стекла на одном конце.

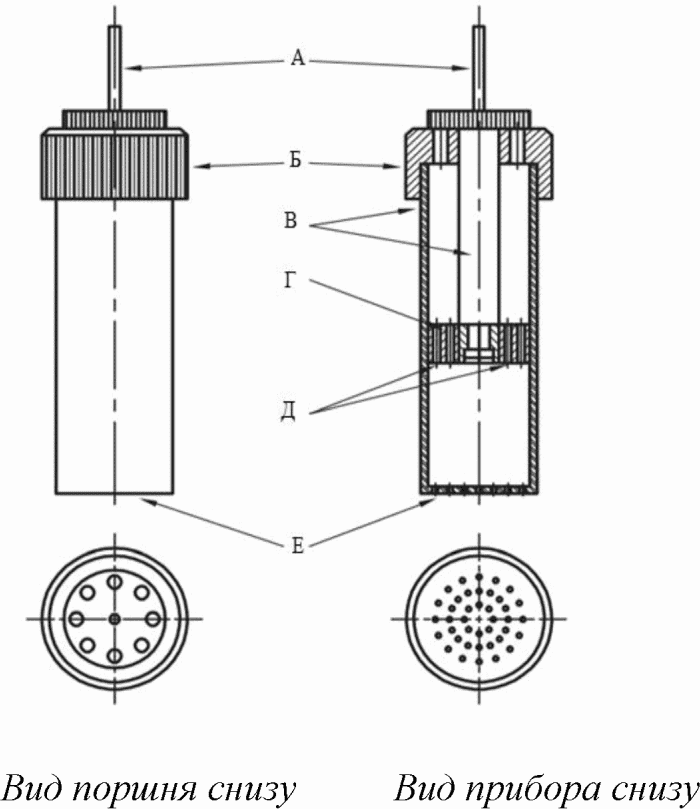

Держатели порошкообразного вещества (рис. 4) могут быть также сделаны из алюминия, при этом они менее хрупкие, чем стеклянные, и имеют маленькие отверстия на дне, что облегчает очистку по сравнению с фильтром из пористого стекла. Крышка для ячейки оснащена двумя винтовыми нарезками. Одна соединена с камерой для образца, другая позволяет направлять поршень на поверхность образца и уплотнять его. Прибор аналогичен автоматическому тензиометру, за исключением держателя образца.

Заполнение держателя образца. Помещают диск фильтровальной бумаги на дно алюминиевого или стеклянного держателя образца. Это предотвращает просыпание порошка через дно ячейки. Если нет в наличии бумажного фильтра, то допускается использование другого материала, который легко смачивается испытуемой жидкостью. Рекомендуется использовать фильтр "черная лента", имеющий высокую пористость и минимальное сопротивление потоку.

Помещают известное количество порошка в ячейку. Постоянство константы материала и угла смачивания зависит от возможности взвешивать одинаковое количество порошка для каждого исследования, и уплотнять порошок каждый раз одинаковым способом (т.е. постукивание/уплотнение порошка).

Для большинства порошков подходящее для испытания количество составляет несколько грамм, обычно заполняют 2/3 емкости держателя. Помещают второй кусочек фильтровальной бумаги сверху порошка в ячейке. Это не позволяет порошку забивать отверстия поршня в процессе уплотнения и/или в ходе определения.

Постукивание/уплотнение порошка. Слой массы порошка является очень рыхлым и чувствительным к малейшему воздействию, что может легко изменить пористость и постоянство константы (c). Поэтому предпочтительно оценивать уплотненный порошок, что обеспечивает более воспроизводимые результаты. Вначале необходимо оценивать подходящее количество постукиваний: обычно достаточно 50 - 100 постукиваний. При использовании алюминиевого держателя образца его монтируют в цилиндр штампованного волюметра, который может работать с установленным количеством постукиваний.

Если уплотнение порошка постукиванием непригодно, то порошок уплотняют путем завинчивания поршня в алюминиевый держатель образца при указанном давлении. Еще одним способом уплотнения является центрифугирование в указанных условиях. Где применимо, уплотненный диск испытуемого порошка может быть также установлен на электронных весах. В этом случае держатель образца не требуется.

После присоединения весов держатель образца фиксируют на пористом твердом веществе надлежащим образом над поверхностью жидкости, используя подъемное устройство.

Жидкость перемещается до тех пор, пока не достигнет дна пористого образца. Затем регистрируют данные зависимости массы от времени для жидкости, проникающей в твердое вещество. Данные могут быть представлены в графическом или табличном виде. Прибор может выполнять все испытания автоматически.

Критические параметры. Должны быть учтены следующие моменты.

Для исследуемого твердого вещества, включая порошки:

- <*> пробоподготовка;

- содержание воды в образце;

- кристалличность или свойство твердого вещества (полиморфные формы, тип сольватации);

- однородность любого испытуемого смешанного порошка;

- размер частиц; перед испытанием иногда рекомендуется просеять образец (например, используя сито диаметром 250 мкм);

- должны быть определены оптимальные параметры уплотнения различных порошкообразных образцов;

- состояние уплотнения различных образцов порошка должно быть однородным;

- держатель образца должен быть тщательно очищен;

- однородность результатов может быть улучшена с помощью держателя образца из алюминия.

--------------------------------

<*> Пробоподготовка может существенно повлиять на результат, так как свойства образца могут быть значительно изменены. Уплотнение порошка в виде диска может уменьшить энергию свободной поверхности при изменении кристаллического состояния порошка (например, метастабильные формы) или может увеличить поверхностную свободную энергию путем создания кристаллических дефектов (недостаток метода лежачей капли, когда тестируются уплотненные порошковые диски).

Для жидкости для погружения должны быть указаны технические характеристики.
