Название документа

"Нормы 19-21. Нормы на ширину полосы радиочастот и внеполосные излучения радиопередатчиков гражданского применения"

(утв. и введены в действие Решением ГКРЧ при Минцифры России от 29.11.2021 N 21-60-01)

"Нормы 19-21. Нормы на ширину полосы радиочастот и внеполосные излучения радиопередатчиков гражданского применения"
(утв. и введены в действие Решением ГКРЧ при Минцифры России от 29.11.2021 N 21-60-01)

Оглавление

Нормы 19-21. Нормы на ширину полосы радиочастот и внеполосные излучения радиопередатчиков гражданского применения

1. Общие положения

2. Термины и определения

3. Список нормированных классов излучения

4. Нормы на ширину полосы радиочастот и внеполосные излучения

5. Общие требования и рекомендации по методам измерений и контроля ширины полосы радиочастот и внеполосных излучений радиопередатчиков гражданского применения

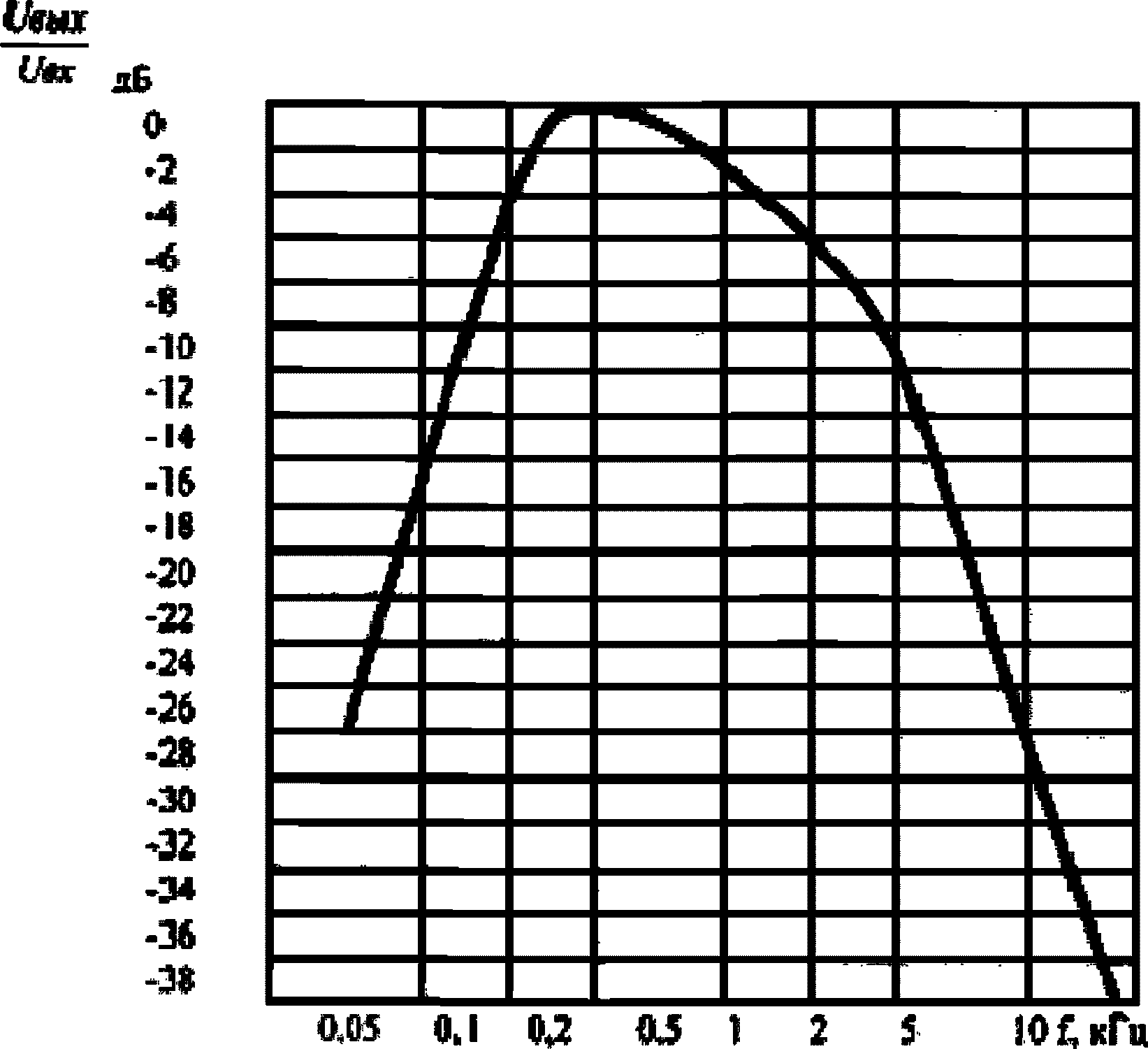

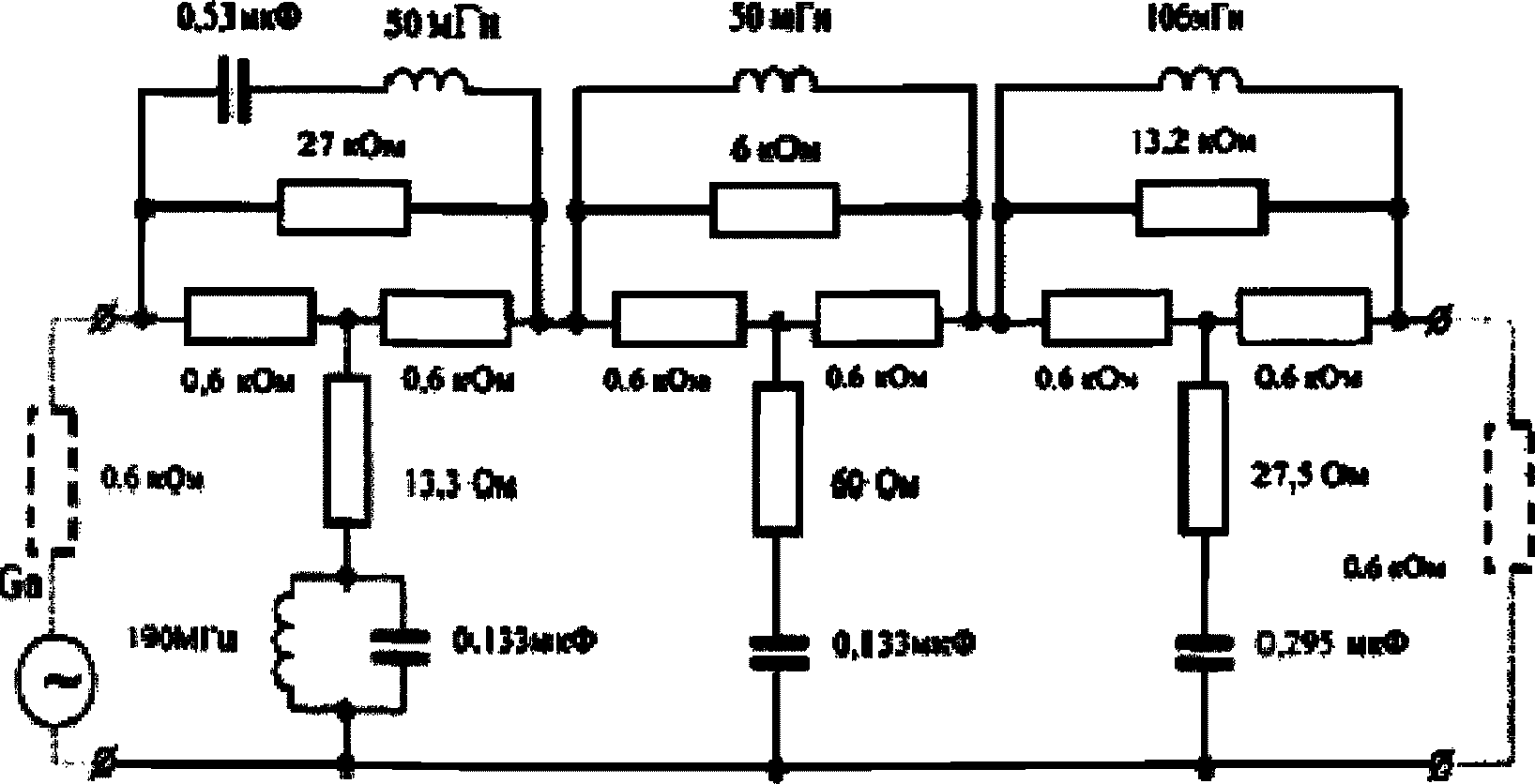

Приложение 5.А. Требования к формирующим фильтрам

Приложение А. Параметры спектра для оборудования радиодоступа для беспроводной передачи данных стандарта 802.16

Приложение Б. Параметры спектра для оборудования радиодоступа для беспроводной передачи данных стандарта 802.11b

Приложение В. Параметры спектра для оборудования радиодоступа для беспроводной передачи данных стандарта 802.11a

Приложение Г. Параметры спектра для оборудования радиодоступа для беспроводной передачи данных стандарта 802.11n

Приложение Д. Параметры спектра для оборудования радиодоступа для беспроводной передачи данных стандарта 802.15

Приложение Е. Параметры спектра для радиоэлектронных средств стандартов IMT-2000/UMTS (IMT-DS) IMT-2000/UMTS (IMT-TC)

Приложение Ж. Параметры спектра для радиоэлектронных средств стандарта imt-mc

Приложение И. Параметры спектра для радиоэлектронных средств стандартов GSM

Приложение К. Параметры спектра для цифровых радиорелейных систем связи плезиохронной цифровой иерархии

Приложение Л. Параметры спектра для цифровых радиорелейных систем связи синхронной цифровой иерархии

Приложение М. Параметры спектра для радиоэлектронных средств сети связи мобильного беспроводного доступа и радиоэлектронных средств сетей связи стандарта LTE

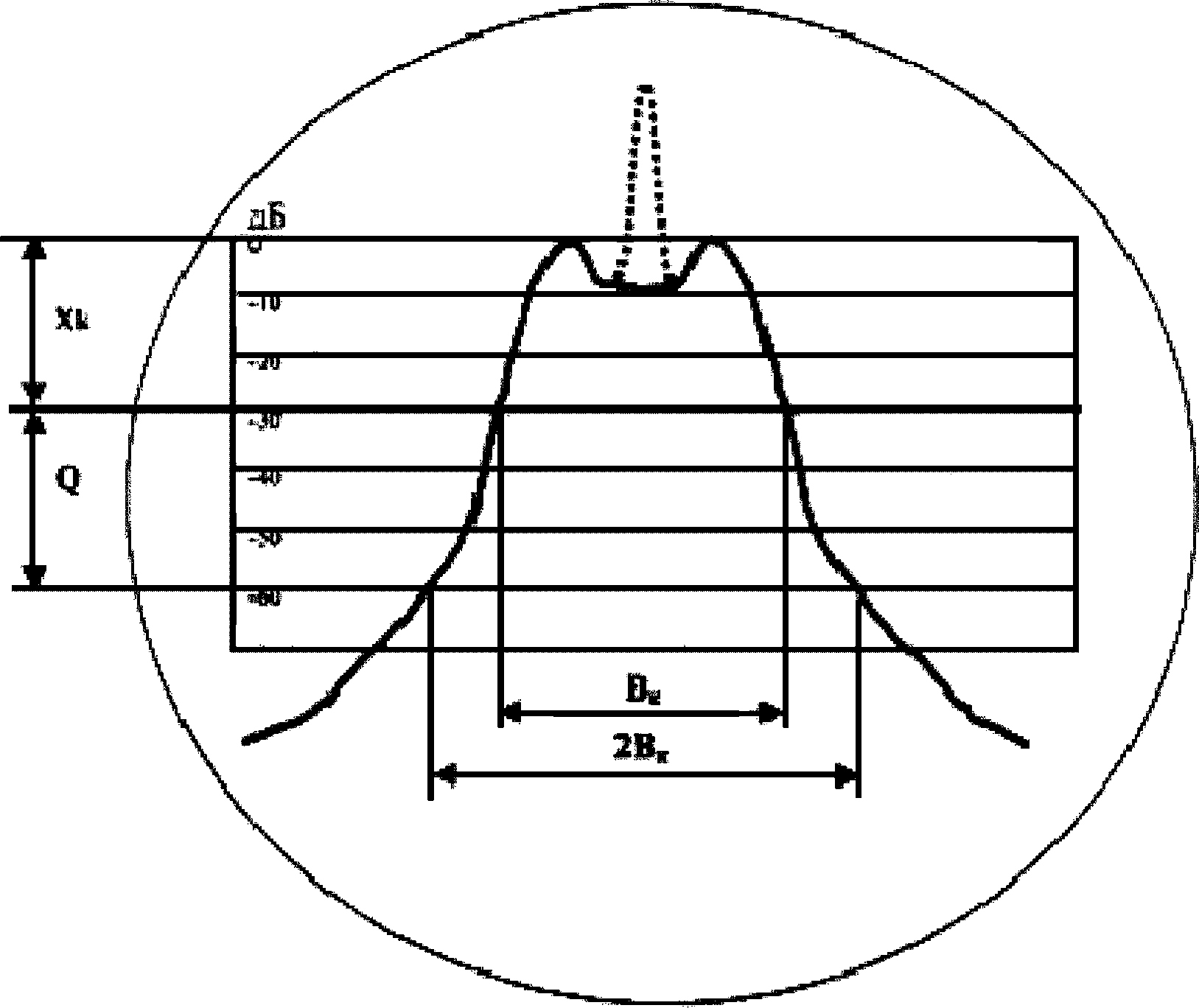

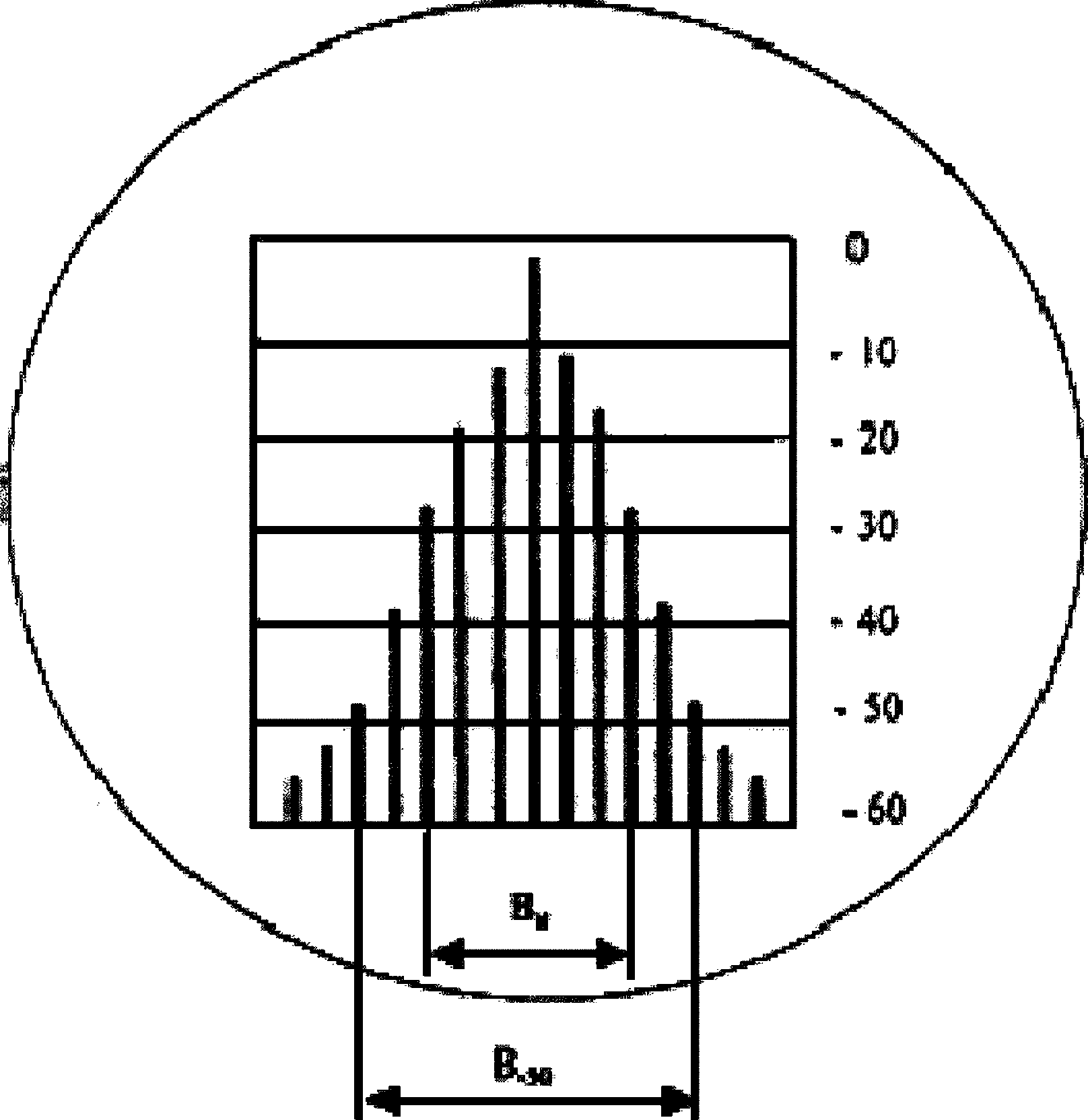

Приложение Н. Правила выбора нулевого уровня при измерениях ширину полосы радиочастот и внеполосных излучений радиопередатчиков

Приложение П. Графики для пересчета в нормы ГКРЧ зарубежных технических данных о внеполосных излучениях, выраженных в величине отступа в % от центра необходимой ширины полосы частот

Приложение Р. График для пересчета НШПЧ при уменьшении требований к коэффициенту ошибок на канале связи

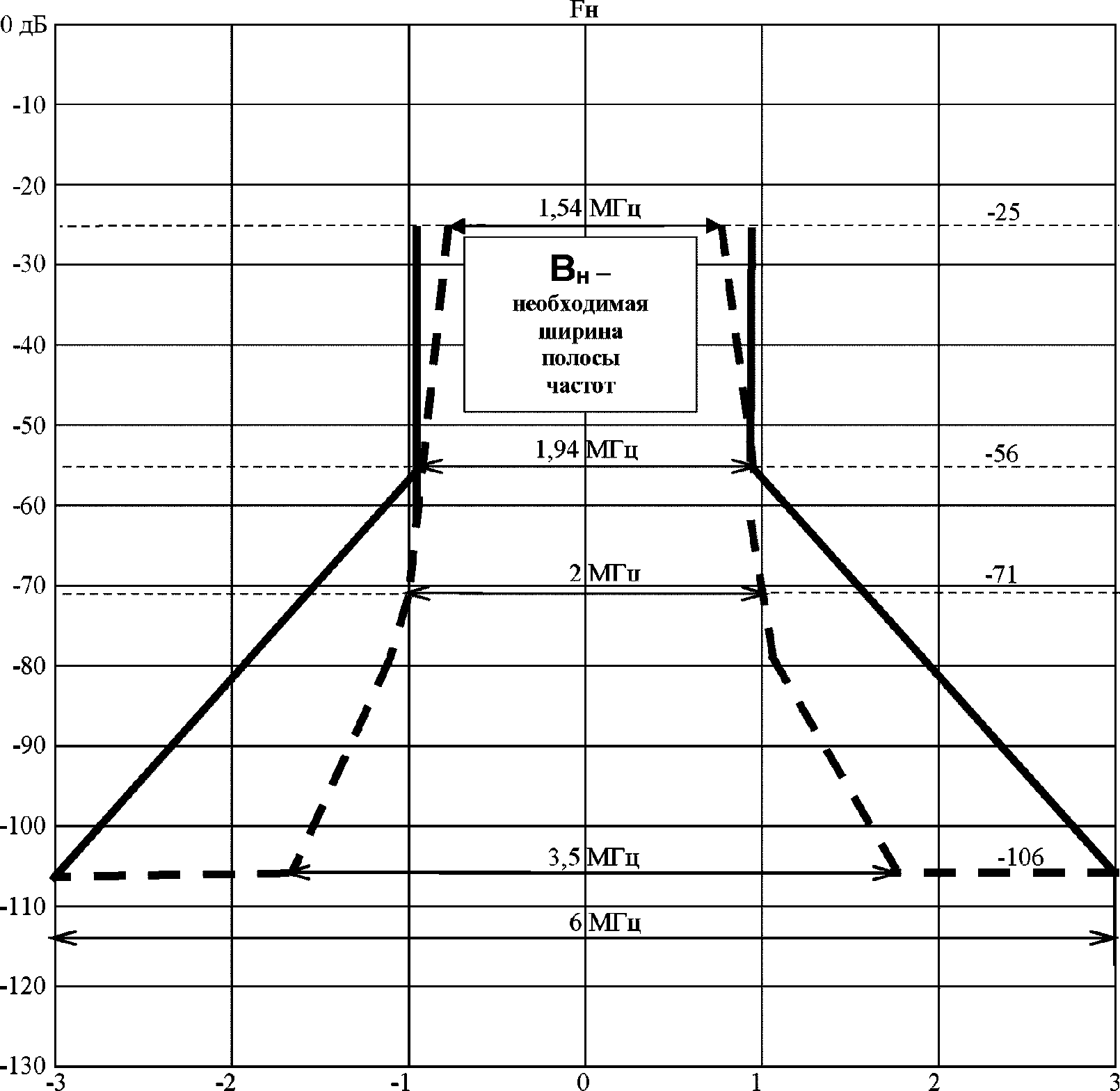

Приложение С. Пример построения ограничительной линии и контроля внеполосных спектров излучений

Приложение Т. Обозначение излучений

Приложение У. Список условных обозначений

Утверждены и введены в действие

Решением Государственной

комиссии по радиочастотам

от 29 ноября 2021 г. N 21-60-01

НОРМЫ НА ШИРИНУ ПОЛОСЫ РАДИОЧАСТОТ И ВНЕПОЛОСНЫЕ

ИЗЛУЧЕНИЯ РАДИОПЕРЕДАТЧИКОВ ГРАЖДАНСКОГО ПРИМЕНЕНИЯ

НОРМЫ 19-21

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1 Настоящие Нормы устанавливают требования к необходимой и контрольной ширине полосы радиочастот и внеполосным излучениям радиопередатчиков гражданского применения, использующих классы излучений, указанные в таблицах 4.1 - 4.15 и приложениях А - М.

1.2 Настоящие Нормы распространяются на все действующие закупаемые за рубежом, разрабатываемые (модернизируемые) и производимые радиопередатчики гражданского назначения, за исключением переносных радиопередатчиков спасательных средств, радиопередатчиков, используемых для передачи сигналов тревоги и бедствия, и радиопередатчиков, работающих в полосах частот ниже 30 МГц с пиковой мощностью менее 1 Вт.

1.3 Нормы ГКРЧ являются обязательными для всех юридических и физических лиц на территории Российской Федерации, использующих радиочастотный спектр.

Требования, установленные в настоящих Нормах, являются обязательными для соблюдения органами государственного управления, субъектами хозяйственной деятельности при разработке, подготовке к производству, изготовлении, импорте, реализации (поставке, продаже) и эксплуатации (применении) радиопередающих средств.

1.4 Контроль исполнения Норм ГКРЧ, а также изменений или дополнений утвержденных Норм ГКРЧ является обязательным до времени ввода в действие в Российской Федерации и/или изменения, дополнения соответствующих действующих государственных стандартов. После ввода в действие государственного стандарта на ширину полосы радиочастот и уровни внеполосных излучений радиопередающих устройств, проверка этих средств на выполнение установленных требований осуществляется в соответствии с действующим государственным стандартом.

1.5 Для случаев, не охваченных настоящими Нормами, разработчики радиопередающих устройств составляют рекомендации по ограничению ширины полосы частот и внеполосных излучений. Рекомендуемые ограничения с необходимыми обоснованиями согласовываются с ГКРЧ на этапе получения разрешения на разработку аппаратуры и вносятся в виде технических требований в технических условиях на аппаратуру.

В отдельных случаях по согласованию с ГКРЧ могут устанавливаться значения ширины полосы радиочастот и внеполосных излучений, отличающиеся от настоящих Норм.

1.6 Контроль нормируемых параметров осуществляется:

а) при испытаниях на этапах разработки, производства и подтверждения соответствия установленным требованиям. При этом порядок контроля в ходе других видов испытаний устанавливается в соответствии с техническими условиями на радиопередающие устройства;

б) на этапах эксплуатации РЭС органами радиочастотной службы и государственного надзора за деятельностью в области связи, информационных технологий и массовых коммуникаций в случаях возникновения радиопомех.

1.7 При наличии национальных стандартов (или принятых в Российской Федерации международных стандартов) на конкретные виды радиопередающих устройств или систем, в которых оговорены Нормы на ширину полосы радиочастот и внеполосные излучения и методики их измерений, нормы на эти параметры и их контроль должны соответствовать упомянутым стандартам, если требования стандарта соответствуют требованиям Норм или превышают их. При необходимости производится пересчет заявленных величин (измерительного уровня и ширины полосы) на предусмотренные карточками ТТД (форма N 1 ГКРЧ).

1.8 Выполнение измерений контрольной ширины полосы радиочастот и внеполосных излучений радиопередатчиков гражданского применения выполняется в соответствии с методиками (методами) измерений, аттестованными в установленном порядке.

2. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

2.1 Класс излучения: совокупность характеристик радиоизлучения, обозначаемая установленными условными обозначениями типов модуляции основной несущей, модулирующего сигнала, вида передаваемых сообщений, а также, при необходимости, дополнительных характеристик сигнала.

2.2 Необходимая ширина полосы частот (НШПЧ): ширина полосы частот, которая достаточна при данном классе излучения для обеспечения передачи сообщений с необходимой скоростью и качеством при определенных условиях.

2.3 Внеполосное излучение: нежелательное излучение на частоте или на частотах, непосредственно примыкающих к необходимой ширине полосы частот, которое является результатом процесса модуляции, но не включает побочных излучений.

2.4 Побочное излучение: нежелательное излучение на частоте или на частотах, расположенных за пределами необходимой ширины полосы частот, уровень которого может быть снижен без ущерба для соответствующей передачи сообщений. К побочным излучениям относятся гармонические излучения, паразитные излучения, продукты интермодуляции и частотного преобразования, но к ним не относятся внеполосные излучения.

2.5 Полоса частот радиоизлучения на уровне X дБ: полоса частот излучения радиопередающего устройства, за пределами которой любая дискретная составляющая спектра внеполосных радиоизлучений или спектральная плотность мощности внеполосных радиоизлучений ослаблены относительно заданного (исходного) уровня 0 дБ до уровня не менее чем X дБ.

2.6 Контрольная ширина полосы частот излучения: полоса частот излучения радиопередающего устройства на уровне минус 30 дБ, за пределами которой любая дискретная составляющая спектра внеполосных радиоизлучений или спектральная плотность мощности внеполосных радиоизлучений ослаблены не менее, чем на 30 дБ относительно заданного (исходного) уровня 0 дБ.

2.7 Пиковая мощность радиопередатчика: подводимая от передатчика к фидеру антенны мощность, усредненная за время одного радиочастотного периода, соответствующего максимальной амплитуде модулированной огибающей при нормальных условиях работы.

2.8 Присвоенная полоса радиочастот: полоса частот, в пределах которой разрешено излучение РЭС. Ширина присвоенной полосы частот равняется необходимой ширине полосы частот плюс удвоенное абсолютное значение допустимого отклонения частоты. Для космических станций присвоенная полоса частот включает в себя удвоенную максимальную величину доплеровского сдвига частоты, который может наблюдаться по отношению к любой точке земной поверхности.

2.9 Ограничительная линия внеполосного излучения: линия на плоскости координат (уровень-частота), которая устанавливается для каждого класса излучения и является верхней границей максимально допустимых значений уровней составляющих внеполосного спектра излучения, выраженных в децибелах относительно заданного (исходного) уровня 0 дБ.

3. СПИСОК НОРМИРОВАННЫХ КЛАССОВ ИЗЛУЧЕНИЯ

Условное обозначение класса излучения	N стр.	Условное обозначение класса излучения	N стр.	Условное обозначение класса излучения	N стр.
АМПЛИТУДНАЯ МОДУЛЯЦИЯ		F7WD	24	J7B	12
A1AAN	9	F8B	20	J7BCF	11
A1BBN	9	F8BBT	20	J8EKF	15
A1D	9	F8BBN	20	JXX	39
A2AAN	9	F8E	19	R3C	16
A2BBN	9	F8EJF	20	R3CMN	16
A3C	16	F8EHF	19	R3EJN	13
A3EJN	12	F8EHN	19	R3EGN	15
A3EGN	15	F8W	20	R7BCF	11
A7B	10	F8WWN	20	R7BCN	11
A7D	10	F9B	20	R7DCN	11
A8EJN	13	F9BBT	20	ИМПУЛЬСНАЯ МОДУЛЯЦИЯ
A8W	13	F9BBN	20	K1D	35
B8EGN	16	F9D	21, 24	K1N	35
B8EJN	14	F9DBN	21	K1W	35
B9WWF	15	F9DBT	21	K7D	23, 27
B9WWX	16	F9E	19, 21, 24	K7E	23, 27
СМЕШАННАЯ МОДУЛЯЦИЯ		F9EBT	21	K7WWT	23
D1W	23	F9EBN	21	K7W	27
D1D	23	F9W	19, 24	L1N	35
D7C	23	F9WWF	21	LXN	35
D7D	23, 27	ФАЗОВАЯ МОДУЛЯЦИЯ		M0N	35, 36
D7E	23	G1B	22	M7EJT	35
D7W	23, 27	G1BCN	22	MXN	35
DXD	23	G1D	22, 25	N0N	36
D8E	23	G1E	25	P0N	36
D9E	23, 27	G1F	25	P0NAN	36
D9W	23	G1W	25	Q0N	36
ЧАСТОТНАЯ МОДУЛЯЦИЯ		G2B	25	Q1D	37
F1B	17, 24	G2D	25	Q1N	37
F1BBN	17	G2W	25	Q1W	37
F1BCN	17	G7C	27	Q7D	28
F1CMN	20	G7B	26	Q7E	28
F1CNN	20	G7D	26	Q7W	28
F1D	17, 24	G7E	26	QXN	37
F1E	24	G7F	26	X7EWX	29, 30
F1CNN	20	G7W	26, 27	X7FWX	32
F1W	24	G7X	26	X7WWX	32
F1WD	24	G8W	24	VXN	38
F7WD	24	G9D	24, 26, 27	ПРОЧИЕ СЛУЧАИ
F2B	17	G9E	24	W0N	36
F3C	20	G9W	24, 26, 27
F3CMN	20	G9WDN	26
F3CNN	20	G9WDT	26
F3EGN	19	ОДНОПОЛОСНАЯ АМ
F3EJN	18	H2BBN, H2BFN	10
F3FM	19	H3EJN	13
F3FN	19	H3EGN	16
F3FW	19	J2A	10
F7B	17, 24	J2B	10
F7BDX	18	J2D	10
F7D	17, 24	J2BBN	11
F7DD	24	J2BCN	11
F7E	24	J3EJN	14
F7W	24	J3EGN	15, 16

4. НОРМЫ НА ШИРИНУ ПОЛОСЫ РАДИОЧАСТОТ

И ВНЕПОЛОСНЫЕ ИЗЛУЧЕНИЯ

4.1 Необходимая ширина полосы частот является исходным параметром при нормировании ширины полосы радиочастот и внеполосных излучений и определяется по формулам, приведенным в таблицах 4.1 - 4.15. При расчете необходимой ширины полосы частот должны использоваться предусмотренные настоящими нормами параметры модуляции, относящиеся к данному классу излучения и типу радиопередающего устройства. Для систем цифровой передачи при использовании фильтров формирования цифровых импульсов необходимо учитывать коэффициент пропускания фильтра с косинусоидальным спадом или его аппроксимацию. Списки условных обозначений параметров и аббревиатур типов модуляции, использованных в Нормах, даны в приложении У.

4.2 Нормы на контрольную ширину полосы частот определяются по формулам, приведенным в таблицах 4.1 - 4.15 на уровне минус 30 дБ (B_К = B_-30) относительно заданного (исходного) уровня 0 дБ. Для некоторых типов радиолокационных станций B_К определяется на уровне минус 40 дБ.

4.3 Нормы на внеполосные излучения установлены по значениям ширины полосы частот радиоизлучения на уровнях X дБ, равных минус 40, минус 50 и минус 60 дБ (B_-40, B_-50, B_-60) относительно заданного (исходного) уровня 0 дБ. Нормированные значения ширины полосы на этих уровнях определяются по формулам, приведенным в таблицах 4.1 - 4.15. Соединение нормированных точек, координаты которых по оси ординат соответствуют указанным выше уровням, а по оси абсцисс - логарифму относительно расстройки от несущей частоты по частоте, дает ограничительную линию для внеполосного спектра.

Таблица 4.1

Формулы для расчета норм на ширину полосы радиочастот

и внеполосные излучения для аналоговых видов

модуляции с амплитудной модуляцией

Класс излучения

Дополнительные характеристики

Формулы для расчета

Примечание

Необходимой ширины полосы частот - B_Н, Гц

контрольной ширины полосы частот - B_К, Гц и внеполосных излучений на уровне X дБ, Гц

1.1 Сигнал с информацией в квантованной или цифровой форме

Телеграфия, незатухающие колебания

A1AAN, A1BBN

Радиопередатчики фиксированной службы

Радиопередатчики сухопутной и морской подвижных служб мощностью более 100 Вт

B_Н = K_ЗB

K_З = 5 для линий, подверженных замираниям;

K_З = 3 для линий без замираний

B_К = B_Н

B_-40 = 1,3B_К

B_-50 = 1,6B_К

B_-60 = 2B_К

Значение коэффициента K_З устанавливается для различных типов радиопередатчиков в ТУ в зависимости от назначения радиопередатчика и диапазона используемых радиочастот

Радиопередатчики сухопутной и морской подвижных служб мощностью 100 Вт и менее

B_Н = 5B

B_К = 7B

B_К = 1,4B_Н

B_-40 = 1,86B_К

Радиопередатчики воздушных судов воздушной подвижной службы

B_Н = 5B

B_К = 7B, B_К = 1,4B_Н

B_-40 = 1,86B_К

B_-50 = 3,3B_К

B_-60 = 5,8B_К

Нормы распространяются на скорости манипуляции B < 20 Бод; в случае B > 20 Бод вводятся ограничения, согласованные с заказчиком

Бинарная амплитудно-манипулированная несущая

A1D

B_Н = 5B

B_К = 1,4B_Н = 7B

B_-40 = 1,4B_К

B_-50 = 2,5B_К

B_-60 = 4,5B_К

B-₂₅ = B_Н

Радиорелейные линии (РРЛ)

B_Н = К_ЗB

K_З = 3 для линий без замираний;

K_З = 5 для линий с замираниями

B_К = 1,05B_Н

B_-40 = 1,3B_К

B_-50 = 1,6B_К

B_-60 = 2B_К

Тональная телеграфия

A2AAN, A2BBN

B_Н = 2F_В + 5B

B_К = 2F_В + 6,8B

B_-40 = 2F_В + 13B

Телеграфия многоканальная A7B, A7D

B_Н = 2B6

B_К = B_Н

B_-40 = 1,3B_К

B_-50 = 1,6B_К

B_-60 = 2B_К

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: таблица 3 отсутствует.

Тональная телеграфия, одна боковая полоса частот, полная несущая

H2BBN

H2BFN

B_Н = 2F_В + 5B

B_К = B_Н

B_-40 = 1,25B_К

B_-50 = 1,55B_К

B_-60 = 2B_К

За исключением радиопередатчиков воздушной и морской подвижных служб, требования к которым приведены в таблицах 2 и 3 соответственно

Тональная телеграфия, одна боковая полоса частот, полная несущая

H2BBN, H2BFN

Сигнал избирательного вызова с использованием последовательного одночастотного кодирования

B_Н = F_В

B_К = B_Н

B_-40 = 1,25B_К

B_-50 =1,55B_К

B_-60 = 2B_К

Однополосная телеграфия, подавленная несущая

J2A- <*>

B_Н = 5B

B_К = B_Н

B_-40 = 1,3B_К

B_-60 = 2B_К

Примечание - <*> Здесь и далее по тексту прочерки в обозначении класса излучения заменяют не используемые дополнительные характеристики (см. приложение Р).

Узкополосная тональная телеграфия

J2B, J2D

Морская подвижная служба

NBPM

B_Н = 1,1B

B_К = 2,5B

B_-40 = 2B_К

B_-50 = 2,8B_К

B_-60 = 3,6B_К

Тональная телеграфия, одна боковая полоса частот, подавленная несущая

J2BBN

Вторичное уплотнение канала, образуемого однополосным радиопередатчиком с подавленной несущей, тональными посылками на поднесущей 1 кГц или 1,6 кГц

B_Н = 5B

B_К = B_Н

B_-40 = 1,3B_К

B_-50 = 1,6B_К

B_-60 = 2B_К

B_Н = 5B

B_К = 1,36B_Н = 6,8B

B_-40 = 1,9B_К

Распространяется на радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее

Тональная телеграфия, одна боковая полоса частот, подавленная несущая

J2BBN

Двухпозиционный код без исправления ошибок, радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее

B_Н = 5B

B_К = 1,36B_Н = 6,8B

B_-40 = 1,25B_К

Тональная телеграфия, одна боковая полоса частот, подавленная несущая

J2BCN

Двухпозиционный код с исправлением ошибок, радиопередатчики сухопутной подвижной службы

B_Н = 5B

B_К = B_Н

B_-40 = 1,3B_К

B_-50 = 1,6B_К

B_-60 = 2B_К

B_Н = 5B

B_К = 1,36B_Н = 6,8B

B_-40 = 1,9B_К

Распространяется на радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее

Многоканальная тональная телеграфия, одна боковая полоса частот, ослабленная несущая

R7BCF, R7BCN, R7DCN

B_Н = F_В,

где F_В - верхняя частота однополосного канала

B_К = 1,2B_Н = 1,2F_В

B_-40 = 1,75B_К

B_-50 = 3,33B_К

B_-60 = 5,75B_К

Многоканальная тональная телеграфия, одна боковая полоса частот, подавленная несущая

J7BCF

B_Н = F_В - F_Н,

где F_В - верхняя частота однополосного канала, F_Н - нижняя частота однополосного канала

B_К = 1,2B_Н =

1,2(F_В - F_Н)

B_-40 = 1,75B_К

B_-50 = 3,33B_К

B_-60 = 5,75B_К

Узкополосная тональная телеграфия J7B

Морская подвижная служба

NBPM

B_Н = 1,1B

B_К = 2,3B_Н = 2,5B

B_-40 = 2B_К

B_-50 = 2,8B_К

B_-60 = 3,6B_К

Многоканальная телеграфия J7B

Кроме радиопередатчиков морской подвижной службы

B_Н = F_В - F_Н

B_К = 1,4B_Н

B_-40 = 1,6B_К

B_-50 = 2,2B_К

B_-60 = 2,9B_К

1.2 Телефония (не звуковое вещание)

Телефония, две боковые полосы частот, одноканальная

A3EJN

Радиопередатчики фиксированной службы без предварительной коррекции АЧХ

B_Н = 2F_В

B_К = 1,9B_Н

B_К = 3,8F_В

B_-40 = 1,74B_К

B_-50 = 3,16B_К

B_-60 = 5,53B_К

Радиопередатчики фиксированной службы с предварительной коррекцией АЧХ и радиопередатчики подвижной службы

B_Н = 2F_В

B_К = 2,5B_Н

B_К = 5F_В

B_-40 = 1,8B_К

B_-50 = 3,12B_К

B_-60 = 5,52B_К

Радиопередатчики воздушных судов воздушной подвижной службы

B_Н = 2F_В

B_К = 2,5B_Н

B_К = 5F_В

B_-40 = 1,8B_К

B_-50 = 3,2B_К

B_-60 = 5,6B_К

Телефония, одна боковая полоса частот, полная несущая

H3EJN

Ослабленная несущая

R3EJN

Радиопередатчики фиксированной службы

B_Н = F_В

B_К = 1,15B_Н

B_К = 1,15F_В

B_-35 = 1,09B_К

B_-40 = 1,39B_К

B_-50 = 2,52B_К

B_-60 = 4,7B_К

Радиопередатчики сухопутной подвижной службы мощностью более 100 Вт

B_Н = F_В

B_К = 1,2B_Н

B_К = 1,2F_В

B_-40 = 1,75B_К

B_-50 = 3,33B_К

B_-60 = 5,75B_К

Телефония, одна боковая полоса частот, полная несущая

H3EJN

Ослабленная несущая

R3EJN

Радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее

B_Н = F_В

B_К = 1,8B_Н

B_К = 1,8F_В

B_-40 = 1,9B_К

B_-50 = 3,33B_К

B_-60 = 6,11B_К

Два или более телефонных каналов с частотным уплотнением

A8EJN

РРЛ фиксированной службы

B_Н = 2F_В

F_В - верхняя частота групповой полосы частот

B_К = 5F_В = 2,5B_Н

B_-40 = 1,8B_К

B_-50 = 3,2B_К

B_-60 = 5,6B_К

Два и более телефонных каналов с комбинированными типами передачи

A8W

Ретрансляция ТВ-передач

B_Н = 2F_Н + 2F_В + 2D

B_К = 2,5B_Н

B_-40 = 1,8B_К

B_-50 = 3,2B_К

B_-60 = 5,6B_К

Телефония, одна боковая полоса частот, подавленная несущая

J3EJN

Радиопередатчики фиксированной службы

B_Н = F_В - F_Н

B_К = 1,15B_Н

B_К = 1,15(F_В - F_Н)

B_-35 = 1,09B_К

B_-40 = 1,39B_К

B_-50 = 2,52B_К

B_-60 = 4,7B_К

Радиопередатчики сухопутной и морской подвижных служб мощностью более 100 Вт

B_Н = F_В - F_Н

B_К = 1,2B_Н =

1,2(F_В - F_Н)

B_-40 = 1,91B_К

B_-50 = 3,33B_К

B_-60 = 5,75B_К

Радиопередатчики сухопутной и морской подвижных служб мощностью 100 Вт и менее

B_Н = F_В - F_Н

B_К = 1,8B_Н =

1,8(F_В - F_Н)

B_-40 = 1,9B_К

B_-50 = 3,3B_К

B_-60 = 6,1B_К

Телефония, передача на независимых боковых полосах частот, ослабленная или подавленная несущая

B8EJN

Телефония на двух независимых полосах частот

B_Н = 2F_В

B_К = 1,05B_Н = 2,1F_В

B_-40 = 1,43B_К

B_-50 = 2,57B_К

B_-60 = 4,67B_К

Телефония на четырех независимых полосах частот

B_Н = 4F_В

B_К = 1,05B_Н = 4,2F_В

B_-40 = 1,43B_К

B_-50 = 2,57B_К

B_-60 = 4,67B_К

Телефония, передача на независимых полосах частот

B9WWF

B_Н = N_рF_В,

где N_р - число независимых полос частот

B_К = 1,8B_Н

B_-40 = 1,2B_К

B_-50 = 2,2B_К

B_-60 = 3,7B_К

Два или несколько каналов одна боковая полоса

J8EKF

Телефония с обеспечением секретности

B_Н = N_р(F_В - F_Н), где N_р - число независимых полос частот

B_К = 1,2B_Н

B_-40 = 1,83B_К

B_-50 = 3,33B_К

B_-60 = 5,83B_К

1.3 Звуковое вещание

Радиовещание, две боковые полосы частот

A3EGN

B_Н = 2F_В

B_К = 1,2B_Н = 2,4F_В

B_-40 = 1,13B_К

B_-50 = 2,42B_К

B_-60 = 2,75B_К

F_В может изменяться от 4 кГц до 10 кГц в зависимости от требуемого качества

Радиовещание, одна боковая полоса частот, ослабленная несущая

R3EGN

B_Н = F_В

B_К = 1,15B_Н = 1,15F_В

B_-40 = 1,22B_К

B_-50 = 2,09B_К

B_-60 = 3,83B_К

F_В может изменяться от 4 кГц до 10 кГц в зависимости от требуемого качества

Радиовещание, одна боковая полоса частот, подавленная несущая

J3EGN

B_Н = F_В - F_Н

B_К = 1,15B_Н

B_-40 = 1,22B_К

B_-50 = 2,09B_К

B_-60 = 3,83B_К

F_В может изменяться от 4 кГц до 10 кГц в зависимости от требуемого качества

Радиовещание, передача на независимых боковых полосах частот, ослабленная или подавленная несущая

B8EGN

B_Н = 2F_В

B_К = 1,05B_Н = 2,1F_В

B_-40 = 1,43B_К

B_-50 = 2,57B_К

B_-60 = 4,29B_К

F_В может изменяться от 4 кГц до 10 кГц в зависимости от требуемого качества

Радиовещание, одна боковая полоса частот, полная несущая

H3EGN

B_Н = F_В

B_К = 1,15B_Н

B_-40 = 1,22B_К

B_-50 = 2,1B_К

B_-60 = 3,83B_К

F_В может изменяться от 4 кГц до 10 кГц в зависимости от требуемого качества

для К_В радиовещания с амплитудной модуляцией при организации радиовещания на зарубежные страны необходимая ширина полосы не должна превышать 9 кГц (основание - Регламент Радиосвязи п. 2.2.4 приложения N 11)

1.4 Факсимиле

Факсимиле с модуляцией несущей, модулированной по частоте поднесущей, две боковые полосы частот

A3C- <*>

B_Н = 2F_П + 3F_В, где F_П - частота поднесущей

B_К = B_Н

B_-35 = B_Н + 2F_В

Примечание - <*> Здесь и далее по тексту прочерки в обозначении класса излучения заменяют не используемые дополнительные характеристики (см. приложение Д).

Факсимиле с модуляцией несущей, модулированной по частоте поднесущей, одна боковая полоса частот, ослабленная несущая

R3C, R3CMN

B_Н = F_П + 1,5F_В

B_К = B_Н + F_В =

F_П + 2,5F_В

B_-40 = B_К + F_В

B_-50 = B_К + 2F_В

B_-60 = B_К + 3F_В

1.5 Сложные излучения

Сложное излучение в двух независимых полосах частот, подавленная или ослабленная несущая

B9WWX

Одна боковая полоса частот - однополосная телефония, другая - многоканальная тональная телеграфия

B_Н = 2F_В

или

B_Н = 2B6,

где B6 - общая канальная скорость телеграфии

B_К = 1,1B_Н

B_К = 2,2B6

B_-40 = 1,8B_К

B_-50 = 3,36B_К

B_-60 = 5,8B_К

B_Н при верхней частоте F_В ОБП канала больше канальной скорости тональной телеграфии; в ином случае для B_Н применяется величина B6

Таблица 4.2

Формулы для расчета норм на ширину полосы радиочастот

и внеполосные излучения для аналоговых

видов модуляции с частотной модуляцией

Класс излучения	Дополнительные характеристики	Формулы для расчета		Примечание
Класс излучения	Дополнительные характеристики	Необходимой ширины полосы частот - B_Н, Гц	Контрольной ширины полосы частот - B_К, Гц, и внеполосных излучений на уровне X дБ, Гц	Примечание
2.1 Телеграфия
Частотная одноканальная телеграфия F1B, F1D		для 0,5 <= m' < 1,5 B_Н = 1,2B + 2,4D для 1,5 <= m' < 5,5 B_Н = 1,9B + 2,1D для 5,5 <= m' <= 20	B_К = 2,3B_Н/(m' + 12)^1/6 B_-40 = B_К [2,86 - (m' + 12)^1/6] B_-50 = B_К [4 - (m' + 8)^1/4] B_-60 = B_К [4,8 - (m' + 5)^1/3]	m' = 2D/B
Узкополосная буквопечатающая телеграфия с исправлением ошибок F1BCN		B_Н = 2B + 2,4D D = 85 Гц
Частотная манипуляция поднесущих частот F2B		N_f - число поднесущих, - разнос поднесущих, Гц B_нF1B - НШПЧ, рассчитанная для F1B	B_К = B_Н B_-40 = 1,3B_К B_-50 = 1,6B_Н B_-60 = 3B_Н
Многоканальная частотная телеграфия F7B, F7D		для 0,5 <= m' < 1,5 B_Н = 1,2B + 2,4D для 1,5 <= m' < 5,5 B_Н = 1,9B + 2,1D для 5,5 <= m' <= 20	B_К = 2,3B_Н/(m' + 12)^1/6 B_-40 = B_К [2,86 - (m' + 12)^1/6] B_-50 = B_К [4 - (m' + 8)^1/4] B_-60 = B_К [4,8 - (m' + 5)^1/3]	m' = 2D/B, где B - наибольшая скорость телеграфирования в каналах
Четырехчастотная двухканальная телеграфия F7BDX	Радиопередатчики фиксированной и подвижной служб	а) B_Н = B + 2,2D для синхронизированных каналов; б) B_Н = 4B + 2,2D для несинхронизированных каналов, где B - наибольшая скорость телеграфирования в каналах	B_К = B_Н B_-40 = (4m' + 13)B B_-50 = (4,6m' + 26)B B_-60 = (5,1m' + 47)B	m' = 2D/3B
Четырехчастотная двухканальная телеграфия F7BDX	Радиопередатчики воздушных судов воздушной подвижной службы		B_К = B_Н B_-40 = 13m'^2/3B B_-50 = 18m'^2/3B B_-60 = 37m'^2/3B	m' = 2D/3B, при (1,3 < m' < 5)
2.2 Телефония
Телефония коммерческая F3EJN		B_К = 2F_В + 2D	B_К = B_Н B_К = 2F_В + 2D B_-40 = (7,8m' + 3)F_В для 0,25 <= m' <= 1,3 B_-40 = (7,8m' + 4)F_В для m' > 1,3 B_-50 = (8,4m' + 4,4)F_В для 0,25 <= m' <= 1,3 B_-50 = (8,4m' + 6)F_В для m' > 1,3 B_-60 = (9m' + 6)F_В для 0,25 <= m' <= 1,3 B_-60 = (8,8m' + 8)F_В для m' > 1,3	m' = D/3F_В
2.3 Радиовещание звуковое и телевидение
Звуковое вещание (монофонический канал) F3EGN	D = 50 кГц, D = 75 кГц	B_Н = 2F_В + 2D для 1 <= m' <= 1,7	B_К = (6,7m' + 2)F_В B_-40 = (7,8m'+ 3)F_В B_-50 = (8,4m' + 4,4)F_В B_-60 = (9m'+ 6)F_В для 1 <= m' <= 1,7	m' = D/3F_В F_В может изменяться до 15 кГц включительно
Передача ТВ с использованием частотной модуляции F3FM, F3FN, F3FW		B_Н = 2F_В + 2D	B_К = 1,2B_Н = 2,4F_В + 2,4D B_-60 = 1,67B_К
Звуковое вещание (стереофонический канал) F8EHN	D = 50 кГц, D = 75 кГц	B_Н = 2F_В + 2D	B_К = (8m' + 2,4)F_В B_-40 = (9,36m' + 3,6)F_В B_-50 = (10m' + 5,28)F_В B_-60 = (10,8m' + 7,2)F_В для 0,3 <= m' <= 1,7	m' = D/3F_В F_В может изменяться до 53 кГц включительно
Звуковое вещание с использованием ЧМ F8E, F9E, F9W		B_Н = 2F_В + 2D	B_К = 2F_В + 2,3D B_-60 = 6F_В + 3D	F_В может изменяться до 76 кГц включительно
Звуковое вещание с каналом дополнительной информации F8EHF	D = 75 кГц	B_Н = 2F_В + 2D для 0,3 <= m' <= 0,5	B_К = 2F_В + 2,3D B_-60 = 6F_В + 3D	m' = D/3F_В F_В может изменяться до 76 кГц включительно
2.4 Факсимиле
Факсимиле с частотной модуляцией несущей частоты фотосигналом в импульсной форме F1CMN F3CMN (монохромный сигнал) F3C, F1CNN, F3CNN (цветной сигнал)	Передача черно-белого штрихового (текстового) изображения	B_Н = 2F_В + 2,2D, F_В = Z/2	B_К = 1,2B_Н = 2,4F_В + 2,64D B_-40 = 1,33B_К B_-50 = 1,75B_К B_-60 = 2,25B_К
	Передача полутонового и цветного изображения	B_Н = 2F_В + 2,2D, F_В = Z/2	B_К = 1,2B_Н = 2,4F_В + 2,64D B_-40 = 0,83B_К·10^{5,1/(11,8+3,2m')} B_-50 = 0,83B_К·10^{8,1/(11,8+3,2m')} B_-60 = 0,83B_К·10^{11,1/(11,8+3,2m')}	m' = D/F_В
2.5 Сложные излучения
Частотная манипуляция двумя и более частотами F8B, F9B, F8BBT, F8BBN, F9BBT, F9BBN		B_Н = 2B + 2D, при D = 0,25B, где B - наибольшая скорость телеграфирования в каналах	B_К = 2,5B_Н B_-60 = 2,8B_К
ЧМ колебание модулированное сигналом системы передачи с ЧРК F8EJF	Радиорелейные системы прямой видимости, тропосферные РРЛ	B_Н = 2F_В + 2D, где D определяется по таблице 4.3	B_К = 0,3B_Н для 60 <= N600 B_К = 0,7B_Н для N >= 720	В системах с пилот-сигналом взамен F_В подставить F_п.с
ЧМ колебание, модулированное сигналом телевидения и поднесущими звука F8WWN, F8W	Радиорелейные системы прямой видимости	B_Н = 2F_В + 2D_{разм.тв}, где D_{разм.тв} - размах девиации частоты, создаваемый видеосигналом, F_В - частота верхней поднесущей звука	B_К = 0,7B_Н	В системах с пилот-сигналом взамен F_В подставить F_п.с
Минимальная частотная модуляция (манипуляция) без фильтрации F9E, F9D F9EBT, F9EBN F9DBT, F9DBN		B_Н = 1,18B, при	B_К = 1,18B_Н = 1,4B B_-40 = 1,3B_К B_-50 = 1,56B_К B_-60 = 1,74B_К
Минимальная частотная модуляция (манипуляция) с фильтрацией сигнала фильтром с Гауссовой формой АЧХ F9E, F9D	При нормированной полосе Гауссового формирующего фильтра	При При При При	При B_-40 = 1,3B_К, B_-60 = 1,74B_К При B_-40 = 1,2B_К, B_-60 = 1,51B_К При B_-40 = 1,14B_К, B_-60 = 1,4B_К При B_-40 = 1,1B_К, B_-60 = 1,3B_К	При T = 1/B и
ЧМ колебание с частотным разделением каналов F9WWF	FDM-FM, РРЛ прямой видимости	2F_В + 2D_Т, где D_Т определяется по таблице 4.3	B_К = 0,3B_Н для 60 <= N_с <= 600 B_К = 0,7B_Н для N_с >= 720	В системах с пилот-сигналом взамен F_В подставить F_п.с

Таблица 4.3

Расчет пиковой девиации частоты, создаваемой

многоканальным сообщением

Количество каналов тональной частоты (ТЧ), N_с	Эффективное значение девиации частоты, создаваемое измерительным уровнем одного канала ТЧ , МГц	Средняя мощность многоканального сообщения (P_загр), дБм	Средняя мощность одного канала ТЧ (P_к.ср), дБм
12 <= N_с < 60	0,1 <*>	2,6 +2 log N_с
60 <= N_с <= 240	0,2 <*>
240 < N_с <= 1020	0,2	P_к.ср + 10 log N_с	минус 13
N_с > 1020	0,14	P_к.ср + 10 log N_с	минус 13

--------------------------------

<*> Для аппаратуры ТРРС ("Горизонт-М", ДТР-12, ТР-120) максимальное значение

дано по ТУ. Для других конкретных систем может быть применено меньшее значение

Таблица 4.4

Формулы для расчета норм на ширину полосы радиочастот

и внеполосные излучения для аналоговых

видов модуляции с фазовой модуляцией

Класс излучения	Дополнительные характеристики	Формулы для расчета		Примечание
Класс излучения	Дополнительные характеристики	Необходимой ширины полосы частот - B_Н, Гц	контрольной ширины полосы частот - B_К, Гц, и внеполосных излучений на уровне X дБ, Гц	Примечание
Одноканальная телеграфия, фазовая манипуляция G1B, G1D	K_З = 3 для линий без затуханий, K_З = 5 для линий с затуханием	B_Н = К_ЗB	B_К = 1,4B_Н = 1,4К_ЗB B_-40 = 1,86B_К B_-50 = 3,29B_К B_-60 = 5,7B_К
Непрерывная фазоманипулированная несущая, телеграфия G1BCN		B_Н = 11B	B_К = B_Н = 11B B_-40 = 1,7B_К B_-50 = 2,7B_К B_-60 = 5,5B_К
	Узкополосная относительная фазовая телеграфия; рекомендуется использовать скорости телеграфирования 100 или 200 Бод NBPM	B_Н = 1,1B	B_К = 2,4B_Н = 2,64B B_-40 = 1,5B_К B_-50 = 2,12B_К B_-60 = 2,75B_К	Радиопередатчики морской подвижной службы гектометровых и декаметровых волн

Таблица 4.5

Формулы для расчета норм на ширину полосы радиочастот

и внеполосные излучения для цифровых видов модуляции

с амплитудно-фазовой модуляцией <*>

Класс излучения	Тип модуляции	Дополнительные характеристики	Формулы для расчета		Примечание
Класс излучения	Тип модуляции	Дополнительные характеристики	необходимой ширины полосы частот	контрольной ширины полосы частот и внеполосных излучений	Примечание
Несущая модулированная по амплитуде и фазе D1D, D7D, D1W, D7E D7C, D7W, DXD, D9W			B_Н = R/log₂S, где R - скорость передачи, бит/с, S - позиционность ФМ	B_К = 1,5B_Н = 1,5R/ <*> log₂S B_-40 = 1,13B_К B_Н при значении S = 4	Для сигналов, у которых (см. таблицу 4.6)
	QPSK, кодирование с исправлением ошибок	CDMA	B_Н = 1,5К_RR К_R - коэффициент избыточности кодирования при исправлении ошибок	B_Н = 1,8К_RR, B_-40 = 1,3B_К B_-50 = 2B_К, B_-60 = 4B_К	- избыточность
	QPSK	TDMA, FDMA	B_Н = KR К = 1,25 - 2	B_Н =1,2RК, B_-40 = 1,17B_К B_-50 = 1,67B_К B_-60 = 3,33B_К
D8E, D9E	MPSK (M = 4, 8, 16)		B_Н = 2,5R/log₂S	B_К = 1,2B_Н B_Н при значении S = 4 B_-40 = 1,17B_К, B_-50 = 1,67B_К B_-60 = 3,33B_К
K7D, K7WWT	APSK	фильтр "корень из косинуса"	- таблица 4.7	B_К = 1,2B_Н, B_-40 = 1,7B_К B_-50 = 2,3B_К, B_-60 = 3B_К
K7E	32APSK	РВЦ	B_Н = 1,25R/log₂S	B_К = 1,2B_Н B_Н при значении S = 4 B_-40 = 1,7B_К, B_-50 = 2,3B_К B_-60 = 3B_К	DMW система цифрового радиовещания

--------------------------------

<*> Для расчета огибающей ШПИ (значения B_К, B_-40, B_-50, B_-60) используется величина B_Н при значении S = 4.

Таблица 4.6

Зависимость коэффициента

для сигналов

с использованием формообразующего импульс

фильтра "корень из косинуса"

	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1
	0,51	0,537	0,567	0,6	0,634	0,669	0,705	0,742	0,779	0,816

Таблица 4.7

Формулы для расчета норм на ширину полосы радиочастот

и внеполосные излучения для цифровых видов модуляции

с частотной модуляцией <*>

Класс излучения	Тип модуляции	Дополнительные характеристики	Формулы для расчета		Примечание
Класс излучения	Тип модуляции	Дополнительные характеристики	необходимой ширины полосы частот	контрольной ширины полосы частот и внеполосных излучений	Примечание
Частотная одноканальная телеграфия и манипуляция при передаче цифровой информации F1B, F1E, F1D, F1W, F7B, F7D, F7E, F7W			для 0,5 <= m' < 1,5 B_Н = 1,2R + 2,4D для 1,5 <= m' < 5,5 B_Н = 1,9R + 2,1D для 5,5 <= m' <= 20	B_К = 2,3B_Н/(m' + 12)^1/6 B_-40 = B_К [2,86 - (m' + 12)^1/6] B_-50 = B_К [4 - (m' + 8)^1/4] B_-60 = B_К [4,8 - (m' + 5)^1/3]	m' = 2D/R
F1WD-, F7DD-, F7WD-	CPFSK	CDMA	B_Н = 0,5R + 1,78D	B_К = 1,4B_Н, B_-40 = 1,9B_К B_-50 = 3,3B_К, B_-60 = 5,7B_К
Частотная модуляция, многоканальная передача F7D, F7W F7DD, F7WD	Частотная манипуляция с Гауссовым фильтром	GMSK (несущей)	B_Н = R/log₂S + 2DК S = 2 D = 0,25R для охвата спектра 99% K = -0,28 для охвата спектра 99,9% К = 0,18	B_К = 1,2K_GR, B_-40 = 1,2B_К B_-50 = 1,4B_К, B_-60 = 1,6B_К
F9D, F9E, F9W (G8W, G9D, G9E, G9W)		FMSK (поднесущей)	B_Н = K_GR K_G (BT) - в таблице 4.8 B_Н = R/log₂S <*> + 2КD при 0,4 < К < 0,6	B_К = 1,2 - 1,4R, B_-40 = 1,2B_К B_-50 = 1,4B_К, B_-60 = 1,6B_К	Вторая формула B_Н для систем частотно-фазовой модуляции

--------------------------------

<*> Для расчета огибающей ШПИ (значения B_К, B_-40, B_-50, B_-60) используется величина B_Н при значении S = 4.

Таблица 4.8

Зависимость коэффициента К_G (BT)

BT		1	0,7	0,5	0,3	0,25	0,15	Примечания
К_G (BT)	1,28	1,14	1,1	1,07	0,93	0,86	0,70	средняя
	0,94			0,80	0,70	0,67	0,53	охват полосы 95%
	1,28			1,03	0,91	0,86	0,70	охват полосы 99%
	2,81			1,20	1,06	1,00	0,83	охват полосы 99,8%
Примеры систем				DECT	GSM, DCS, PCS	TETRA
Тип модуляции	MSK	GMSK

Таблица 4.9

Формулы для расчета норм на ширину полосы радиочастот

и внеполосные излучения для цифровых видов модуляции

с фазовой модуляцией

Класс излучения	Тип модуляции	Дополнительные характеристики	Формулы для расчета		Примечание
Класс излучения	Тип модуляции	Дополнительные характеристики	необходимой ширины полосы частот	контрольной ширины полосы частот и внеполосных излучений	Примечание
Одноканальная передача, фазовая манипуляция G1D, G1E, G1F, G1W		Пределы значений коэффициента К определяются применяемым методом модуляции сигнала	B_Н = КR/log₂S, где R - скорость передачи, бит/с, K - коэффициент, S - позиционность ФМ	B_К = 1,4B_Н B_Н = 2,8КR/log₂S <*> B_-40 = 1,86B_К, B_-50 = 3,28B_К B_-60 = 5,7B_К	4 < К < 20 для BPSK без фильтрации; 1,5 < К < 4 для BPSK с фильтрацией
Одноканальная передача, фазовая модуляция G1E		TDMA, FDMA; фильтр "приподнятый косинус"		B_К = 1,05B_Н, B_-40 = 1,1B_К B_-50 = 4B_К, B_-60 = 8B_К
Одноканальная передача, фазовая модуляция G1E	QPSK	TDMA, FDMA	B_Н = КR K = 1,25 - 2	B_К = 1,2B_Н, B_-40 = 1,17B_К B_-50 = 1,67B_К, B_-60 = 3,33B_К
Относительная фазовая манипуляция поднесущих частот G2B, G2D, G2W					- разнос поднесущих N_f - число поднесущих
Многоканальная передача G7B, G7D, G7E, G7F *<>, G7W, G7X**	MPSK (M = 8, 16)		B_Н = 2,5R/log₂S,	B_К = 1,2B_Н <**>, B_-40 = 1,17B_К, B_-50 = 1,67B_К B_-60 = 3,33B_К	Если избыточность указывается в %,
	M-QAM, MPSK, кодирование с исправлением ошибок		B_Н = K_RR/log₂S, K_R - коэффициент избыточности кодирования при исправлении ошибок	B_К =1,4B_Н, B_-40 = 1,4B_К B_-50 = 1,8 - 2,3B_К B_-60 = 2,5 - 3B_К	Если избыточность указывается в %,
G7D, G7E, G7F *<>, G7W**	BPSK с фильтрацией BPSK без фильтрации		B_Н = KR, К = 1,25 - 2 B_Н = KR, К = 4 (95%) - 20 (99%)	B_К = 1,4B_Н, B_-40 = 2,6B_К B_-50 = 4,6B_К, B_-60 = 8,2B_К
G7D, G7E, G7F *<>, G7W**		TDMA, FDMA фильтр "приподнятый косинус"		B_К = 1,05B_Н, B_-40 = 1,1B_К B_-50 = 4B_К, B_-60 = 8B_К
G9D	M-QAM 4-, 16- (M = 4, 16)	TDMA	B_Н = KR/log₂S 1,5 < K < 1,7	B_К = 1,4B_Н <*>, B_-40 = 1,4B_К B_-50 = 1,8 - 2,3B_К B_-60 = 2,5 - 3B_К
G9D	MPSK (M = 8, 16)	TDMA	B_Н = KR/log₂S K = 2,5	B_К = 1,2B_Н <*> B_-40 = 1,17B_К, B_-50 = 1,67B_К B_-60 = 3,33B_К
	M-QAM, кодирование с исправлением ошибок		B_Н = K_RR/log₂S K_R - коэффициент избыточности кодирования при исправлении ошибок	B_К = 1,2B_Н <*>, B_-40 = 1,3B_К B_-50 = 1,7B_К, B_-60 = 2,2B_К
	QPSK	РРЛ	B_Н = R	B_К = 1,2R = 1,2B_Н B_-40 = 1,17B_К, B_-50 = 1,7B_К B_-60 = 3,3B_К
G9W G9WDN, G9WDT	QPSK M-PSK (M = 8, 16)	TDMA, FDMA	B_Н = KR, K = 1,25 - 2	B_К = 1,2B_Н, B_-40 = 1,17B_К B_-50 = 1,67B_К, B_-60 = 3,33B_К
G9W	QPR, QPR с AZD		B_Н = K_СR K_С - таблица 4.11	B_К = 1,4B_Н, B_-40 = 1,4B_К B_-50 = 1,8 - 2,3B_К B_-60 = 2,5 - 3B_К

--------------------------------

<*> По "Временным нормам на цифровую передачу ТВ сигналов стандартного качества по спутниковым каналам" B_Н = B_К = 1,2K_свK_рсR/log₂S, где K_св - коэффициент учета сверточного кодирования, К_рс - коэффициент расширения полосы за счет применения кодирования.

<**> Для расчета огибающей ШПИ (значения B_К, B_-40, B_-50, B_-60) используется величина B_Н при значении S = 4.

Таблица 4.10

Формулы для расчета норм на ширину полосы радиочастот

и внеполосные излучения для цифровых видов модуляции

со ступенчатой квадратурной и кодовой манипуляцией

Класс излучения	Тип модуляции	Формулы для расчета		Примечание
		необходимой ширины полосы частот	контрольной ширины полосы частот и внеполосных излучений
D7D, D7W, D9E XXXC- <*>, D-, T-, F-	M-QAM	B_Н = R/log₂S	B_К = 1,2B_Н <**> B_-40 = 1,3B_К B_-50 = 1,7B_К B_-60 = 2,2B_К
	M-QAM, кодирование с исправлением ошибок	B_Н = K_RR/log₂S К_R - коэффициент избыточности кодирования при исправлении ошибок
	M-QAM с кодовой модуляцией	B_Н = K_СR/log₂S K_С - таблица 4.11
G7C, G7W, G9D XXXC- <*>, D-, T-, F-	M-QAM	B_Н = R/log₂S	B_К = 1,2B_Н <**> B_-40 = 1,3B_К B_-50 = 1,7B_К B_-60 = 2,2B_К
	M-QAM, кодирование с исправлением ошибок	B_Н = K_RR/log₂S K_R - коэффициент избыточности кодирования при исправлении ошибок
	M-QAM с кодовой модуляцией	B_Н = K_СR/log₂S K_С - таблица 4.11
K7D, K7E, K7W	4-, 16-, 32-, 64- QPAM	B_Н = KR/log₂S K = 1 - 2	B_К = 1,4B_Н <>* B_-40 = 1,4B_К B_-50 = 2,3B_К B_-60 = 3B_К
Q7D, Q7E, Q7W XXXC- <>, D-, T-, F-*	M-QAM	B_Н = R/log₂S	B_К = 1,2B_Н <**> B_-40 = 1,3B_К B_-50 = 1,7B_К B_-60 = 2,2B_К
	M-QAM, кодирование с исправлением ошибок	B_Н = K_RR/log₂S K_R - коэффициент избыточности кодирования при исправлении ошибок
	M-QAM с кодовой модуляцией	B_Н = K_СR/log₂S, K_С - таблица 4.11

--------------------------------

<*> Первые три знака (XXX) здесь и далее означают, что дополнительные знаки относятся к классам излучения, указанным в пункте, включая дополнительные.

<**> Для расчета огибающей ШПИ (значения B_К, B_-40, B_-50, B_-60) используется величина B_Н при значении S = 4.

Таблица 4.11

Кодовая модуляция данных (BCM, TCM, MLCM) в системах цифровой передачи радиорелейных линий (по Рекомендации МСЭ-Р F.1101)	Вид (полное обозначение) модуляции	К_С
	16 BCM-8D (одношаговая QAM)	0,267
	96 BCM-4D, 88 BCM-6D, 80 BCM-8D (все - одношаговая QAM)	0,167
	128 BCM-8D (двухшаговая QAM)	0,167
	16 TCM-2D	0,333
	32 TCM-2D	0,250
	128 TCM-2D	0,167
	512 TCM-2D	0,125
	32 MLCM	0,222
	9-QPR	0,5
	25 QPR	0,33
	64 TCM-4D, 64 MLCM	0,182
	128 TCM-4D, 128 MLCM	0,154
	512 TCM-4D	0,118

Таблица 4.12

Формулы для расчета норм на ширину полосы радиочастот

и внеполосные излучения для систем цифровой передачи

данных с использованием модуляции COFDM

Класс излучения	Тип модуляции	Формулы расчета НШПЧ, контрольной ширины полосы и внеполосных излучений	Описание спектральной маски в форме исходного нормативного документа	Примечание
Звуковое радиовещание
X7EWX	COFDM (DRM)	B_К = 1,2B_Н B_-60 = 2,7B_К	B_Н - необходимая ширина полосы частот (НШПЧ) из ряда 4,5; 5; 9; 10; 18; 20 кГц <3>	Основным режимом вещания является режим с B_Н = 9 кГц или B_Н = 10 кГц. Режим с сокращенной полосой (4,5 кГц, 5 кГц) применяется в районах, перегруженных действующими РЭС. Режим расширенной полосы (18 кГц или 20 кГц) может использоваться, если позволят условия электромагнитной совместимости
Сдвиг относительно центральной частоты, МГц Рисунок 4.1 - Маска огибающей внеполосных излучений цифрового сигнала звукового радиовещания с модуляцией вида COFDM (DRM). F_Н - номинал несущей частоты, B_Н - значение необходимой ширины полосы частот. Примечание: Режим измерения: Ширина полосы пропускания - 1 - 10 Гц

--------------------------------

<3> B_Н = 4,5 кГц; B_Н = 9 кГц; B_Н = 18 кГц применима в ДВ и СВ диапазонах; B_Н = 5 кГц; B_Н = 10 кГц; B_Н = 20 кГц применима в КВ диапазоне.

Продолжение таблицы 4.12

Класс излучения	Тип модуляции	Формулы расчета НШПЧ, контрольной ширины полосы и внеполосных излучений	Описание спектральной маски в форме исходного нормативного документа	Примечание
X7EWX	COFDM (T-DAB)	B_Н = 1,536 МГц B_К = 1,54 МГц	а) для обычных условий эксплуатации B_-60 = 2 МГц B_-70 = 2,8 МГц B_-60 = 3,8 МГц б) в зонах, критичных с точки зрения помех от соседнего канала B_-60 = 1,94 МГц B_-70 = 2 МГц B_-80 = 2,4 МГц См. на рисунок 4.2 - Спектральная маска для сигнала системы T-DAB	Описание маски в соответствии со стандартом ETS 300-401

Сдвиг относительно центральной частоты, МГц

Рисунок 4.2 - Спектральная маска для сигнала системы T-DAB

Примечание:

Режим измерения: Ширина полосы пропускания - 4 кГц

Условные обозначения:

Маска спектра для радиопередатчиков, работающих в обычных условиях эксплуатации.

Маска спектра радиопередатчиков в зонах критичных с точки зрения помех соседнему каналу.

Продолжение таблицы 4.12

Класс излучения	Тип модуляции		Формулы расчета НШПЧ, контрольной ширины полосы и внеполосных излучений		Описание спектральной маски в форме исходного нормативного документа			Примечание
X7FWX телевизионный сигнал в цифровой форме	COFDM (DVB-T)		B_Н = 7,612 МГц B_К = 7,7 МГц B_-60 = 8,5 МГц		Относительная частота, МГц <4>, <5>, <6>	Относительный уровень, дБ <4>, <5>, <6> в полосе 4 кГц		Описание маски дано в соответствии со стандартом ETSI EN 300 744 (табл. 18)
					-12 (-12)	-100 (-120)
					-10,75	-78,7
					-9,75	-78,7
					(-6)	(-95)
					4,75	-73,6
					(-4,2)	(-83)
					-4,185	-59,9
					-3,9	-32,8
					(-3,8)	(-32,8)
					(+3,8)	(-32,8)
					+3,9	-32,8
					(+4,2)	(-83)
					+4,25	-66,1
					+5,25	-78,7
					(+6)	(-95)
					+6,25	-78,7
					+11,25	-78,7
					+12 (+12)	-100 (-120)
X7WWX сигнал в цифровой форме для передачи информации: телеграфии, факсимиле передачи данных, телеметрии, телеуправления, телефонии (включая звукового радиовещания), телевидения	COFDM (DVB-T2)		B_Н = 7,612 МГц, B_К = 7,72 МГц, B_-60 = 7,77 МГц		-20	-110 (-120)
					-12	-110 (-120)
					-6	-85 (-95)
					-4,2	-73 (-83)
					-3,9	-32,8 (-32,8)
					+3,9	-32,8 (-32,8)
					+4,2	-73 (-83)
					+6	-85 (-95)
					+12	-110 (420)
					+20	-110 (-120)
Примечания: <4> В скобках приведены параметры для критических случаев, оговариваемых при выдаче разрешения на эксплуатацию радиоэлектронного средства по условиям электромагнитной совместимости РЭС. <5> Для класса излучения X7WWX применяются нормы с параметрами, приведенными без скобок. <6> Спектральная маска определена для следующих вариантов системы DVB-T2:
Модуляция		Длина БПФ		Кодовая скорость <*>			Защитный интервал
QPSK, 16-QAM, 64-QAM, 256-QAM		2k		1/2, 3/5, 2/3, 3/4, 4/5, 5/6			1/32, 1/16, 1/8, 1/4
		4k		1/2, 3/5, 2/3, 3/4, 4/5, 5/6			1/32, 1/16, 1/8, 1/4
		8k		1/2, 3/5, 2/3, 3/4, 4/5, 5/6			1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
		16k		1/2, 3/5, 2/3, 3/4, 4/5, 5/6			1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
		32k		1/2, 3/5, 2/3, 3/4, 4/5, 5/6			1/128, 1/32, 1/16, 19/256, 1/8, 19/128
		8k extended		1/2, 3/5, 2/3, 3/4, 4/5, 5/6			1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
		16k extended		1/2, 3/5, 2/3, 3/4, 4/5, 5/6			1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
		32k extended		1/2, 3/5, 2/3, 3/4, 4/5, 5/6			1/128, 1/32, 1/16, 19/256, 1/8, 19/128
Примечание: <*> - для блока LDPC длиной 16200 и 64800 бит.

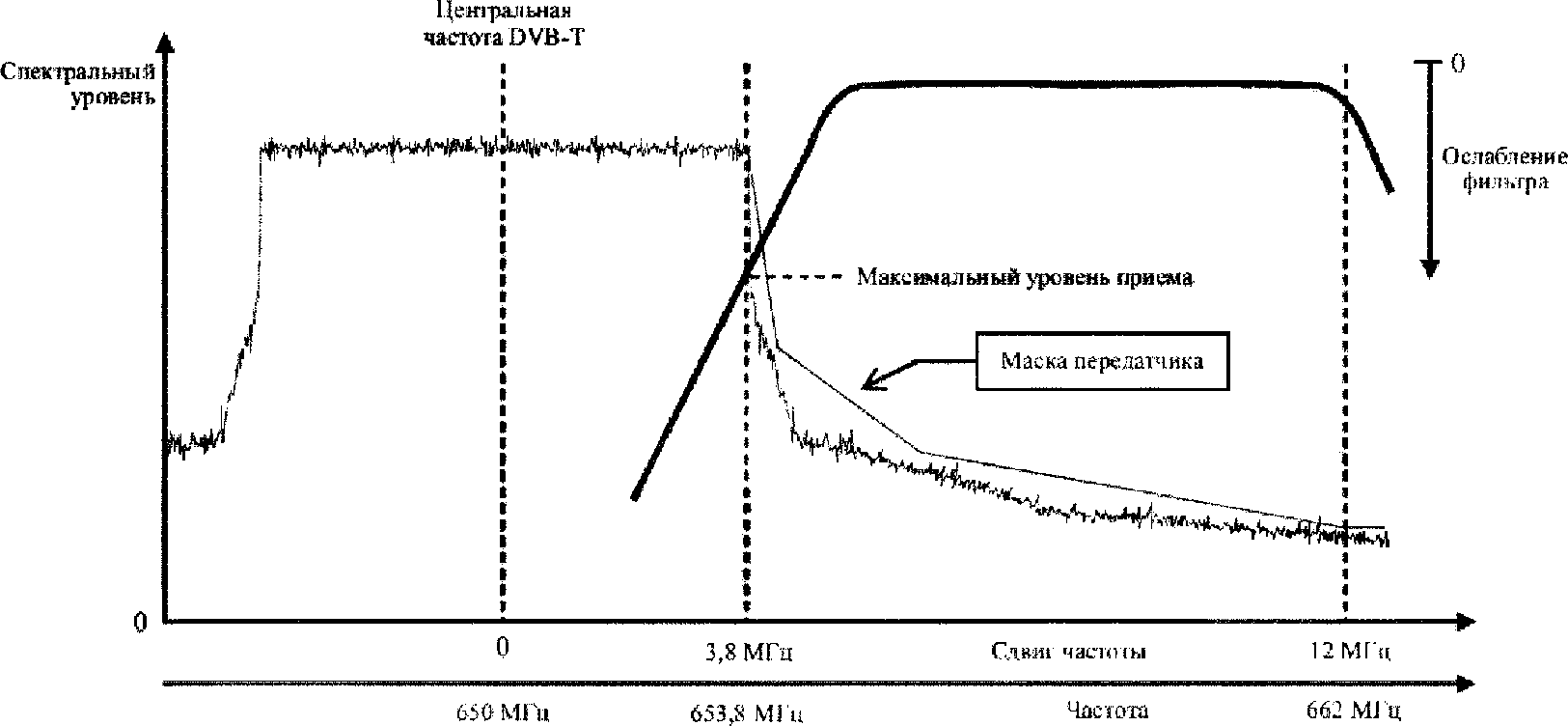

Рисунок 4.3 - Огибающая кривая внеполосного спектра сигнала

(спектральная маска) цифрового телевидения DVB-T/T2/H,

исключающая помехи аналоговой системе телевидения K/SECAM

в смежных каналах. Для обычных условий работы системы

Сдвиг относительно центральной частоты, МГц

Рисунок 4.4 - Огибающая кривая внеполосного спектра сигнала

(спектральная маска) для системы цифрового телевидения

DVB-T/T2/H. Для критических случаев работы системы

Таблица 4.13

Формулы для расчета норм на ширину полосы радиочастот

и внеполосные излучения для импульсной модуляции

Класс излучения	Тип модуляции	Доп. характеристики	Формулы для расчета		Примечание
Класс излучения	Тип модуляции	Доп. характеристики	необходимой ширины полосы частот	контрольной ширины полосы частот и внеполосных излучений	Примечание
1 Импульсная модуляция с амплитудной модуляцией несущей
Амплитудно-модулированная несущая K1N, K1D, K1W	PAM, PACM	Выходной прибор - ЭВП с сеточным управлением	B_Н, F_max (МГц), (мкс)	B_-40 = 1,4B_К, B_-50 = 2B_К B_-60 = 3,75B_К
2 Импульсная модуляция с широтной модуляцией несущей
Широтно-импульсная и импульсно-кодовая (М - последовательность) модуляция L1N, LXN <*>	PDM, PCM, PNM	Импульсы с крутым фронтом, то есть		,
Широтно-импульсная и импульсно-кодовая (М - последовательность) модуляция L1N, LXN <*>	PDM, PCM, PNM	Трапецеидальные импульсы при		РЛС с импульсной мощностью более 100 кВт ,
	PDM, PCM, PNM	Трапецеидальные импульсы при		РЛС с импульсной мощностью не более 100 кВт
Примечание - <*> Для РЛС с множественными формами импульсов значения ШПЧ вычисляется для каждого типа импульсов и используется максимальное из полученных значений.
3 Фазоимпульсная модуляция
Фазоманипулированная несущая, кодированная кодом Баркера M0N, MXN	PPM	РЛС	, где - длительность дискреты	B_-40 = 1,77B_К B_-50 = 3,16B_К B_-б0 = 5,6B_К	Для кодированных импульсов берется длительность дискреты (подымпульса)
Фазоимпульсная модуляция M7EJT	PPM	Радиорелейные линии (код FXR)	B_Н (МГц), (мкс)	B_-40 = 1,79B_К B_-50 = 3,18B_К B_-б0 = 5,64B_К
4 Импульсная модуляция с непрерывным излучением
Непрерывное немодулированное излучение N0N	Немодулированная несущая	ХОУК-РЛС (РЛС - "незатухающая волна")	B_Н = 2K_dF₀, где K_d величина допустимого отклонения частоты от F₀	B_К = B_Н = 2K_dF₀ (K_d для станций с кварцевой стабилизацией) B_-40 = 0,0003F₀
Непрерывное излучение M0N	Частотно-модулированная несущая	ХОУК-РЛС (РЛС - "незатухающая волна")	B_Н = 2D	B_-40 = 2D + 0,0003F₀
Линейно-частотная модуляция W0N, Q0N	Частотно-модулированная несущая		B_Н = 2D	B_-40 = 2D + 0,0003F₀
5 Смодулированная импульсная несущая
Немодулированная импульсная несущая <> P0N, P0NAN*		Импульсы с крутым фронтом, то есть		, B_К = 1,44B_Н,
		Трапецеидальные импульсы при		РЛС с импульсной мощностью более 100 кВт
		Трапецеидальные импульсы при		РЛС с импульсной мощностью не более 100 кВт; Радионавигационные РЛС в полосах частот 2,9 - 3,1 ГГц и 9,2 - 9,5 ГГц
Примечание - <*> Для РЛС с множественными формами импульсов ШПИ вычисляется для каждого типа импульсов и используется максимальное из полученных значений.
6 Импульсная модуляция с частотно-модулированной несущей
Нелинейная и линейная ЧМ импульсная несущая <> Q1N, QXN, Q1D, Q1W*	PDM-FM, PCM-FM, SFM, LFM	Импульсы с крутым фронтом, то есть		РЛС с импульсной мощностью более 100 кВт
		Импульсы с крутым фронтом, то есть		РЛС с импульсной мощностью не более 100 кВт; Радионавигационные РЛС в полосах частот 2,9 - 3,1 ГГц и 9,2 - 9,5 ГГц
		Трапецеидальные импульсы при		РЛС с импульсной мощностью более 100 кВт
		Трапецеидальные импульсы при		РЛС с импульсной мощностью не более 100 кВт; Радионавигационные РЛС в полосах частот 2,9 - 3,1 и 9,2 - 9,5 ГГц
Импульсная несущая с внутриимпульсной позиционной частотной манипуляцией Q1N, QXN	PFM
Примечание - <*> Для РЛС с множественными формами импульсов ШПИ вычисляется для каждого типа импульсов и используется максимальное из полученных значений. Для кодированных импульсов берется длительность дискреты (подымпульса).
7 Импульсная модуляция со скачкообразной перестройкой частоты
Импульсная модуляция со скачкообразной перестройкой частоты VXN	PDM-FM, PCM-FM, SFM, LFM, PFM		B_s - максимальный скачок (сдвиг) частоты несущей
Импульсно-частотная модуляция со скачкообразной перестройкой частоты VXN		РЛС с импульсной мощностью более 100 кВт	B_s - максимальный скачок (сдвиг) частоты несущей
		РЛС с импульсной мощностью более 100 кВт и РЛС радионавигационной службы в полосах частот 2,9 - 3,1 ГГц и 9,2 - 9,5 ГГц
Кодово-импульсная, амплитудно-импульсная и широкополосная модуляция со скачкообразной перестройкой частоты VXN		РЛС с импульсной мощностью более 100 кВт
		РЛС мощностью не более 100 кВт и РЛС радионавигационной службы в полосах частот 2,9 - 3,1 и 9,2 - 9,5 ГГц

4.4 При нормировании параметров спектра излучаемых сигналов стандартизованных технологий необходимо использовать спектральные маски, приведенные в приложениях А - М.

4.5 Контроль ширины полосы радиочастот и внеполосных излучений осуществляется путем измерения контрольной ширины полосы частот и ширины полосы частот по уровням минус 40, минус 50 и минус 60 дБ относительно нулевого уровня (приложение Н).

4.6 Требования к внеполосным излучениям радиопередатчиков ВЧ диапазона, работающих на борту летательных аппаратов классами излучений H2BBN, H3EJN, J3EJN, J7BCF, JXX- <*>, приведены в таблице 4.14.

Примечание - <*> Здесь и далее по тексту прочерки в обозначении класса излучения заменяют не используемые дополнительные характеристики (см. приложение Т).

Таблица 4.14

Требования к внеполосным излучениям радиопередатчиков

ВЧ диапазона воздушных судов воздушной подвижной

службы, работающих классами излучений

H2BBN, H3EJN, J3EJN, J7BCF, JXX

Полоса частот, кГц	Ослабление спектральных составляющих относительно уровня, соответствующего пиковой мощности огибающей, дБ, не менее
От f_пр +/- 1,5 до f_пр +/- 4,5	30
От f_пр +/- 4,5 до f_пр +/- 7,5	38
От f_пр +/- 7,5 и более	43
Примечание - Присвоенная частота радиопередатчика - f_пр на 1400 Гц выше частоты несущей или ее остатка. Величина необходимой ширины полосы частот определяется по формулам таблицы 4.1.

4.7 Требования к внеполосным излучениям радиопередатчиков морской подвижной службы, работающих классами излучений H2BBN, H3EJN, J3EJN, R3EJN, приведены в таблице 4.15.

Таблица 4.15

Требования к внеполосным излучениям радиопередатчиков

морской подвижной службы, работающих классами

излучений H2BBN, H3EJN, J3EJN, R3EJN

Полоса частот, кГц	Порядок комбинационных составляющих двухтонового сигнала, попадающих в данные полосы частот, излучений классов H3EJN, J3EJN, (H2BBN)	Уровень внеполосных составляющих на любой дискретной частоте, дБ, относительно:
Полоса частот, кГц		уровня, соответствующего пиковой мощности огибающей	уровня одной из основных составляющих спектра модулирующего двухтонового сигнала
От f_пр +/- 1,5 до f_пр +/- 4,5	3	31	25
От f_пр +/- 4,5 до f_пр +/- 7,5	5 и 7	38	32
От f_пр +/- 7,5 и более	9	43 <*>	37 <*>
Примечания: 1. <*> С абсолютным значением мощности не более 50 мВт. 2. Присвоенная частота радиопередатчика - f_пр на 1400 Гц выше частоты несущей или ее остатка. 3. Величина необходимой ширины полосы частот определяется по формулам таблицы 4.1.

5. ОБЩИЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО МЕТОДАМ ИЗМЕРЕНИЙ

И КОНТРОЛЯ ШИРИНЫ ПОЛОСЫ РАДИОЧАСТОТ И ВНЕПОЛОСНЫХ

ИЗЛУЧЕНИЙ РАДИОПЕРЕДАТЧИКОВ ГРАЖДАНСКОГО ПРИМЕНЕНИЯ

5.1 Общие требования к измерениям и контролю

5.1.1 Контроль ширины полосы радиочастот и внеполосных излучений осуществляется по результатам измерений уровня и частоты составляющих спектра сигнала при непосредственном подключении к высокочастотному тракту радиопередатчика или дистанционно - без непосредственного подключения к нему (т.н. режим измерений при связи между контролируемым передатчиком и измерительным приемником по полю).

Полоса радиочастот и внеполосных излучений радиопередатчика должна удовлетворять требованиям, приведенным в настоящих Нормах, с учетом погрешности, приписанной используемой методике измерений.

5.1.2 При измерении контрольной ширины полосы радиочастот (КШП) и внеполосных излучений с подключением к высокочастотному тракту должна быть обеспечена возможность управления режимами работы передатчика для установления рекомендуемого режима работы. Если измерение производится дистанционно, то управление режимами работы передатчика не обязательно, но рекомендуется.

5.1.3 Контроль ширины полосы радиочастот и внеполосных излучений осуществляется путем измерения контрольной ширины полосы частот и ширины полосы частот по уровням -40, -50 и -60 дБ относительно нулевого уровня.

5.1.4 При контроле радиопередатчиков с перекрытием диапазона частот более 2 - измерения производят на трех частотах диапазона (в начале, середине и в конце диапазона).

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 1.1.1 отсутствует.

При коэффициенте перекрытия менее 2 - измерения производят на одной частоте, близкой к середине диапазона.

При невозможности управления режимами передатчика (см. п. 1.1.1), измерение производят на рабочей частоте радиопередатчика.

5.1.5 Метрологические характеристики используемых средств измерений и вспомогательного оборудования должны обеспечивать необходимую точность измерений. Конкретные требования к ним должны определяться в соответствующих методиках измерений, уточняющих настоящие методы измерений.

5.1.6 Для радиопередатчиков, в которых используются классы излучений R3EGN, R3EJN, J3EJN, H3EJN, R7BCF, J7BCF, допускается производить контроль выполнения настоящих Норм только для класса излучения J3EJN.

Для радиопередатчиков, использующих классы излучений B8EJN, B8EGN и B9WWX, контроль производится только для класса излучения B8EJN.

5.1.7 Если нормативно-технической документацией (НТД) на какое-либо радиосредство распространяется стандарт, предусматривающий определение ширины полосы внеполосного излучения, отличающейся по измеряемому уровню внеполосного излучения от уровня -30 дБ, производится пересчет ширины полосы к уровню B_К (B_-30) с использованием таблицы 1.

Таблица 1

Уровень, предусмотренный НТД	-24 дБ	-26 дБ	-28 дБ	-35 дБ	-40 дБ
Коэффициент пересчета к B_К	B_К = 1,25B_-24	B_К = 1,15B_-26	B_К = 1,075B_-28	B_К = 0,86B_-35	B_К = 0,73B_-40
Коэффициент пересчета к B_К	B_-24 = 0,8B_К	B_-26 = 0,87B_К	B_-28 = 0,93B_К	B_-35 = 1,17B_К	B_-40 = 1,37B_К

Примечание:

Пересчет произведен, исходя из средней величины наклона огибающей внеполосного спектра 12 дБ на октаву.

По формулам взаимозависимости величин B_Н и B_К для рассматриваемого (заявляемого) класса излучения может быть произведено определение необходимой ширины полосы излучения (НШПИ) и проверка соответствия заявленной НШПИ, предусматриваемой настоящими Нормами.

Пример: Для класса излучения G1B в заявке указана ширина полосы внеполосного излучения 23 кГц на уровне -28 дБ, то есть B_-28 = 23 кГц.

В соответствии с таблицей 1 B_К = 1,07B_-28, то есть B_К = 23 кГц x 1,07 = 24,6 кГц.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: таблица 3 отсутствует.

Поскольку по нормам для G1B (таблица 3) соотношение B_К = 1,4B_Н, в общем случае для данной заявки необходимая ширина полосы излучения B_Н = 24,6/1,4 = 17,6 кГц.

5.2 Условия измерений

5.2.1 Условия окружающей внешней среды: температура и давление окружающей среды, относительная влажность воздуха определяются рабочими условиями, в которых разрешено использование СИ и вспомогательных средств.

При отличии реальных условий измерения от нормальных, в погрешности измерений должна учитываться дополнительная погрешность.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 1.1.1 отсутствует.

5.2.2 При обеспечении возможности управления режимами передатчика (см. п. 1.1.1), измерение КШП и внеполосных излучений проводят при номинальном значении мощности излучения, предусмотренном условиями применения радиопередатчика, приведенным в разрешении на использование радиочастот или радиочастотных каналов. При измерениях должны быть предприняты меры, чтобы испытываемые радиопередающие устройства не создавали недопустимых помех.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду подраздел 5.1.3, а не 1.3.

5.2.3 Испытуемый радиопередатчик должен работать в режиме модуляции излучаемого сигнала испытательными сигналами, приведенными в подразделе 1.3.

Если установление передатчика в указанный режим невозможно, то измерения производятся в одном из штатных режимов, предусмотренных в ТУ на радиопередатчик.

5.2.4 В ходе измерений необходимо исключить влияние электромагнитных излучений и колебаний посторонних источников на результаты измерений и контроля. Требования к допустимым уровням помеховых излучений должны быть определены в соответствующих методиках измерений, уточняющих настоящие методы измерений.

5.2.5 При измерении КШП и внеполосных излучений уровень шумов должен быть меньше заданного (исходного) уровня на величину, равную (X + 10) дБ, где X - уровень сигнала относительного заданного (исходного) уровня, на котором измеряется ширина полосы частот.

5.2.6 Дополнительные условия при дистанционном измерении КШП и внеполосных излучений.

Условия окружающей внешней среды:

- отсутствие осадков;

- воздействие на антенну различных факторов окружающей внешней среды, приводящих к увеличению погрешности измерения (самопроизвольное изменение положения измерительной антенны вследствие воздействия на нее ветровой нагрузки, изменение характеристик антенны при расположении в непосредственной близости от отражающих поверхностей, наличие импульсных и других видов помех), должно быть снижено до такого уровня, когда вызываемая этими факторами дополнительная погрешность не будет превышать допустимой величины, установленной конкретной методикой измерений.

Измерительная площадка, на которой проводятся измерения, должна удовлетворять следующим условиям:

- площадки измерений должны иметь прямую видимость на антенну излучающего средства;

- вдоль линии распространения радиосигнала, на расстоянии равном максимальному радиусу первой зоны Френеля

, где

- длина волны излучения, r - расстояние между передающей и измерительной антеннами, не должно быть переизлучателей (металлических конструкций и сооружений, линий электропередачи и т.п.) и затеняющих местных предметов, отсутствие которых контролируется визуально;

- минимальное расстояние между антенной испытуемого передатчика D_а и антенной измерительной установки D_иа должно соответствовать дальней зоне этих антенн и определяется одним из следующих уравнений:

(1)

где D - максимальный размер раскрыва наибольшей из антенн, м², или

(2)

Для слабонаправленных антенн минимальное расстояние между ними должно удовлетворять условию

Измерительная антенна должна быть установлена в пространстве в соответствии с поляризацией измеряемого сигнала и ориентирована по максимуму принимаемого сигнала. Рекомендуется установить измерительную антенну в точку, через которую проходит луч, исходящий из фазового центра антенны контролируемого РЭС в направлении главного максимума ее диаграммы направленности, но на высоту не менее 3 м над уровнем подстилающей поверхности.

5.2.7 Для классов излучения, не имеющих в данных нормах специфических правил измерения ширины контрольной полосы и внеполосных излучений, применяются общие правила, предусмотренные в Рекомендациях МСЭ-Р.

5.3 Испытательные сигналы для проведения измерений и контроля радиопередатчиков

5.3.1 При контроле радиопередатчиков, работающих классами излучения A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F1D, F1E, F2B, F7E, A1BBN, F7B, F8B, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W, измерения производятся при модуляции радиопередатчика испытательным сигналом типа "прямоугольные телеграфные точки".

При контроле радиопередатчиков, работающих классами излучения A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, G1D, G2B, G1E, G1F, G1W, G2D, G7D, G7E, G7F, G7W, измерения производятся при максимальной скорости манипуляции, оговоренной в ТУ на испытуемый радиопередатчик.

При контроле радиопередатчиков морской подвижной службы, работающих классом излучения G1BCN в режиме узкополосной относительной фазовой телеграфии (УОФТ), измерения производятся при скорости телеграфирования B = 0,88B_макс, где B_макс - максимальная скорость телеграфирования в радиоканале.

При контроле радиопередатчиков, работающих классом излучения F1BCN, F1D, F1E, F2B, измерения производятся при максимальных штатных значениях девиации частоты на максимальной скорости манипуляции и при наиболее часто применяемых сочетаниях девиации и скорости манипуляции.

5.3.2 При контроле радиопередатчиков, работающих классами излучения F7BDX, F7D, F7E, F8B, испытательный сигнал формируется путем манипуляции обоих каналов радиопередатчика "телеграфными точками", скорость и синхронизация которых выбраны таким образом, чтобы мгновенная частота (фаза) радиопередатчика последовательно принимала все четыре значения в течение равных промежутков времени (рисунок 1).

f₁ - частота, соответствующая "отжатию" в первом и втором

каналах; f₂ - частота, соответствующая "нажатию" в первом

и "отжатию" во втором каналах; f₃ - частота, соответствующая

"отжатию" в первом и "нажатию" во втором каналах;

f₄ - частота, соответствующая "нажатию" в первом

и втором каналах; U - манипулирующее напряжение

Рисунок 1 - Формирование испытательного сигнала

для радиопередатчиков, работающих классом излучения F7BDX

При контроле радиопередатчиков, работающих классом излучения F7BDX, измерения производятся при максимальном разносе частот и максимальной скорости манипуляции (по одному из каналов).

Примечание.

Если при измерениях с использованием указанных манипулирующих сигналов радиопередатчик удовлетворяет настоящим Нормам (раздел 4) в части синхронного режима работы каналов, следует считать, что радиопередатчик будет удовлетворять требованиям и в части асинхронного режима работы каналов.

5.3.3 При контроле радиопередатчиков, работающих классом излучения F1C-- или F3C--, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по амплитуде с коэффициентом модуляции, равным 90%, частотой 1,1 кГц. Измерения ширины полосы частот производятся при девиации частоты на выходе радиопередатчика, равной 1500 Гц.

5.3.4 При контроле радиопередатчиков, работающих классом излучения A3C-- или R3C--, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по частоте синусоидальным сигналом с частотой 550 Гц и девиацией 400 Гц (имитация передачи черно-белых штриховых изображений). Коэффициент глубины модуляции на выходе радиопередатчика устанавливается равным 90%.

5.3.5 При контроле радиопередатчиков, работающих классом излучения F3EGN, испытательный сигнал представляет собой синусоидальный сигнал с частотой, равной максимальной модулирующей частоте с коэффициентом нелинейных искажений, не превышающим 1%. Измерения производятся при максимальной девиации частоты. Девиация устанавливается с точностью не хуже 5%.

Примечание.

Нормы на контрольную ширину полосы частот излучений вещательных радиопередатчиков с широкополосным линейным трактом модуляции выполняются, если не превышается установленное техническими условиями максимальное значение девиации частоты при соблюдении норм на нелинейные искажения, шумы и фон радиопередатчиков.

5.3.6 При контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, H3EJN, J3EJN, R3EJN, R3EGN, R7BCF, J7BCF, F3EJN, B8EJN, B9WWX, измерения производятся на шумовых испытательных сигналах, сформированных с помощью фильтров.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 5.А.1.2, а не А.1.2.

При контроле радиопередатчиков, работающих классом излучения A3EGN или R3EGN, используется фильтр, формирующий вещательный сигнал (п. А.1.2).

При контроле радиопередатчиков, работающих классами излучений R7BCF, J7BCF, B9WWX, а также радиопередатчиков подвижной службы, работающих классами излучений A3EJN, R3EJN, H3EJN, J3EJN, F3EJN, в качестве формирующего фильтра применяется любой фильтр, имеющий полосу пропускания телефонного канала, используемого в данной службе.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 5.А.1.1, а не А.1.1.

Во всех остальных случаях в качестве формирующего фильтра используется фильтр, формирующий речевой сигнал (п. А.1.1). Для передатчиков, работающих классами излучений B8EJN, B9WWX, шумовой испытательный сигнал подается через формирующие фильтры в каждый из каналов.

5.3.7 При контроле радиопередатчиков, работающих классом излучения F8EJF, в качестве испытательного сигнала используется шумовой сигнал от передатчика измерителя переходных помех.

5.3.8 При контроле радиопередатчиков, работающих классом излучения D7W, в качестве испытательного сигнала используется сигнал от генератора псевдослучайной последовательности импульсов.

5.3.9 При контроле радиопередатчиков, работающих классами излучений F3F, F8WWN, в качестве испытательного сигнала используется сигнал от генератора испытательных телевизионных сигналов.

5.3.10 При контроле радиопередатчиков, работающих классами излучений M7E, PONAN или K1B--, Q1B--, измерения производятся в режиме модуляции радиопередатчика некодированными импульсами, длительность которых должна быть наименьшей из предусмотренных в ТУ на испытуемый радиопередатчик. В случае невозможности работы радиопередатчика в режиме только коротких импульсов допускается производить измерения в рабочем или испытательном режиме модуляции.

5.3.11 При контроле радиопередатчиков, работающих с COFDM модуляцией в классе X7EWX в стандарте T-DAB измерения проводятся при использовании испытательного COFDM сигнала, сформированного в соответствии со стандартом ETSI ETS 300 401 и имеющего параметры: количество несущих 1536, модуляция QPSK, относительная скорость кода 8/32, длительность защитного интервала 246 мкс, разнос несущих 1 кГц, скорость цифрового потока 2,048 Мбит/с, вид первичного сигнала: псевдослучайная последовательность с параметрами порождающего полинома 1 + X¹⁷ + X²⁰.

5.3.12 При контроле радиопередатчиков, работающих с COFDM модуляцией в классе X7FWX в стандарте DVB-T (DVB-T2) или X7WWX при цифровой передаче данных, измерения проводятся с использованием испытательного OFDM сигнала, сформированного в соответствии со стандартом ETSI EN 300 744 и имеющего параметры: количество несущих 1705, QAM-64, относительная скорость кода 1/2, относительная величина защитного интервала 1/4, полезная скорость потока данных 14,93 Мбит/с, вид первичного сигнала: псевдослучайная последовательность с параметрами порождающего полинома 1 + X¹⁸ + X²³, структура синхробайта 47_HEX, длина суперкадра 3024 x 188 байт, в начале каждого суперкадра генератор псевдослучайных последовательностей должен устанавливаться в состояние "все единицы". При контроле радиопередатчиков, работающих с COFDM модуляцией в стандарте DRM, должны использоваться параметры стандартного испытательного COFDM сигнала.

5.4 Установка уровней испытательных сигналов

5.4.1 Уровни испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F1D, F1E, F2B, F7E, A1BBN, F7B, F8B, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W, задаются уровнем немодулированной (неманипулированной) несущей, а для излучения класса R3C - уровнем поднесущей.

5.4.2 Уровни шумовых испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, устанавливаются следующим образом.

На вход радиопередатчика от низкочастотного генератора подается синусоидальный сигнал с частотой 600 Гц при использовании фильтра, формирующего речевой сигнал, 1000 Гц при использовании фильтра, имеющего полосу пропускания телефонного канала, или 300 Гц при использовании фильтра, формирующего вещательный сигнал (Приложение А).

Уровень входного синусоидального сигнала устанавливается таким образом, чтобы обеспечивалась 100% модуляция радиопередатчика, работающего классом излучения A3EJN или A3EGN, номинальная пиковая мощность радиопередатчиков, работающих классами излучений R3EGN, R3EJN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, или номинальная девиация частоты радиопередатчика, работающего классом излучения F3EJN.

Замечается среднеквадратическое напряжение этого сигнала U_sin. Затем на вход радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EGN, R3EJN, H3EJN, J3EJN, R7BCF, J7BCF, B8EJN, B9WWX, через тот же формирующий фильтр подается шумовой сигнал, уровень которого устанавливается таким образом, чтобы эффективное напряжение шума, измеряемое тем же вольтметром, было равно

Если невозможно обеспечить коэффициент модуляции, равный 100% (при излучении класса A3EJN или A3EGN), допускается устанавливать среднеквадратическое значение напряжения шумового сигнала по соотношению U_ш = 2K_sU'_sin, где U'_sin - эффективное значение уровня сигнала, обеспечивающее коэффициент модуляции, равный 50%.

Значение коэффициента K_s для различных случаев указано в таблице 2.

Таблица 2

Класс излучения	Дополнительная характеристика	K_s
A3EGN, A3EJN	Радиовещание и телефония	0,35
A3EGN, A3EJN	Радиопередатчики воздушных судов воздушной подвижной службы	0,47
H3EJN, R3EJN, R3EGN, J3EJN, J7BGF, F3EJN, R7BCF	Радиовещание и телефония, включая радиопередатчики подвижной службы, многоканальная тональная телеграфия	0,47
B8EJN	Телефония 2-го канала	0,33
B8EJN	Телефония 4-го канала	0,23

Необходимый уровень шумового сигнала при измерениях классов излучений R3EJN, R3EGN, J3EJN, B8EJN, J7BCF может устанавливаться с помощью выходной мощности радиопередатчика таким образом, чтобы при подаче шумового сигнала средняя выходная мощность радиопередатчика составляла 0,25 от его номинальной пиковой мощности.

При контроле радиопередатчиков, которые работают только с определенными типами электроакустических преобразователей (микрофон, ларингофон и т.д.) и имеют ограничители динамического диапазона входного сигнала, уровень шумового сигнала на входе радиопередатчика устанавливается равным U_ш = K_sU_sinном, где U_sinном - среднеквадратическое значение номинального напряжения, создаваемого электроакустическим преобразователем, указанное в ТУ на этот преобразователь, K_s - коэффициент из таблицы 2.

При контроле радиопередатчиков, у которых нормируется среднеквадратическое значение входного напряжения модулятора, среднеквадратическое напряжение шумового сигнала должно устанавливаться равным этому значению.

5.4.3 При контроле радиопередатчиков, работающих классом излучения F8EJF, уровень шумового испытательного сигнала, подаваемого на вход оконечного оборудования телефонного ствола, рассчитывается по формуле P_ш.исп = P_к.вх + P_загр, где P_к.вх - номинальный уровень одного канала ТЧ на входе оконечного оборудования телефонного ствола РРЛ; P_загр - средний уровень многоканального сообщения, определяемый разделом 1.1 таблицы 4.1 настоящих Норм.

5.4.4 При контроле радиопередатчиков, работающих классом излучения F8WWN, уровень испытательного сигнала (размах сигнала яркости, подаваемого на вход оконечного оборудования телевизионного ствола РРЛ) должен быть равен 1 В.

5.4.5 При контроле радиопередатчиков, работающих классами излучения D7D, D7W, параметры испытательного сигнала устанавливаются в соответствии с ГОСТ 26886-86.

5.5 Измерения контрольной ширины полосы частот и внеполосных излучений

5.5.1 Измерения контрольной ширины полосы частот и внеполосных излучений радиопередатчиков при непосредственном подключении к высокочастотному тракту производятся по структурной схеме, представленной на рисунке 2 а (в обобщенном виде), а при дистанционном измерении - по структурной схеме, представленной на рисунке 2 б (в обобщенном виде).

1 - радиопередатчик; 2 - генератор шума; 3а, 3б - звуковые

генераторы; 4 - имитатор телеграфных сигналов;

5 - формирующий фильтр; 6 - вольтметр с квадратичным

детектором; 7 - элемент связи (направленный ответвитель);

8 - измеритель коэффициента AM; 9 - эквивалент антенны;

10 - измеритель девиации частоты ЧМ; 11 - аттенюатор;

12 - анализатор спектра; 13 - частотомер; 14 - измеритель

мощности; 15 - передающее устройство измерителя переходных

помех; 16 - генератор испытательных телевизионных сигналов;

17 - генератор цифровых сигналов; 18 - антенна передатчика;

19 - измерительная антенна; 20 - МШУ

Рисунок 2 - Обобщенная структурная схема измерений ширины

полосы радиочастот и внеполосных излучений

радиопередатчиков: а) при непосредственном подключении

к высокочастотному тракту; б) при дистанционном измерении

При измерениях используется та часть схемы, которая соответствует методу измерений данного класса излучения, указанная в данном разделе.

При необходимости измерительная аппаратура помещается в экранированную камеру.

Примечание:

При контроле РЭС, подпадающего под действие международного или национального стандарта с уровнями измерения, отличными от установленных для бланка формы N 1 "ТТД РЭС", должен производиться пересчет к контрольной ширине полосы частот на уровнях - 30 дБ или - 40 (60) дБ соответственно (см. таблицу 1).

Для радиопередатчиков, использующих классы излучений F9B, F9E, F9D, контроль производится в каждом канале, отличающемся по типу передаваемой информации по методу, который применим к типу передаваемой информации.

5.5.2 Структурная схема измерений ширины полосы радиочастот и внеполосных излучений радиопередатчиков приведена на рисунке 2.

5.5.3 Для измерения контрольной ширины полосы частот и внеполосных излучений рекомендуется использовать цифровые анализаторы спектра или измерительные приемники, построенные на основе быстрого преобразования Фурье.

Для расширения динамического диапазона анализатора спектра и снижения собственных шумов, особенно при дистанционных измерениях, рекомендуется использовать внутренние или внешние малошумящие усилители (МШУ).

5.5.4 Параметры анализатора спектра устанавливаются исходя из следующих критериев.

Полоса пропускания узкополосного тракта анализатора спектра на уровне минус 3 дБ

при использовании периодических испытательных сигналов выбирается в 3 раза меньше частоты манипуляции, а для импульсных классов излучений - близкой к

. При контроле импульсных классов излучений форма частотной характеристики узкополосного тракта анализатора спектра должна быть близкой к колоколообразной.

При использовании шумовых испытательных сигналов

должна быть не более 0,05B_К.

Полоса обзора анализатора спектра П (а при использовании анализатора спектра, подключаемого к тракту УПЧ приемника, и ширина полосы пропускания приемника) устанавливается в 1,5 - 2 раза шире значений ширины полосы частот, рассчитанных по данным таблицы 4.1 настоящих Норм.

Постоянная времени последетекторного фильтра и время анализа анализатора спектра выбираются в зависимости от класса излучения радиопередатчика следующим образом:

- при измерении излучений классов A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F3EGN, F1C--, F3C--, F7BDX, F1E, F1D, F7D, F7E, F8B, F9B, G1D, G1E, G1F, G1W, G7D, G7E, G7F, G2B, G2D, постоянная времени должна быть минимальной из устанавливаемых в анализаторе спектра; время анализа (T) должно удовлетворять условию

(3)

при этом могут использоваться анализаторы спектра с линейным или логарифмическим детектором;

- при измерении излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F8EJF и D7W могут использоваться анализаторы спектра с линейным, квадратичным и логарифмическим детекторами, при этом постоянная времени

должна удовлетворять условию

(4)

Время анализа прибора, имеющего или линейный, или квадратичный, или логарифмический детектор, выбирают исходя из наклона огибающей спектра Q:

(5)

Анализатор спектра должен обеспечивать

указанное время анализа

Рисунок 3 - Оценка величины наклона огибающей спектра

Оценка величины Q производится перед точными измерениями ширины контрольной полосы частот излучения следующим образом.

Полоса обзора анализатора спектра выбирается в 3 - 4 раза шире B_К, после чего величина Q оценивается непосредственно по экрану анализатора спектра с логарифмическим детектором в соответствии с рисунком 3 или по разности показаний аттенюаторов анализатора спектра при отсчете на отметке шкалы "0 дБ" последовательно значений B_К и 2 x B_К.

Примечание.

Допускается производить оценку величины Q по разности уровней Q' между полосами B_К и 1,5 x B_К. Тогда величина Q рассчитывается по формуле Q = 1,7 x Q'.

При измерениях уровней внеполосного излучения цифровых передатчиков звукового вещания стандарта T-DAB с классом излучения X7EWX и телевизионных передатчиков стандарта DVB-T с классом излучения X7FWX или цифровой передачи данных с классом излучения X7WWX в диапазоне частот, соответствующих спектральной маске, проводится анализатором спектра с шириной статической полосы пропускания на уровне -3 дБ

4 кГц в соответствии с инструкцией по его эксплуатации; для передатчиков звукового вещания стандарта DRM с классом излучения X7EWX величина параметра

При измерениях излучений классов PONAN, K1B--, Q1B-- - постоянная времени последетекторного фильтра должна быть минимальной из устанавливаемых на анализаторе спектра.

Время анализа выбирается из условия T³50/F_с, где F_с - частота следования импульсов.

При измерении параметров излучений, носящих импульсный характер, для более точных измерений рекомендуется синхронизировать анализатор спектра с источником излучений.

5.5.5 Нулевой уровень (Уровень 0 дБ) на анализаторе спектра, относительно которого отсчитываются измерительные уровни X дБ, устанавливается следующим образом (Приложение Н настоящих Норм):

- при измерениях излучений классов A1AAN, A1BBN, A2AAN, H2BBN, H2BFN, J2A, J2BBN, J2BCN, F1B, F1BCN, G1BCN, F3EGN, F1C--, F3C--, F7BDX, F1D, F1E, F2B, F7E, F7B, F7D, F8B, F8D, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W - по уровню смодулированной (неманипулированной) несущей;

- при измерениях излучений классов A3C--, R3C-- по уровню немодулированной поднесущей;

- при измерениях излучений классов PONAN, K1B--, Q1B-- - по уровню максимальной составляющей спектра выходного каскада радиопередатчика при его модуляции испытательным сигналом;

- при измерениях излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, B8EGN, D7W, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F3EHN, F3F, F8EJF, F8WWN, F9D, F9E - по максимальному уровню огибающей спектра (установка нулевого уровня) в пределах боковой полосы частот, т.е. уровень отклика анализатора спектра, соответствующего несущей частоте, не учитывается (см. рисунок 3);

- при измерениях излучений технологии открытых систем стандартов 802.16, 802.11a, 802.11n классы излучений - G7W, D7W; стандарта 802.11b, GSM класс излучений - G7D; стандарта 802.15 класс излучений - F7D; стандартов IMT-2000/UMTS (IMT-DS) и IMT-2000/UMTS (IMT-TC) классы излучений - G7W, G7D, G7E; цифровых радиорелейных систем связи плезиохронной цифровой иерархии классы излучений - G7W, G7D, G7E, F7W, F7D, F7E; цифровых радиорелейных систем связи плезиохронной цифровой иерархии классы излучений - G7W, G7D, G7E, F7W, F7D, F7E - по величине максимальной спектральной плотности мощности излучения;

- при измерениях излучений классов X7EWX, X7FWX, X7WWX - устанавливается соответствующим полной мощности COFDM сигнала, измеренного калориметрическим измерителем мощности (измерителем средней мощности).

Примечание.

Если при измерениях излучения класса A3EGN максимальный уровень спектральной плотности мощности в пределах боковой полосы частот маскируется откликом от несущей, спектр на экране анализатора устанавливается таким образом, чтобы на уровне минус 10 дБ ширина полосы частот излучения была равна 4 кГц.

Амплитуда соответствующей спектральной составляющей на экране анализатора спектра устанавливается на отметку "0 дБ", или, если это не может быть обеспечено, в качестве отметки нулевого уровня принимают максимальную величину спектральной плотности мощности излучения. Далее от этого исходного уровня отсчитываются другие стандартизированные уровни: минус 30, 40, 50 и 60 дБ.

Установка нулевого уровня и собственно измерения контрольной ширины полосы частот и внеполосных излучений должны производиться при одних и тех же параметрах анализатора спектра: полосы пропускания узкополосного тракта, времени развертки и постоянной времени последетекторного фильтра.

5.5.6 После установки нулевого уровня осуществляют измерения контрольной ширины полосы частот и внеполосных излучений.

Отсчет контрольной ширины полосы частот и внеполосных излучений производят непосредственно по шкале анализатора спектра на соответствующих уровнях по частотному интервалу между крайними спектральными составляющими, превышающими этот уровень (рисунок 4).

Рисунок 4 - Отсчет контрольной ширины полосы частот

и внеполосных излучений на анализаторе спектра

с логарифмическим детектором

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 1.5.5 отсутствует. Возможно, имеется в виду пункт 5.5.5.

Если при этом измеряемая ширина полосы частот излучения выйдет за пределы полосы обзора анализатора спектра, что приведет к необходимости ее увеличения, то после изменения полосы обзора необходимо повторно произвести калибровку анализатора спектра (установку нулевого уровня в соответствии с п. 1.5.5). После этого следует повторить описанные выше операции.

5.5.7 При дистанционном измерении КШП и внеполосных излучений для снижения погрешностей измерений, вызванных замираниями, выполняют не менее 5 наблюдений, при этом устанавливают измерительную антенну в нескольких точках отстоящих друг от друга на расстояние

Результат измерений вычисляют, находя среднее арифметическое по выполненным наблюдениям.

5.6 Метод измерений и контроля внеполосных излучений радиопередатчиков морской подвижной службы, работающих классами излучений R3EJN, H3EJN, H2BBN, J3EJN

5.6.1 Уровень любой дискретной спектральной составляющей выходного сигнала радиопередатчика в пределах внеполосного спектра при модуляции радиопередатчика двухтоновым испытательным сигналом, обеспечивающим его модуляцию до номинальной пиковой мощности огибающей, не должен превышать величин, указанных в таблице 4.15 настоящих Норм.

5.6.2 Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме J3EJN производятся по схеме, приведенной на рисунке 2.

5.6.3 На вход радиопередатчика подается сигнал от одного из генераторов с частотой 470 Гц и уровнем, при котором на выходе радиопередатчика обеспечивается мощность

P'_ср = P'_пик = 0,25P_{пик.ном}, (6)

где P_{пик.ном} - номинальная пиковая мощность огибающей. Затем, не отключая сигнал от первого низкочастотного генератора, на радиопередатчик подается сигнал от второго низкочастотного генератора с частотой 2550 Гц, уровень которого устанавливается таким образом, чтобы на выходе радиопередатчика обеспечивалась мощность:

P"_ср = 0,5P_{пик.ном},

P"_пик = 0,25P_{пик.ном}. (7)

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 1.5.4 отсутствует. Возможно, имеется в виду пункт 5.5.4.

5.6.4 Полоса обзора анализатора спектра устанавливается не менее 20 кГц, полоса пропускания анализирующего фильтра - 50 - 150 Гц. Скорость (время) анализа определяется согласно п. 1.5.4.

5.6.5 Спектральные составляющие модулирующего сигнала устанавливаются по горизонтали в центре шкалы анализатора спектра.

В случае равенства уровней спектральных составляющих, соответствующих модулирующему сигналу, они путем регулировки коэффициента передачи анализатора спектра устанавливаются на отметку "0 дБ" или на другую заменяющую ее отметку, расположенную в верхней трети шкалы анализатора спектра. Если уровни спектральных составляющих модулирующего сигнала не равны, путем небольшого изменения уровней модулирующих сигналов добиваются их равенства, следя, чтобы не нарушались соотношения формулы (7). Затем выравненные уровни спектральных составляющих модулирующего сигнала устанавливаются на отметку "0 дБ" или заменяющую ее отметку шкалы анализатора спектра.

5.6.6 Измерения уровней комбинационных составляющих 3 - 9-го порядков или любых других составляющих, попадающих в полосы частот, указанные в таблице 4.15 настоящих Норм, при использовании анализатора спектра с логарифмической шкалой производятся непосредственно по шкале анализатора спектра, а при использовании анализатора спектра с линейной шкалой - с помощью аттенюаторов спектра согласно его описанию. Измеренные уровни должны быть ослаблены по отношению к уровню спектральных составляющих модулирующего сигнала не менее чем это указано в таблице 4.15 настоящих Норм. По измеренным величинам ослабления спектральных составляющих, лежащих в полосах частот f_пр +/- 7,5 кГц, рассчитывают их мощности. Мощность каждой из этих составляющих в соответствии с таблицей 4.15 настоящих Норм не должна превышать 50 мВт.

5.6.7 Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H3EJN, производятся по схеме рисунка 2.

Уровень несущей радиопередатчика устанавливается таким образом, чтобы на его выходе обеспечивалась мощность в соответствии с формулой (6). Затем на радиопередатчик подается сигнал от низкочастотного генератора с частотой 2000 Гц, уровень которого устанавливается таким образом, чтобы на выходе радиопередатчика обеспечивалась мощность в соответствии с формулой (7).

После этого производятся измерения уровней составляющих аналогично пп. 5.6.4 - 5.6.6.

5.6.8 Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H2BBN, производятся при установке радиопередатчика в режим постоянного "нажатия" по методу, изложенному в п. 5.6.7.

5.6.9 Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме R3EJN, производятся при установке данного радиопередатчика в один из режимов J3EJN или H3EJN. Измерения производятся по методу, изложенному в пп. 5.6.2 - 5.6.4 или 5.6.7 соответственно.

5.7 Метод измерений и контроля внеполосных излучений радиопередатчиков воздушных судов воздушной подвижной службы

5.7.1 Уровень любой компоненты спектральной плотности мощности внеполосного излучения, подводимого к антенне или ее эквиваленту, при модуляции радиопередатчика шумовым испытательным сигналом, обеспечивающим номинальную пиковую мощность, не должен превышать величин, указанных в таблице 4.14 настоящих Норм.

5.7.2 Измерение и контроль внеполосных излучений радиопередатчиков проводится только в классе излучений J3EJN по структурной схеме, приведенной на рисунке 2.

5.7.3 На вход радиопередатчика 1 от генераторов низкочастотных сигналов 3а и 3б подаются два синусоидальных сигнала с частотами 1100 Гц и 1500 Гц одинакового уровня U_s, обеспечивающего номинальную пиковую мощность, подводимую к эквиваленту антенны 9.

На анализаторе спектра 12 обе компоненты модуляции точной регулировкой их низкочастотного уровня поддерживают равными и устанавливают на уровне минус 6 дБ с помощью аттенюаторов ВЧ или ПЧ анализатора спектра или внешним аттенюатором 11. В этом случае уровень 0 дБ соответствует пиковой мощности излучения радиопередатчика в классе излучения J3EJN.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 1.7.3 отсутствует. Возможно, имеется в виду пункт 5.7.3.

5.7.4 Отключают генератор низкочастотных сигналов 3 и на вход радиопередатчика подключают генератор шума 2 через формирующий фильтр речевого сигнала 5. Уровень сигнала от генератора шума 2 на входе радиопередатчика 1 устанавливают равным 0,47 х U_s по вольтметру с квадратичным детектором 6. Ширину полосы частот, занимаемую внеполосными излучениями, измеряют на уровнях минус 30; 38 и 43 дБ относительно выставленного в п. 1.7.3 нулевого уровня. Ширина полосы частот не должна превышать величин, указанных в таблице 4.14 настоящих Норм.

5.7.5 При контроле радиопередатчиков, работающих с COFDM модуляцией в классе X7FWX (X7WWX) и стандарте DVB-T (DVB-T2), для измерения внеполосных излучений на низких относительных уровнях (например, минус 85 дБ, минус 110 дБ, минус 120 дБ и т.д.), при недостаточном динамическом диапазоне анализатора спектра, возможно использование либо полосового, либо узкополосного режекторного фильтра, требования к которым приведены в Приложении 5.А.

При выполнении измерений фильтр настраивается на такую частоту, чтобы обеспечивалось ослабление основного излучения сигнала и отсутствие искажений внеполосных излучений. На рисунке 5 показана настройка фильтра для измерения внеполосных излучений на частотах выше (650 МГц + 3,8 МГц).

Рисунок 5 - Пример настройки фильтра для измерения

внеполосных излучений на частотах

выше (650 МГц + 3,8 МГц)

В случае если в соседних радиоканалах работают аналоговые телевизионные передатчики, расположенные на одной мачте, при одинаковой поляризации излучения аналогового и цифрового сигналов, то к значениям подавления внеполосных излучений ограничительной маски следует прибавить корректирующую величину

, дБ, вычисляемую по формуле

(8)

где P_а - пиковая мощность синхроимпульса аналогового передатчика;

P_ц - эффективная мощность цифрового передатчика.

Приложение 5.А

ТРЕБОВАНИЯ К ФОРМИРУЮЩИМ ФИЛЬТРАМ

5.А.1.1 Схема фильтра, формирующего спектр речевого сигнала, приведена на рис. 5.А.1, а его частотная характеристика - на рис. 5.А.2.

Рисунок 5.А.1 - Схема фильтра, формирующего спектр

речевого сигнала

Рисунок 5.А.2 - Частотная характеристика фильтра,

формирующего спектр речевого сигнала

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеются в виду рисунки 5.А.3 и 5.А.4, а не А.3 и А.4.

5.А.1.2 Схема фильтра, формирующего спектр вещательного сигнала, приведена на рис. А.3, а его частотная характеристика - на рис. А.4.

Рисунок 5.А.3 - Схема фильтра, формирующего спектр

вещательного сигнала

Рисунок 5.А.4 - Частотная характеристика фильтра,

формирующего спектр вещательного сигнала

5.А.1.3 Допускаются отклонения частотных характеристик фильтров от кривых, приведенных на рис. 5.А.2 и 5.А.4, в отдельных участках на величину до 2 дБ.

5.А.1.4 Формирующие фильтры должны быть откалиброваны.

5.А.1.5 Фильтр, использующийся для подавления сигнала передатчика T-DAB/DVB-T (DVB-T2) в основной полосе частот, должен быть перестраиваемым полосовым фильтром либо перестраиваемым режекторным фильтром.

Диапазон частот, внутри которого может перестраиваться фильтр, должен быть не уже полосы частот, в которой контролируются внеполосные излучения.

Фильтр должен обеспечить достаточное ослабление сигнала, позволяющее выполнять измерение внеполосных излучений на соответствующих уровнях с помощью выбранного анализатора спектра.

Если используется режекторный фильтр, то его полоса заграждения на уровне минус 3 дБ должна быть не менее 8 МГц для измерений внеполосных излучений передатчика стандарта DVB-T (DVB-T2) и не менее 2 МГц для измерений внеполосных излучений передатчика стандарта T-DAB.

Приложение А

(обязательное)

ПАРАМЕТРЫ СПЕКТРА ДЛЯ ОБОРУДОВАНИЯ РАДИОДОСТУПА

ДЛЯ БЕСПРОВОДНОЙ ПЕРЕДАЧИ ДАННЫХ СТАНДАРТА 802.16

Маски спектра для стандарта 802.16 приведены на рисунках А.1 - А.4.

Классы излучений и зависимость параметров маски спектра излучаемого сигнала (см. рисунки А.1 - А.4) для стандарта 802.16 диапазона частот от 2 до 66 ГГц приведены в таблицах А.1 - А.5.

Таблица А.1

Классы излучений для стандарта 802.16 диапазона

частот от 2 до 66 ГГц

N п/п	Диапазон частот	Режим	Классы излучений
1	5, 6 ГГц	SCa	10M0G7W, 10M0D7W, 20M0G7W, 20M0D7W
2	2 - 11 ГГц	OFDM, OFDMA	1M25G7W, 1M25D7W, 1M50G7W, 1M50D7W, 1M75G7W, 1M75D7W, 2M50G7W, 2M50D7W, 3M00G7W, 3M00D7W, 3M50G7W, 3M50D7W, 5M00G7W, 5M00D7W, 6M00G7W, 6M00D7W, 7M00G7W, 7M00D7W, 8M75G7W, 8M75D7W, 10M0G7W, 10M0D7W, 12M0G7W, 12M0D7W, 14M0G7W, 14M0D7W, 15M0G7W, 15M0D7W, 20M0G7W, 20M0D7W, 24M0G7W, 24M0D7W, 28M0G7W, 28M0D7W
3	10 - 66 ГГц	SCa	24M0G7W, 24M0D7W, 25M0G7W, 25M0D7W, 28M0G7W, 28M0D7W

Рисунок А.1 - Маска спектра для стандарта 802.16

диапазонов частот 5, 6 ГГц для режима SCa

Примечание: Режим измерения: Ширина полосы пропускания по ПЧ - 100 кГц. Ширина полосы частот видеофильтра - 30 кГц.

Таблица А.2

Зависимость параметров маски спектра излучаемого сигнала

для стандарта 802.16 диапазонов частот 5, 6 ГГц

для режима SCa

, МГц	f₁	f₂	f₃	f₄	f₅
10	4,75	5,75	8,15	9,75	14,75
20	9,5	10,5	15,9	19,5	29,5

Рисунок А.2 - Маска спектра для стандарта 802.16 диапазона

частот 2 - 11 ГГц для режимов OFDM, OFDMA

Таблица А.3

Зависимость параметров маски спектра излучаемого сигнала

для стандарта 802.16 диапазона частот 2 - 11 ГГц

для режимов OFDM, OFDMA

, МГц	QPSK
, МГц	f₁, 0 дБ	f₂, минус 8 дБ	f₄, минус 25 дБ	f₆, минус 27 дБ	f₇, минус 30 дБ	f₈, минус 50 дБ	f₉, минус 50 дБ
1,25	0,625	0,625	0,893	1,321	1,47	2,5	3,125
1,5	0,75	0,75	1,071	1,586	1,77	3	3,75
1,75	0,875	0,875	1,25	1,85	2,065	3,5	4,375
2,5	1,25	1,25	1,785	2,643	2,95	5	6,25
3	1,5	1,5	2,142	3,171	3,54	6	7,5
3,5	1,75	1,75	2,499	3,7	4,13	7	8,75
5	2,5	2,5	3,57	5,285	5,9	10	12,5
6	3	3	4,284	6,342	7,08	12	15
7	3,5	3,5	4,998	7,399	8,26	14	17,5
8,75	4,375	4,375	6,248	9,249	10,325	17,5	21,875
10	5	5	7,14	10,57	11,8	20	25
12	6	6	8,568	12,684	14,16	24	30
14	7	7	9,996	14,798	16,52	28	35
15	7,5	7,5	10,71	15,855	17,7	30	37,5
20	10	10	14,28	21,14	23,6	40	50
24	12	12	17,136	25,368	28,32	48	60
28	14	14	19,992	29,596	33,04	56	70
, МГц	16QAM
, МГц	f₁, 0 дБ	f₂, минус 8 дБ	f₄, минус 27 дБ	f₅, минус 30 дБ	f₆, минус 32 дБ	f₈, минус 50 дБ	f₉, минус 50 дБ
1,25	0,625	0,625	0,893	1,15	1,321	2,5	3,125
1,5	0,75	0,75	1,071	1,38	1,586	3	3,75
1,75	0,875	0,875	1,25	1,61	1,85	3,5	4,375
2,5	1,25	1,25	1,785	2,3	2,643	5	6,25
3	1,5	1,5	2,142	2,75	3,171	6	7,5
3,5	1,75	1,75	2,499	3,22	3,7	7	8,75
5	2,5	2,5	3,57	4,6	5,285	10	12,5
6	3	3	4,284	5,52	6,342	12	15
7	3,5	3,5	4,998	6,43	7,399	14	17,5
8,75	4,375	4,375	6,248	8,05	9,249	17,5	21,875
10	5	5	7,14	9,2	10,57	20	25
12	6	6	8,568	11,03	12,684	24	30
14	7	7	9,996	12,87	14,798	28	35
15	7,5	7,5	10,71	13,8	15,855	30	37,5
20	10	10	14,28	18,4	21,14	40	50
24	12	12	17,136	22,07	25,368	48	60
28	14	14	19,992	25,75	29,596	56	70
, МГц	64QAM
, МГц	f₁, 0 дБ	f₂, минус 8 дБ	f₃, минус 30 дБ	f₄, минус 32 дБ	f₆, минус 38 дБ	f₈, минус 50 дБ	f₉, минус 50 дБ
1,25	0,625	0,625	0,87	0,893	1,321	2,5	3,125
1,5	0,75	0,75	1,044	1,071	1,586	3	3,75
1,75	0,875	0,875	1,22	1,25	1,85	3,5	4,375
2,5	1,25	1,25	1,74	1,785	2,643	5	6,25
3	1,5	1,5	2,088	2,142	3,171	6	7,5
3,5	1,75	1,75	2,436	2,499	3,7	7	8,75
5	2,5	2,5	3,48	3,57	5,285	10	12,5
6	3	3	4,177	4,284	6,342	12	15
7	3,5	3,5	4,873	4,998	7,399	14	17,5
8,75	4,375	4,375	6,092	6,248	9,249	17,5	21,875
10	5	5	6,962	7,14	10,57	20	25
12	6	6	8,354	8,568	12,684	24	30
14	7	7	9,746	9,996	14,798	28	35
15	7,5	7,5	10,443	10,71	15,855	30	37,5
20	10	10	13,923	14,28	21,14	40	50
24	12	12	16,708	17,136	25,368	48	60
28	14	14	19,493	19,992	29,596	56	70

Рисунок А.3 - Маска спектра для стандарта 802.16 диапазонов

частот 10 - 66 ГГц для режима SCa и модуляции QPSK и 16QAM

Таблица А.4

Зависимость параметров маски спектра излучаемого сигнала

для стандарта 802.16 диапазонов частот 10 - 66 ГГц

для режима SCa и модуляции QPSK и 16QAM

, МГц	QPSK
, МГц	f₁, 0 дБ	f₃, минус 23 дБ	f₄, минус 23 дБ	f₅, минус 30 дБ	f₆, минус 45 дБ	f₇, минус 45дБ
24	9,6	19,2	24	31,63	48	60
25	10	20	25	32,95	50	62,5
28	11,2	22,4	28	36,9	56	70
, МГц	16QAM
, МГц	f₁, 0 дБ	f₂, минус 30 дБ	f₃, минус 32 дБ	f₄, минус 37 дБ	f₆, минус 50 дБ	f₇, минус 50 дБ
24	9,6	18,6	19,2	24	48	60
25	10	19,375	20	25	50	62,5
28	11,2	21,7	22,4	28	56	70

Рисунок А.4 - Маска спектра для стандарта 802.16 диапазонов

частот 10 - 66 ГГц для режима SCa и модуляции 64QAM

Таблица А.5

Зависимость параметров маски спектра излучаемого сигнала

для стандарта 802.16 диапазонов частот 10 - 66 ГГц

для режима SCa и модуляции 64QAM

, МГц	f₁, f₁' 0 дБ, минус 13 дБ	f₂, минус 30 дБ	f₃, минус 34 дБ	f₄, минус 42 дБ	f₅, минус 52 дБ	f₆, минус 52 дБ
24	12	12	12	24	48	60
25	12,5	18,57	20	25	50	62,5
28	14	20,8	22,4	28	56	70

Приложение Б

(обязательное)

ПАРАМЕТРЫ СПЕКТРА ДЛЯ ОБОРУДОВАНИЯ РАДИОДОСТУПА

ДЛЯ БЕСПРОВОДНОЙ ПЕРЕДАЧИ ДАННЫХ СТАНДАРТА 802.11b

Маска спектра для оборудования радиодоступа для беспроводной передачи данных стандарта 802.11b приведена на рисунке Б.1.

Примечание: Режим измерений:

1. Ширина полосы пропускания по ПЧ - 100 кГц.

2. Полоса обзора - 100 МГц.

3. Ширина полосы частот видеофильтра - 100 кГц.

Рисунок Б.1 - Маска спектра сигнала для стандарта 802.11b

Классы излучений для стандарта 802.11b приведены в таблице Б.1.

Таблица Б.1

Параметры излучений стандарта 802.11b

N п/п	Наименование параметра	Значение параметра
1	Модуляция	Дифференциальная BPSK, OFDM Дифференциальная QPSK, OFDM 16 QAM, OFDMA 64 QAM, OFDMA
2	Класс излучения	15M0G7D	20M0G7D
3	Ширина полосы излучения передатчика:
	- на уровне минус 3 дБ, не более, МГц	15	20
	- на уровне минус 30 дБ, не более, МГц	22	22

Приложение В

(обязательное)

ПАРАМЕТРЫ СПЕКТРА ДЛЯ ОБОРУДОВАНИЯ РАДИОДОСТУПА

ДЛЯ БЕСПРОВОДНОЙ ПЕРЕДАЧИ ДАННЫХ СТАНДАРТА 802.11a

Маска спектра для оборудования радиодоступа для беспроводной передачи данных стандарта 802.11a приведена на рисунке В.1.

Примечание: Режим измерений:

1. Ширина полосы пропускания по ПЧ - 100 кГц.

2. Полоса обзора - 100 МГц.

3. Ширина полосы частот видеофильтра - 30 кГц.

Рисунок В.1 - Маска спектра сигнала 802.11a

Классы излучений для стандарта 802.11a приведены в таблице В.1.

Таблица В.1

Параметры излучений стандарта 802.11a

N п/п	Наименование параметра	Значение параметра
1	Модуляция	OFDM BPSK, QPSK, 16 QAM, 64 QAM
2	Класс излучения	20M0G7W, 20M0D7W

Приложение Г

(обязательное)

ПАРАМЕТРЫ СПЕКТРА ДЛЯ ОБОРУДОВАНИЯ РАДИОДОСТУПА

ДЛЯ БЕСПРОВОДНОЙ ПЕРЕДАЧИ ДАННЫХ СТАНДАРТА 802.11n

Маски спектра для оборудования радиодоступа для беспроводной передачи данных стандарта 802.11n приведены на рисунках Г.1, Г.2.

Примечание: Режим измерений:

1. Ширина полосы пропускания по ПЧ - 100 кГц.

2. Полоса обзора - 100 МГц.

3. Ширина полосы частот видеофильтра - 30 кГц.

Рисунок Г.1 - Маска спектра сигнала для стандарта 802.11n

при частотном разносе каналов 20 МГц

Примечание: Режим измерений:

Ширина полосы пропускания по ПЧ - 100 кГц.

Полоса обзора - 120 МГц.

Ширина полосы частот видеофильтра - 30 кГц.

Рисунок Г.2 - Маска спектра сигнала для стандарта 802.11n

при частотном разносе каналов 40 МГц

Классы излучений для стандарта 802.11n приведены в таблице Г.1.

Таблица Г.1

Параметры излучений стандарта 802.11n

N п/п	Наименование параметра	Значение параметра
1	Модуляция	OFDM, BPSK, QPSK, 16 QAM, 64 QAM
2	Класс излучения	20M0G7W, 20M0D7W, 40M0G7W, 40M0D7W

Приложение Д

(обязательное)

ПАРАМЕТРЫ СПЕКТРА ДЛЯ ОБОРУДОВАНИЯ РАДИОДОСТУПА

ДЛЯ БЕСПРОВОДНОЙ ПЕРЕДАЧИ ДАННЫХ СТАНДАРТА 802.15

Параметры спектра для стандарта 802.15 приведены в таблице Д.1.

Таблица Д.1

Параметры излучений стандарта 802.15

N п/п	Наименование параметра	Значение параметра
1	Модуляция	GFSK
2	Класс излучения	1M00F7D
3	Ширина полосы излучения передатчика:
	- на уровне минус 3 дБ, не более, МГц	1
	- на уровне минус 40 дБ, не более, МГц	4
	- на уровне минус 60 дБ, не более, МГц	6

Приложение Е

(обязательное)

ПАРАМЕТРЫ СПЕКТРА ДЛЯ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ СТАНДАРТОВ

IMT-2000/UMTS (IMT-DS) IMT-2000/UMTS (IMT-TC)

Основные тактико-технические характеристики (ТТХ) РЭС стандартов IMT-2000/UMTS (IMT-DS) и IMT-2000/UMTS (IMT-TC) приведены в таблицах Е.1, Е.2.

Таблица Е.1

Основные тактико-технические характеристики (ТТХ) РЭС

стандарта IMT-2000/UMTS (IMT-DS) в полосах радиочастот

1935 - 1980 МГц, 2125 - 2170 МГц

Наименование параметра		Значение параметра
		Абонентская станция	Базовая станция
Метод радиодоступа		DS-CDMA FDD Прямое расширение спектра с частотным дуплексным разносом
Рабочий диапазон частот, МГц		ПРД 1935 - 1980 ПРМ 2125 - 2170	ПРД 2125 - 2170 ПРМ 1935 - 1980
Ширина частотного канала, МГц		5
Сетка частот, кГц		200
Классы излучения		3M84G7W, 3M84G7D, 3M84G7E
Характеристика класса излучения		4-позиционная фазовая манипуляция QPSK
Ширина спектра сигнала, МГц, на уровне	минус 3 дБ	3,84
	минус 30 дБ	4,7
	минус 60 дБ	не нормируется

Таблица Е.2

Основные тактико-технические характеристики РЭС

стандарта IMT-2000/UMTS (IMT-TC) в полосе радиочастот

2010 - 2025 МГц

Наименование параметра		Значение параметра
		Абонентская станция	Базовая станция
Метод радиодоступа		TDMA-CDMA TDD Прямое расширение спектра с временным дуплексным разносом
Рабочий диапазон частот, МГц		ПРД 2010 - 2025 ПРМ 2010 - 2025
Ширина частотного канала, МГц		5
Сетка частот, кГц		200
Классы излучения		3M84G7W, 3M84G7D, 3M84G7E
Характеристика класса излучения		4-позиционная фазовая манипуляция QPSK	4-позиционная фазовая манипуляция QPSK 16-кратная квадратурная амплитудная модуляция 16QAM
Ширина спектра сигнала, МГц, на уровне	минус 3 дБ	3,84
	минус 30 дБ	4,7
	минус 60 дБ	не нормируется
Максимальная мощность передатчика, дБм		24	43

Приложение Ж

(обязательное)

ПАРАМЕТРЫ СПЕКТРА ДЛЯ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ

СТАНДАРТА IMT-MC

Таблица Ж.1

Основные технические характеристики РЭС стандарта IMT-MC

в полосах радиочастот 453 - 457,4 МГц и 463 - 467,4 МГц

Наименование параметра		Значение параметра
		Абонентская станция	Базовая станция
Метод радиодоступа		DS-CDMA FDD Прямое расширение спектра с частотным дуплексным разносом
Рабочий диапазон частот, МГц		ПРД 453 - 457,4 ПРМ 463 - 467,4	ПРД 463 - 467,4 ПРМ 453 - 457,4
Ширина частотного канала, МГц		1,25
Классы излучения		1M25G7W, 1M25G7D, 1M25G7E 1M25D7W, 1M25D7D, 1M25D7E
Максимальная ширина спектра сигнала, МГц, на уровне	минус 3 дБ	1,25	1,25
	минус 30 дБ	1,77	1,45
	минус 60 дБ	4	4

Таблица Ж.2

Основные технические характеристики РЭС стандарта IMT-MC

в полосах радиочастот 1920 - 1935 МГц и 2110 - 2125 МГц

Наименование параметра		Значение параметра
		Абонентская станция	Базовая станция
Метод радиодоступа		DS-CDMA FDD Прямое расширение спектра с частотным дуплексным разносом
Рабочий диапазон частот, МГц		ПРД 1920 - 1935 ПРМ 2110 - 2125	ПРД 2110 - 2125 ПРМ 1920 - 1935
Ширина частотного канала, МГц		1,25
Классы излучения		1M25G7W, 1M25G7D, 1M25G7E 1M25D7W, 1M25D7D, 1M25D7E
Максимальная ширина спектра сигнала, МГц, на уровне	минус 3 дБ	1,25	1,25
	минус 30 дБ	1,77	1,45
	минус 60 дБ	4	4

Приложение И

(обязательное)

ПАРАМЕТРЫ СПЕКТРА ДЛЯ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ

СТАНДАРТОВ GSM

Основные тактико-технические характеристики РЭС стандарта GSM приведены в таблице И.1. Маска спектра сигнала стандарта GSM приведена на рисунке И.1.

Таблица И.1

Основные тактико-технические характеристики РЭС стандарта

GSM в полосах радиочастот 890 - 915 МГц, 935 - 960 МГц,

1710 - 1785 МГц, 1805 - 1880 МГц

Наименование параметра		Значение параметра
		Абонентская станция	Базовая станция
Метод радиодоступа		TDMA/FDMA с 8 временными слотами
Рабочий диапазон частот, МГц		ПРД 890 - 915/1710 - 1785 ПРМ 935 - 960/1805 - 1880	ПРД 935 - 960/1805 - 1880 ПРМ 890 - 915/1710 - 1785
Ширина частотного канала, кГц		200
Классы излучения		200KG7D, 200KG7W
Характеристика класса излучения		GMSK, 8-PSK
Ширина спектра сигнала, кГц	минус 3 дБ	200
	минус 30 дБ	400
	минус 60 дБ	800

Рисунок И.1 - Маска спектра сигнала стандарта GSM

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра - 30 (100) кГц при смещении относительно несущей частоты 0 - 1800 (1800 - 6000) кГц.

Приложение К

(обязательное)

ПАРАМЕТРЫ СПЕКТРА ДЛЯ ЦИФРОВЫХ РАДИОРЕЛЕЙНЫХ СИСТЕМ

СВЯЗИ ПЛЕЗИОХРОННОЙ ЦИФРОВОЙ ИЕРАРХИИ

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: рисунок К.16 отсутствует.

Маски спектра излучаемого сигнала цифровых радиорелейных систем связи плезиохронной цифровой иерархии приведены на рисунках К.1 - К.16.

Маска спектра излучаемого сигнала для частотной или амплитудной модуляции (манипуляции) приведена на рисунке К.1. Зависимость параметров маски спектра излучаемого сигнала для частотной или амплитудной модуляции от частотного разноса между соседними радиостволами оборудования приведена в таблице К.1.

Рисунок К.1 - Маска спектра излучаемого сигнала

для частотной или амплитудной модуляции (манипуляции)

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Таблица К.1

Зависимость параметров маски спектра излучаемого сигнала

для частотной или амплитудной модуляции от частотного

разноса между соседними радиостволами

Частотный разнос между соседними радиостволами оборудования (РЧ), МГц	Частота, МГц
	f₁, + 1 дБ	f₂, минус 30 дБ	f₃, минус 45 дБ	f₄, минус 45 дБ
от 3,5 до 5	2	4	8	2,5 x РЧ
от 7 до 10	4	8	15	2,5 x РЧ
от 13,75 до 20	8	15	28	2,5 x РЧ
от 27,5 до 40	15	30	56	2,5 x РЧ

Маска спектра излучаемого сигнала для оборудования с двухпозиционной и четырехпозиционной модуляцией приведена на рисунке К.2. Зависимость параметров маски спектра излучаемого сигнала для оборудования с двухпозиционной и четырехпозиционной модуляцией от частотного разноса между соседними радиостволами оборудования приведена в таблицах К.2 и К.3.

Рисунок К.2 - Маска спектра излучаемого сигнала

для оборудования с двухпозиционной и четырехпозиционной

модуляцией

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Таблица К.2

Зависимость параметров маски спектра излучаемого сигнала

для оборудования с двухпозиционной и четырехпозиционной

модуляцией от частотного разноса между соседними

радиостволами для диапазонов частот от 0,06 до 2 ГГц

Частотный разнос между соседними радиостволами оборудования (РЧ), МГц	Частота, МГц
	f₁, + 1 дБ	f₂, минус 25 дБ	f₃, минус 25 дБ	f₄, минус 30 дБ	f₆, минус 45 дБ	f₇, минус 45 дБ
Двухпозиционная модуляция
0,025	0,012	0,018	0,025	0,028	0,04	0,0625
0,075	0,036	0,054	0,075	0,086	0,12	0,1875
0,25	0,11	0,17	0,23	0,2725	0,4	0,625
0,5 (0,465)	0,21	0,325	0,45	0,5375	0,8	1,25
1 (0,93)	0,42	0,65	0,9	1,075	1,6	2,5
от 1,75 до 2	0,7	1,4	1,75	2,1875	3,5	2,5 x РЧ
от 3,5 до 5	1,5	3	3,5	4,225	6,4	2,5 x РЧ
от 7 до 10	3,3	6,1	6,8	8,3	12,8	2,5 x РЧ
от 13,75 до 20	6	11,6	13	15,25	22	2,5 x РЧ
от 27,5 до 40	12	24,2	26	30,75	45	2,5 x РЧ
56	24	50	60	65	80	2,5 x РЧ
Четырехпозиционная модуляция
0,025	0,012	0,018	0,025	0,028	0,04	0,0625
0,075	0,036	0,054	0,075	0,086	0,12	0,1875
0,25	0,11	0,17	0,23	0,2725	0,4	0,625
0,5 (0,465)	0,21	0,325	0,45	0,5375	0,8	1,25
1 (0,93)	0,42	0,65	0,9	1,075	1,6	2,5
от 1,75 до 2	0,7	1,4	1,75	2,1875	3,5	2,5 x РЧ
от 3,5 до 5	1,4	2,8	3,5	4,375	7	2,5 x РЧ
от 7 до 10	2,7	5,6	6,5	8,125	13	2,5 x РЧ
от 13,75 до 20	5,4	11,2	13	16,25	26	2,5 x РЧ
от 27,5 до 40	11	19	25	30	45	2,5 x РЧ

Таблица К.3

Зависимость параметров маски спектра излучаемого сигнала

для оборудования с двухпозиционной и четырехпозиционной

модуляцией от частотного разноса между соседними

радиостволами для диапазонов частот от 4 до 57 ГГц

Частотный разнос между соседними радиостволами оборудования (РЧ), МГц	Частота, МГц
	f₁, + 1 дБ	f₂, минус 23 дБ	f₃, минус 23 дБ	f₅, минус 30 дБ	f₆, минус 45 дБ	f₇, минус 45 дБ
Двухпозиционная модуляция
0,025	0,012	0,018	0,025	0,02977	0,04	0,0625
0,075	0,036	0,054	0,075	0,089	0,12	0,1875
0,25	0,11	0,17	0,23	0,284	0,4	0,625
0,5 (0,465)	0,21	0,325	0,45	0,5613	0,8	1,25
1 (0,93)	0,42	0,65	0,9	1,123	1,6	2,5
от 1,75 до 2	0,7	1,4	1,75	2,31	3,5	2,5 x РЧ
от 3,5 до 5	1,5	3	3,5	4,42	6,4	2,5 x РЧ
от 7 до 10	3,3	6,1	6,8	8,709	12,8	2,5 x РЧ
от 13,75 до 20	6	11,6	13	15,86	22	2,5 x РЧ
от 27,5 до 40	12	24,2	26	32,04	45	2,5 x РЧ
56	24	50	60	66,36	80	2,5 x РЧ
Четырехпозиционная модуляция
0,025	0,012	0,018	0,025	0,02977	0,04	0,0625
0,075	0,036	0,054	0,075	0,089	0,12	0,1875
0,25	0,11	0,17	0,23	0,284	0,4	0,625
0,5 (0,465)	0,21	0,325	0,45	0,5613	0,8	1,25
1 (0,93)	0,42	0,65	0,9	1,123	1,6	2,5
от 1,75 до 2	0,7	1,4	1,75	2,31	3,5	2,5 x РЧ
от 3,5 до 5	1,4	2,8	3,5	4,61	7	2,5 x РЧ
от 7 до 10	2,7	5,6	6,5	8,56	13	2,5 x РЧ
от 13,75 до 20	5,4	11,2	13	17,13	26	2,5 x РЧ
от 27,5 до 40	11	19	25	31,36	45	2,5 x РЧ

Маска спектра излучаемого сигнала для оборудования при модуляции с числом позиций 16 приведена на рисунке К.3. Зависимость параметров маски спектра излучаемого сигнала для оборудования при модуляции с числом позиций 16 от частотного разноса между соседними радиостволами оборудования приведена в таблице К.4.

Рисунок К.3 - Маска спектра излучаемого сигнала

для оборудования при модуляции с числом позиций 16

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Таблица К.4

Зависимость параметров маски спектра излучаемого сигнала

для оборудования при модуляции с числом позиций 16

от частотного разноса между соседними радиостволами

Частотный разнос между соседними радиостволами оборудования (РЧ), МГц	Частота, МГц
	f₁, + 1 дБ	f₂, минус 30 дБ	f₃, минус 32 дБ	f₄, минус 32 (37) дБ	f₅, минус 55 дБ	f₆, минус 55 дБ
0,025	0,012	0,0176	0,018	0,025	0,04	0,0625
0,075	0,036	0,0529	0,054	0,075	0,12	0,1875
0,25	0,11	0,166	0,17	0,23	0,4	0,625
0,5 (0,465)	0,21	0,318	0,325	0,45	0,8	1,25
1 (0,93)	0,42	0,636	0,65	0,9	1,6	2,5 x РЧ
от 1,75 до 2	0,7	1,357	1,4	1,75	3,5	2,5 x РЧ
от 3,5 до 5	1,4	2,71	2,8	3,5	7	2,5 x РЧ
от 7 до 10	2,8	5,43	5,6	7	14	2,5 x РЧ
от 13,75 до 20	5,6	10,86	11,2	14	28	2,5 x РЧ
от 27,5 до 40	11,2	21,53	22,2	28	56	2,5 x РЧ

Маска спектра излучаемого сигнала для оборудования при модуляции с числом позиций 32 приведена на рисунке К.4. Зависимость параметров маски спектра излучаемого сигнала для оборудования при модуляции с числом позиций 32 от частотного разноса между соседними радиостволами оборудования приведена в таблице К.5.

Рисунок К.4 - Маска спектра излучаемого сигнала

для оборудования при модуляции с числом позиций 32

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Таблица К.5

Зависимость параметров маски спектра излучаемого сигнала

для оборудования при модуляции с числом позиций 32

от частотного разноса между соседними радиостволами

Частотный разнос между соседними радиостволами (РЧ), МГц	Частота, МГц
Частотный разнос между соседними радиостволами (РЧ), МГц	f₁, + 1 дБ	f₂, минус 30 дБ	f₃, минус 35 дБ	f₄, минус 60 дБ	f₅, минус 60 дБ
от 7 до 10	2,8	5,6	7	12,25	2,5 x РЧ
от 13,75 до 20	5,6	11,2	14	24,5	2,5 x РЧ
от 27,5 до 40	11,2	14	24,5	45	2,5 x РЧ
56	22,5	33	65	74	2,5 x РЧ

Маска спектра излучаемого сигнала для оборудования при модуляции с числом позиций 64 или 128 приведена на рисунке К.5. Зависимость параметров маски спектра излучаемого сигнала для оборудования при модуляции с числом позиций 64 или 128 от частотного разноса между соседними радиостволами оборудования приведена в таблице К.6.

Рисунок К.5 - Маска спектра излучаемого сигнала

для оборудования при модуляции с числом позиций 64 или 128

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Таблица К.6

Зависимость параметров маски спектра излучаемого сигнала

для оборудования при модуляции с числом позиций 64 или 128

от частотного разноса между соседними радиостволами

Частотный разнос между соседними радиостволами оборудования (РЧ), МГц	Частота, МГц
	f₁, + 1 дБ	f₂, минус 10 дБ	f₃, минус 30 дБ	f₄, минус 32 дБ	f₅, минус 36 дБ	f₆, минус 45 дБ	f₇, минус 55 дБ	f₈, минус 55 дБ
от 13,75 до 20	6	7,2	7,75	7,8	8,5	20	25	2,5 x РЧ
от 27,5 до 40	12	14,5	15,4	15,5	17	40	50	2,5 x РЧ
56	24	29	30,8	31	34	80	100	2,5 x РЧ

В случае использования OFDM спектр определяется по вышеприведенным маскам в соответствии с методом модуляции несущих и используемым частотным разносом между соседними радиостволами оборудования.

Приложение Л

(обязательное)

ПАРАМЕТРЫ СПЕКТРА ДЛЯ ЦИФРОВЫХ РАДИОРЕЛЕЙНЫХ СИСТЕМ

СВЯЗИ СИНХРОННОЙ ЦИФРОВОЙ ИЕРАРХИИ

Маски спектров излучаемых сигналов цифровых радиорелейных систем связи синхронной цифровой иерархии в зависимости от скорости передачи цифрового сигнала, метода модуляции, диапазона и шага сетки частот оборудования приведены на рисунках. При использовании OFDM спектр излучаемого сигнала определяется по ниже приведенным маскам в соответствии с используемой скоростью передачи сигнала, методом модуляции несущих и частотным разносом между соседними радиостволами оборудования.

Маска спектра излучаемого сигнала для оборудования с 4-позиционной модуляцией со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 55 или 56 МГц с соседними стволами в одинаковой поляризации для диапазонов частот от 8 до 57 ГГц приведена на рисунке Л.1.

Рисунок Л.1 - Маска спектра излучаемого сигнала

для оборудования с 4-позиционной модуляцией со скоростью

передачи цифрового сигнала 51 Мбит/с с шагом сетки частот

55 или 56 МГц с соседними стволами в одинаковой поляризации

для диапазонов частот от 8 до 57 ГГц

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования с 8-позиционной модуляцией для диапазонов частот от 2 до 57 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот от 27,5 до 30 МГц с соседними стволами как в одинаковой, так и ортогональной поляризации приведена на рисунке Л.2.

Рисунок Л.2 - Маска спектра излучаемого сигнала

для оборудования с 8-позиционной модуляцией для диапазонов

частот от 2 до 57 ГГц со скоростью передачи цифрового

сигнала 51 Мбит/с с шагом сетки частот от 27,5 до 30 МГц

с соседними стволами как в одинаковой,

так и ортогональной поляризации

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования с 16-/32-/64-позиционной модуляцией для диапазонов частот от 2 до 40 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 20 МГц (от 27,5 до 30 МГц) с соседними стволами в одинаковой поляризации приведена на рисунке Л.3.

Рисунок Л.3 - Маска спектра излучаемого сигнала

для оборудования с 16-/32-/64-позиционной модуляцией

для диапазонов частот от 2 до 40 ГГц со скоростью передачи

цифрового сигнала 51 Мбит/с с шагом сетки частот 20 МГц

(от 27,5 до 30 МГц) с соседними стволами

в одинаковой поляризации

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 13,75 или 14 МГц с соседними стволами в одинаковых поляризациях для диапазонов частот от 13 до 18 ГГц приведена на рисунке Л.4.

Рисунок Л.4 - Маска спектра излучаемого сигнала

для оборудования со скоростью передачи цифрового сигнала

51 Мбит/с с шагом сетки частот 13,75 или 14 МГц с соседними

стволами в одинаковых поляризациях для диапазонов частот

от 13 до 18 ГГц

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования с 16-/32-позиционной модуляцией для диапазонов частот от 23 до 57 ГГц с соседними стволами в одинаковой поляризации со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 13,75 или 14 МГц (со скоростью передачи цифрового сигнала 155 Мбит/с с шагом сетки частот 55 или 56 МГц для диапазонов частот от 13 до 57 ГГц) приведена на рисунке Л.5.

Рисунок Л.5 - Маска спектра излучаемого сигнала

для оборудования с 16-/32-позиционной модуляцией

для диапазонов частот от 23 до 57 ГГц с соседними стволами

в одинаковой поляризации со скоростью передачи цифрового

сигнала 51 Мбит/с с шагом сетки частот 13,75 или 14 МГц

(со скоростью передачи цифрового сигнала 155 Мбит/с

с шагом сетки частот 55 или 56 МГц для диапазонов частот

от 13 до 57 ГГц)

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования с 64-/128-позиционной модуляцией для диапазонов частот от 2 до 15 ГГц с шагом сетки частот 28 МГц (от 29 до 30 МГц) со скоростью передачи цифрового сигнала 155 Мбит/с с соседними стволами в одинаковых поляризациях или 2 x 155 Мбит/с в режиме "co-channel" приведена на рисунке Л.6.

Рисунок Л.6 - Маска спектра излучаемого сигнала

для оборудования с 64-/128-позиционной модуляцией

для диапазонов частот от 2 до 15 ГГц с шагом сетки частот

28 МГц (от 29 до 30 МГц) со скоростью передачи цифрового

сигнала 155 Мбит/с с соседними стволами в одинаковых

поляризациях или 2 x 155 Мбит/с в режиме "co-channel"

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования диапазонов частот от 18 до 57 ГГц со скоростью передачи цифрового сигнала 155 Мбит/с с соседними стволами в одинаковых поляризациях с шагом сетки частот от 27,5 до 30 МГц приведена на рисунке Л.7.

Рисунок Л.7 - Маска спектра излучаемого сигнала

для оборудования диапазонов частот от 18 до 57 ГГц

со скоростью передачи цифрового сигнала 155 Мбит/с

с соседними стволами в одинаковых поляризациях

с шагом сетки частот от 27,5 до 30 МГц

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования с 128-позиционной модуляцией для диапазонов частот от 15 до 40 ГГц со скоростью передачи цифрового сигнала 2 x 155 Мбит/с с соседними стволами в одинаковой поляризации и со скоростью передачи цифрового сигнала 4 x 155 Мбит/с (режим "co-channel") с шагом сетки частот 55 или 56 МГц приведена на рис. Л.8.

Рисунок Л.8 - Маска спектра излучаемого сигнала

для оборудования с 128-позиционной модуляцией для диапазонов

частот от 15 до 40 ГГц со скоростью передачи цифрового

сигнала 2 x 155 Мбит/с с соседними стволами в одинаковой

поляризации и со скоростью передачи цифрового сигнала

4 x 155 Мбит/с (режим "co-channel") с шагом сетки частот

55 или 56 МГц

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования с 32-/64-позиционной модуляцией для диапазонов частот от 2 до 11 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 14 МГц с соседним стволом в ортогональной поляризации приведена на рисунке Л.9.

Рисунок Л.9 - Маска спектра излучаемого сигнала

для оборудования с 32-/64-позиционной модуляцией

для диапазонов частот от 2 до 11 ГГц со скоростью

передачи цифрового сигнала 51 Мбит/с с шагом сетки

частот 14 МГц с соседним стволом в ортогональной

поляризации

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования с 16-/32-/64-позиционной модуляцией для диапазонов частот от 13 до 40 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 13,75 или 14 МГц с соседним стволом в ортогональной поляризации приведена на рисунке Л.10.

Рисунок Л.10 - Маска спектра излучаемого сигнала

для оборудования с 16-/32-/64-позиционной модуляцией

для диапазонов частот от 13 до 40 ГГц со скоростью передачи

цифрового сигнала 51 Мбит/с с шагом сетки частот 13,75

или 14 МГц с соседним стволом в ортогональной поляризации

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования с 64-/128-позиционной модуляцией для диапазонов частот от 2 до 57 ГГц со скоростью передачи цифрового сигнала 155 Мбит/с с соседним стволом в ортогональной поляризации с шагом сетки частот от 27,5 до 30 МГц приведена на рисунке Л.11.

Рисунок Л.11 - Маска спектра излучаемого сигнала

для оборудования с 64-/128-позиционной модуляцией

для диапазонов частот от 2 до 57 ГГц со скоростью

передачи цифрового сигнала 155 Мбит/с с соседним стволом

в ортогональной поляризации с шагом сетки частот

от 27,5 до 30 МГц

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования для диапазонов частот от 2 до 11 ГГц со скоростью передачи цифрового сигнала 2 x 155 Мбит/с с шагом сетки частот 40 МГц с соседним стволом в ортогональной поляризации приведена на рисунке Л.12.

Рисунок Л.12 - Маска спектра излучаемого сигнала

для оборудования для диапазонов частот от 2 до 11 ГГц

со скоростью передачи цифрового сигнала 2 x 155 Мбит/с

с шагом сетки частот 40 МГц с соседним стволом

в ортогональной поляризации

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования диапазонов частот от 15 до 40 ГГц со скоростью передачи цифрового сигнала 2 x 155 Мбит/с с соседними стволами в различных поляризациях с шагом сетки частот 55/56 МГц приведена на рисунке Л.13.

Рисунок Л.13 - Маска спектра излучаемого сигнала

для оборудования диапазонов частот от 15 до 40 ГГц

со скоростью передачи цифрового сигнала 2 x 155 Мбит/с

с соседними стволами в различных поляризациях

с шагом сетки частот 55/56 МГц

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования с 64-позиционной модуляцией для диапазонов частот от 2 до 11 ГГц со скоростью передачи 2 x 155 Мбит/с (режим co-channel) с шагом сетки частот 40 МГц приведена на рисунке Л.14.

Рисунок Л.14 - Маска спектра излучаемого сигнала

для оборудования с 64-позиционной модуляцией для диапазонов

частот от 2 до 11 ГГц со скоростью передачи 2 x 155 Мбит/с

(режим co-channel) с шагом сетки частот 40 МГц

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования диапазонов частот от 2 до 11 ГГц со скоростью 4 x 155 Мбит/с (режим co-channel) с шагом 40 МГц приведена на рисунке Л.15.

Рисунок Л.15 - Маска спектра излучаемого сигнала

для оборудования диапазонов частот от 2 до 11 ГГц

со скоростью 4 x 155 Мбит/с (режим co-channel)

с шагом 40 МГц

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Маска спектра излучаемого сигнала для оборудования диапазонов частот от 2 до 15 ГГц со скоростью 2 x 155 Мбит/с (режим co-channel) с шагом от 28 до 30 МГц приведена на рисунке Л.16.

Рисунок Л.16 - Маска спектра излучаемого сигнала

для оборудования диапазонов частот от 2 до 15 ГГц

со скоростью 2 x 155 Мбит/с (режим co-channel) с шагом

от 28 до 30 МГц

Примечание:

Режим измерения: Ширина полосы пропускания измерительного фильтра по ПЧ - 100 кГц.

Приложение М

(обязательное)

ПАРАМЕТРЫ СПЕКТРА ДЛЯ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ СЕТИ СВЯЗИ

МОБИЛЬНОГО БЕСПРОВОДНОГО ДОСТУПА И РАДИОЭЛЕКТРОННЫХ СРЕДСТВ

СЕТЕЙ СВЯЗИ СТАНДАРТА LTE

М.1 Максимально допустимые уровни внеполосных излучений для базовых станций и ретрансляторов для диапазонов 5, 6, 8, 12, 13, 14, 17, 18, 19 (см. таблицу М.16) рабочих частот для категории А приведены в таблицах М.1 - М.3.

Таблица М.1

Уровни внеполосных излучений при полосе частотного

канала 1,4 МГц (диапазоны рабочих частот ниже 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -1 до -11	100 кГц
	-11	100 кГц
	-13	100 кГц
Примечание - fmax - граничная частота полосы частот передачи.

Таблица М.2

Уровни внеполосных излучений при полосе частотного канала

3 МГц (диапазоны рабочих частот ниже 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -5 до -15	100 кГц
	-15	100 кГц
	-13	100 кГц

Таблица М.3

Уровни внеполосных излучений при полосе частотного канала

5, 10, 15 и 20 МГц (диапазоны рабочих частот ниже 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -7 до -14	100 кГц
	-14	100 кГц
	-13	100 кГц

М.2 Максимально допустимые уровни внеполосных излучений для базовых станций и ретрансляторов для диапазонов 1, 2, 3, 4, 7, 9, 10, 11, 21, 33, 34, 35, 36, 37, 38, 39, 40 (см. таблицу М.16) рабочих частот для категории А приведены в таблицах М.4 - М.6.

Таблица М.4

Уровни внеполосных излучений

(включая продукты интермодуляции)

при полосе частотного канала 1,4 МГц

(диапазоны рабочих частот выше 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -1 до -11	100 кГц
	-11	100 кГц
	-13	1 МГц

Таблица М.5

Уровни внеполосных излучений при полосе частотного канала

3 МГц (диапазоны рабочих частот выше 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -5 до -15	100 кГц
	-15	100 кГц
	-13	1 МГц

Таблица М.6

Уровни внеполосных излучений при полосе частотного канала

5, 10, 15 и 20 МГц (диапазоны рабочих частот после 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений	Ширина полосы измерительного фильтра
	линейно убывает от -7 до -14	100 кГц
	-14	100 кГц
	-13	1 МГц

М.3 Максимально допустимые уровни внеполосных излучений для базовых станций и ретрансляторов для диапазонов 5, 8, 12, 13, 14, 17, 20 (см. таблицу М.16) рабочих частот для категории Б приведены в таблицах М.7 - М.9.

Таблица М.7

Уровни внеполосных излучений (включая продукты

интермодуляции) при полосе частотного канала 1,4 МГц

(диапазоны рабочих частот ниже 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений	Ширина полосы измерительного фильтра
	линейно убывает от -1 до -11	100 кГц
	-11	100 кГц
	-16	100 кГц

Таблица М.8

Уровни внеполосных излучений при полосе частотного канала

3 МГц (диапазоны рабочих частот ниже 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -5 до -15	100 кГц
	-15	100 кГц
	-16	100 кГц

Таблица М.9

Уровни внеполосных излучений при полосе частотного канала

5, 10, 15 и 20 МГц (диапазоны рабочих частот ниже 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -7 до -14	100 кГц
	-14	100 кГц
	-16	100 кГц

М.4 Максимально допустимые уровни внеполосных излучений для базовых станций и ретрансляторов для диапазонов 1, 2, 3, 4, 7, 10, 33, 34, 35, 36, 37, 38, 39, 40 (см. таблицу М.16) рабочих частот для категории Б приведены в таблицах М.10 - М.12.

Таблица М.10

Уровни внеполосных излучений (включая продукты

интермодуляции) при полосе частотного канала 1,4 МГц

(диапазоны рабочих частот выше 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -1 до -11	100 кГц
	-11	100 кГц
	-15	1 МГц

Таблица М.11

Уровни внеполосных излучений (включая продукты

интермодуляции) при полосе частотного канала 3 МГц

(диапазоны рабочих частот выше 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -5 до -15	100 кГц
	-15	100 кГц
	-15	1 МГц

Таблица М.12

Уровни внеполосных излучений (включая продукты

интермодуляции) при полосе частотного канала 5, 10, 15

и 20 МГц (диапазоны рабочих частот выше 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -7 до -14	100 кГц
	-14	100 кГц
	-15	1 МГц

М.5 Максимально допустимые уровни внеполосных излучений для базовых станций и ретрансляторов для диапазона 31 (см. таблицу М.16) рабочих частот для категории Б приведены в таблицах М.13 - М.15.

Таблица М.13

Уровни внеполосных излучений (включая продукты

интермодуляции) при полосе частотного канала 1,4 МГц

(диапазоны рабочих частот ниже 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -11 до -21	100 кГц
	-21	100 кГц
	-26	100 кГц

Таблица М.14

Уровни внеполосных излучений при полосе частотного канала

3 МГц (диапазоны рабочих частот ниже 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -15 до -25	100 кГц
	-25	100 кГц
	-26	100 кГц

Таблица М.15

Уровни внеполосных излучений при полосе частотного канала

5 МГц (диапазоны рабочих частот ниже 1 ГГц)

Расстройка между крайней частотой канала и номинальной точкой на уровне минус 3 дБ центра огибающей измерительного фильтра, обращенной к несущей частоте,	Максимально допустимый уровень значений, дБм	Ширина полосы измерительного фильтра
	линейно убывает от -17 до -24	100 кГц
	-24	100 кГц
	-26	100 кГц

М.6 Диапазоны рабочих частот оборудования стандарта LTE и их условное обозначение.

Таблица М.16

Диапазоны рабочих частот оборудования стандарта LTE

Номер диапазона рабочих частот	Диапазон рабочих частот (базовая станция принимает, абонентский терминал передает), МГц	Диапазон рабочих частот (базовая станция передает, абонентский терминал принимает), МГц	Режим дуплекса
1	1920 - 1980	2110 - 2170	FDD
2	1850 - 1910	1930 - 1990	FDD
3	1710 - 1785	1805 - 1880	FDD
4	1710 - 1755	2110 - 2155	FDD
5	824 - 849	869 - 894	FDD
6	830 - 840	875 - 885	FDD
7	2500 - 2570	2620 - 2690	FDD
8	880 - 915	925 - 960	FDD
9	1749,9 - 1784,9	1844,9 - 1879,9	FDD
10	1710 - 1770	2110 - 2170	FDD
11	1427,9 - 1447,9	1475,9 - 1495,9	FDD
12	698 - 716	728 - 746	FDD
13	777 - 787	746 - 756	FDD
14	788 - 798	758 - 768	FDD
17	704 - 716	734 - 746	FDD
18	815 - 830	860 - 875	FDD
19	830 - 845	875 - 890	FDD
20	832 - 862	791 - 821	FDD
21	1447,9 - 1462,9	1495,9 - 1510,9	FDD
31	452,5 - 457,5	462,5 - 467,5	FDD
33	1900 - 1920	1900 - 1920	TDD
34	2010 - 2025	2010 - 2025	TDD
35	1850 - 1910	1850 - 1910	TDD
36	1930 - 1990	1930 - 1990	TDD
37	1910 - 1930	1910 - 1930	TDD
38	2570 - 2620	2570 - 2620	TDD
39	1880 - 1920	1880 - 1920	TDD
40	2300 - 2400	2300 - 2400	TDD

М.7 Требования к допустимым значениям уровней внеполосных излучений абонентских станций приведены в таблице М.17.

Таблица М.17

Требования к допустимым значениям уровней

внеполосных излучений

Расстройка от края полосы канала, МГц	Уровень внеполосных излучений, дБм						Измерительная полоса
	Шина канала, МГц
	1,4	3,0	5	10	15	20
от 0 до 1	-10	-13	-15	-18	-20	-21	30 кГц
от 1 до 2,5	-10	-10	-10	-10	-10	-10	1 МГц
от 2,5 до 2,8	-25	-10	-10	-10	-10	-10	1 МГц
от 2,8 до 5	-	-10	-10	-10	-10	-10	1 МГц
от 5 до 6	-	-25	-13	-13	-13	-13	1 МГц
от 6 до 10	-	-	-25	-13	-13	-13	1 МГц
от 10 до 15	-	-	-	-25	-13	-13	1 МГц
от 15 до 20	-	-	-	-	-25	-13	1 МГц
от 20 до 25	-	-	-	-	-	-25	1 МГц

Приложение Н

(обязательное)

ПРАВИЛА

ВЫБОРА НУЛЕВОГО УРОВНЯ ПРИ ИЗМЕРЕНИЯХ ШИРИНУ ПОЛОСЫ

РАДИОЧАСТОТ И ВНЕПОЛОСНЫХ ИЗЛУЧЕНИЙ РАДИОПЕРЕДАТЧИКОВ

Н.1 Нулевой уровень (Уровень 0 дБ), относительно которого отсчитываются уровни X дБ, устанавливается следующим образом:

- для классов излучений A1AAN, A1BBN, A2AAN, H2BBN, H2BFN, J2A, J2BBN, J2BCN, F1B, F1BCN, G1BCN, F3EGN, F1C--, F3C--, F7BDX, FID, FIE, F2B, F7E, F7B, F7D, F8B, F8D, GIB, GIE, GIF, GIW, G2B, G2D, G7D, G7E, G7F, G7W - по уровню смодулированной (неманипулированной) несущей;

- для классов излучений A3C--, R3C-- по уровню немодулированной поднесущей;

- для классов излучений PONAN, K1B--, Q1B-- по уровню максимальной составляющей спектра выходного каскада радиопередатчика при его модуляции испытательным сигналом;

- для классов излучений A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, B8EGN, D7W, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F3EHN, F3F, F8EJF, F8WWN, F9D, F9E - по максимальному уровню огибающей спектра (установка нулевого уровня) в пределах боковой полосы частот, т.е. уровень отклика анализатора спектра, соответствующего несущей частоте, не учитывается;

- при измерениях излучений стандартизованных радиотехнологий стандартов 802.16, 802.11a, 802.11n классы излучений - G7W, D7W; стандарта 802.11b, GSM классы излучений - G7D, G7W; стандарта 802.15 класс излучений - F7D; стандартов IMT-2000/UMTS (IMT-DS) и IMT-2000/UMTS (IMT-TC) классы излучений - G7W, G7D, G7E; цифровых радиорелейных систем связи плезиохронной цифровой иерархии классы излучений - G7W, G7D, G7E, F7W, F7D, F7E; цифровых радиорелейных систем связи плезиохронной цифровой иерархии классы излучений - G7W, G7D, G7E, F7W, F7D, F7E - по максимальной величине спектральной плотности мощности излучения;

- для классов излучений X7EWX, X7FWX, X7WWX - устанавливается соответствующим полной мощности COFDM сигнала, измеренного калориметрическим измерителем мощности (измерителем средней мощности).

Приложение П

(справочное)

ГРАФИКИ

ДЛЯ ПЕРЕСЧЕТА В НОРМЫ ГКРЧ ЗАРУБЕЖНЫХ ТЕХНИЧЕСКИХ ДАННЫХ

О ВНЕПОЛОСНЫХ ИЗЛУЧЕНИЯХ, ВЫРАЖЕННЫХ В ВЕЛИЧИНЕ ОТСТУПА

В % ОТ ЦЕНТРА НЕОБХОДИМОЙ ШИРИНЫ ПОЛОСЫ ЧАСТОТ

Рисунок П.1 - Стандарт огибающей для внеполосных излучений

в системе ИНТЕЛСАТ (док. 76 рг1/5)

Рисунок П.2 - График зависимости огибающей внеполосных

излучений от индекса модуляции для классов излучения

F1B, F1D, F1W, F7B, F7D, F7W

Приложение Р

(справочное)

ГРАФИК

ДЛЯ ПЕРЕСЧЕТА НШПЧ ПРИ УМЕНЬШЕНИИ ТРЕБОВАНИЙ

К КОЭФФИЦИЕНТУ ОШИБОК НА КАНАЛЕ СВЯЗИ

Рисунок Р.1 - Зависимость по критерию Найквиста необходимой

ширины полосы излучения FT от степени достаточности

достоверности получаемой цифровой информации Pо без учета

применяемой системы кодирования информации

и избыточности кода

Пример: для системы BPSK в связи с вводом исправляющего кода требования к достоверности информации в канале 5·10^-4. Соответственно, требования в НШПИ в формулах таблицы 4.1 - 4.15 сокращаются до 82%.

Б.1. В случаях особо загруженных полос радиочастот и/или применения радиосистем, особо чувствительных к помехам, а также систем с высокими требованиями к достоверности информации, расчет необходимой полосы частот должен проводиться с учетом качества передачи сообщений.

Б.2. Для цифровых систем передачи качество передачи характеризуется средней вероятностью ошибки на один бит P_ош. Исходя из величины требуемой вероятности ошибки возможно определить необходимую ширину полосы частот полезного сигнала, обеспечивающую необходимую достоверность передачи информации, как полосу, при которой обеспечивается заданное значение вероятности ошибки на бит по всей системе радиосвязи. Получаемые при этом значения могут существенно отличаться от расчетного значения необходимой ширины полосы частот, установленной по параметрам модуляции и, соответственно, по контрольной ширине полосы частот на уровне минус 30 дБ.

Приложение С

(справочное)

ПРИМЕР ПОСТРОЕНИЯ ОГРАНИЧИТЕЛЬНОЙ ЛИНИИ И КОНТРОЛЯ

ВНЕПОЛОСНЫХ СПЕКТРОВ ИЗЛУЧЕНИЙ

Рисунок С.1 - Пример сравнения измеренных и нормируемых

значений уровней внеполосных излучений для класса излучения

J3EJN для радиопередатчика фиксированной службы

Звездочкой отмечены результаты измерений: B_-26 = 1,15B_Н; B_-38 = 1,4B_Н; B_-43 = 1,94B_Н; B_-50 = 2,75B_Н; B_-55 = 3,6B_Н.

Жирной линией отмечена ограничительная линия, соответствующая действующим нормам.

Примечание: Результаты сравнения измеренных значений с предусмотренными нормами показывают, что ширина контрольной полосы частот и внеполосные спектры излучений соответствуют данным Нормам.

Приложение Т

(справочное)

ОБОЗНАЧЕНИЕ ИЗЛУЧЕНИЙ

Т.1 Излучения должны обозначаться в соответствии с их необходимой шириной полосы частот и их классификацией.

Т.2 Для полного обозначения излучения перед обозначением класса следует с помощью четырех знаков указать необходимую ширину полосы. Необходимая ширина полосы должна выражаться тремя цифрами и одной буквой. Буква занимает положение запятой, отделяющей целую часть от дробной в десятичной дроби и указывает единицу измерения полосы частот. Первый знак не должен быть ни нулем, ни буквой K, M или G.

Необходимая ширина полосы:

от 0,001 до 999 Гц должна выражаться в герцах (буква H);

от 1,00 до 999 кГц должна выражаться в килогерцах (буква K);

от 1,00 до 999 МГц должна выражаться в мегагерцах (буква M);

от 1,00 до 999 ГГц должна выражаться в гигагерцах (буква G).

Примеры:

0,002 Гц = H002	6 кГц = 6K00	1,25 МГц = 1M25
0,1 Гц = H100	12,5 кГц = 12K5	2 МГц = 2M00
25,3 Гц = 25H3	180,4 кГц = 180K	10 МГц = 10M0
400 Гц = 400H	180,5 кГц = 181K	202 МГц = 202M
2,4 кГц = 2K40	180,7 кГц = 181K	5,65 ГГц = 5G65

Необходимая ширина полосы частот определяется:

а) по формулам, приведенным в таблицах 4.1 - 4.15;

б) путем расчетов в тех случаях, которые не предусмотрены в п. "а";

в) с помощью измерений в тех случаях, которые не предусмотрены в пп. "а" и "б".

Т.3 Класс излучения представляет собой совокупность характеристик (см. п. 2.1 Норм). Излучения должны классифицироваться и обозначаться в соответствии с их основными и дополнительными характеристиками.

С помощью первых трех условных обозначений описываются основные характеристики для классификации излучения, а для полного описания излучения необходимо добавить две дополнительные характеристики.

Первое обозначение - тип модуляции основной несущей.

Второе обозначение - характер сигнала (сигналов), модулирующего основную несущую.

Третье обозначение - тип передаваемой информации.

Четвертое обозначение - подробные данные о сигнале (сигналах).

Пятое обозначение - характер уплотнения.

Основные характеристики являются обязательными в обозначении излучения, а вместо дополнительных, если они не используются, ставятся прочерки.

Основные характеристики класса излучения:

П.4. Первое обозначение - Тип модуляции основной несущей:

П.4.1 Излучение немодулированной несущей

П.4.2 Излучения, при которых основная несущая модулируется по амплитуде (включая случаи, когда поднесущие имеют угловую модуляцию):

П.4.2.1 Двухполосная

П.4.2.2 Однополосная с полной несущей

П.4.2.3 Однополосная с ослабленной несущей или с переменным уровнем несущей

П.4.2.4 Однополосная с подавленной несущей

П.4.2.5 С независимыми боковыми полосами

П.4.2.6 С частично подавленной одной из боковых полос

П.4.3 Излучения, при которых основная несущая имеет угловую модуляцию:

П.4.3.1 Частотная модуляция

П.4.3.2 Фазовая модуляция

П.4.4 Излучения, при которых основная несущая имеет амплитудную и угловую модуляцию либо одновременно, либо в заранее установленной последовательности

П.4.5 Импульсные излучения <*>

Примечание - <*> Излучения, при которых основная несущая модулируется непосредственно сигналом, который закодирован в квантованной форме (например, импульсно-кодовая модуляция), должны обозначаться в соответствии с П.4.2 или П.4.3.

П.4.5.1 Последовательность немодулированных импульсов

П.4.5.2 Последовательность импульсов:

П.4.5.2.1 Модулированных по амплитуде

П.4.5.2.2 Модулированных по ширине или длительности

П.4.5.2.3 Модулированные по положению или фазе

П.4.5.2.4 При которой несущая имеет угловую модуляцию во время передачи импульсов

П.4.5.2.5 Представляющая сочетание указанных выше способов или производимая другими методами

П.4.6 Прочие случаи, отличные от указанных выше, при которых излучение состоит из основной несущей, модулированной либо одновременно, либо в заранее установленной последовательности сочетанием двух или более из следующих методов модуляции: амплитудной, угловой, импульсной

П.4.7 Прочие случаи

П.5. Второе обозначение - Характер сигнала (сигналов), модулирующего основную несущую:

П.5.1 Отсутствие модулирующего сигнала

ИС NORMPROD: примечание.

Текст примечания дан в соответствии с официальным текстом документа.

П.5.2 Один канал, содержащий квантованную или цифровую информацию без пользования модулирующей поднесущей <*>; <**>

Примечания:

<*> Исключая временное уплотнение каналов.

<**> В случае телефонии (Д.6.6) или цифровых систем передачи (п. Д.5.2; 5.5.3; 5.5.5 и 5.5.7) необходимо указывать "подробные данные о сигнале" из перечня в пп. Д.7.7 - Д.7.11.

П.5.3 Один канал, содержащий квантованную или цифровую информацию при использовании модулирующей поднесущей <*>; <**>

Примечания:

<*> Излучения, при которых основная несущая модулируется непосредственно сигналом, который закодирован в квантованной форме (например, импульсно-кодовая модуляция), должны обозначаться в соответствии с Д.4.2 или Д.4.3.

<**> Исключая временное уплотнение каналов.

П.5.4 Один канал, с аналоговой информацией

П.5.5 Два и более каналов, содержащих квантованную или цифровую информацию <*>

Примечание - <*> Исключая временное уплотнение каналов.

П.5.6 Два или более каналов с аналоговой информацией

П.5.7 Сложная система с одним или несколькими каналами, содержащими квантованную или цифровую информацию, совместно с одним или несколькими каналами, содержащими аналоговую информацию <*>

Примечание - <*> Исключая временное уплотнение каналов.

П.5.8 Прочие случаи <*>

Примечание - <*> В этом контексте слово "информация" не включает информацию постоянного, неменяющегося характера, аналогичную той, которая обеспечивается излучениями стандартных частот, радиолокаторами с непрерывным и импульсным излучениями и т.п.

П.6. Третье обозначение - Тип передаваемой информации

П.6.1 Отсутствие передаваемой информации

П.6.2 Телеграфия для слухового приема

П.6.3 Телеграфия для автоматического приема

П.6.4 Факсимиле

П.6.5 Передача данных, телеметрия, телеуправление

П.6.6 Телефония 3 (включая звуковое радиовещание)

П.6.7 Телевидение (видео)

П.6.8 Сочетание указанных выше типов

П.6.9 Прочие случаи

Дополнительные характеристики

(Использование дополнительных характеристик при обозначении класса излучения не является обязательным и применяется факультативно, например, при необходимости регистрации РЭС в Международном регистре частот и получения международно-правовой защиты).

П.7. Четвертое обозначение - Подробные данные о сигнале (сигналах)

П.7.1 Двухпозиционный код с разным количеством элементов и/или разной длительности

П.7.2 Двухпозиционный код с одинаковым количеством элементов и одинаковой длительности без исправления ошибок

П.7.3 Двухпозиционный код с одинаковым количеством элементов и одинаковой длительности с исправлением ошибок

П.7.4 Четырехпозиционный код, в котором каждая позиция представляет элемент сигнала (из одного или нескольких бит)

П.7.5 Многопозиционный код, в котором каждая позиция представляет элемент сигнала (из одного или нескольких бит)

П.7.6 Многопозиционный код, в котором каждая позиция или комбинация позиций представляет знак

П.7.7 Передача звука радиовещательного качества (монофоническая)

П.7.8 Передача звука радиовещательного качества (стереофоническая и квадрофоническая)

П.7.9 Передача звука с приемлемым для коммерческой связи качеством (исключая те категории, которые приведены в П.7.10 и П.7.11)

П.7.10 Передача звука с приемлемым для коммерческой связи качеством, использующая инверсию частот или расщепление полосы частот

П.7.11 Передача звука с приемлемым для коммерческой связи качеством, использующая отдельные частотно-модулированные сигналы для управления уровнем демодулированного сигнала

П.7.12 Монохромный сигнал

П.7.13 Цветной сигнал

П.7.14 Сочетание вышеуказанных сигналов

П.7.15 Случаи, не предусмотренные в вышеприведенных пунктах

П.8. Пятое обозначение - Характер уплотнения (разделения каналов)

П.8.1 Без уплотнения

П.8.2 Кодовое уплотнение (включая методы расширения спектра)

П.8.3 Частотное уплотнение

П.8.4 Временное уплотнение

П.8.5 Сочетание частотного и временного уплотнения

П.8.6 Другие виды уплотнения

Приложение У

(справочное)

СПИСОК УСЛОВНЫХ ОБОЗНАЧЕНИЙ

У.1 Обозначения параметров, использованные в Нормах:

B - скорость телеграфирования, Бод;

Bб - общая канальная скорость телеграфирования, Бод;

B_Н - необходимая ширина полосы частот, Гц <*>;

--------------------------------

<*> Размерности кГц, МГц, ГГц могут применяться ко всем параметрам сигналов, где в списке указан Гц.

B_К - контрольная ширина полосы излучения, Гц;

B_S - максимальный сдвиг частоты несущей, Гц;

BT - нормированная полоса фильтра, равная произведению полосы фильтра на уровне -3 дБ на длительность передачи одного кодового элемента (подымпульса);

D - пиковая девиация частоты (половина разности между максимальной и минимальной величинами мгновенной частоты), Гц;

D_{разм.тв} - размах девиации частоты, создаваемый видеосигналом, Гц;

F₀ - номинал несущей частоты, Гц;

F_в - максимальная частота модуляции, максимальная звуковая частота, Гц;

F_ВК - верхняя частота канала, Гц;

F_НК - нижняя частота канала, Гц;

F_ВЦ - высшая центральная частота, Гц;

F_Н - минимальная звуковая частота, минимальная частота модуляции, Гц;

F_макс - максимальная частота синусоидального сигнала, модулирующего вершину импульса класса излучения K1D, Гц;

F_п - частота поднесущей, Гц;

F_п.с. - частота пилот-сигнала, Гц;

f_пр - присвоенная частота радиопередатчика, Гц;

- характеристика Гауссового фильтра;

K - коэффициент, принимающий различное значение в расчетных формулах таблицах 4.6 - 4.11;

K_св - коэффициент учета сверточного кодирования;

K_рс - коэффициент расширения полосы за счет применения кодирования;

K_G,

- коэффициенты в системах цифровой передачи, определяемые применяемыми фильтрами и методами фильтрации; <**>

--------------------------------

<**> Как правило,

- означает фильтр типа "корень из косинуса",

- фильтр типа "приподнятый косинус".

K_d - коэффициент, равный относительной нестабильности частоты несущей;

K_З - коэффициент, характеризующий влияние замираний на линии передачи;

K_S - коэффициент при измерении среднеквадратичных значений напряжения;

K_R - коэффициент избыточности кодирования при исправлении ошибок, равный отношению количества кодовых элементов на выходе кодера к входному количеству элементов (K_R > 1). Если избыточность

указана в %, коэффициент

;

m - индекс частотной модуляции;

m' - индекс частотной модуляции с учетом особенностей данной системы, включая учет пик-фактора;

N_c - число каналов;

N_f - количество поднесущих частот;

N_p - число независимых полос частот;

- ширина статической полосы пропускания узкополосного тракта анализатора спектра на уровне минус 3 дБ, Гц;

- разнос поднесущих частот, Гц;

- полоса пропускания фильтра Гаусса, Гц;

- эффективное значение девиации частоты, создаваемое измерительным уровнем одного канала, МГц;

T - время анализа (длительность прямого хода развертки), с;

- длительность дискреты, с;

- длительность переднего фронта импульса, с, мкс;

- длительность импульса, с, мкс;

- коэффициент, характеризующий несимметричность формы импульса,

;

- коэффициент, характеризующий несимметричность формы дискреты,

;

P - мощность излучения, дБВт;

P_загр - средняя мощность многоканального сообщения, дБВт;

P_к.ср - средняя мощность одного канала тональной частоты, дБВт;

R - скорость цифровой передачи данных, бит/с (кбит/с, Мбит/с, Гбит/с);

S - количество позиций (позиционность) фазовой манипуляции; <***>

--------------------------------

<***> Если используется показатель "кратность"

, пересчет производится по формуле

Z - максимально возможное число белых и черных элементарных посылок в секунду.

Таблица У.1

Аббревиатуры типов модуляции, использованные в Нормах

Кодовое обозначение	Тип модуляции сигнала	Type of signal modulation
DQPSK	дифференциальная четвертично-фазовая манипуляция	differential QPSK
QPSK	четвертично-фазовая манипуляция	quaternary phase shift keying
APSK, 32 APSK	амплитудно-фазовая манипуляция	amplitude phase shift keying
BCFSK	частотная манипуляция двоичным кодом	binary code frequency shift keying
BCM	блочно-кодовая модуляция	block coded modulation
BDM	двоичная дельта модуляция	binary delta modulation
BDPSK	двоичная дифференциальная фазовая манипуляция	binary differential phase shift keying
BCPFSK	несущей - CPM (фазовая модуляция с непрерывной фазой), поднесущих - BFSK
BFSK	двоичная частотная манипуляция	binary frequency shift keying
BFSK	двоичная частотная манипуляция (2FSK), 3FSK	binary frequency shift keying, duo-binary frequency shift keying
CPFSK (4CPFSK)	контролируемая (когерентная) фазо-частотная манипуляция несущей - CPM, поднесущих - 4FSK	controlled PFSK
CPM	фазовая модуляция с непрерывной фазой	continuous phase modulation
FDM-FM	частотная модуляция с частотным уплотнением	FM frequency division multiplex
FFSK	фильтруемая частотная манипуляция	filtered FSK
GMSK	минимальная манипуляция с гауссовым фильтром или гауссовская минимальная манипуляция	97aussian filtered minimum shift keying or 97aussian minimum shift keying
FM	частотная модуляция	frequency modulation
FMSK	фильтруемая частотная минимальная манипуляция	filtered minimum shift keying
FSK	частотная манипуляция	frequency shift keying
GFPM	частотно-позиционная модуляция со стробированием	gated frequency-position modulation
GFSK	частотная манипуляция с гауссовым фильтром несущей - GMSK, поднесущих - FFSK
LFM	линейная частотная модуляция (ЛЧМ) и пространственная частотная модуляция	swept frequency or space frequency modulation
M-QAM <>	квадратурно-амплитудная модуляция, M = 4, 16, 32, 64, 128, 156, 512	quadrature amplitude modulation
MFSK	многократная или многоуровневая частотная манипуляция	multiple or multilevel FSK
MLCM	многоуровневая кодовая модуляция	multi-level coded modulation
	не фильтрованная минимальная манипуляция	unfiltered minimum shift keying or fast frequency shift keying
M-PSK	многократная фазовая манипуляция M = 4, 8, 16	multiple PSK
MSK	минимальная манипуляция	minimum shift keying
NBPM	узкополосная фазовая модуляция	narrow-band phase modulation
PCM	импульсно-кодовая модуляция	coded impulse modulation
PDM	широтно-импульсная модуляция
PFM	ЧИМ (частотно-импульсная модуляция)	pulse frequency modulation
PM	фазовая модуляция	phase modulation
PNM	импульсно-числовая модуляция	pulse number modulation
PPM	фазо-импульсная модуляция	pulse phase modulation
PSK	фазовая манипуляция	phase shift keying
QAM S=4 (16)	квадратурно-амплитудная модуляция	quadrature amplitude modulation
QPR, QPR-AZD	квадратурный частичный отклик, квадратурный частичный отклик с обнаружением зон неоднозначности M = 9, 25, 49	quadrature partial response, QPR with ambiguity zone detection
QPSK	квадратурно-фазовая манипуляция	quadrature phase shift keying
RPSK	относительная фазовая манипуляция	relative phase shift keying
SFM	ЛЧМ или пространственная частотная модуляция	swept frequency or space frequency modulation
TCM	решетчато-кодовая модуляция	trellis coded modulation
TFM	управляемая частотная модуляция	tamed frequency modulation
WBFM	широкополосная частотная модуляция	wideband frequency modulation

--------------------------------

<****> При указании типа многопозиционной фазовой модуляции часто применяют индекс M-.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/grafik/0/normy.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
