"СП 121.13330.2019. Свод правил. Аэродромы. СНиП 32-03-96"
(утв. и введен в действие Приказом Минстроя России от 30.01.2019 N 64/пр)
(ред. от 16.10.2024)

Список изменяющих документов (в ред. Изменения N 1, утв. Приказом Минстроя России от 20.12.2022 N 1087/пр, Изменения N 2, утв. Приказом Минстроя России от 16.10.2024 N 702/пр)

аэродром: Участок земли или акватория с расположенными на нем зданиями, сооружениями и оборудованием, предназначенный для взлета, посадки, руления и стоянки воздушных судов. [4, ст. 40, пункт 1]

вертодром: Участок земли или определенный участок поверхности сооружения, предназначенный полностью или частично для взлета, посадки, руления и стоянки вертолетов. Вертодромы подразделяются на вертодромы гражданской авиации, вертодромы государственной авиации и вертодромы экспериментальной авиации. [4, ст. 40, пункт 1.1]

взлетно-посадочная полоса необорудованная: ВПП, предназначенная для воздушных судов, выполняющих визуальный заход на посадку. [5, приложение 1]

взлетно-посадочная полоса оборудованная: ВПП, предназначенная для воздушных судов, выполняющих заход на посадку по приборам. [5, приложение 1]

контрольная точка аэродрома; КТА: Точка, определяющая географическое местоположение аэродрома. [5, приложение 1]

концевая полоса торможения; КПТ: Специально подготовленный прямоугольный участок в конце располагаемой дистанции разбега, предназначенный для остановки воздушного судна в случае прерванного взлета. [5, приложение 1]

летная полоса; ЛП: Определенный участок, который включает ВПП и концевую полосу торможения, если таковая имеется, и который предназначен для: уменьшения риска повреждения воздушных судов, выкатившихся за пределы ВПП, и обеспечения безопасности воздушных судов, пролетающих над ней во время взлета и посадки. [5, приложение 1]

место стоянки; МС: Выделенный участок на перроне, предназначенный для стоянки воздушного судна. [5, приложение 1]

перрон: Определенная площадь сухопутного аэродрома, предназначенная для размещения воздушных судов в целях посадки и высадки пассажиров, погрузки или выгрузки почты или грузов, заправки, стоянки или технического обслуживания воздушных судов (ВС). [5, приложение 1]

порог ВПП: Начало участка ВПП аэродрома, который может использоваться для посадки воздушных судов. [5, приложение 1]

рабочая площадь: Часть аэродрома, предназначенная для взлета, посадки и руления воздушных судов, состоящая из площади маневрирования и перрона(ов). [5, приложение 1]

район аэродрома: Часть воздушного пространства установленных размеров, предназначенная для организации выполнения аэродромных полетов, а также расположенный под ней участок земной или водной поверхности. [5, приложение 1]

рулежная дорожка; РД: Определенный путь на сухопутном аэродроме, установленный для руления воздушных судов и предназначенный для соединения одной части аэродрома с другой. [5, приложение 1]

уширение ВПП: Часть взлетно-посадочной полосы, предназначенной для обеспечения разворота воздушных судов. [5, приложение 1]

Показатель	Класс ВПП
	А	Б	В	Г	Д	Е

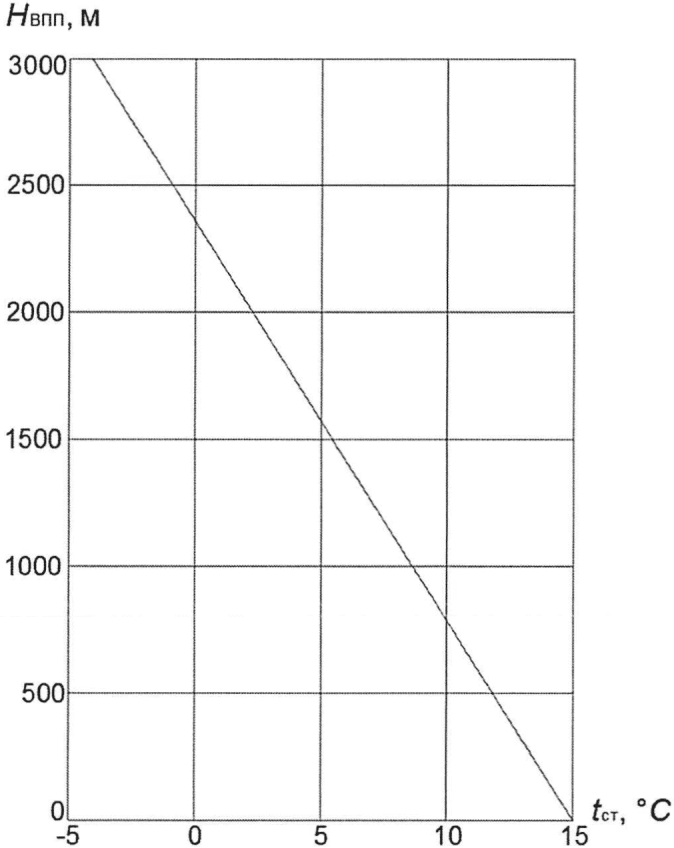

Минимальная длина ВПП в стандартных условиях, м	3200	2600	1800	1300	1000	500

Класс аэродрома	А, Б	В	Г	Д	Е
Ширина ВПП, м	45	42	35	28	21

Класс аэродрома	Минимальная ветровая загрузка летной полосы, %	Максимально допускаемая скорость нормальной составляющей ветра, м/с
А, Б, В, Г	98	12
Д	95	8
Е	90	6

Индекс ВС	Размах крыла, м	Колея шасси по внешним авиашинам <*>, м
1	До 24	До 4
2	От 24 до 32	От 4 до 6
3	От 24 до 32	От 6 до 9
4	От 32 до 42	От 9 до 10,5
5	От 32 до 42	От 10,5 до 12,5
6	От 42 до 65	От 10,5 до 14
7	От 65 до 80	От 14 до 16
<*> Расстояние между внешними кромками колес основного шасси. Примечание - Если индексы ВС по размаху крыла и колее шасси различны, то принимается больший из индексов.

7,0 м	-	для	ВС	индекса	1;
10,0 м		"	"	"	2;
13,0 м		"	"	"	3;

27,0 м	-	для	ВС	индекса	4;
29,0 м		"	"	"	5;
40,5 м		"	"	"	6;

10 м	-	для	ВС	индекса	1;
20 м		"	"	"	2;
30 м		"	"	"	3;
50 м		"	"	"	4, 5, 6, 7.

Индекс ВС	Расстояние между осевыми линиями параллельных РД, м, для индексов ВС
	1	2, 3	4, 5	6	7
1	38	42,5	51	63	70,5(68)
2, 3	42,5	47	55,5	67,5	75(72,5)
4, 5	51	55,5	61	73	80,5(78)
6	63	67,5	73	85	92,5(90)
7	70,5(68)	75(72,5)	80,5(78)	92,5(90)	100(97,5)
Примечание - Значения в скобках даны для ВС индекса 7 с размахом крыла от 65 до 75 м и колеей шасси по внешним авиашинам до 10,5 м.

Вид уклона	Максимально допускаемое значение уклона элементов с искусственным покрытием для аэродромов классов
	А, Б, В	Г	Д	Е
Продольный уклон участков ИВПП:
среднего	0,0125	0,015	0,015	0,020
концевого	0,008	0,015	0,015	0,015
Поперечный уклон ИВПП	0,015	0,015	0,020	0,020
Продольный уклон РД:
магистральных и соединительных	0,015	0,025	0,025	0,030
вспомогательных	0,020	0,030	0,030	0,030
Поперечный уклон РД	0,015	0,020	0,020	0,020
Продольный и поперечный уклоны перронов, МС и площадок специального назначения	0,010	0,010	0,010	0,020
Продольный уклон укрепляемых участков, примыкающих к торцам ИВПП	0,008	0,015	0,015	-
Поперечный уклон укрепляемых участков, примыкающих к торцам ИВПП	0,015	0,015	0,020	-
Поперечный уклон укрепляемых отмосток ИВПП, перронов, МС и площадок специального назначения, обочин РД (вне пределов летной полосы)	0,025	0,030	0,030	0,030
Средний продольный уклон ИВПП	0,010	0,010	0,010	0,017
Примечания 1 Длина концевых участков ИВПП при назначении продольных уклонов принимается равной 1/6 длины ИВПП. 2 На концевых участках ИВПП продольные уклоны должны быть одного направления (только восходящие или только нисходящие). 3 Уклоны РД и обочин РД, располагаемых в пределах ЛП, должны соответствовать уклонам, принятым для ЛП. 4 Под средним продольным уклоном ИВПП понимается отношение разности отметок начала и конца ИВПП к ее длине.

Вид уклона	Максимально допускаемое значение уклона грунтовых элементов для аэродромов классов
	А, Б, В	Г, Д	Е
Продольный уклон участка ГВПП:
среднего	0,020	0,025	0,030
концевого нисходящего	0,020	0,025	0,025
концевого восходящего	0,008	0,015	0,015
Поперечный уклон ГВПП (при односкатном и двухскатном поперечных профилях)	0,020	0,025	0,025
Продольный уклон участков спланированной части ЛП:
среднего	0,020	0,025	0,030
концевого нисходящего	0,020	0,025	0,025
концевого восходящего	0,008	0,015	0,015
Поперечный уклон спланированной части ЛП	0,025	0,030	0,030
Продольный и поперечный уклоны РД	0,020	0,025	0,030
Продольный уклон групповых МС	0,020	0,020	0,025
Поперечный уклон групповых МС	0,015	0,015	0,020
Поперечный уклон грунтовых обочин:
ИВПП, перронов и групповых МС	0,025	0,025	0,025
РД и площадок специального назначения	0,030	0,030	0,030
Примечания 1 Длина концевых участков ГВПП при назначении продольных уклонов принимается равной 1/6 длины ГВПП. 2 Поверхность РД, расположенной в пределах летной полосы, должна плавно сопрягаться с ее поверхностью и иметь продольный и поперечный уклоны, а также радиусы кривизны поверхности не более допускаемых для соответствующего грунтового элемента летной полосы.
(в ред. Изменения N 1, утв. Приказом Минстроя России от 20.12.2022 N 1087/пр)
3 См. примечание 2 к таблице 5.4. 4 Уклон сопряжения с грунтовой частью аэродрома составляет 1:5.

Элемент аэродрома	Минимальный радиус, м, кривизны поверхности в продольном направлении для элементов аэродромов классов
	А	Б, В	Г, Д	Е
ИВПП	30000	20000	10000	6000
ГВПП	10000	10000	6000	6000
РД:
магистральная и соединительная	6000	6000	4000	3000
вспомогательная	3000	3000	3000	2500
Перроны, МС хранения, площадки специального назначения	3000	3000	3000	2500
Примечание - При технико-экономическом обосновании допускается принимать радиус кривизны поверхности соединительных РД (кроме РД быстрого схода с ВПП), как для вспомогательных РД.

Число колес на основной опоре ВС	Глубина сжимаемой толщи грунтового основания от верха покрытия, м, при нагрузке на одно колесо основной опоры, кН
	250	200	150	100	50
1	5	4,5	4	3	2
2	6	6	5	4,5	4
4 и более	6	6	6	5	5

Аэродромные покрытия	Предельные значения вертикальных деформаций основания su, м, для
	ИВПП	магистральных РД	МС, РД и др.
Капитальные с жестким покрытием:
бетонным, армобетонным, железобетонным монолитным	0,02	0,03	0,04
железобетонным сборным	0,03	0,04	0,06
Капитальные с нежестким покрытием	0,03	0,04	0,06
Облегченные с нежестким покрытием	0,04	0,05	0,08

Грунт основания (насыпи)	Минимальное возвышение поверхности аэродромного покрытия над уровнем подземных вод, м, в дорожно-климатических зонах
	II	III	IV	V
Песок средней крупности	1,1	0,9	0,8	0,7
Песок мелкий, супесь	1,6	1,2	1,1	1,0
Глина, суглинок, песок и супесь пылеватые	2,3	1,8	1,5	1,3

Грунт	Коэффициент уплотнения грунта основания покрытий
	капитального типа	облегченного типа
Песок, супесь	0,98/0,95	0,95/0,95
Суглинок	1,00/0,98	0,98/0,95
Глина	1,00/0,98	0,98/0,95
Примечание - Перед чертой приведены значения коэффициента уплотнения грунта в зоне сезонного промерзания, после черты - ниже границы сезонного промерзания, а также для насыпей, возводимых в IV и V дорожно-климатических зонах.

Грунт по степени засоления	Среднее содержание легкорастворимых солей, % к массе сухого грунта, при соотношении содержания ионов Cl' и SO"4		Возможность использования в качестве основания
	хлоридное и сульфатно-хлоридное засоление Cl'/SO"4 > 1	сульфатное, хлоридно-сульфатное и содовое засоление 0,3 <= Cl'/SO"4 <= 1
Слабозасоленный	От 0,3 до 1,0	От 0,3 до 0,5	Пригоден
Засоленный	Св. 1,0 " 5,0	Св. 0,5 " 2,0	"
Сильнозасоленный	" 5,0 " 8,0	" 2,0 " 5,0	"
Избыточно засоленный	Св. 8,0	Св. 5,0	Не пригоден

Конструктивный элемент, вид работ и контролируемый параметр	Нормативное требование	Контроль
		Объем	Метод
1 Слои искусственных оснований и покрытий
1.1 Высотные отметки по оси каждого ряда	Не более 5% результатов определений могут иметь отклонения от проектных значений до +/- 15 мм, остальные - до +/- 5 мм	По точкам разбивочной сети, но не реже, чем через 40 м	Нивелирование
1.2 Поперечный уклон каждого ряда	То же, до +/- 0,005, остальные - до +/- 0,002 (но не выше предельно допускаемых уклонов)	80 - 100 измерений на захватке	Расчет по результатам исполнительной геодезической съемки
2 Основания, выравнивающие прослойки и покрытия (кроме сборных бетонных)
2.1 Ширина ряда укладки:
монолитных бетонных, армобетонных, железобетонных покрытий (оснований) и асфальтобетонных покрытий	То же, до +/- 10 см, остальные - до +/- 5 см	Не менее 20% от объема измерений при операционном контроле, но не менее 20 измерений	Измерение сертифицируемыми средствами измерения
всех остальных типов оснований, покрытий и выравнивающих прослоек	То же, до +/- 20 см, остальные - до +/- 10 см	То же	То же
2.2 Прямолинейность продольных и поперечных швов покрытий	Не более 5% результатов определений могут иметь отклонения от прямой линии до 8 мм, остальные - до 5 мм на 1 м (но не более 10 мм на 7,5 м)	20% длины швов, но не менее 20 измерений	Измерение металлической линейкой по ГОСТ 427 по краю слоя
2.3 Ширина пазов деформационных швов всех типов покрытий	Не менее проектной, но не более 30 мм	На каждом шве	Измерение линейкой по ГОСТ 427
2.4 Толщина конструктивного слоя:
монолитных бетонных, армобетонных, железобетонных и асфальтобетонных покрытий и цементобетонных оснований	Не более 5% результатов определений могут иметь отклонения от проектных значений до минус 5%, но не более 10 мм, остальные - не менее проектной	Не менее 20% от объема измерений при операционном контроле, но не менее 20 измерений	Измерение металлической линейкой по ГОСТ 427 по краю слоя
всех остальных типов покрытий и оснований	То же, до минус 5%, но не более 20 мм, остальные - не менее проектной	То же	То же
2.5 Коэффициенты уплотнения конструктивных слоев асфальтобетона, не ниже типов А и Б - 0,99; В, Г и Д - 0,98; пористого и высокопористого - 0,98; холодного - 0,96	Не более 5% результатов определений могут иметь отклонения от указанных значений до минус 0,02, остальные - не менее указанных	Один образец на 2000 м2, но не менее одного образца в смену	По ГОСТ 12801
2.6 Прочность бетона	Не ниже расчетного сопротивления растяжению при изгибе, соответствующего проектному классу прочности	По ГОСТ 18105	По ГОСТ 18105
2.7 Морозостойкость бетона	Не ниже проектной марки	По ГОСТ 10060	По ГОСТ 10060
2.8 Неровность по оси ряда (просвет под рейкой длиной 3 м):
искусственных оснований	Не более 2% результатов определений могут иметь значения просветов до 10 мм, остальные - до 5 мм	По ГОСТ Р 56925	По ГОСТ Р 56925
всех типов покрытий и выравнивающих слоев	То же, до 6 мм, остальные - до 3 мм	То же	То же
2.9 Алгебраическая разность высотных отметок покрытия по оси ряда (точек, отстоящих друг от друга на расстоянии 5, 10 и 20 м)	Не более 5% результатов определений могут иметь значения до 10, 16, 24 мм остальные - до 5, 8, 16 мм	Нивелирование каждого ряда выполняется с шагом 0,5 м	Нивелирование и расчет по формуле где Hi, Hi+1, Hi+2 - отметки смежных точек
2.10 Превышение граней смежных плит в швах монолитных жестких покрытий:
поперечных	Не более 10% результатов определений могут иметь значения до 6 мм, остальные - до 3 мм	Не менее 20% от объема измерений при операционном контроле, но не менее 20 измерений	Измерения металлической линейкой по ГОСТ 427 или штангенциркулем
продольных	То же, до 10 мм, остальные - до 3 мм	То же	То же
3 Сборные покрытия из предварительно напряженных железобетонных плит
3.1 Неровность (просвет под рейкой длиной 3 м)	Не более 2% результатов определений могут иметь значения просветов до 10 мм, остальные - до 5 мм	По ГОСТ Р 56925	По ГОСТ Р 56925
3.2 Превышение граней смежных плит в швах сборных покрытий:
поперечных	Не более 10% результатов определений могут иметь значения до 6 мм, остальные - до 3 мм	Не менее 20% от объема измерений при операционном контроле, но не менее 20 измерений	Измерения металлической линейкой по ГОСТ 427 или штангенциркулем
продольных	То же, до 10 мм, остальные - до 5 мм	То же	То же
4 Длина покрытий ВПП, РД, перрона и МС по их осям	Не менее проектного значения	Одно измерение на элементе аэродрома (ВПП, РД, МС)	Измерение сертифицируемыми средствами измерения
5 Глубина текстуры новой поверхности монолитных бетонных, армобетонных, железобетонных и асфальтобетонных покрытий	Не менее 1 мм, но не более 2,5 мм	На каждом ряду укладки не менее пяти точек на 1 км	Измерения методом "песчаного пятна" по ГОСТ 33147
6 Коэффициент сцепления колеса с покрытием ВПП	Не менее 0,45	Не менее одного измерения на 400 м каждого ряда укладки ВПП	По ГОСТ 30413 или измерение АТТ-2 по мокрой поверхности покрытия с толщиной слоя воды 1 мм

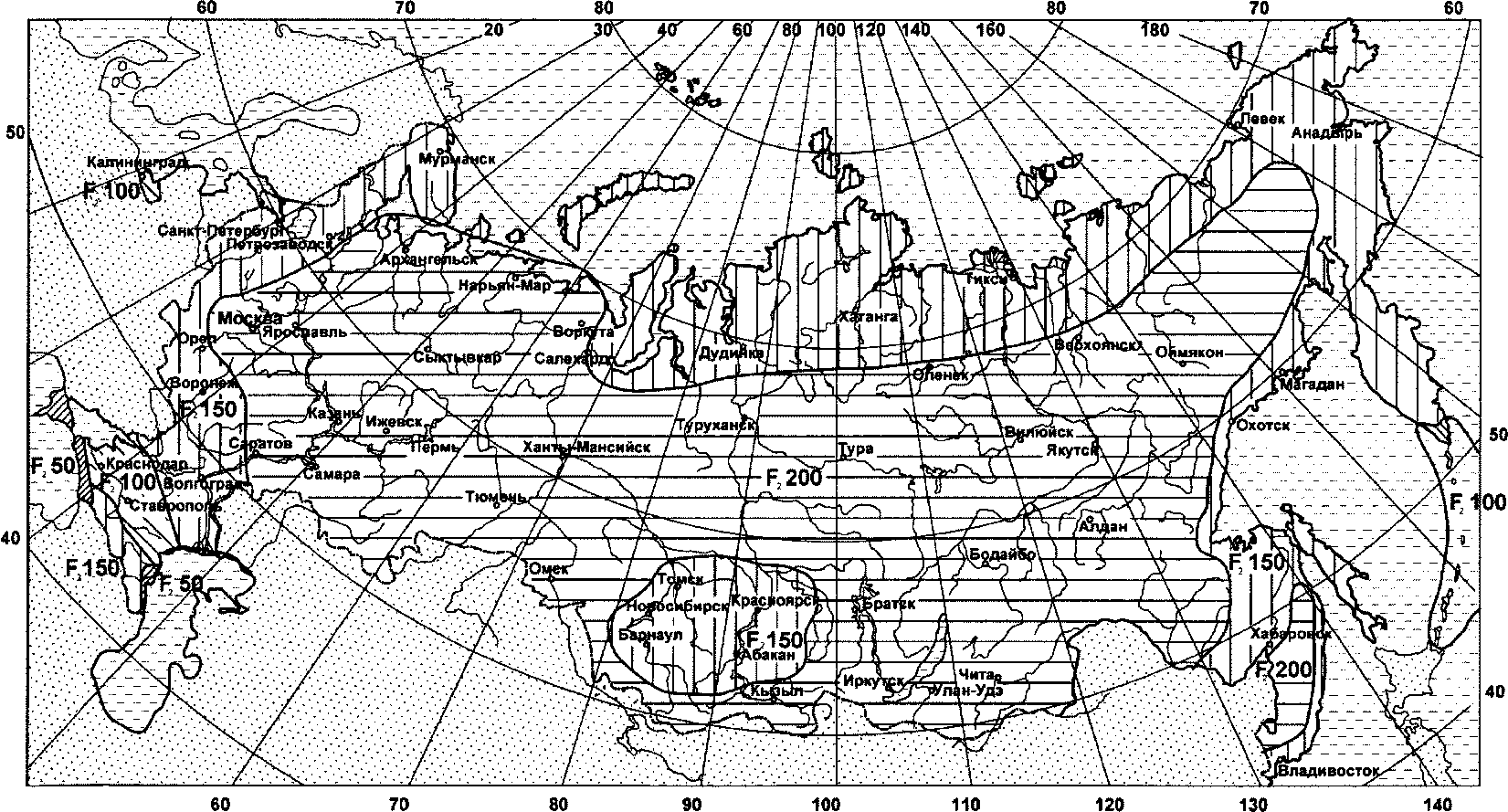

Материал слоев искусственных оснований	Морозостойкость материалов, не ниже, при среднемесячной температуре воздуха наиболее холодного месяца, °C
	ниже минус 15	ниже минус 5 до минус 15 включ.	минус 5 и выше
Щебень, щебень из гравия, щебеночно-гравийно-песчаные смеси	F50	F25	F15
Гравий	F25	F15	F15
Щебень, гравий, песчано-гравийные, грунтогравийные и грунтощебеночные смеси, укрепленные органическими вяжущими	F25	F25	F15
Щебень, обработанный неорганическими вяжущими	F50	F25	F15
Гравий, песчано-гравийные, грунтогравийные и грунтощебеночные смеси, укрепленные неорганическими вяжущими, пескоцемент и грунтоцемент в части основания:
верхней	F25	F25	F15
нижней	F15	F15	F10
Песчано-гравийные, грунтогравийные и грунтощебеночные смеси	F25	F15	F15
Мелкозернистый бетон, керамзитобетон, шлакобетон, тяжелый бетон низких классов прочности (менее B15)	F150	F150	F150
(в ред. Изменения N 1, утв. Приказом Минстроя России от 20.12.2022 N 1087/пр)
Примечание - К верхней части основания относятся слои, лежащие в пределах верхней половины глубины промерзания участков, к нижней - слои, лежащие в пределах нижней половины глубины промерзания, считая от поверхности покрытия.

Грунт естественного основания	Минимальная толщина дренирующего слоя для дорожно-климатических зон, м
	I	II	III	IV
Глина, суглинок	0,35	0,30/0,35	0,20/0,25	0,15
Суглинок и супесь пылеватые	0,50	0,40/0,50	0,30/0,35	0,15/0,20
Примечания 1 Толщину слоя, указанную перед чертой, следует принимать для районов, расположенных в южной части дорожно-климатической зоны, за чертой - в северной части. 2 Толщина дренирующего слоя в конструкции покрытия на пучинистых грунтах должна уточняться расчетом на морозное пучение (приложение Е). 3 Для снижения толщины дренирующего слоя допускается использовать дренирующие геосинтетические прослойки. Толщина дренирующего слоя при этом должна уточняться расчетом.

Аэродромное покрытие	Минимальный класс бетона по прочности на
	растяжение при изгибе	сжатие
Однослойное монолитное покрытие из бетона, армобетона, железобетона (с ненапрягаемой арматурой)	Btb4,0	B30
Верхний слой двухслойного монолитного покрытия из бетона, армобетона, железобетона с ненапрягаемой арматурой (при усилении существующего покрытия)	Btb4,0	B30
Нижний слой двухслойного покрытия	Btb2,8	B20
Сборное из железобетонных предварительно напряженных плит	Btb4,0	B30
Примечания 1 Для покрытий, рассчитанных на в/к нагрузку (таблица 7.9), следует применять бетон классов не ниже Btb4,4 и не ниже B35. 2 Для покрытий, рассчитанных на нагрузки с давлением воздуха в пневматиках колес не более 0,6 МПа, допускается при соответствующем технико-экономическом обосновании применять бетон классов Btb3,2, B25.

Материал конструктивного слоя нежесткого покрытия и искусственного основания	Минимальная толщина конструктивного слоя, м
Асфальтобетон при внутреннем давлении воздуха в пневматиках колес ВС, МПа:
менее 0,5	0,05
от 0,5 до 0,7	0,07
от 0,7 до 1,0	0,09
более 1,0	0,12
Тяжелый бетон низких классов прочности (B15 и менее)	0,15
Щебень, гравий, грунты, обработанные органическими вяжущими	0,08
Щебень, обработанный вязким битумом по способу пропитки	0,08
Щебень, не обработанный вяжущим и укладываемый на прочное (каменное или укрепленное вяжущими, грунтовое) основание	0,08
Грунты и малопрочные каменные материалы, обработанные минеральными вяжущими	0,15
Щебень или гравий, не обработанный вяжущими и укладываемый на песчаное основание	0,15
Примечания 1 Максимальный размер зерна крупной фракции должен быть меньше толщины конструктивного слоя: - асфальтобетона - не менее чем в 2,5 раза; - минерального материала - не менее чем в 2 раза. 2 Допускается устройство асфальтобетонных слоев толщиной 0,09 - 0,12 м в два слоя из смеси того же качества при условии обеспечения сцепления между ними.

Среднемесячная температура воздуха наиболее холодного месяца, °C	Общая минимальная толщина асфальтобетонных слоев, м, на основаниях из материалов, обработанных неорганическими вяжущими, и покрытиях из цементобетона
	на ИВПП (участки групп А и Б), МРД			на остальных участках аэродрома
	при категории нормативных нагрузок
	в/к, I, II	III, IV	V, VI	в/к, I, II	III, IV	V, VI
Минус 5 и выше	0,09	0,07	0,07	0,09	0,07	0,06
Ниже минус 5 до минус 15	0,12	0,09	0,07	0,09	0,07	0,06
Ниже минус 15 или число переходов температуры через 0 °C свыше 50 раз в год	0,16	0,13	0,07	0,12	0,09	0,07

Категория разрушения плит существующих жестких покрытий	Число разрушенных плит, %
	с шелушением глубиной св. 1 см	с отколами кромок в местах швов	со сквозными трещинами (продольные или поперечные)	с отколами углов, диагональными сквозными трещинами наряду со сквозными продольными и поперечными
I	Менее 10	-	-	-
II	От 10 до 30	Менее 30	Менее 20	-
III	Св. 30	30 и более	От 20 до 30	Менее 20
IV	Не нормируется		Св. 30	20 и более
Примечания 1 Категорию разрушения устанавливают по признаку, дающему наиболее высокую категорию разрушения. 2 Сквозные трещины учитываются, если среднее расстояние между ними менее 5 м и они не допускаются расчетным предельным состоянием. 3 При определении процента разрушенных плит следует принимать: для ИВПП - среднюю полосу шириной, равной половине ширины ИВПП по всей ее длине; для РД и других элементов покрытия - ряд плит, подвергающихся воздействию нагрузок от основных опор воздушных судов; для МС и перронов - всю рабочую площадь.

Среднемесячная температура воздуха наиболее холодного месяца, °C	Расстояние между деформационными швами, м
Минус 5 и выше	25 - 35
Ниже минус 5 до минус 15	15 - 25
Ниже минус 15 или число переходов температуры через 0 °C более 50 в году	10 - 15
Примечание - Расстояния между деформационными швами должны быть кратными длине плит существующего покрытия.

Категория нормативной нагрузки для аэродромов	Нормативная нагрузка Fn на основную (условную) опору самолета, кН	Внутреннее давление воздуха в пневматиках колес pa, МПа	Основная опора
в/к	850	1,0
I	700
II	550	1,0	Четырехколесная
III	400
IV	300
V	80	0,6	Одноколесная
VI	50	0,4
Примечания 1 Расстояния между пневматиками четырехколесной опоры приняты равными 0,7 м между смежными колесами и 1,3 м - между рядами колес. 2 Нормативные нагрузки III и IV категорий допускается заменять нагрузками на одноколесную основную опору и принимать соответственно 170 и 120 кН, а давление в пневматиках колес для нормативных нагрузок V и VI категорий - равным 0,8 МПа.

Категория вертолетов по взлетной массе	Нормативная нагрузка Fn на основную (условную) опору, кН	Внутреннее давление воздуха в пневматиках колес pa, МПа
Тяжелые	170	0,7
Средние	60	0,6
Легкие	20	0,4
Примечания 1 Основная опора - одноколесная. 2 При назначении конструктивных требований к вертодромам и их элементам нагрузки тяжелых вертолетов (со взлетной массой свыше 15 т) приравниваются к III категории нормативной нагрузки, средних (от 5 до 15 т) - к V категории, легких (менее 5 т) - к VI категории.

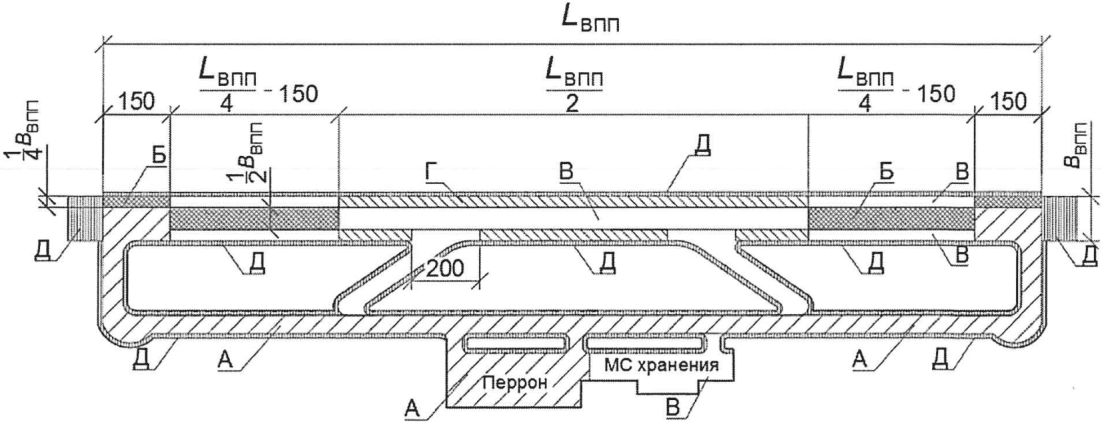

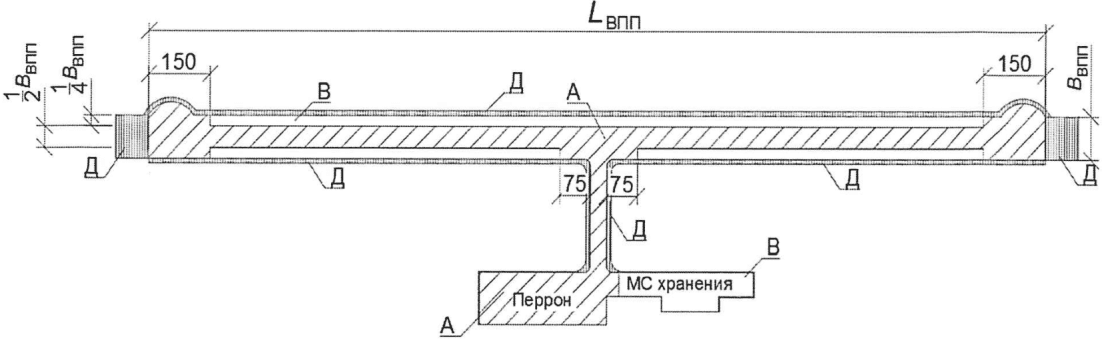

Группа участков аэродромных покрытий	Коэффициент разгрузки	Коэффициент динамичности kd при внутреннем давлении воздуха в пневматиках колес, МПа
		1,0 и менее	св. 1,0 до 1,5	св. 1,5
А	1	1,2	1,25	1,3
Б	1	1,1	1,15	1,2
В и Г	0,85	1,1	1,1	1,1
Д	1	1	1	1
Примечание - При расчете нежестких покрытий для всех участков и давлений воздуха в пневматиках колес коэффициент динамичности принимают равным 1,1.

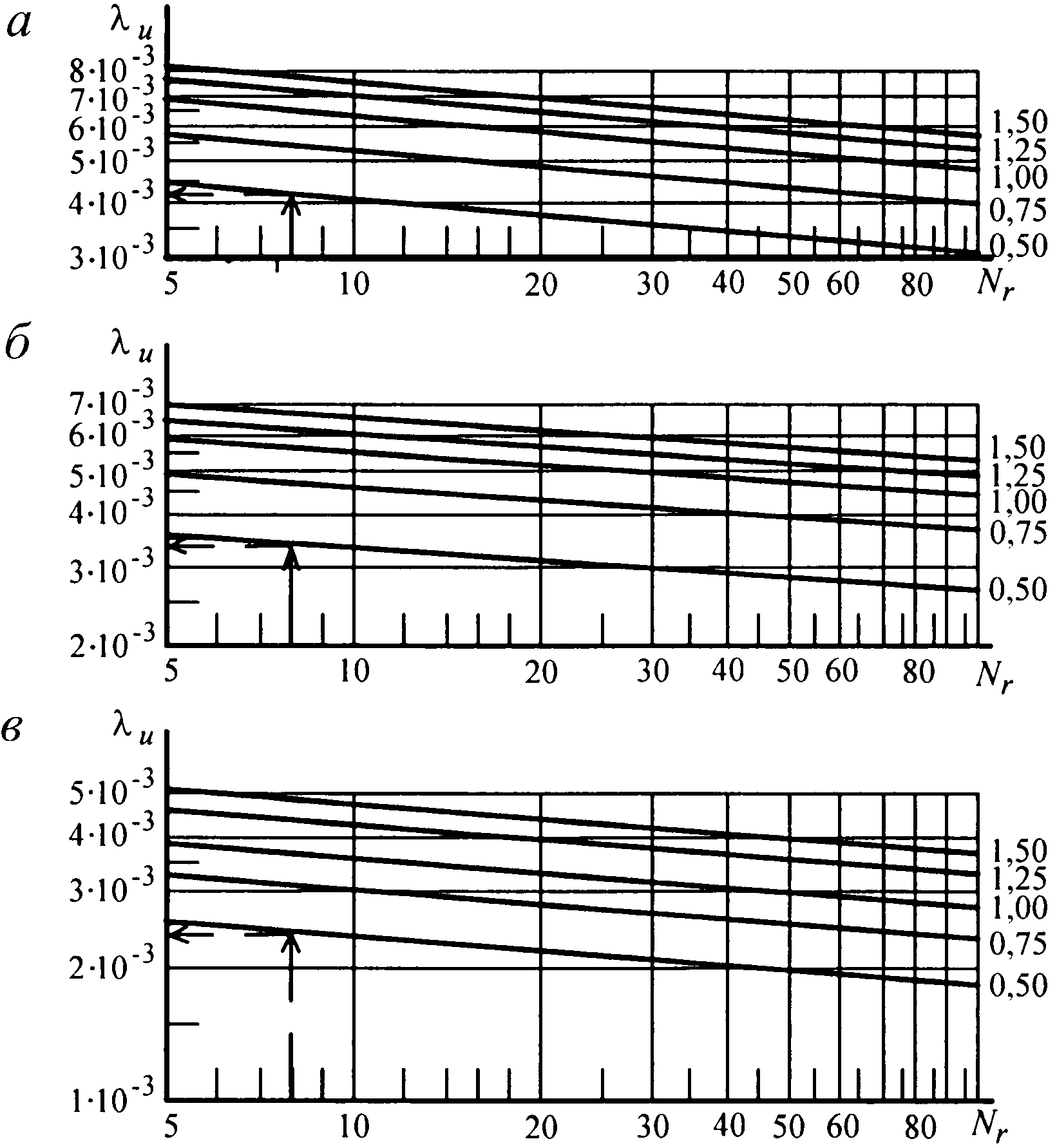

	0,5	0,75	1	1,25	1,5 и более
	0,79	0,67	0,59	0,53	0,48

Аэродромные покрытия	Коэффициент условий работы жестких покрытий при расположении аэродромов
	севернее 50° северной широты					между 43° и 50° северной широты					южнее 43° северной широты
	для групп участков
	А	Б	В	Г	Д	А	Б	В	Г	Д	А	Б	В	Г	Д
Бетонные	0,75	0,8	0,9	1,25	2,0	0,7	0,75	0,85	1,25	1,9	0,65	0,75	0,8	1,2	1,8
Армобетонные	0,8	0,9	1,0	1,45	2,2	0,75	0,85	0,95	1,35	2,1	0,75	0,8	0,9	1,25	2,0
Железобетонные с ненапрягаемой арматурой	0,9	1,0	1,1	1,55	2,35	0,85	0,95	1,05	1,5	2,25	0,8	0,9	1,0	1,45	2,2
Из сборных железобетонных предварительно напряженных плит	1,1	1,2	1,25	1,65	2,55	1,1	1,2	1,25	1,65	2,55	1,1	1,2	1,25	1,65	2,55

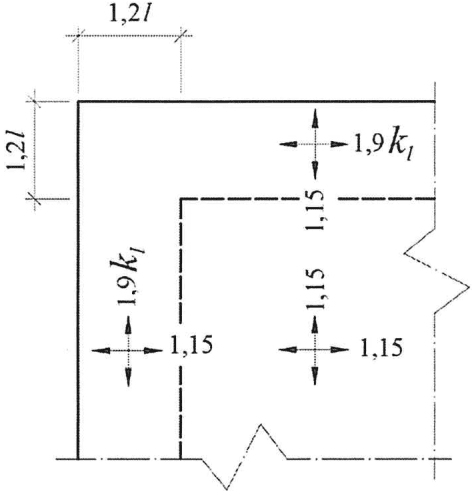

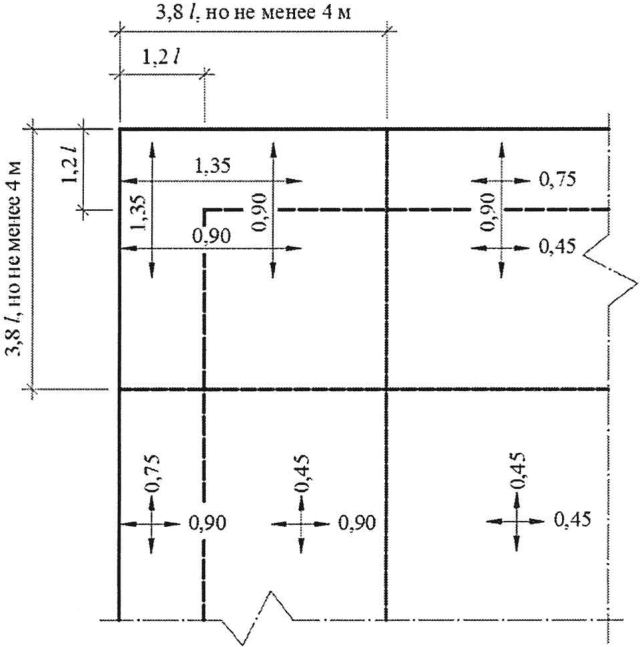

	k1		k1
0	1,20	4	2,00
0,15	1,04	5	2,25
1	1,25	6	2,50
2	1,50	7	2,75
3	1,75	8	3,00

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт И.2 отсутствует. Возможно, имеется в виду таблица И.2.

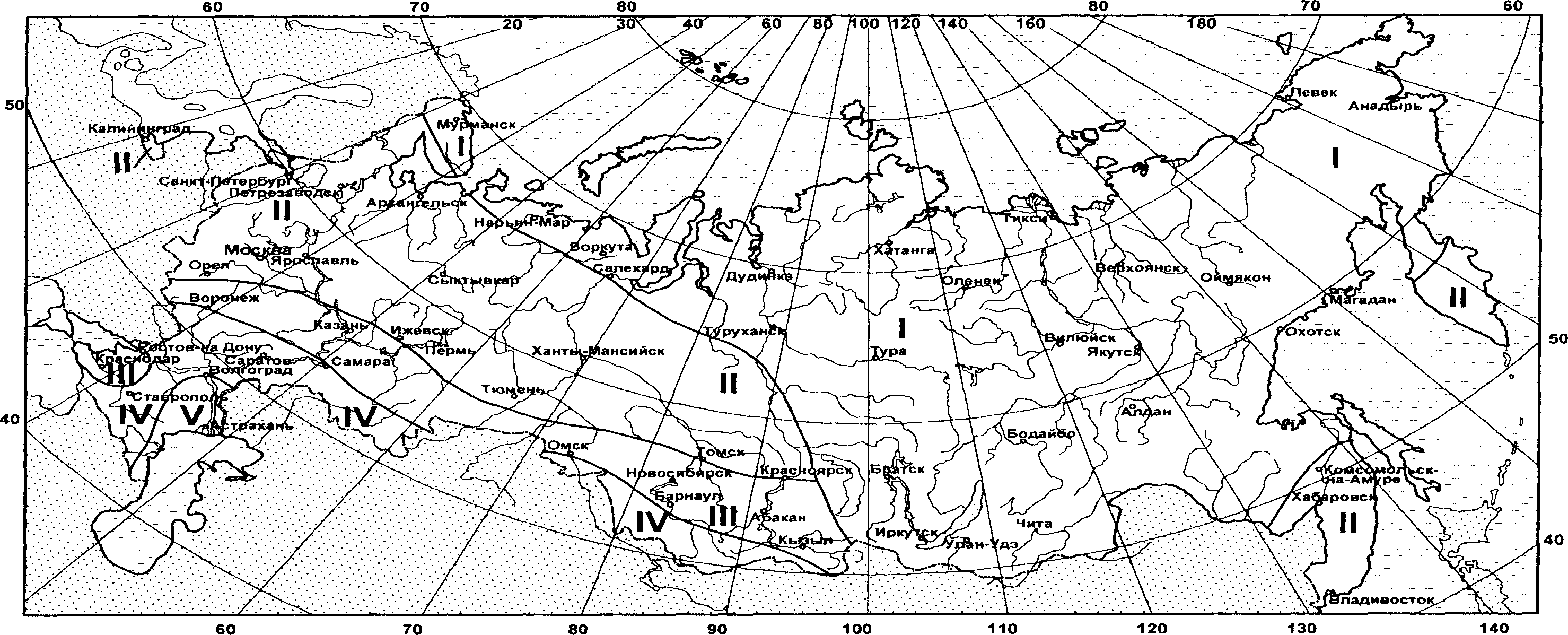

Класс аэродрома	Класс аэропорта <1>	Дорожно-климатические зоны (согласно приложению Б)	Необходимость проектирования очистных сооружений с учетом возможного присутствия в них компонентов применяемых ПОЖ (этилен/пропиленгликоль) <2>
А, Б, В	в/к, I, II, III	I - V	+
Г	I, II, III	II, III	+
Г	IV, V, н/к	I, IV, V	-
Д	I, II, III	II, III	+
Д	IV, V, н/к	I, IV, V	-
Е	IV, V, н/к	I - V	-
<1> Объем пассажиропотока, тыс. чел./год: >= 10000 (в/к), 10000 - 7000 (I), 7000 - 4000 (II), 4000 - 2000 (III), 2000 - 500 (IV), 500 - 100 (V), <= 100 (н/к). <2> При проектировании новых и реконструкции действующих аэродромов обоснование наличия этилен/пропиленгликолей в поверхностных сточных водах, образующихся на территории аэродрома или его отдельных участках, проводится в соответствии с ГОСТ Р 70890 и иными документами, регламентирующими обработку ВС противообледенительной жидкостью, при соответствующем технико-экономическом обосновании.

Тип местности по гидрогеологическим условиям	Характеристика типа местности
1 - сухая	Поверхностный сток обеспечен, подземные воды не оказывают существенного влияния на увлажнение верхней толщи грунтов естественного основания
2 - сырая	Поверхностный сток не обеспечен, подземные воды залегают ниже глубины промерзания грунтов; почвы с признаками поверхностного заболачивания; весной и осенью появляется застой воды на поверхности
3 - мокрая	Подземные воды или длительно стоящие (более 20 сут) поверхностные воды залегают выше глубины промерзания грунтов; почвы торфяные, оглеенные с признаками заболачивания
Примечания 1 Для I дорожно-климатической зоны тип местности в каждом конкретном случае должен определяться при проведении изысканий с учетом места расположения элементов аэродрома (террасы рек и озер, тундра и лесотундра и т.д.), наличия торфомохового покрова, сплошности его распространения и толщины, наличия подземного льда, надмерзлотных вод и др. 2 Подземные воды не оказывают существенного влияния на увлажнение верхней толщи грунтов, если уровень подземных вод в предморозный период залегает ниже расчетной глубины промерзания на: 2 м и более - в глинах, суглинках пылеватых; 1,5 м и более - в суглинках, супесях пылеватых; 1 м и более - в супесях, песках пылеватых. 3 Уровень горизонта подземных вод к началу промерзания грунта исчисляется от верха покрытия до уровня подземных вод, установленного изысканиями, а при наличии глубинного дренажа или других водопонижающих устройств - до верха депрессионной кривой. 4 За расчетный уровень подземных вод следует принимать максимально возможный осенний (перед замерзанием) уровень, а в районах, где наблюдаются частые продолжительные оттепели, максимально возможный весенний уровень подземных вод. При отсутствии необходимых данных за расчетный допускается принимать уровень, определяемый от верха линии оглеения грунтов. 5 При необходимости строительства аэродромных покрытий на участках с 3-м типом местности по гидрогеологическим условиям следует предусматривать инженерные мероприятия (возведение насыпи, понижение уровня подземных вод и др.) для приведения имеющихся гидрогеологических условий к гидрогеологическим условиям 2-го типа.

Грунт естественного основания	Тип гидрогеологических условий	Расчетный коэффициент постели Ks, МН/м3, для дорожно-климатических зон					Модуль упругости E, МПа, для дорожно-климатических зон
		I	II	III	IV	V	I	II	III	IV	V
Песок гравелистый, крупный	-	160	160	160	170	180	130	130	130	130	130
Песок средней крупности	1	120	130	140	150	160	100	120	120	120	120
	2	110	120	130	140	150	100	120	120	120	120
Песок мелкий	1	70	80	80	90	100	60	100	100	100	100
	2	60	70	70	80	90	60	100	100	100	100
	3	50	60	60	70	80	60	100	100	100	100
Песок пылеватый	1	40	60	80	100	110	30	50	50	50	50
	2	30	50	60	70	80	30	50	50	50	50
	3	20	40	50	60	70	30	50	50	50	50
Супесь песчанистая	1	40	60	80	100	110	30	39	42	45	45
	2	30	50	60	70	80	30	37	39	42	45
	3	20	40	50	60	70	30	35	39	42	42
Глина, суглинок песчанистый	1	40	50	70	80	90	20	28	34	42	60
	2	30	40	50	60	80	20	24	28	34	42
	3	20	30	40	50	70	20	21	28	34	34
Супесь и суглинок пылеватые	1	30	40	50	70	80	18	24	28	34	42
	2	20	30	40	50	60	18	21	24	28	34
	3	10	30	30	40	50	18	20	24	28	34
Примечания 1 Значения коэффициентов постели и модулей упругости грунтов для гидрогеологических условий 3-го типа указаны с учетом приведения их ко 2-му типу путем осушения, понижения уровня подземных вод и других инженерных мероприятий. 2 Приведенные значения коэффициентов постели и модулей упругости грунтов соответствуют естественной плотности их сложения при коэффициенте пористости e, равном 0,5 - 0,8; при e > 0,8 значения коэффициентов следует понижать на 35%. 3 Значения коэффициентов постели и модулей упругости грунтов (за исключением песчаных) для районов, расположенных восточнее линии, проходящей по Волге и Северной Двине, следует повышать на 20%.

Материал покрытия и искусственного основания	Плотность сухого материала , кг/м3	Суммарная влажность w, доли единицы	Коэффициент теплопроводности, Вт/(м·°C)		Объемная теплоемкость, кДж/(м3·°C)
					Ct	Cf
Цементобетон	2300	0,03	1,85	1,90	2010	1675
Асфальтобетон	2200	0,03	1,30	1,40	3685	3390
Пескоцемент	2000	0,05	1,65	1,80	2010	1540
Грунтоцемент	2000	0,05	1,40	1,50	1925	1780
Шлакобетон	1600	0,05	0,65	0,80	1800	1675
	1300	0,05	0,45	0,60	1465	1360
	1000	0,05	0,35	0,40	1130	1045
	900	0,05	0,30	0,35	1005	920
Керамзитобетон	1600	0,05	0,60	0,70	2345	2180
	1400	0,05	0,45	0,60	2050	1905
	1200	0,05	0,35	0,40	1760	1635
Пенобетон	1200	0,05	0,35	0,45	1510	1405
	1000	0,05	0,30	0,40	1255	1170
	500	0,10	0,20	0,25	630	565
Песок, супесь и суглинок, укрепленные:
золой уноса	1900	0,05	1,15	1,40	1935	1730
битумом или битумной эмульсией	1800	005	0,95	1,15	1840	1675
Галька (щебень) с песком	1800	0,10	1,85	2,20	2260	1885
То же, с глиной	1800	0,10	2,00	2,35	2345	1970
Гравий, щебень гранитный	1800	0,10	2,00	2,35	1840	1675
Щебень осадочных пород	1600	0,10	1,40	2,05	1760	1590
Шлак	800	0,10	0,30	0,35	1090	985
Мохоторф под насыпью	-	3,55	0,50	0,80	-	-
Примечание - См. примечания 1 и 3 к таблице Д.2.

Плотность сухого грунта , кг/м3	Суммарная влажность w, доли единицы	Коэффициент теплопроводности, Вт/(м·°C)								Объемная теплоемкость, кДж/(м3·°C)
		песка		супеси		суглинка, глины		торфа
										Ct	Cf
100	9							0,80	1,35	3975	2305
100	6	-	-	-	-	-	-	0,40	0,70	2720	1675
100	4	-	-	-	-	-	-	0,25	0,40	1885	1255
100	2	-	-	-	-	-	-	0,10	0,25	1045	835
200	4	-	-	-	-	-	-	0,80	1,35	3770	2385
200	2	-	-	-	-	-	-	0,25	0,50	2095	1465
300	3	-	-	-	-	-	-	0,95	1,40	4145	2385
300	2	-	-	-	-	-	-	0,40	0,70	3140	2095
400	2	-	-	-	2,10	-	2,10	0,95	1,40	3770	2720
700	1	-	-	-	2,10	-	2,05	-	-	3580	2095
1000	0,60	-	-	-	2,05	-	1,90	-	-	3435	2175
1200	0,40	-	-	-	1,90	1,55	1,80	-	-	3100	2115
1400	0,35	-	-	1,80	1,85	1,55	1,70	-	-	3350	2345
1400	0,30	-	-	1,75	1,80	1,45	1,55	-	-	3015	2175
1400	0,25	1,90	2,15	1,55	1,70	1,35	1,50	-	-	2765	2050
1400	0,20	1,55	1,85	1,35	1,50	1,10	1,20	-	-	2470	1885
1400	0,15	1,40	1,65	1,10	1,30	0,85	1,00	-	-	2175	1760
1400	0,10	1,10	1,30	0,95	1,05	0,70	0,75	-	-	1885	1740
1400	0,05	0,75	0,80	0,65	0,70	0,45	0,50	-	-	1590	1465
1600	0,30	-	-	1,85	2,00	1,70	1,80	-	-	3495	2470
1600	0,25	2,50	2,75	1,80	1,90	1,50	1,70	-	-	3140	2345
1600	0,20	2,15	2,40	1,65	1,75	1,35	1,50	-	-	2805	2135
1600	0,15	1,80	2,05	1,45	1,55	1,10	1,20	-	-	2470	2010
1600	0,10	1,45	1,65	1,15	1,30	0,85	0,95	-	-	2155	1800
1600	0,05	1,05	1,10	0,80	0,85	0,60	0,65	-	-	1820	1675
1800	0,20	2,65	2,85	1,85	2,00	1,55	1,80	-	-	3160	2405
1800	0,15	2,25	2,60	1,70	1,80	1,40	1,55	-	-	2765	2260
1800	0,10	2,00	2,20	1,45	1,55	1,05	1,20	-	-	2405	2030
1800	0,05	1,45	1,50	1,00	1,00	0,70	0,75	-	-	2030	1885
2000	0,10	2,75	2,90	1,75	1,85	1,30	1,40	-	-	2680	2260
2000	0,05	2,10	2,15	-	-	-	-	-	-	2260	2095
Примечания 1 Значения и Ct приведены для грунтов и материалов в талом состоянии, и Cf - в мерзлом состоянии. 2 Значения теплофизических характеристик крупнообломочных грунтов допускается определять по настоящей таблице как для песков. 3 Для перевода в ккал/(м·ч·°C) коэффициенты теплопроводности, приведенные в таблицах Д.1 и Д.2, следует делить на 1,16, а для перевода в ккал/(м3·°C) значения объемной теплоемкости делить на 4,19.

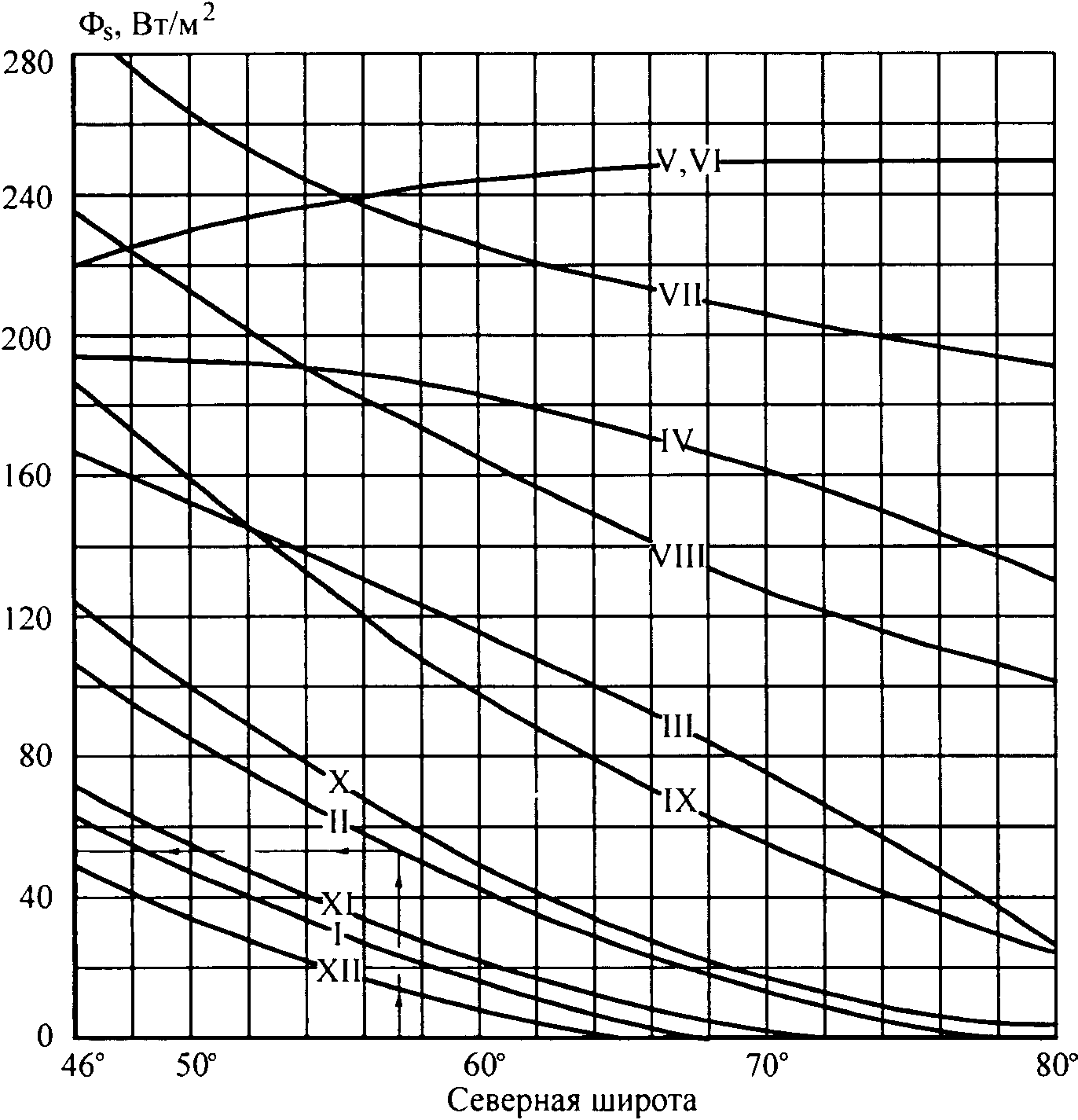

Категория нормативной нагрузки	Обеспеченность	Поправка к температуре воздуха , °C, по месяцам
		I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII
в/к, I	0,95	7,6	7,8	6,4	5,0	3,8	3,4	3,2	2,8	3,6	5,4	7,4	7,4
II, III	0,90	6,2	6,4	5,2	4,1	3,1	2,8	2,6	2,3	2,9	4,4	6,1	6,1
IV	0,80	4,9	5,1	4,2	3,2	2,5	2,2	2,1	1,8	2,3	3,5	4,8	4,8
V, VI	0,683	3,8	3,9	3,2	2,5	1,9	1,7	1,6	1,4	1,8	2,7	3,7	3,7

Категория нормативной нагрузки	Обеспеченность	Поправка к значению среднемесячной солнечной радиации , Вт/м2, по месяцам
		IV	V	VI	VII	VIII	IX	X
в/к, I	0,95	42	44	48	46	35	25	16
II, III	0,90	33	36	39	37	29	21	13
IV	0,80	27	29	29	30	23	17	9
V, VI	0,683	21	22	25	23	18	13	8

ИС NORMPROD: примечание. Формула дана в соответствии с официальным текстом документа.

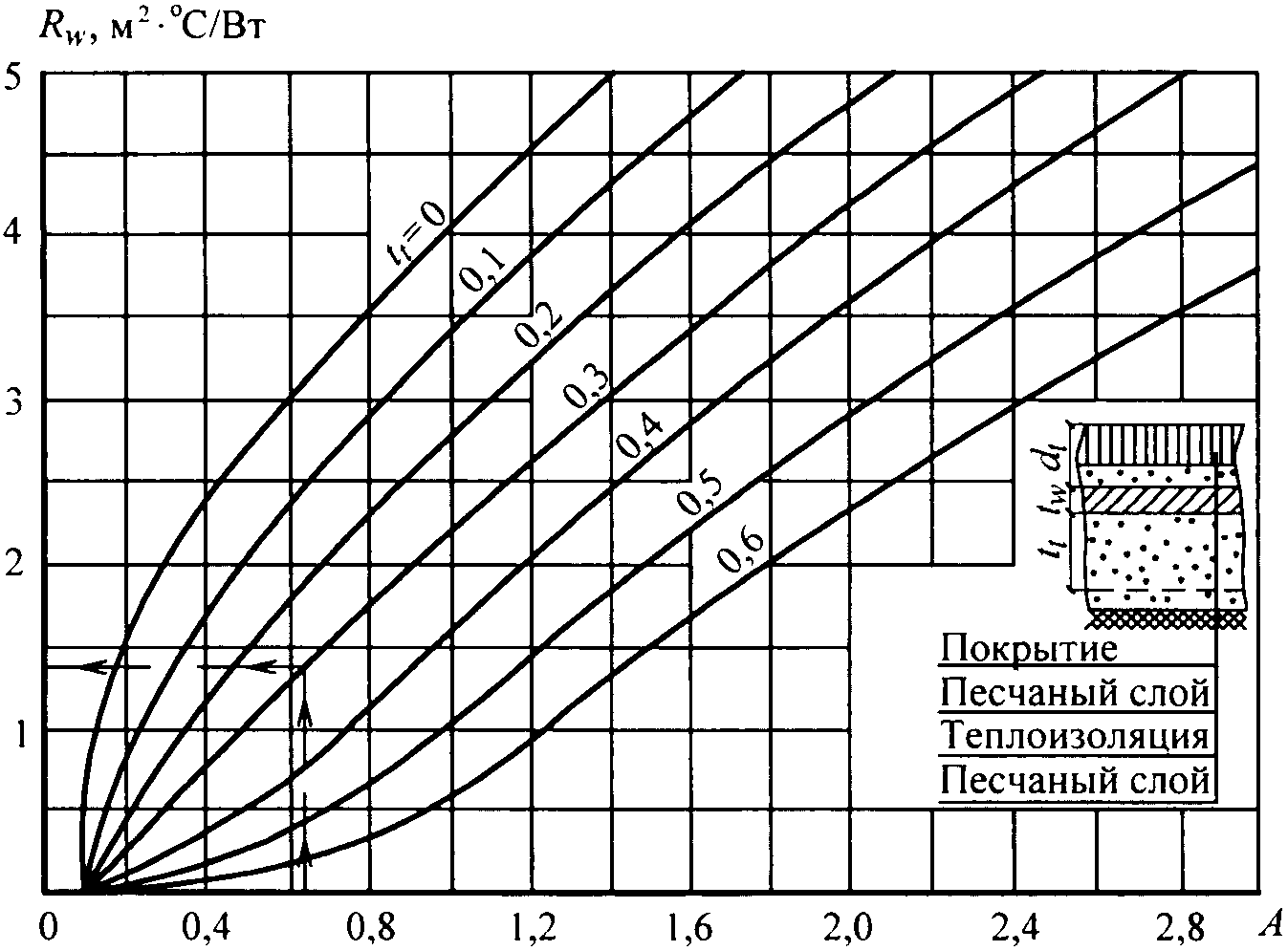

Грунты	Температура начала пучения t0, минус, °C
Пески:
гравелистые и крупные	0
мелкие и пылеватые	0,2
Супеси	0,4
Суглинки:
мягкопластичные	0,6
тугопластичные	0,8
полутвердые	1,0
Глины:
мягкопластичные	1,1
тугопластичные	1,3
полутвердые	1,5

Грунты	Число пластичности	kw
Пески и супеси	Ip <= 0,02	0
Супеси	0,02 < Ip <= 0,07	0,35
Суглинки	0,07 < Ip <= 0,13	0,50
	0,13 < Ip <= 0,17	0,55
ИС NORMPROD: примечание. Текст в графе "Число пластичности" дан в соответствии с официальным текстом документа.
Глины	Ip <= 0,17	0,65

Грунты	Коэффициент морозного пучения kf при типе гидрогеологических условий
	1	2	3
Пески:
гравелистые	0	0	0,01
крупные	0	0,01	0,02
средней крупности	0	0,01	0,03
мелкие с содержанием частиц размерами менее 0,05 мм, %:
до 2	0	0,01	0,03
св. 2 до 15	0,01	0,02	0,04
пылеватые	0,02	0,05	0,10
Супеси:
с содержанием песчаных частиц размерами от 0,25 до 0,05 мм, %:
20 и менее	0,01	0,03	0,10
св. 20	0,03	0,05	0,12
пылеватые	0,04	0,08	0,20
Суглинки:
с содержанием глинистых частиц, %:
от 10 до 20	0,02	0,04	0,12
св. 20 " 30	0,03	0,05	0,14
пылеватые	0,04	0,06	0,20
Глина	0,03	0,05	0,10
Примечания 1 Значения расчетного коэффициента пучения для крупнообломочных грунтов принимают в зависимости от вида заполнителя (песок, супесь и т.д.), вводя понижающий коэффициент: 0,5 - при содержании заполнителя от 10% до 30% массы грунта; 0,7 - при содержании заполнителя от 30% до 50% массы грунта. 2 Наличие в грунтах минералов группы каолинита, новообразований в виде орштейна, а также прослоек оглеенных и глинистых грунтов в песках повышает коэффициент пучения на 0,01 для гидрогеологических условий 1-го и 2-го типов и на 0,02 - для гидрогеологических условий 3-го типа. Наличие в грунтах новообразований в виде карбонатов, белоглазки, лжемицелия, а также доуплотнение грунтов естественного основания до плотности, близкой к максимальной при стандартном уплотнении, снижают коэффициент пучения на 0,01 для гидрогеологических условий 1-го и 2-го типов и на 0,02 - для гидрогеологических условий 3-го типа.

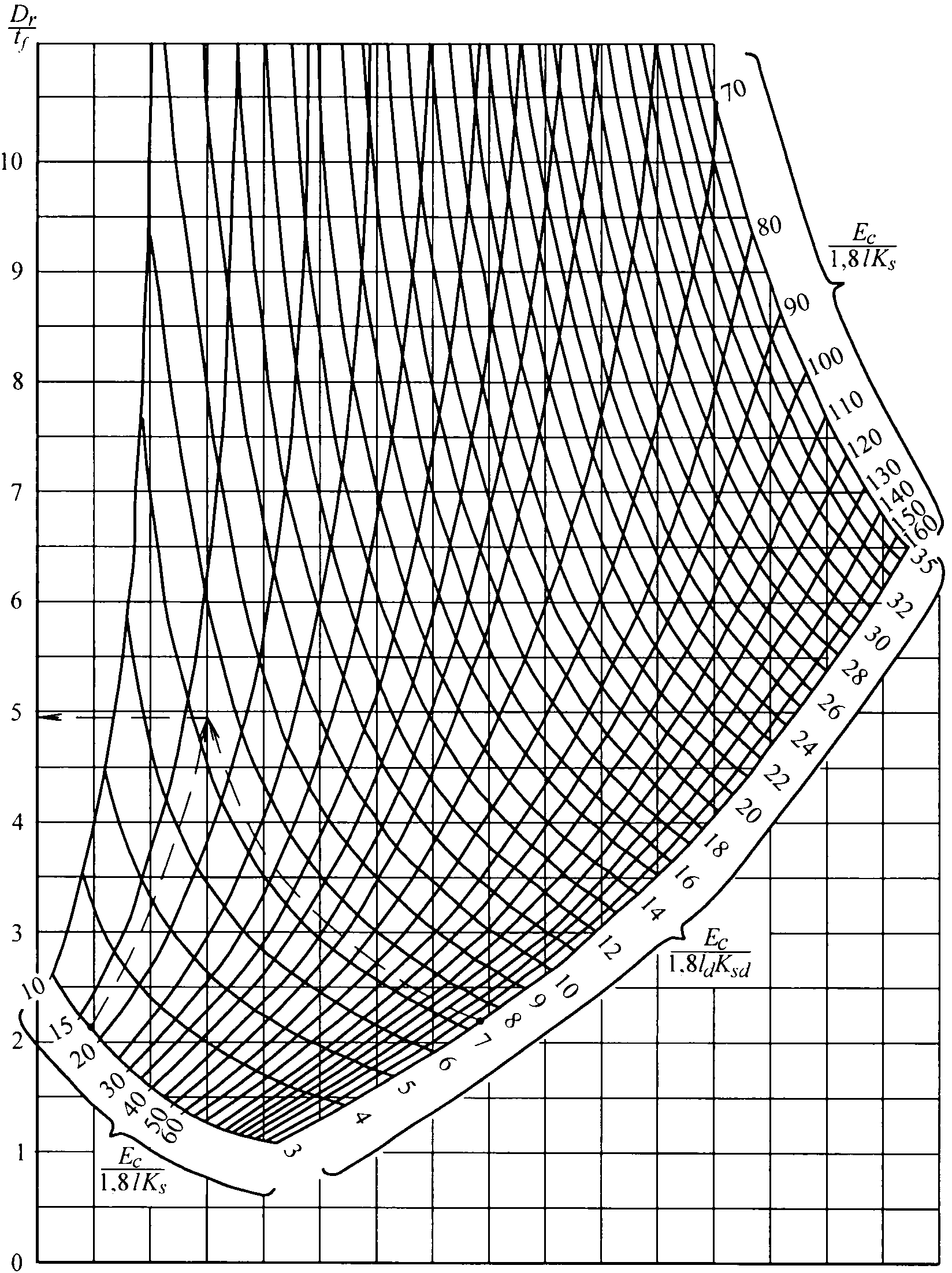

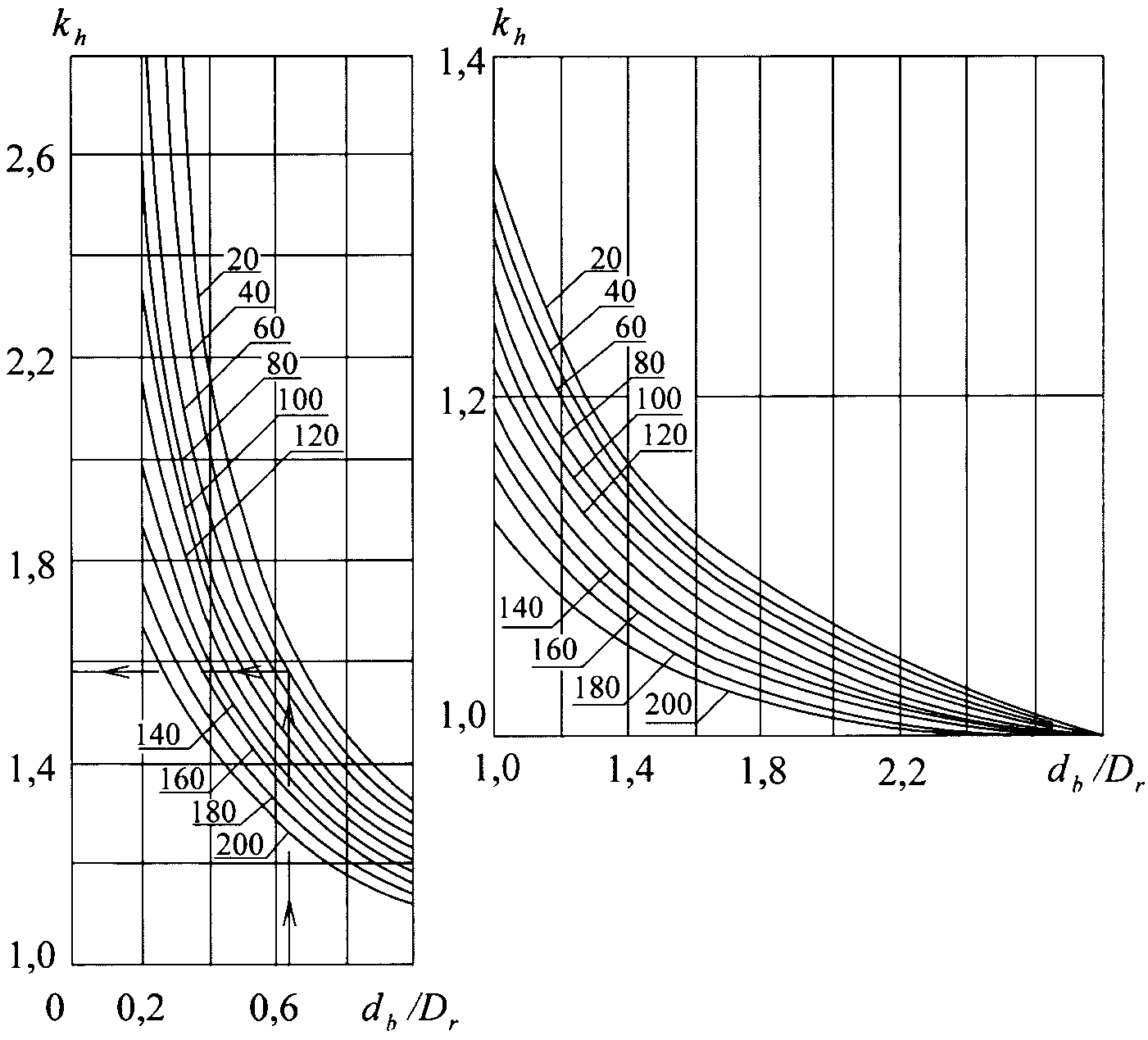

ae/Dr или az/Dr	kz	ae/Dr или az/Dr	kz
0	1,000	1,8	0,106
0,2	0,949	2,0	0,087
0,4	0,756	2,2	0,073
0,6	0,547	2,4	0,062
0,8	0,390	2,6	0,053
1,0	0,284	3,2	0,036
1,2	0,213	3,8	0,025
1,4	0,165	4,4	0,019
1,6	0,130	5,0	0,015

Материал конструктивного слоя искусственного основания жестких покрытий	Коэффициент
Песок	1,5
Грунтогравийные, грунтощебеночные смеси, не обработанные вяжущими	2,5
То же, обработанные органическими вяжущими; щебень, уложенный по способу расклинцовки	3,5
Пескоцемент, грунтоцемент; грунты, обработанные золой уноса	6,0

Класс бетона по прочности на растяжение при изгибе Btb	Расчетное сопротивление растяжению при изгибе, МПа, при расчете		Начальный модуль упругости бетона Eb, МПа
	по прочности Rtb	по образованию трещин Rtb,ser	тяжелого	мелкозернистого (песчаного)
2,8/35	2,26	-	2,60·104	2,16·104
3,2/40	2,75	-	2,84·104	2,31·104
3,6/45	3,04	3,60	3,04·104	2,45·104
4,0/50	3,43	4,00	3,24·104	2,60·104
4,4/55	3,73	4,40	3,53·104	-
4,8/60	4,10	4,80	3,53·104	-
5,2/65	4,40	5,20	3,73·104	-
5,6/70	4,80	5,60	3,73·104	-
6,0/75	5,10	6,00	3,82·104	-
6,4/80	5,50	6,40		-
Примечания 1 Перед чертой указан класс бетона по прочности на растяжение при изгибе Btb, после черты - соответствующая ему при коэффициенте вариации прочности 0,13 марка бетона по прочности на растяжение при изгибе Ри.
(в ред. Изменения N 1, утв. Приказом Минстроя России от 20.12.2022 N 1087/пр)
2 Классы бетона соответствуют гарантированной прочности бетона на растяжение при изгибе с обеспеченностью 0,95. 3 Начальный модуль упругости мелкозернистого бетона приведен для бетона естественного твердения, приготовленного из песков с модулем крупности свыше 2,0; для бетона естественного твердения, приготовленного из песков с модулем крупности менее 2,0, табличные значения следует умножать на 0,9.

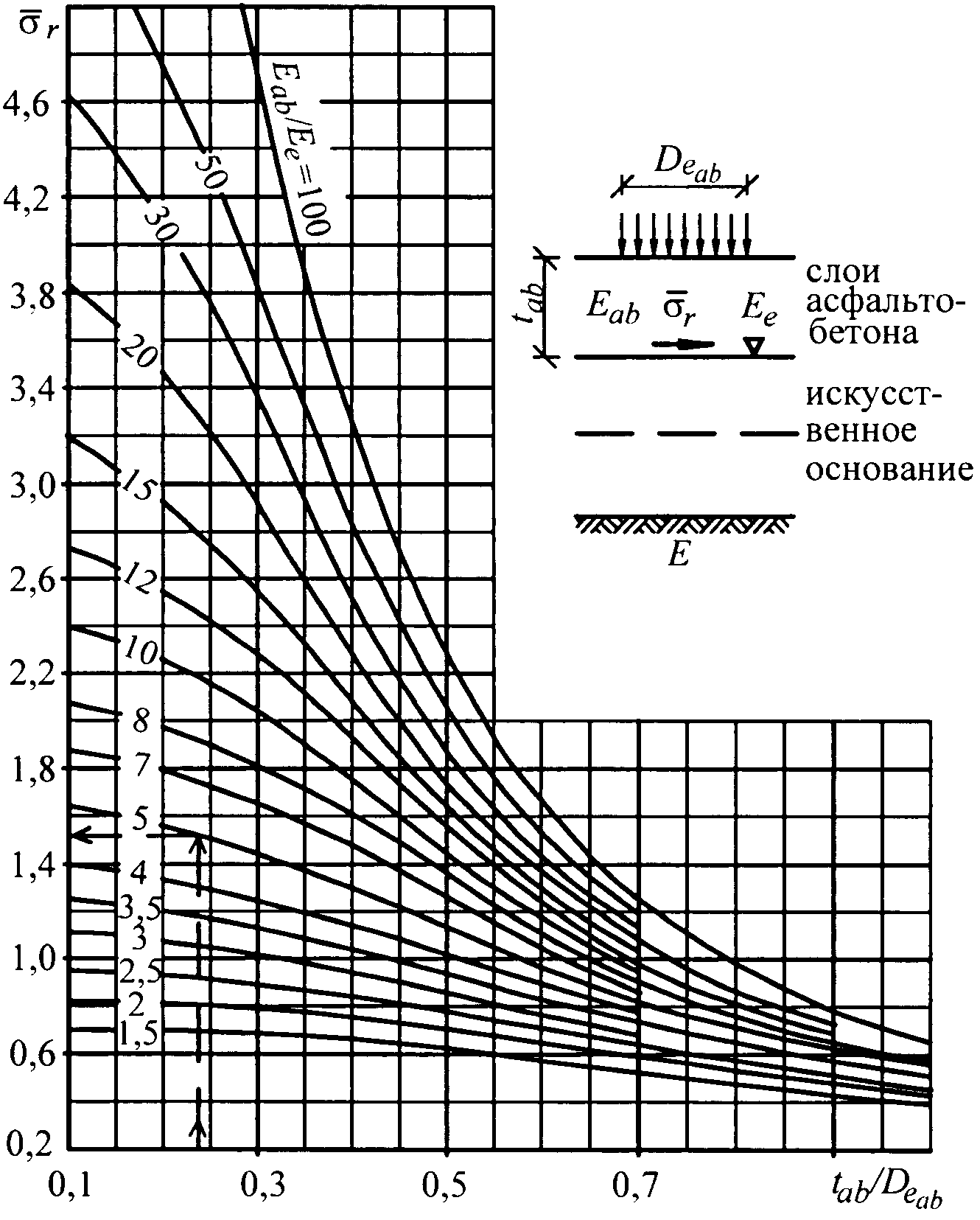

Асфальтобетонные смеси для нежестких покрытий	Сопротивление растяжению при изгибе Rd, МПа, при расчетной температуре асфальтобетона, °C			Модуль упругости Eab, МПа, при расчетной температуре асфальтобетона, °C
	10	20	30	10	20	30
Плотные марок:
I	2,8/2,4	2,4/2,1	2,1/1,8	1500	1000	700
II	2,2/1,9	2,0/1,7	1,7/1,4	1200	800	500
III	2,1/1,8	1,9/1,6	1,6/1,3	900	600	400
Пористые	1,7/1,4	1,5/1,3	1,3/1,1	900	600	400
Примечания 1 Перед чертой указаны значения сопротивлений асфальтобетона растяжению при изгибе для среднесуточного приведенного числа приложений колесных нагрузок расчетных опор по одному следу до 50, после черты - свыше 50. 2 Под расчетной температурой асфальтобетона следует понимать максимальную температуру покрытия в период года, когда несущая способность грунтового основания наименьшая. При отсутствии данных наблюдений за температурой покрытия допускается принимать для I и II дорожно-климатических зон - 10 °C, III зоны - 15 °C, IV зоны - 20 °C, V зоны - 30 °C.

Бетон для искусственных оснований жестких покрытий	Класс бетона по прочности на растяжение при изгибе Btb	Расчетное сопротивление растяжению при изгибе Rtb, МПа	Модуль упругости Eb, МПа
Керамзитобетон	1,6/20	1,2	12000
	2,0/25	1,5	13000
	2,4/30	1,8	14000
	2,8/35	2,1	15000
Мелкозернистый (песчаный)	1,6/20	1,2	14000
	2,0/25	1,5	17000
	2,4/30	1,8	20000
Шлакобетон	1,6/20	1,2	9500
Примечание - Перед чертой указан класс бетона по прочности на растяжение при изгибе Btb, после черты - соответствующая ему при коэффициенте вариации прочности 0,135 марка бетона по прочности на растяжение при изгибе Ри.

Материал, применяемый для искусственных оснований	Марка материала по прочности	Расчетное сопротивление растяжению при изгибе Rtb, МПа	Модуль упругости E, МПа, при расчете покрытий
			жестких	нежестких
Пескоцемент и грунтоцемент, приготовленный из оптимальной грунтовой смеси	40	0,6	2900	460
	60	0,8	4000	640
	75	1,0	6000	960
Грунтоцемент из супесчаных и суглинистых грунтов	40	0,6	1500	360
	60	0,8	2200	530
	75	1,0	3700	890
Грунтоцемент из пылеватых супесей и суглинков	40	0,6	1400	340
	60	0,8	1900	460
Примечание - Значения модулей упругости и расчетных сопротивлений растяжению при изгибе приведены для материалов, получаемых способом смешения на месте. Для материалов, получаемых путем смешения в установке, указанные значения Rtb и E следует повышать на 30%.

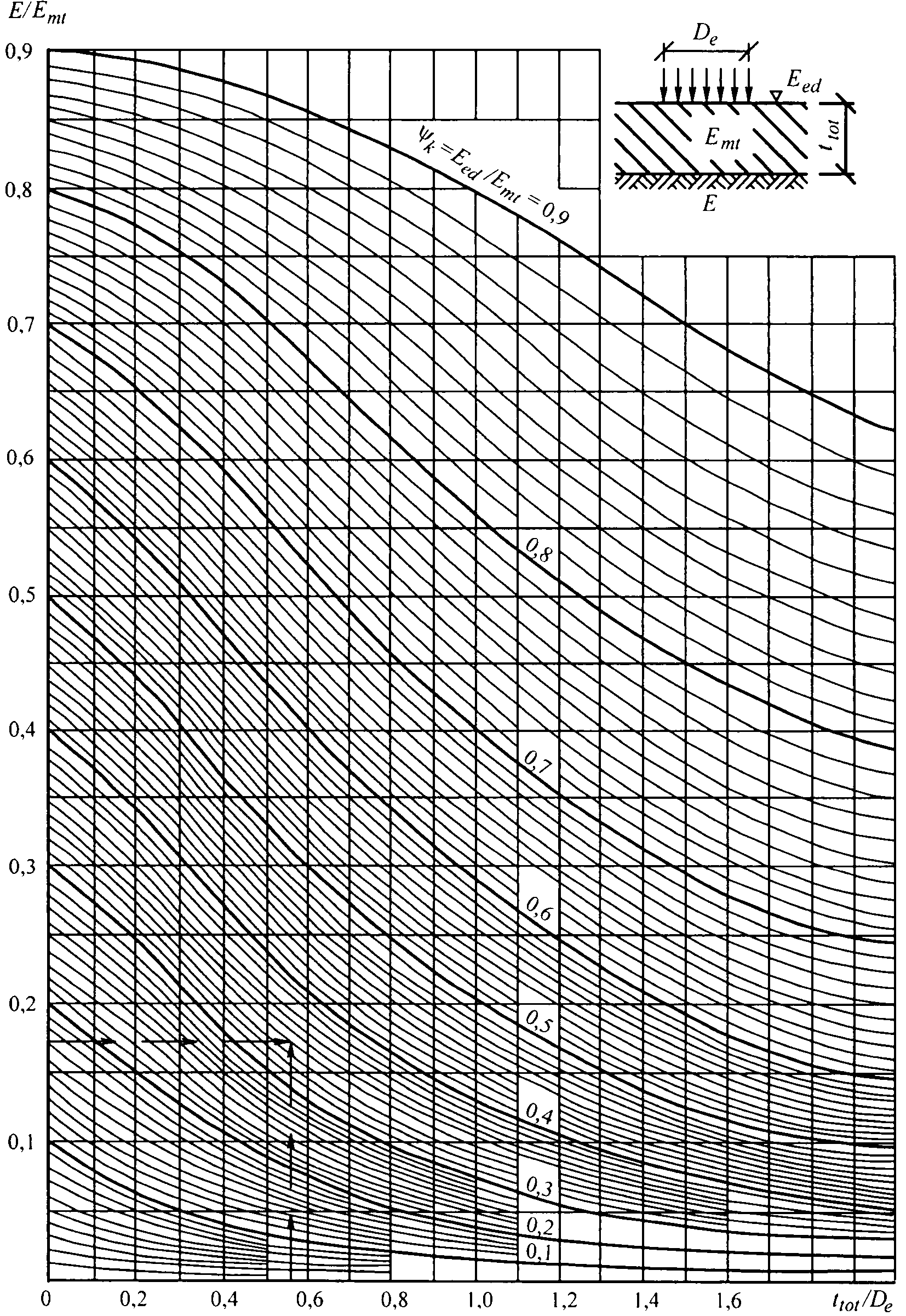

Грунты и смеси в искусственных основаниях	Модуль упругости E, МПа, при расчете покрытий
	жестких	нежестких
Крупнообломочные грунты, песчано-гравийные, грунтогравийные и грунтощебеночные смеси оптимального состава, пески гравелистые, крупные и средней крупности, укрепленные:
золой уноса или шлаком	3600/2400	600/400
то же, с добавкой цемента или извести	4800/2400	800/400
битумной эмульсией с добавкой цемента	4800/3600	800/600
Крупнообломочные грунты, песчано-гравийные, грунтогравийные и грунтощебеночные смеси неоптимального состава, укрепленные:
золой уноса или шлаком	4000/2700	650/450
то же, с добавкой цемента или извести	4800/2400	800/400
битумной эмульсией с добавкой цемента или карбамидной смолы	4800/2400	800/400
Песок и супесь с числом пластичности менее 3, укрепленные:
золой уноса или шлаком	3000/1200	500/200
то же, с добавкой цемента или извести	4000/1500	700/250
битумной эмульсией с добавкой цемента или карбамидной смолы	4000/2400	700/400
Супеси с числом пластичности 3 и более, укрепленные:
золой уноса или шлаком	3000/1200	500/200
то же, с добавкой цемента или извести	4000/1200	700/200
битумной эмульсией с добавкой цемента	4000/2400	700/400
то же, карбамидной смолы	4800/2400	800/400
Суглинки, укрепленные золой уноса или шлаком с добавкой цемента или извести	2400/600	400/100
Щебень, обработанный вязким битумом смешением в установке, с пределом прочности при сжатии исходной скальной породы, МПа:
от 100 до 80	4500/3600	700/600
менее 80 до 60	3600/3000	600/500
" 60 " 30	3000/1800	500/300
Щебень, обработанный вязким битумом способом пропитки на толщину от 6,5 до 8 см	3600/3000	600/500
Асфальтобетон:		См. таблицу И.2
плотный	6000
пористый	3600
Примечания 1 Материалы, применяемые в искусственных основаниях, рассчитываемых на нормативные нагрузки V и VI категорий, укрепленные золой уноса или шлаком с добавками и без них, должны иметь предел прочности при сжатии водонасыщенных образцов от 2 до 4 МПа, а укрепленные битумной эмульсией с добавками цемента или карбамидной смолы либо вязким битумом - от 1,5 до 2,5 МПа при пределе прочности на растяжение при изгибе не менее 0,6 МПа; материалы, применяемые в искусственных основаниях, рассчитываемых на нормативные нагрузки IV категории и выше, должны иметь предел прочности при сжатии водонасыщенных образцов не менее 4 и 2,5 МПа соответственно, предел прочности на растяжение при изгибе водонасыщенных образцов - не менее 1 МПа. Испытания образцов материалов, укрепленных битумной эмульсией или вязким битумом, должны проводиться при температуре 20 °C. 2 Прочностные характеристики асфальтобетона должны соответствовать ГОСТ 9128, ГОСТ Р 58401.1, ГОСТ Р 58401.2, ГОСТ Р 58406.1 и ГОСТ Р 58406.2.
(в ред. Изменения N 1, утв. Приказом Минстроя России от 20.12.2022 N 1087/пр)
3 Максимальные значения модулей упругости грунтов следует принимать при приготовлении смесей в смесительных установках и укладке смесей бетоноукладчиками или при приготовлении смесей однопроходными грунтосмесительными машинами. Минимальные значения модулей упругости следует принимать при обработке грунтов дорожными фрезами. 4 Расчетные значения модулей упругости для грунтов, укрепленных жидким битумом с цементом, следует принимать в 1,5 раза меньше значений, указанных для грунтов, укрепленных битумной эмульсией с цементом. 5 Большие значения модулей упругости материалов, обработанных органическими вяжущими, относятся к районам с умеренным климатом, меньшие - с мягким климатом. Мягкие климатические условия характеризуются среднемесячной температурой наружного воздуха наиболее холодного месяца от 0 °C до минус 5 °C, умеренные - ниже минус 5 °C до минус 15 °C, суровые - ниже минус 15 °C.

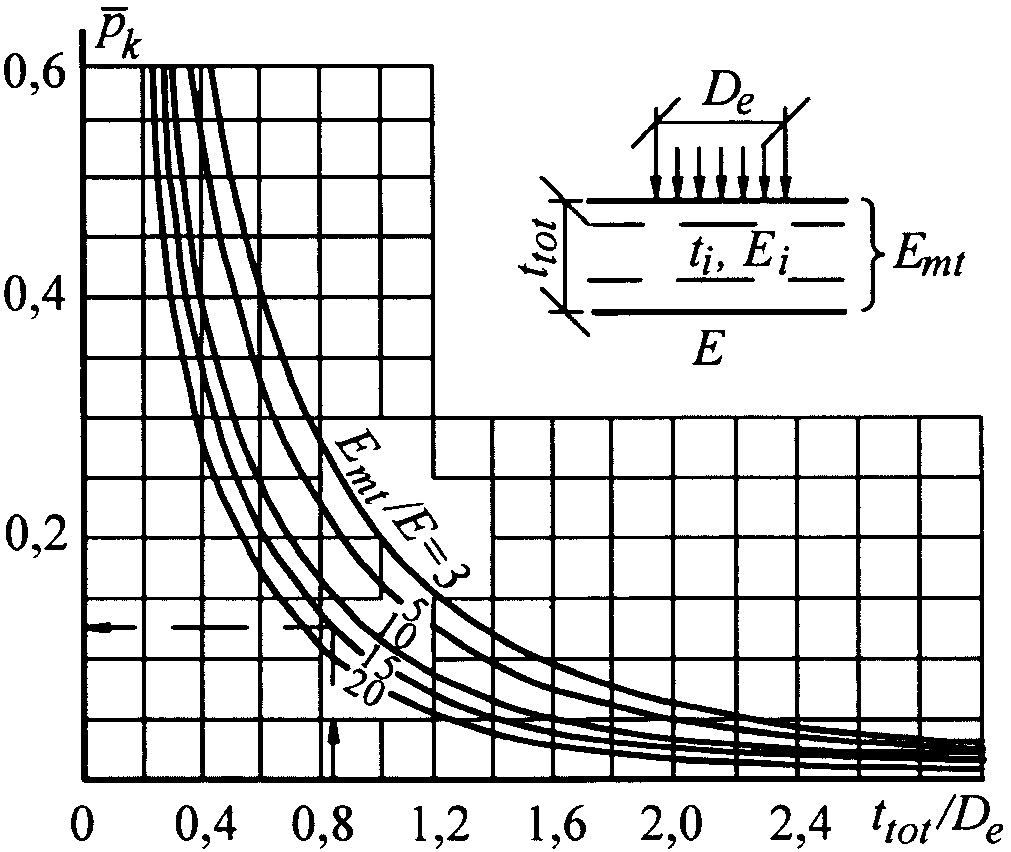

Грунты, смеси, материалы в искусственных основаниях жестких и нежестких покрытий		Модуль упругости E, МПа	Коэффициент постели Ks, МН/м3
Щебень из природного камня, уложенный способом расклинцовки, с пределом прочности при сжатии, МПа:
100		450	450
80		350	350
60		300	300
Нефракционированный щебень, гравий с пределом прочности при сжатии не менее 60 МПа, содержащие частицы, %:
крупнее 2 мм:	мельче 0,05 мм:
св. 85	до 3	270	270
св. 70 до 85	св. 3 до 7	210	210
" 60 " 70	" 7 " 10	180	180
" 50 " 60	" 10 " 12	160	160
Щебень, укрепленный пескоцементом способом смешения, при содержании пескоцемента, % к массе щебня:
40		2200	1100
30		1700	850
20		1000	500
10		600	300
Щебень, укрепленный способом пропитки пескоцементной смесью с расходом пескоцемента 25% массы щебня		1800	900
Грунтогравийные, грунтощебеночные, песчано-гравийные, пескощебеночные смеси:
крупнозернистые (частиц крупнее 10 мм св. 50%)		280	280
среднезернистые ( " " 2 мм " 50%)		250	250
мелкозернистые ( " " 2 мм от 25% до 50%)		180	180
Галечниковый грунт (частиц крупнее 10 мм св. 50%)		280	280
Песок:
гравелистый		150	150
крупный		130	130
средней крупности		120	120
Кислые металлургические шлаки, уложенные способом расклинцовки		420	420
Основные металлургические шлаки гранулометрического состава:
подобранного:
активные		400	400
малоактивные		250	250
неподобранного		170	170
Дресва:
из изверженных горных пород		140	140
из осадочных известняков		90	90
Мелкий ракушечник		90	90
Малопрочные песчаники		110	110
Примечание - При назначении расчетных характеристик щебня, укрепленного пескоцементом, принято, что пескоцемент содержит цемента марки 400 12% массы песка.

Тяжелый бетон низких классов прочности для искусственных оснований
Класс прочности бетона на сжатие -------------------------------- Требуемая прочность на сжатие, МПа	Прочность бетона на растяжение при изгибе Rtb, МПа	Модуль упругости E, МПа, при расчете покрытий
		жестких	нежестких
B5 ----- 6,4	0,9	13000	2200
B7,5 ------ 9,6	1,2	17000	2800
B10 ------ 12,8	1,5	21000	3500

0	-	0,24	0,1902	0,48	0,1274	0,72	0,0921	0,96	0,0686	2,00	0,0204
0,02	0,4204	0,26	0,1829	0,50	0,1237	0,74	0,0898	0,98	0,0670	2,20	0,0160
0,04	0,3560	0,28	0,1761	0,52	0,1203	0,76	0,0876	1,00	0,0654	2,40	0,0125
0,06	0,3184	0,30	0,1698	0,54	0,1169	0,78	0,0854	1,10	0,0582	2,60	0,0097
0,08	0,2917	0,32	0,1639	0,56	0,1138	0,80	0,0833	1,20	0,0518	2,80	0,0075
0,10	0,2710	0,34	0,1584	0,58	0,1107	0,82	0,0813	1,30	0,0461	3,00	0,0057
0,12	0,2542	0,36	0,1532	0,60	0,1077	0,84	0,0793	1,40	0,0411	3,20	0,0043
0,14	0,2399	0,38	0,1483	0,62	0,1049	0,86	0,0774	1,50	0,0366	3,40	0,0032
0,16	0,2276	0,40	0,1437	0,64	0,1022	0,88	0,0756	1,60	0,0326	3,60	0,0023
0,18	0,2167	0,42	0,1393	0,66	0,0995	0,90	0,0737	1,70	0,0290	3,80	0,0016
0,20	0,2070	0,44	0,1351	0,68	0,0970	0,92	0,0720	1,80	0,0258	4,00	0,0011
0,22	0,1982	0,46	0,1311	0,70	0,0945	0,94	0,0703	1,90	0,0230

	Значения и при в расчетном сечении плиты аэродромного жесткого покрытия от воздействия i-го колеса опоры ВС
	0	0,05	0,1	0,2	0,3	0,4	0,5	0,6
0	-	0,2558	0,1916	0,1280	0,0916	0,0665	0,0478	0,0334
0,05	0,3221	0,2568	0,1946	0,1291	0,0921	0,0668	0,0481	0,0335
0,1	0,2578	0,2343	0,1927	0,1310	0,0934	0,0677	0,0487	0,0340
0,2	0,1938	0,1872	0,1704	0,1294	0,0953	0,0698	0,0505	0,0355
0,3	0,1567	0,1537	0,1455	0,1202	0,0935	0,0706	0,0520	0,0371
0,4	0,1308	0,1291	0,1243	0,1081	0,0883	0,0692	0,0524	0,0382
0,5	0,1111	0,1100	0,1069	0,0960	0,0813	0,0659	0,0513	0,0385
0,6	0,0953	0,0946	0,0925	0,0847	0,0737	0,0614	0,0492	0,0378
0,7	0,0824	0,0819	0,0804	0,0746	0,0662	0,0564	0,0462	0,0364
0,8	0,0715	0,0712	0,0700	0,0657	0,0592	0,0513	0,0428	0,0344
0,9	0,0623	0,0620	0,0611	0,0578	0,0526	0,0463	0,0393	0,0321
1,0	0,0543	0,0541	0,0534	0,0508	0,0467	0,0415	0,0357	0,0296
1,1	0,0475	0,0473	0,0467	0,0446	0,0413	0,0371	0,0322	0,0270
1,2	0,0414	0,0413	0,0409	0,0391	0,0364	0,0329	0,0289	0,0245
1,3	0,0362	0,0361	0,0357	0,0343	0,0321	0,0292	0,0258	0,0220
1,4	0,0316	0,0315	0,0312	0,0300	0,0282	0,0258	0,0229	0,0197
1,5	0,0275	0,0275	0,0272	0,0263	0,0247	0,0227	0,0203	0,0176
1,6	0,0240	0,0239	0,0237	0,0229	0,0216	0,0199	0,0179	0,0155
1,7	0,0208	0,0208	0,0206	0,0199	0,0189	0,0174	0,0157	0,0137
1,8	0,0181	0,0180	0,0179	0,0173	0,0164	0,0152	0,0137	0,0120
1,9	0,0156	0,0156	0,0155	0,0150	0,0142	0,0132	0,0119	0,0105
2,0	0,0135	0,0134	0,0133	0,0129	0,0123	0,0114	0,0103	0,0091
2,1	0,0116	0,0115	0,0115	0,0111	0,0106	0,0098	0,0089	0,0078
2,2	0,0099	0,0099	0,0098	0,0095	0,0090	0,0084	0,0076	0,0067
2,4	0,0072	0,0072	0,0071	0,0069	0,0065	0,0061	0,0055	0,0048
2,6	0,0051	0,0051	0,0050	0,0049	0,0046	0,0043	0,0038	0,0034
2,8	0,0035	0,0035	0,0034	0,0033	0,0031	0,0029	0,0026	0,0022
3,0	0,0023	0,0023	0,0023	0,0022	0,0020	0,0019	0,0016	0,0014
3,2	0,0014	0,0014	0,0014	0,0013	0,0012	0,0011	0,0009	0,0008
3,4	0,0008	0,0008	0,0008	0,0007	0,0007	0,0006	0,0004	0,0003
3,6	0,0003	0,0003	0,0003	0,0003	0,0002	0,0002	0,0001	-0,0000
3,8	0,0000	0,0000	0,0000	0,0000	-0,0000	-0,0001	-0,0001	-0,0002
4,0	-0,0002	-0,0002	-0,0002	-0,0002	-0,0002	-0,0002	-0,0003	-0,0003

	Значения и при в расчетном сечении плиты аэродромного жесткого покрытия от воздействия i-го колеса опоры ВС
	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4
0	0,0218	0,0126	0,0050	-0,0011	-0,0061	-0,0101	-0,0133	-0,0158
0,05	0,0220	0,0127	0,0051	-0,0010	-0,0060	-0,0100	-0,0132	-0,0157
0,1	0,0223	0,0129	0,0053	-0,0008	-0,0058	-0,0099	-0,0131	-0,0156
0,2	0,0236	0,0140	0,0062	-0,0001	-0,0052	-0,0093	-0,0126	-0,0152
0,3	0,0251	0,0154	0,0075	0,0011	-0,0041	-0,0084	-0,0117	-0,0144
0,4	0,0265	0,0169	0,0089	0,0024	-0,0029	-0,0072	-0,0107	-0,0134
0,5	0,0274	0,0181	0,0103	0,0038	-0,0016	-0,0060	-0,0095	-0,0123
0,6	0,0277	0,0189	0,0113	0,0050	-0,0003	-0,0047	-0,0083	-0,0111
0,7	0,0273	0,0192	0,0121	0,0060	0,0009	-0,0035	-0,0070	-0,0099
0,8	0,0264	0,0190	0,0125	0,0068	0,0018	-0,0024	-0,0059	-0,0087
0,9	0,0251	0,0185	0,0125	0,0072	0,0026	-0,0014	-0,0048	-0,0076
1,0	0,0235	0,0177	0,0123	0,0074	0,0031	-0,0006	-0,0039	-0,0066
1,1	0,0218	0,0167	0,0119	0,0074	0,0035	-0,0000	-0,0031	-0,0057
1,2	0,0200	0,0155	0,0113	0,0073	0,0036	0,0004	-0,0025	-0,0049
1,3	0,0182	0,0143	0,0105	0,0070	0,0037	0,0007	-0,0019	-0,0042
1,4	0,0164	0,0130	0,0097	0,0065	0,0036	0,0009	-0,0015	-0,0037
1,5	0,0147	0,0118	0,0089	0,0061	0,0034	0,0010	-0,0012	-0,0032
1,6	0,0131	0,0105	0,0080	0,0055	0,0032	0,0010	-0,0010	-0,0028
1,7	0,0116	0,0094	0,0072	0,0050	0,0029	0,0009	-0,0009	-0,0025
1,8	0,0102	0,0083	0,0063	0,0044	0,0026	0,0008	-0,0008	-0,0022
1,9	0,0089	0,0072	0,0056	0,0039	0,0023	0,0007	-0,0007	-0,0020
2,0	0,0077	0,0063	0,0048	0,0034	0,0019	0,0006	-0,0007	-0,0019
2,1	0,0067	0,0054	0,0042	0,0029	0,0016	0,0004	-0,0007	-0,0018
2,2	0,0057	0,0046	0,0035	0,0024	0,0013	0,0003	-0,0007	-0,0017
2,4	0,0041	0,0033	0,0025	0,0016	0,0008	-0,0000	-0,0008	-0,0015
2,6	0,0028	0,0022	0,0016	0,0010	0,0003	-0,0003	-0,0009	-0,0014
2,8	0,0018	0,0014	0,0009	0,0005	-0,0000	-0,0005	-0,0009	-0,0014
3,0	0,0011	0,0008	0,0004	0,0001	-0,0003	-0,0006	-0,0010	-0,0013
3,2	0,0005	0,0003	0,0001	-0,0002	-0,0005	-0,0007	-0,0010	-0,0012
3,4	0,0001	-0,0000	-0,0002	-0,0004	-0,0006	-0,0008	-0,0009	-0,0011
3,6	-0,0001	-0,0002	-0,0004	-0,0005	-0,0006	-0,0008	-0,0009	-0,0010
3,8	-0,0003	-0,0004	-0,0005	-0,0006	-0,0007	-0,0007	-0,0008	-0,0009
4,0	-0,0004	-0,0004	-0,0005	-0,0006	-0,0006	-0,0007	-0,0008	-0,0008

ИС NORMPROD: примечание. Формула дана в соответствии с официальным текстом документа.

By --- Bx	1,0	0,8	0,6	0,4	0,2
kw	1,0	1,05	1,15	1,27	1,45

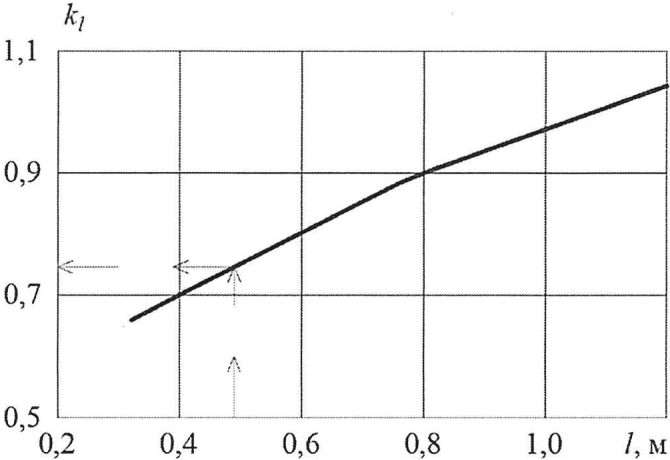

Re --- ld		Re --- ld
0,1	1,042	0,6	1,300
0,2	1,095	0,7	1,363
0,3	1,140	0,8	1,430
0,4	1,190	0,9	1,500
0,5	1,240	1,0	1,580

Грунт	Наибольшая скорость движения воды, м/с	Вид укрепления откосов и дна канав	Наибольшая скорость движения воды, м/с
Песок мелкий и средней крупности, супесь	0,4	Одерновка плашмя	1
То же	"	Одерновка в стенку	1,6
Песок крупный	0,8	Мощение одинарное	2
Суглинок пылеватый	0,7	Мощение двойное	3,5
Суглинок	1	Бетон	8
Глина	1,2
Примечание - Значения наибольших допускаемых скоростей приведены для глубины водного потока hw от 0,4 до 1 м; при другой глубине потока значения скоростей, указанные в настоящей таблице, следует принимать с коэффициентами: 0,85 - при hw < 0,4 м; 1,25 - при hw > 1 м.

Род поверхности	Коэффициент стока дождевых вод при поверхностях водосборных площадей
Покрытия:
асфальтобетонные	0,95
цементобетонные	0,85
Грунтовые поверхности:	супесь	суглинок	глина
Грунтовые обочины:
незадернованные	0,60	0,65	0,70
задернованные	0,55	0,60	0,65
Грунтовые водосборные площади:
без дернового покрова	0,25	0,35	0,40
с дерновым покровом	0,15	0,25	0,30

Интенсивность дождя q20, л/с на 1 га	Период повторяемости расчетной интенсивности дождя P, год, при расчетной площади водосбора Fw, га
	до 6	св. 6 до 9	св. 9 до 15
Менее 70	0,33/0,33	0,33/0,33	0,50/0,50
От 70 до 115	0,50/0,33	0,50/0,50	0,50/0,50
Св. 115	0,50/0,50	0,75/0,50	0,75/0,67
Примечания 1 Перед чертой приведены значения P для водоотводных систем с лотками в кромках покрытий, после черты - без лотков в кромках покрытий. 2 Для коллекторов водоотводных систем с уклонами лотков свыше 0,005 указанные в настоящей таблице значения P следует снижать на одну ступень (например, вместо 0,5 принимать 0,33 и т.п.). 3 Для водоотводных систем, принимающих воду со служебно-технических территорий и тяготеющих к ним площадей аэродромных покрытий, значения P следует принимать в соответствии с СП 32.13330 как для территорий промышленных предприятий.

Вид поверхности склона	Коэффициент шероховатости nc
Покрытие:
асфальтобетонное	0,011
цементобетонное	0,014
Грунтовая поверхность:
без дернового покрова	0,025
с дерновым покровом	0,050
Неукрепленные земляные русла (канавы)	0,025

Грунты и почвы	Интенсивность впитывания, мм/мин
Глина, солонцы суглинистые	0,04
Суглинки, суглинистые черноземы, глинистые сероземы	0,08
Каштановые почвы, чернозем обычный, солонцы супесчаные	0,15
Супеси с примесью гумуса в верхних слоях, задернованные супеси, серолесные почвы	0,20
Супеси без примеси гумуса в верхних слоях	0,33
Пески без примеси гумуса в верхних слоях	0,50

1,00	0	1,25	0,33	3,00	0,85
1,05	0,08	1,50	0,52	3,50	0,89
1,10	0,16	1,75	0,64	4,00	0,92
1,15	0,22	2,00	0,71	5,00	0,95
1,20	0,28	2,50	0,81	10,00	0,985
