"Типовое оборудование путевого автоматизированного геофизического поста МИПС-001 базовой комплектации. Инструкция по эксплуатации"
(утв. Распоряжением ОАО "РЖД" от 13.07.2010 N 1517р)

Модуль для измерения параметров среды МИПС-001 базовой комплектации предназначен для контроля, сбора метеорологических и геофизических параметров среды и передачи данных по GSM каналу через internet на сервер.

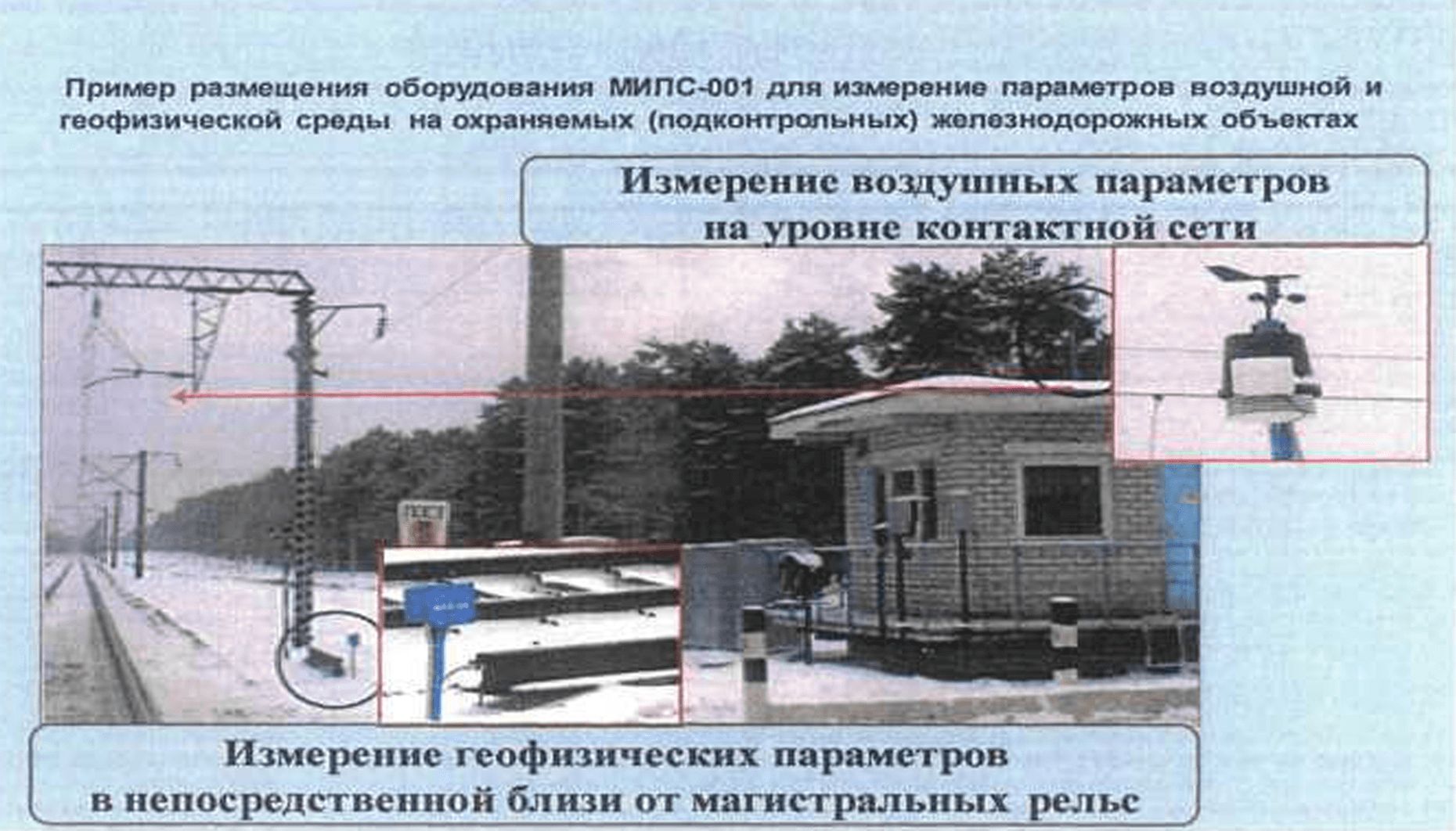

Оборудование модуля для измерения параметров среды МИПС-001 базовой комплектации размещается на охраняемых (подконтрольных) железнодорожных объектах (рисунок 1).

Модуль МИПС-001 является аппаратно-программным комплексом, который в автоматическом режиме осуществляет обработку полученных измерений с целью формирования сообщений и хранения данных, их отображения, регистрации и передачи по каналам связи.

В базовой комплектации модуля МИПС-001 применяются следующие датчики: температуры, влажности воздуха, направления и скорости ветра, атмосферного давления, количества и интенсивности осадков, температуры рельсов, температуры и влажности грунта земляного полотна.

Базовая модификация модуля для непрерывного измерения параметров среды - МИПС-001 выполняет следующие функции:

1. Автоматическое измерение температуры и относительной влажности воздуха, скорости и направления ветра на уровне контактной сети, количества осадков, выпавших на путь, снегонакопления (рис. 1).

2. Автоматическое измерение температуры рельсов, температуры грунта земляного полотна, контроль глубины промерзания (рис. 1).

3. Передачу информации по стандартным интерфейсам или по радиоканалу.

4. Вывод данных на встроенный жидкокристаллический индикатор.

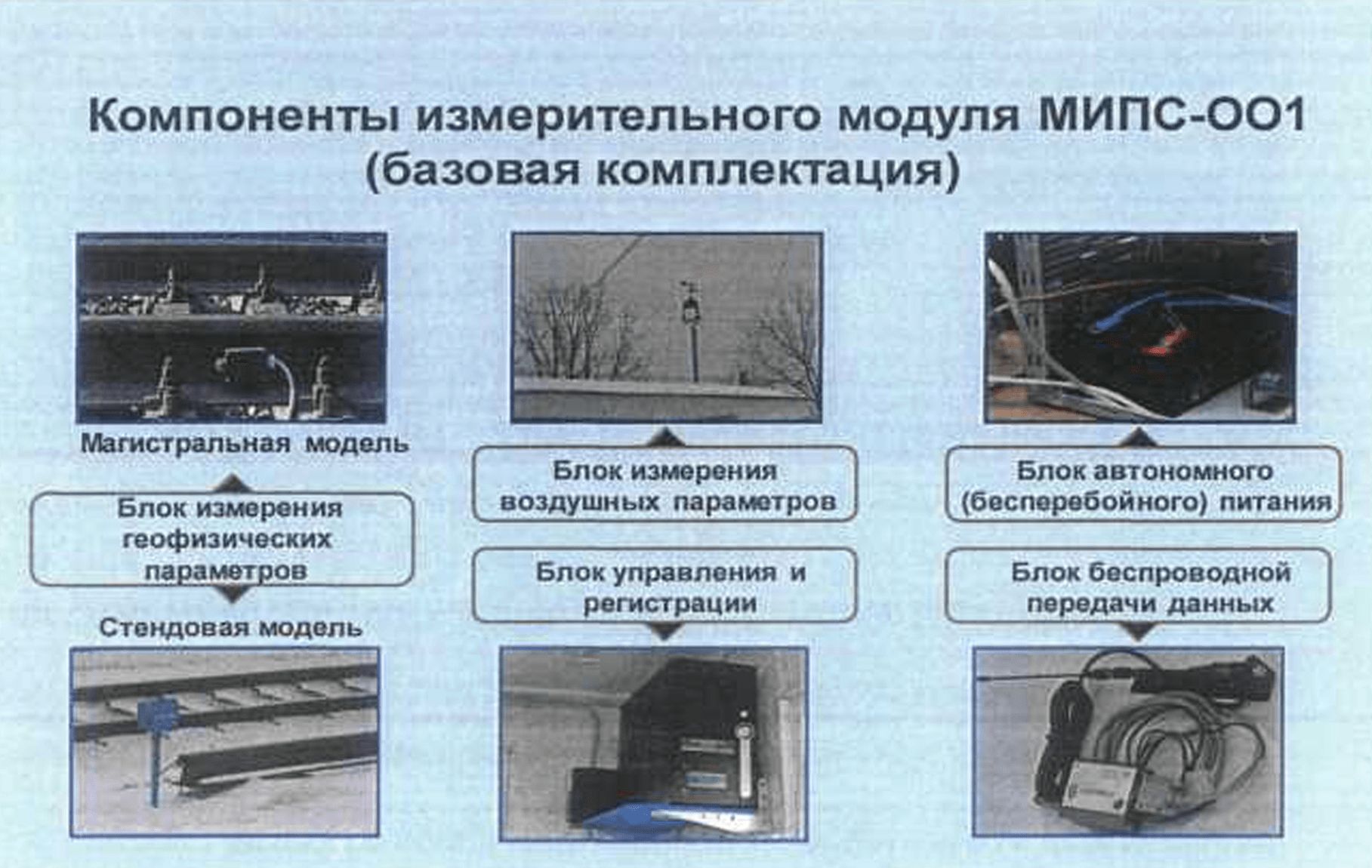

Измерительный модуль МИПС-001 конструктивно выполнен в виде отдельных блоков (рис. 2):

- блока управления и регистрации, встроенного в системный блок компьютера;

- блока датчиков для измерения параметров погоды;

- блока датчиков для контроля геофизических параметров пути (температура рельсов, температура и влажность грунта земляного полотна;

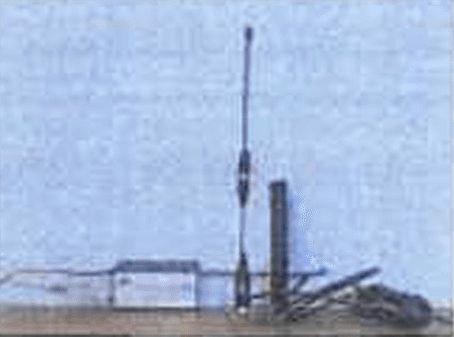

- блока связи и источника бесперебойного питания.

Блок предназначен для эксплуатации в помещении с температурой воздуха от 0 до 40 °C и относительной влажностью от 0 до 70%.

Напряжение питания - 220 В +/- 5%. Если отклонение напряжения питания может превышать +/- 5%, то необходимо использование блока бесперебойного питания с функцией автоматической регулировки выходного напряжения.

Блок не должен подвергаться ударам и падению во время работы - это может привести к выходу из строя накопителя информации на жестких магнитных дисках.

Нельзя накрывать тряпкой или закрывать вентиляционные отверстия - это может привести к выходу из строя блока питания.

Блок предназначен для эксплуатации при температуре воздуха от -40 °C до +55 °C и относительной влажности от 0 до 100% без погружения в воду.

Вращающиеся части анемометра не допускают ударов и падений - это может привести к повреждению анемометра.

Блок предназначен для эксплуатации при температуре воздуха от -40 °C до +55 °C и относительной влажности от 0 до 100% без погружения в воду верхнего короба.

Модуль работает автономно, в автоматическом режиме. Основные параметры модуля представлены в таблице 2.1.

В таблице 1 представлены технические характеристики приборов, осуществляющих прямые измерения метеорологических и геофизических параметров.

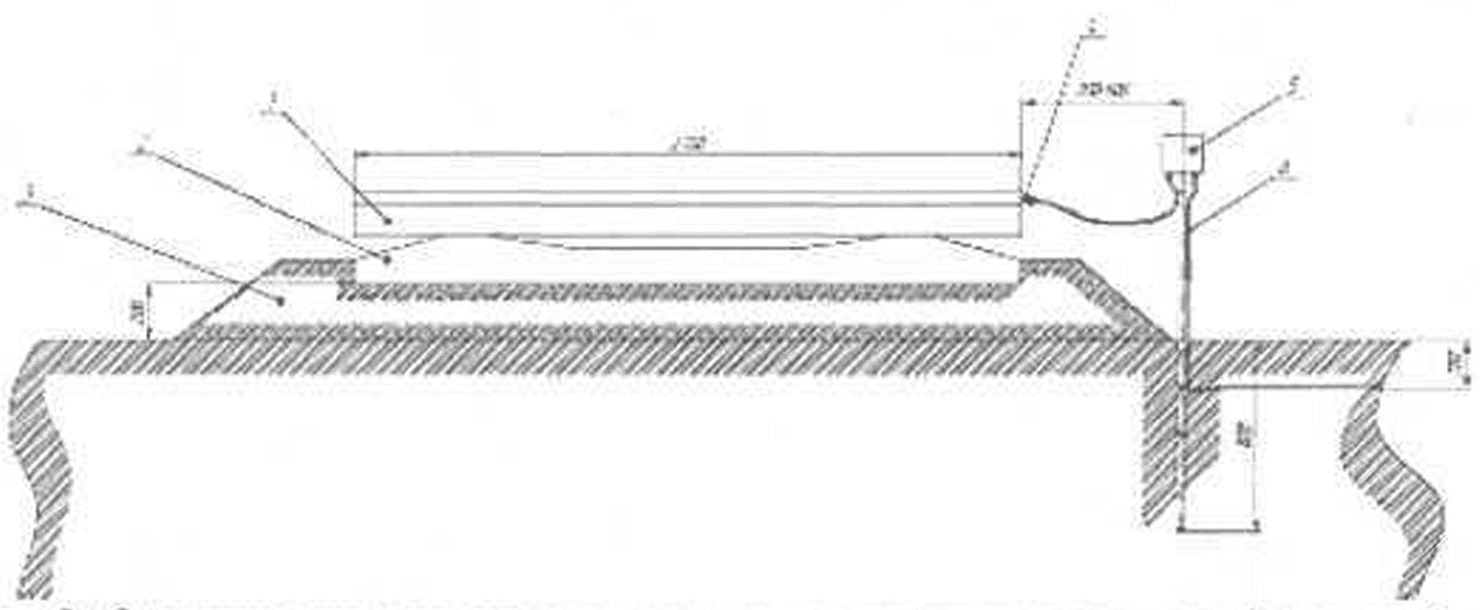

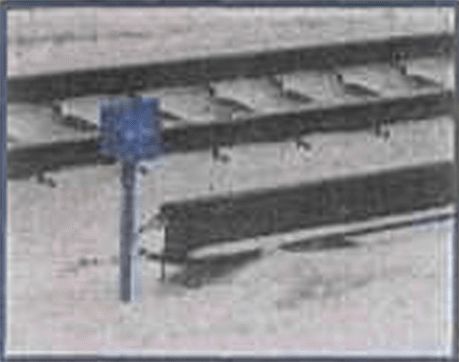

1. Блок для измерения геофизических параметров устанавливается на расстоянии 300 - 500 мм от отверстия для датчика температуры рельса, как показано на рис. 3.

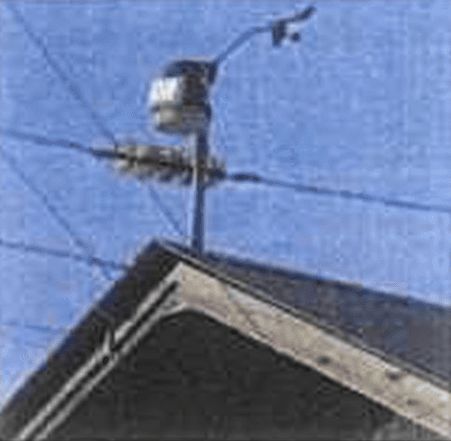

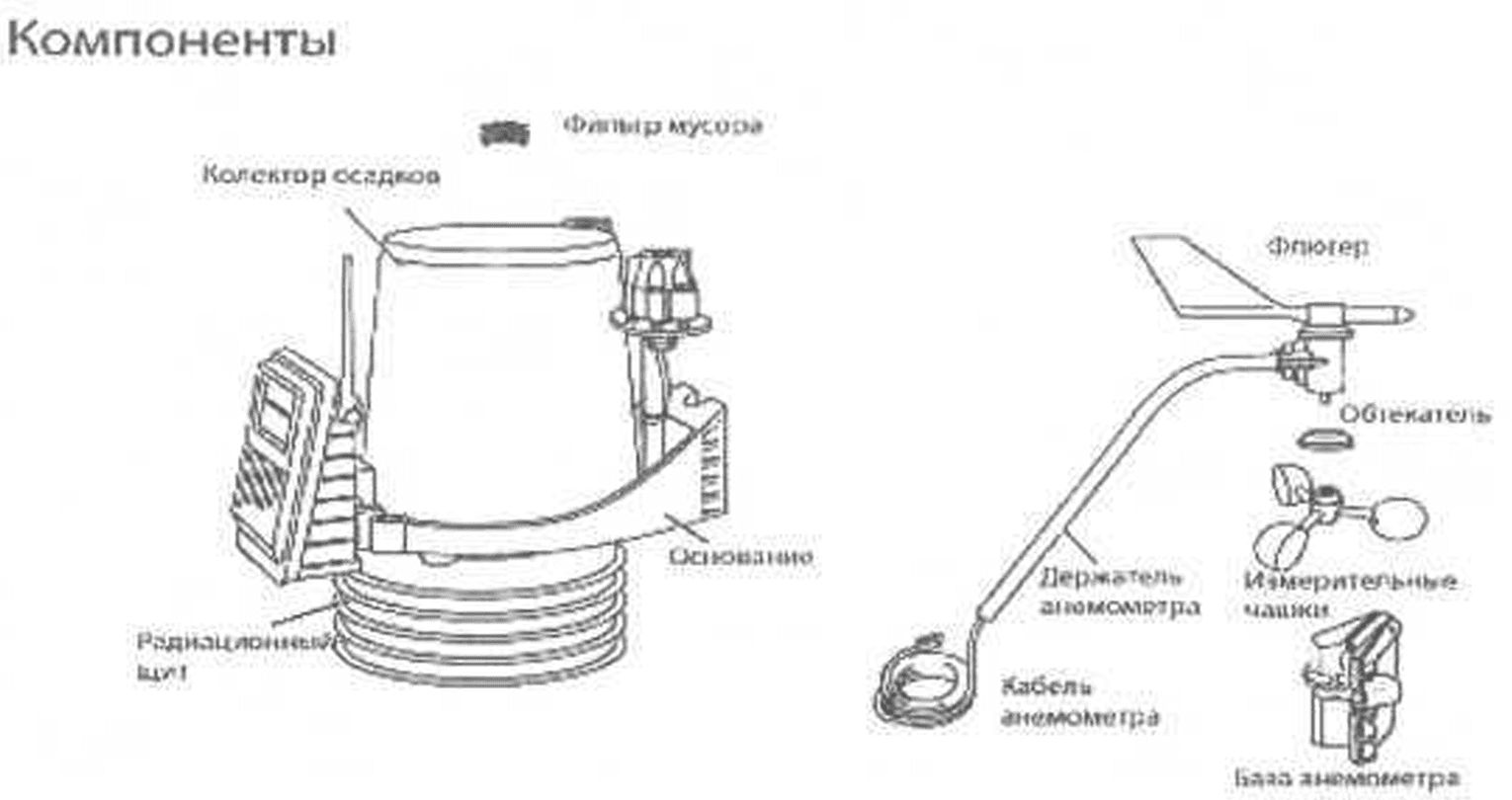

Блок измерения воздушных параметров состоит из элементов, показанных на рисунке 4.

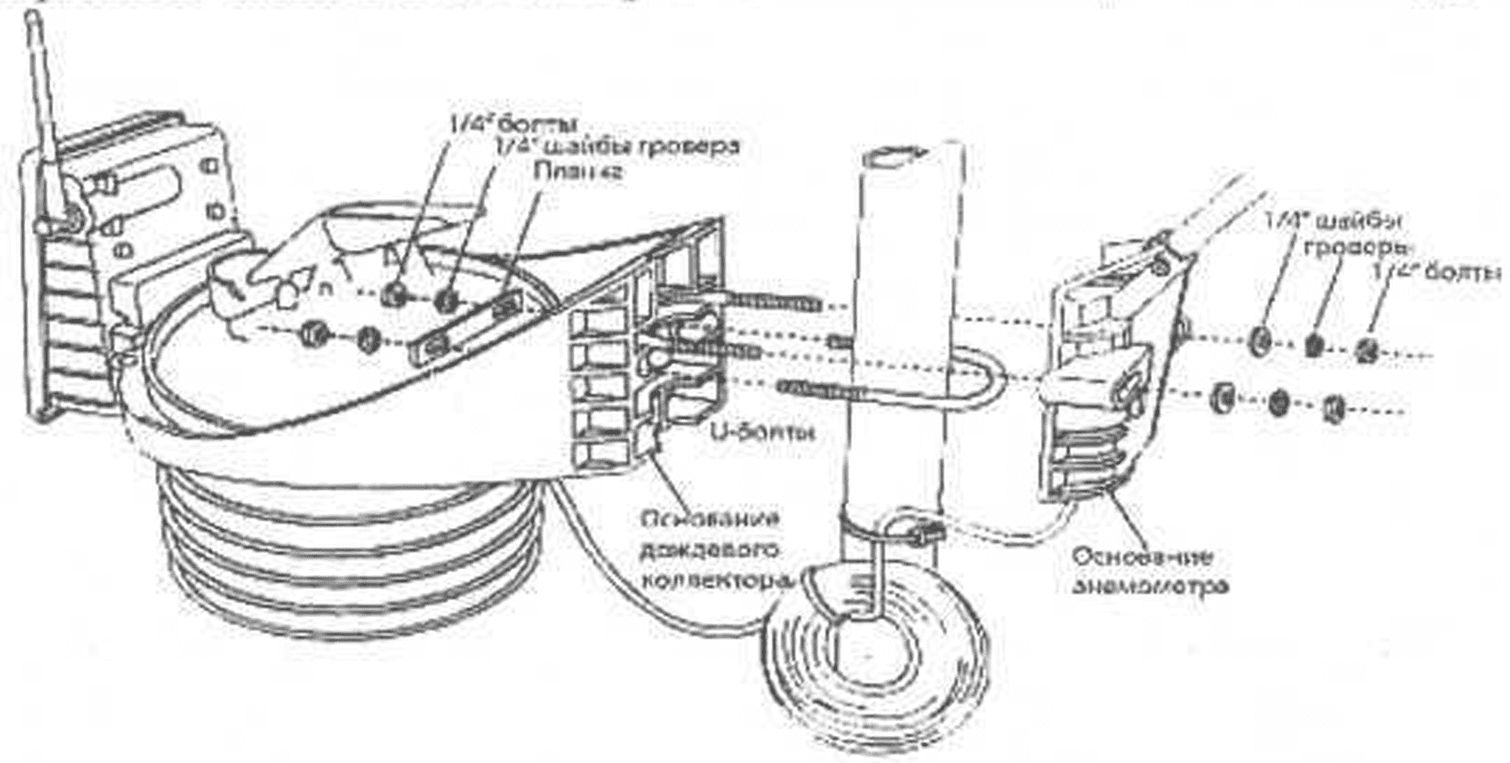

1. Закрепите блок и анемометр на мачте с помощью U-болтов, рисунок 5.

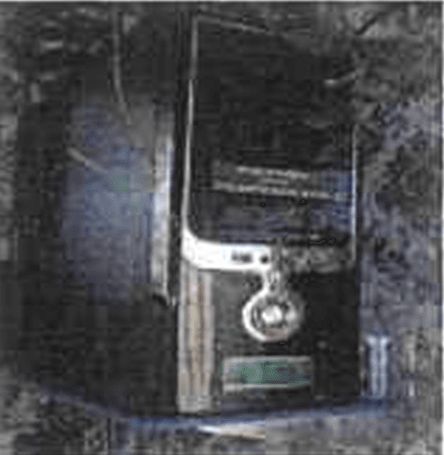

Блок сбора, отображения и передачи данных необходимо располагать в сухом, отапливаемом помещении на столе или на полке, на высоте 1,5 - 2 м для удобства считывания персоналом показаний, выводимых на индикатор: температуры рельса, температуры воздуха, скорости и направления ветра.

1. На передней панели блока находятся две кнопки управления: большая - включение и выключение питания ЭВМ, малая - RESET блока индикации.

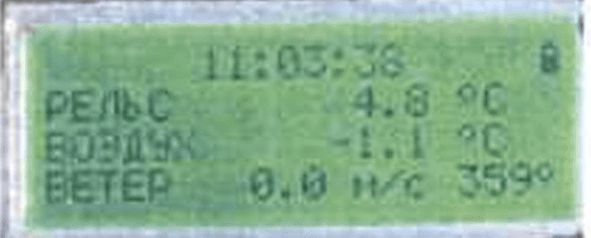

2. Жидкокристаллический индикатор (рисунок 6) отображает текущие показания измерений - время, температуру рельса, температуру воздуха, скорость и направление ветра. Дополнительно в правом верхнем углу отображается индикатор заряда аккумуляторной батареи: закрашенный знак - батарея заряжена, пустой - разряжена. ПРЕДУПРЕЖДЕНИЕ: Не допускайте длительного состояния разряженной батареи - это может привести к выходу из строя аккумуляторной батареи.

3. Зеленый единичный индикатор питания указывает на питание системного блока: зеленый индикатор горит - питание включено. Желтый или красный единичный индикатор указывает на обращение к накопителю на жестких магнитных дисках.

Эксплуатация МИПС-001 начинается с включения питания. Появление информации на индикаторе свидетельствует о нормальной работе модуля. Нажатием на кнопку SB2 переводят в режим настройки. Устанавливают время, дату и включают режим "Поиск датчиков" для автоматической регистрации датчиков температуры. При необходимости в пункте меню "Обмен" устанавливают режим работы датчиков температуры: "воздух" и "почва", "рельсы".

Датчики температуры тарируются заводом-изготовителем и в тарировке не нуждаются. Тарировку датчика давления производят по образцовому барометру при первоначальной установке модуля.

Если для датчика влажности известны индивидуальные значения параметров, их вводят, пользуясь соответствующими пунктами меню "Настройка".

В рабочем режиме после включения питания на индикаторе будут выведены время и дата. Кнопками SB1 и SB2 можно выбрать величину, значение которой отображается в верхней строке, а кнопками SB3 и SB4 - в нижней. Кнопкой SB6 переводят метеостанцию в режим настройки, следующим нажатием на нее - в режим просмотра накопленной информации (при ее наличии) или возвращаются в рабочий режим.

В режиме настройки кнопками SB1 и SB2 выбирают настраиваемый параметр, а кнопками SB3 и SB4 изменяют его. В режиме просмотра накопленной информации и верхней строке отображаются дата и время, а в нижней - хранящееся в памяти значение. Кнопками SB1 и SB2 выбирают время, а кнопками SB3 и SB4 - отображаемую величину.

Одновременное нажатие на кнопки SB1 и SB2 переводит метеостанцию в режим настройки времени. Далее кнопками SB3 и SB4 выбирают параметр, а кнопкой SB1 изменяют его значение.

Дистанционное управление модулем с пульта компьютера осуществляется в двух режимах: автоматически (в соответствии с настройкой программного обеспечения) и ручном (подачей команд управления оператором).

1. Прочитайте инструкцию - перед использованием устройства должны быть прочитаны все инструкции по безопасности и эксплуатации.

2. Сохраните инструкции - все инструкции по безопасности и эксплуатации должны быть сохранены, чтобы к ним можно было обратиться в будущем.

3. Обратите внимание на предупреждения - необходимо учитывать все предупреждения, указанные на устройстве и в руководстве по использованию.

4. Выполняйте инструкции - все инструкции по эксплуатации должны выполняться.

5. Чистка - перед чисткой отключите устройство от сети. Не используйте жидкие чистящие вещества или аэрозоли. Используйте для чистки влажную ткань.

6. Подсоединения - не подключайте к блоку устройств, не рекомендованных изготовителем, так как они могут повредить устройство.

7. Вода и влага - не используйте это устройство вблизи воды, например возле ванны, мойки, кухонной раковины или стиральной емкости, во влажном подвале, возле бассейна и т.п.

8. Аксессуары - не ставьте данное устройство на неустойчивую тележку, подставку, штатив, кронштейн или стол. Устройство может упасть, нанеся повреждения детям или взрослым, или может быть повреждено само устройство. Используйте только тележку, подставку, штатив, кронштейн или стол, рекомендованные изготовителем или продаваемые вместе с устройством. Крепление устройства должно соответствовать инструкциям изготовителя, и следует использовать только крепежные аксессуары, рекомендованные изготовителем.
