"ОДМ 218.3.057-2015. Отраслевой дорожный методический документ. Методика оценки и контроля воздушной пористости дорожного цементобетона с применением программного комплекса обработки данных оптической микроскопии образцов шлифов"
(издан на основании Распоряжения Росавтодора от 30.11.2015 N 2284-р)

1 РАЗРАБОТАН Федеральным государственным автономным образовательным учреждением высшего профессионального образования "Национальный исследовательский технологический университет "МИСиС" по заказу Федерального дорожного агентства в соответствии с ОДМ 218.1.001-2010.

2 ВНЕСЕН Управлением научно-технических исследований и информационного обеспечения Федерального дорожного агентства.

3 ИЗДАН на основании распоряжения Федерального дорожного агентства от 30.11.2015 г. N 2284-р

4 ВВЕДЕН ВПЕРВЫЕ.

5 ИМЕЕТ РЕКОМЕНДАТЕЛЬНЫЙ ХАРАКТЕР.

Настоящая методика распространяется на дорожные цементобетоны классом прочности B7,5 и выше, и устанавливает методы определения показателей открытой пористости по результатам исследования поверхности образцов шлифов с применением метода оптической микроскопии и использованием программного комплекса обработки данных.

Данная методика позволяет оценить влияние различных технологических факторов и состава бетона на величину и характер воздушных пор в бетоне: сравнить между собой по эффективности различные воздухововлекающие добавки, оценить влияние применяемых режимов перемешивания, транспортирования и вибрирования бетонной смеси, характеристик применяемых в бетоне материалов и других параметров.

В настоящих рекомендациях использованы ссылки на следующие нормативные документы и классификаторы:

ГОСТ 26633-2012. Бетоны тяжелые и мелкозернистые. Технические условия.

ГОСТ 27006-86. Бетоны. Правила подбора состава.

ГОСТ 12.4.011-89. Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация.

ГОСТ 12.4.103-83. Система стандартов безопасности труда. Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация.

Примечание - При пользовании настоящим документом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим документом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящих методических рекомендациях применяются следующие термины с соответствующими определениями:

3.1 бетон - искусственный каменный строительный материал, получаемый в результате формования и затвердевания рационально подобранной и уплотненной смеси, состоящей из вяжущего вещества (цемент или др.), крупных и мелких заполнителей, воды.

3.2 бетонная смесь - рационально подобранная смесь вяжущего (цемента), заполнителей, воды и необходимых добавок до ее затвердевания и превращения в камневидное тело. Бетонные смеси обеспечивают получение бетонов с заданными показателями по прочности, морозостойкости и водонепроницаемости и другими нормируемыми показателями качества бетона.

3.3 бетоны тяжелые - бетоны плотные на цементном вяжущем и плотных крупных и мелких заполнителях.

3.4 водонасыщение - количество воды, поглощенное образцом цементобетона.

3.5 добавки для бетонов - минеральные, химические и органические вещества, вводимые в бетонные и растворные смеси с целью улучшения их технологических свойств, повышения строительно-технических свойств бетонов и придания им новых свойств.

3.6 покрытие дорожное цементобетонное - капитальное покрытие, монолитное, сооружаемое из бетонных смесей, уплотняемых на месте работ.

3.7 пористость - характеристика материала, совокупная мера размеров и количества пор в твердом теле.

3.8 пористость открытая - совокупность пор в материале, сообщающихся с внешней поверхностью;

3.9 морозостойкость - способность материала в насыщенном водой состоянии выдерживать многократное попеременное замораживание и оттаивание без видимых признаков разрушения и без значительного понижения прочности.

3.10 масштабный коэффициент - отношение численного значения физической величины в свойственных ей единицах к длине отрезка в пикселях, изображающего эту величину.

3.11 капиллярные поры - мелкие поры, небольшие трещины, каналы, полости и другие пустоты, в которых вода и другие жидкости (нефть) могут перемещаться под действием капиллярных сил. Размер пор округлой формы в горных породах условно принимается равным 0,0002 - 1,0 мм, а размер трещин 0,0001 - 0,25 мм.

3.12 порометрия - определение характеристик пористой структуры материалов, в частности, среднего размера пор и распределения пор по размерам.

4.1 Суть методики заключается в измерении площади занимаемой порами на поверхности бетонного образца путем обработки снимков, полученных при помощи оптической микроскопии. Пористость определяется отношением площади поверхности, занятой порами на изображении ко всей площади изображения.

4.2 Данная методика может быть использована для определения пористости твердых цементобетонных изделий, а также для контроля пористой структуры материала в соответствии с ГОСТ 12730.4.

4.3 Для подготовки и шлифовки поверхности образцов перед исследованием требуется применять специализированное оборудование, например, шлифовальный станок со скоростью вращения круга 50 - 500 об/мин.

4.4 Для использования данной методики требуется наличие специальной аппаратуры, такой как оптический микроскоп и специализированных программных пакетов для обработки и обсчета полученных изображений поверхности. Например, микроскоп оптический с увеличением не ниже 50 крат с возможностью подключения цифровой камеры для получения цифровых изображений поверхности, а также программный комплекс для обработки изображений, зарегистрированный как средство измерения в диапазоне измерения линейных размеров .

С целью проведения цифровой фотосъемки шлифов бетона с последующей автоматизированной компьютеризированной обработкой полученных данных для определения воздушной пористости изготавливаются образцы бетона по ГОСТ 26633-91 и ГОСТ 27006-86: Бетоны. Правила подбора состава.

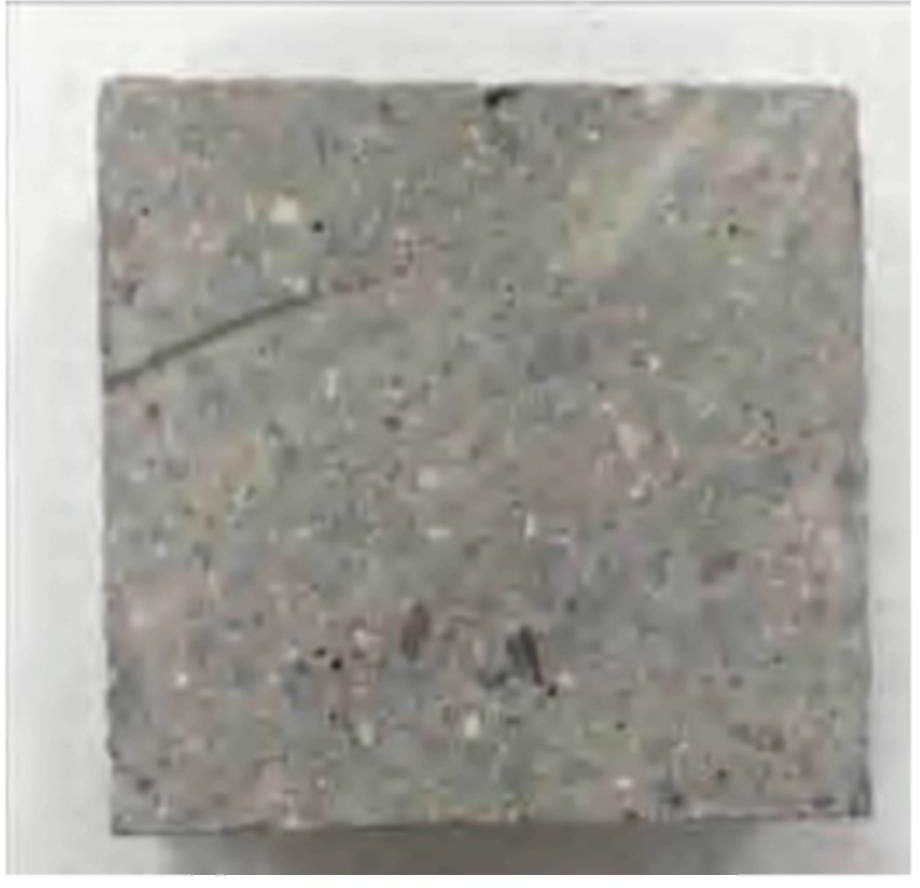

Из числа контрольных образцов бетонной смеси отбираются кубики, хранившиеся с соблюдением термо-влажностного режима не менее 7 суток. Полученные образцы бетона после распалубки и выдержки распиливаются фрезой на куски размером 25 x 60 x 60 мм (рисунок 1) для удобства работы с ними с использованием микроскопа.

Далее на выбранной поверхности одного из внутренних срезов (для предотвращения ошибочного анализа верхнего слоя кубика, в котором изменена структура цементного камня из-за т.н. известково-цементного молочка) путем последовательной шлифовки-полировки на абразивной бумаге различной зернистости (320, 400, 600, 1200) подготавливается поверхность исследуемого образца для микроскопических исследований. Время шлифовки составляет 3 минуты на каждом типе абразивной бумаги. Нагрузка на образец .

При проведении шлифовки необходимо очищать поверхность образца от грязи и частиц абразивной бумаги. После окончания процесса необходимо очистить поверхность при помощи губки или щетки под струей воды.

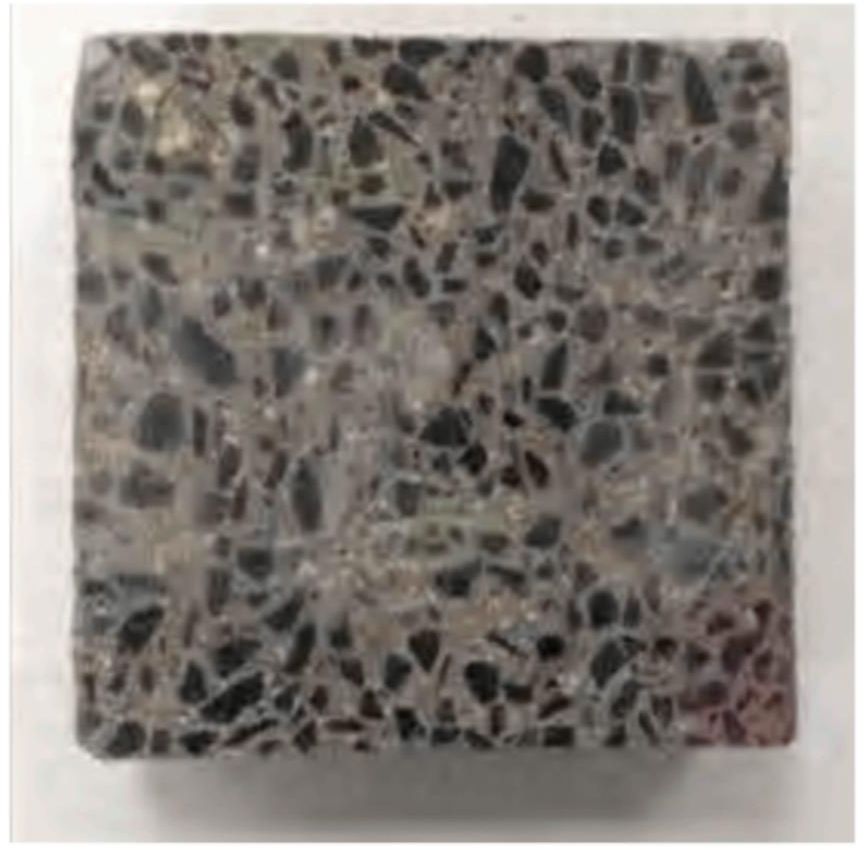

В результате операции шлифовки-полировки необходимо получить гладкую ровную поверхность образца, без трещин и сколов, которые могли бы внести погрешность при обсчете пористости в дальнейшем, которая пригодна для проведения микроскопических исследований. Поверхность после обработки приведена на рисунке 2.

На исследуемой поверхности должны быть отчетливо видны поры и воздушные пузырьки без видимых сколов их границ.

В ходе проведения подготовки и испытания образцов бетонов для исследования пористости используется следующая аппаратура и программные комплексы:

- Шлифовальный станок BuehlerMetaServ 2000 (или аналог) и расходные материалы в виде абразивной бумаги с зернистостью 320, 400, 600, 1200;

- Оптический микроскоп CarlZeissAxiovert 40MAT (или аналог);

- Программный комплекс для обработки электронных изображений ImageExpertPro;

- Программный продукт Windows ICE для построения панорамного изображения из фотографий, полученных на микроскопе (или аналог);

- Штангенциркуль;

- Металлическая линейка.

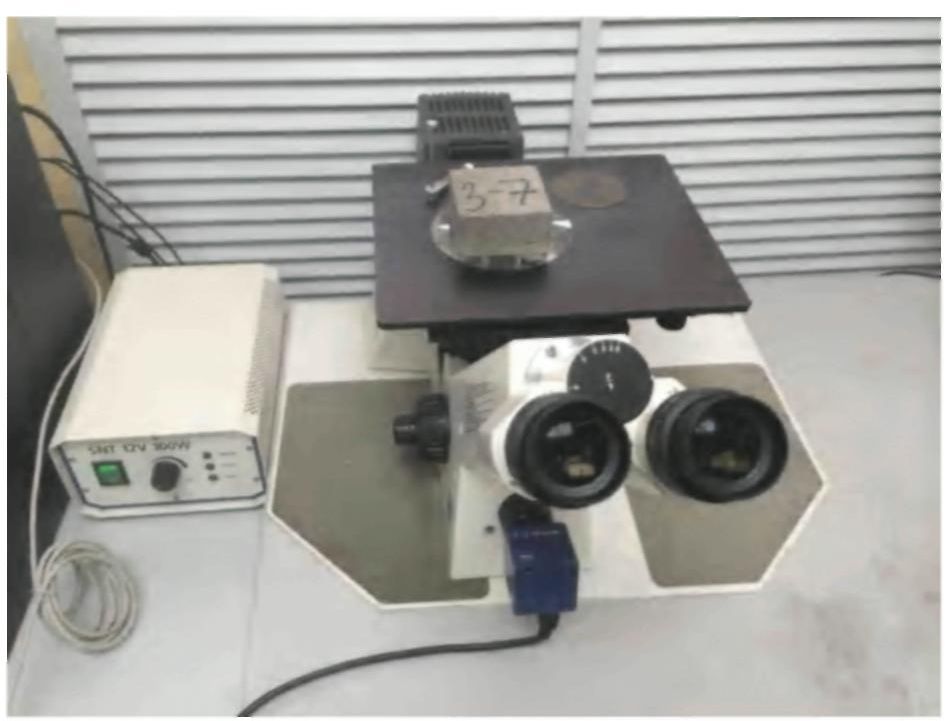

7.1 Для анализа пористости образцов бетонов используются цифровые изображения, полученные с помощью оптического микроскопа. Съемка на оптический микроскоп CarlZeiss (рисунок 3) осуществляется при увеличении 50.

Применение методических рекомендаций предусматривает использование аналогичных оптических микроскопов других видов и марок. Для получения необходимых цифровых изображений исследуемых образцов применяется оптический прибор со встроенной цифровой камерой, имеющий технические характеристики соответствующие таблице 1.

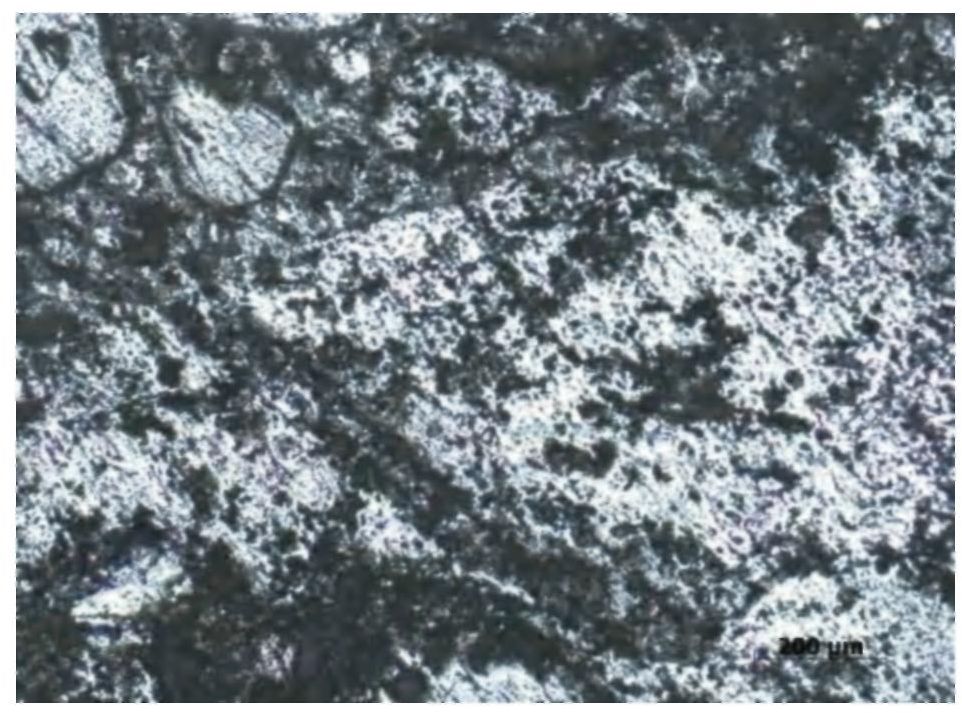

7.2 Далее при использовании цифровой камеры с помощью программного обеспечения AxioVisionAxiovert 40MAT получают цифровое изображение поверхности образца бетона, пример которого приведен на рисунке 4.

7.3 Для увеличения статистически обрабатываемой поверхности образца бетона с помощью специализированного программного продукта Windows ICE строится панорамное изображение поверхности. Пример панорамного изображения приведен на рисунке 5. Для составления этого панорамного изображения быть сделано не менее 200 снимков поверхности образца бетона.

8.1 Принцип выделения пор основан на выделении фрагментов изображения по резкости, так как поры при съемке оказывались "не в фокусе", то есть были нерезкими. На рисунке 6 показан результат применения фильтра по резкости в программе ImageExpertPro для обрабатываемого изображения. Нерезкие участки, которые и являются порами, выделены черным цветом.

8.2 При количественной обработке задается масштабный коэффициент. Масштабный коэффициент рассчитывается по следующей формуле (1):

где: K_M - масштабный коэффициент, мкм/пикс;

L - истинное расстояние между двумя точками на поверхности объекта, мкм;

l - расстояние L, измеренное по полученному изображению с микроскопа, пикс.

Истинное расстояние на поверхности образца измеряется с использованием физического эталона (объекта-микрометра) или при помощи иного измерительного прибора.

Полученный масштабный коэффициент необходимо задать в пункте меню "Масштаб" программы ImageExpertPro. Программный продукт позволяет обрабатывать несколько изображений одновременно и получать с них общую статистику данных, что удобно при обработке большого массива фотографий.

8.3 Проводится операция сегментации по цвету для выделения пор. Это необходимо для того, чтобы в дальнейшем с использованием программного обеспечения ImageExpertPro провести количественный обсчет элементов фотографии заданного цвета.

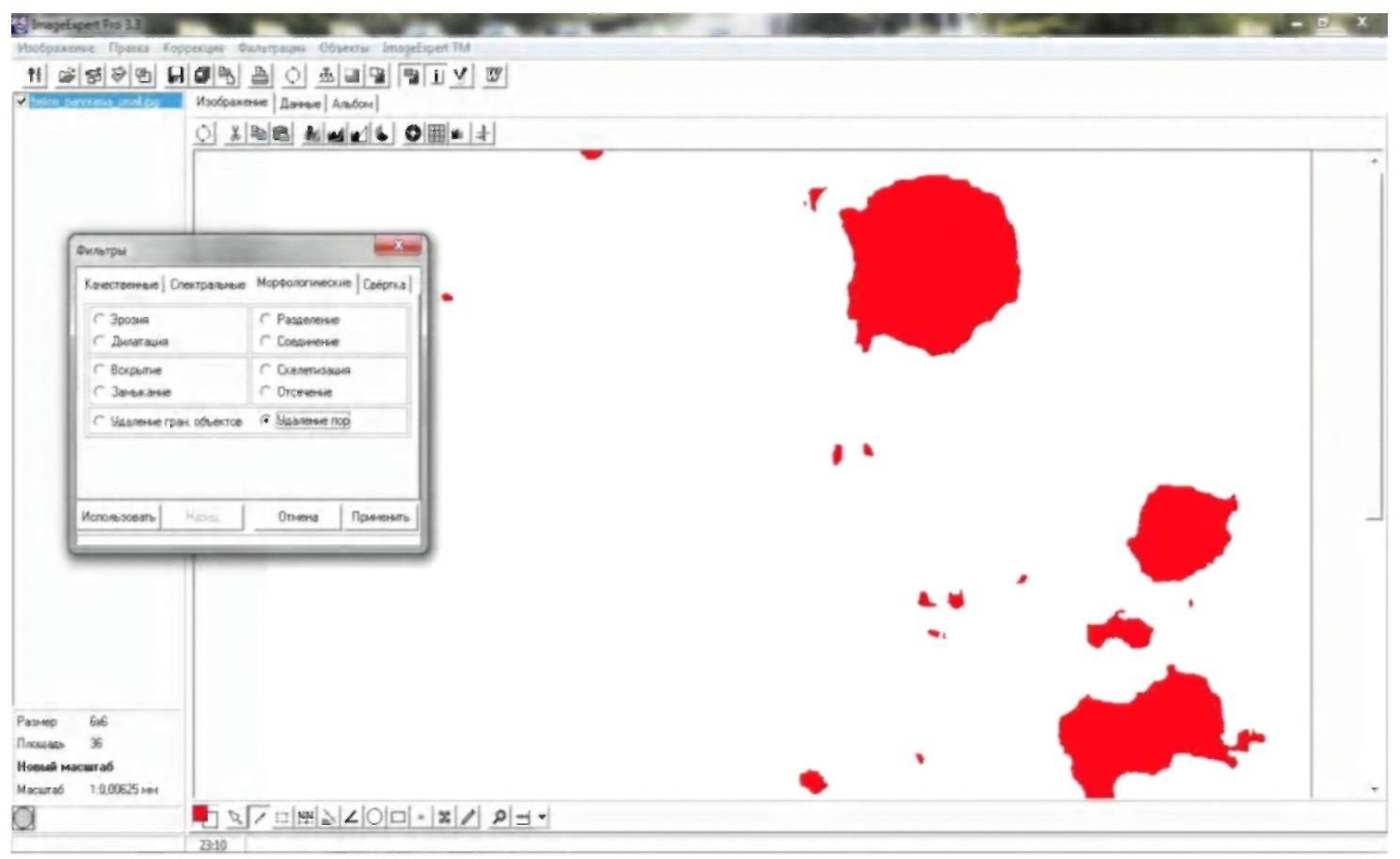

8.4 Далее применяется фильтр, который удаляет несплошности внутри выделенных участков пор. Также производится удаление граничных объектов, которые не участвуют в процессе расчета. Примеры изображений, обработанных с применением фильтров, приведены на рисунках 7 - 10.

8.5 После проведения подготовительных операций проводится обсчет элементов, выделенных по цвету. Расчет процентного содержания пор и их площади происходит автоматически.

Процентное соотношение пор вычисляется по формуле (2) в соответствии с ГОСТ 12730.4:

где: П - пористость, %;

S_Н - площадь, занимаемая порами на поверхности образца, мкм²;

S_ОБ - площадь поверхности образца, мкм².

Точность определения пористости для цементобетонных смесей с показателями воздушной пористости до 12% должна быть не ниже значений, приведенных в таблице 2.

Поверка и аттестация измерительного оборудования (как микроскопа, так и программного комплекса) должна производиться в соответствии с установленными требованиями не реже, чем один раз в год.

В связи с высоким уровнем травмоопасности на этапе пробоподготовки шлифов цементобетона, особенно на этапе резки, необходимо обеспечивать надежность крепления образцов в зажимные приспособления приборов.

При проведении всех работ необходимо использование средств индивидуальной защиты: халат, очки, перчатки, респираторы и т.п., в соответствии с требованиями ГОСТ 12.4.011-89 и ГОСТ 12.4.103-83.

Использование компьютеров и другой вычислительной техники необходимо обеспечить в соответствии с СанПиН 2.2.2.542-96 "Гигиенические требования к ВДТ и ПЭВМ".

Помещения, где проводятся работы, должны быть оснащены аптечкой первой помощи и углекислотными огнетушителями.

Изображения для обработки были получены с использованием оптического микроскопа. Ниже приведен пример процесса обработки одного изображения.

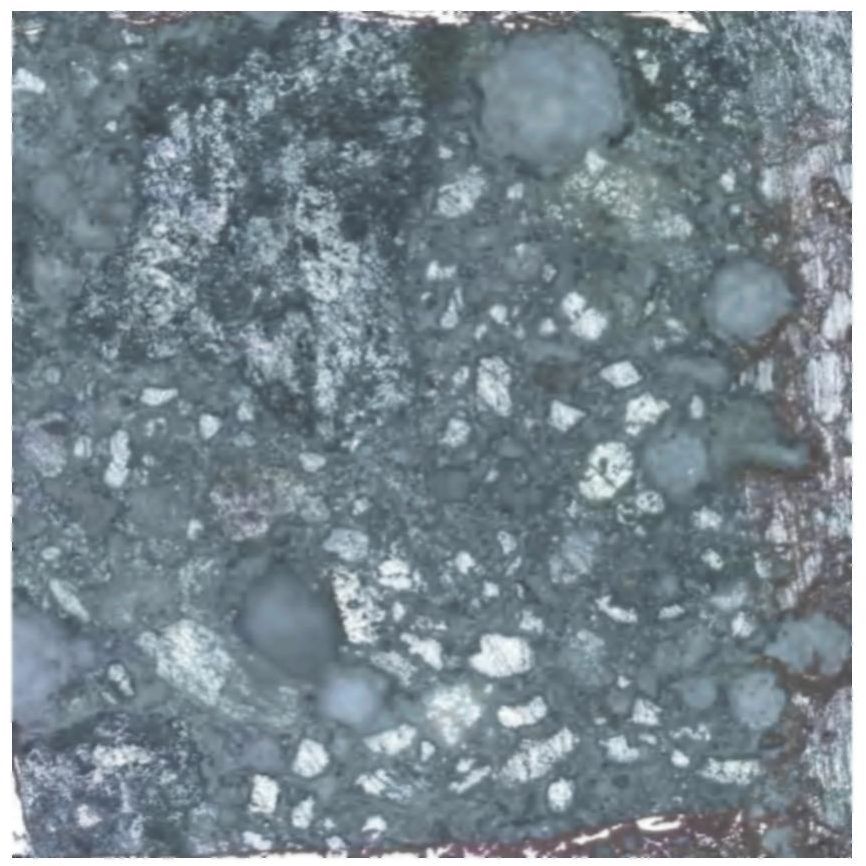

Первоначально были сделаны 203 снимка поверхности образца бетона, которые были объединены в панораму при помощи программного обеспечения Windows ICE. Панорама приведена на рисунке 5 методики, раздел VII.

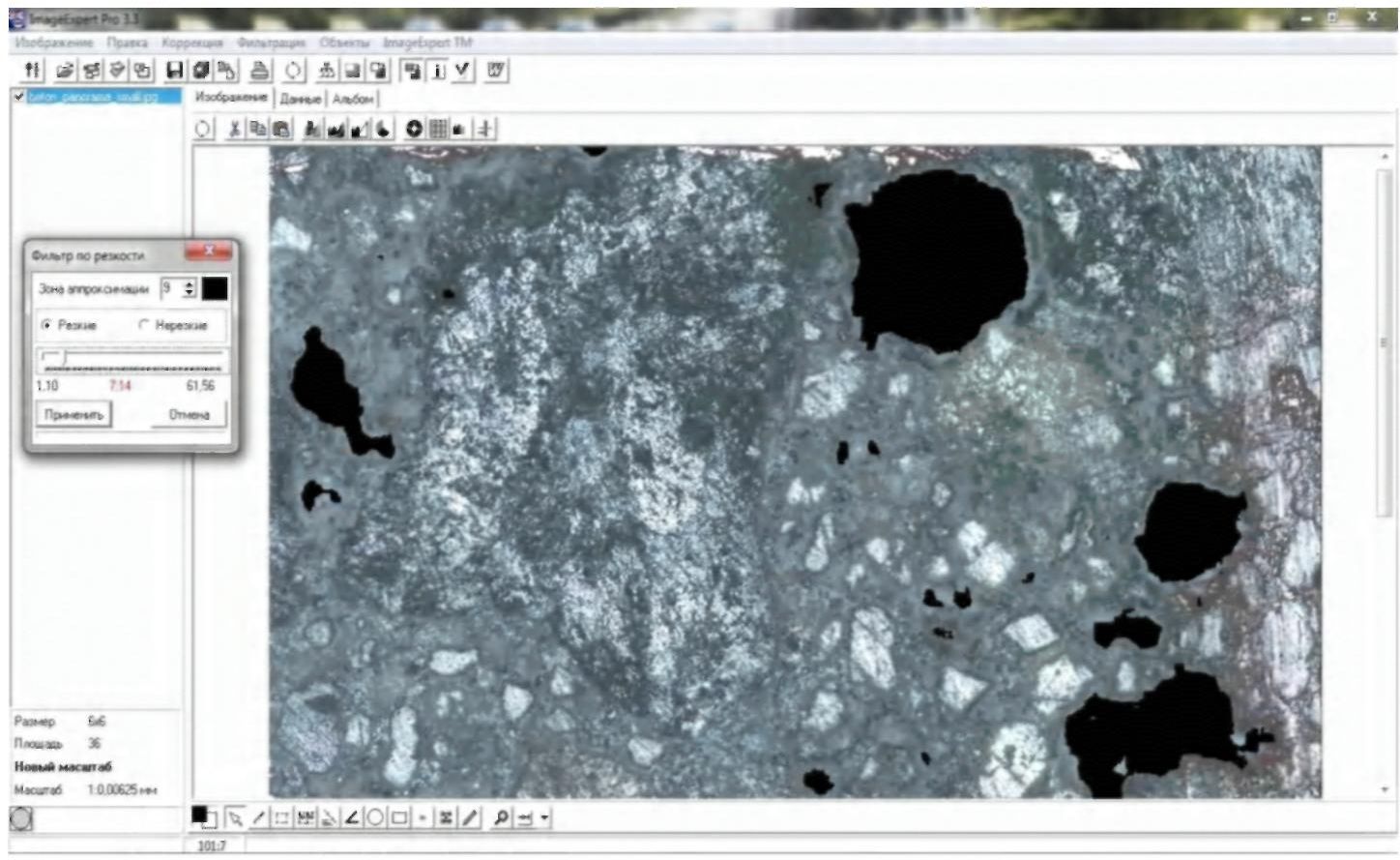

Принцип выделения пор основан на выделении фрагментов изображения по резкости, так как поры при съемке оказывались "не в фокусе", то есть были нерезкими. На рисунке 6 методики, раздел VII, показан результат применения фильтра по резкости в программе ImageExpertPro для обрабатываемого изображения. Нерезкие участки, которые и являются порами, выделены черным цветом. При количественной обработке задавался масштабный коэффициент, где 1 пикселю соответствует 0,00675 мм. Для вычисления масштабного коэффициента на каждом изображении поверхности бетона ставится размерная шкала в мкм с учетом используемого увеличения с использованием физического эталона (объекта-микрометра). Программный продукт позволяет обрабатывать несколько изображений одновременно и получать с них общую статистику данных, что удобно при обработке большого массива фотографий.

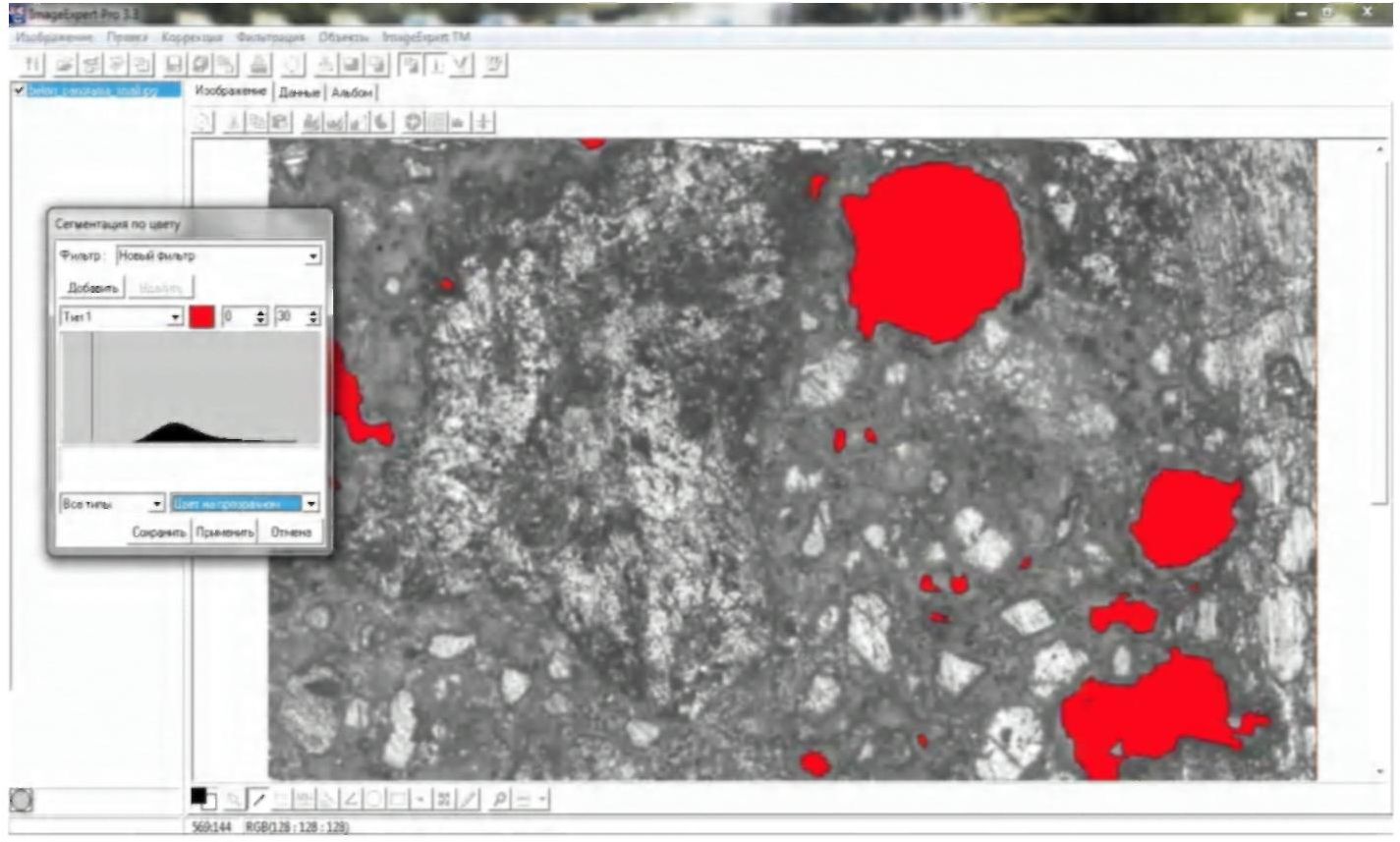

Далее производились операции сегментации по цвету для выделения пор, применялся фильтр удаления пор для устранения неоднородности внутри выделенных участков пор. Также производилось удаление граничных объектов, которые не участвуют в процессе расчета. Результаты применения этих фильтров приведены на рисунках 7, 8 и 9 методики, раздел VII.

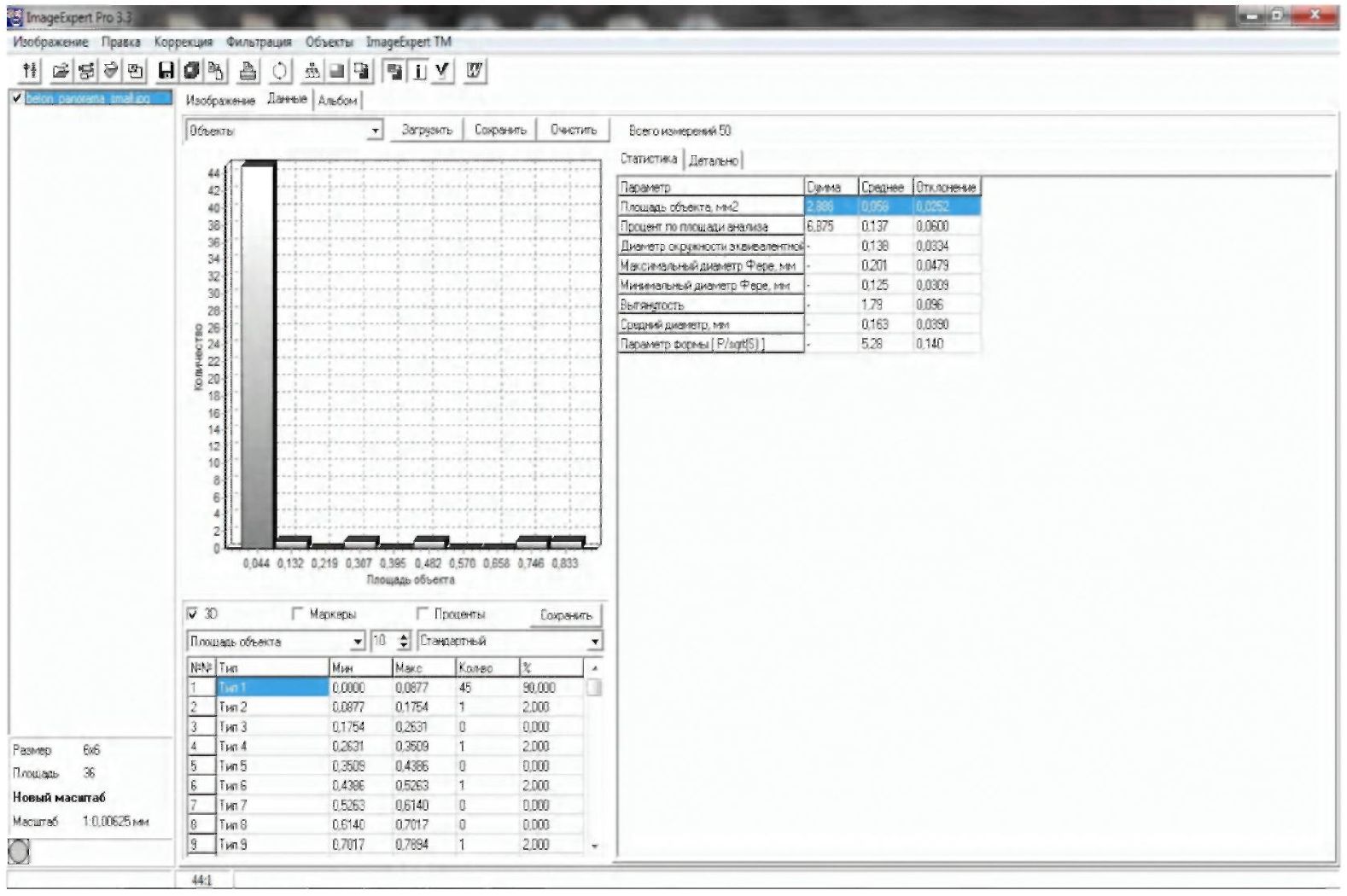

После проведения подготовительных операций происходит обсчет элементов, выделенных по цвету. В данном случае активный цвет красный. Согласно программному расчету поры занимают 6,88% от общей площади изображения (процент по площади анализа, рисунок 10 методики, раздел VII). Этот параметр характеризует объем открытых капиллярных пор в материале (в плоскости отшлифованного среза).

Для каждого типа материала бетона для уменьшения экспериментальной погрешности съемка проводится дважды. В результате для исследованного образца дорожного цементобетона средняя величина объема открытых пор в материале составила 7,33%.
