"ОДМ 218.6.009-2013. Отраслевой дорожный методический документ. Методические рекомендации по оценке безопасности движения при проектировании автомобильных дорог"
(издан на основании Распоряжения Росавтодора от 26.02.2013 N 234-р)

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Российский дорожный научно-исследовательский институт" (ФГУП "РОСДОРНИИ").

2 ВНЕСЕН Управлением эксплуатации автомобильных дорог Федерального дорожного агентства.

3 ИЗДАН на основании распоряжения Федерального дорожного агентства от 26.02.2013 N 234-р.

4 ИМЕЕТ РЕКОМЕНДАТЕЛЬНЫЙ ХАРАКТЕР.

5 ВВЕДЕН ВПЕРВЫЕ в развитие и дополнение положений ОДМ 218.4.005-2010 "Рекомендации по обеспечению безопасности движения на автомобильных дорогах".

1.1 Настоящий отраслевой методический документ (далее - методический документ) распространяется на вновь проектируемые, реконструируемые и капитально ремонтируемые автомобильные дороги.

1.2 Методический документ рекомендуется к использованию в проектных организациях при разработке проектов планировки территории для размещения автомобильной дороги, проектной и рабочей документации, а также при приемке автомобильных дорог в эксплуатацию.

В настоящем методическом документе использованы нормативные ссылки на следующие документы:

ТР ТС 014/2011 Технический регламент Таможенного союза "Безопасность автомобильных дорог"

ГОСТ Р 21.1101-2009 Система проектной документации для строительства. Основные требования к проектной и рабочей документации

ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования

ГОСТ Р 52398-2005 Классификация автомобильных дорог. Основные параметры и требования

ГОСТ Р 52399-2005 Геометрические элементы автомобильных дорог

СП 34.13330.2013 Автомобильные дороги (актуализированная редакция СНиП 2.05.02-85*)

В настоящем методическом документе применены следующие термины с соответствующими определениями:

3.1 безопасность дорожного движения (БДД): Состояние дорожного движения, отражающее степень защищенности его участников от дорожно-транспортных происшествий и их последствий.

3.2 максимальная безопасная скорость движения: Фактическая максимальная скорость движения одиночного легкового автомобиля, обеспеченная дорогой по условиям безопасности движения или взаимодействия автомобиля с дорогой на каждом участке (близка к скорости 85%-й обеспеченности).

3.3 обеспечение безопасности дорожного движения: Деятельность, направленная на предупреждение причин возникновения дорожно-транспортных происшествий, снижение тяжести их последствий.

3.4 оценка безопасности движения при проектировании дорог: Элемент технологического процесса проектирования автомобильных дорог, направленный на обеспечение согласованности проектирования и прогнозируемого поведения водителя в целях минимизации риска возникновения дорожно-транспортных происшествий и тяжести их последствий на стадии эксплуатации автомобильных дорог.

3.5 плавность трассы автомобильной дороги: Пространственное сочетание параметров геометрических элементов плана, продольного и поперечного профилей трассы, обеспечивающее равномерный режим движения автомобиля с максимальной безопасной скоростью движения, оптимальные условия зрительного восприятия водителем параметров дороги и безопасность движения (для оценки плавности трассы используют ряд методов: оценку плавности построением линейных графиков скорости движения, графиков изменения кривизны, перспективных изображений участков дороги).

3.6 поведение водителя в дорожном движении: Целенаправленная система последовательно выполняемых действий водителя, осуществляемых как единство психических (при восприятии дорожных условий) и исполнительных действий (по управлению автомобилем) в дорожно-транспортной обстановке для безопасного достижения цели поездки с желаемой скоростью движения.

3.7 потребительские свойства автомобильной дороги:

Характеристики автомобильной дороги, определяющие совокупность показателей, влияющих на эффективность и безопасность работы транспортных средств, отражающих интересы пользователей и степень влияния на окружающую среду.

3.8 проект планировки территории для размещения автомобильной дороги: Документация по планировке территории, подготавливаемая в целях устойчивого развития территорий, включая строительство и размещение линейных объектов автомобильных дорог. Состоит из основных частей (в том числе чертежей и линий, обозначающих проект планировки территории дороги, их характеристик и параметров) и материалов по обоснованию проекта.

3.9 проектирование автомобильной дороги: Производственный процесс, состоящий из комплекса проектно-конструкторских работ и экономических расчетов и осуществляемый по материалам инженерных изысканий.

3.10 расчетная скорость: Скорость для определения геометрических характеристик автомобильной дороги, при которых отсутствует недопустимый риск дорожно-транспортного происшествия (безопасности дорожного движения). Зависит от параметров геометрических элементов плана, продольного и поперечного профилей трассы, ровности и сцепных качеств покрытия проезжей части. При проектировании автомобильных дорог определяется расчетом.

3.11 скорость 85%-й обеспеченности: Ожидаемая скорость транспортного потока в свободных условиях, с которой двигаются 85% автомобилей из состава транспортного потока при мокром состоянии покрытия проезжей части.

3.12 согласованность проектных решений: Проектное решение или конфигурация проектной линии в плане и продольном профиле дороги, которые не нарушают ожидаемого восприятия водителями условий движения или возможность большинства водителей безопасно управлять автомобилем с выбранной скоростью на всем протяжении проектируемой дороги.

3.13 стадии проектирования автомобильной дороги: Последовательность разработки установленных видов документации в процессе проектирования дороги (проекта планировки территории под размещение дороги, проектной документации, рабочей документации).

3.14 компенсация ошибок водителей при проектировании дорог: Снижение тяжести последствий дорожно-транспортных происшествий и профилактика возникновения опасных участков, достигаемые средствами инженерного оборудования дорог (при возникновении происшествий) и исключением неблагоприятных сочетаний параметров их геометрических элементов (в целях снижения вероятности ошибок водителей и сокращения риска происшествий).

3.15 уровень безопасности дорожного движения: Критерий оценки степени защищенности участников дорожного движения от дорожно-транспортных происшествий и их последствий.

3.16 характерный участок дороги: Участок проектируемой дороги, на протяжении которого основные элементы, параметры и характеристики остаются неизменными.

Другие термины, использованные в настоящем методическом документе соответствуют терминам, приведенным в Техническом регламенте Таможенного союза "Безопасность автомобильных дорог" и технической литературе, указанной в библиографии.

4.1 В настоящем методическом документе учтены поправки к Европейскому соглашению о международных магистралях (СМА) [1], основные положения Директивы 2008/96/ЕС по обеспечению безопасности дорожного движения [2] и Технического регламента Таможенного союза "Безопасность автомобильных дорог" (ТР ТС 014/2011), и он может быть использован для оценки показателей аварийности при проведении аудита и проверок безопасности дорожного движения. Методический документ развивает и дополняет положения рекомендаций [3] в части, касающейся оценки безопасности дорожного движения при проектировании нового строительства, реконструкции, капитального ремонта автомобильных дорог и гармонизации этой оценки с методами, принятыми в международной практике.

4.2 Оценку БДД в проектах нового строительства, реконструкции, капитального ремонта автомобильных дорог рекомендуется проводить в целях минимизации риска дорожно-транспортных происшествий (ДТП), предотвращения возникновения потенциально опасных участков и мест концентрации ДТП на стадии эксплуатации.

4.3 При проектировании автомобильных дорог оценку БДД следует проводить на стадиях, предусмотренных Градостроительным кодексом Российской Федерации [4], постановлением Правительства Российской Федерации [5], ГОСТ Р 21.1101-2009:

- подготовки проекта планировки территории для размещения автомобильной дороги;

- подготовки проектной документации;

- подготовки рабочей документации и приемки автомобильной дороги в эксплуатацию.

4.4 К критериям оценки безопасности движения на проектируемой автомобильной дороге рекомендуется относить:

- плавность трассы и однородность параметров проектируемой дороги (с учетом их влияния на режимы и безопасность движения автомобилей);

- соответствие расчетной скорости максимальной безопасной скорости движения;

- степень постоянства в поведении водителя при проезде смежных характерных участков дороги;

- степень компенсации ошибок водителя;

- уровень потребительских свойств.

4.5 Степень соответствия указанных критериев требованиям безопасности дорожного движения устанавливают по методу уровней БДД [6, 7] (раздел 6) с использованием соответствующих расчетных показателей (таблица 1).

4.6 Проектируемая автомобильная дорога на всем протяжении должна обеспечивать расчетный уровень БДД в соответствии с требованиями раздела 7 настоящего методического документа, в котором изложен порядок проведения оценки безопасности дорожного движения с учетом стадий проектирования.

5.1.1 На стадии подготовки проекта планировки территории для размещения автомобильной дороги, предусмотренной Градостроительным кодексом Российской Федерации [4] и Порядком подготовки документации по планировке территории, предназначенной для размещения автомобильных дорог федерального значения [8], при сравнении вариантов трассы рекомендуется проводить оценку БДД по критерию плавности трассы автомобильной дороги.

В качестве показателя, характеризующего влияние плавности трассы проектируемой автомобильной дороги на режимы, безопасность движения автомобилей и уровень надежности работы водителей рекомендуется использовать коэффициент вариации максимальной безопасной скорости движения C_v.

5.1.2 Для оценки безопасности движения по критерию плавности трассы автомобильной дороги строят линейные графики коэффициентов вариации максимальной безопасной скорости.

Линейный график коэффициентов C_v строят с использованием линейного графика коэффициентов вариации максимальной безопасной скорости движения на основе данных расчета итоговых коэффициентов обеспеченности расчетной скорости по нормам [9].

Для построения линейного графика коэффициентов вариации максимальной безопасной скорости движения на каждом километровом участке проектируемой дороги вычисляют коэффициент C_v по формуле

где - средневзвешенная максимальная безопасная скорость движения, определяемая по формуле (2), км/ч;

- среднеквадратичное отклонение максимальной безопасной скорости движения, определяемое по формуле (3), км/ч.

5.1.3 Средневзвешенную максимальную безопасную скорость движения на рассматриваемом километровом участке дороги вычисляют по формуле

где - максимальная безопасная скорость движения на однородных по условиям движения участках дороги, в пределах которых ни один из частных коэффициентов обеспеченности расчетной скорости не меняет своего значения (по линейному графику максимальной безопасной скорости движения V_бmax [9]), км/ч;

n - количество однородных по условиям движения участков в пределах километрового участка дороги, шт.;

L_уч - фактическая длина участка дороги между соседними километровыми знаками 6.13 по ГОСТ Р 52290-2004, км;

- количество однородных по условиям движения участков дорог, шт.

5.1.4 Среднеквадратичное отклонение максимальной безопасной скорости движения на рассматриваемом километровом участке дороги вычисляют по формуле

где m - количество створов оценки максимальной безопасной скорости движения с расчетным расстоянием, равным 200 м, между смежными точками на линейном графике скорости.

5.1.5 Для построения линейного графика максимальной безопасной скорости движения на однородных по условиям движения участках проектируемой дороги определяют значение V_бmax по формуле

где 120 - базовая расчетная скорость движения, км/ч;

- итоговый коэффициент обеспеченности расчетной скорости на рассматриваемом однородном по условиям движения участке дороги, доли ед.

5.1.6 При расчете показателя на стадии подготовки проекта планировки территории рекомендуется учитывать следующие параметры проектируемой автомобильной дороги:

- интенсивность движения при коэффициенте загрузки менее 0,2 [9];

- число полос движения;

- ширину основной укрепленной поверхности проезжей части и ширину обочин;

- габариты мостов и путепроводов;

- ширину разделительной полосы;

- радиусы кривых в плане;

- продольные уклоны и видимость поверхности дороги.

Значения частных коэффициентов обеспеченности расчетной скорости K_рс, учитывающих влияние указанных параметров на скорость движения, устанавливают в соответствии с нормами [9].

5.1.7 Коэффициент C_v допускается устанавливать и на основе других расчетных методов в соответствии с действующими отраслевыми методическими документами, регламентирующими способы получения эпюры скорости движения легковых автомобилей 85%-й обеспеченности в свободных условиях движения транспортного потока V_85%.

5.1.8 Оценку соответствия плавности трассы проектируемой автомобильной дороги требованиям безопасности дорожного движения проводят по методу уровней БДД в соответствии с подразделом 7.2 настоящего методического документа.

5.2.1 На стадии подготовки проектной документации следует проводить оценку БДД по критерию соответствия расчетной скорости максимальной безопасной скорости движения.

В качестве расчетного показателя по данному критерию оценки БДД рекомендуется использовать коэффициент .

5.2.2 Для определения коэффициента по протяженности проектируемой автомобильной дороги строят линейный график итоговых коэффициентов обеспеченности расчетной скорости.

5.2.3 Величину V_85% на однородных по условиям участках проектируемой автомобильной дороги определяют по данным линейного графика итоговых коэффициентов обеспеченности расчетной скорости по следующей формуле:

При расчете коэффициента помимо параметров геометрических элементов плана, продольного и поперечного профилей автомобильной дороги, интенсивности движения для коэффициента загрузки менее 0,2 рекомендуется учитывать прогнозируемые показатели продольной ровности покрытия проезжей части, коэффициент сцепления колеса автомобиля с покрытием (при мокром состоянии покрытия проезжей части).

Значения частных коэффициентов обеспеченности расчетной скорости K_рс, учитывающие влияние указанных дополнительных факторов, устанавливают в соответствии с нормами [9].

5.2.4 Соотношение максимальной безопасной скорости V_бmax и скорости движения 85%-й обеспеченности имеет следующий вид:

Учитывая, что V_85%, имеет близкие значения с максимальной безопасной скоростью движения в свободных условиях в инженерных расчетах для оценки согласованности проектных решений и поведения водителя в дорожном движении допускается использовать показатель V_бmax.

5.2.5 Оценку соответствия расчетной и максимальной безопасной скорости движения требованиям безопасности дорожного движения проводят по методу уровней БДД в соответствии с пунктом 7.3.3 настоящего методического документа.

5.3.1 На стадии подготовки проектной документации следует проводить оценку БДД по критерию степени постоянства поведения водителя при движении на смежных характерных участках проектируемой дороги.

В качестве расчетного показателя по данному критерию оценки БДД рекомендуется использовать коэффициент безопасности K_б [3, 10].

5.3.2 Для определения коэффициента K_б на смежных характерных участках проектируемой трассы строят линейный график коэффициентов безопасности.

Линейный график коэффициентов K_б строят по данным эпюры максимальной безопасной скорости движения в соответствии с нормами [10].

5.3.3 Величину коэффициента K_б определяют как отношение максимальных безопасных скоростей движения, обеспечиваемых геометрическими элементами на смежных элементах трассы, по формуле

где V_уч - максимальная безопасная скорость движения на рассматриваемом элементе плана или продольного профиля (по линейному графику V_бmax [9]), км/ч;

V_вх - максимальная безопасная скорость движения въезда на рассматриваемый элемент плана или продольного профиля с предшествующего участка (по линейному графику V_бmax [9]), км/ч.

5.3.4 Оценку соответствия степени постоянства в поведении водителя при движении на смежных однородных по условиям движения участках проектируемой трассы требованиям безопасности дорожного движения проводят по методу уровней БДД в соответствии с пунктом 7.3.4 настоящего методического документа.

5.4.1 На стадии подготовки проектной документации следует проводить оценку БДД по критерию степени компенсации ошибок водителей параметрами и инженерным оборудованием проектируемой автомобильной дороги.

В качестве расчетного показателя по данному критерию оценки БДД рекомендуется использовать значение итоговых коэффициентов аварийности K_ит [3, 7, 11].

5.4.2 Для оценки степени компенсации ошибок водителей параметрами и инженерным оборудованием проектируемой автомобильной дороги строят линейный график итоговых коэффициентов аварийности.

Линейный график итоговых коэффициентов аварийности K_ит строят в соответствии с требованиями норм [10].

5.4.3 Итоговые коэффициенты аварийности на однородных по условиям участках проектируемой автомобильной дороги устанавливают по следующей формуле:

где K₁, K₂, K₃, ..., K_N - частные коэффициенты аварийности, учитывающие влияние факторов дорожных условий на показатель риска ДТП с пострадавшими по отношению к риску ДТП с пострадавшими для условий, принятых за эталонные, доли ед. (приложение А, таблица А.1);

N - количество частных коэффициентов аварийности, шт.

В расчетах с использованием формулы (7) допускается при определении показателя K_ит на однородных по условиям участках дороги использовать не более шести частных коэффициентов аварийности, имеющих наибольшие значения.

5.4.4 При построении линейного графика итоговых коэффициентов аварийности следует учитывать зоны влияния элементов дороги по таблице 2.

5.4.5 Оценку соответствия степени компенсации ошибок водителя проектируемой автомобильной дороги требованиям безопасности дорожного движения проводят по методу уровней БДД в соответствии с пунктом 7.3.6 настоящего методического документа.

5.5.1 После стадии разработки рабочей документации и выполнения дорожных работ при вводе автомобильной дороги (участков дороги) в эксплуатацию следует проводить оценку БДД по критерию уровня потребительских свойств, обеспечиваемых автомобильной дорогой.

В качестве расчетного показателя, определяющего уровень потребительских свойств проектируемой автомобильной дороги, влияющих на безопасность дорожного движения и удобство работы водителей, рекомендуется использовать средневзвешенную величину обобщенного показателя качества и состояния дороги [9].

5.5.2 Для оценки БДД по данному критерию строят линейный график средневзвешенных значений обобщенного показателя качества и состояния дороги по данным линейного графика оценки транспортно-эксплуатационного состояния дороги.

5.5.3 Величину показателя на каждом километровом участке вводимой в эксплуатацию дороги определяют на основе данных приемочной диагностики по формуле

где , ..., - обобщенный показатель качества и состояния дороги на характерных участках в границах соответствующих километровых участков дороги, доли ед.;

L₁, ..., L_n - длина характерных участков дороги, м;

L_уч - фактическая длина участка дороги между соседними километровыми знаками 6.13, м.

5.5.4 Обобщенный показатель качества и состояния дороги на характерных участках автомобильных дорог определяют в соответствии с нормами [9] по следующей формуле:

где - комплексный показатель транспортно-эксплуатационного состояния дороги;

K_об - показатель инженерного оборудования дороги;

K_э - показатель уровня эксплуатационного содержания дороги.

5.5.5 Оценку соответствия уровня потребительских свойств, обеспечиваемых вводимой в эксплуатацию автомобильной дорогой, требованиям безопасности дорожного движения проводят по методу уровней БДД в соответствии с пунктом 7.3.6 настоящего методического документа.

6.1 Соответствие проектов автомобильных дорог требованиям безопасности дорожного движения рекомендуется оценивать по уровню БДД, прогнозируемому на стадии их эксплуатации, который определяется параметрами геометрических элементов проектируемой дороги, сочетанием элементов дороги в плане и продольном профиле, транспортно-эксплуатационным состоянием дороги, уровнем инженерного оборудования и элементов обустройства.

В инженерных расчетах различают четыре качественных уровня БДД: высокий, допустимый, предельный и низкий [6, 7].

6.1.1 Высокий уровень БДД наблюдается на участках автомобильных дорог, имеющих высокие и однородные по протяженности показатели потребительских свойств. При высоком уровне БДД работа водителей с наибольшей вероятностью характеризуется функциональным комфортом, оптимальной напряженностью, высокой работоспособностью и надежностью. Этот уровень БДД соответствует минимальным значениям показателей риска и тяжести последствий дорожно-транспортных происшествий (в пределах фонового уровня, не зависящего от дорожных условий).

6.1.2 Допустимый уровень БДД наблюдается на участках автомобильных дорог, отдельные параметры которых имеют отклонения от характерных для высокого уровня БДД, не оказывающие существенного влияния на снижение потребительских свойств дорог. При этом уровне БДД вероятность работы водителей в состоянии функционального комфорта составляет не менее 85%. Длительность периода оптимальной работоспособности водителя не менее 3 ч непрерывной работы. Этот уровень БДД практически исключает на проектируемой дороге наличие потенциально опасных участков, которые на стадии ее эксплуатации могут способствовать возникновению ДТП.

6.1.3 Предельный уровень БДД наблюдается на участках автомобильных дорог, имеющих предельные по условиям безопасности дорожного движения отклонения потребительских свойств автомобильных дорог от характерных для высокого уровня БДД. Предельный уровень БДД характеризуется снижением надежности работы водителей до 60 - 85%. Длительность периода оптимальной работоспособности водителя находится в пределах 2 ч непрерывной работы. Этот уровень БДД характеризуется наличием на проектируемой дороге отдельных участков, которые на стадии ее эксплуатации могут привести к возникновению малоопасных участков концентрации ДТП.

6.1.4 Низкий уровень БДД наблюдается на участках автомобильных дорог, имеющих низкие потребительские свойства и (или) высокую их неоднородность, способствующие резкому снижению удобства и надежности работы водителей, которая составляет менее 60%. Длительность периода оптимальной работоспособности водителя менее 2 ч непрерывной работы. Этот уровень БДД свидетельствует о наличии на проектируемой дороге опасных участков, которые на стадии ее эксплуатации с высокой вероятностью приведут к возникновению опасных и очень опасных участков концентрации ДТП, будут способствовать совершению ДТП с наибольшей тяжестью последствий, частыми нарушениями водителями правил дорожного движения.

6.2 Расчетные значения показателя риска ДТП с пострадавшими на много- и двухполосных дорогах (таблица 3), соответствующие различным уровням БДД на участках проектируемой автомобильной дороги, приведены в таблице 4.

6.3 Ожидаемый уровень БДД на участках много- и двухполосных автомобильных дорог при оценке безопасности дорожного движения проектов нового строительства, реконструкции и капитального ремонта рекомендуется определять по таблице 5 с использованием показателей, методика расчета которых изложена в разделе 5 настоящего методического документа. Примеры оценки уровней БДД на стадиях подготовки инженерного проекта и подготовки проекта планировки территории для размещения автомобильной дороги приведены в приложении Б.

Примечания

1 Оценку БДД на проектируемых автомобильных дорогах обычного типа категории IV - V по ГОСТ Р 52399-2005 с использованием расчетных показателей допускается не проводить.

2 Значения расчетных показателей, соответствующие допустимому и высокому уровням БДД, рекомендуется выбирать с учетом категории проектируемой автомобильной дороги по таблицам 8 - 12.

В проектах капитального ремонта участков многополосных автомобильных дорог без разделительной полосы при сохранении существующего поперечного профиля дороги ожидаемый уровень БДД на участках проектируемой автомобильной дороги рекомендуется определять по таблице 6.

6.4 Область применения уровней БДД на различных стадиях проектирования автомобильных дорог приведена в таблице 7.

Примечание - Стадия подготовки проекта планировки территории для размещения автомобильной дороги устанавливается техническим зданием на объекты капитального строительства в установленном порядке.

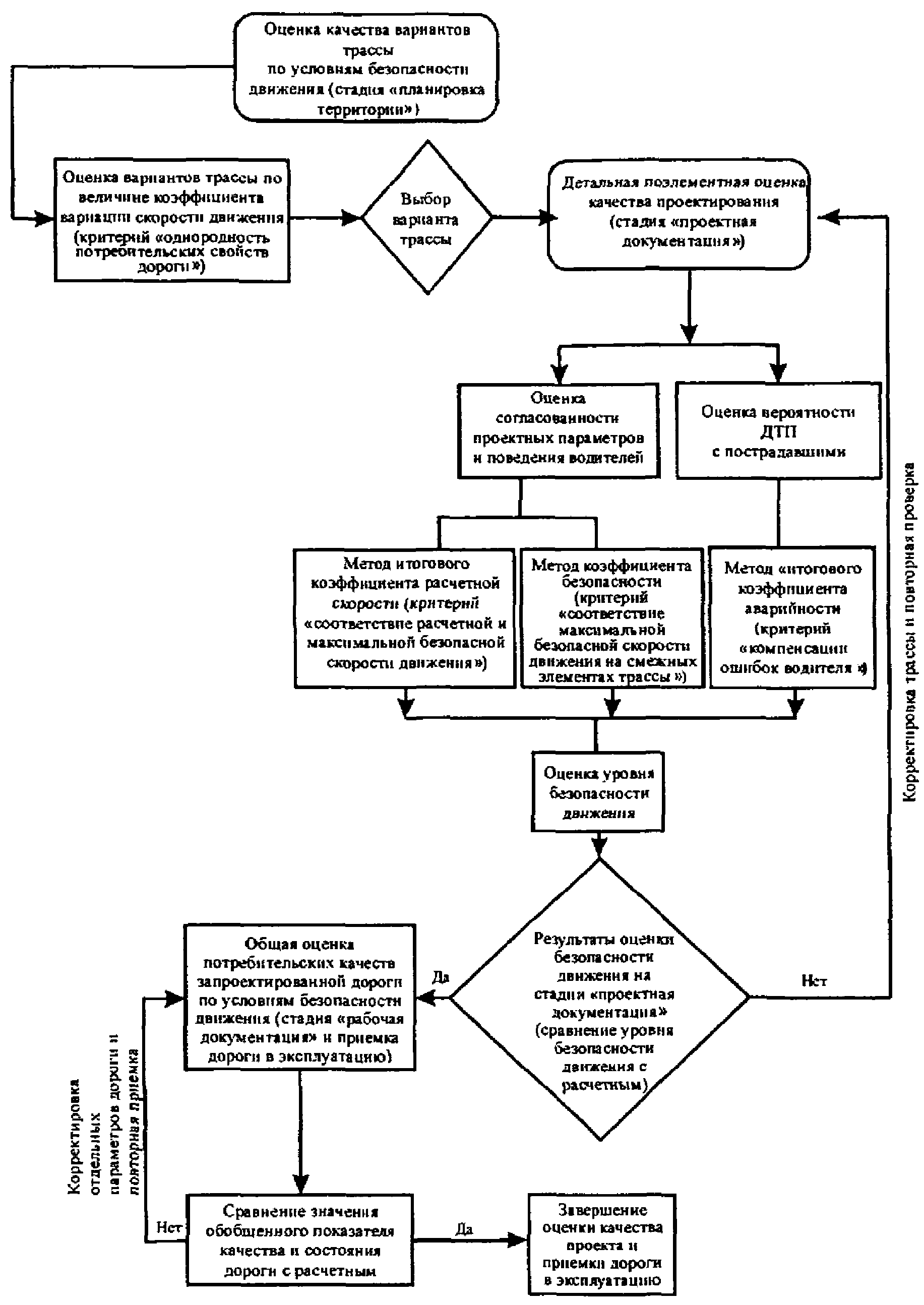

7.1.1 Общая блок-схема оценки БДД при проектировании автомобильных дорог с учетом стадий проектирования представлена на рисунке 1.

7.1.2 Указанная система оценки безопасности движения при проектировании дорог в целом соответствует международной практике, учитывает особенности стадий проектирования дорог, принятые в Российской Федерации, и основывается на использовании группы расчетных показателей, которые представлены в разделе 5 настоящего методического документа.

7.2.1 Согласно отечественным нормам, материалы по обоснованию проекта планировки территории для размещения дороги включают выбор варианта трассы автомобильной дороги с учетом интенсивности движения, категории дороги, числа полос движения, параметров геометрических элементов плана и продольного профиля трассы, устройства пересечений и примыканий.

В качестве показателя для оценки сравниваемых вариантов трассы проектируемой дороги в соответствии с подразделом 5.1 настоящего методического документа используют коэффициент вариации максимальной безопасной скорости движения C_v.

7.2.2 В качестве расчетного при оценке качества вариантов проектов нового строительства и реконструкции автомобильных дорог на стадии подготовки проекта планировки территории для размещения автомобильной дороги рекомендуется использовать высокий уровень БДД.

В проектах реконструкции автомобильных дорог в стесненных условиях (горной местности, наличии застроенной территории), а также при капитальном ремонте дорог в качестве расчетного может использоваться допустимый уровень БДД.

Значения коэффициента вариации максимальной безопасной скорости движения C_v, соответствующие расчетным уровням безопасности движения для автомобильных дорог различных категорий, представлены в таблице 8.

Примечание - Расчетная протяженность последовательно расположенных участков трассы принята равной 200 м.

При сравнении вариантов трассы проектируемой дороги по коэффициенту C_v рекомендуется с использованием таблицы 8 определять протяженность участков проектируемой автомобильной дороги, соответствующих различным уровням БДД. Выбирают вариант проектируемой дороги, который на большей протяженности обеспечивает высокий уровень БДД, при этом не допускаются участки с низким уровнем БДД.

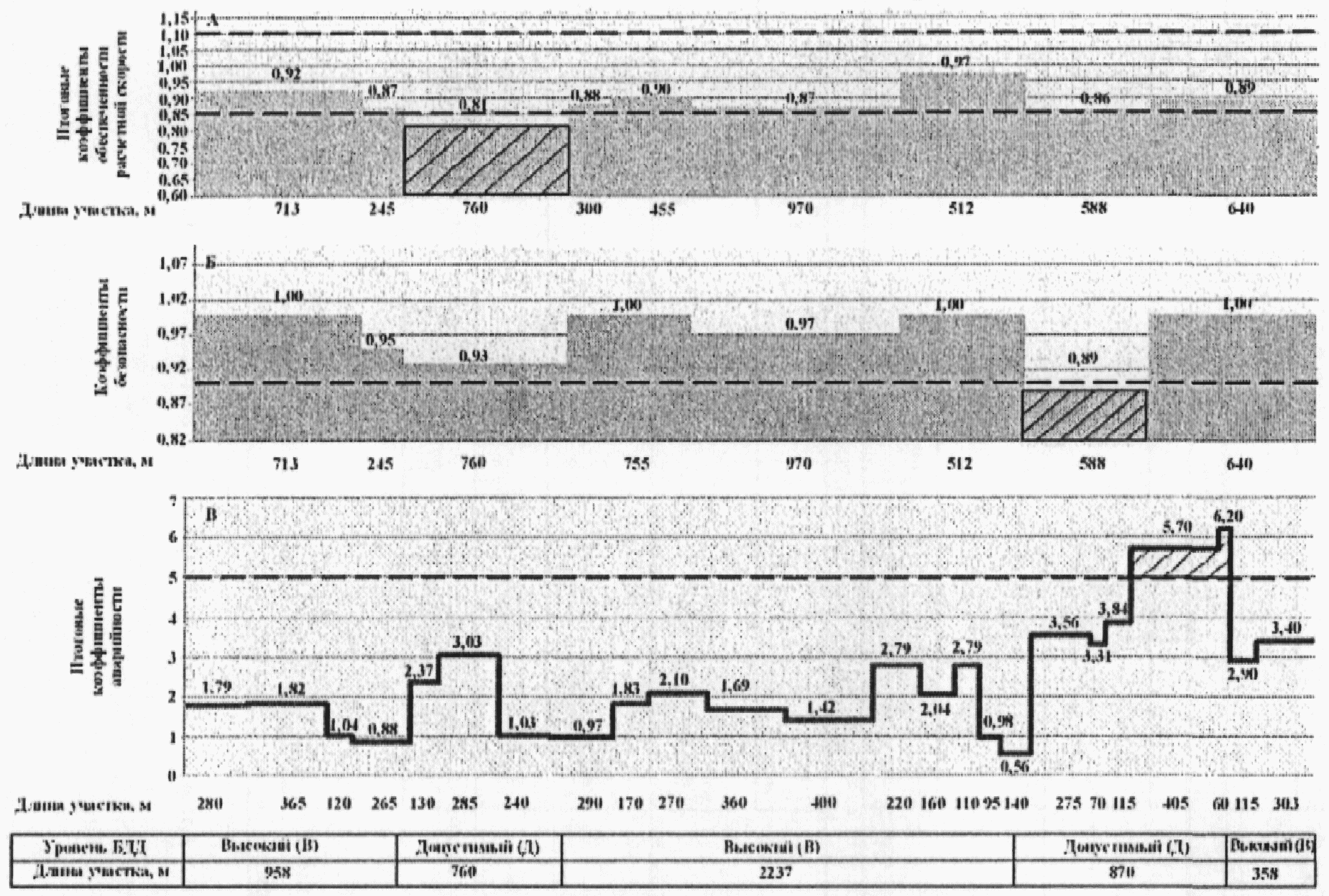

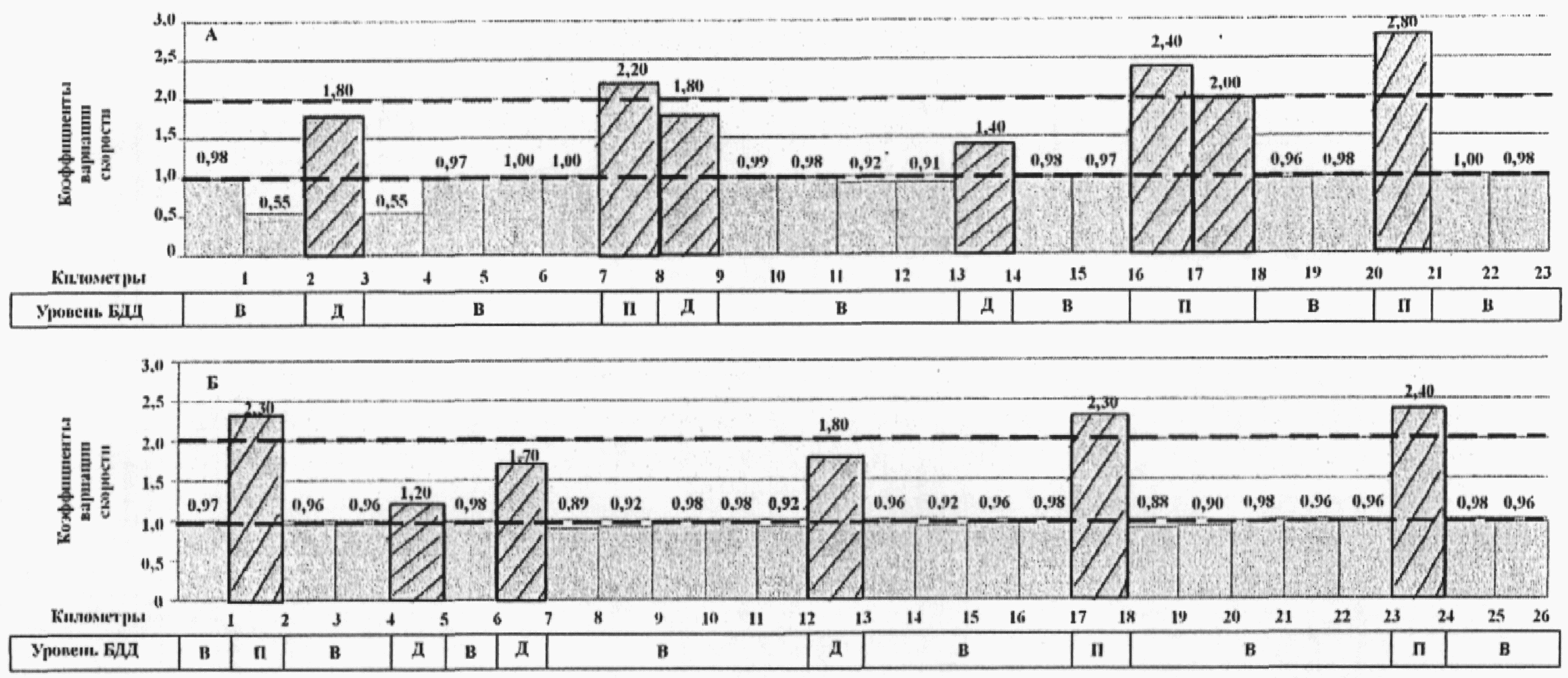

Например, при сравнении двух вариантов трассы (см. приложение Б, рисунок Б.3) следует выбрать вариант трассы 2, так как доля участков с высоким уровнем БДД составляет 80% от общей протяженности проектируемой дороги, соответственно по варианту трассы 1 - 70%, по варианту трассы 2 - 80%.

Установленный таким образом рекомендуемый вариант трассы проектируемой дороги имеет наименьшие значения расчетных показателей, указанных в таблице 8, что способствует сокращению социально-экономических потерь от ДТП при последующей эксплуатации дороги.

7.2.3 Оценку ожидаемого социально-экономического ущерба от ДТП при экономическом обосновании выбираемого варианта трассы допускается проводить по формуле

где - потери от одного ДТП с пострадавшими в году t_о [9], млн. р.;

n_t - количество ДТП с пострадавшими, прогнозируемое на проектируемой дороге в году t, шт.;

E - норма дисконта;

T - длительность периода сравнения вариантов трассы, годы.

Прогнозируемое в году t число ДТП с пострадавшими на рассматриваемой проектируемой дороге определяют по следующей формуле:

где z - показатель риска ДТП, число ДТП с пострадавшими на 1 млн. авт.-км (приложение Г);

N_t - расчетная интенсивность движения в году t, авт./сут;

L_Д - протяженность оцениваемого варианта трассы проектируемой дороги, км.

7.3.1 На стадии разработки проектной документации по выбранному варианту трассы при планировке территории качество проекта нового строительства и реконструкции дороги требует тщательной и углубленной оценки по критериям согласованности проектирования и поведения водителей [5] с использованием итогового коэффициента обеспеченности расчетной скорости и коэффициента безопасности, а также по критерию компенсации ошибок водителя по величине итогового коэффициента аварийности. Аналогичная проверка рекомендуется при оценке качества проектов капитального ремонта существующих дорог.

7.3.2 В качестве расчетного для оценки согласованности проектирования и поведения водителей в проектах нового строительства и реконструкции дорог рекомендуется рассматривать высокий уровень БДД, а для проектов капитального ремонта - не ниже допустимого уровня.

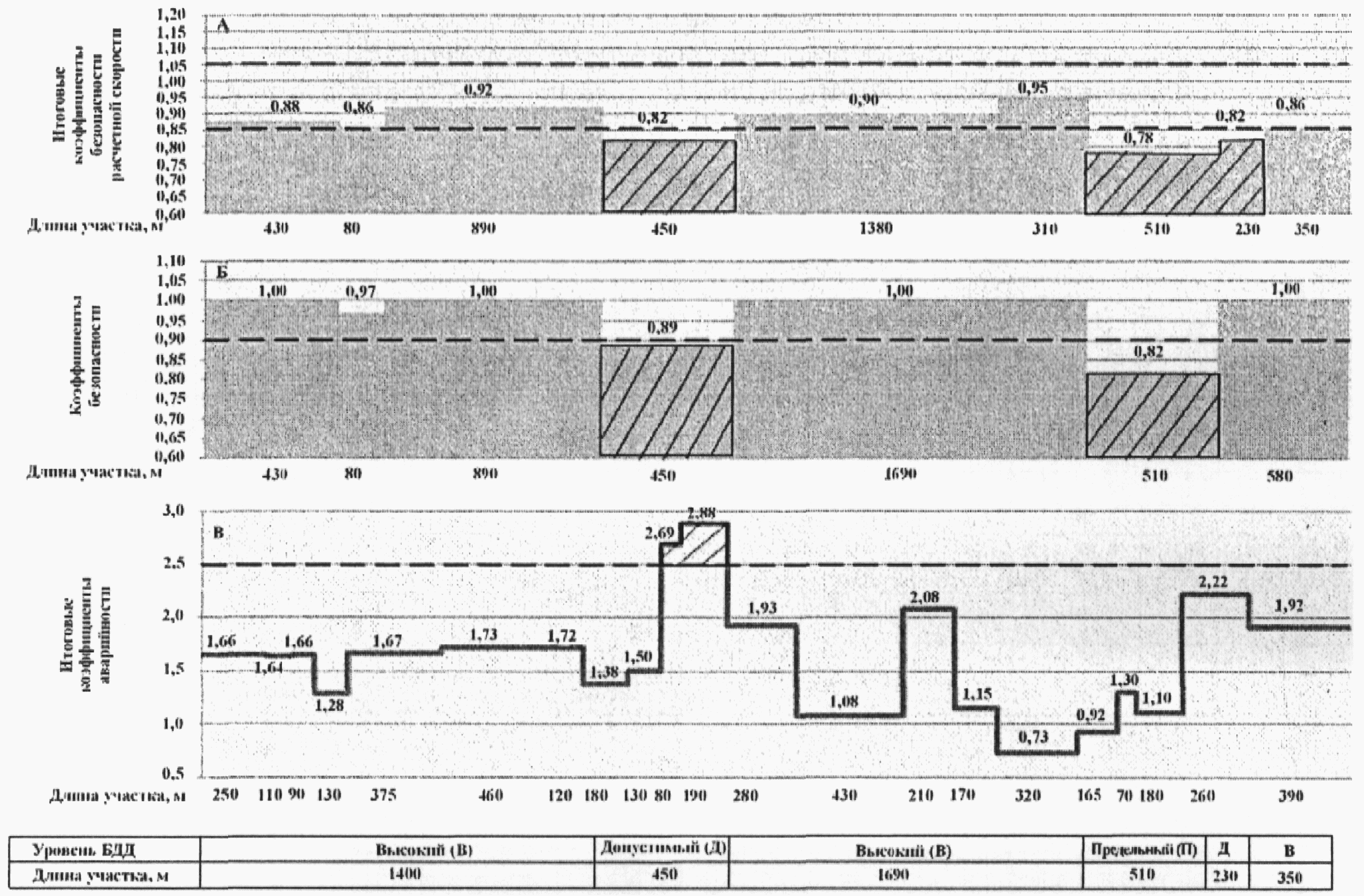

При этом рекомендуется обеспечить соответствие указанным уровням БДД одновременно двух критериев согласованности проектирования и поведения водителей (максимального значения итогового коэффициента обеспеченности расчетной скорости , K_б) и критерия компенсации ошибок водителя (по показателю K_ит). Порядок расчета указанных показателей приведен в подразделах 5.2 и 5.3 настоящего методического документа.

7.3.3 Уровень соответствия расчетной и максимальной безопасной скорости движения (или скорости 85%-й обеспеченности) оценивают в зависимости от величины показателя . С точки зрения обеспечения требуемого уровня БДД при проектировании дорог наиболее существенное значение имеет случай, когда ожидаемая максимальная безопасная скорость движения превышает расчетную V_р.

В таблице 9 представлены предельные значения и величины отклонения скорости движения 85%-й обеспеченности от расчетной для расчетных уровней БДД.

Примечание - Значения даны справочно для расчета параметров геометрических элементов трассы, удовлетворяющих критерию их согласованности (пункт 7.3.5).

7.3.4 Соответствие максимальных безопасных скоростей движения автомобилей (или скоростей движения 85%-й обеспеченности) при проезде смежных характерных участков трассы рекомендуется оценивать по коэффициенту K_б, который характеризует постоянство в поведении водителя при проектировании дорог.

В таблице 10 приведены предельные значения коэффициента K_б и соответствующая им величина изменения скорости движения 85%-й обеспеченности на смежных характерных участках проектируемой дороги для расчетных уровней БДД.

Примечание - Значения даны справочно для расчета параметров геометрических элементов трассы, удовлетворяющих критерию их согласованности (пункт 7.3.5).

7.3.5 В случае, когда критерии согласованности проектирования дорог и поведения водителей ( и K_б) не соответствуют значениям, указанным в таблицах 9 и 10, задачу обеспечения требуемого уровня БДД рекомендуется решать на основе перебора вариантов смягчения параметров трассы и улучшения их сочетаний либо изменения расчетной скорости движения в соответствии с обобщенной схемой, представленной на рисунке 2.

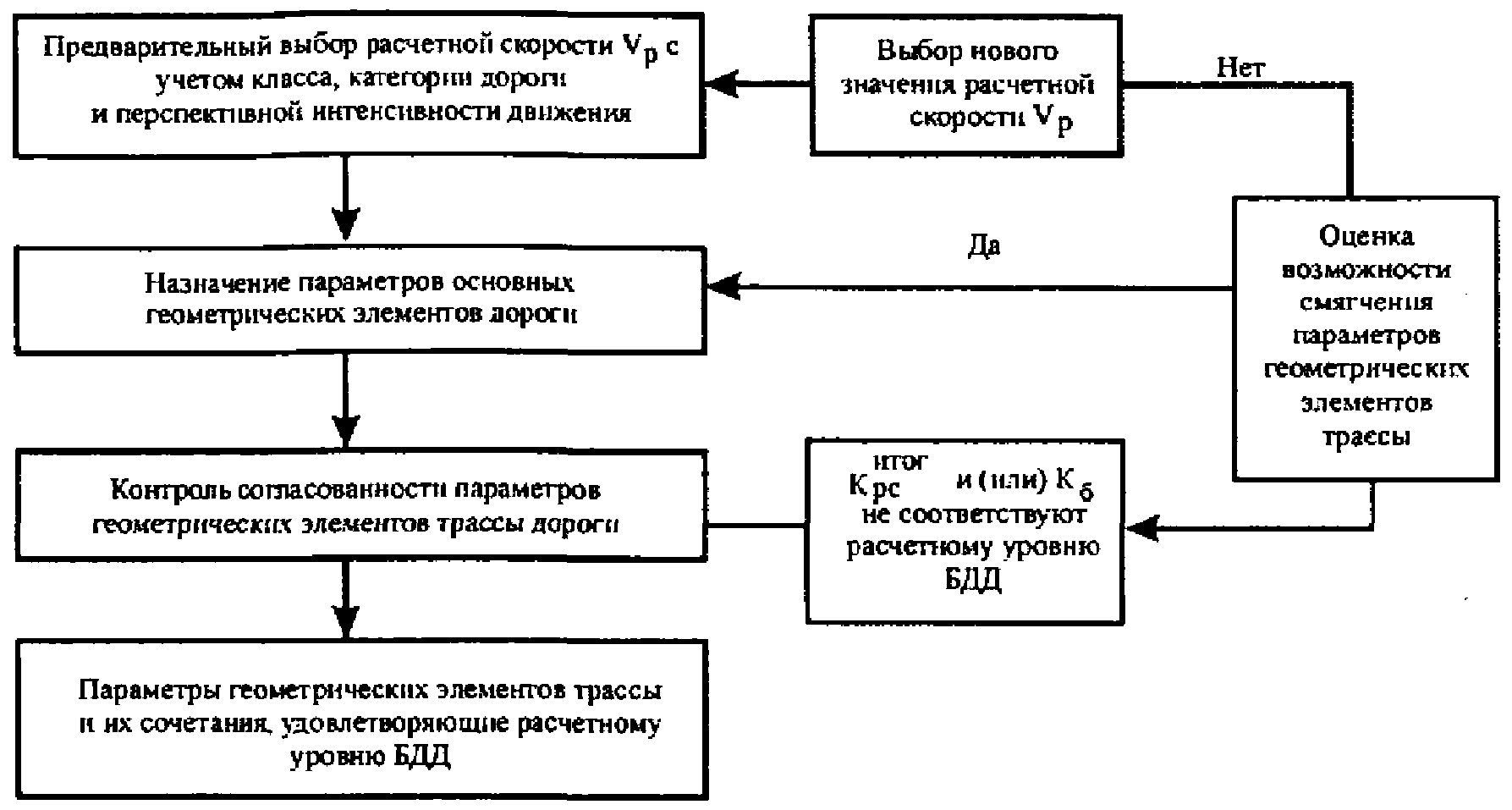

Для расчета параметров геометрических элементов трассы, удовлетворяющих критерию их согласованности, используют рекомендации [12]. В целях смягчения параметров трассы в случаях, когда не соответствуют расчетному уровню безопасности движения, для обеспечения критерия согласованности проектирования и поведения водителя в соответствии с международной практикой [13] при расчете радиусов кривых в плане, длин переходных кривых и уклона виража, расстояния видимости поверхности дороги, длины переходно-скоростных полос к расчетной скорости V_р прибавляют соответствующую величину отклонения скорости движения 85%-й обеспеченности от расчетной скорости , приведенную в таблице 9.

При несоблюдении предельных значений по показателю K_б или на смежных участках трассы для обеспечения постоянства поведения водителя рекомендуется привести во взаимное соответствие значения скоростей движения на обоих участках или создать (посредством дополнительного участка усреднения скоростей) постепенный переход от одного уровня скорости к другому согласно данным таблицы 10.

В качестве дополнительной рекомендуется использовать информацию о параметрах геометрических элементов дорог, соответствующих отдельным уровням безопасности движения (приложение В, таблица В.1).

7.3.6 Оценку степени компенсации ошибок водителей за счет геометрических элементов и инженерного оборудования дорог выполняют на основе расчета показателя K_ит на характерных участках проектируемой дороги, порядок расчета которого приведен в подразделе 5.4 настоящего методического документа.

Значения K_ит, соответствующие расчетным уровням БДД, приведены в таблице 11.

При условии несоблюдения предельных значений K_ит, указанных в таблице 11, рекомендуются дополнительные меры по инженерному оборудованию и обустройству проектируемой дороги и (или) изменению ее параметров, в наибольшей степени влияющих на величину K_ит для повышения степени компенсации ошибок водителей и снижения тяжести последствий от возможных ДТП.

7.3.7 Для прогнозирования аварийности на характерных участках проектируемой дороги в зависимости от величины коэффициентов K_ит, и K_б рекомендуется использовать зависимости, приведенные в приложении Г.

7.4.1 При приемке в эксплуатацию завершенных объектов нового строительства, реконструкции и капитального ремонта дорог в соответствии с утвержденными проектами выполняют работы по приемочной диагностике дорог [14]. В результате указанных работ рекомендуется выполнять оценку соответствия показателя , рассчитанного в соответствии с подразделом 5.5 настоящего методического документа, требованиям безопасности движения.

В качестве расчетного для объектов нового строительства и реконструкции дорог рекомендуется рассматривать высокий уровень безопасности дорожного движения, а для проектов капитального ремонта - не ниже допустимого уровня.

Значения показателя , отвечающие этим уровням для дорог различных категорий, приведены в таблице 12.

7.4.2 При определении показателя рекомендуется выполнять оценку соответствия вводимой в эксплуатацию дороги проектной документации по наличию и состоянию дорожных ограждений, дорожной разметки, дислокации дорожных знаков, техническому состоянию покрытия по ровности и сцепным качествам, целому ряду других показателей инженерного оборудования и обустройства дороги, транспортно-эксплуатационным показателям и уровню содержания. В случае несоблюдения расчетных значений показателя , указанных в таблице 12, рекомендуется корректировка отдельных параметров дороги (включая внесение изменений и дополнений в рабочую документацию) и повторная приемка дороги в эксплуатацию.

7.5 Дополнительные методы повышения безопасности дорожного движения при проектировании дорог изложены в рекомендациях [3] и нормах [10].

Примечание - Значения коэффициентов K₂₀ взяты из рекомендаций [3].

Примечания

1 На трудных участках в пересеченной и горной местностях параметры автомобильных дорог назначаются по СП 34.1333.2012 на основе технико-экономических расчетов с учетом ожидаемого социально-экономического ущерба от ДТП.

2 z - показатель риска ДТП, количество ДТП с пострадавшими на 1 млн. авт.-км.

Г.1 Для прогнозирования риска ДТП с пострадавшими в зависимости от значений коэффициента рекомендуется использовать следующие расчетные формулы для дорог:

- двухполосных

; (Г.1)

- многополосных без разделительной полосы

; (Г.2)

- многополосных с разделительной полосой

, (Г.3)

где z - показатель риска ДТП, количество ДТП с пострадавшими на 1 млн. авт.-км.

Г.2 Для прогнозирования риска ДТП с пострадавшими в зависимости от значений показателя K_б рекомендуется использовать следующие расчетные формулы для дорог:

- двухполосных

; (Г.4)

- многополосных с разделительной полосой

. (Г.5)

Г.3 Для прогнозирования риска ДТП с пострадавшими в зависимости от значений K_ит рекомендуется использовать следующие расчетные формулы для дорог:

- двухполосных

; (Г.6)

- многополосных без разделительной полосы

; (Г.7)

- многополосных с разделительной полосой

. (Г.8)

Г.4 Для прогнозирования тяжести последствий от ДТП в зависимости от значений показателя K_ит рекомендуется использовать следующие расчетные формулы для дорог:

- двухполосных

; (Г.9)

- многополосных без разделительной полосы

; (Г.10)

- многополосных с разделительной полосой

, (Г.11)

где n_т - показатель тяжести ДТП, число погибших на 100 пострадавших.

Г.5 Для прогнозирования аварийности в зависимости от величины показателя рекомендуется использовать следующие расчетные формулы для дорог:

- двухполосных

; (Г.12)

- многополосных без разделительной полосы

; (Г.13)

- многополосных с разделительной полосой

. (Г.14)
