"ОДМ 218.5.002-2009. Методические рекомендации по устройству асфальтобетонных слоев с применением перегружателей смеси"
(принят и введен Распоряжением Росавтодора от 28.07.2009 N 271-р)
(ред. от 15.05.2017)

1. Разработан Московским автомобильно-дорожным институтом (Государственный Технический университет), Центром метрологии, испытаний и сертификации МАДИ (ГТУ) при участии АНО "НИИ ТСК".

2. Внесен Управлением научно-технических исследований, информационного обеспечения и ценообразования Федерального дорожного агентства.

3. Принят и введен в действие на основании Распоряжения Федерального дорожного агентства от 28 июля 2009 г. N 271-р.

4. Имеет рекомендательный характер.

Настоящий отраслевой дорожный методический документ (далее - ОДМ) распространяется на работы по устройству асфальтобетонных слоев на основе применения перегружателей асфальтобетонной смеси (на примере машин "Roadtec SB-2500 Shuttle Buggy") при строительстве, реконструкции и всех видах ремонта автомобильных дорог и устанавливает порядок и рекомендации к их выполнению.

В соответствии с данным ОДМ могут использоваться и другие перегружатели асфальтобетонной смеси с аналогичными техническими возможностями.

В настоящем ОДМ использованы ссылки на следующие стандарты:

ГОСТ 9128-97. Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. Технические условия

ГОСТ 12801-98. Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний.

В настоящем ОДМ применяются следующие термины с соответствующими определениями:

Фракционная сегрегация - неоднородность зернового состава асфальтобетонной смеси в различных точках ее объема.

Температурная неоднородность - неоднородность температуры асфальтобетонной смеси в различных точках ее объема.

Замер температуры: однократное определение температуры в одной точке укладываемого слоя поверхности, находящейся на расстоянии 0,3 - 2,0 м от плиты асфальтоукладчика.

(определение введено Распоряжением Росавтодора от 15.05.2017 N 966-р)

Температурный профиль: серия замеров температуры вдоль линии, перпендикулярной оси дороги. Расстояние между замерами не должно превышать 30 см.

(определение введено Распоряжением Росавтодора от 15.05.2017 N 966-р)

Температурное поле покрытия: серия последовательных температурных профилей с расстоянием между ними не более одного метра. Температурное поле должно включать не менее 5 температурных профилей.

(определение введено Распоряжением Росавтодора от 15.05.2017 N 966-р)

Разность температур поля покрытия: разница между наиболее высоким и наиболее низким значением измерения температуры укладываемого покрытия в границах температурного поля.

(определение введено Распоряжением Росавтодора от 15.05.2017 N 966-р)

а) Устранение фракционной и температурной сегрегации достигается путем применения в технологической цепочке укладки асфальтобетонной смеси дополнительной машины перегружателя асфальтобетонной смеси (далее - перегружателя), являющейся промежуточным звеном между автомобилем-самосвалом и асфальтоукладчиком.

б) Технологические особенности перегружателя:

- непрерывная перегрузка асфальтобетонной смеси с устранением контакта грузовика и укладчика при ее выгрузке из кузова автомобиля-самосвала;

- дополнительное перемешивание асфальтобетонной смеси трехшаговым шнеком;

- обеспечение накопления асфальтобетонной смеси в бункере перегружателя; кроме того, при наличии бункера-вставки асфальтоукладчика - до 20 тонн в бункере асфальтоукладчика;

- увеличение скорости разгрузки автомобилей-самосвалов;

- увеличение скорости укладки смеси;

- возможность подачи относительно малого количества асфальтобетонной смеси к рабочим, использующим ручной инструмент при работе на небольших площадях;

- возможность забора материала с поверхности;

- использование асфальтоукладчиков в тоннелях, под мостами, под контактной сетью и там, где невозможна разгрузка самосвалов из-за ограничения по высоте;

- возможность отклонения конвейера от центра в обе стороны.

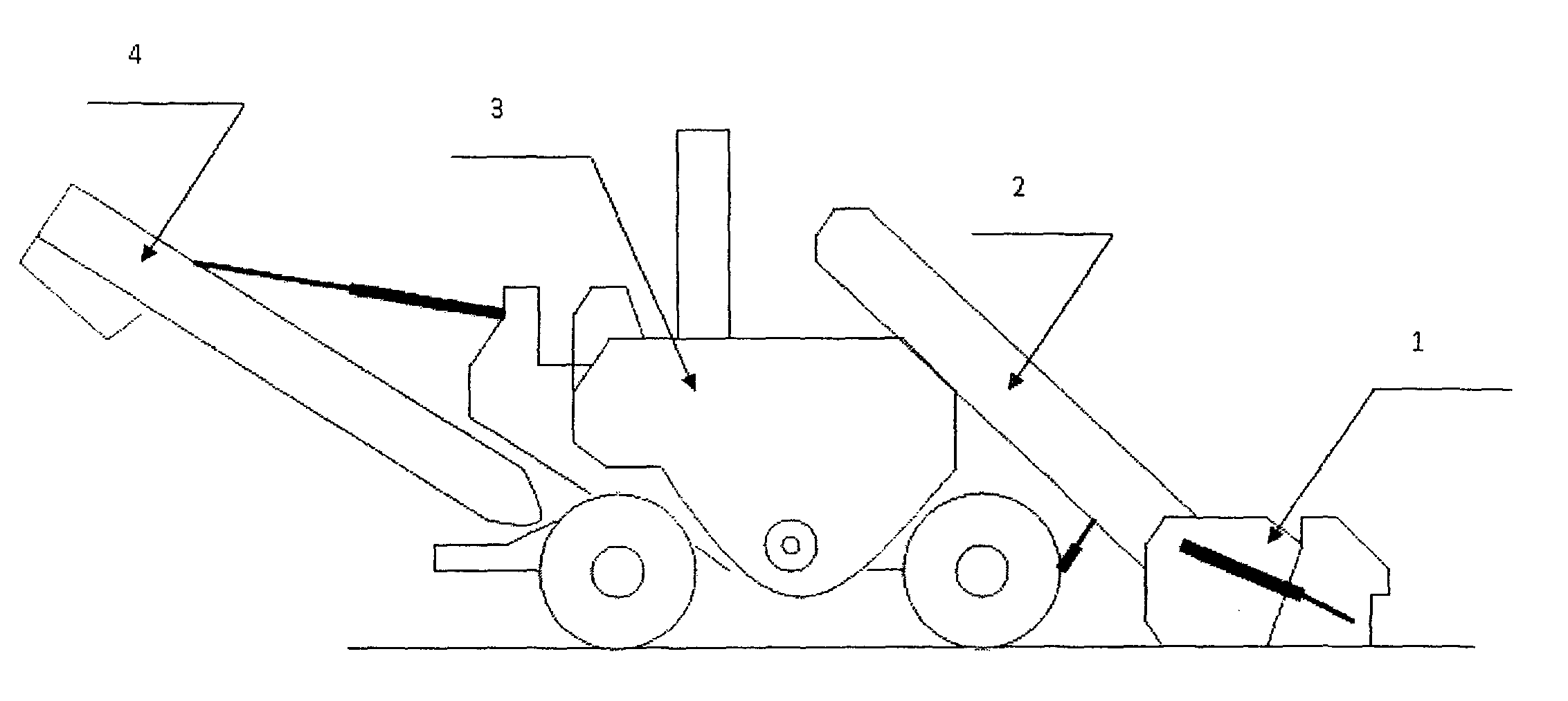

в) Принципиальная схема перегружателя приведена в Приложении А.

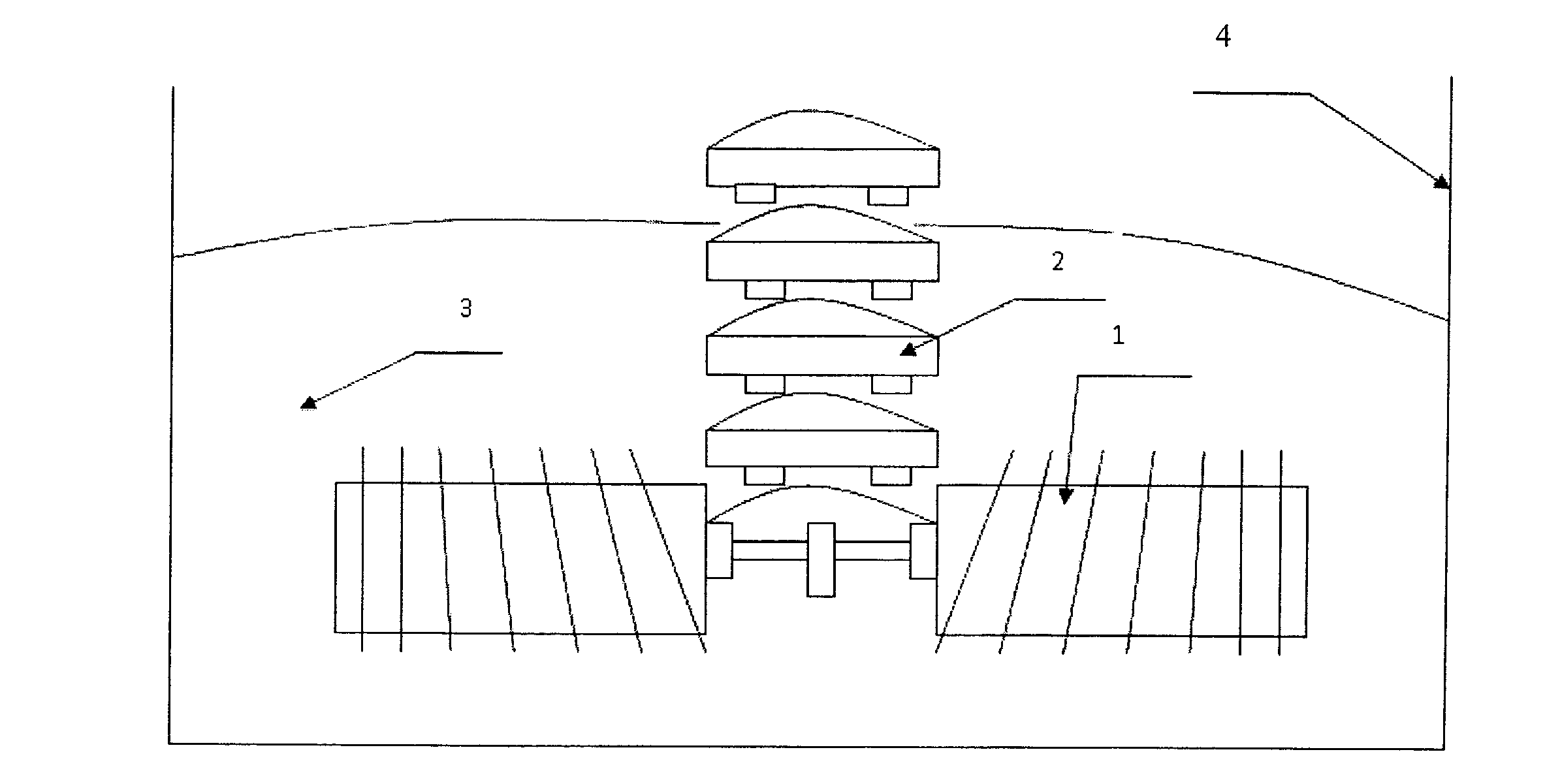

г) Принципиальная схема устройства трехшагового шнека приведена в Приложении Б.

Укладка асфальтобетонной смеси при использовании в составе машин перегружателя производится в следующем порядке:

а) Оператор перегружателя подает сигнал на подход автомобиля-самосвала с асфальтобетонной смесью. Автомобиль-самосвал задним ходом подают к отвальному бункеру перегружателя до касания колесами упорных валиков.

б) При работе одного перегружателя смесь из автомобиля-самосвала выгружают в отвальный бункер перегружателя. В процессе выгрузки автомобиль-самосвал либо разгружается в неподвижный перегружатель, если приемный бункер асфальтоукладчика заполнен, либо перемещается вместе с перегружателем, если одновременно происходит выгрузка смеси из перегружателя в асфальтоукладчик.

в) При работе двумя перегружателями, один из перегружателей разгружается в приемный бункер асфальтоукладчика, в то время как второй находится под загрузкой, и автомобили-самосвалы разгружаются в него без движения. В результате работы двумя перегружателями достигается сокращение сроков разгрузки и увеличение скорости укладки смеси. Особенно данный способ эффективен при укладке асфальтобетонной смеси одним асфальтоукладчиком шириной 9 - 16 м и более.

г) Смесь из отвального бункера при помощи расположенных в нем вибраторов поступает на сходящийся трехшаговый шнек, который, перемешивая асфальтобетонную смесь, перемещает материал прямо по заднему конвейеру в промежуточный бункер; затем смесь с помощью двух трехшаговых шнеков, находящихся в нижней части промежуточного бункера, перемешивается и подается на задний конвейер, тем самым устраняя фракционную сегрегацию и температурную неоднородность.

д) Асфальтобетонная смесь с заднего конвейера поступает непосредственно в приемный бункер асфальтоукладчика, оснащенный специальным устройством (вставкой) для массовой подачи материала прямо на пластинчатый конвейер укладчика.

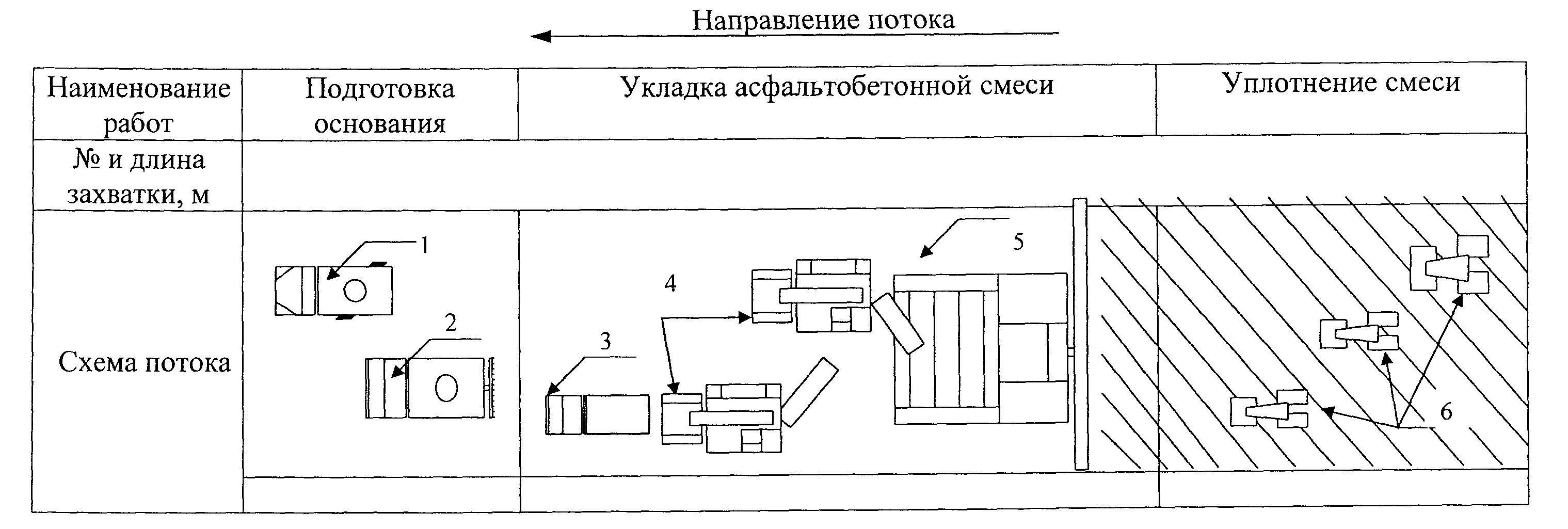

План потока при устройстве асфальтобетонных слоев на основе применения двух перегружателей приведен в Приложении В.

а) Устройство асфальтобетонного покрытия с применением перегружателей должно производиться в соответствии с [1].

б) Основные геометрические параметры и характеристики уложенного асфальтобетонного слоя должны соответствовать требованиям [1], в частности:

ширина слоя;

толщина слоя;

ровность;

поперечный уклон;

высотные отметки по оси;

коэффициент уплотнения;

коэффициент сцепления шины автомобиля с покрытием (для верхних слоев).

Примечания:

1. Температура асфальтобетонной смеси при укладке в покрытие должна быть не ниже 120 °С. Допускается ее снижение на 20 °С при условии использования ПАВ или активированных минеральных порошков.

2. Коэффициент уплотнения через 1 - 3 суток после укатки должен быть не ниже:

- 0,99 для плотного асфальтобетона из горячих смесей типов А и Б;

- 0,98 для плотного асфальтобетона из горячих смесей типов В, Г и Д, пористого и высокопористого асфальтобетона.

3. Верхний слой асфальтобетонного покрытия должен иметь ровную однородную шероховатую поверхность без разрывов и раковин, с ровными кромками. Дефектные места не допускаются.

в) Операционный контроль качества представлен в таблице 1.

в) При проведении работ по укладке верхних слоев асфальтобетонного покрытия необходимо обеспечить следующие показатели равномерности температуры за асфальтоукладчиком.

Разность температур температурного профиля укладываемого асфальтобетонного покрытия, измеренного на расстоянии 0,3 - 1,0 м от плиты асфальтоукладчика, должна составлять не более 10 °C.

Определение температурного профиля осуществляется в соответствии с Приложением Г.

(п. "в" введен Распоряжением Росавтодора от 29.05.2013 N 717-р)

г) Отбор проб осуществляют согласно ГОСТ 12801.

д) Физико-механические показатели материала устроенного асфальтобетонного слоя должны соответствовать требованиям ГОСТ 9128.

е) При проведении работ по укладке верхних слоев асфальтобетонного покрытия, необходимо обеспечить следующие показатели равномерности температуры за асфальтоукладчиком:

Разность температур температурного поля укладываемого асфальтобетонного покрытия должна составлять не более 7 °C.

В случае, если разность температур в одном температурном поле покрытия составляет от 7 °C до 10 °C, организация, осуществляющая укладку, должна принять необходимые меры по устранению температурной сегрегации асфальтобетонной смеси. При повторной фиксации разницы температур в температурном поле покрытия в пределах от 7 °C до 10 °C или разовом выявлении температурной сегрегации > 10 °C, укладка асфальтобетонного слоя должна быть приостановлена, а участок покрытия должен быть заменен на новый, соответствующий вышеуказанным требованиям.

(п. "е" введен Распоряжением Росавтодора от 15.05.2017 N 966-р)

[1] СНиП 3.06.03-85. Автомобильные дороги

- Температурное поле покрытия определяется с целью контроля температурной сегрегации асфальтобетонной смеси с целью недопущения неравномерности уплотнения верхних слоев асфальтобетонного покрытия.

Разрывы между температурными полями не допускаются.

- Формирование температурного поля асфальтобетонного покрытия производится за счет последовательного определения температурных профилей с расстоянием между ними не более одного метра. Температурное поле должно включать не менее 5 температурных профилей.

- Температурный профиль в свою очередь формируется последовательными замерами температуры, определенными на расстоянии 0,3 - 2,0 м от плиты асфальтоукладчика с расстоянием между замерами не более 30 см.

- Разность температур температурного поля определяется как разница между наиболее высоким и наиболее низким значением измерения температуры укладываемого покрытия внутри одного температурного поля.

- Температурное поле покрытия может определяться с использованием бесконтактных инфракрасных термометров (пирометров), а также тепловизоров и автоматизированных систем контроля температуры. Технические характеристики применяемого оборудования должны быть не ниже:

- Диапазон измерений от +40 °C до +250 °C

- Диапазон рабочих температур воздуха от -5 °C до +55 °C

- Погрешность измерения не более +/- 3 °C.
