"РД 34.26.101-94. Методические указания по расчету предельно допустимой температуры нагреваемой воды, обеспечивающей отсутствие поверхностного кипения в водогрейных котлах"
(утв. РАО "ЕЭС России" 30.09.1994)
"РД 34.26.101-94. Методические указания по расчету предельно допустимой температуры нагреваемой воды, обеспечивающей отсутствие поверхностного кипения в водогрейных котлах"
(утв. РАО "ЕЭС России" 30.09.1994)
Утверждены
Департаментом науки
и техники РАО "ЕЭС России"
30 сентября 1994 года
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ПО РАСЧЕТУ ПРЕДЕЛЬНО ДОПУСТИМОЙ ТЕМПЕРАТУРЫ
НАГРЕВАЕМОЙ ВОДЫ, ОБЕСПЕЧИВАЮЩЕЙ ОТСУТСТВИЕ
ПОВЕРХНОСТНОГО КИПЕНИЯ В ВОДОГРЕЙНЫХ КОТЛАХ
РД 34.26.101-94
Дата введения
1 июля 1995 года
Разработаны Всероссийским дважды ордена Трудового Красного Знамени теплотехническим научно-исследовательским институтом (АООТ "ВТИ").
Исполнитель В.П. Думнов.
Утверждены Департаментом науки и техники РАО "ЕЭС России" 30 сентября 1994 г.
Начальник департамента А.П. Берсенев.
Взамен РД 34.26.101-87.
Периодичность проверки - 5 лет.
Первая проверка - 2000 г.
Настоящие методические указания устанавливают единые требования к расчету температурного режима чистых поверхностей нагрева водогрейных котлов и водогрейных контуров пароводяных котлов всех типов с целью исключения поверхностного кипения воды, качество которой удовлетворяет нормам
РД 34.37.504-83 "Нормы качества подпиточной и сетевой воды тепловых сетей".
1. РАСЧЕТ МИНИМАЛЬНО ДОПУСТИМОГО НЕДОГРЕВА ВОДЫ ДО КИПЕНИЯ
1.1. При проектировании и эксплуатации водогрейных котлов одним из условий, обеспечивающих их надежность и экономичность, является отсутствие интенсивного образования отложений накипи в поверхностях нагрева, начинающегося при возникновении двухфазного потока, т.е. при появлении поверхностного кипения.
1.2. Расчет минимально допустимого недогрева воды до кипения

в градусах Цельсия, гарантирующего отсутствие поверхностного кипения воды, ведут для наиболее разверенных труб и определяют по эмпирической формуле

(1)
где 43,5 - постоянный числовой коэффициент;
q - максимальный удельный тепловой поток, воспринятый внутренней поверхностью трубы, Вт/м2, по экспериментальным данным;

- массовая скорость воды в разверенной трубе, кг/м2·с, из гидравлического расчета;
d - внутренний диаметр трубы, м;

- коэффициент динамической вязкости, Па·с;

- коэффициент теплопроводности воды, Вт/(м·К);

,

- коэффициент Прандля воды, отнесенный к температуре воды и стенки;

- опытный коэффициент, учитывающий обогрев различных образующих труб в зависимости от угла их отклонения от вертикального положения; для вертикальной трубы

, а для наклонных труб

постепенно изменяется и при горизонтальном положении составляет для верхней образующей 1,24 и для нижней образующей - 0,5.

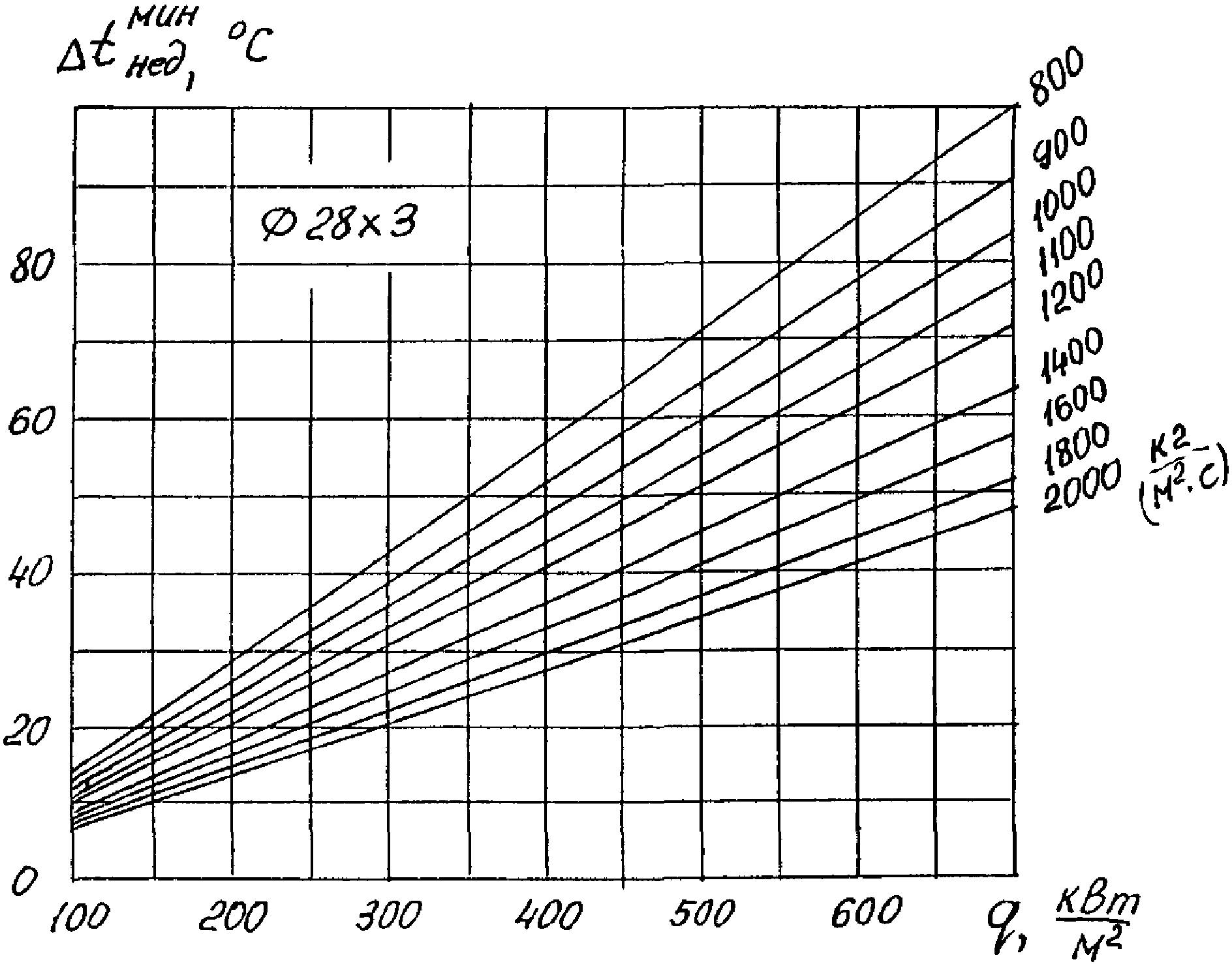

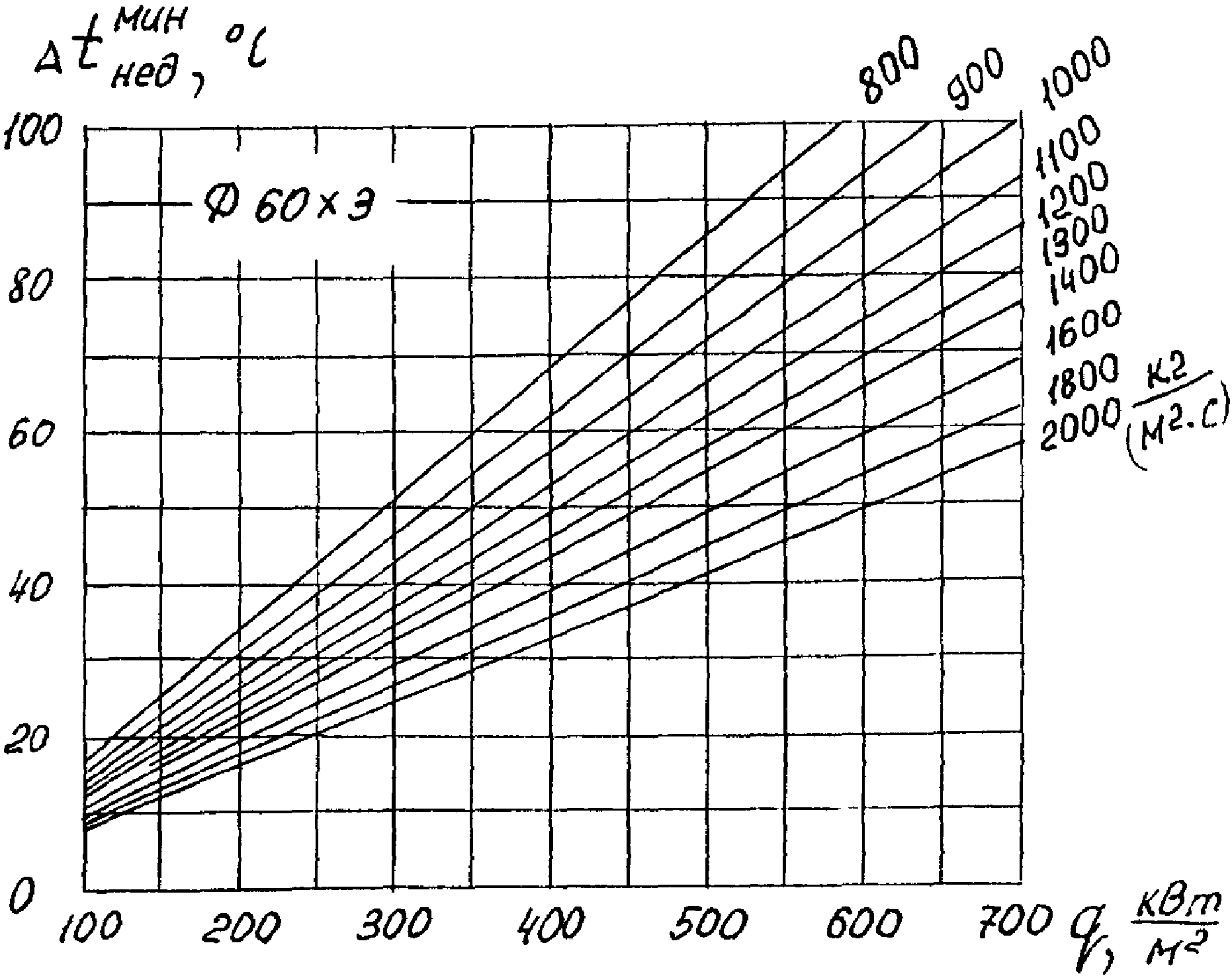

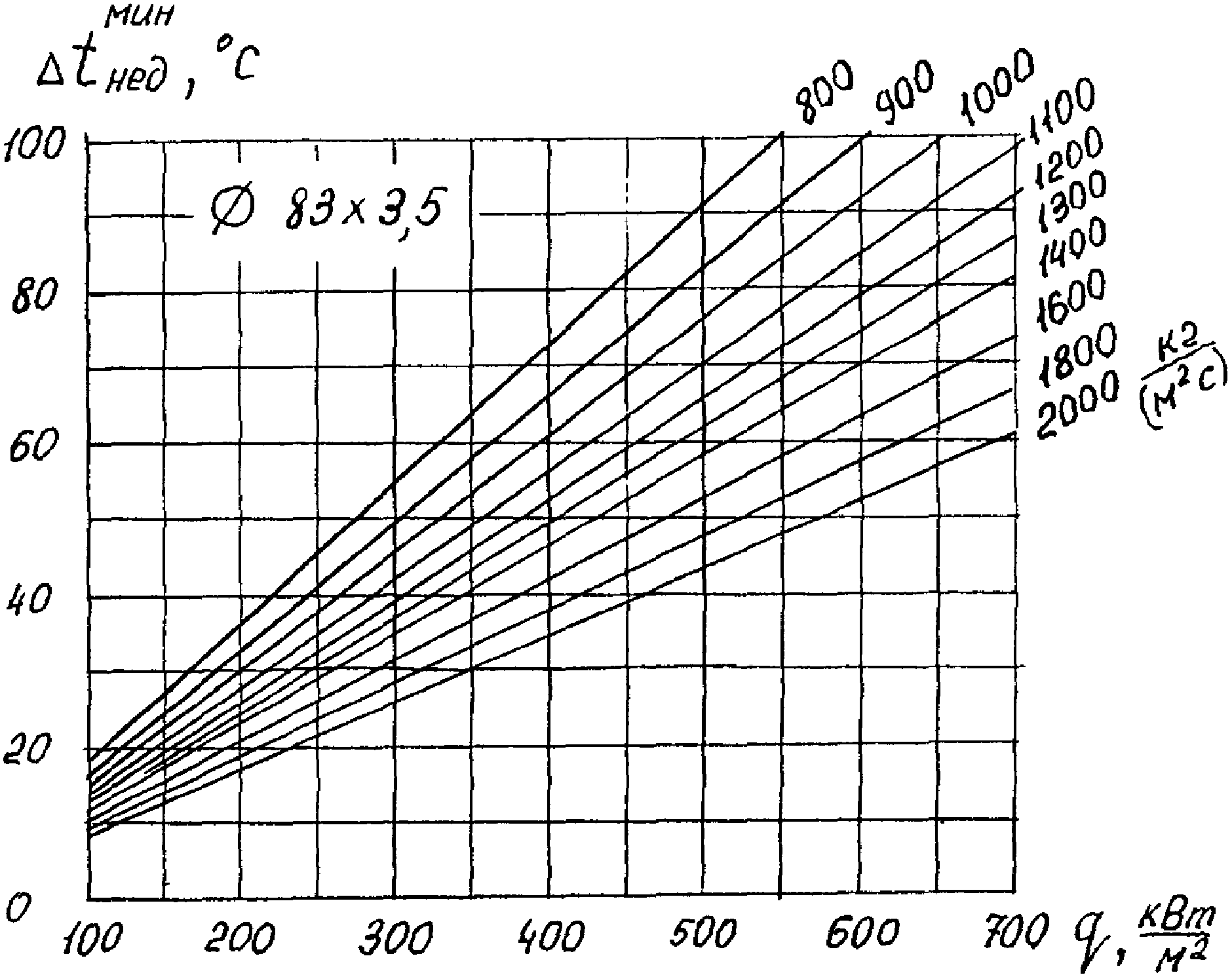

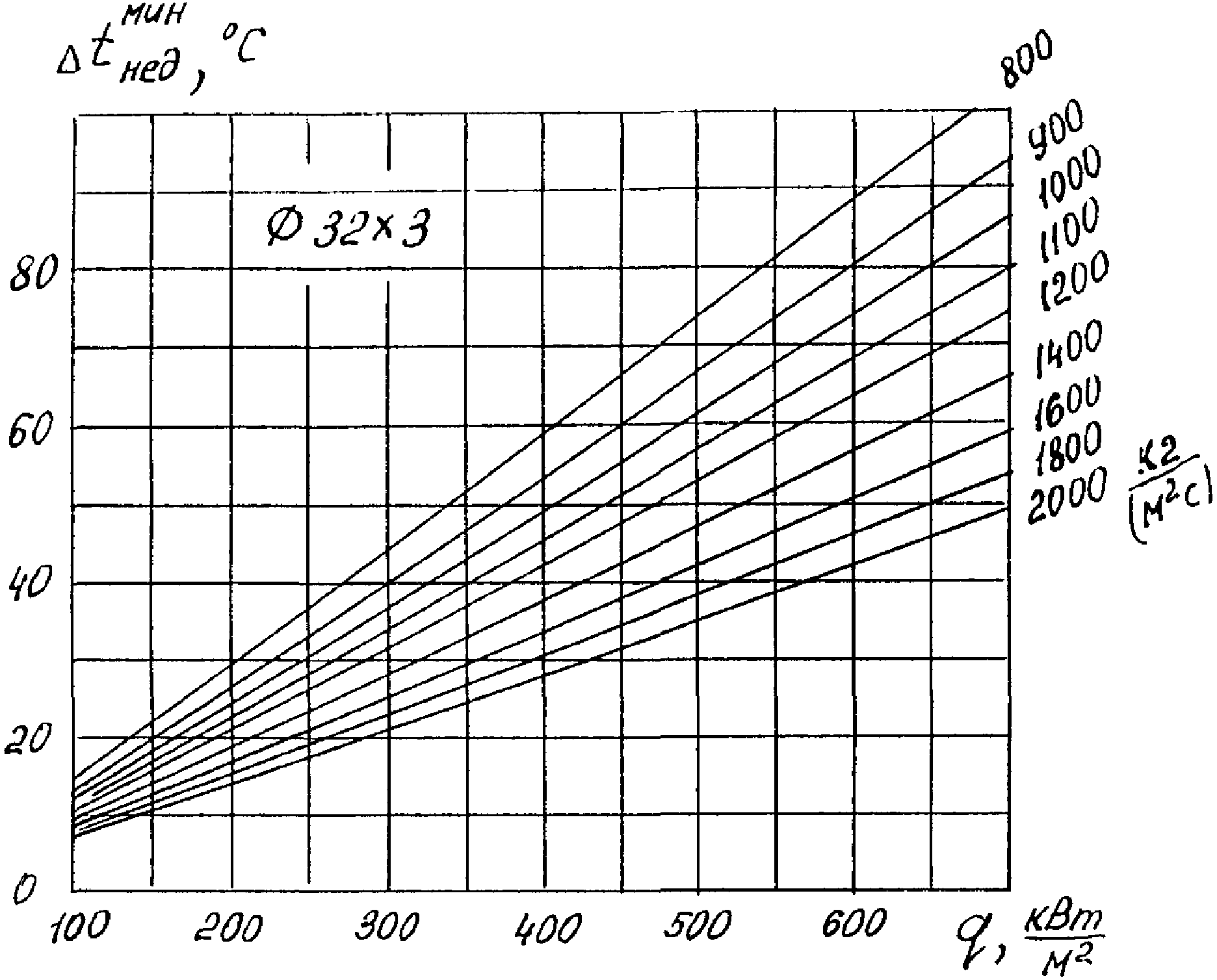

1.3. Для типоразмеров труб диаметром

83 x 3,5; 60 x 3; 32 x 3; 28 x 3, наиболее часто используемых в радиационных и конвективных поверхностях нагрева водогрейных котлов, значения

, определенные в соответствии с
формулой (1) при температуре 130 °C, представлены на рисунках 1 -
4 в графическом виде.
Рисунок 1
Рисунок 2
Рисунок 3
1.4. Рассчитанные по
формуле (1) значения

определяют совокупность предельных режимных параметров котла (температуры воды на выходе из котла -

, давления за котлом -

, расхода воды через котел -

и теплопроизводительности - Q), обеспечивающих отсутствие поверхностного кипения воды в самых теплонапряженных его поверхностях нагрева.
2. ОПРЕДЕЛЕНИЕ ПРЕДЕЛЬНЫХ РЕЖИМНЫХ ПАРАМЕТРОВ КОТЛА
2.1. Расчет максимально допустимой температуры воды на выходе из котла

в градусах Цельсия, непревышение которой предотвращает поверхностное кипение, определяют по формуле

(2)
где

- предельно допустимая температура воды в самой теплонапряженной поверхности нагрева, °C;

- температура кипения воды, отнесенная к ее давлению на выходе из котла, °C;

- температурная развертка рассчитываемой поверхности нагрева, °C, принимается по экспериментальным данным;

- приращение температуры воды в поверхностях нагрева котла, расположенных за рассчитываемой, °C, принимается по тепловому расчету котла.

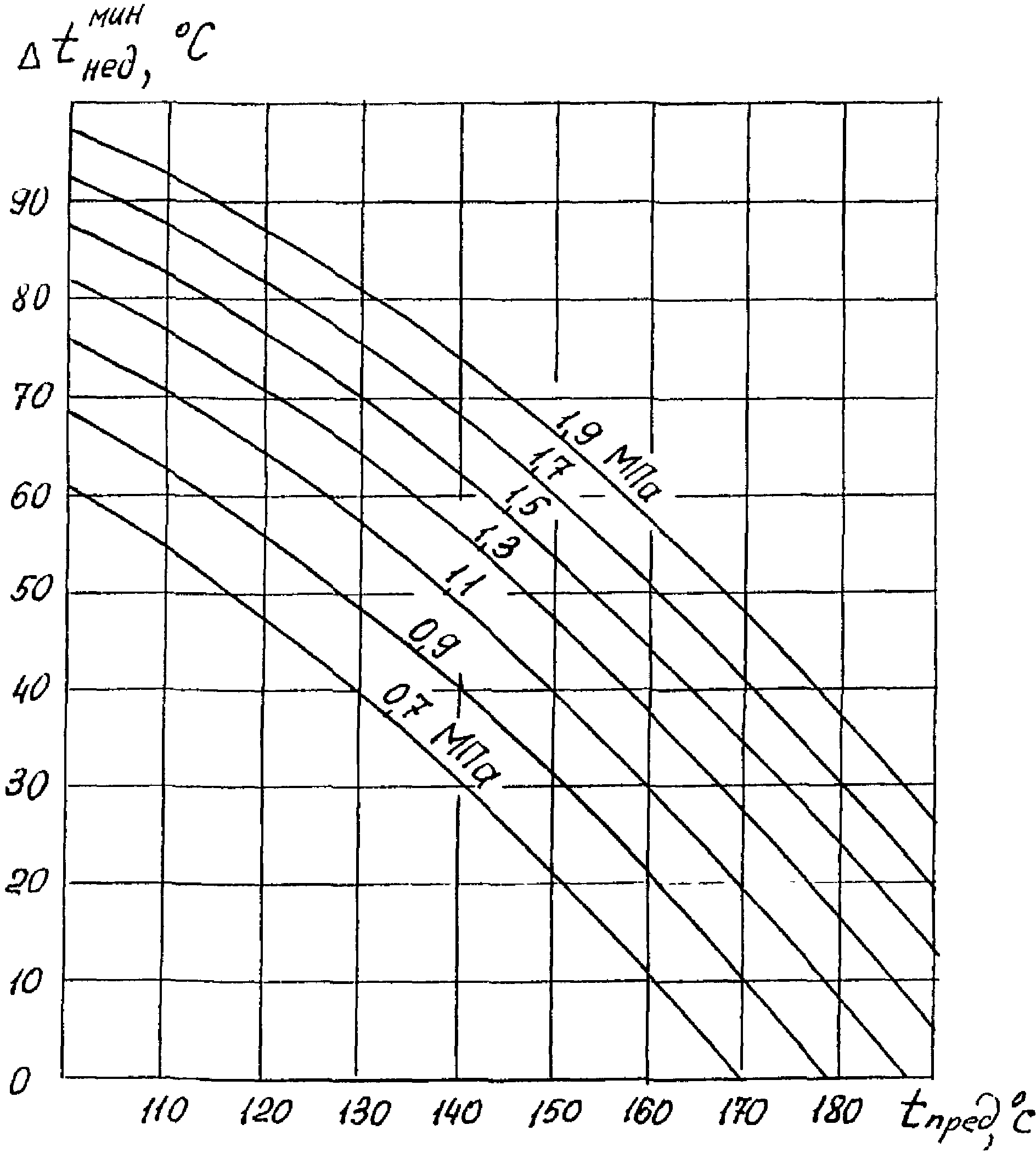

Значения

для реального диапазона изменения давления воды за котлом и в зависимости от

представлены на
рисунке 5 в графическом виде.
2.2. Значение предельной теплопроизводительности котла (Q) определяется максимальным удельным тепловым потоком в самой теплонапряженной поверхности нагрева.
2.3. Значение расхода котловой воды

соответствует массовой скорости в наиболее разверенной трубе.
3. ТРЕБОВАНИЯ К ТЕМПЕРАТУРНОМУ РЕЖИМУ ВОДОГРЕЙНЫХ КОТЛОВ
В случае если реальные значения температуры воды за котлами выше

, то для снижения отрицательного влияния поверхностного кипения воды на их надежность рекомендуется проведение мероприятий, не требующих коренных изменений трубных пакетов;
котлы эксплуатировать преимущественно на газе;
ограничивать теплопроизводительность котлов (пиковую нагрузку брать возможно большим числом установленных агрегатов);
поддерживать в эксплуатации расход котловой воды не ниже номинального;
повысить давление воды за котлом до 2,0 МПа, за счет установки регулирующих клапанов типа РК-1 с условным диаметром до 700 мм в отводящих трубопроводах прямой воды станции;
включать водогрейные котлы в теплосеть через водо-водяные теплообменники.
