"РД 2 Н00-31-87. Руководящий документ. Методические указания. Порядок оформления технологических документов в организациях и на предприятиях абразивной промышленности. Отраслевая система технологической подготовки производства"
(утв. и введен в действие Минстанкопромом СССР 01.07.1988)

Настоящие методические указания устанавливают правила оформления комплекта технологических документов при разработке предприятиями и организациями абразивной промышленности технологических процессов изготовления абразивного инструмента, абразивных материалов, изделий из них и товаров народного потребления.

Методические указания разработаны в соответствии с требованиями стандартов ЕСТД и ОСТ 2 Н02-17-84.

1. Разработаны и внесены Волжским филиалом Всесоюзного научно-исследовательского института абразивов и шлифования

Исполнители

В.Ф. Бердиков, В.Г. Ткаченко, А.С. Паненко (Волжский филиал ВНИИАШ)

2. Утверждены и введены в действие Министерством станкостроительной и инструментальной промышленности СССР от 1 июля 1988 г.

3. Взамен МУ 2-036-021-77

4. Ссылочные нормативно-технические документы

1.1. Основные требования к документам должны соответствовать ОСТ 2 Н02-17-84 и настоящим методическим указаниям.

1.2. Основные надписи следует выполнять по приложению 1.

1.3. Виды описаний технологических процессов, применяемых в абразивной промышленности:

для изготовления макета, лабораторных и опытных партий (образцов) - маршрутное;

да серийного производства - маршрутно-операционное.

1.4. Комплектность и формы документов, применяемых при описании технологических процессов для всех производств, указаны в табл. 1.

--------------------------------

<*> Допускается на определенные виды операций применять формы ОК по соответствующим стандартам ЕСТД.

2.1. При разработке комплектов технологических документов следует применять формы, приведенные в табл. 1, правила оформления которых должны соответствовать требованиям стандартов ЕСТД, ОСТ 2 Н02-17-84 и настоящих методических указаний. Примеры оформления форм приведены в обязательном приложении 2.

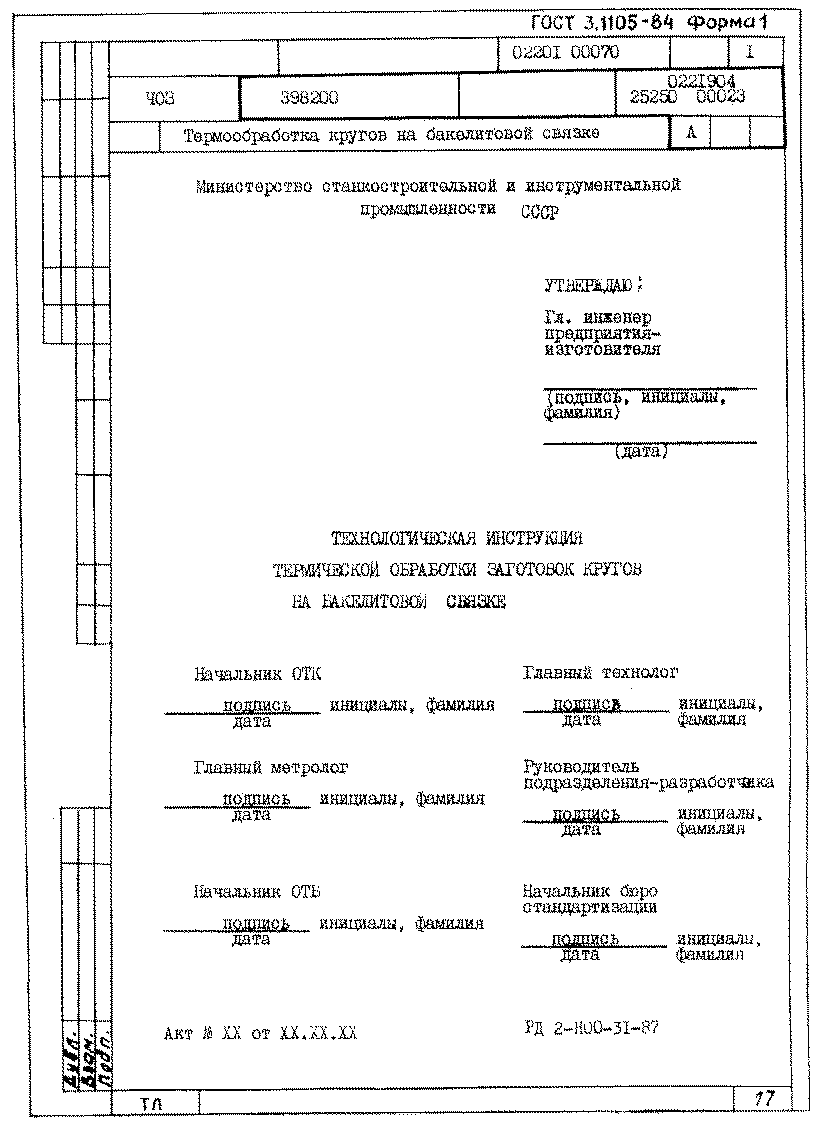

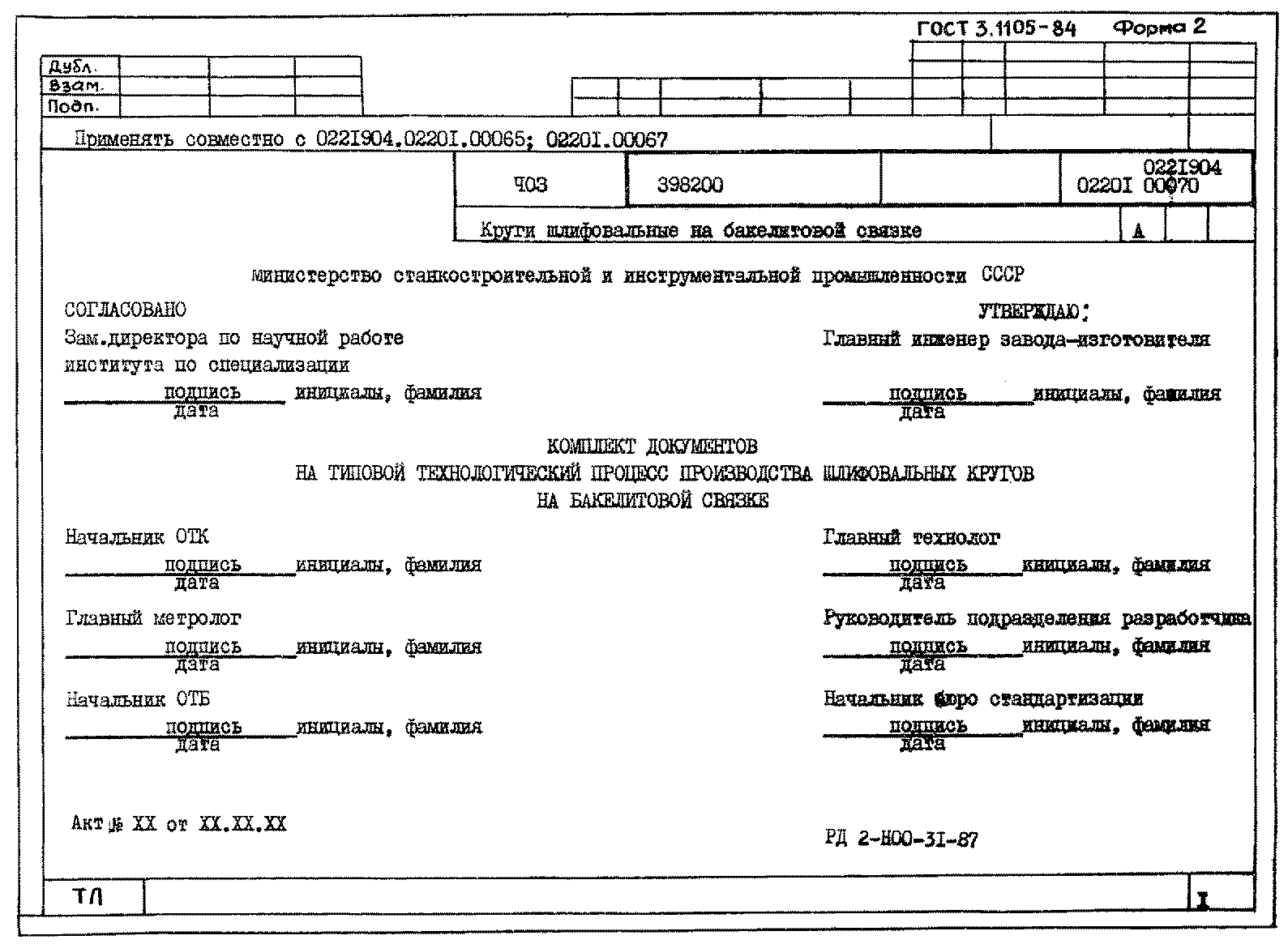

2.2. Титульный лист (ТЛ)

2.2.1. Общие требования и правила оформления формы ТЛ должны соответствовать требованиям ГОСТ 3.1105-84, ОСТ 2 Н02-17-84 и настоящих методических указаний.

2.2.2. ТЛ является первым листом комплекта технологических документов.

На ТЛ должно быть следующее:

Поле 1 - наименование министерства ниже его допускается дать наименование промышленного объединения, в которое входит предприятие (организация);

Поле 2 - (в правой части) приводятся должность и подпись лица, утвердившего комплект документов.

Комплект технологических документов, разработанный предприятием-изготовителем, утверждает главный инженер предприятия. Комплект технологических документов, разработанный ВНИИАШ и его филиалами на продукцию, подлежащую изготовлению предприятиями абразивной промышленности вновь, утверждает заместитель директора по научной работе.

На поле 2 - в левой части - должность и подпись лица, согласовавшего комплект документов.

Комплект технологических документов, разработанный предприятием-изготовителем на вновь осваиваемую продукцию, следует согласовывать с ВНИИАШ или его филиалами по специализации.

Комплекты технологических документов, разработанные ВНИИАШ или его филиалами на вновь осваиваемую продукцию и подлежащую изготовлению на предприятиях абразивной промышленности, согласовываются с главным инженером предприятия-изготовителя.

Поле 4 - порядок заполнения устанавливается предприятием (организацией) в соответствии с ГОСТ 3.1105-84.

Поле 5 - информация о внедрении технологического процесса с указанием номера акта по п. 6.2.

Поле 6 - отметка о соответствии комплекта документов настоящим методическим указаниям с простановкой их обозначения.

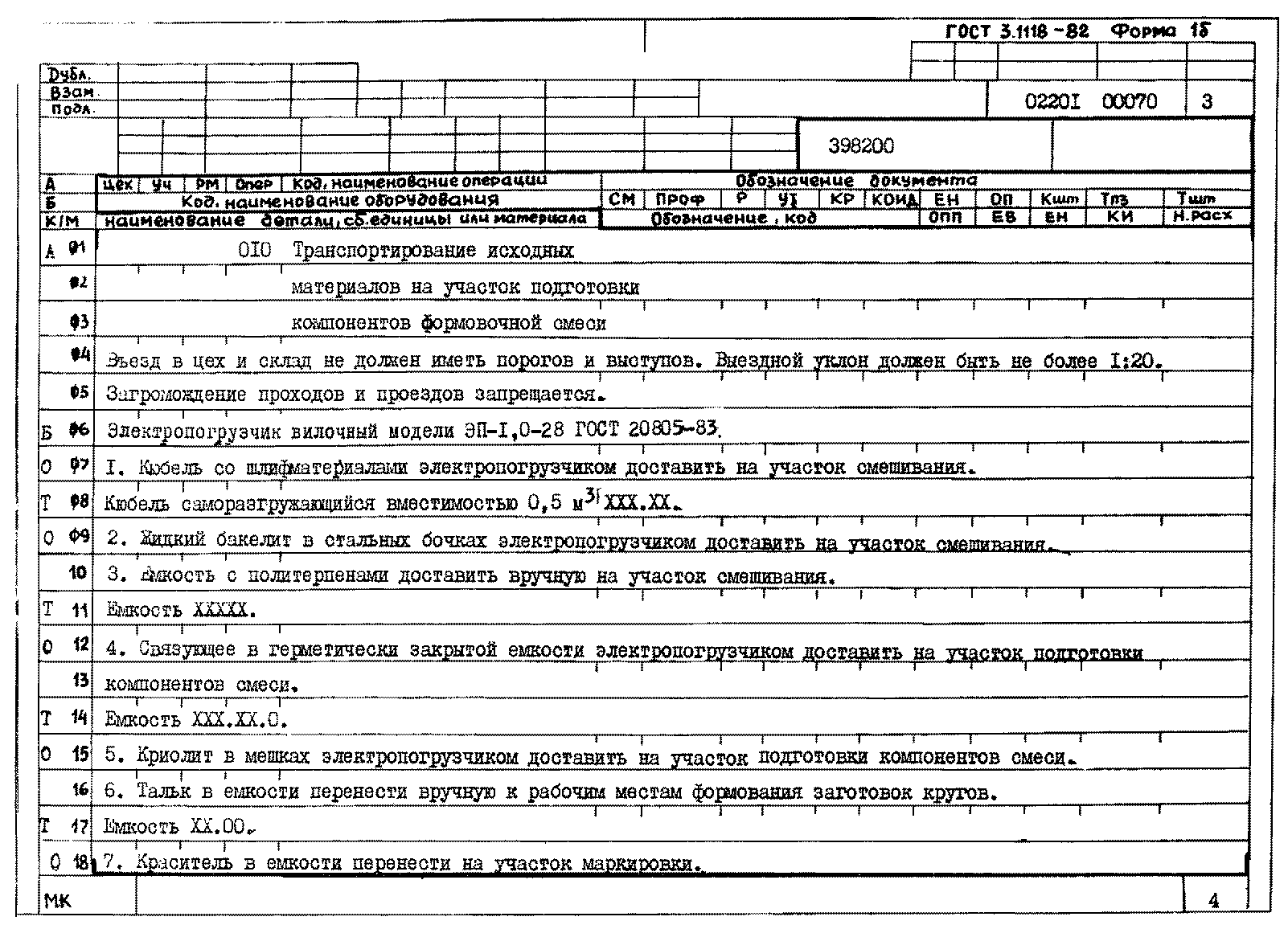

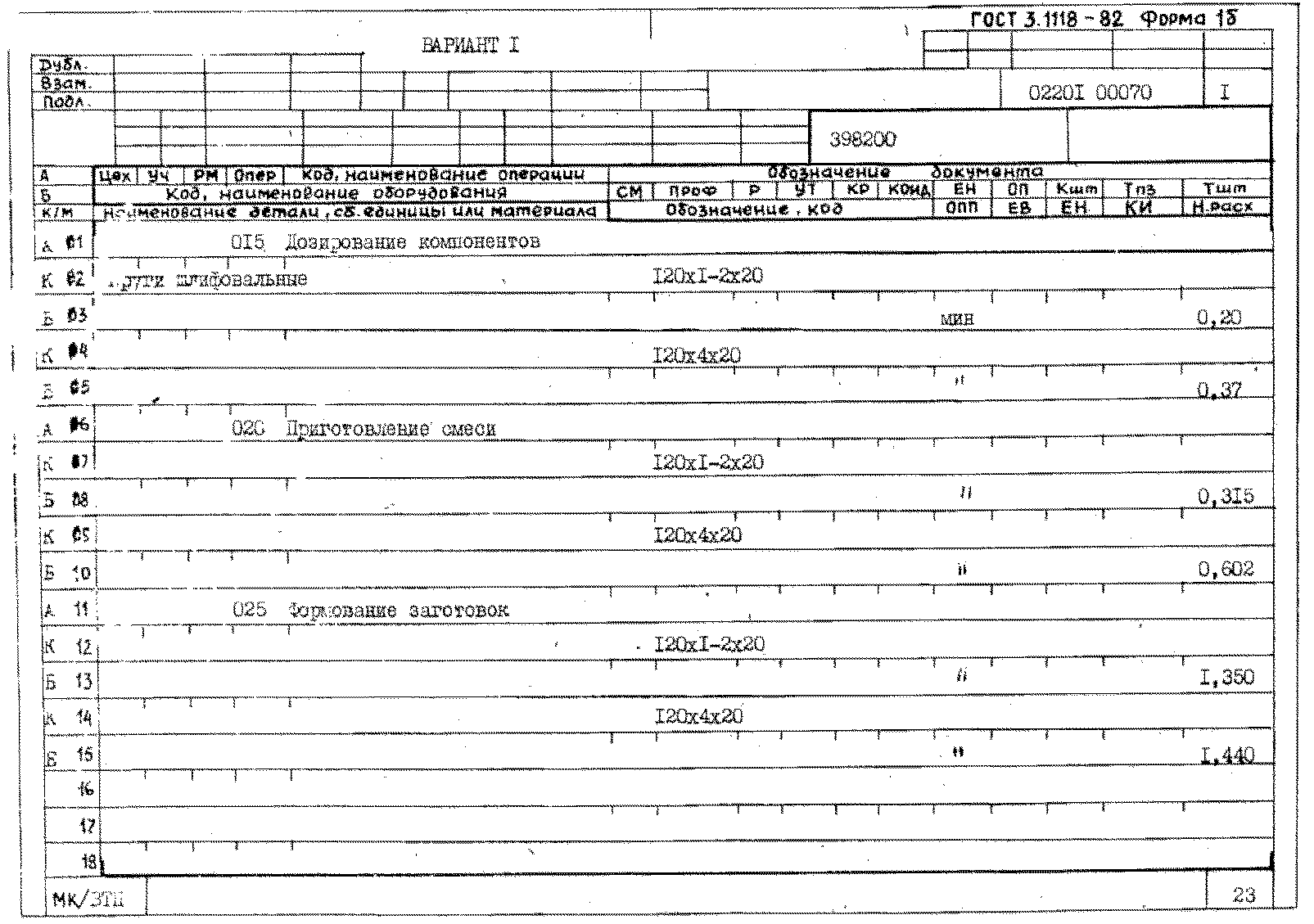

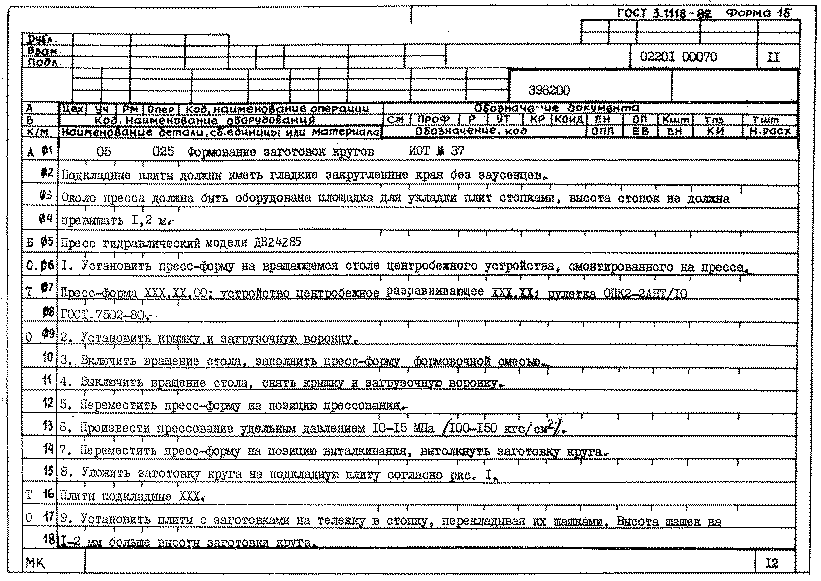

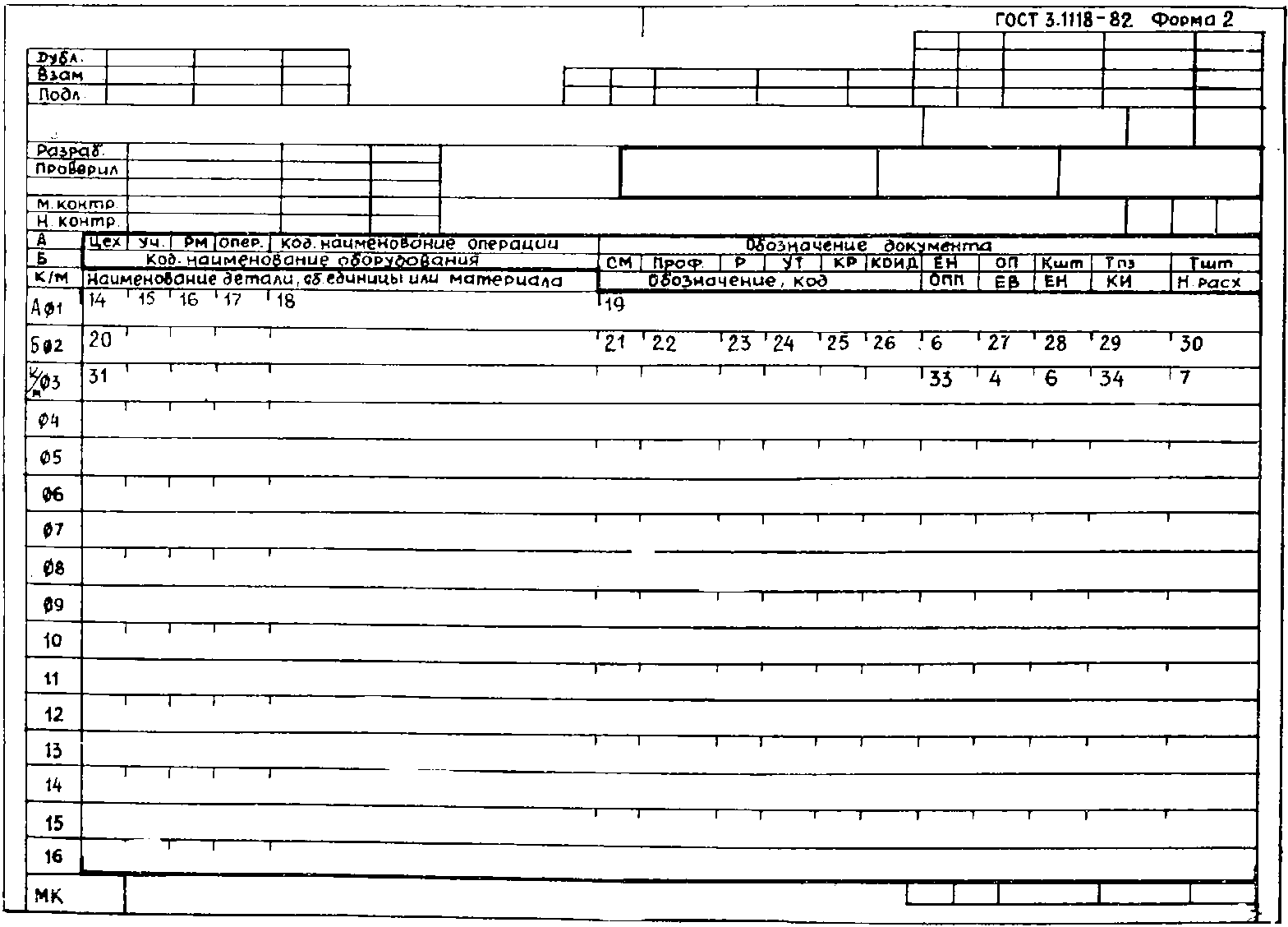

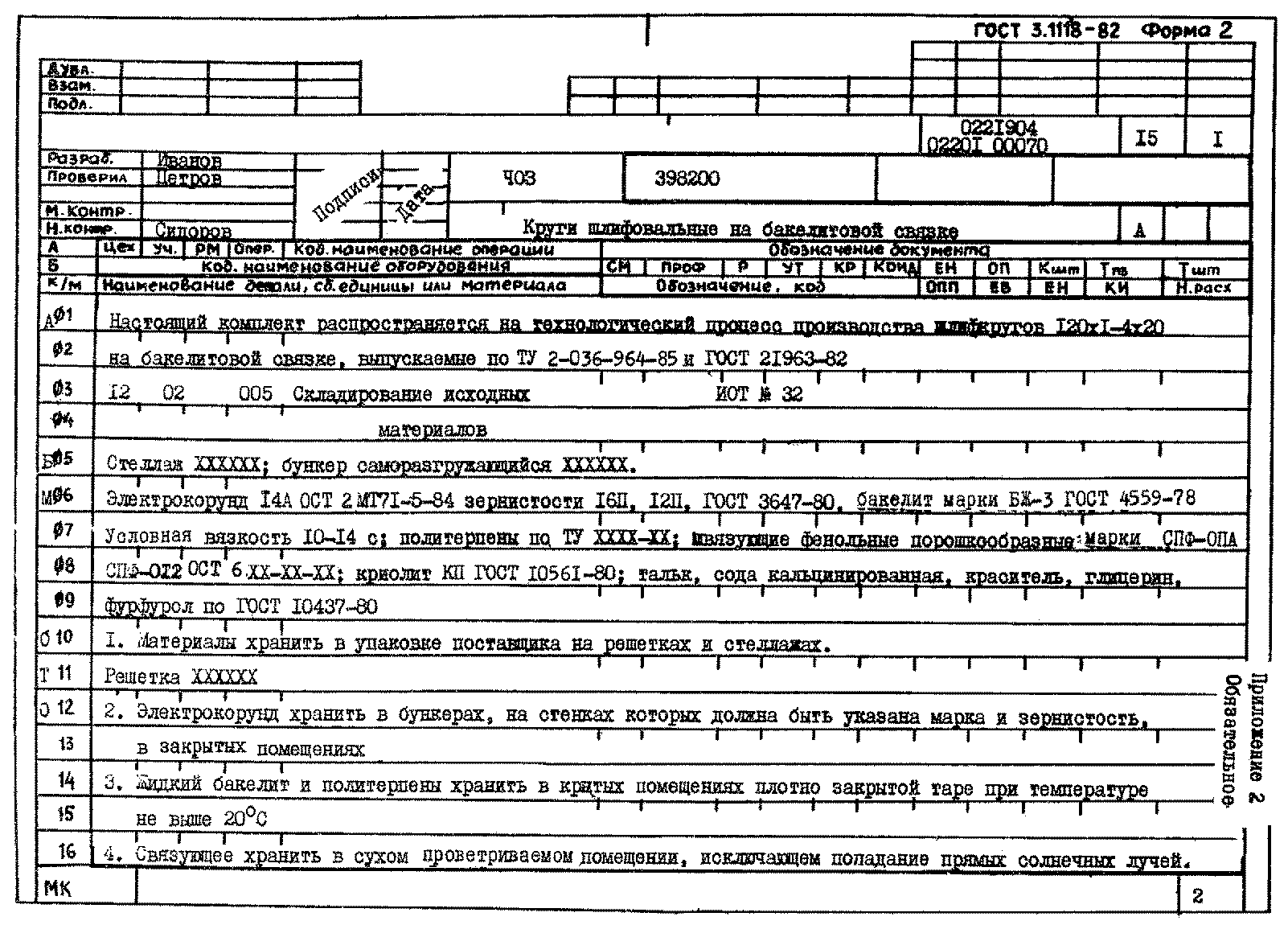

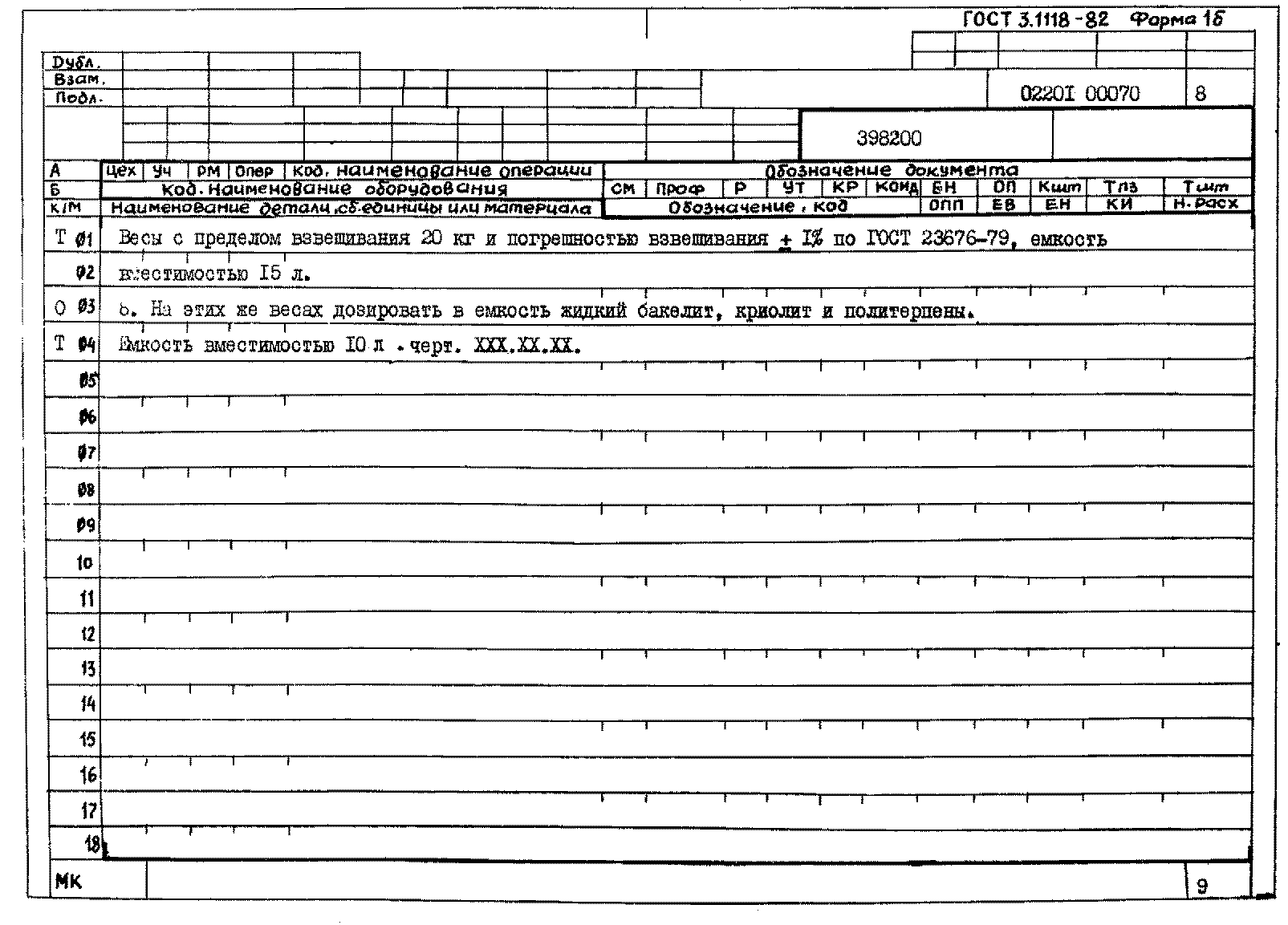

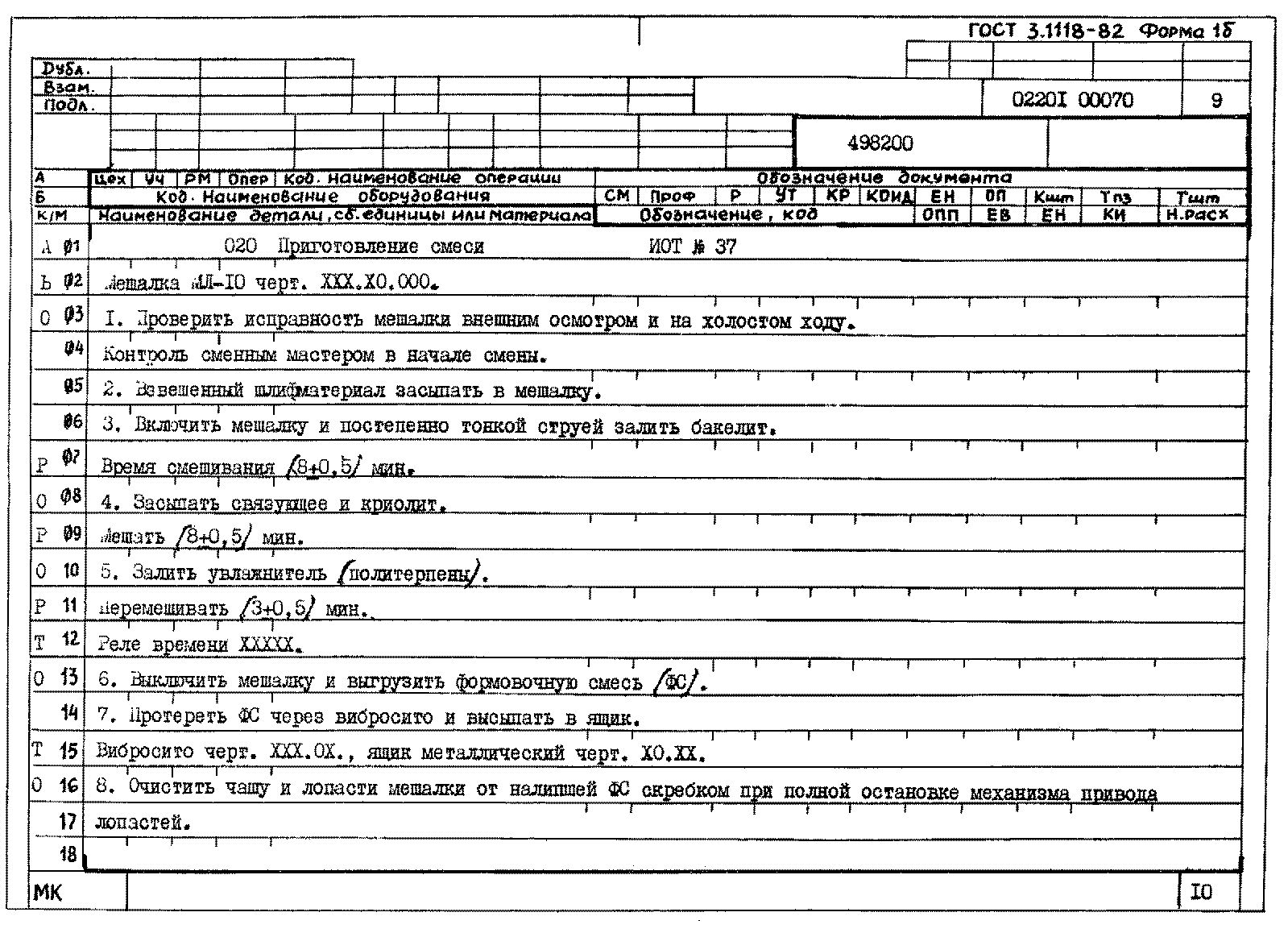

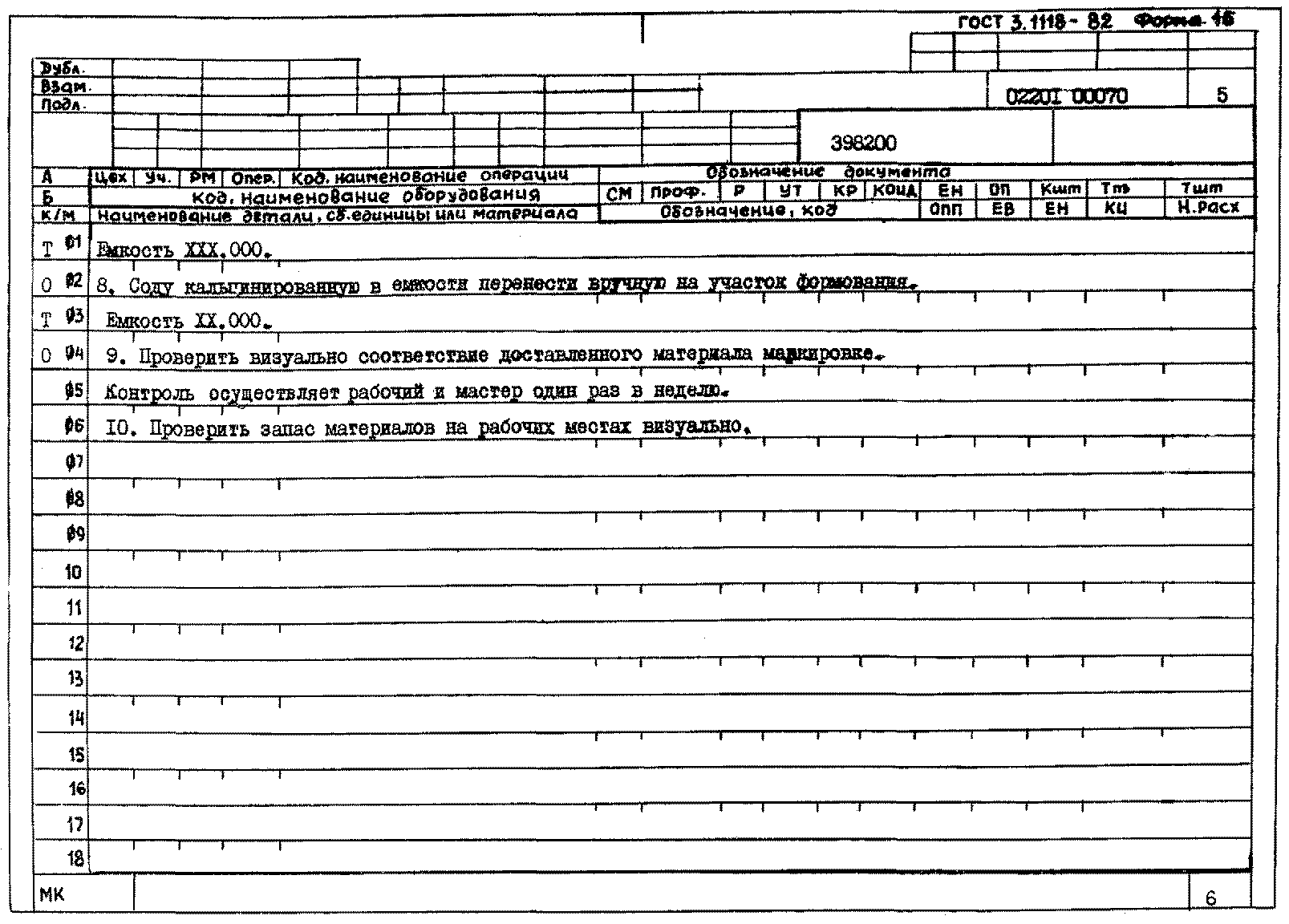

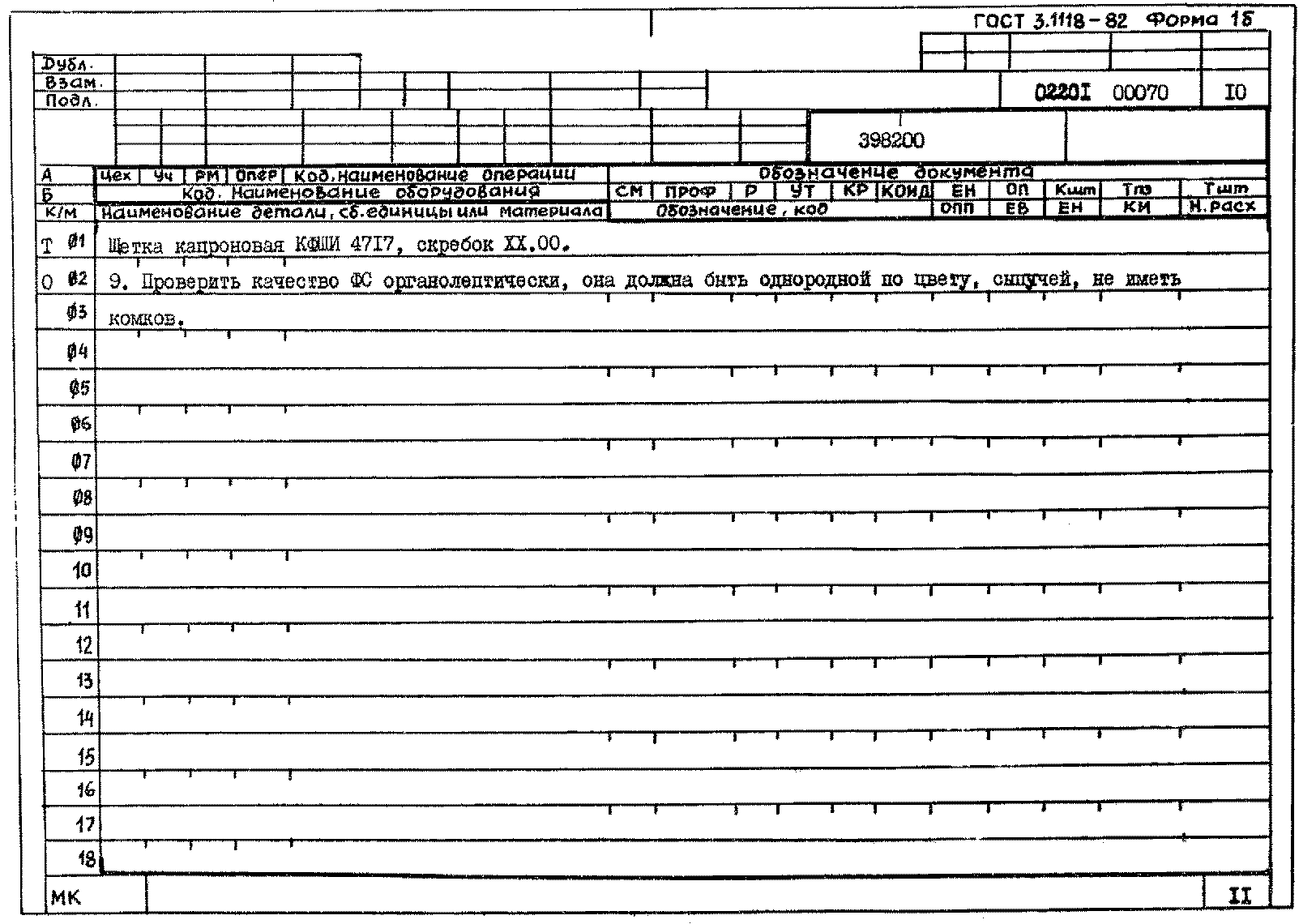

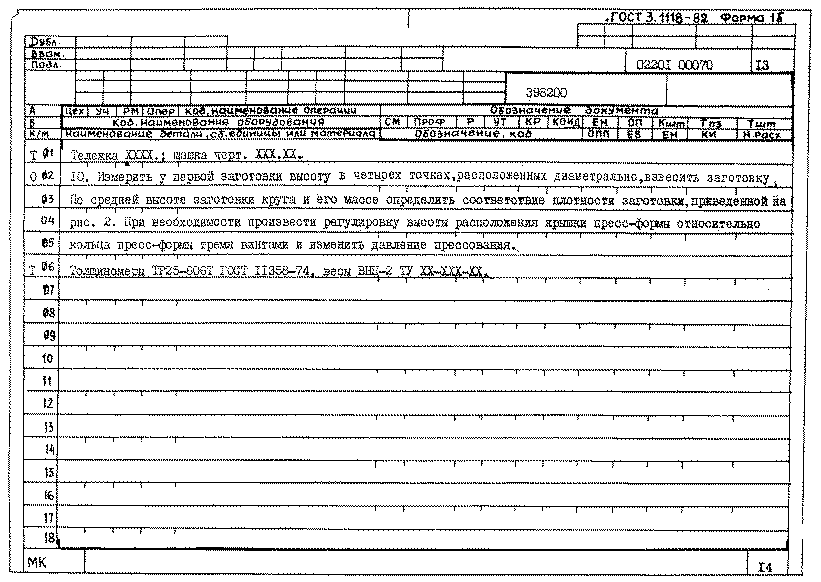

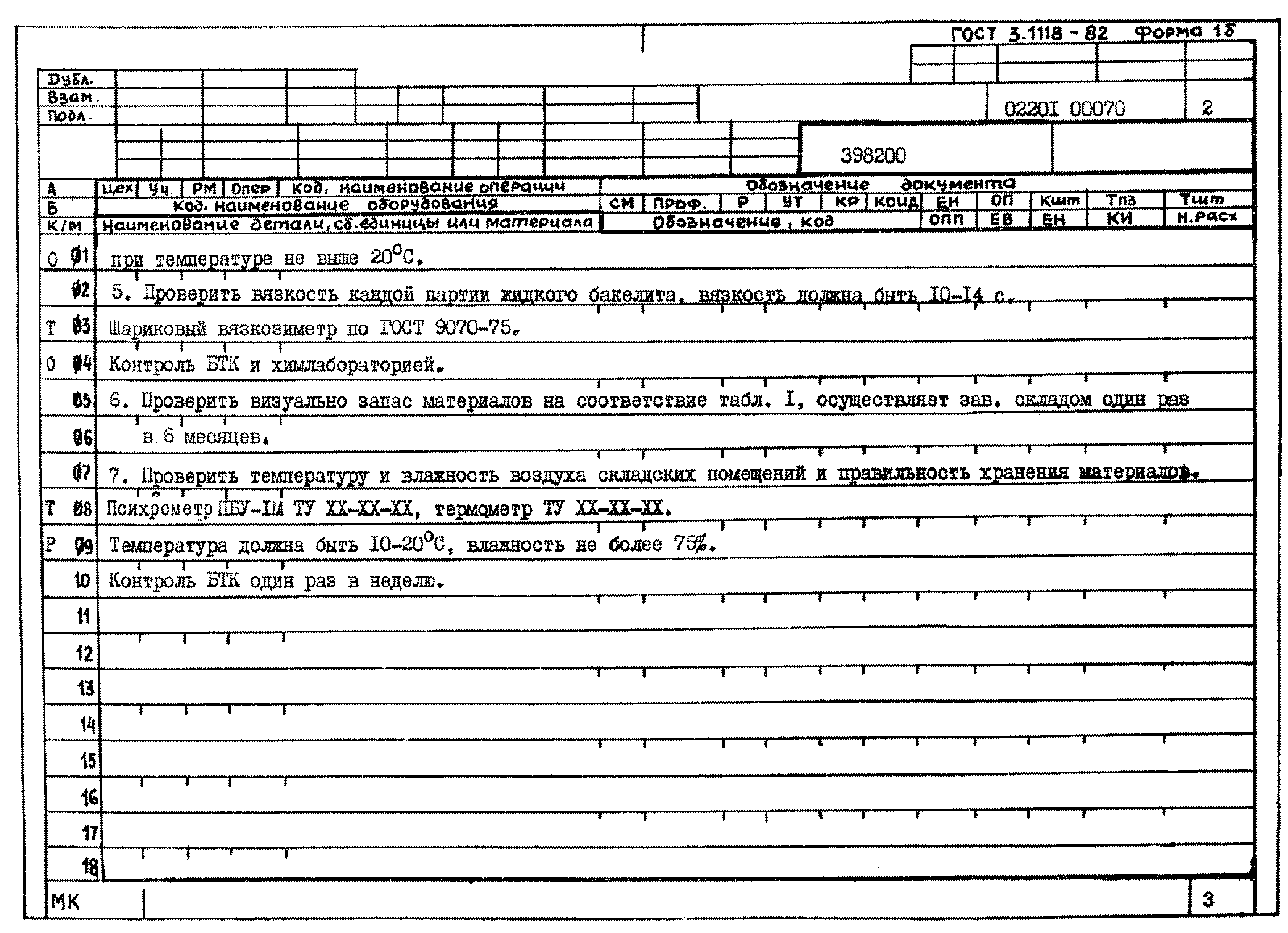

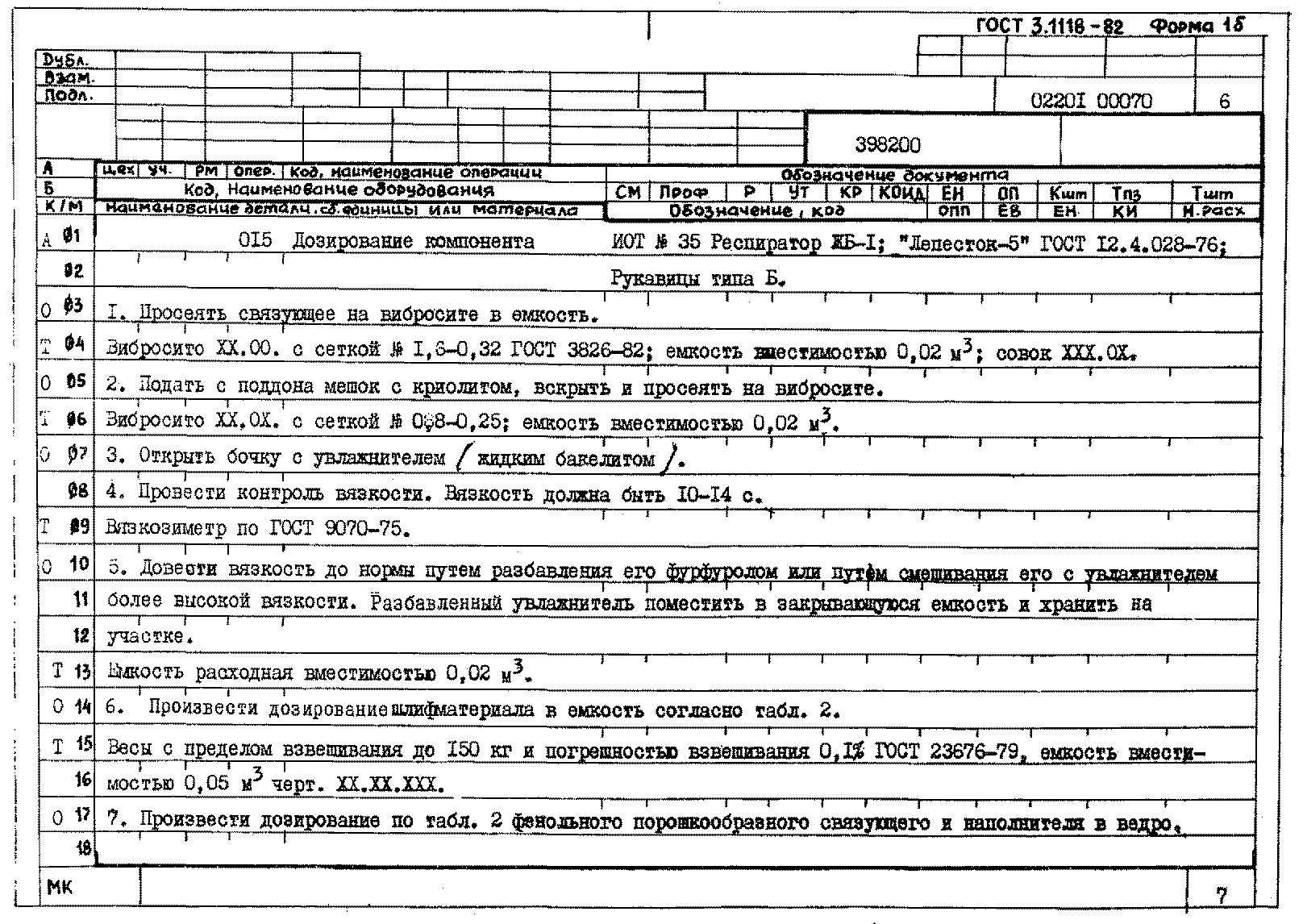

2.3. Маршрутная карта (МК)

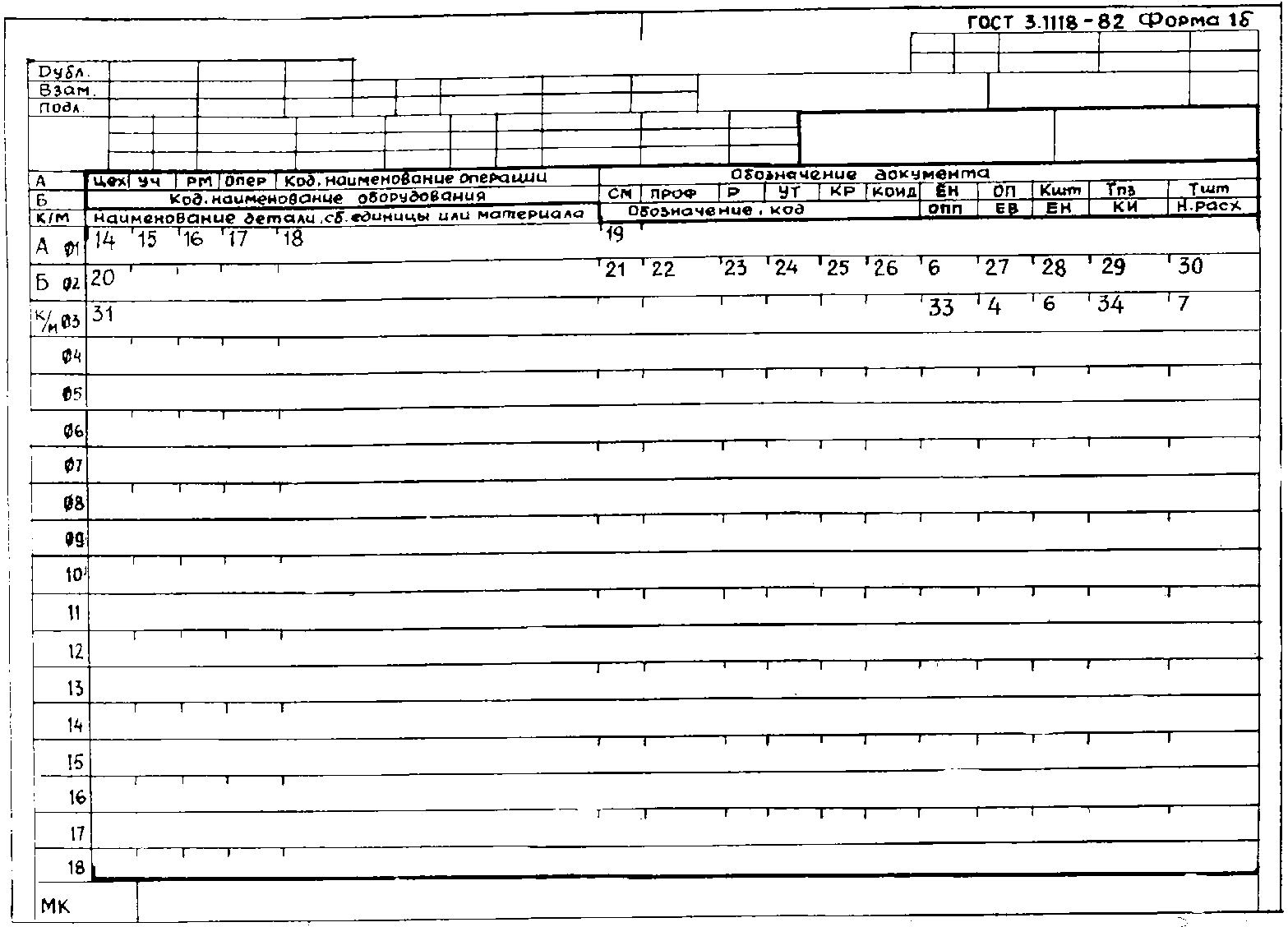

2.3.1. Правила оформления форм 2 и 1б, МК в соответствии с требованиями ГОСТ 3.1118-82, ОСТ 2 Н02-17-84 и настоящих методических указаний.

2.3.2. МК выполняет роль основного документа комплекта технологических документов изготовления абразивного инструмента (шлифовальных и полировальных кругов, абразивных брусков, шлифовальных головок, изделий из шлифовальной шкурки, в том числе товаров народного потребления (ТНП). Состав информации в формах МК должен соответствовать ГОСТ 3.11188-82, ОСТ 2 Н02-17-84, рис. 1, 2 и табл. 2.

--------------------------------

<*> Графы заполняются по усмотрению разработчика; допускается их не заполнять, если информация содержится в других документах.

2.3.3. Списание каждой операции в МК следует начинать с нового листа, независимо от того, какое количество строк осталось после описания предыдущей.

2.3.4. Дополнительные требования к технологическому процессу, содержащиеся в других документах, указываются в МК в виде ссылки на обозначения (наименования) этих документов. Текст в МК следует записывать по всей длине строки. Для удобства ее восприятия разделение граф следует производить не сплошными вертикальными линиями, а разделительными знаками - отрезками линий длиной 1,5 - 2,0 ми.

2.3.5. Информация в МК указывается по способу блочного заполнения строк. Каждому блоку соответствует свой буквенный служебный символ, который условно указывает на состав информации блока. Обозначение служебных символов должно соответствовать ГОСТ 3.118-82.

2.3.6. Информацию общего характера, распространяющуюся на весь технологический процесс, в том числе номенклатуру изделий и НТД на эти изделия, следует указывать в МК до начала операций. Запись следует выполнять по всей длине строки. Информацию, относящуюся к отдельным операциям, следует записывать перед описанием переходов после наименования операции и обозначения применяемых документов.

2.3.7. Если информация общего характера распространяется на несколько операций технологического процесса, после ее записи в скобках указываются номера операций, на которые она распространяется, например: ... (опер. 010, 025, 030).

2.3.8. При маршрутно-операционном описании в МК должны указываться ссылки на технологические процессы (типовые операции), выполненные в технологической последовательности изготовления изделия, например: ссылка на технологический процесс термической обработки и др. Пример записи приведен в приложении 2, опер. 030.

2.3.9. Последовательность заполнения информации для каждой операции по типам строк приведена в табл. 3.

2.3.10. Если в комплект документов технологического процесса входит ведомость оснастки (ВО), в которой приведены полные обозначения технологической оснастки, то при записи ее обозначений в МК допускается применять краткую форму записи согласно требованиям ГОСТ 3.1104-81, ОСТ 2 Н02-17-84 и МУ 2.31-84.

2.3.11. Допускается на формах МК выполнять эскизы, таблицы, схемы, располагая их ниже информации, вносимой в графы 14 - 34. Размеры поля для выполнения эскизов, таблиц и схем устанавливает разработчик документов.

2.3.12. При повторении одинаковых переходов в одной операции допускается вместо описания указывать - "повторить переход 2".

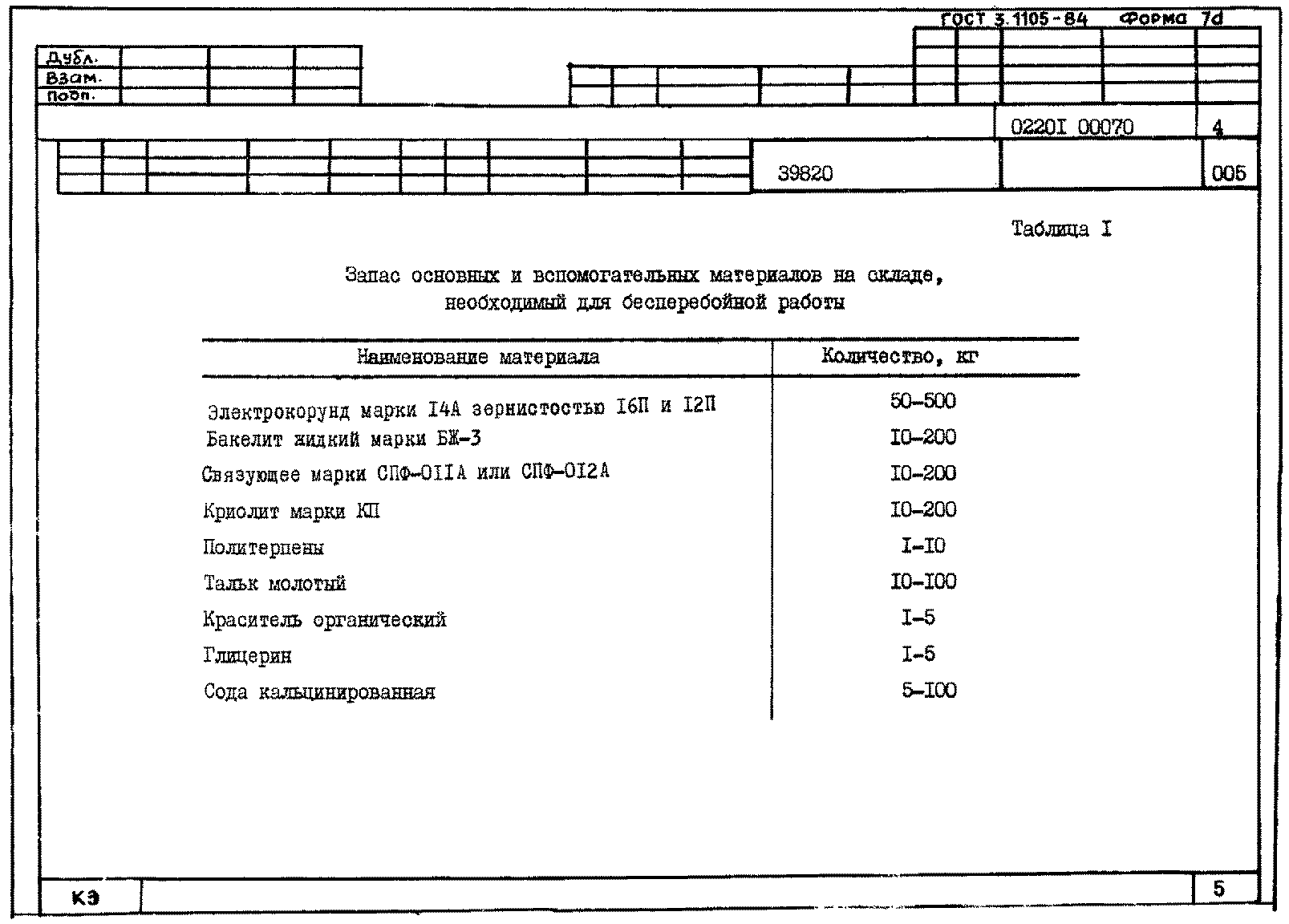

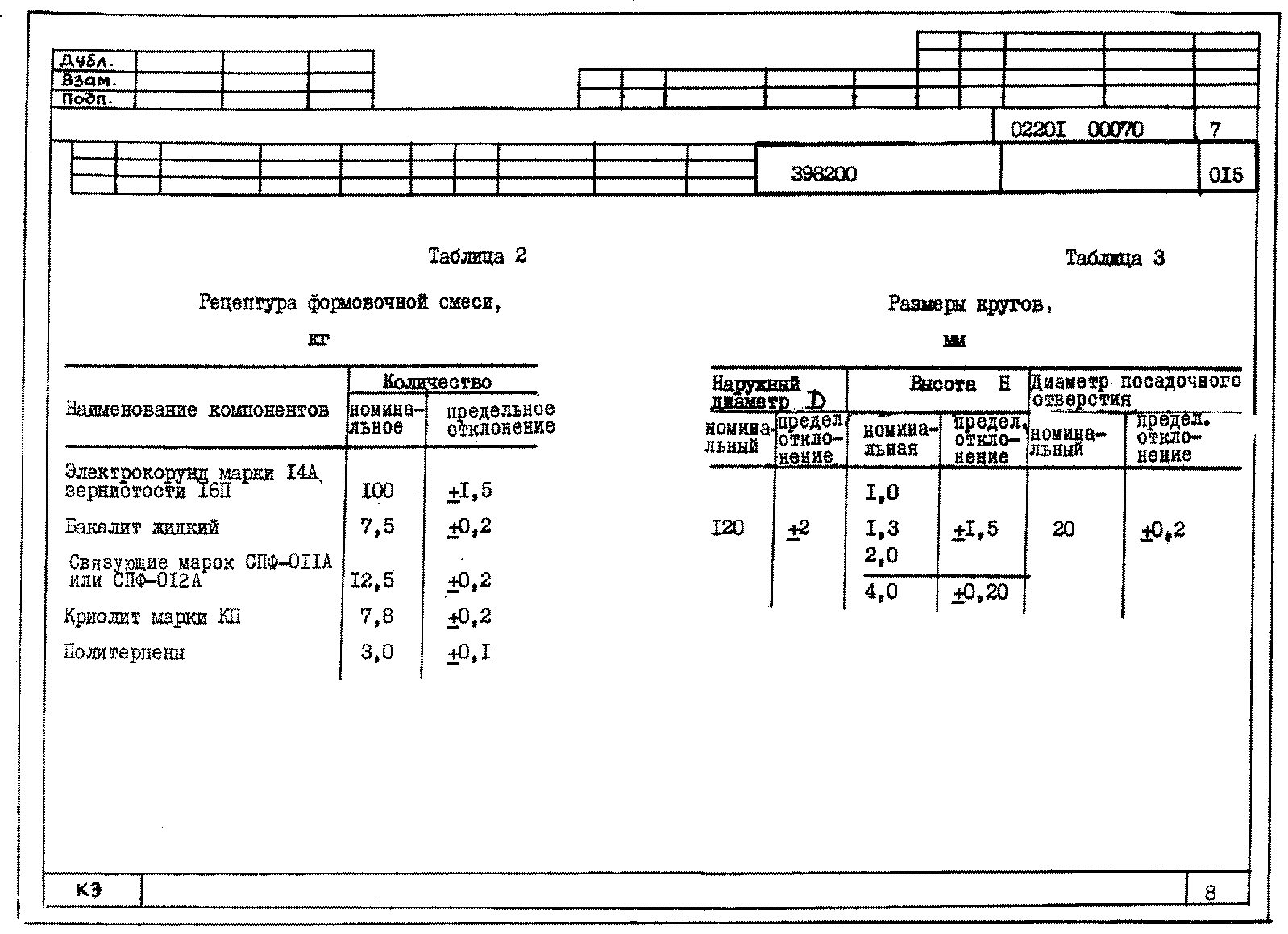

2.4. Карта эскизов (КЭ)

2.4.1. Правила оформления форм КЭ в соответствии с требованиями ГОСТ 3.1105-84 и настоящих методических указаний.

2.4.2. КЭ применяют для разработки графических иллюстраций, таблиц к текстовым документам с дополнительными данными, по режимам, рецептуре изготовления абразивного инструмента и материалов, технологических схем и тому подобному и выполняют на форматах по ГОСТ 2.301-68. Для разработки КЭ допускается применять следующие формы: 9 и 9а - для формата А2; 10 и 10а - для формата А1. С вертикальными полями подшивки КЭ может применяться в комплекте с МК, ОК, ТИ, ВТП КТО и др. Необходимость разработки КЭ устанавливает разработчик документа.

2.4.3. При описании технологических процессов КЭ выполняется на последующих листах с применением сквозной нумерации листов в пределах данного документа.

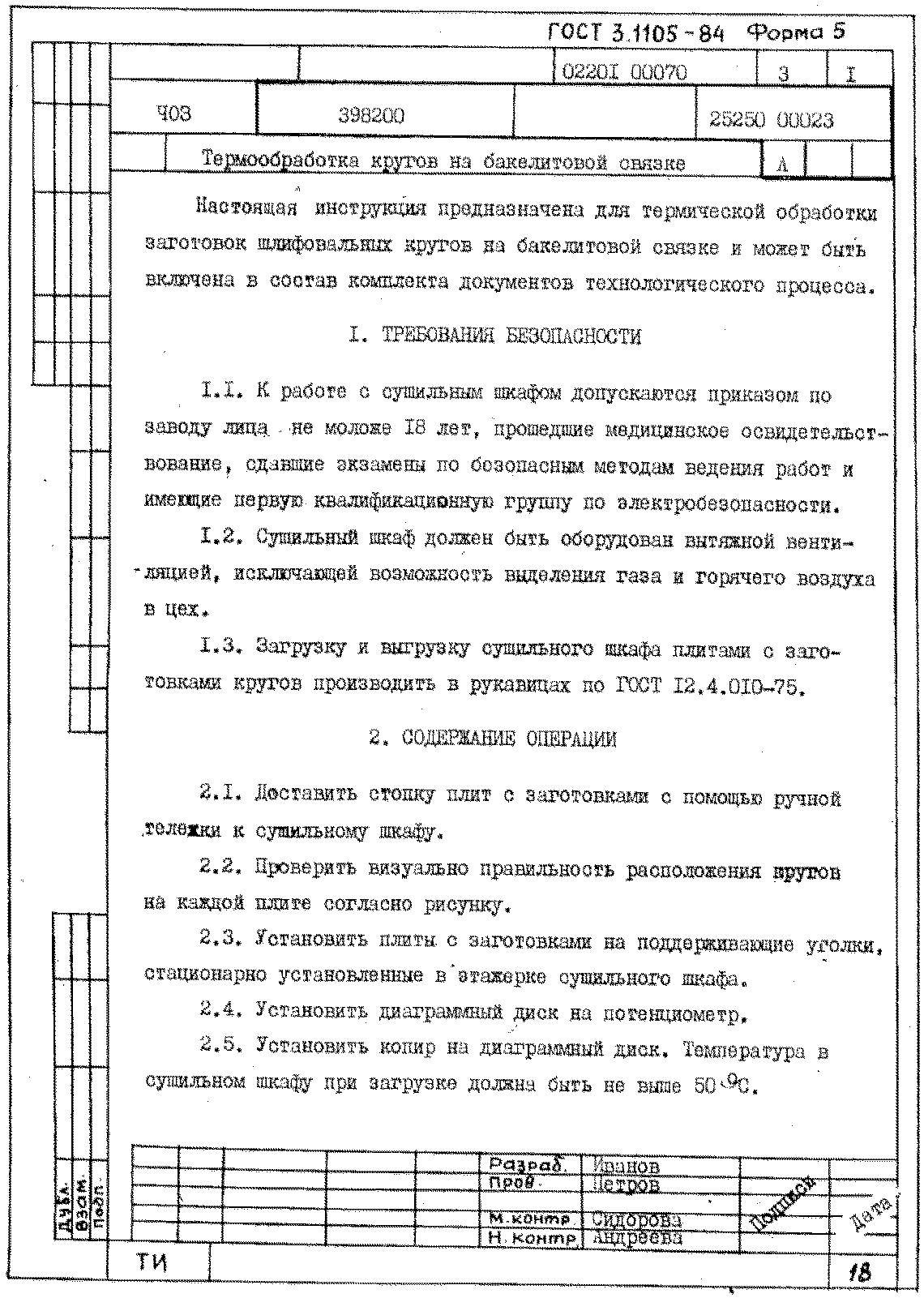

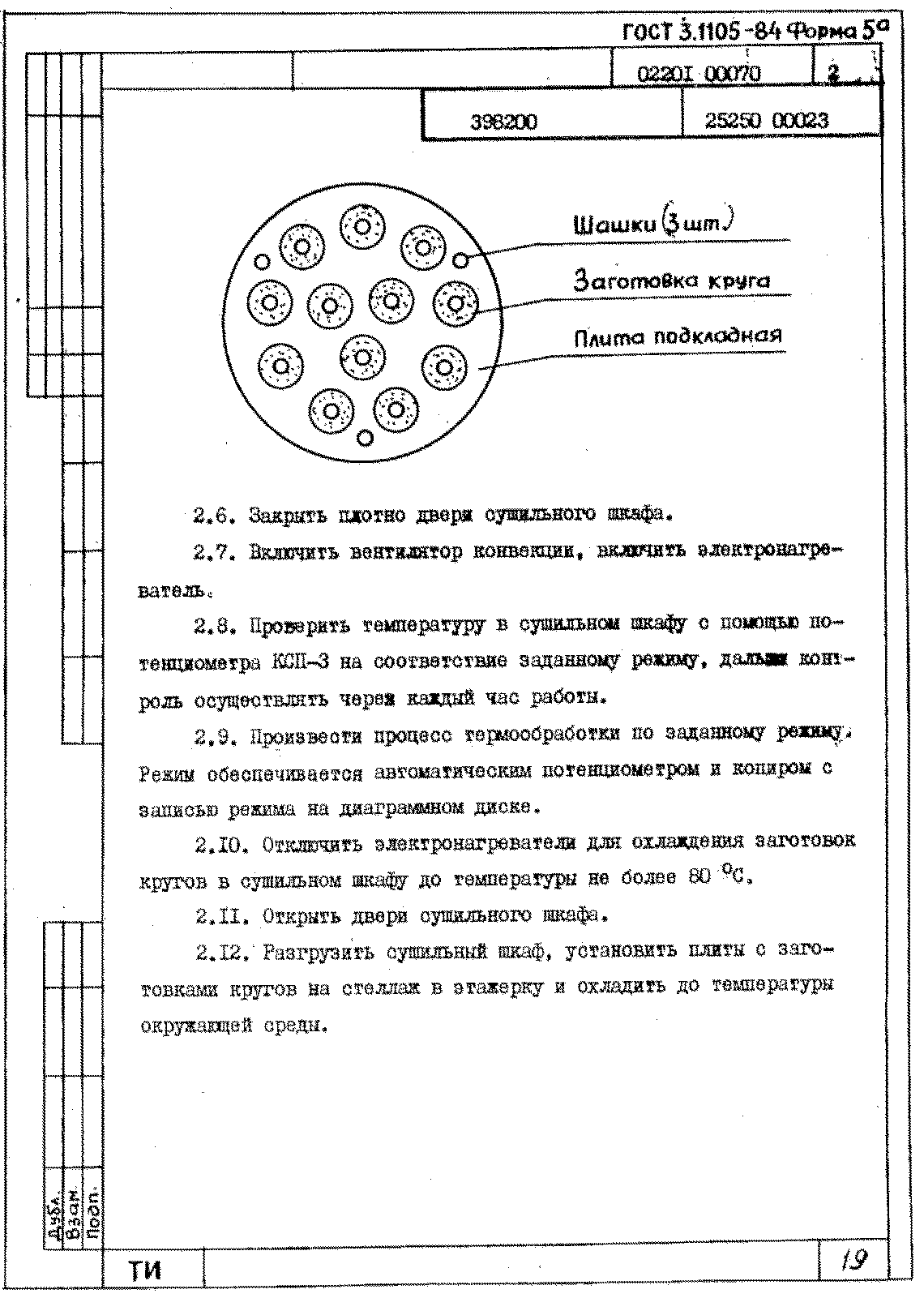

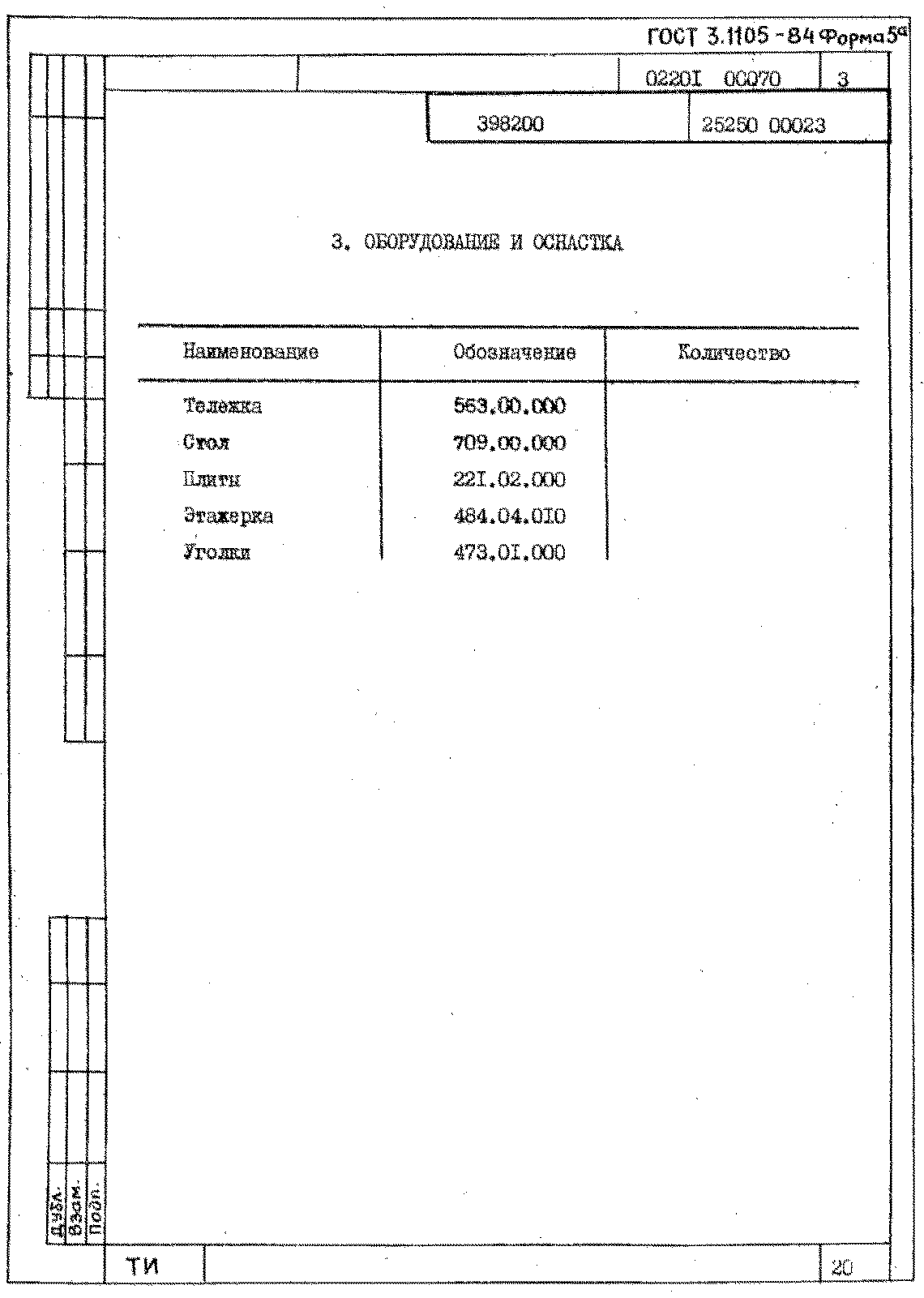

2.5. Технологическая инструкция (ТИ)

2.5.1. Правила оформления форм ТИ в соответствии с требованиями ГОСТ 3.1105-84 и настоящих методических указаний.

2.5.2. ТИ применяются для описания технологических процессов, имеющих непрерывный характер действия (плавка карбида кремния, электрокорунда, карбида бора и другие, производства шлифзерна, шлиф- и микропорошков, связок, бокситового агломерата, шлифовальной шкурки), а также на другие технологические процессы по усмотрению разработчика.

2.5.3. Допускается применять ТИ для описания отдельных операций, тогда при описании технологического процесса в документах давать ссылку на обозначение ТИ.

2.5.4. ТИ должна начинаться с вводной части, в которой отражается область распространения и назначения данного документа. Далее при необходимости должны быть записаны требования охраны труда. Описание должно излагаться в технологической последовательности по разделам. При наличии раздела "Требования безопасности" в ТИ она должна быть согласована с инженером по охране труда.

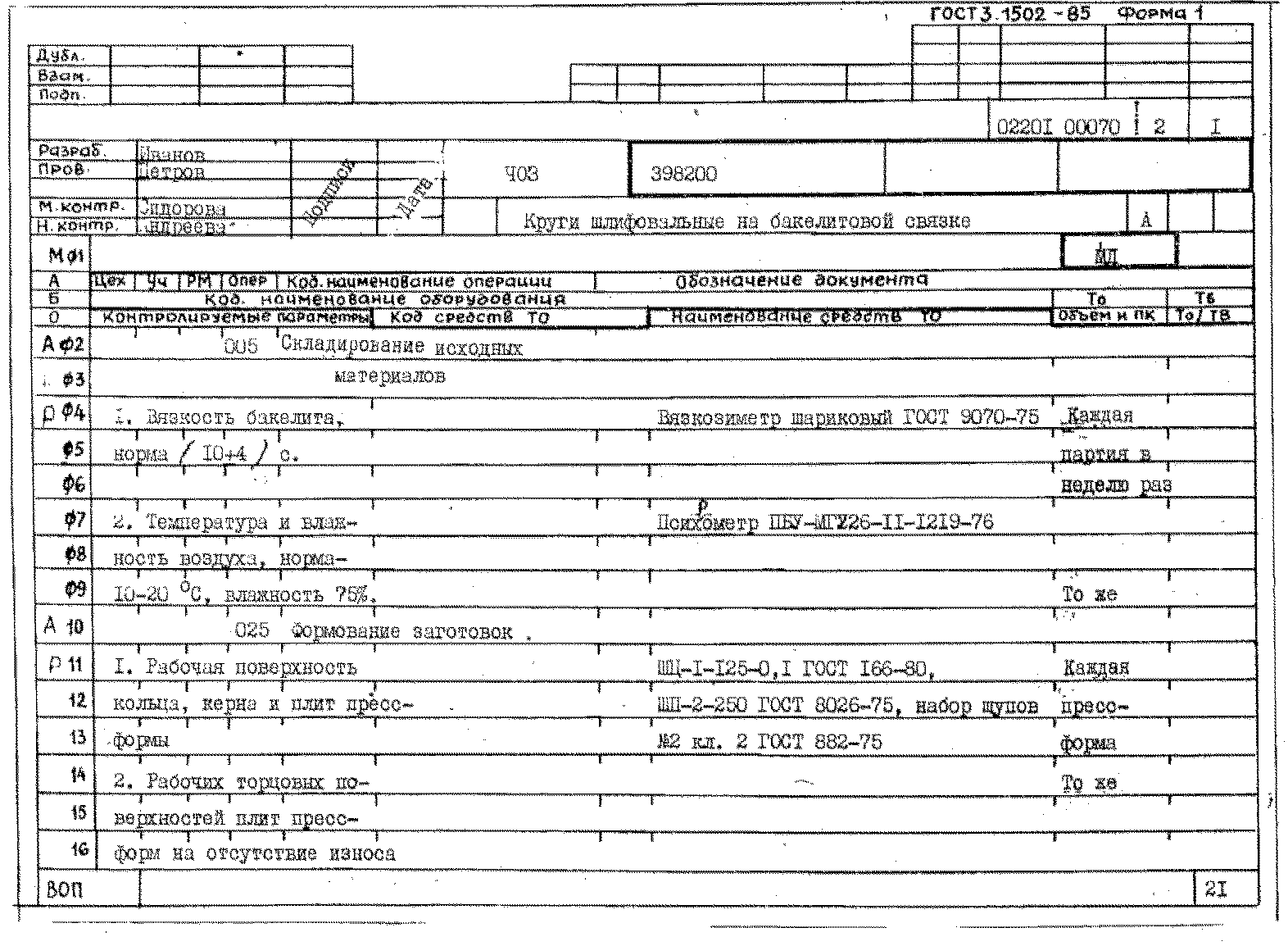

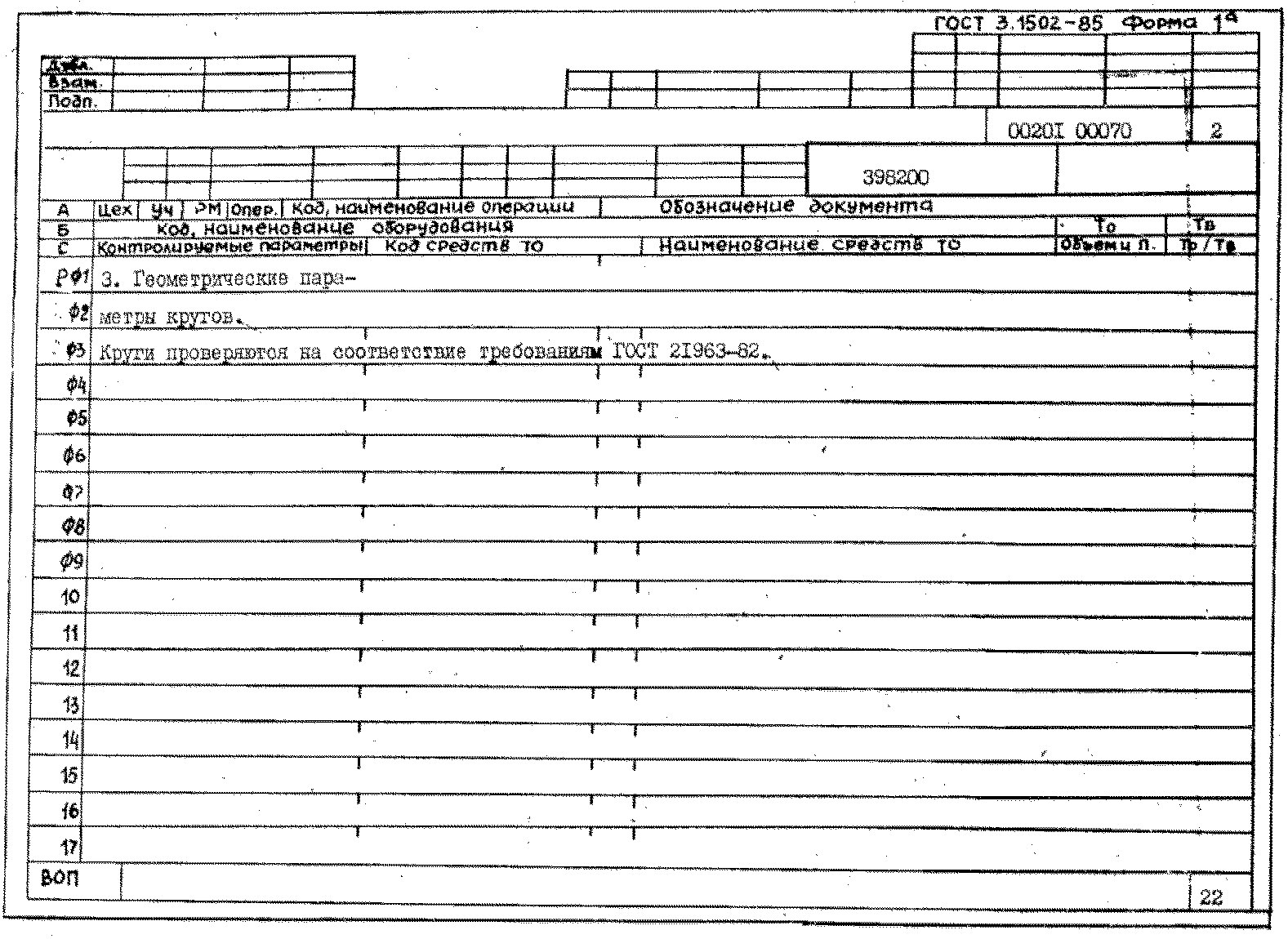

2.6. Правила оформления документов на технический контроль.

2.6.1. Правила оформления форм на технический контроль в соответствии с требованиями ГОСТ 3.1502-85 и настоящих методических указаний.

2.6.2. Для операционного описания технологических операций технического контроля в технологической последовательности с указанием переходов, технологических режимов, данных о технологической оснастке и норм времени, в случае наличия в технологическом процессе большого количества операций технического контроля используется ведомость операций (ВОП).

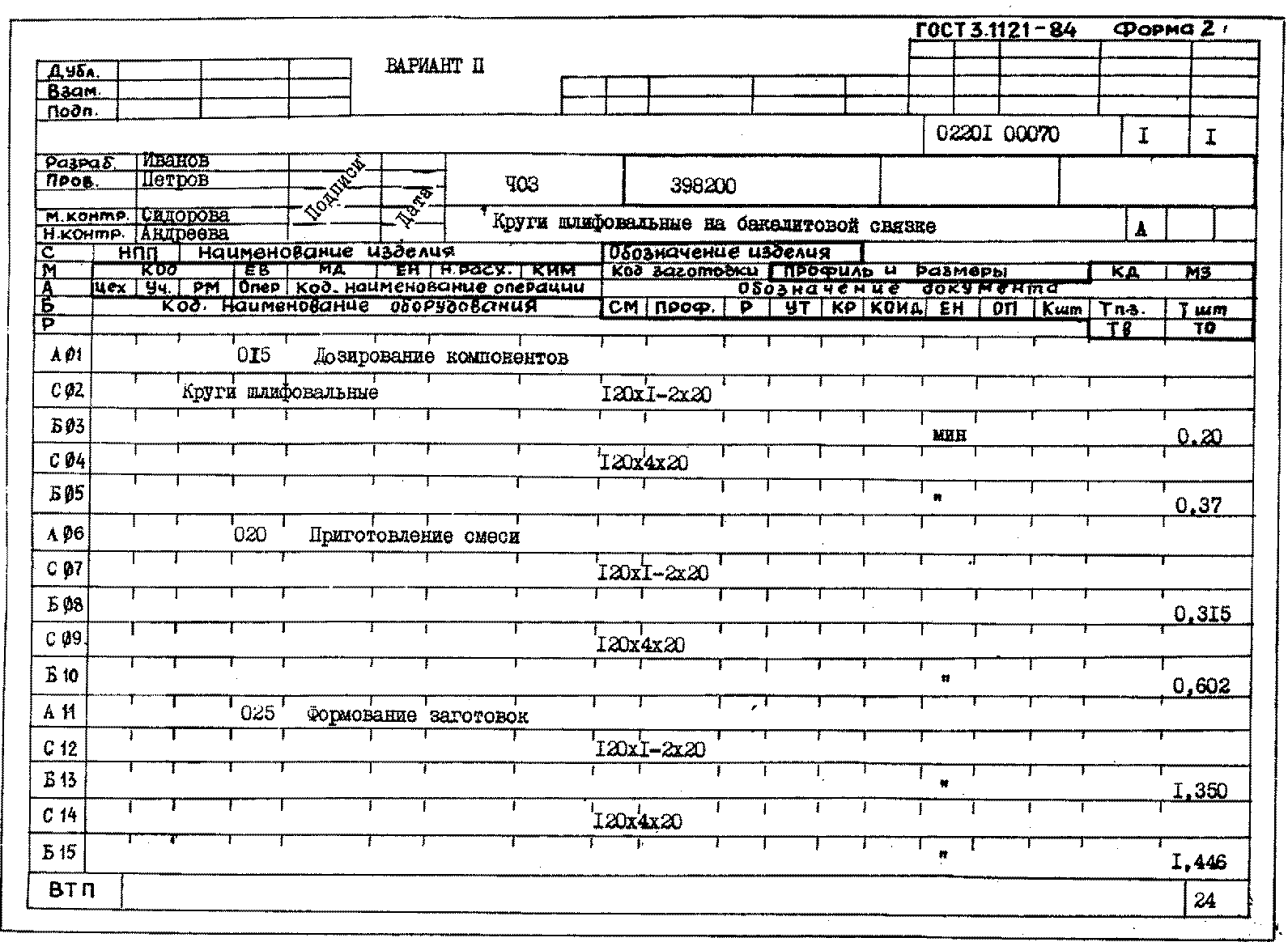

2.7. Ведомости деталей к типовому (групповому) технологическому процессу (ВТП).

2.7.1. Правила оформления формы ВТП в соответствии с требованиями ГОСТ 3.1121-84 и настоящих методических указаний.

2.7.2. ВТП - документ, предназначенный для указания переменной информации, относящейся к одному изделию, которая не приведена в КЭ и ТИ.

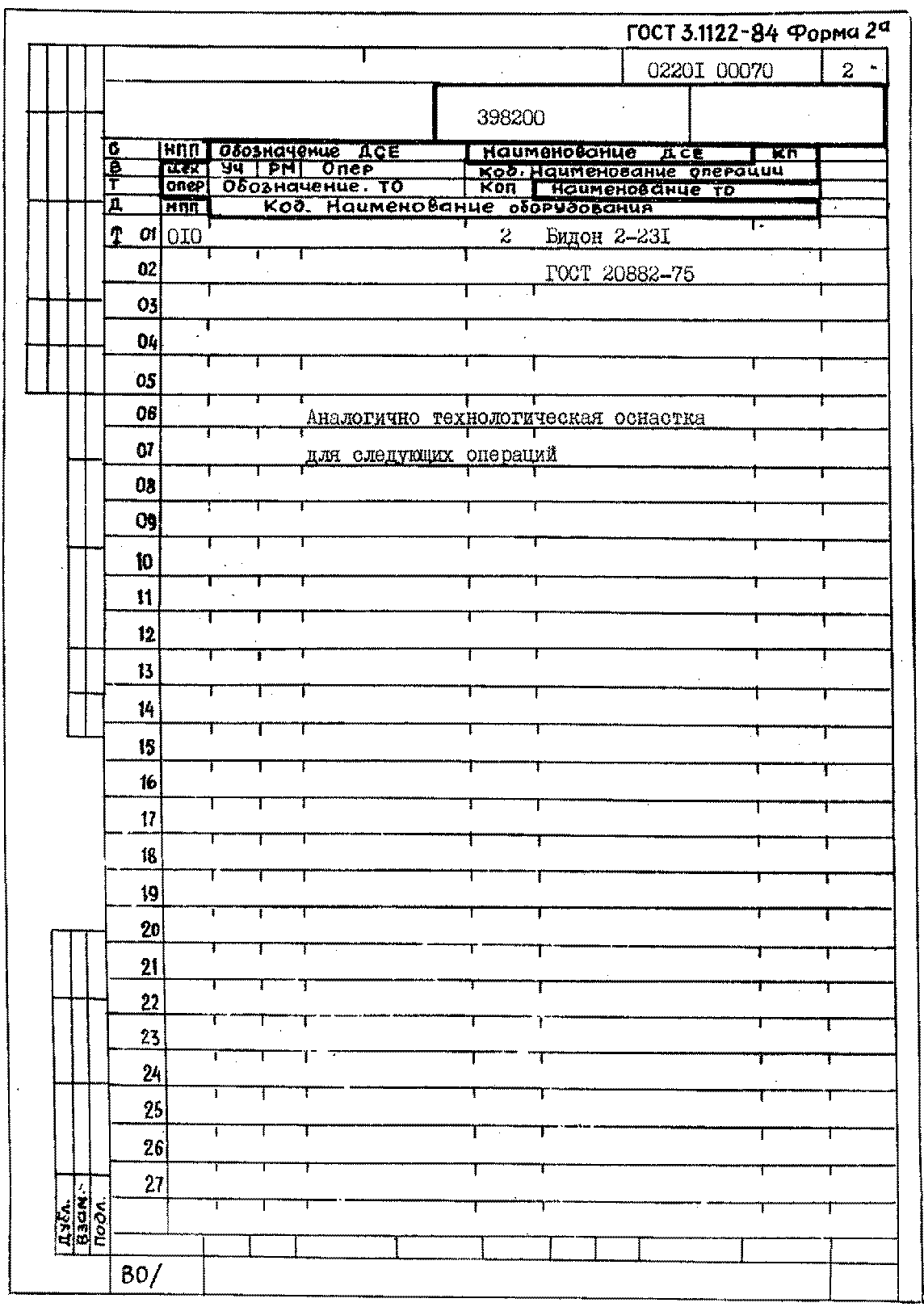

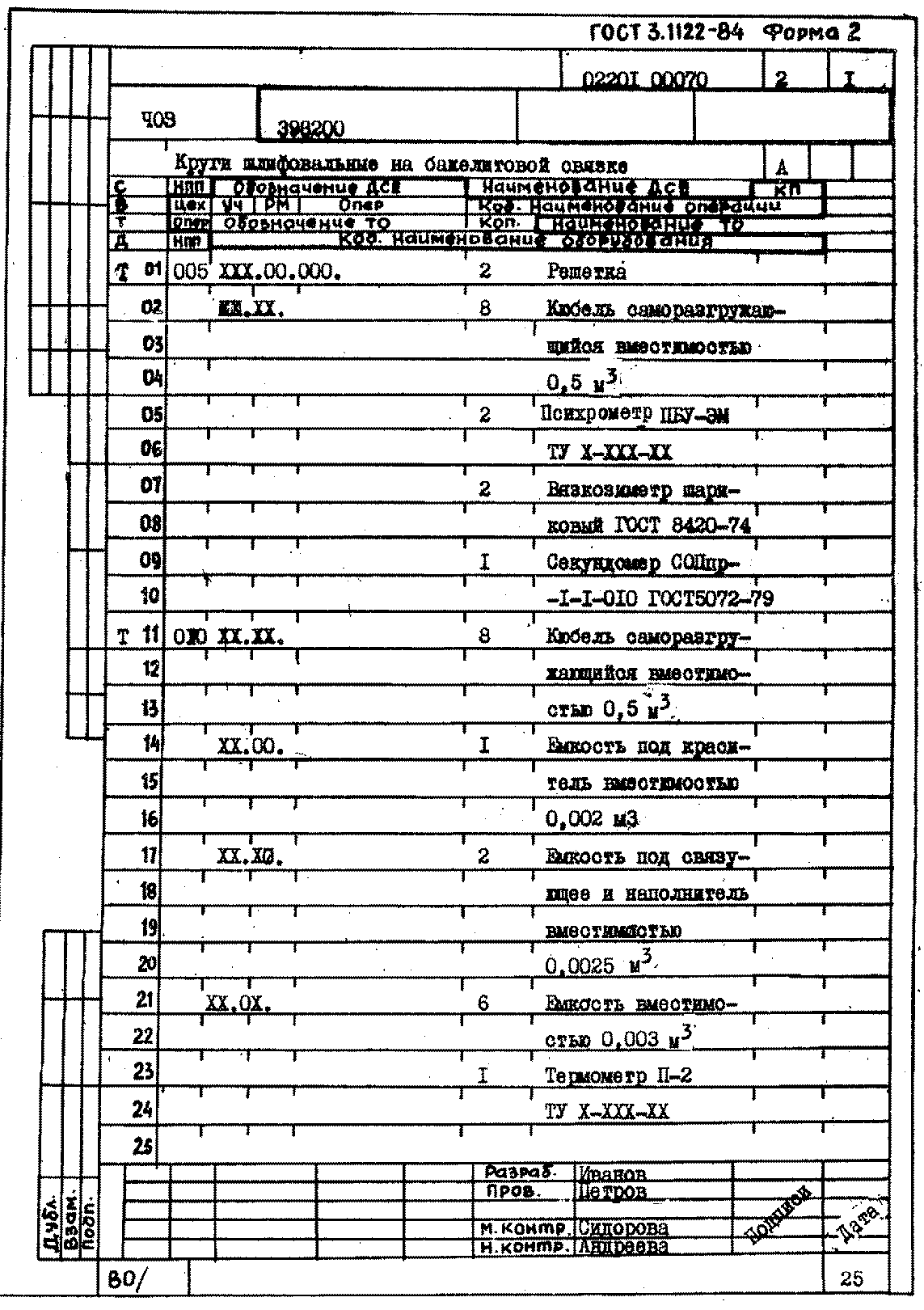

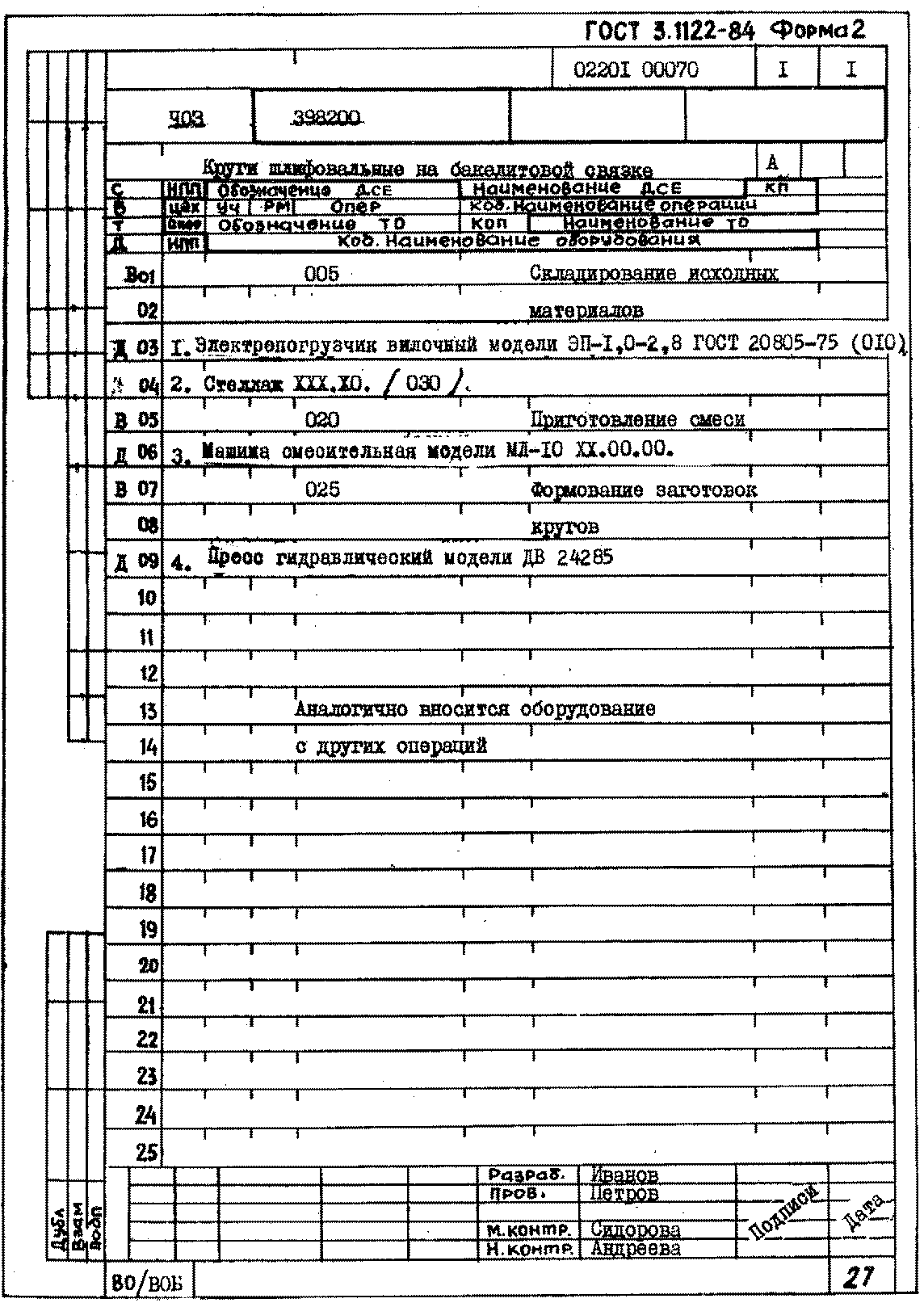

2.8. Ведомость оснастки (ВО). Ведомость оборудования (ВОБ).

2.8.1. Правила оформления форм ВО и ВОБ в соответствии с требованиями ГОСТ 3.1122-84 и настоящих методических указаний.

2.8.2. ВО - документ, предназначенный для указания применяемой технологической оснастки при выполнении технологического процесса изготовления изделий и материалов.

2.8.3. ВОБ - документ, предназначенный для указания применяемого оборудования.

2.8.4. Графа 15 - заполняется по усмотрению разработчика для указания по применению оснастки (оборудования), например, характеристика показателей, норма стойкости, количество единиц оборудования.

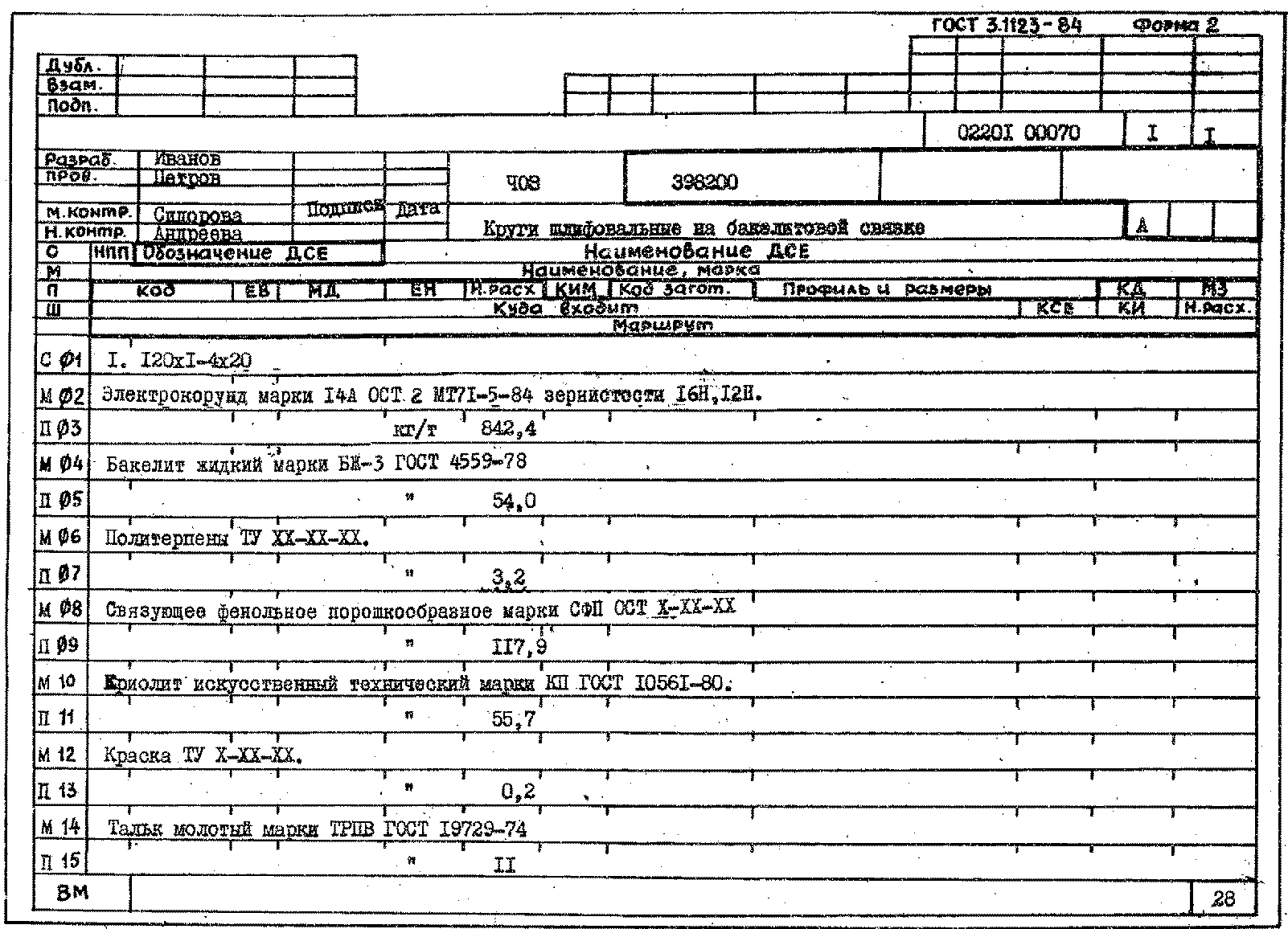

2.9. Ведомость материалов (ВМ)

2.9.1. Правила оформления формы ВМ в соответствии с требованиями ГОСТ 3.1123-84 и настоящих методических указаний.

2.9.2. ВМ - документ, предназначенный для указания расхода материалов при изготовлении изделий.

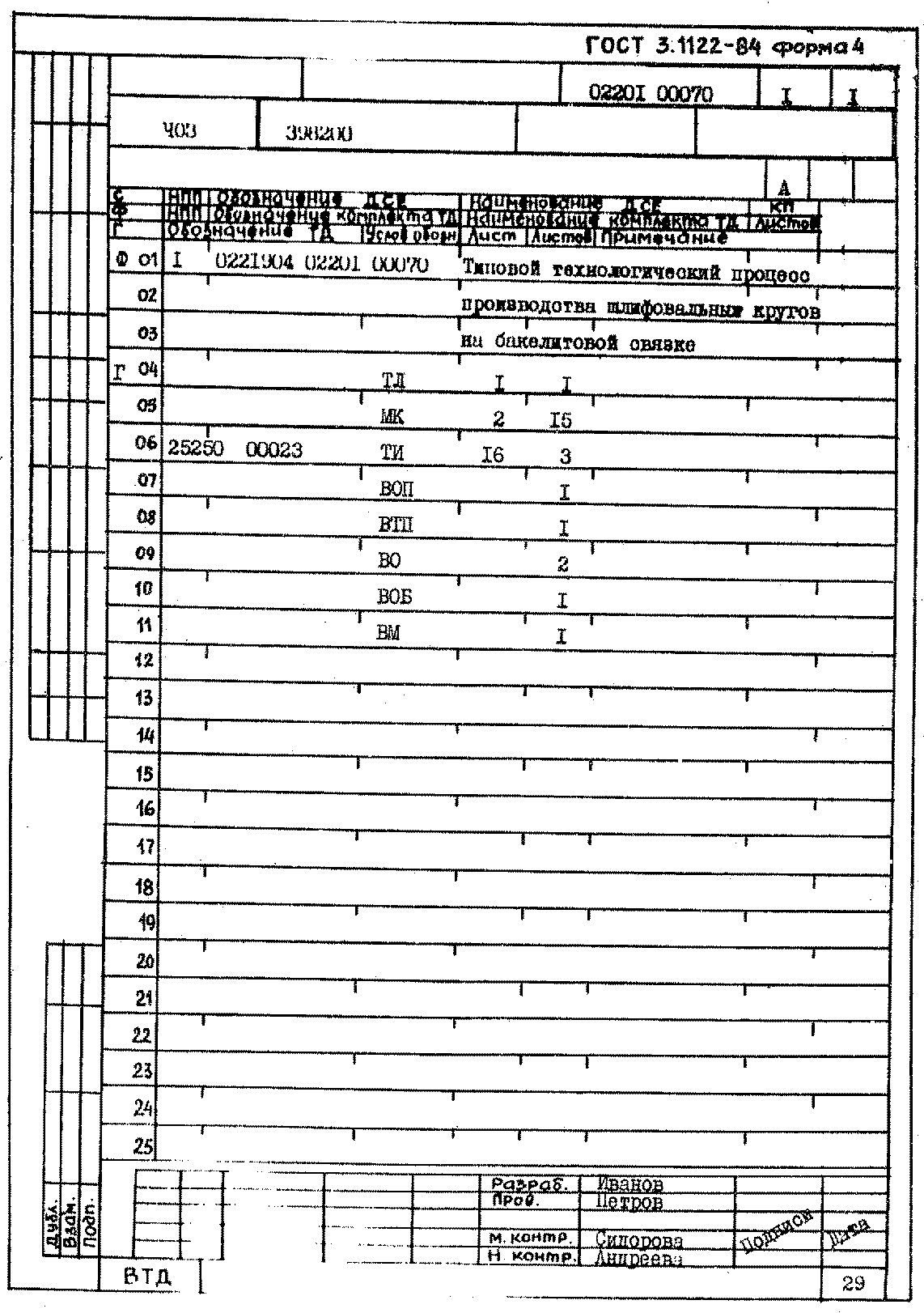

2.10. Ведомость технологических документов (ВТД).

2.10.1. Правила оформления форм ВТД в соответствии с требованиями ГОСТ 3.1122-84 и настоящих методических указаний.

2.10.2. ВТД предназначена для указания полного состава документов, входящих в комплект.

3.1. Правила и полнота отражения требований безопасности труда в документах должны соответствовать ОСТ 2 Н02-17-84.

3.2. В целях сокращения объемов разрабатываемой документации на каждом предприятии соответствующими службами должны быть разработаны на всех операциях технологического процесса инструкции по охране труда (ИОТ) со своими регистрационными номерами, на которые в документах приводятся ссылки.

4.1. Правила присвоения и порядок учета обозначений технологической документации в соответствии с ГОСТ 3.1201-85 и настоящих методических указаний.

4.2. Система обозначения технологической документации предназначена для обозначения комплектов документов на технологические процессы изготовления абразивного инструмента, материалов и отдельных видов технологических документов, имеющих самостоятельное применение.

4.3. Обязательному обозначению подлежат:

комплекты документов (документации) на типовые (групповые) технологические процессы;

технологические инструкции.

Допускается отдельным видам документов, не имеющим самостоятельного применения, обозначения не присваивать, указывая в графе 25 основной надписи по ГОСТ 3.1103-82 обозначение комплекта документов или ТИ, куда входит данный документ.

4.4. Система обозначений должна соответствовать ГОСТ 3.1201-85.

4.4.1. Код предприятия - разработчика выбирается из графы 3 "Классификатора всесоюзных промышленных и производственных объединений, предприятий и организаций Минстанкопрома" и указывается в верхней части графы 4 основной надписи ГОСТ 3.1103-82.

4.4.2. Обозначение комплекта документов типового технологического процесса изготовления шлифовальных кругов, разработанного Волжским филиалом ВНИИАШ имеет вид:

4.4.3. Обозначение технологической инструкции на типовой технологический процесс производства карбида кремния, разработанной Волжским абразивным заводом имеет вид: 0220937 25201 00050.

4.4.4. Обозначение видов документации следует регистрировать по карточкам учета обозначений документов (КУОД). На каждый вид документации следует принять свою КУОД.

5.1. Учитывать и хранить технологические документы следует в соответствии с ГОСТ 3.1111-77 и ГОСТ 2.501-68.

5.2. Вносить изменения в технологические документы следует в соответствии с ГОСТ 2.503-74 и ГОСТ 3.1111-77.

5.3. Передачу технологических документов следует осуществлять в соответствии с ГОСТ 2.504-81.

6.1. К документам, применяемым в разработке, внедрении и функционировании технологических процессов относятся:

карта заказа на проектирование и изготовление технологической оснастки;

ведомость заказа изготовления технологической оснастки;

карта согласования технологического процесса;

акт внедрения технологического процесса.

6.2. Акт внедрения составляется на вновь разработанный комплект технологических документов (документации) и предназначен для подтверждения внедрения разработанного технологического процесса (операции) и (или) оснастки на одном предприятии.

6.2.1. Акт составляет и подписывает комиссия, председателем которой является главный инженер предприятия, в состав комиссии должны входить представители Государственной приемки при ее наличии, ОГТ, ОТК, стандартизатор, метролог.

Утверждает акт главный инженер предприятия.

6.2.2. Комплекты документов (документации) на типовые и групповые технологические процессы должны подвергаться ежегодной проверке на соответствие их конструкторской и нормативно-технической документации с простановкой штампа на обратной стороне ТЛ.

Шрифт типа А N 5 ГОСТ 2.304-81.

Допускается отметку о проверке техпроцесса делать в "Листе регистрации". Проверку должна проводить комиссия в составе по п. 6.2.1.

6.3. Карта заказа является основанием для проектирования и последующего изготовления технологической оснастки на одном предприятии.

Оформление карты заказов форма 1, 1а должно соответствовать ГОСТ 3.1113-79.

6.4. Ведомость заказа изготовления технологической оснастки является основанием для изготовления спроектированной оснастки (изготовление дублеров оснастки) как вспомогательными цехами одного предприятия, так и при централизованном изготовлении ее на других предприятиях.

Оформление ведомости заказов формы 2, 2а должно соответствовать ГОСТ 3.1113-79.

6.5. Карта согласования технологического процесса предназначена для согласования технических требований при выполнении технологических операций, разработанных несколькими подразделениями одного предприятия.

Оформление карты согласования формы 3, 3а должно соответствовать ГОСТ 3.1113-79.

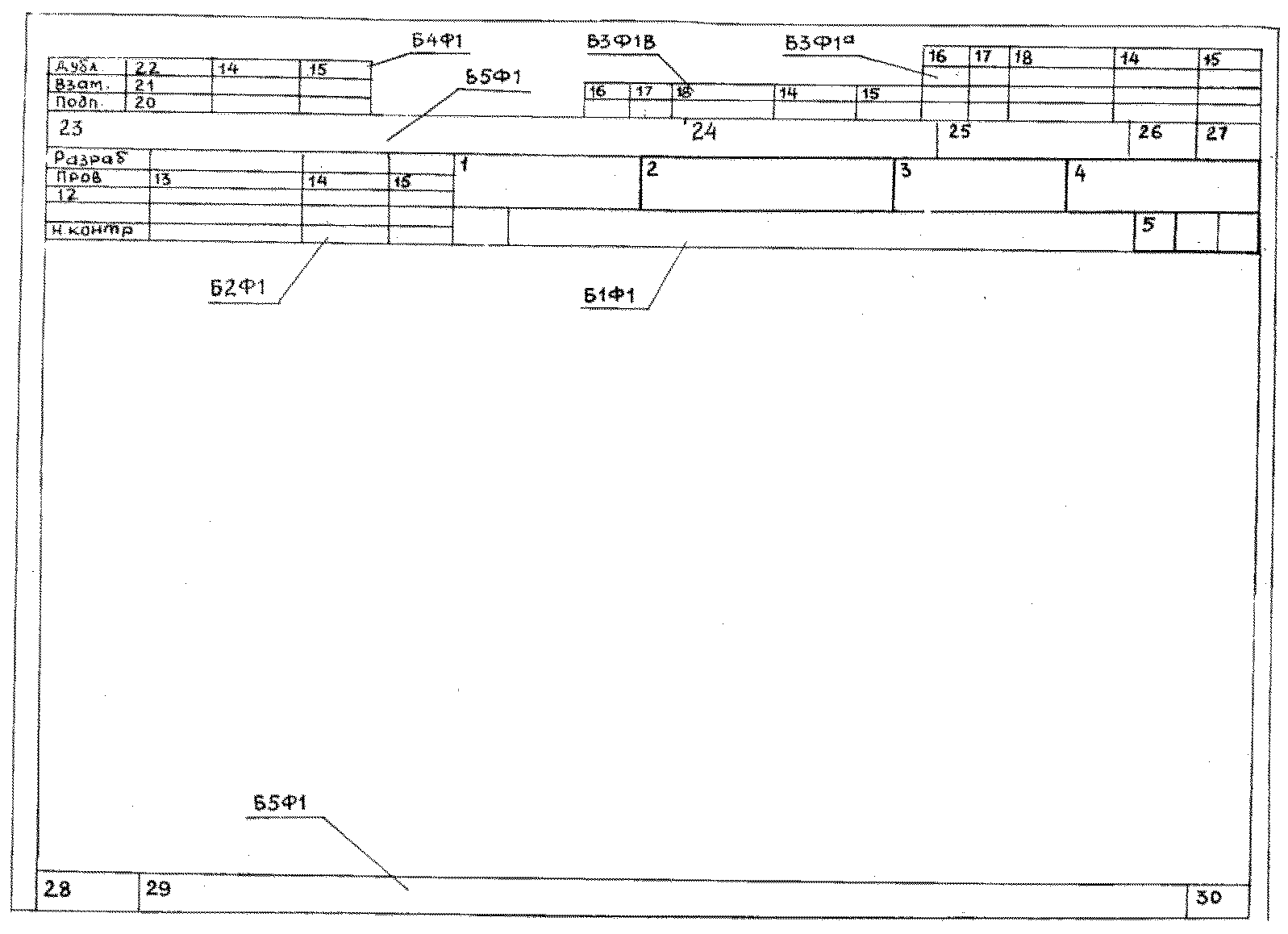

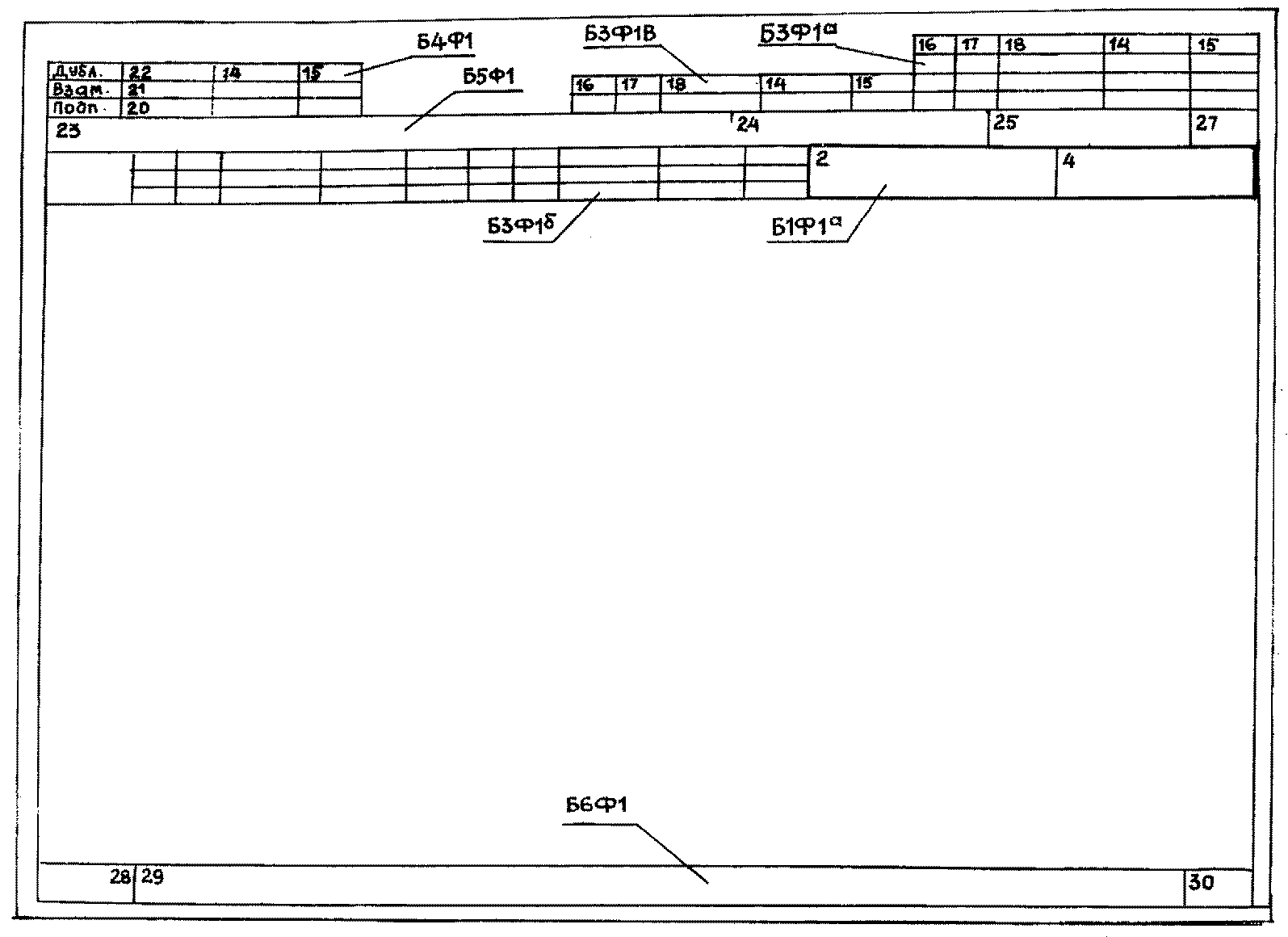

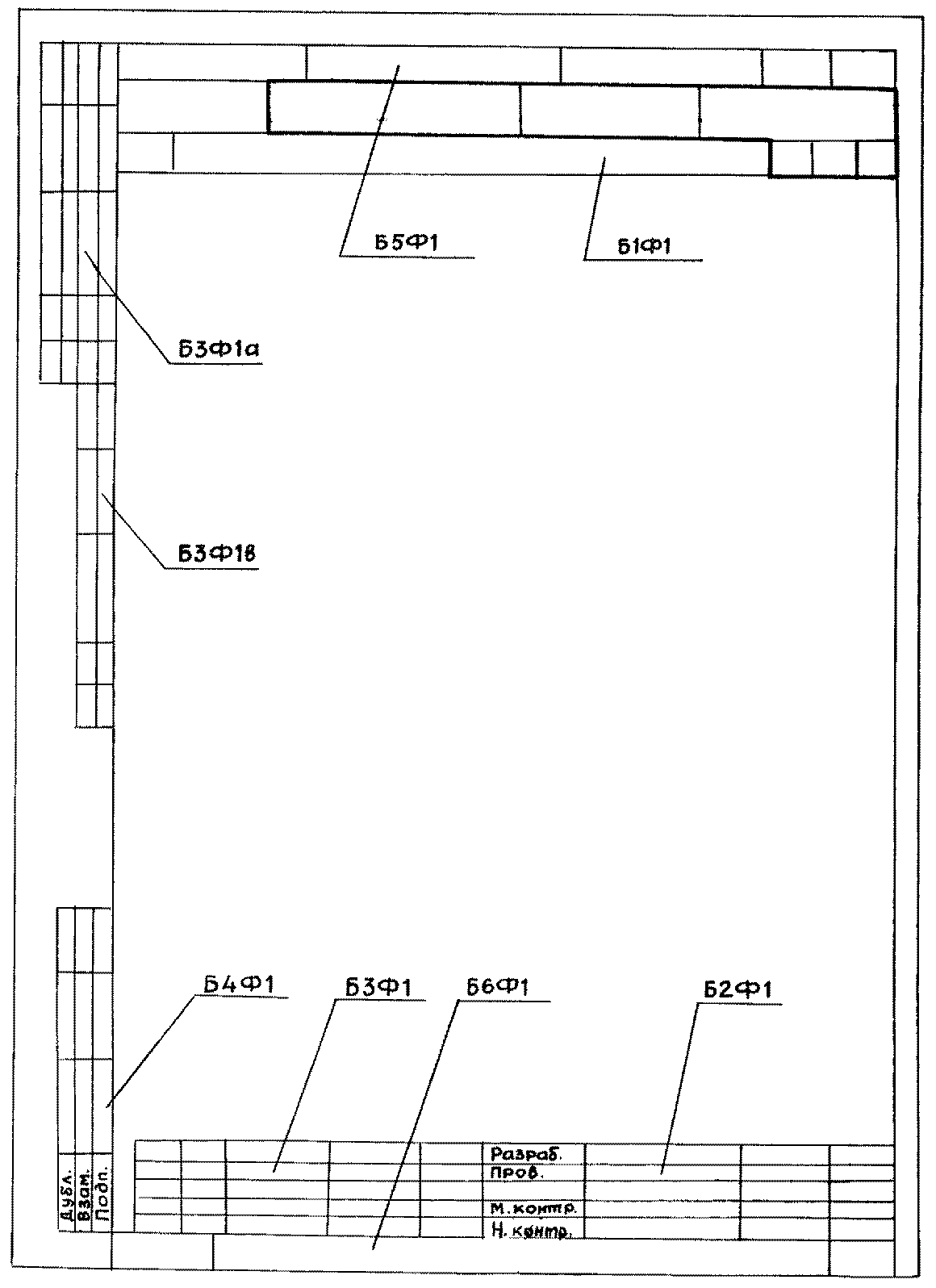

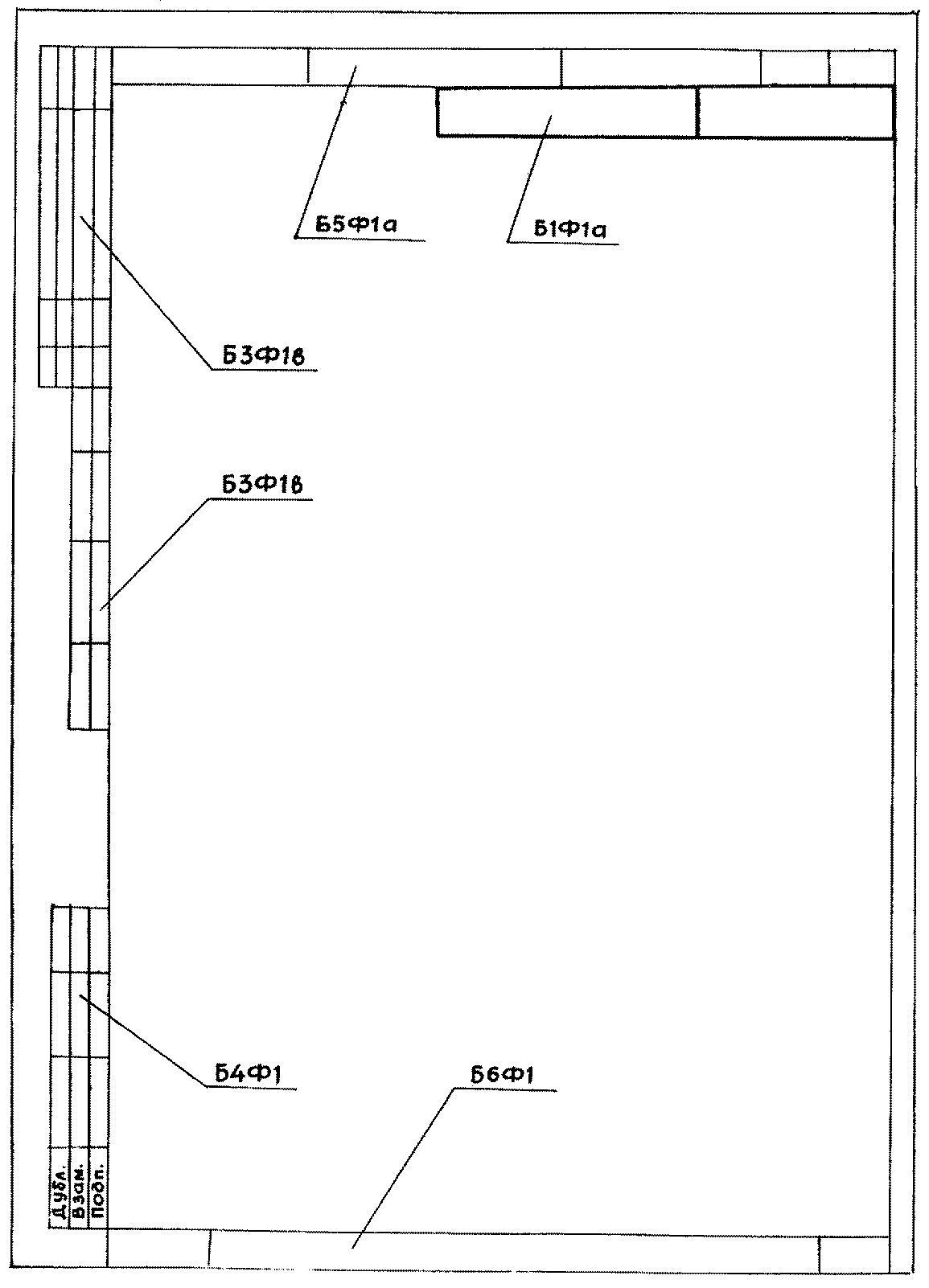

Основные надписи в технологических документах выполняются на форматах A4 по ГОСТ 2.301-68 и должны соответствовать ГОСТ 3.1103-82 и рис. 1 - 4. Для КЭ допускается применение других форматов. Содержание граф основной надписи с учетом особенностей абразивного производства даются в таблице.
