Описание

Источник публикации

М.: СПО, Союзтехэнерго, 1988

Примечание к документу

Документ введен в действие с 1 января 1988 года.

Название документа

"РД 34.20.327-87. Методические указания по гидропневматической промывке водяных тепловых сетей"

(утв. Минэнерго СССР 21.10.87)

"РД 34.20.327-87. Методические указания по гидропневматической промывке водяных тепловых сетей"
(утв. Минэнерго СССР 21.10.87)

Оглавление

РД 34.20.327-87. Методические указания по гидропневматической промывке водяных тепловых сетей

1. Общие положения и указания по промывке тепловых сетей

2. Средства измерения

3. Подготовка тепловой сети к промывке

4. Расчет режима промывки тепловой сети

5. Проведение промывки

6. Требования техники безопасности при проведении работ

7. Пример расчета режима промывки

Приложение 1. Расчетные параметры для гидропневматической промывки водяных тепловых сетей по заданным диаметрам трубопроводов и скорости водовоздушной смеси V = 1,5 - 5 м/с

Приложение 2. Номограммы для расчета гидравлических потерь в водяных трубопроводах (K = 0,5 мм; гамма = 958 кг/м3)

Приложение 3. Поправочные коэффициенты бета к удельным потерям давления при эквивалентной шероховатости K >= 0,5 мм

Утверждено

Заместителем начальника

Главного научно-технического

управления энергетики и

электрификации

А.П.БЕРСЕНЕВЫМ

21 октября 1987 года

РУКОВОДЯЩИЙ ДОКУМЕНТ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ПО ГИДРОПНЕВМАТИЧЕСКОЙ ПРОМЫВКЕ ВОДЯНЫХ ТЕПЛОВЫХ СЕТЕЙ

РД 34.20.327-87

Срок действия установлен

с 1 января 1988 года

до 1 января 1998 года

Разработано Московским головным предприятием Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей "Союзтехэнерго".

Исполнитель И.В. Воронцова (ПО "Союзтехэнерго").

Утверждено Главным научно-техническим управлением энергетики и электрификации 21.10.87 г.

Заместитель начальника А.П. Берсенев

Срок действия установлен с 01.01.88 г. до 01.01.98 г.

Методические указания по гидропневматической промывке водяных тепловых сетей распространяются на разработку режима гидропневматической промывки участков трубопровода в тепловых сетях диаметром до 500 мм, предназначены для персонала предприятий тепловых сетей Минэнерго СССР и могут быть использованы работниками тепловых сетей других ведомств.

С выходом настоящих Методических указаний утрачивает силу "Временная инструкция по гидропневматической промывке водяных тепловых сетей" (М.: СЦНТИ ОРГРЭС, 1971).

1. ОБЩИЕ ПОЛОЖЕНИЯ И УКАЗАНИЯ ПО ПРОМЫВКЕ ТЕПЛОВЫХ СЕТЕЙ

1.1. В настоящих Методических указаниях рассмотрены средства измерения, подготовительные мероприятия, режимы и порядок гидропневматической промывки участков трубопровода в тепловых сетях диаметром до 500 мм.

Промывка трубопроводов диаметром свыше 500 мм требует дополнительных научно-технических исследований, связанных с возможностью получения требуемых скоростей водовоздушной смеси и необходимостью выноса дренажных отводов за территорию инженерных коммуникаций и городских застроек. В каждом конкретном случае это требует проектной проработки.

1.2. Целью промывки водяных тепловых сетей является очистка трубопроводов от строительно-монтажного мусора, окалины, ржавчины и различных отложений, накапливающихся в процессе эксплуатации.

1.3. Гидропневматический способ промывки является наиболее рациональным, так как простота его осуществления в сочетании с достаточной эффективностью и экономичностью по затратам рабочего времени и промывочной воды создают значительные преимущества перед обычной промывкой гидравлическим способом.

1.4. Гидропневматическая промывка должна производиться по окончании строительства тепловых сетей, а в действующих сетях:

- после капитального ремонта;

- после перекладки трубопроводов;

- при увеличении гидравлического сопротивления;

- при загрязненности и неприятном запахе сетевой воды, особенно в открытых системах теплоснабжения.

1.5. Для достижения необходимых скоростей водовоздушной смеси промывка тепловой сети должна производиться отдельными участками.

Протяженность промываемых участков трубопроводов определяется в зависимости от диаметра промываемых трубопроводов и не должна превышать 500 м для

до 250 мм и 1000 м для

300 - 500 мм.

При выделении участков тепловой сети, подлежащих промывке, необходимо учитывать возможность сброса водовоздушной смеси в конце участка.

1.6. Для промывки открытых и закрытых систем используется вода из питьевого или технического водопровода или сетевая вода из систем теплоснабжения (по согласованию с эксплуатирующей организацией).

В открытых системах теплоснабжения окончательная промывка трубопроводов тепловых сетей должна производиться водой питьевого качества до достижения в сбрасываемой промывочной воде показателей, соответствующих санитарным нормам на питьевую воду.

1.7. Источником сжатого воздуха являются стационарные или передвижные компрессорные установки.

На трубопроводе сжатого воздуха должны быть установлены: задвижка, обратный клапан и штуцера с вентилем диаметром 15 мм для манометров до и после обратного клапана (рис. 1).

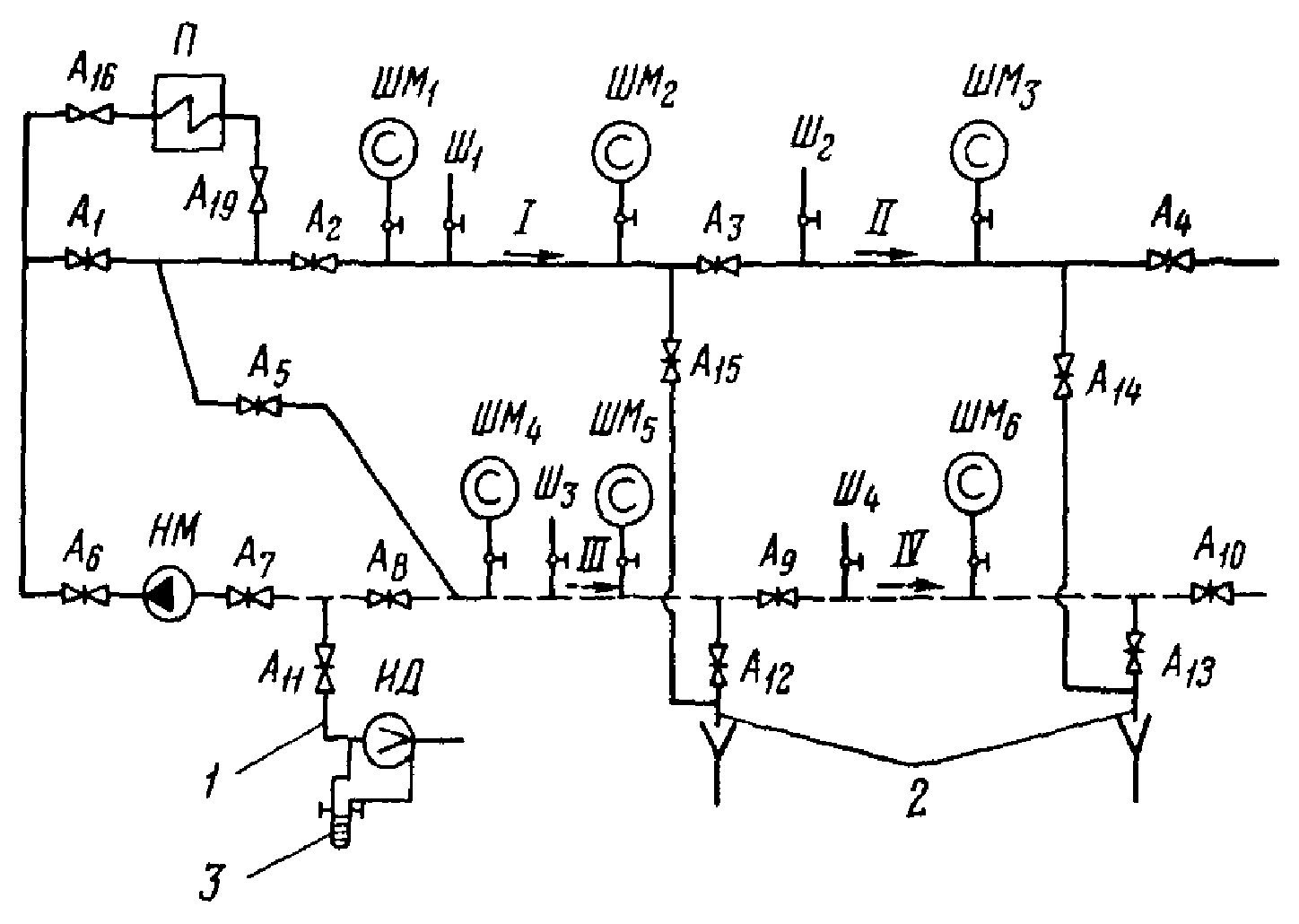

I, II, III, IV - номера участков;

- промываемый участок трубопровода; ------ - обратный трубопровод; П - водоподогревательная установка; НМ - сетевой насос;

- штуцера с краном для подключения сжатого воздуха;

- штуцера с вентилем диаметром 15 мм и манометром; ИД - сужающее устройство для измерения расхода по перепаду давлений;

- открытые задвижки;

- закрытые задвижки; I - подпиточный трубопровод технической воды; 2 - дренажный отвод для сброса воды; 3 - дифманометр

Рис. 1. Принципиальная гидропневматическая схема

промываемых участков тепловой сети

1.8. Сброс промывочной воды осуществляется в канализационный колодец или в отводный канал, способный принять и сдренировать эту воду в период промывки. Дренажная отводящая труба у промываемого участка трубопровода должна быть надежно закреплена, ее свободный конец должен быть открыт, под ним должен быть установлен деревянный или стальной щит, предохраняющий грунт от размыва.

1.9. Эффективность гидропневматической промывки в действующих тепловых сетях может оцениваться в зависимости от снижения гидравлического сопротивления трубопровода, определяемого гидравлическими испытаниями сети до и после промывки.

1.10. Для промывки обратного трубопровода предусматривается врезка перемычки за сетевым насосом в обратный трубопровод за задвижкой на выводе источника тепла (см. рис. 1).

1.11. Условные проходы перемычек, дренажных отводов для спуска промывочной воды, штуцеров для сжатого воздуха выбираются в зависимости от диаметров условных проходов промываемых трубопроводов и в соответствии с таблицей.

Наименование	Диаметр условного прохода трубопровода, мм
Наименование	50 - 80	100 - 150	200 - 250	300 - 450	500
Условный проход перемычки Условный проход штуцера для подачи сжатого воздуха Условный проход дренажного отвода для спуска промывоч- ной воды	50 25 40	80 40 80	150 40 100	200 50 200	300 80 250

2. СРЕДСТВА ИЗМЕРЕНИЯ

2.1. Основными измеряемыми величинами при гидропневматической промывке являются: давление воды, воздуха и водовоздушной смеси, расход воды и воздуха. Схемы установки средств измерения при промывке приведены на рис. 1 и 2.

- сжатый воздух;

- сырая техническая вода;

- компрессоры;

- штуцер с краном для подключения сжатого воздуха;

- штуцера с вентилем диаметром 15 мм и манометром; 3 - дифманометр; 4 - коллектор; ИД - сужающее устройство для измерения расхода по перепаду давлений;

- открытые задвижки

Рис. 2. Гидропневматическая схема подключения компрессоров

к промываемому участку трубопровода.

2.2. Для измерения давления воды, воздуха и водовоздушной смеси используются технические пружинные манометры типа МТИ класса 0,6, которые устанавливаются в соответствии с техническим описанием и инструкцией по эксплуатации.

2.3. Для измерения расходов воды и воздуха используются стандартные сужающие устройства (измерительные диафрагмы). К сужающим устройствам присоединяются расходомеры семенного перепада давлений класса 1, 5.

2.4. Расчет и установка сужающих устройств должны производиться согласно РД 50-213-80. Правила измерения расхода газов и жидкостей стандартными сужающими устройствами.

2.5. Все применяемые при испытаниях средства измерения должны иметь действующие клейма о государственной или ведомственной поверках, а расчеты сужающих устройств должны быть проверены в территориальных органах Госстандарта.

3. ПОДГОТОВКА ТЕПЛОВОЙ СЕТИ К ПРОМЫВКЕ

3.1. Гидропневматическая промывка водяной тепловой сети должна производиться под руководством специально назначенного ответственного лица - руководителя работ (по наряду).

3.2. До начала промывки составляется рабочая программа промывки с перечнем подготовительных мероприятий, которая утверждается главным инженером предприятия тепловых сетей и согласовывается с главным инженером ТЭЦ.

3.3. В рабочей программе должно быть отражено следующее:

- задачи промывки;

- параметры режимов промывки по участкам;

- схема включения оборудования ТЭЦ;

- схема промывки тепловой сети;

- схема подключения компрессоров к тепловой сети;

- места установки арматуры;

- места установки средств измерений;

- места врезки и размеры перемычек между подающей и обратной линиями тепловой сети;

- места врезки штуцеров для подключения сжатого воздуха;

- места врезки дренажных отводов для сброса водовоздушной смеси;

- порядок открытия секционных задвижек, перемычек;

- тип и подача сетевых насосов;

- тип, количество и подача компрессоров;

- измеряемые параметры;

- перечень лиц, ответственных за обеспечение заданных режимов на ТЭЦ и в тепловой сети;

- количество наблюдателей, необходимых для проведения измерений на ТЭЦ, компрессорной установке, в местах сброса водовоздушной смеси на тепловой сети;

- необходимые для проведения промывки транспортные средства;

- геодезические отметки в начале и конце промываемых участков;

- мероприятия по технике безопасности.

3.4. В рабочей программе указывается очередность промывки участков тепловой сети и последовательность операций при их промывке.

3.5. Перечень подготовительных мероприятий должен включать следующие работы:

а) на ТЭЦ:

- разработку схемы включения оборудования при промывке;

- проверку готовности используемого оборудования;

- проверку и установку средств измерения;

- проверку источника промывочной воды;

б) в тепловой сети:

- осмотр тепловой сети для определения мест подключения компрессоров, сброса водовоздушной смеси, наличия арматуры и перемычек;

- отключение ответвлений от промываемой магистрали;

- организацию пунктов наблюдения для контроля режима промывки;

- установку в пунктах наблюдения средств измерения.

3.6. Пункты наблюдения организуются в тепловой сети в местах подключения воздуха к трубопроводу и сброса водовоздушной смеси. Для объезда трассы тепловой сети на время промывки должен быть выделен автотранспорт.

3.7. Отключение всех систем теплопотребления промываемой магистрали производится первыми со стороны тепловой сети задвижками, установленными на подающих и обратных трубопроводах.

3.8. Персонал, участвующий в гидропневматической промывке, должен быть ознакомлен с рабочей программой промывки и возлагаемыми на него обязанностями.

Персонал в местах наблюдения должен быть обеспечен средствами для оперативной связи с руководителем работ.

3.9. До начала промывки должно быть проверено выполнение мероприятий по технике безопасности.

3.10. Продолжительность промывки определяется осветленностью промывочной воды и зависит от:

- степени загрязненности трубопроводов;

- протяженности промываемого участка при нормальных условиях;

- соотношения объемных расходов воздуха и воды m:

m = L/G, (1)

где L - расход сжатого в компрессоре воздуха, м3/ч;

G - расход воды, м3/ч;

- скорости прохождения водовоздушной смеси V, м/с.

Наибольший эффект от гидропневматической промывки получается при

3.11. Схема промывки водяных тепловых сетей показана на рис. 1. Она предусматривает раздельную промывку подающего и обратного трубопроводов участками, протяженность которых выбирается в пределах, указанных в п. 1.5, с подачей воды и сжатого воздуха в начале промываемого участка и сбросом в конце участка. Подача воды при промывке осуществляется сетевым насосом водоподогревательной установки, а подпитка сети - от технического водопровода. Могут быть изысканы другие источники промывочной воды, в этом случае схема соответственно корректируется.

4. РАСЧЕТ РЕЖИМА ПРОМЫВКИ ТЕПЛОВОЙ СЕТИ

4.1. В расчет режима промывки входит определение требуемых расходов воды, воздуха и необходимого давления в начале промываемого участка.

4.2. Режим гидропневматической промывки рассчитывается для каждого промываемого участка в такой последовательности:

4.2.1. Для данного диаметра трубопровода в зависимости от скорости водовоздушной смеси и значения m по Приложению 1 выбирается реально достижимый расход воды и воздуха, а также определяются удельные потери давления водовоздушной смеси.

4.2.2. Определяются потери давления на промываемом участке

(МПа) при прохождении водовоздушной смеси:

где

- удельные потери давления водовоздушной смеси, кгс/(м2 · м);

- приведенная длина промываемого участка (м), в которую входит линейная длина

и местное сопротивление. Для труб диаметром до 350 мм

, диаметром 400 - 500 мм

;

- поправочный коэффициент к удельным потерям, зависящий от фактической эквивалентной шероховатости труб промываемого участка, определенной в результате гидравлических испытаний (Приложение 3).

4.2.3. Определяются потери давления в дренажном отводе

(МПа):

где

- переводной коэффициент для определения удельных потерь давления водовоздушной смеси

(для m = 2

; m = 3

; m = 4

; для m = 5

);

- удельные потери давления в дренажном отводе, кгс/м2 · м), определяемые по номограммам для расчета гидравлических потерь по диаметру, отвода и заданному расходу воды (Приложение 2);

- приведенная длина дренажного отвода, м.

4.2.4. Определяется необходимое давление водовоздушной смеси

(МПа) в конце промываемого участка:

4.2.5. Определяется необходимое давление водовоздушной смеси в начале участка

(МПа):

где Z - разность отметок оси трубопровода в точках ввода и сброса водовоздушной смеси на промываемом участке, м. Если точка сброса расположена выше точки ввода, то Z принимается со знаком "плюс", если ниже - со знаком минус".

Полученное значение

определяет давление, которое должно обеспечиваться компрессорной установкой.

4.2.6. Расчетная подача компрессоров

(м3/мин) определяется по минутному расходу сжатого воздуха:

где

- расход воздуха, м3/ч.

Тип и количество компрессоров выбираются в соответствии с их расчетной подачей.

5. ПРОВЕДЕНИЕ ПРОМЫВКИ

5.1. Промывка производится согласно составленной программе в такой последовательности

5.1.1. Отключаются системы абонентов и переключается участок сети для проведения промывки согласно общей схеме промывки.

5.1.2. Совместная гидропневматическая промывка тепловых сетей и систем теплопотребления не допускается.

5.1.3. Тепловая сеть заполняется водой.

5.1.4. Включаются насосы, подающие воду для промывки, давление воды доводится до расчетного значения, затем открывается задвижка на дренажном трубопроводе.

5.1.5. Включается компрессорная установка, расход воздуха доводится до расчетного значения.

5.1.6. Через каждые 15 - 20 мин прекращается на 5 мин подача воздуха в промываемый участок, затем режим промывки восстанавливается.

5.2. Промывка осуществляется до полного осветления водовоздушной смеси, после чего в течение 15 мин она производится только водой.

По окончании промывки первого участка магистрали промывается следующий.

5.3. Все операции, связанные с переключениями участков сети и вводом в работу сетевых и подпиточных насосов, включением и отключением компрессоров, выполняются по утвержденной программе и записываются в оперативный журнал. Переключения с участка на другой участок производятся при остановленных сетевых и подпиточных насосах и компрессорах.

5.4. После промывки промывочная вода удаляется и заменяется деаэрированноЙ.

5.5. После окончания промывки должны быть проверены опоры, компенсаторы и запорная арматура.

6. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ РАБОТ

6.1. При проведении гидропневматической промывки тепловой сети должны соблюдаться требования техники безопасности, предусмотренные "Правилами техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей" (М.: Энергоатомиздат, 1985).

6.2. Персонал, участвующий в промывке, должен пройти полный инструктаж по технике безопасности.

6.3. Запрещается производство ремонтных и других работ на участках тепловой сети во время промывки.

6.4. Запрещается нахождение вблизи промываемых трубопроводов лиц, не участвующих непосредственно в промывке.

6.5. Запрещается пребывание людей в камерах и проходных каналах промываемого участка тепловой сети во время подачи воздуха в промываемые трубопроводы.

6.6. Трубопроводы, на которых производится сброс водовоздушной смеси, на всем протяжении должны быть надежно закреплены.

6.7. Места сброса водовоздушной смеси из промываемых трубопроводов должны быть ограждены.

6.8. При использовании шлангов для подвода сжатого воздуха от компрессора к промываемым трубопроводам соединять их со штуцерами следует специальными хомутиками; на штуцерах должна быть насечка, предотвращающая сползание с них шланга. На каждом соединении должно быть не менее двух хомутиков.

Запрещается использование шлангов, не рассчитанных на требуемое давление.

6.9. Обратный клапан на воздухопроводе должен быть хорошо притерт и проверен на плотность гидропрессом.

7. ПРИМЕР РАСЧЕТА РЕЖИМА ПРОМЫВКИ

Требуется промыть участок магистрали диаметром

400 мм, длиной 900 м. Расход водовоздушной смеси на промывку при V = 2,5 м/с составляет 1200 м3/ч (см. Приложение 1).

Фактическое значение эквивалентной шероховатости труб составляет K = 3,0 мм; дренажная труба диаметром 200 мм, длиной 12 м, с подъемом на высоту Z = 2 м. Требуется найти необходимое давление водовоздушной смеси в начале промываемого участка.

7.1. Принимается соотношение объемных расходов воздуха и воды m = 3.

7.2. По табл. П1.3 Приложения 1 находим расходы воды 300 м3/ч, воздуха 900 м3/ч и удельные потери давления водовоздушной смеси

7.3. По Приложению 3 поправочный коэффициент на эквивалентную шероховатость

7.4. Потери давления на промываемом участке находятся по формуле (2):

7.5. Удельные потери давления в дренажном отводе при расходе воды 300 м3/ч по номограмме для труб диаметром

(см. Приложение 2) составляют 45 кгс/(м2 · м).

Потери давления в этом отводе при протекании водовоздушной смеси находятся по формуле (3):

7.6. Необходимое давление водовоздушной смеси в конце промываемого участка по формуле (5):

7.7. Давление смеси в начале промываемого участка определяется по формуле (6):

7.8. Расчетная подача компрессоров

(м3/мин) определяется по формуле (7):

Для промывки необходимо иметь два компрессора ДК-9.

Приложение 1

РАСЧЕТНЫЕ ПАРАМЕТРЫ ДЛЯ ГИДРОПНЕВМАТИЧЕСКОЙ ПРОМЫВКИ

ВОДЯНЫХ ТЕПЛОВЫХ СЕТЕЙ ПО ЗАДАННЫМ ДИАМЕТРАМ ТРУБОПРОВОДОВ

И СКОРОСТИ ВОДОВОЗДУШНОЙ СМЕСИ

Таблица П1.1

Расчетные параметры для гидропневматической промывки

водяных тепловых сетей по заданным диаметрам трубопроводов

и скорости водовоздушной смеси V = 1,5 м/с

????????????????????????????????????????????????????????????????????????????????????????????????

? Показатель ? Диаметр трубопровода, мм ?

? ??????????????????????????????????????????????????????????????????

? ? 50 ? 70 ? 80 ? 100?125 ?150 ?200 ?250 ?300 ?350 ?400 ?450 ?500 ?

? ??????????????????????????????????????????????????????????????????

? ? Расход водовоздушной смеси, м3/ч ?

? ??????????????????????????????????????????????????????????????????

? ? 10 ? 20 ? 30 ? 40 ? 70 ? 90 ?180 ?280 ?400 ?520 ?720 ?900 ?1100?

????????????????????????????????????????????????????????????????????????????????????????????????

? При соотношении объемных расходов воздуха и воды m = 2 ?

?Расход воды, м3/ч ? 3 ? 7 ? 10 ? 15 ? 20 ? 30 ? 60 ? 90 ?130 ?180 ?240 ?300 ?370 ?

?Расход воздуха, м3/ч ? 7 ? 13 ? 20 ? 25 ? 50 ? 60 ?120 ?190 ?270 ?340 ?480 ?600 ?730 ?

?Удельные потери давления воды?7,4 ?7,0 ?6,0 ?4,5 ?2,5 ?2,2 ?1,7 ?1,2 ?0,95?0,8 ?0,7 ?0,6 ?0,5 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?30,3?28,7?24,6?18,5?10,3?9,0 ?7,0 ?4,9 ?3,9 ?3,3 ?2,9 ?2,5 ?2,1 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 3 ?

?Расход воды, м3/ч ? 3 ? 5 ? 7 ? 10 ? 20 ? 25 ? 45 ? 70 ?100 ?130 ?180 ?230 ?280 ?

?Расход воздуха, м3/ч ? 7 ? 15 ? 23 ? 30 ? 50 ? 65 ?135 ?210 ?300 ?390 ?540 ?670 ?820 ?

?Удельные потери давления воды?7,4 ?3,7 ?2,8 ?2,0 ?2,5 ?1,5 ?1,0 ?0,7 ?0,56?0,42?0,4 ?0,35?0,3 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?37,7?18,9?14,3?10,2?12,8?7,7 ?5,1 ?3,6 ?2,9 ?2,1 ?2,0 ?1,8 ?1,5 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 4 ?

?Расход воды, м3/ч ? 2 ? 4 ? 6 ? 8 ? 15 ? 20 ? 35 ? 55 ? 80 ?110 ?150 ?180 ?220 ?

?Расход воздуха, м3/ч ? 8 ? 16 ? 24 ? 32 ? 55 ? 70 ?145 ?225 ?320 ?410 ?570 ?720 ?880 ?

?Удельные потери давления воды?3,3 ?2,4 ?2,0 ?1,3 ?1,4 ?0,95?0,6 ?0,45?0,35?0,3 ?0,28?0,22?0,18?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?19,1?13,9?11,6?7,5 ?8,1 ?5,5 ?3,5 ?2,6 ?2,0 ?1,7 ?1,6 ?1,3 ?1,0 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 5 ?

?Расход воды, м3/ч ? 2 ? 3 ? 5 ? 7 ? 10 ? 15 ? 30 ? 45 ? 65 ? 90 ?120 ?150 ?190 ?

?Расход воздуха, м3/ч ? 8 ? 17 ? 25 ? 33 ? 60 ? 75 ?150 ?235 ?335 ?430 ?600 ?750 ?910 ?

?Удельные потери давления воды?3,3 ?1,3 ?1,4 ?1,0 ?0,6 ?0,55?0,42?0,3 ?0,25?0,2 ?0,17?0,15?0,14?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?21,1?8,3 ?9,0 ?6,4 ?3,8 ?3,5 ?2,7 ?1,9 ?1,6 ?1,3 ?1,1 ?0,96?0,9 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????

Таблица П1.2

Расчетные параметры для гидропневматической промывки

водяных тепловых сетей по заданным диаметрам трубопроводов

и скорости водовоздушной смеси V = 2,0 м/с

?????????????????????????????????????????????????????????????????????????????????????????????????

? Показатель ? Диаметр трубопровода, мм ?

? ???????????????????????????????????????????????????????????????????

? ? 50 ? 70 ? 80 ?100 ?125 ?150 ?200 ?250 ?300 ?350 ?400 ?450 ?500 ?

? ???????????????????????????????????????????????????????????????????

? ? Расход водовоздушной смеси, м3/ч ?

? ???????????????????????????????????????????????????????????????????

? ? 15 ? 30 ? 40 ? 55 ? 90 ?130 ?240 ?380 ?540 ?700 ?960 ?1200?1500?

?????????????????????????????????????????????????????????????????????????????????????????????????

? При соотношении объемных расходов воздуха и воды m = 2 ?

?Расход воды, м3/ч ? 5 ? 10 ? 10 ? 20 ? 30 ? 40 ? 80 ?130 ?180 ?230 ?320 ?400 ?500 ?

?Расход воздуха, м3/ч ? 10 ? 20 ? 30 ? 35 ? 60 ? 90 ?160 ?250 ?360 ?470 ?640 ?800 ?1000?

?Удельные потери давления воды?20,0 ?15,0?6,0 ?8,5 ?5,5 ?3,8 ?3,1 ?2,5 ?1,8 ?1,3 ?1,2 ?1,1 ?0,9 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?82,0 ?61,5?24,6?34,8?22,6?15,6?12,7?10,3?7,4 ?5,3 ?4,9 ?4,5 ?3,7 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 3 ?

?Расход воды, м3/ч ? 5 ? 8 ? 10 ? 15 ? 25 ? 30 ? 60 ?100 ?140 ?180 ?240 ?300 ?380 ?

?Расход воздуха, м3/ч ? 10 ? 22 ? 30 ? 40 ? 65 ?100 ?180 ?280 ?400 ?520 ?720 ?900 ?1120?

?Удельные потери давления воды?20,0 ?9,2 ?6,0 ?4,5 ?4,0 ?2,2 ?1,7 ?1,4 ?1,1 ?0,8 ?0,7 ?0,6 ?0,5 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?102,0?46,9?30,6?23,0?20,4?11,2?8,7 ?7,1 ?5,6 ?4,1 ?3,6 ?3,1 ?2,6 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 4 ?

?Расход воды, м3/ч ? 3 ? 6 ? 8 ? 10 ? 20 ? 25 ? 50 ? 80 ?110 ?140 ?190 ?240 ?300 ?

?Расход воздуха, м3/ч ? 12 ? 24 ? 32 ? 45 ? 70 ?105 ?190 ?300 ?430 ?560 ?770 ?960 ?1200?

?Удельные потери давления воды? 7,4 ?5,3 ?3,7 ?2,0 ?2,5 ?1,5 ?1,2 ?0,9 ?0,6 ?0,48?0,45?0,38?0,34?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?42,9 ?30,7?21,5?11,6?14,5?8,7 ?7,0 ?5,2 ?3,5 ?2,8 ?2,6 ?2,2 ?2,0 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 5 ?

?Расход воды, м3/ч ? 3 ? 5 ? 7 ? 10 ? 15 ? 20 ? 40 ? 60 ? 90 ?120 ?160 ?200 ?250 ?

?Расход воздуха, м3/ч ? 12 ? 25 ? 33 ? 45 ? 75 ?110 ?200 ?320 ?450 ?580 ?800 ?1000?1250?

?Удельные потери давления воды? 7,4 ?3,7 ?2,8 ?2,0 ?1,4 ?0,95?0,75?0,5 ?0,45?0,35?0,3 ?0,27?0,24?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?47,4 ?23,7?17,9?12,8?9,0 ?6,1 ?4,8 ?3,2 ?2,9 ?2,2 ?1,9 ?1,7 ?1,5 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????

Таблица П1.3

Расчетные параметры для гидропневматической промывки

водяных тепловых сетей по заданным диаметрам трубопроводов

и скорости водовоздушной смеси V = 2,5 м/с

?????????????????????????????????????????????????????????????????????????????????????????????????

? Показатель ? Диаметр трубопровода, мм ?

? ???????????????????????????????????????????????????????????????????

? ? 50 ? 70 ? 80 ?100 ?125 ?150 ?200 ?250 ?300 ?350 ?400 ?450 ?500 ?

? ???????????????????????????????????????????????????????????????????

? ? Расход водовоздушной смеси, м3/ч ?

? ???????????????????????????????????????????????????????????????????

? ? 20 ? 35 ? 50 ? 70 ?110 ?160 ?300 ?460 ?680 ?850 ?1200?1500?1800?

?????????????????????????????????????????????????????????????????????????????????????????????????

? При соотношении объемных расходов воздуха и воды m = 2 ?

?Расход воды, м3/ч ? 7 ? 10 ? 15 ? 20 ? 35 ? 55 ?100 ?150 ?230 ?280 ?400 ?500 ?600 ?

?Расход воздуха, м3/ч ? 13 ? 25 ? 35 ? 50 ? 75 ?105 ?200 ?310 ?450 ?570 ?800 ?1000?1200?

?Удельные потери давления воды?40,0 ?15,0?13,0?8,5 ?7,5 ?7,3 ?5,0 ?3,3 ?3,0 ?2,0 ?2,0 ?1,7 ?1,3 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?164,0?61,5?53,3?34,9?30,8?30,0?20,5?13,5?12,3?6,2 ?8,2 ?7,0 ?5,3 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 3 ?

?Расход воды, м3/ч ? 5 ? 10 ? 10 ? 20 ? 30 ? 40 ? 75 ?120 ?170 ?210 ?300 ?380 ?450 ?

?Расход воздуха, м3/ч ? 15 ? 25 ? 40 ? 50 ? 80 ?120 ?225 ?340 ?510 ?640 ?900 ?1120?1350?

?Удельные потери давления воды?20,0 ?15,0?6,0 ?8,5 ?5,5 ?3,8 ?2,8 ?2,0 ?1,6 ?1,1 ?1,1 ?0,95?0,75?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?102,0?76,5?30,6?43,4?28,1?19,4?14,3?10,2?8,2 ?5,6 ?5,6 ?4,9 ?3,8 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 4 ?

?Расход воды, м3/ч ? 4 ? 7 ? 10 ? 15 ? 20 ? 30 ? 60 ? 90 ?140 ?170 ?240 ?300 ?360 ?

?Расход воздуха, м3/ч ? 16 ? 28 ? 40 ? 55 ? 90 ?130 ?240 ?370 ?540 ?680 ?960 ?1200?1440?

?Удельные потери давления воды?13,0 ?7,0 ?6,0 ?4,5 ?2,5 ?2,2 ?1,7 ?1,2 ?1,1 ?0,7 ?0,7 ?0,6 ?0,47?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?75,4 ?40,6?34,8?26,1?14,5?12,8?10,0?7,0 ?6,4 ?4,1 ?4,1 ?3,5 ?2,7 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 5 ?

?Расход воды, м3/ч ? 3 ? 6 ? 10 ? 10 ? 20 ? 25 ? 50 ? 80 ?110 ?140 ?200 ?250 ?300 ?

?Расход воздуха, м3/ч ? 17 ? 29 ? 40 ? 60 ? 90 ?135 ?250 ?380 ?570 ?710 ?1000?1250?1500?

?Удельные потери давления воды? 7,4 ?5,3 ?6,0 ?2,0 ?2,5 ?1,5 ?1,2 ?0,9 ?0,6 ?0,48?0,48?0,40?0,34?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?47,4 ?33,9?38,4?12,8?16,0?9,6 ?7,7 ?5,8 ?3,8 ?3,1 ?3,1 ?2,6 ?2,2 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????

Таблица П1.4

Расчетные параметры для гидропневматической промывки

водяных тепловых сетей по заданным диаметрам трубопроводов

и скорости водовоздушной смеси V = 3,0 м/с

?????????????????????????????????????????????????????????????????????????????????????????????????

? Показатель ? Диаметр трубопровода, мм ?

? ???????????????????????????????????????????????????????????????????

? ? 50 ? 70 ? 80 ?100 ?125 ?150 ?200 ?250 ?300 ?350 ?400 ?450 ?500 ?

? ???????????????????????????????????????????????????????????????????

? ? Расход водовоздушной смеси, м3/ч ?

? ???????????????????????????????????????????????????????????????????

? ? 25 ? 40 ? 60 ? 85 ?130 ?190 ?360 ?560 ?800 ?1000?1400?1800?2200?

?????????????????????????????????????????????????????????????????????????????????????????????????

? При соотношении объемных расходов воздуха и воды m = 2 ?

?Расход воды, м3/ч ? 8 ? 10 ? 20 ? 30 ? 40 ? 65 ?120 ?190 ?270 ?330 ?470 ?600 ?730 ?

?Расход воздуха, м3/ч ? 17 ? 30 ? 40 ? 55 ? 90 ?125 ?240 ?370 ?530 ?670 ?930 ?1200?1470?

?Удельные потери давления воды?52,0 ?15,0?23,0?19,0?10,0?10,0?7,0 ?5,2 ?4,2 ?2,7 ?2,8 ?2,5 ?1,8 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?213,2?61,5?94,3?77,9?41,0?41,0?28,7?21,3?17,2?11,1?11,5?10,3?7,4 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 3 ?

?Расход воды, м3/ч ? 6 ? 10 ? 15 ? 20 ? 30 ? 50 ? 90 ?140 ?200 ?250 ?350 ?450 ?550 ?

?Расход воздуха, м3/ч ? 19 ? 30 ? 45 ? 65 ?100 ?140 ?270 ?420 ?600 ?750 ?1050?1350?1650?

?Удельные потери давления воды?29,0 ?15,0?13,0?8,5 ?5,5 ?6,3 ?4,0 ?3,0 ?2,3 ?1,6 ?1,4 ?1,3 ?1,1 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?147,9?76,5?66,3?43,4?28,1?32,1?20,4?15,3?11,7?8,2 ?7,1 ?6,6 ?5,6 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 4 ?

?Расход воды, м3/ч ? 5 ? 8 ? 10 ? 15 ? 25 ? 40 ? 70 ?110 ?160 ?200 ?280 ?360 ?440 ?

?Расход воздуха, м3/ч ? 20 ? 32 ? 50 ? 70 ?105 ?150 ?290 ?450 ?640 ?800 ?1120?1440?1760?

?Удельные потери давления воды?20,0 ?9,2 ?6,0 ?4,5 ?4,0 ?3,8 ?2,5 ?1,8 ?1,4 ?1,0 ?0,95?0,85?0,7 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?116 ?53,4?34,8?26,1?23,2?22,0?14,5?10,4?8,1 ?5,8 ?5,5 ?4,9 ?4,1 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 5 ?

?Расход воды, м3/ч ? 4 ? 7 ? 10 ? 15 ? 20 ? 30 ? 60 ?100 ?130 ?170 ?230 ?300 ?370 ?

?Расход воздуха, м3/ч ? 21 ? 33 ? 50 ? 70 ?110 ?160 ?300 ?460 ?670 ?830 ?1170?1500?1830?

?Удельные потери давления воды?13,0 ?7,2 ?6,0 ?4,5 ?2,5 ?2,2 ?1,7 ?1,4 ?0,7 ?0,7 ?0,63?0,6 ?0,5 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?83,2 ?46,1?38,4?28,8?16,0?14,1?10,9?9,0 ?4,5 ?4,5 ?4,0 ?3,8 ?3,2 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????

Таблица П1.5

Расчетные параметры для гидропневматической промывки

водяных тепловых сетей по заданным диаметрам трубопроводов

и скорости водовоздушной смеси V = 4 м/с

????????????????????????????????????????????????????????????????????????????????????????????????????

? Показатель ? Диаметр трубопровода, мм ?

? ??????????????????????????????????????????????????????????????????????

? ? 50 ? 70 ? 80 ? 100 ?125 ?150 ?200 ?250 ?300 ?350 ?400 ?450 ?500 ?

? ??????????????????????????????????????????????????????????????????????

? ? Расход водовоздушной смеси, м3/ч ?

? ??????????????????????????????????????????????????????????????????????

? ? 30 ? 50 ? 70 ? 110 ?170 ?250 ?450 ?700 ?1000?1400?1800?2300?2900?

????????????????????????????????????????????????????????????????????????????????????????????????????

? При соотношении объемных расходов воздуха и воды m = 2 ?

?Расход воды, м3/ч ? 10 ? 15 ? 20 ? 35 ? 55 ? 85 ?150 ?230 ?330 ?470 ?600 ?770 ?970 ?

?Расход воздуха, м3/ч ? 20 ? 35 ? 50 ? 75 ?115 ?165 ?300 ?470 ?670 ?930 ?1200?1530?1930?

?Удельные потери давления воды?82,0 ?33,0 ?23,0 ?26,0 ?19,0?17,5?11,0?7,8 ?6,2 ?5,5 ?4,5 ?3,8 ?3,4 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?336,2?135,3?94,3 ?106,6?77,9?71,8?45,1?32,0?25,4?22,6?18,5?15,6?13,9?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 3 ?

?Расход воды, м3/ч ? 8 ? 10 ? 20 ? 30 ? 45 ? 60 ?110 ?180 ?250 ?350 ?450 ?580 ?730 ?

?Расход воздуха, м3/ч ? 22 ? 40 ? 50 ? 80 ?125 ?190 ?340 ?520 ?750 ?1050?1350?1720?2170?

?Удельные потери давления воды?52,0 ?15,0 ?23,0 ?19,0 ?12,0?8,5 ?5,8 ?4,7 ?3,5 ?3,0 ?2,5 ?2,2 ?1,9 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?265,2?76,5 ?117,3?96,9 ?61,2?43,4?29,6?27,3?17,9?15,3?12,8?11,2?9,7 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 4 ?

?Расход воды, м3/ч ? 6 ? 10 ? 15 ? 20 ? 35 ? 50 ? 90 ?140 ?200 ?280 ?360 ?460 ?580 ?

?Расход воздуха, м3/ч ? 24 ? 40 ? 55 ? 90 ?135 ?200 ?360 ?560 ?800 ?1120?1440?1840?2320?

?Удельные потери давления воды?19,0 ?15,0 ?13,0 ? 8,5 ?7,6 ?6,0 ?4,0 ?2,9 ?2,3 ?2,0 ?1,5 ?1,3 ?1,2 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?168,2?87,0 ?75,4 ?49,3 ?44,1?34,8?23,2?16,8?13,3?11,6?8,7 ?7,5 ?7,0 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 5 ?

?Расход воды, м3/ч ? 5 ? 10 ? 10 ? 20 ? 30 ? 40 ? 75 ?120 ?170 ?230 ?300 ?380 ?490 ?

?Расход воздуха, м3/ч ? 25 ? 40 ? 60 ? 90 ?140 ?210 ?375 ?580 ?830 ?1170?1500?1920?2410?

?Удельные потери давления воды?20,0 ?15,0 ? 6,0 ? 8,5 ?5,5 ?3,8 ?2,8 ?2,0 ?1,6 ?1,3 ?1,1 ?0,9 ?0,9 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?128,0?96,0 ?38,4 ?54,4 ?35,2?24,3?17,9?12,8?10,2?8,3 ?7,0 ?5,8 ?5,8 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????

Таблица П1.6

Расчетные параметры для гидропневматической промывки

водяных тепловых сетей по заданным диаметрам трубопроводов

и скорости водовоздушной смеси V = 5 м/с

??????????????????????????????????????????????????????????????????????????????????????????????????????

? Показатель ? Диаметр трубопровода, мм ?

? ????????????????????????????????????????????????????????????????????????

? ? 50 ? 70 ? 80 ? 100 ? 125 ? 150 ?200 ?250 ?300 ?350 ?400 ?450 ?500 ?

? ????????????????????????????????????????????????????????????????????????

? ? Расход водовоздушной смеси, м3/ч ?

? ????????????????????????????????????????????????????????????????????????

? ? 35 ? 65 ? 90 ? 140 ? 210 ? 310 ?560 ?900 ?1250?1700?2300?2900?3600?

??????????????????????????????????????????????????????????????????????????????????????????????????????

? При соотношении объемных расходов воздуха и воды m = 2 ?

?Расход воды, м3/ч ? 10 ? 20 ? 30 ? 45 ? 70 ? 100 ?190 ?300 ?400 ?570 ?770 ?970 ?1200?

?Расход воздуха, м3/ч ? 25 ? 45 ? 60 ? 95 ? 140 ? 210 ?370 ?600 ?850 ?1130?1530?1930?2400?

?Удельные потери давления воды?82,0 ?60,0 ?50,0 ?40,0 ?32,0 ?25,0 ?17,0?13,0?9,0 ?8,0 ?7,4 ?6,4 ?5,0 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?336,2?246,0?205,0?164,0?131,2?102,5?69,7?53,3?36,9?32,8?30,3?26,2?20,5?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 3 ?

?Расход воды, м3/ч ? 10 ? 15 ? 25 ? 35 ? 55 ? 80 ?140 ?230 ?300 ?400 ?580 ?730 ?900 ?

?Расход воздуха, м3/ч ? 25 ? 50 ? 65 ? 105 ? 155 ? 230 ?420 ?670 ?950 ?1300?1720?2170?2700?

?Удельные потери давления воды?82,0 ?33,0 ?35,0 ?26,0 ?19,0 ?15,0 ?9,5 ?7,8 ?5,0 ?4,0 ?4,2 ?3,5 ?3,0 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?418,2?168,3?178,5?132,6?96,9 ?76,5 ?48,5?39,8?25,5?20,4?21,4?17,9?15,3?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 4 ?

?Расход воды, м3/ч ? 7 ? 15 ? 20 ? 30 ? 40 ? 60 ?110 ?180 ?250 ?340 ?460 ?580 ?720 ?

?Расход воздуха, м3/ч ? 28 ? 50 ? 70 ? 110 ? 170 ? 250 ?450 ?720 ?1000?1360?1840?2320?2880?

?Удельные потери давления воды?40,0 ?33,0 ?23,0 ?19,0 ?10,0 ? 8,5 ?5,8 ?4,7 ?3,5 ?3,0 ?2,7 ?2,2 ?1,8 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?232,2?191,4?133,4?110,2?58,0 ?49,3 ?33,6?27,3?20,3?17,4?15,7?12,8?10,4?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ?

? При соотношении объемных расходов воздуха и воды m = 5 ?

?Расход воды, м3/ч ? 6 ? 10 ? 15 ? 25 ? 35 ? 50 ? 90 ?150 ?200 ?280 ?380 ?490 ?600 ?

?Расход воздуха, м3/ч ? 29 ? 55 ? 75 ? 115 ? 165 ? 260 ?470 ?750 ?1050?1420?1920?2410?3000?

?Удельные потери давления воды?29,0 ?15,0 ?13,0 ?12,5 ? 7,6 ? 6,0 ?4,0 ?3,3 ?2,3 ?2,0 ?1,8 ?1,5 ?1,3 ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? в ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?Удельные потери давления ?185,6?96,0 ?83,2 ?80,0 ?48,6 ?38,4 ?25,6?21,1?14,7?12,8?11,5?9,6 ?8,3 ?

?водовоздушной смеси, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?дельта h , кгс/(м2 · м) ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? см ? ? ? ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????????????????

Приложение 2

НОМОГРАММЫ ДЛЯ РАСЧЕТА ГИДРАВЛИЧЕСКИХ ПОТЕРЬ В ВОДЯНЫХ

ТРУБОПРОВОДАХ (K = 0,5 мм;

)

Приложение 3

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ

К УДЕЛЬНЫМ ПОТЕРЯМ ДАВЛЕНИЯ

ПРИ ЭКВИВАЛЕНТНОЙ ШЕРОХОВАТОСТИ K >= 0,5 ММ

Услов- ный диаметр трубо- провода мм	Внут- ренний диаметр трубо- провода мм	Эквивалентная шероховатость K, мм
Услов- ный диаметр трубо- провода мм	Внут- ренний диаметр трубо- провода мм	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2,0	2,1	2,2
25 32 40 50 70 80 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000	27 32 39 50 69 81 100 125 150 182 203 255 305 357 408 460 511 610 698 796 894 992	1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0	1,07 1,07 1,07 1,06 1,06 1,06 1,06 1,05 1,05 1,05 1,05 1,05 1,05 1,05 1,05 1,05 1,05 1,04 1,04 1,04 1,04 1,04	1,14 1,14 1,13 1,12 1,12 1,11 1,11 1,10 1,10 1,10 1,10 1,10 1,10 1,09 1,09 1,09 1,09 1,08 1,08 1,08 1,08 1,08	1,21 1,20 1,19 1,18 1,17 1,17 1,16 1,15 1,15 1,15 1,14 1,14 1,13 1,13 1,13 1,13 1,12 1,12 1,12 1,11 1,11 1,11	1,27 1,26 1,24 1,23 1,22 1,21 1,21 1,20 1,19 1,19 1,18 1,18 1,18 1,17 1,17 1,16 1,16 1,15 1,15 1,15 1,15 1,14	1,33 1,31 1,30 1,28 1,26 1,26 1,25 1,24 1,23 1,22 1,22 1,22 1,21 1,20 1,20 1,20 1,19 1,19 1,18 1,18 1,18 1,17	1,38 1,37 1,35 1,33 1,31 1,30 1,29 1,28 1,27 1,26 1,26 1,25 1,24 1,23 1,23 1,23 1,22 1,22 1,21 1,21 1,21 1,20	1,44 1,42 1,40 1,38 1,35 1,34 1,33 1,32 1,31 1,30 1,30 1,29 1,27 1,27 1,27 1,26 1,26 1,25 1,24 1,23 1,23 1,23	1,49 1,47 1,44 1,42 1,39 1,38 1,37 1,35 1,34 1,33 1,32 1,31 1,30 1,30 1,29 1,28 1,28 1,27 1,27 1,26 1,26 1,25	1,55 1,52 1,49 1,47 1,43 1,42 1,40 1,39 1,37 1,37 1,36 1,35 1,33 1,32 1,32 1,31 1,31 1,30 1,29 1,28 1,28 1,28	1,60 1,57 1,54 1,51 1,47 1,46 1,44 1,42 1,41 1,39 1,38 1,37 1,36 1,35 1,34 1,34 1,33 1,32 1,32 1,31 1,31 1,30	1,65 1,61 1,58 1,55 1,51 1,50 1,47 1,45 1,44 1,42 1,42 1,40 1,39 1,38 1,37 1,36 1,36 1,35 1,34 1,34 1,33 1,32	1,70 1,65 1,62 1,59 1,55 1,53 1,51 1,48 1,47 1,45 1,44 1,42 1,41 1,40 1,39 1,39 1,38 1,37 1,36 1,35 1,35 1,34	1,75 1,71 1,67 1,63 1,58 1,57 1,54 1,51 1,50 1,48 1,48 1,45 1,45 1,43 1,42 1,42 1,41 1,40 1,39 1,38 1,37 1,36	1,79 1,75 1,69 1,67 1,62 1,60 1,57 1,54 1,52 1,51 1,50 1,48 1,46 1,45 1,44 1,43 1,42 1,41 1,40 1,40 1,39 1,38	1,84 1,79 1,75 1,72 1,65 1,63 1,60 1,57 1,56 1,53 1,53 1,50 1,50 1,48 1,48 1,46 1,46 1,44 1,42 1,41 1,41 1,40	1,89 1,84 1,79 1,74 1,60 1,66 1,63 1,60 1,58 1,56 1,55 1,52 1,51 1,49 1,48 1,47 1,47 1,45 1,44 1,44 1,43 1,42	1,94 1,88 1,83 1,76 1,72 1,70 1,66 1,63 1,61 1,58 1,57 1,58 1,58 1,52 1,50 1,49 1,49 1,47 1,46 1,45 1,45 1,44

Окончание Приложения 3

Услов- ный диаметр трубо- провода мм	Внут- ренний диаметр трубо- провода мм	Эквивалентная шероховатость K, мм
Услов- ный диаметр трубо- провода мм	Внут- ренний диаметр трубо- провода мм	2,3	2,4	2,5	2,6	2,7	2,8	2,9	3,0	3,1	3,2	3,3	3,4	3,5	3,6	3,7	3,8	3,9	4,0
25 32 40 50 70 80 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000	27 32 39 50 69 81 100 125 150 182 203 255 305 357 408 460 511 610 698 796 894 992	1,98 1,92 1,87 1,82 1,75 1,73 1,69 1,66 1,63 1,61 1,60 1,57 1,55 1,54 1,53 1,52 1,51 1,49 1,48 1,47 1,46 1,46	2,03 1,97 1,91 1,85 1,78 1,76 1,72 1,69 1,66 1,63 1,62 1,59 1,57 1,56 1,55 1,53 1,53 1,51 1,50 1,49 1,48 1,47	2,08 2,01 1,94 1,89 1,81 1,79 1,75 1,71 1,68 1,66 1,64 1,62 1,60 1,58 1,57 1,55 1,54 1,53 1,52 1,51 1,50 1,49	2,12 2,05 1,98 1,92 1,84 1,82 1,78 1,74 1,71 1,68 1,67 1,64 1,62 1,60 1,58 1,57 1,56 1,55 1,53 1,52 1,51 1,51	2,17 2,09 2,02 1,96 1,88 1,85 1,80 1,76 1,73 1,70 1,69 1,66 1,64 1,62 1,60 1,59 1,58 1,56 1,55 1,54 1,53 1,52	2,21 2,13 2,06 1,99 1,91 1,88 1,83 1,79 1,76 1,73 1,71 1,68 1,66 1,64 1,62 1,61 1,60 1,58 1,57 1,56 1,53 1,54	2,25 2,17 2,09 2,02 1,94 1,90 1,86 1,81 1,78 1,75 1,73 1,70 1,68 1,66 1,64 1,63 1,62 1,60 1,58 1,57 1,56 1,55	2,30 2,21 2,13 2,05 1,96 1,93 1,88 1,84 1,80 1,77 1,75 1,72 1,69 1,68 1,66 1,65 1,63 1,61 1,60 1,59 1,58 1,57	2,34 2,25 2,17 2,09 1,99 1,96 1,91 1,86 1,83 1,79 1,78 1,74 1,71 1,69 1,68 1,66 1,65 1,63 1,62 1,60 1,59 1,58	2,39 2,29 2,20 2,12 2,02 1,99 1,93 1,89 1,85 1,81 1,80 1,76 1,73 1,71 1,69 1,68 1,67 1,65 1,63 1,62 1,61 1,60	2,43 2,33 2,24 2,16 2,05 2,02 1,96 1,91 1,87 1,84 1,82 1,78 1,75 1,73 1,71 1,70 1,68 1,66 1,65 1,63 1,62 1,61	2,47 2,37 2,27 2,19 2,08 2,04 1,99 1,93 1,89 1,86 1,84 1,80 1,77 1,75 1,73 1,71 1,70 1,68 1,66 1,65 1,63 1,62	2,52 2,41 2,31 2,22 2,11 2,07 2,01 1,96 1,92 1,88 1,86 1,82 1,79 1,76 1,74 1,73 1,71 1,69 1,68 1,66 1,65 1,64	2,56 2,45 2,34 2,25 2,14 2,10 2,03 1,98 1,94 1,90 1,88 1,83 1,80 1,78 1,76 1,74 1,73 1,71 1,69 1,68 1,66 1,65	2,60 2,49 2,38 2,28 2,16 2,12 2,06 2,00 1,96 1,92 1,90 1,85 1,82 1,80 1,78 1,76 1,74 1,72 1,70 1,69 1,68 1,66	2,65 2,53 2,41 2,32 2,19 2,15 2,08 2,02 1,98 1,94 1,92 1,87 1,84 1,81 1,79 1,77 1,76 1,74 1,72 1,70 1,69 1,68	2,69 2,56 2,45 2,35 2,22 2,17 2,11 2,05 2,00 1,96 1,93 1,89 1,86 1,83 1,81 1,79 1,77 1,75 1,73 1,72 1,70 1,69	2,73 2,60 2,48 2,38 2,25 2,20 2,13 2,07 2,02 1,98 1,95 1,91 1,87 1,85 1,82 1,80 1,79 1,76 1,75 1,73 1,71 1,70

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/metodicheskie-ukazaniya/13/rd_34.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

"РД 34.20.327-87. Методические указания по гидропневматической промывке водяных тепловых сетей"(утв. Минэнерго СССР 21.10.87)

Вернуться в "Каталог нормативных документов"

"РД 34.20.327-87. Методические указания по гидропневматической промывке водяных тепловых сетей"
(утв. Минэнерго СССР 21.10.87)
