Соляная кислота, ГОСТ 3118-67, 5%-ный раствор.
7. Применяемая посуда и приборы.
Аспирационное устройство.
Поглотительные приборы с пористой пластинкой N 2 (см. рис. 3).
Пробирки колориметрические плоскодонные из бесцветного стекла, высотой 120 мм и внутренним диаметром 15 мм.
Пипетки, ГОСТ 20292-74, вместимостью 1, 2, 5 и 10 мл с делениями 0,01 и 0,1 мл.
Колбы мерные, ГОСТ 1770-74, вместимостью 100 мл.
Спектрофотометр или фотоэлектроколориметр.
8. Воздух со скоростью 0,3 л/мин аспирируют через поглотительный прибор с пористой пластинкой, содержащий 6 мл пиридина, при охлаждении. Для улавливания паров пиридина во время отбора пробы к поглотительному прибору присоединяют еще один поглотитель с 5%-ным раствором соляной кислоты. Для определения 1/2 ПДК необходимо отобрать 3 л воздуха.
9. Из поглотительного прибора 5 мл пробы вносят в колориметрическую пробирку, приливают 0,2 мл 0,1 н. раствора едкого натра, перемешивают, пробирку закрывают пробкой и ставят на 15 мин в кипящую водяную баню. Затем приливают 2,5 мл дистиллированной воды, перемешивают и быстро охлаждают до 20 °C. Фотометрируют в кювете с толщиной слоя 1 см при длине волны 525 нм по сравнению с контролем, который готовят одновременно и аналогично пробам. Содержание четыреххлористого углерода в анализируемом объеме определяют по предварительно построенному калибровочному графику.
Для построения калибровочного графика готовят шкалу стандартов согласно табл. 109.
Таблица 109
Все пробирки шкалы обрабатывают аналогично пробам, измеряют оптическую плотность и строят график.
Концентрацию четыреххлористого углерода в мг/м3 воздуха X вычисляют по формуле:
![]() где G - количество четыреххлористого углерода, найденное в анализируемом объеме пробы, мкг;
V1 - общий объем пробы, мл;
V - объем пробы, взятый для анализа, мл;
V20 - объем воздуха, отобранный для анализа и приведенный к стандартным условиям по формуле (см. приложение), л.

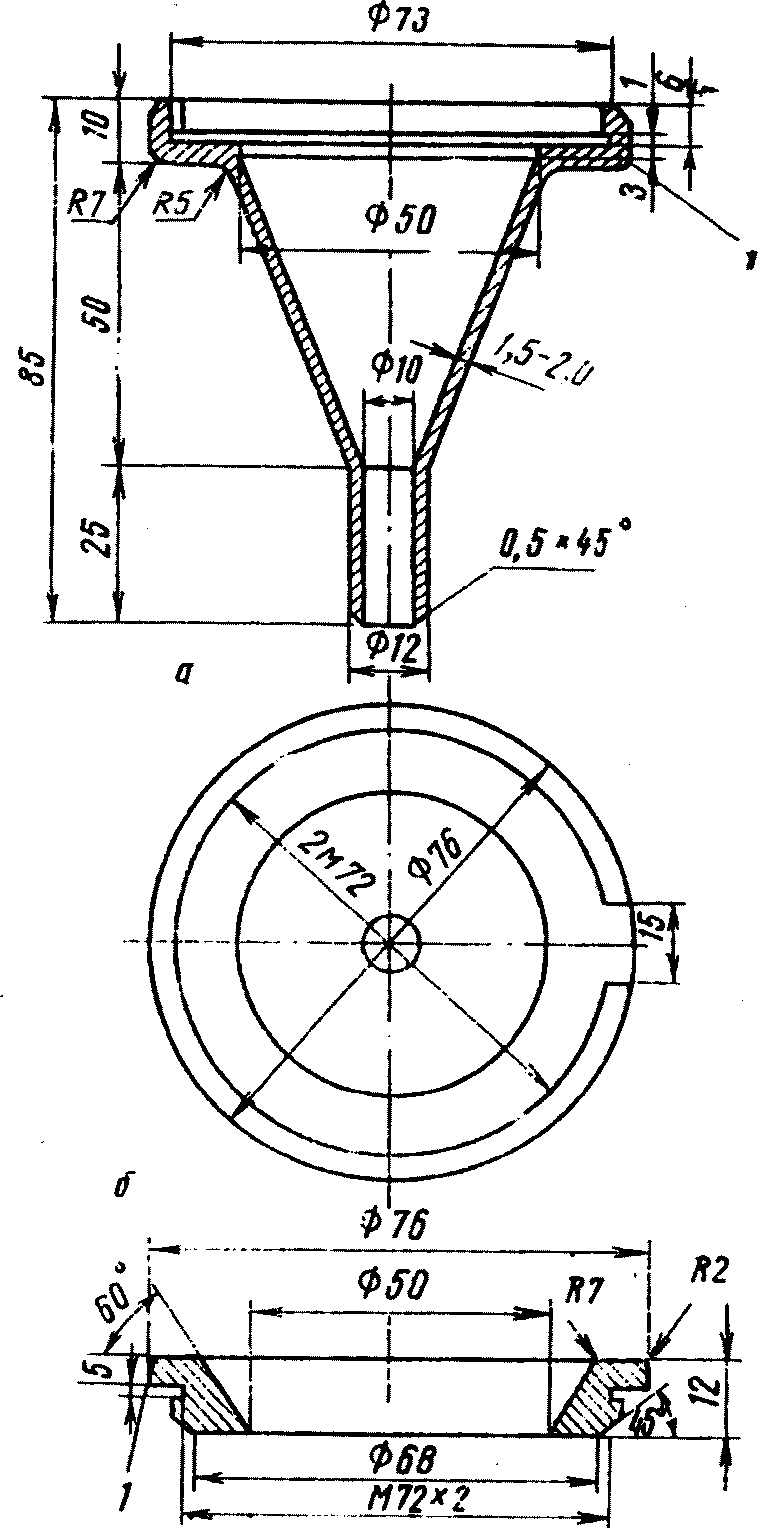

![]() Рис. 1. Аллонж открытый (патрон для фильтра):
а - корпус; б - гайка; 1 - накатка
![]() Рис. 2. Крышка закрытого аллонжа
![]() ![]() Рис. 4. Прибор для получения мышьяковистого водорода:
1 - пробирка с пришлифованной пробкой; 2 - делительная
воронка; 3 - индикаторная трубка Бальской
![]() Рис. 5. Трубка стеклянная гофрированная
![]() Рис. 6. Поглотительный прибор Яворовской
![]() Рис. 7. Схема отбора проб воздуха на тетраэтилсвинец
![]() Рис. 8. Микроприбор для перегонки трихлорсилана
![]() Рис. 9. Поглотительный прибор Зайцева
![]() Рис. 10. Поглотительный прибор Рихтера
![]() Рис. 11. Поглотительный прибор Петри
![]() Рис. 12. Поглотительный прибор Полежаева
![]() Рис. 13. Колба из тугоплавкого стекла
![]() Рис. 14. Прибор для перегонки с водяным паром
![]() Рис. 15. Прибор для дистилляции

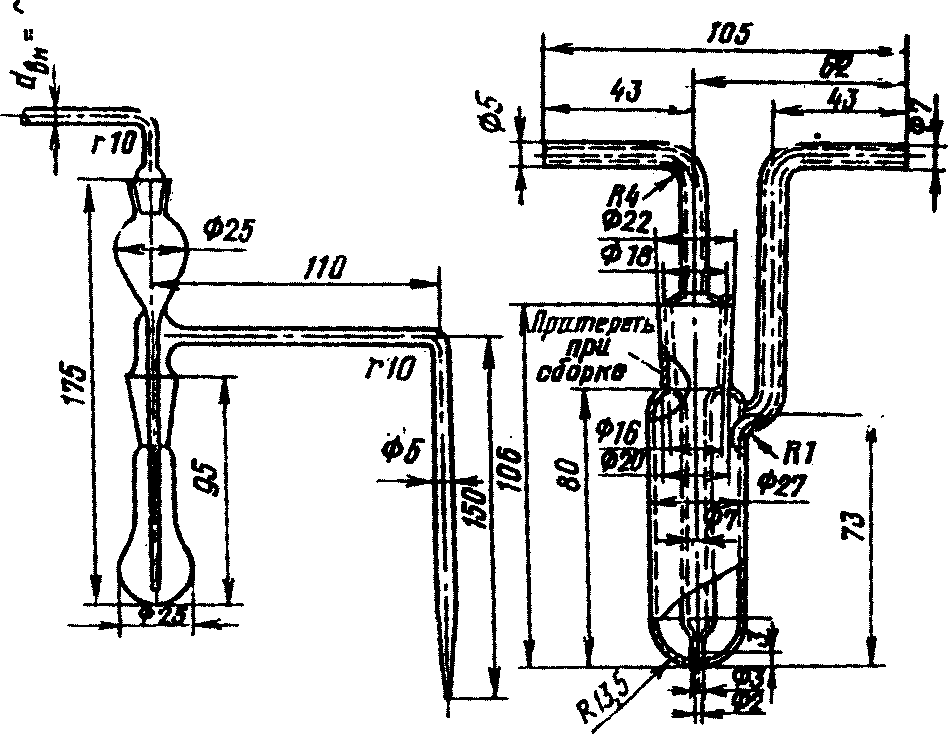

![]() Рис. 16. Приборы для разрушения хлорорганических ядохимикатов

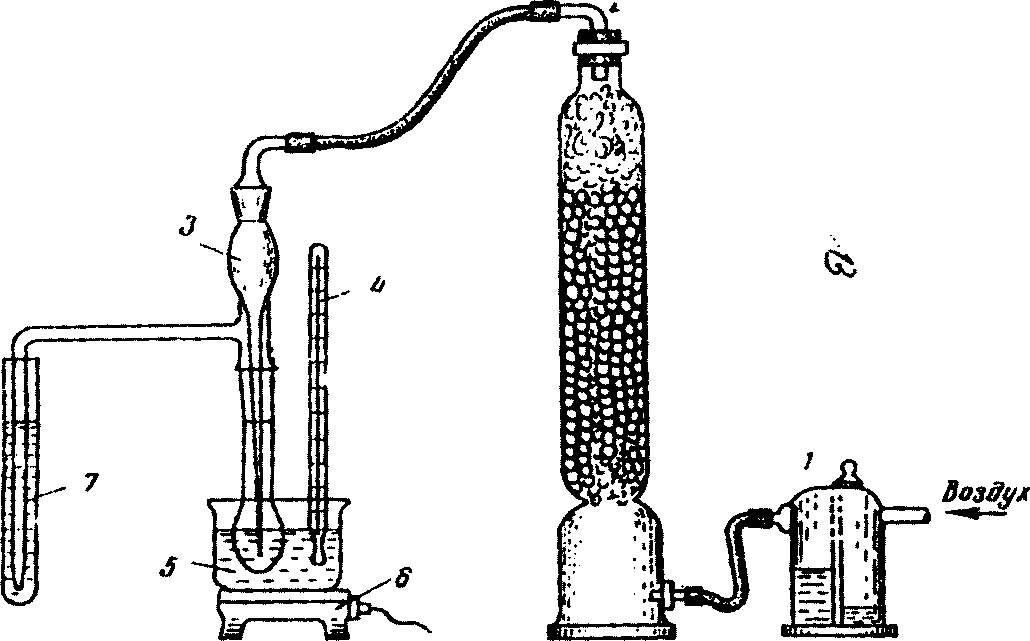

![]() Рис. 17. Установка для определения
хлорорганических инсектицидов:
1 - склянка Тищенко с серной кислотой; 2 - поглотитель
с натронной известью; 3 - прибор для разрушения
хлорорганических инсектицидов; 4 - термометр;
5 - парафиновая баня; 6 - электрическая плитка;
7 - пробирка-приемник
![]() Рис. 18. Схема отбора проб пыли методом внешней фильтрации:
1 - воздуховод; 2 - пылеотборная трубка; 3 - аллонж
с фильтром; 4 - ротаметр; 5 - аспиратор
![]() Рис. 19. Схема отбора проб пыли методом
внутренней фильтрации:
1 - воздуховод; 2 - аллонж с фильтром; 3 - металлическая
трубка; 4 - ротаметр; 5 - аспиратор
В соответствии с требованиями ГОСТ 12.1.005-76 объем воздуха, аспирированного при отборе проб, приводят к стандартным условиям: температуре 20 °C и барометрическому давлению 101,33 кПа (760 мм рт. ст.) по формуле:
![]() где Vt - объем воздуха, измеренный при t °C и давлении 101,33 кПа.
Для упрощения расчетов пользуются коэффициентами K (приложение 3), вычисленными для температур в пределах от 6 до 40 °C и давлений от 97,33 до 104,0 кПа (730 - 780 мм рт. ст.).
В сборниках ТУ, некоторых МУ и во многих практических руководствах по санитарной химии в составе приложений имеются таблицы коэффициентов пересчета объема воздуха к нормальным условиям (0 °C и 101,33 кПа).
Численные значения коэффициентов в этих таблицах приведены с точностью до четвертого знака для температур от 5 до 40 °C с интервалом в 1° и давлений от 730 до 780 мм рт. ст. с интервалом в 2 мм рт. ст.
Однако нет практической надобности в столь многозначных и слишком подробных таблицах, так как максимальная погрешность четырехзначных коэффициентов составляет всего лишь +/- 0,006%. Согласно ГОСТ 12.1.005-76 погрешность измерения объема воздуха не должна превышать +/- 10%, поэтому точность коэффициентов пересчета на уровне +/- 1% следует считать вполне достаточной.
К СТАНДАРТНЫМ УСЛОВИЯМ
Искомый коэффициент K, пользуясь упрощенной таблицей, находят в соответствии со следующей схемой:
![]() где
1. Численное значение давления P, путем исключения единиц, округляют до целого числа, кратного десяти (Pтабл)
![]() 2. В графе P находят коэффициент, соответствующий заданной температуре. Если цифра °C нечетная, то выписывают значение коэффициента при температуре t + 1 (ближайшее снизу число) и увеличивают его третий знак на 3 единицы (т.е. прибавляют 0,003).
3. Поправку на
Примеры. Требуется определить коэффициент K для следующих параметров окружающей среды:
В первом примере значение искомого коэффициента берется непосредственно из таблицы. В тех случаях, когда цифра t °C нечетна (примеры 2, 3 и 4), выписывают Kтабл, соответствующий Pтабл и температуре (t + 1) °C и прибавляют к нему 0,003.
В примере 5 ввиду четности цифры t °C поправка на температуру отсутствует.
