Калий йодистый, ГОСТ 4232-65, 2,5%-ный раствор.
Ртуть двуйодистая, ГОСТ 3206-46.
Крахмал растворимый, ГОСТ 10163-62, 0,2%-ный раствор. 2 г растворимого крахмала и 10 мг двуйодистой ртути растирают с 10 мл воды. Полученную суспензию медленно вливают в 1 л кипящей воды. Кипячение продолжают, пока раствор не станет прозрачным. По охлаждении сливают в бутыль с пришлифованной пробкой; раствор хранится до заметного помутнения.
Поглотительный раствор - смешивают 100 мл 2,5%-ного раствора йодида калия с 50 мл 0,2%-ного раствора крахмала и кипятят 2 - 3 мин. По охлаждении раствор разбавляют водой до 500 мл. Раствор можно хранить в течение 7 дней в бутыли с пришлифованной пробкой.
7. Применяемые посуда и приборы.
Аспирационное устройство.
Поглотительные приборы Зайцева (см. рис. 9).
Пробирки колориметрические, плоскодонные из бесцветного стекла высотой 120 мм, внутренним диаметром 15 мм.
Колбы мерные, ГОСТ 1770-74, вместимостью 1 л, 500 мл и 50 мл.
Пипетки, ГОСТ 20292-74, вместимостью 1 и 5 мл с делениями на 0,01 и 0,1 мл.
Ступка с пестиком.
Фотоэлектроколориметр.
8. Воздух со скоростью 0,5 л/мин аспирируют через два последовательно соединенных поглотительных прибора Зайцева, содержащих по 4 мл поглотительного раствора. Для определения 1/2 ПДК достаточно отобрать 2 - 3 л воздуха.
9. Содержимое каждого поглотительного прибора переносят в кювету с толщиной слоя 1 см и фотометрируют при длине волны 574 нм по сравнению с контролем. Количество хлора определяют по предварительно построенному калибровочному графику. Для построения калибровочного графика готовят шкалу стандартов согласно табл. 35.
Таблица 35
Шкала стандартов
Концентрацию хлора X в мг/м3 воздуха вычисляют по формуле:
,где G - количество хлора, найденное в пробе, мкг;
V20 - объем воздуха, взятый для анализа и приведенный к стандартным условиям по формуле (см. Приложение), л.

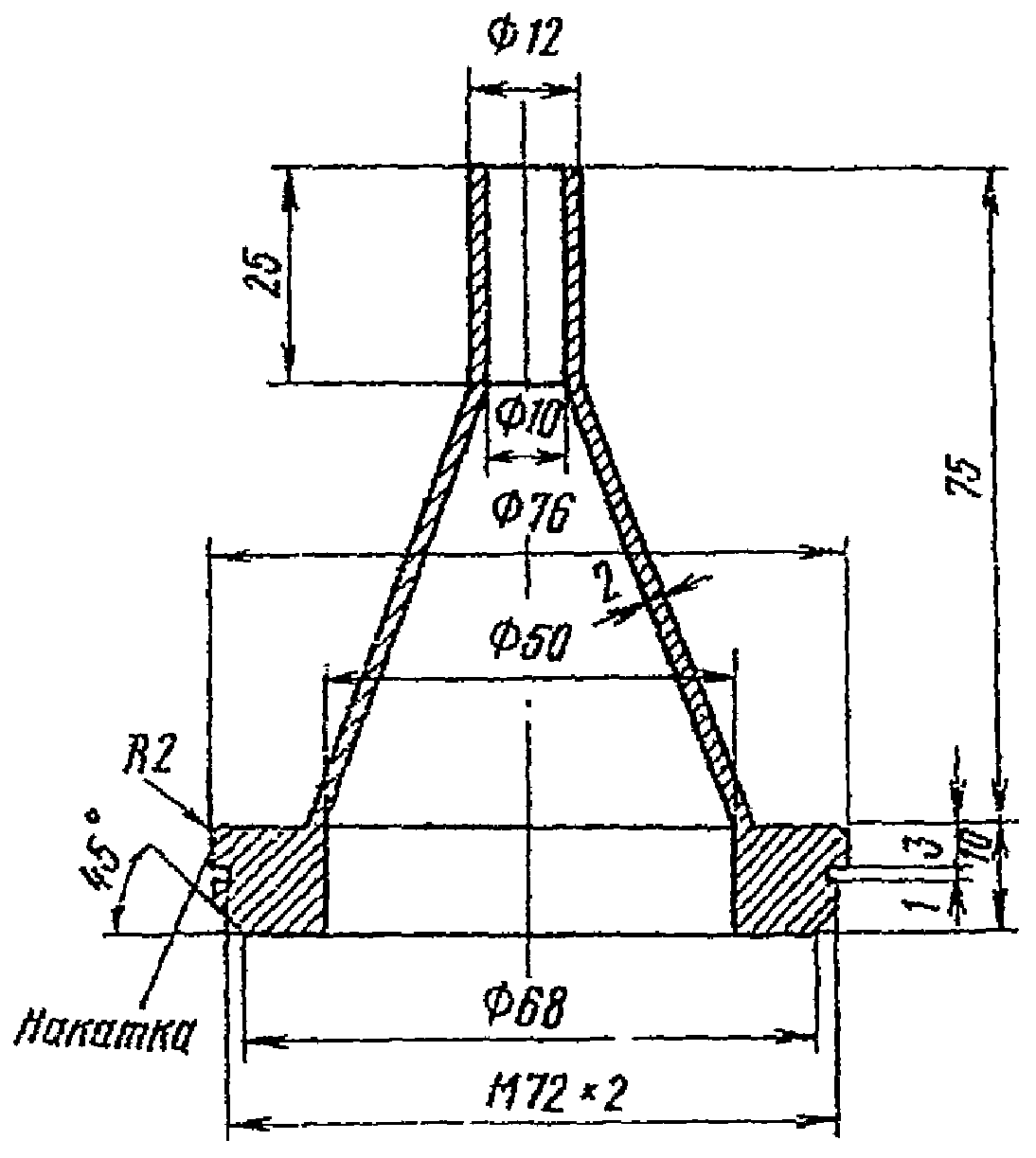

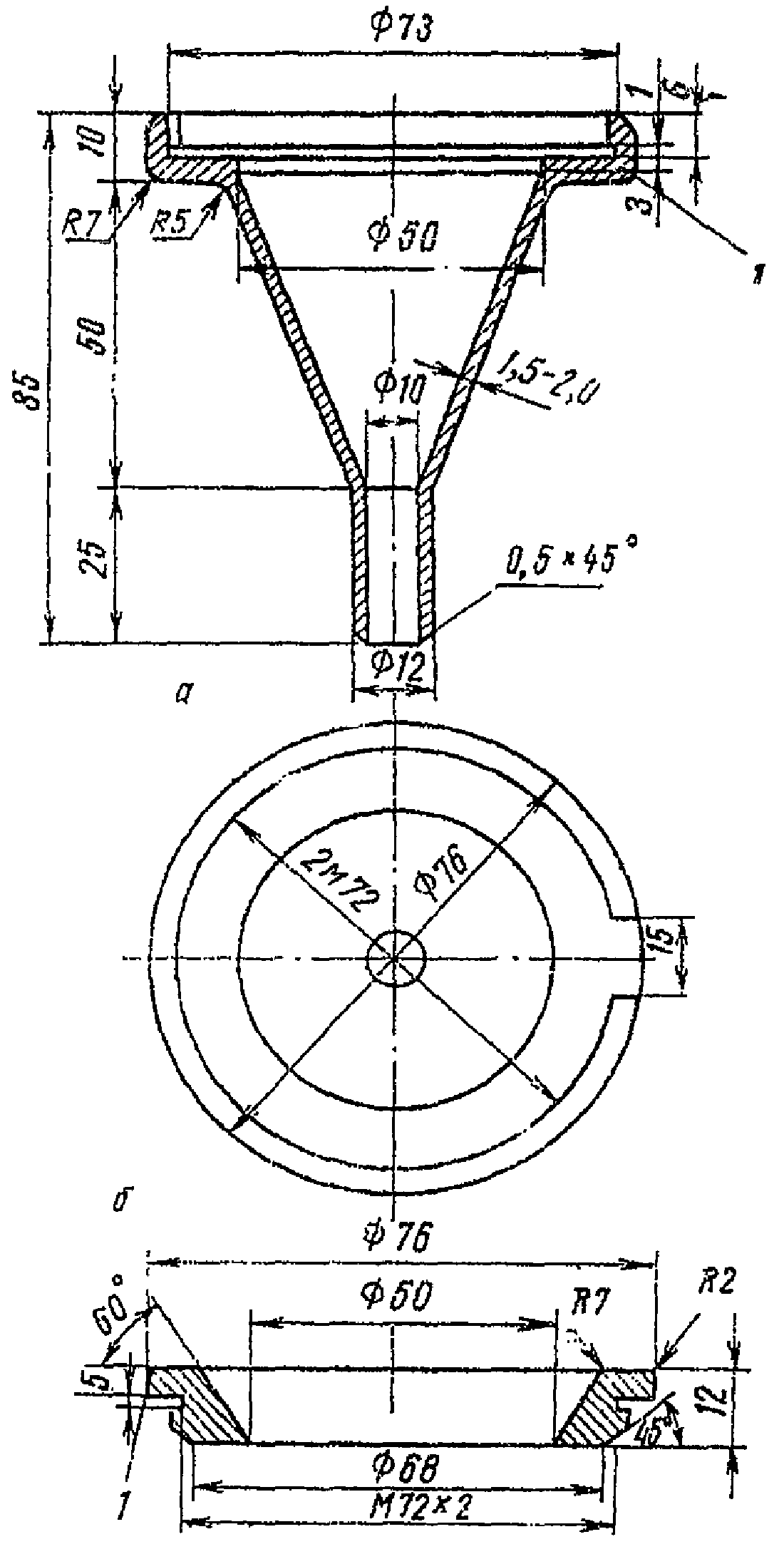

![]() а - корпус; б - гайка; 1 - накатка
Рис. 1. Аллонж открытый (патрон для фильтра)
![]() Рис. 2. Крышка закрытого аллонжа
![]() Рис. 3. Поглотительный прибор с пористой пластиной
![]() 1 - пробирка с пришлифованной пробкой;
2 - делительная воронка; 3 - индикаторная трубка Бальской
Рис. 4. Прибор для получения мышьяковистого водорода
![]() Рис. 5. Трубка стеклянная гофрированная

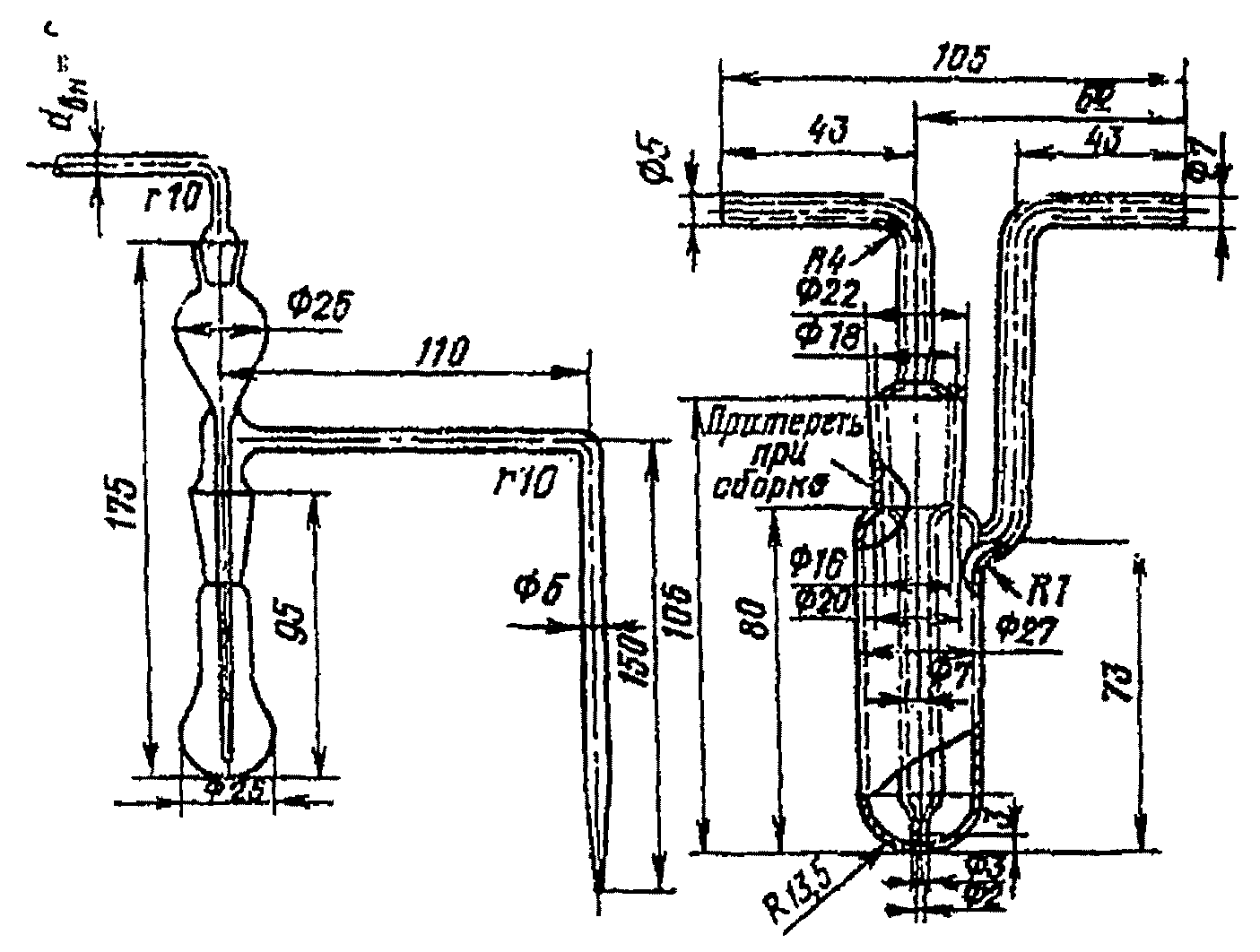

![]() Рис. 6. Поглотительный прибор Яворовской
![]() Рис. 7. Схема отбора проб воздуха на тетраэтилсвинец
![]() Рис. 8. Микроприбор для перегонки трихлорсилана
![]() ![]() Рис. 10. Поглотительный прибор Рихтера
![]() Рис. 11. Поглотительный прибор Петри
![]() Рис. 12. Поглотительный прибор Полежаева
![]() Рис. 13. Колба из тугоплавкого стекла
![]() Рис. 14. Прибор для перегонки с водяным паром
![]() Рис. 15. Прибор для дистилляции
![]() Рис. 16. Приборы для разрушения хлорорганических
ядохимикатов
![]() 1 - склянка Тищенко с серной кислотой; 2 - поглотитель
с натронной известью; 3 - прибор для разрушения
хлорорганических инсектицидов; 4 - термометр;
5 - парафиновая баня; 6 - электрическая плитка;
7 - пробирка-приемник

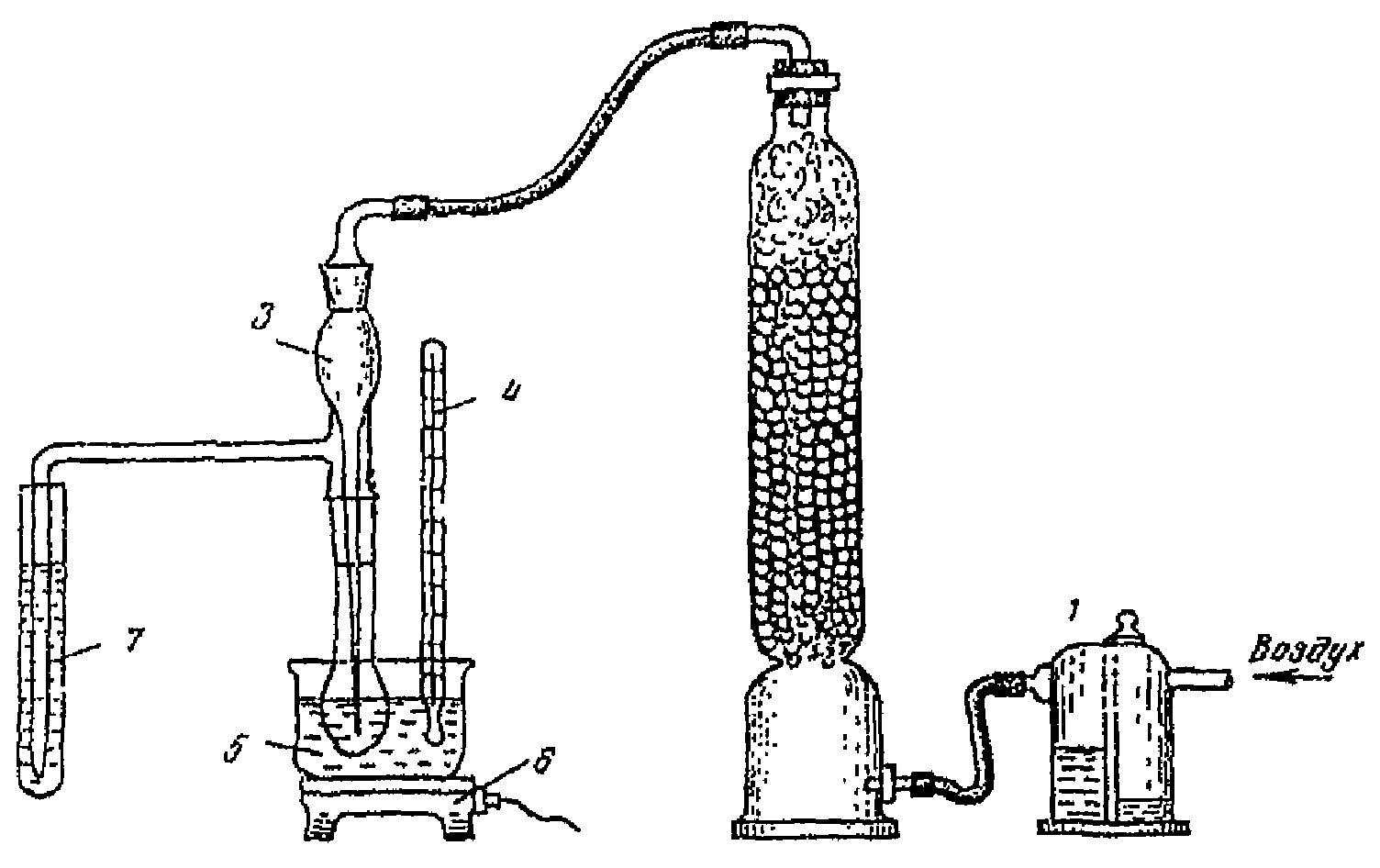

Рис. 17. Установка для определения хлорорганических
инсектицидов
![]() 1 - воздуховод; 2 - пылеотборная трубка; 3 - аллонж
с фильтром; 4 - ротаметр; 5 - аспиратор
Рис. 18. Схема отбора проб пыли методом
внешней фильтрации
![]() 1 - воздуховод; 2 - аллонж с фильтром; 3 - металлическая
трубка; 4 - ротаметр; 5 - аспиратор
Рис. 19. Схема отбора проб пыли методом
внутренней фильтрации
РАСЧЕТ КОНЦЕНТРАЦИИ ВРЕДНОГО ВЕЩЕСТВА В ВОЗДУХЕ
В соответствии с требованиями ГОСТ 12.1.005-76 объем воздуха, аспирированного при отборе проб, приводят к стандартным условиям: температуре 20 °C и барометрическому давлению 101,33 кПа (760 мм рт. ст.) по формуле:
,где Vt - объем воздуха, измеренный при t °C и давлении 101,33 кПа.
Для упрощения расчетов пользуются коэффициентами K (Приложение 3), вычисленными для температур в пределах от 6 до 40 °C и давлений от 97,33 до 104,0 кПа (730 - 780 мм рт. ст.).
В сборниках ТУ, некоторых МУ и во многих практических руководствах по санитарной химии в составе приложений имеются таблицы коэффициентов пересчета объема воздуха к нормальным условиям (0 °C и 101,33 кПа).
Численные значения коэффициентов в этих таблицах приведены с точностью до четвертого знака для температур от 5 до 40 °C с интервалом в 1° и давлений от 730 до 780 мм рт. ст. с интервалом в 2 мм рт. ст.
Однако нет практической надобности в столь многозначных и слишком подробных таблицах, так как максимальная погрешность четырехзначных коэффициентов составляет всего лишь +/- 0,006%. Согласно ГОСТ 12.1.005-76 погрешность измерения объема воздуха не должна превышать +/- 10%, поэтому точность коэффициентов пересчета на уровне +/- 1% следует считать вполне достаточной.
К СТАНДАРТНЫМ УСЛОВИЯМ
Искомый коэффициент K, пользуясь упрощенной таблицей, находят в соответствии со следующей схемой:
,где
1. Численное значение давления P, путем исключения единиц, округляют до целого числа, кратного десяти (Pтабл)
.2. В графе P находят коэффициент, соответствующий заданной температуре. Если цифра °C нечетная, то выписывают значение коэффициента при температуре t + 1 (ближайшее снизу число) и увеличивают его третий знак на 3 единицы (т.е. прибавляют 0,003).
3. Поправку на
Примеры. Требуется определить коэффициент K для следующих параметров окружающей среды:
В первом примере значение искомого коэффициента берется непосредственно из таблицы. В тех случаях, когда цифра t °C нечетна (примеры 2, 3 и 4), выписывают Kтабл., соответствующий Pтабл и температуре (t + 1) °C, и прибавляют к нему 0,003.
Поправку на излишек единиц
Величину коэффициента K определяют как сумму поправок на температуру и давление и Kтабл (графа K).
В примере 5 ввиду четности цифры t °C поправка на температуру отсутствует.
