4.9 В качестве дополнительного условия при принятии решения о проведении АВ может рассматриваться степень неустойчивости атмосферы (удельная энергия неустойчивости атмосферы должна превышать 10 дж/кг.км). По визуальным наблюдениям у выбранных для АВ облаков не должны проявляться признаки диссипации, а их вершины должны находиться в стадии развития.
5.1.1 В качестве реагентов для АВ на слоистообразные облака используются гранулированная твердая углекислота CO2 ("сухой лед"), йодистое серебро AgI и жидкий азот N2.
5.1.2 Одним из наиболее часто применяемых реагентов для АВ на слоистообразные облака до настоящего времени остается твердая углекислота. Имея низкую температуру испарения (минус 79 °C), твердая углекислота действует как хладореагент. При попадании ее гранулы в облачную среду вблизи нее за счет сильного охлаждения создается пересыщение водяного пара и происходит самопроизвольное образование мелких кристаллов льда. Часть этих кристаллов разрушается, удаляясь с воздушными потоками от гранулы, остальные же продолжают расти. За время своего испарения в слоистообразном облаке 1 г твердой углекислоты генерирует 1011 таких "выживающих" ледяных частиц. При этом максимальная температура облачной среды, при которой еще образуется близкое к указанному количество ледяных частиц (температурный порог активности твердой углекислоты), равна минус 4 °C. Это означает, что облака с более теплой верхней границей непригодны для воздействия твердой углекислотой.
5.1.3 Еще одним широко распространенным реагентом для АВ на слоистообразные облака является йодистое серебро. Его кристаллическая структура сходна со структурой льда, поэтому при пересыщении водяного пара по отношению ко льду на частицах йодистого серебра происходит сублимация водяного пара, а также замерзание капель, контактирующих с ними. Количество образующихся ледяных частиц зависит от температуры облачной среды и способа диспергирования реагента. При сгорании пироэлемента пиропатрона ПВ-26-01 с 8%-ным содержанием йодистого серебра при температуре минус 10 °C образуется 2·1014 ледяных частиц. Максимальная температура, при которой в облаке генерируется количество ледяных частиц, достаточное для заметного влияния на процесс осадкообразования (температурный порог активности для йодистого серебра), равна минус 7 °C. Остальные условия пригодности облаков для АВ йодистым серебром те же, что и при использовании твердой углекислоты.
5.1.4 Применение жидкого азота для засева облаков при АВ с целью метеозащиты также основывается на использовании низкой температуры его испарения (ниже минус 90 °C) для глубокого охлаждения облачной среды с переохлажденными каплями, при котором происходит генерация мелкодисперсных ледяных частиц. При этом в отличие от засева гранулами твердой углекислоты генерация ледяных частиц происходит не во всей толще засеваемого облачного слоя, а лишь в относительно тонком слое на уровне полета самолета, на котором установлено засевающее устройство. Поэтому жидкий азот пока используется на практике лишь для засева относительно тонких переохлажденных облачных слоев или как дополнительное средство при засеве облаков йодистым серебром и твердой углекислотой. Одновременно продолжаются работы по созданию метода объемного засева облаков на основе использования жидкого азота.
Преимуществами засева облаков с использованием жидкого азота являются его наиболее высокий среди всех реагентов температурный порог активности, составляющий около минус 0,5 °C, и абсолютная экологическая безопасность.
5.1.5 В качестве реагента в работах по подавлению развития конвективных облаков используется грубодисперсный порошкообразный реагент. Исследования показали, что эффективность действия порошкообразного реагента существенно зависит от состава порошка, его гидрофильности, удельного веса и дисперсности. Очень грубый или слишком тонкий помол приводят к снижению эффективности действия реагента.
5.1.6 Оптимальная дисперсность порошка (суммарная поверхность всех частиц единицы его веса), обеспечивающая наиболее высокую степень увлечения падающим аэрозольным облаком окружающего воздуха и облачной массы, составляет примерно 3000 см2/г. Этому значению дисперсности соответствует средний размер частиц примерно около 5 мкм. Наиболее полно указанным свойствам соответствует обычный строительный цемент, состоящий из природных глиноземов с 4%-ной добавкой гипса. Кроме цемента в качестве реагентов могут использоваться также белая глина, окись меди, песок с дисперсностью около 3000 см2/г.
5.1.7 Оптимальные нормы расхода порошкообразного реагента были определены экспериментальным путем. Многочисленные опыты с АВ на облака мощностью 1 км показали, что достаточной нормой реагента для их засева оказываются 5 кг порошка. Для мощно-кучевых и кучево-дождевых облаков нормы расхода реагента возрастают и обычно составляют для изолированного облака 25 - 30 кг.
5.2.1 Для внесения реагентов в облака используются самолеты, оборудованные соответствующими техническими устройствами и приборами.
Засев облаков с самолета твердой углекислотой выполняется с помощью специальных устройств через предусмотренные для этого отверстия в виде шахт в корпусе самолета. В разные периоды для этого использовалось несколько видов экспериментальных автоматических устройств, обеспечивающих дозированный сброс в облака гранул твердой углекислоты с расходом от 0,1 до 10 кг/мин. Гранулы с размерами от 0,2 до 2,0 см получаются непосредственно на борту самолета путем дробления загруженных перед полетом промышленных брикетов льда (например, с помощью автоматической дозирующей установки АДГ-1), либо производятся на земле с помощью специальных углекислотных комплексов из промышленной жидкой углекислоты. До начала использования гранулы (или брикеты) хранятся на борту самолета в термоизолированных контейнерах. Диспергирование гранул осуществляется с помощью бункерных или шнековых устройств или специальных дозирующих установок (экспериментальная самолетная дозирующая установка СДУ для диспергирования гранул без разгерметизации самолета была, например, разработана для самолета-метеолаборатории ЦАО Ан-26 "Циклон").
5.2.2 Для засева облаков аэрозолем йодистого серебра самолеты оборудуют автоматическим устройством АСО-2И или аналогичными устройствами, осуществляющими отстрел содержащих йодистое серебро пиропатронов ПВ-26-01.
Автоматическое устройство для отстрела пиропатронов ПВ-26-01 АСО-2И состоит из двух балок, в каждой из которых имеется по 32 ствола-держателя пиропатронов 26-миллиметрового калибра, и системы управления, которая предусматривает как отстрел единичных пиропатронов, так и отстрел пиропатронов сериями по 4 штуки с регулируемым интервалом внутри серии от 0,3 до 1,0 с. Масса отстреливаемой пиротехнической шашки патрона ПВ-26-01 составляет около 30 г. Длительность горения пиросостава равна приблизительно 60 с, а протяженность трассы горения при свободном падении шашки составляет 1500 м.
5.2.3 Для засева облаков мелкодисперсными ледяными частицами с использованием жидкого азота в ЦАО был разработан генератор мелкодисперсных частиц льда авиационный (ГМЧЛ-А). Принцип действия ГМЧЛ-А заключается в том, что путем создания избыточного давления в емкостях с жидким азотом обеспечивается подача азота по системе трубопроводов в установленный за бортом самолета распылитель, через который он выводится в атмосферу и создает в ней факел глубоко охлажденного воздуха с температурой ниже минус 90 °C. Атмосферная влага, попадающая в этот факел, мгновенно кристаллизуется за счет сильного охлаждения.
Масса жидкого азота, заливаемого в емкости ГМЧЛ-А, составляет 96 кг. При необходимости основной ресурс может быть увеличен путем дополнительной загрузки на борт самолета еще нескольких стандартных контейнеров типа СК-40 (сосуды Дьюара) с азотом.
5.2.4 Для АВ на облака в настоящее время применяются самолеты-метеолаборатории, создаваемые на базе серийных самолетов типа Ил-18, Ан-12, Ан-26, Ан-30, Ан-72, Як-40, М-101Т ("Гжель"). Самолеты оснащаются необходимыми техническими средствами засева облаков, а также приборами и оборудованием для измерения пилотажно-навигационных характеристик полета, основных термодинамических параметров атмосферы, оптических и микрофизических характеристик облаков. Основные летно-технические характеристики самолетов-метеолабораторий приведены в таблице 1.
5.2.5 Для порционного засева порошкообразного реагента в облака самолеты-метеолаборатории оборудуются специальными устройствами, позволяющими производить сброс реагента в необходимых количествах. На самолетах типа Ан-12, в подавляющем большинстве случаев используемых в настоящее время для АВ описываемого типа, для засева облаков используются упаковки реагента с принудительным раскрытием, которые сбрасываются с самолета-метеолаборатории с помощью рольганговых транспортеров.
5.2.6 Конструктивно упаковка для порошкообразного реагента представляет собой картонный или пенопластовый корпус (с оптимальными размерами приблизительно 260 x 260 x 380 мм), закрываемый крышкой из того же материала, что и корпус. Конструкция упаковки предусматривает определенный механизм ее автоматического принудительного раскрытия после сброса с борта самолета. При раскрытии упаковки ее корпус разделяется на небольшие элементы, безопасные как для наземных объектов, так и для воздушных судов.
5.2.7 Рольганговый транспортер для сброса упаковок с порошкообразным реагентом состоит из накопителя (рольганговая дорожка с упаковками), механизма сброса и пульта управления. Каждая упаковка перед сбросом с помощью карабина присоединяется вторым концом прикрепленного к ней фала к фиксатору внутри фюзеляжа самолета. Длина фала обычно составляет около 10 м. Масса каждой упаковки, сбрасываемой с транспортера, составляет от 25 до 30 кг. Минимальный интервал между последовательными сбросами двух упаковок составляет около 2 с.
5.3.1 Для получения метеорологической информации, необходимой при прогнозировании рабочей ситуации для проведения летных работ, при принятии решения о возможности и целесообразности АВ на облака, при выработке команды на воздействие и ее корректировке в процессе выполнения работ, при оперативном контроле результатов воздействия, а также при последующей оценке эффективности АВ используются данные информационно-измерительной системы (ИИС).
5.3.2 ИИС включает в себя:
- самолетные средства визуального и инструментального определения характеристик атмосферы и облаков;
- наземный автоматизированный радиолокационный метеорологический комплекс на базе радиолокатора МРЛ-5 с системой цифровой обработки информации;
- осадкомерную сеть и кусты (группы) осадкомерных приборов, предназначенные для калибровки радиолокационного комплекса;
- сеть метеорологических станций, достаточно равномерно расположенных по территории района работ;
- пункт радиозондирования атмосферы;
- технические средства связи, необходимые для оперативного обмена информацией между самолетом (самолетами), радиолокационным комплексом и другими подсистемами;
- аппаратуру для приема синоптико-метеорологической и спутниковой информации, а также средства оргтехники, необходимые для отображения и документирования информации.

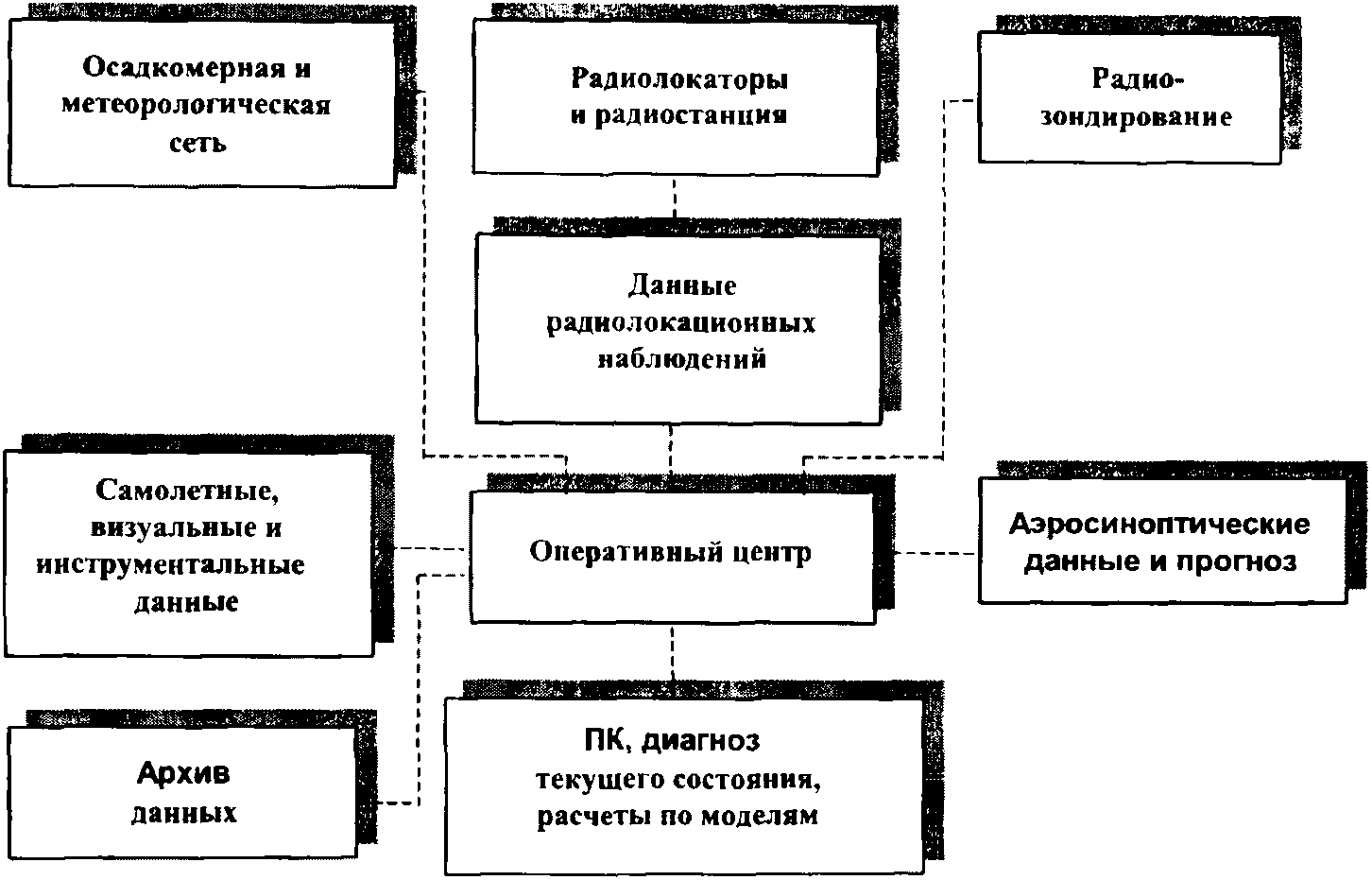

Основные элементы ИИС и обеспечиваемые ими информационные потоки приведены на рисунке 1.
![]() 5.3.3 Для повышения эффективности АВ на облака на борту самолета-метеолаборатории устанавливается измерительно-вычислительный комплекс (ИВК), который позволяет измерять, рассчитывать и документировать на электронных носителях, а также отображать на экране монитора компьютера текущие значения основных метеорологических параметров атмосферы (температуры, давления и влажности воздуха, направления и скорости ветра, водности облаков, вертикальной скорости воздушных потоков и др.) и пилотажно-навигационные характеристики полета (высотно-скоростные данные, местоположение самолета и т.д.).
Информация с входящих в состав ИВК измерительных систем непрерывно поступает в персональный компьютер (ПК) и обрабатывается в реальном масштабе времени. При этом на экране монитора компьютера непрерывно воспроизводится маршрут полета самолета, наложенный на карту местности. На линии маршрута фиксируются зоны проведения вертикально-горизонтального зондирования атмосферы и зоны проведения АВ на облака. Разработанное для ИВК программное обеспечение позволяет в реальном времени считывать с экрана монитора данные об основных метеорологических параметрах атмосферы и характеристиках облаков.
5.3.4 В практике ЦАО для управления летными работами по АВ на облака и для контроля их результатов в составе ИИС обычно используется автоматизированный комплекс сбора, обработки и представления радиолокационной информации (АКСОПРИ) на базе метеорологического радиолокатора МРЛ-5. Радиолокатор МРЛ-5 имеет два раздельных приемо-передающих канала в диапазоне длин волн 3,2 и 10 см. Система управления антенной позволяет производить автоматическое сканирование пространства по азимуту и углу места через определенные интервалы времени, в качестве которых в оперативном режиме работы принят интервал 10 мин. Принятая методика наблюдений включает определение геометрических размеров радиоэхо облаков, их координат, эволюции их радиолокационных параметров, получение информации о характеристиках зон осадков. При обработке этих данных с помощью ПК производится определение интенсивности и размеров зон отражаемости облаков в разных горизонтальных и вертикальных плоскостях.
5.3.5 Для повышения эффективности управления летными работами по АВ на облака в оперативном центре управления работами устанавливается наземный комплект навигационного оборудования системы диспетчеризации, а на самолетах-метеолабораториях устанавливаются бортовые комплекты навигационного оборудования системы диспетчеризации. Использование оборудования системы обеспечивает решение следующих задач:
- определение местоположения самолетов-метеолабораторий и вида проводимых АВ на облака и отображение этой информации на фоне электронной карты местности;
- передача карт радиолокационной отражаемости полей облачности и осадков на борты самолетов-метеолабораторий для использования руководителями воздействий.
5.3.6 В комплексе информационных средств при проведении работ по АВ на облака важную роль играет система оперативного получения прогностической и диагностической информации о синоптической ситуации в районе работ, включая спутниковые изображения полей облачности и осадков. При достаточной регулярности обновления эта информация позволяет детально прослеживать развитие и перемещение облаков и осадков, заблаговременно планировать АВ на них и корректировать задания выполняющим воздействия самолетам.
Важное значение имеет для этого возможность получения в пункте управления метеорологической информации по сети Интернет, объемы и качество которой в последнее время удовлетворяют всем требованиям для работ по АВ.
6.1 Общее руководство работами по АВ на облака должно осуществляться из специально организуемого оперативного центра (ОЦ) управления. Для этого ОЦ оборудуется дистанционным терминалом наземного метеорологического радиолокационного комплекса и всеми необходимыми средствами оперативного доступа к данным остальных элементов ИИС (радиосвязь, телефонная и факсимильная связь, компьютеры с выходом в сеть Интернет).

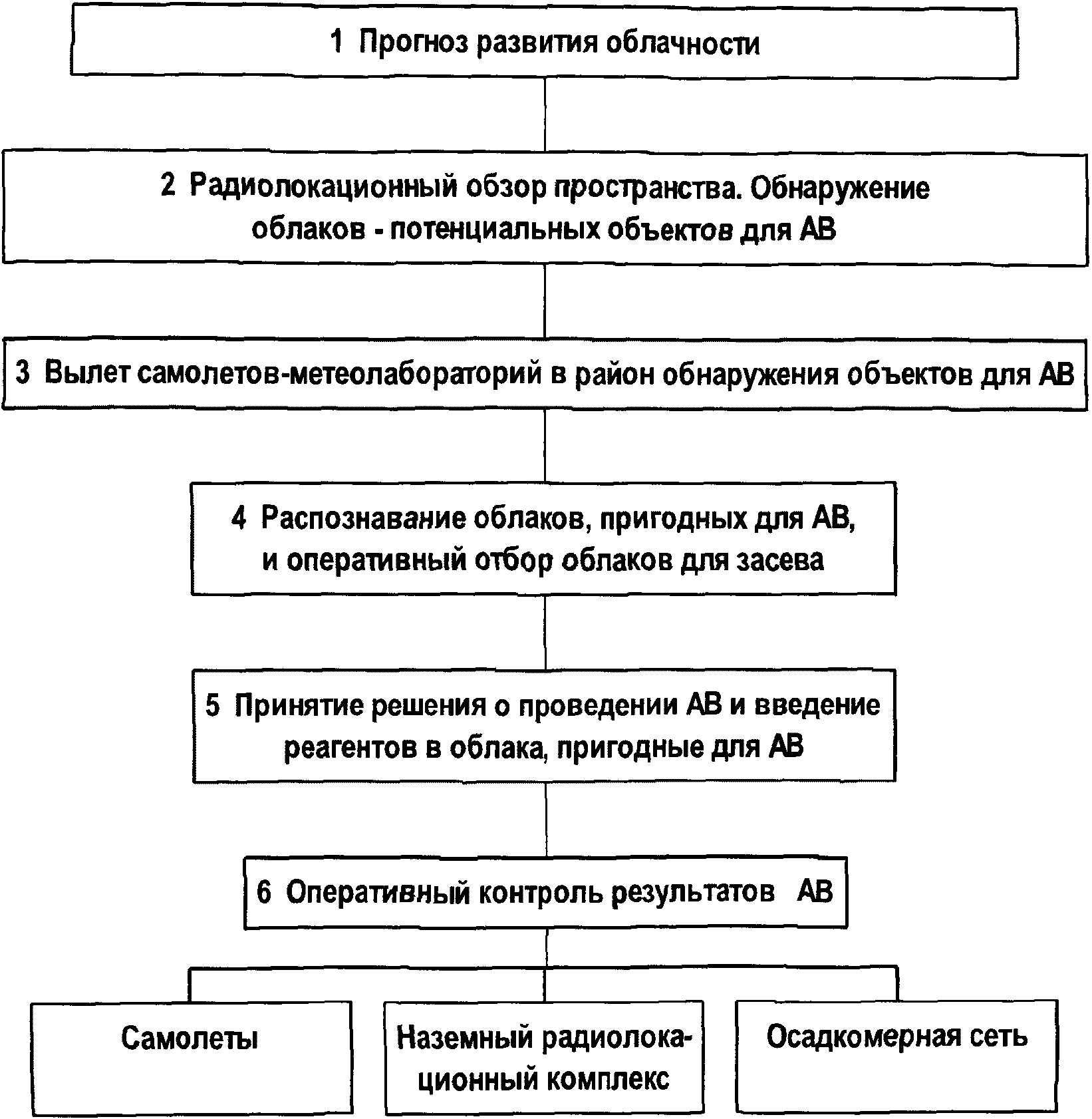

6.2 Последовательность операций, выполняемых в процессе подготовки и проведения оперативных работ по АВ на облака представлена на рисунке 2 и включает в себя следующие этапы.
![]() 6.2.1 Прогноз развития облачности составляется синоптиком ОЦ на основе доступной информации ИИС и включает в себя прогноз синоптического положения (перемещения и эволюции барических образований, фронтов, облачных систем) и прогноз облаков, которые могут потребовать проведения АВ. Прогноз составляется на 36 ч с делением на 12-часовые интервалы. Наличие в прогнозе условий формирования облаков, пригодных для воздействия, служит основанием для подачи предварительных заявок на вылеты самолетов для АВ на следующий день. Количество и сроки предполагаемых вылетов определяются прогнозируемой продолжительностью существования над ЗТ облаков, требующих проведения АВ.
6.2.2 Одновременно осуществляется круглосуточный радиолокационный обзор пространства наземным автоматизированным метеорологическим радиолокационным комплексом в составе ИИС по утвержденному графику наблюдений с целью своевременного обнаружения объектов для АВ.
6.2.3 При обнаружении радиолокационным комплексом приближающихся к ЗТ осадкообразующих облачных систем или внутримассовых конвективных облаков с вероятным развитием в них процессов осадкообразования над ЗТ оперативным руководителем ОЦ принимается решение о вылете самолета-метеолаборатории для исследования характеристик облачности и проведения АВ. Команда на вылет сопровождается указанием предполагаемой зоны АВ и предварительными сведениями о параметрах атмосферы и облачности по радиолокационным данным.
6.2.4 В процессе набора высоты первый вылетевший самолет-метеолаборатория производит вертикально-горизонтальное зондирование атмосферы с целью уточнения ее температурной и динамической стратификации и следует в заданный район, где путем визуальных наблюдений и приборных измерений производится оценка соответствия наблюдаемых облаков критериям пригодности для АВ.
6.2.5 В случае соответствия облаков установленным критериям руководитель воздействий из состава оперативной группы на борту самолета-метеолаборатории определяет необходимый для проведения воздействий высотный эшелон, дает соответствующую команду летному экипажу и после занятия выбранного эшелона приступает к засеву облаков, предварительно поставив в известность ОЦ о принятом решении и сообщив координаты точки начала АВ.
6.2.6 В процессе проведения АВ непрерывно осуществляется оперативный контроль результатов АВ с борта самолета - по появлению характерных визуальных признаков прекращения развития конвективных облаков, по признакам кристаллизации и появлению просветов в слоистообразных облаках и т.д. Наземные радиолокационные наблюдения также могут выявлять такие признаки реакции облаков на АВ, как уменьшение радиолокационной отражаемости облаков после засева и прекращение или существенное снижение интенсивности осадков из засеянных облаков.
7.1.1 АВ на изолированные конвективные облака производится путем засева с самолета-метеолаборатории порошкообразным реагентом развивающихся облачных вершин во время их пересечения на уровне, расположенном на 100 м ниже уровня верхней границы. При этом возможность безопасного пролета сквозь вершину облака контролируется по данным бортового самолетного метеолокатора.
При необходимости засева кучево-дождевого облака Cb, дающего засветку на индикаторе бортового радиолокатора, необходимо выбрать уровень полета над верхней границей облака, обеспечивающий достаточную безопасность.
В зависимости от размеров облака в его вершину сбрасывается от одной до трех упаковок реагента (по 25 - 30 кг порошка в каждой).
7.1.2 При АВ на многовершинное Cb в первую очередь следует производить засев его центральной вершины, пробивающейся сквозь наковальню, или же вершины, расположенной ниже наковальни облака. При этом количество сбрасываемого реагента определяется количеством вершин и их горизонтальными размерами, а также стадией развития облака. В среднем при засеве кучево-дождевых облаков в каждую отдельную вершину вводится такое же количество реагента, как и при засеве изолированных конвективных облаков.
7.1.3 При проведении работ по метеозащите мегаполиса для АВ на конвективные облака рекомендуется следующая схема полетов. Самолет-метеолаборатория вылетает в район работы, расположенный с наветренной стороны от ЗТ, для оценки текущей метеорологической обстановки и патрулирования. Здесь самолет занимает высотный эшелон на уровне около 6 км и в случае появления облаков, вершины которых достигают этого уровня, производит их засев. В случае продолжающегося роста вершин самолет занимает эшелон на уровне верхней границы облаков и продолжает засев на этом эшелоне.
7.1.4 В случае приближения к ЗТ атмосферного фронта самолет должен переместиться в зону, расположенную на подступах к ЗТ со стороны надвигающихся на нее облачных систем фронта, и при необходимости осуществлять засев развивающихся в этой зоне конвективных облаков, удовлетворяющих принятому критерию. Засев следует производить на участке, который расположен на удалении от ЗТ, примерно равном получасовому-часовому переносу облаков ветром. Выполняя засев всех растущих конвективных облаков на уровне 6 км, самолет тем самым предотвращает возможность их дальнейшего развития и превращения в кучево-дождевые облака.
7.2.1 Целью АВ на слоистообразные облака является введение реагента в пригодный для засева облачный слой с расходом, соответствующим выбранному методу воздействия (рассеяние облачности, инициирование преждевременных осадков, перезасев облаков). Схема засева облаков, т.е. оптимальная траектория самолета при их засеве выбирается, исходя из предположений, что пригодные для засева облачные слои являются преимущественно сплошными и занимают значительную площадь и что эти слои перемещаются в пространстве в соответствии со скоростью и направлением ветра на уровне их расположения. При засеве производится сброс реагента с самолета-метеолаборатории при полете вдоль определенной на основе этих предположений трассы засева - непрерывный сброс при засеве твердой углекислотой или жидким азотом и точечный сброс при засеве пиропатронами с йодистым серебром.
7.2.2 Чтобы обеспечить равномерный засев облаков, реагент вводится в ходе многократных пролетов самолета на встречных курсах между двумя фиксированными точками на поверхности земли по трассе засева, расположенной перпендикулярно направлению ветра на уровне засева. При этом трасса засева выбирается на таком удалении от ЗТ, которое позволяет реализовать принятую гипотезу воздействия так, чтобы обусловленные засевом искусственные осадки выпали на землю, не доходя до ЗТ, при работе на рассеяние облачности или преждевременное вызывание осадков или чтобы при засеве с целью перезасева облачности период отсутствия или ослабления осадков из засеянных объемов облака совпадал с периодом их ветрового переноса над ЗТ. При этом в поле перемещаемой ветром облачности линии проводившегося над трассой засева облаков образуют пилообразную "змейку" с постоянным расстоянием между вершинами ее "зубцов".
7.2.3 Основными расчетными параметрами засева являются: норма расхода реагента, расположение трассы засева и расстояние между последовательными линиями засева. При этом расстояние между линиями выбирается, исходя из значения ширины полосы кристаллизации облака от единичной линии засева, которая, в свою очередь, определяется нормой расхода реагента, мощностью засеваемого облачного слоя и вертикальным сдвигом ветра в нем. Кроме того, расстояние между линиями засева при заданной длине трассы засева и скорости полета зависит от скорости ветрового переноса облачности.
7.2.4 При засеве облачных систем Ns - As твердой углекислотой с целью их рассеяния или преждевременного вызывания осадков норма расхода реагента составляет от 0,3 до 2,0 кг/км в зависимости от вертикальной мощности засеваемого облачного слоя. В частности, при мощности слоя более 0,5 км рекомендуемая норма расхода твердой углекислоты составляет не менее 1,0 кг/км и может возрастать до значений 2,0 кг/км и более при мощности слоя до 2 км.
При воздействии на облачные системы Ns - As пиропатронами ПВ-26-01 с 8%-ным содержанием йодистого серебра интервал между точками отстрела единичных пиропатронов выбирается в зависимости от средней температуры засеваемого облачного слоя согласно таблице 2.
7.2.5 При засеве слоистообразных облаков типа St, Sc, As гранулированной твердой углекислотой норма расхода реагента в зависимости от вертикальной мощности засеваемого облачного слоя выбирается в соответствии с таблицей 3. При воздействии на эти типы облаков пиропатронами ПВ-26-01 с 8%-ным содержанием йодистого серебра интервал между точками отстрела единичных пиропатронов выбирается таким же, как и для облаков системы Ns - As.
7.2.6 Расчет положения трассы засева производится на основе данных о высоте расположения засеваемого слоя, о направлении и скорости ветра на уровне его верхней границы, о средних значениях направления и скорости ветра в засеваемом слое и в слое атмосферы от середины засеваемого слоя до поверхности земли. Высота расположения засеваемого слоя определяется при самолетном зондировании облаков. Сведения о распределении ветра по высотам поступают предварительно с пунктов радиозондирования и уточняются также по результатам самолетного зондирования атмосферы. Средние значения характеристик ветра определяются путем векторного усреднения.
Расчет положения трассы засева облачности состоит из следующих операций:
- на карте района от наветренной границы площади ЗТ навстречу направлению среднего ветра в слое атмосферы от середины засеваемого облачного слоя до поверхности земли откладывается отрезок S1, значения которого приведены в таблице 4 в зависимости от скорости ветра и высоты середины засеваемого слоя;
- от конечной точки отрезка S1 навстречу направлению ветра в засеваемом слое облаков откладывается отрезок S2, значения которого в зависимости от скорости ветра в засеваемом слое приведены в таблице 5. Конец этого отрезка является центром трассы засева;
- через эту точку перпендикулярно направлению ветра на уровне верхней границы облаков (на уровне полета при засеве) проводится трасса засева.
7.2.7 Кроме положения трассы засева рассчитывается также угол ветрового сноса, т.е. угол, на который курс самолета должен отличаться от азимутального направления трассы засева, чтобы самолет продолжал оставаться на трассе несмотря на его снос ветром. Тангенс угла сноса определяется отношением Vв/Vс, где Vв - скорость ветра на уровне полета, Vс - воздушная скорость самолета.
7.2.8 Для облачных систем Ns - As значения расстояний между линиями засева при использовании твердой углекислоты приведены в таблице 6. При засеве таких облачных систем пиропатронами ПВ-26-01 с рекомендованными интервалами между точками отстрела пиропатронов соответствующие расстояния между линиями засева также определяются по таблице 6.
7.2.9 В таблице 7 приведены для самолетов типов Ил-18 и Ан-12 значения радиуса разворота самолета R и продолжительности разворота самолета tR в конечных точках трассы засева при его различных скоростях, которые обеспечивают заданные значения расстояний между линиями засева при воздействиях на слоистообразные облачные системы типа Ns - As.
Поскольку радиус разворота самолета R равняется половине расстояния между линиями засева, для проведения засева с заданным расстоянием между этими линиями при определенной скорости полета самолета с помощью таблицы 7 выбирается необходимое значение крена самолета в развороте. При полете вдоль расчетной трассы засева экипаж должен выдерживать такой курс полета, чтобы самолет не сносило ветром с этой линии. При этом засев производится как на трассе засева, так и на разворотах.
7.2.10 Длина трассы засева L определяется соотношением
где l - расстояние между линиями засева, м;
tR - продолжительность разворота самолета на обратный курс, которая определяется по таблице 7, с.
Соотношение (1) означает, что ветровой снос линии засева облачности за время пролета самолетом вдоль этой линии и одного разворота должен равняться необходимому среднему расстоянию между линиями засева.
При работе по АВ на облака двумя или большим количеством самолетов параметры засева для каждого самолета (кроме положения трассы засева) определяются соотношениями, приведенными выше.
7.2.11 Для облаков типа St, Sc, As оптимальные расстояния между линиями засева в зависимости от температуры засеваемого облачного слоя определяются с помощью таблицы 8.
Длина трассы при засеве слоистообразных облаков типа St, Sc, As выбирается из тех же соображений, что и при засеве облачных систем типа Ns - As.
7.2.12 Самолет может производить засев вдоль фиксированной относительно земли трассы, если выполняется условие
При незначительных отклонениях скорости ветра от величины, определяемой условием (2), можно избежать сноса самолета с трассы засева, изменяя в допустимых пределах скорость самолета. Если же скорость ветра оказывается меньше величины, требуемой условием (2), на 10 - 20 км/ч, то в таких случаях не фиксируемая относительно земли трасса засева выбирается на 30 - 50 км ближе к ЗТ, чем того требует расчет. Развороты в конце трассы при этом выполняются не по схеме стандартного разворота, а в виде простого полукруга. При этом самолет по мере выполнения засева облачного поля будет постепенно удаляться от ЗТ. После того как самолет приблизится к расчетному положению трассы засева, описанный маневр следует повторить.
В случае, если скорость ветра, наоборот, на 10 - 20 км/ч больше величины, требуемой условием (2), засев следует начинать на расчетной трассе засева и выполнять его также без фиксации относительно поверхности земли, производя в конце трассы развороты в сторону ЗТ в виде полукругов. Засев при этом будет происходить по трассам, постепенно смещающимся в сторону ЗТ. Затем, после того как за счет повышенной скорости ветра самолет будет снесен на 30 - 50 км в сторону ЗТ, он должен вернуться на расчетную трассу воздействия. При еще больших скоростях ветра выполняется аналогичный маневр, но при этом длина трассы засева сокращается. Однако более эффективным в таких случаях следует считать привлечение дополнительных самолетов для засева или использование более скоростного самолета.
7.2.13 Ввиду значительной изменчивости ветра при наличии облаков, пригодных для АВ, необходимо иметь сведения о ветре (по крайней мере, на уровне засева) через каждый час работы, рассчитывать с такой же частотой схему засева и при необходимости корректировать ее. Если есть основания ожидать существенного изменения направления ветра, то при расчете схемы засева следует исходить из направления ветра, ожидаемого через 30 мин после начала засева.
7.2.14 Если при наличии нескольких пригодных для АВ слоев облачности разность высот их верхней границы не превышает 500 м, для засева выбирается самый верхний слой. Если же разность высот превышает 500 м, засевается слой с максимальной вертикальной мощностью. Если максимальную вертикальную мощность имеют два соседних слоя или их мощность различается не более чем на 50 м, то засевается верхний из этих двух слоев.
7.2.15 Возможные схемы одновременного засева облаков тремя или более самолетами, а также самолетами с существенно различной скоростью полета определяются как приведенными здесь рекомендациями, так и существующими наставлениями по безопасному производству полетов.
8.1 Оперативный контроль результатов АВ на облака осуществляется путем визуальных наблюдений эволюции облаков после воздействия с борта самолета-метеолаборатории, а также на основе радиолокационного контроля параметров облачности.
Визуальные наблюдения результатов АВ с борта самолета-метеолаборатории позволяют достаточно надежно зарегистрировать положительный эффект засева (подавление развития конвективных облаков, рассеяние слоистообразной облачности, кристаллизация переохлажденной жидкокапельной облачности). При этом вынужденный характер наблюдаемой эволюции облаков, т.е. ее отличие от естественного процесса выявляется путем сопоставления с эволюцией соседних облаков или участков облачности (при их наличии).
8.2 Результаты радиолокационных наблюдений оказываются основными при регистрации эффекта воздействия в случае АВ с целью динамического подавления развития облаков, когда по визуальным наблюдениям облако может на начальной стадии реакции почти не изменить своей конфигурации и геометрических размеров, однако в нем существенно уменьшаются (в два-три раза) размеры и уровни интенсивности зон радиолокационной отражаемости, что свидетельствует о начале процесса диссипации облака.
9.1 Требования по технике безопасности (ТБ) при АВ на облака с целью регулирования погодных условий включают в себя:
- требования по ТБ при работе на радиолокационных станциях;
- требования по ТБ при АВ на облака с самолетов;
- требования по ТБ при АВ на облака пиротехническими изделиями;
- требования по ТБ при работе со средствами связи с самолетом.
9.2 При эксплуатации радиолокационных станций необходимо руководствоваться инструкцией по эксплуатации, подготовленной заводом-изготовителем, действующими наставлениями и методическими указаниями.
9.3 ТБ при АВ на облака с борта самолета-метеолаборатории состоит в строгом соблюдении бортоператорами и бортнаблюдателями инструкции по технике безопасности полетов, утвержденной Департаментом ГА.
9.4 При АВ на облака с помощью пиротехнических изделий и установок для их отстрела необходимо строго соблюдать правила по ТБ, изложенные в эксплуатационной документации на пиротехнические изделия и технические средства отстрела.
[1] ОСТ 52.11.25-86 Охрана природы. Атмосфера. Активные воздействия на гидрометеорологические процессы. Термины и определения.
[2] Федоров Е.К. Активные воздействия на метеорологические процессы. - Вестник АН СССР. - 1962. - N 9. - С. 73.
[4] Качурин Л.Г. Физические основы воздействия на атмосферные процессы. Л.: Гидрометеоиздат, 1990, 366 с.
[5] Литвинов И.В. Перераспределение осадков при воздействии на облака хладореагентами. - Метеорология и гидрология. - 1967. - N 9. - С. 28 - 37.
[6] Берюлев Г.П. и др. Сравнение натурного и численного экспериментов по рассеянию слоистообразной облачности над Москвой 7 ноября 1986 г. - Метеорология и гидрология. - 1988. - N 12. - С. 38 - 48.
[7] Беляев В.П. и др. Опыт активного воздействия на облака над Москвой 9 мая 1995 г. - Метеорология и гидрология. - 1996. - N 5. - С. 71 - 82.
[8] Гайворонский И.И. и др. Результаты опытов воздействия на конвективные облака. - Изв. АН СССР. - Физика атмосферы и океана. - 1970. - Т. 6. - N 3. - С. 252.
[9] Вульфсон И.Н. и др. Разрушение развивающихся конвективных облаков искусственно созданными нисходящими движениями. - Изв. АН СССР. - Физика атмосферы и океана. - 1970. - Т. 6. - N 1. - С. 14.
[10] Берюлев Г.П. и др. Опыт проведения работ по искусственному регулированию осадков в целях ослабления последствий аварии на Чернобыльской АЭС. - Труды Всесоюзной конференции по активным воздействиям. - Ленинград. - Гидрометеоиздат. - 1990. - С. 233 - 238.
