При соблюдении всех регламентируемых условий проведения анализа в точном соответствии с данной методикой погрешность (и ее составляющие) результатов измерения при доверительной вероятности P = 0,95 не превышает значений, приведенных в табл. 2 для соответствующих диапазонов концентраций.
Таблица 2
Методика основана на определении содержания диметилфталата, диметилтерефталата, диэтилфталата, дибутилфталата, бутилбензилфталата, бис(2-этилгексил)фталата и диоктилфталата в атмосферном воздухе, воздухе испытательной камеры и замкнутых помещений методом капиллярной газовой хроматографии с использованием пламенно-ионизационных детекторов (ПИД).
Измерение концентраций определяемых веществ основано на концентрировании их из воздушной среды на твердый сорбент, находящийся в сорбционной трубке (СТ), с последующей термодесорбцией, газохроматографическом разделении их на двух параллельных кварцевых капиллярных колонках с нанесенными на них неподвижными жидкими фазами (НЖФ) разной полярности, детектировании веществ с помощью пламенно-ионизационных детекторов, идентификации веществ по их временам удерживания и количественному определению методом абсолютной градуировки.
Нижний предел измерения в анализируемом объеме пробы и границы диапазона измерения концентраций указаны в табл. 3.
Таблица 3
и границы диапазона измерения концентраций
Продолжительность проведения хроматографического анализа составляет 32 мин.
и материалы
4.1. Средства измерений
Примечание. Допускается использование средств измерения с аналогичными или лучшими характеристиками.
4.2. Вспомогательные устройства, материалы
--------------------------------
<*> Для воспроизведения данной методики необходимо использовать одностадийные ТДС с фиксированными точками температур 225, 250, 275, 300, 325, 350 °C.
Примечание. Допускается использование вспомогательного оборудования, материалов с аналогичными или лучшими характеристиками.
4.3. Реактивы
--------------------------------
<*> Гексан в каждой емкости необходимо проверять на наличие фталатов, проводя "холостой" анализ. Гексан необходимо покупать и хранить только в стеклянной таре.
Примечание. Допускается использование реактивов с более высокой квалификацией, не требующих дополнительной очистки растворителей.
5.1. При выполнении измерений необходимо соблюдать требования техники безопасности при работе с химическими реактивами по ГОСТ 12.1.007-76 и 12.1.005-88.
5.2. Требования электробезопасности при работе с электроустановками по ГОСТ 12.1.019-79.
5.3. Организация обучения работников безопасности труда по ГОСТ 12.0.004-90.
5.4. Помещение лаборатории должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83. Содержание вредных веществ в воздухе не должно превышать ПДК (ОБУВ), установленных ГН 2.2.5.1313-03 и 2.2.5.2308-07.
5.5. К обслуживанию хроматографа допускаются лица, прошедшие производственное обучение, проверку знаний и инструктаж по безопасному обслуживанию хроматографа.
5.6. При установке, монтаже и эксплуатации хроматографа следует соблюдать "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ-03-576-03)", утвержденные Госгортехнадзором России 11.06.2003 N 91.
К выполнению операций по отбору пробы, измерений и обработке результатов анализа могут быть допущены лица, имеющие высшее или среднее техническое образование, опыт работы в химической лаборатории и с газовым хроматографом, освоившие данную методику и подтвердившие экспериментально соответствие получаемых результатов нормативам контроля погрешности измерений по п. 14.
При выполнении измерений в лаборатории соблюдают следующие условия:
7.1) приготовление растворов и подготовку проб к анализу проводят при температуре воздуха (20 +/- 5) °C и относительной влажности не более 80%;
7.2) выполнение измерений производят в условиях, рекомендованных технической документацией к приборам (газовый хроматограф, компрессор воздушный, генератор водорода).
Перед выполнением измерений проводят следующие работы:
1) подготовку хроматографа, термодесорбера и десорбера;
2) подготовку капиллярных колонок;
3) подготовку посуды;
4) приготовление и подготовку к работе сорбционных трубок;
5) монтаж и подготовку газового тракта для нанесения градуировочного раствора на сорбент, находящийся в сорбционных трубках в потоке продувочного инертного газа;
6) проверку чистоты продувочного инертного газа;
7) приготовление градуировочных растворов;
8) установление градуировочных характеристик с помощью градуировочных растворов.
8.1. Подготовка хроматографа, термодесорбера и десорбера
8.1.1. Подготовка хроматографа
Подготовку хроматографа проводят в соответствии с инструкцией по его эксплуатации.
8.1.2. Подготовка термодесорбера
Подготовку термодесорбера проводят в соответствии с инструкцией по его эксплуатации. Газовая схема хроматографа при работе с ТДС приведена в прилож. 1.
Перед использованием ТДС необходимо измерить с помощью термопары значение температуры (при заданной температуре 325 °C) в нижней, средней и верхней части печи термодесорбера. Если температура в нижней части печи меньше 300 °C или перепад температур между нижней и верхней частью печи превышает 25 °C, то ТДС не пригоден для воспроизведения данной методики. Время нагрева ТДС до 325 °C не должно превышать 30 с.
8.1.3. Подготовка десорбера
Подготовку десорбера проводят в соответствии с инструкцией по его эксплуатации.
8.2. Подготовка капиллярных колонок
Перед установкой каркасов с капиллярными колонками и соединительного капилляра в термостат колонок с помощью полиимидного клея склеивают капиллярные колонки, универсальный Y-коннектор и соединительный капилляр. Технология склеивания и режим последующей термической обработки системы приведены в инструкции по эксплуатации полиимидного клея и универсального Y-коннектора.
Систему из склеенных кварцевых капиллярных колонок, Y-коннектора и соединительного капилляра предварительно кондиционируют, не соединяя выходные концы колонок с детекторами (Tдет = 320 °C), нагревая в термостате хроматографа с программированием температуры от 50 до 280 °C со скоростью 10 °C/мин и выдерживая при этой температуре в течение 2 ч. Входы в детекторы при этом заглушают графитовыми прокладками из комплекта ЗИП хроматографа. После охлаждения термостата хроматографа выходные концы колонок подсоединяют к пламенно-ионизационным детекторам. После подсоединения колонок к детекторам проверяют герметичность соединений и устанавливают необходимый режим работы хроматографа. Газовая схема хроматографа приведена в прилож. 1, а конструкция узла ввода пробы в хроматограф в прилож. 2.
8.3. Подготовка посуды
Бутилбензилфталат, бис(2-этилгексил)фталат и диоктилфталат имеют тенденцию к адсорбции на стекле и при использовании недостаточно чистой посуды их потери могут достигать 60%.
Посуду, используемую для приготовления градуировочных растворов, тщательно моют с поверхностно-активным моющим средством. После этого посуду замачивают на 3 - 4 ч в свежеприготовленном 3%-м растворе двухромовокислого калия в серной кислоте и отмывают в проточной водопроводной воде. После тщательного ополаскивания дистиллированной водой посуду сушат в сушильном шкафу при температуре 200 °C. При сильном загрязнении посуду тщательно ополаскивают гексаном, который используется для приготовления реактивов, и сушат при температуре 200 °C. После охлаждения посуды колбы закрывают притертыми пробками или крышками.
8.4. Приготовление и подготовка к работе сорбционных трубок
8.4.1. Приготовление сорбционных трубок
При приготовлении и подготовке к работе сорбционных трубок следует руководствоваться ГОСТ Р ИСО 16017-1-2007 "Воздух атмосферный, рабочей зоны и замкнутых помещений. Отбор проб летучих органических соединений при помощи сорбционной трубки с последующей термодесорбцией и газохроматографическим анализом на капиллярных колонках".
Стеклянную трубку из комплекта ТДС засыпают сорбентом. Масса сорбента - 0,06 - 0,07 г, высота слоя - около 50 мм. Расстояние от конца СТ, где находится отверстие, через которое входит воздух (маркированный конец СТ), до слоя сорбента равно 20 мм. Закрепляют сорбент в трубке несиланизированной стекловатой и П-образными пружинами из проволоки или сеткой из нержавеющей стали.
При первичном кондиционировании сорбента приготовленные СТ помещают в печь десорбера. После стабилизации потока газа-носителя печь нагревают до 320 °C и выдерживают в течение 80 мин при скорости потока 60 см3/мин через каждую СТ. Запрещается проводить первоначальную чистку СТ при подсоединении печи термодесорбера к капиллярной колонке.
Проверке на чистоту сорбента подвергаются как новые, так и использованные СТ.
После кондиционирования сорбента по п. 8.4.2 СТ помещают в печь ТДС и после стабилизации потока газа-носителя и выхода хроматографа на режим переводят кран переключения потока газа-носителя в положение "Продувка". Через 30 с после этого включают нагрев печи ТДС и начинают анализ, нажимая кнопку "Анализ". Если при этом дрейф нулевой линии не превышает нормы, и отсутствуют пики на хроматограмме, времена удерживания которых совпадают с временами удерживания определяемых веществ, то СТ пригодна к работе. В противном случае проводится повторная чистка СТ по п. 8.4.2.
Подготовленные к работе СТ, находящиеся в контейнерах из комплекта ТДС, хранят в герметичной таре (типа эксикатора), в которую при длительном хранении СТ необходимо положить 2 - 3 мешочка с молекулярными ситами 13Х или активным углем. Уплотняющие прокладки в накидных гайках контейнеров должны быть тефлоновые.
Непосредственно перед проведением отбора пробы СТ необходимо чистить, проводя операцию по п. 8.4.2.
8.5. Подготовка газового тракта для продувки сорбционных
трубок
Для продувки СТ нужно использовать инертные газы: гелий, азот или аргон.
Газовый тракт, служащий для нанесения градуировочных растворов на сорбент в потоке инертного газа, состоит из баллона с инертным газом, регуляторов давления и расхода газа, двух фильтров для очистки газа, первый из которых в направлении тока газа-носителя заполнен активным углем СКТ-4, а второй - молекулярными ситами 13Х, специального тройника, служащего для нанесения градуировочных растворов фталатов на сорбент СТ в потоке инертного газа (эскиз тройника приведен в прилож. 3). Скорость потока газа - 50 см3/мин. В качестве газового тракта используют свободный канал хроматографа. При этом питание этого тракта газом-носителем осуществляется регулятором расхода газа из комплекта хроматографа.
8.6. Проверка чистоты газа, используемого для продувки
сорбционных трубок
Для проверки чистоты продувочного инертного газа сорбционная трубка помещается в тракт для продувки СТ и в течение 50 мин продувается газом без ввода градуировочного раствора со скоростью 100 см3/мин.
В печь ТДС помещают СТ и после стабилизации потока газа-носителя и выхода хроматографа на режим переводят кран переключения потока газа-носителя в положение "Продувка". Через 30 с после этого включают нагрев печи ТДС и начинают анализ, нажимая кнопку "Анализ".
Если при этом дрейф нулевой линии не превышает величины, указанной в документации на хроматограф, и отсутствуют пики на хроматограмме, времена удерживания которых совпадают с временами удерживания определяемых соединений или площадь которых не превышает 10% площади пиков при минимальной концентрации определяемых веществ, то газ можно использовать для продувки СТ.
При наличии пиков на хроматограмме необходимо: 1) сменить фильтры очистки газа; 2) заменить баллон с газом.
8.7. Приготовление градуировочных растворов
8.7.1. Приготовление исходных растворов
В качестве исходного раствора N 1 используют стандарт - смесь 6 фталатов с концентрацией 2 мг/см3 в гексане (стеклянная ампула с объемом раствора 1 см3).
Исходный раствор N 2 диметилтерефталата (c = 2 мг/см3). В мерную колбу вместимостью 50 см3 вносят 100 мг диметилтерефталата (ДМТ), доводят уровень гексаном до метки и после растворения ДМТ тщательно перемешивают.
Срок хранения исходных растворов - 6 месяцев при 4 - 8 °C в защищенном от света месте. Используемые растворы необходимо проверять в ходе использования на наличие загрязнений и изменение концентраций. Исходные растворы необходимо менять каждые 6 месяцев или ранее, если наблюдается отклонение от полученных ранее результатов.
Градуировочные растворы необходимо менять каждые 1 - 2 месяца или ранее, если наблюдается расхождение с полученной при первоначальной градуировке зависимостью.
Перевозка и хранение растворов фталатов производятся только в стеклянных флаконах с закручивающимися или запрессованными крышками с двухслойными прокладками типа "тефлон + силикон".
8.7.2. Приготовление рабочих градуировочных растворов
Во флакон вместимостью 2 см3 микрошприцем вносят 0,5 см3 гексана, микрошприцем, в соответствии с табл. 4, помещают исходные растворы фталатов N 1 и N 2, доводят гексаном до объема 1 см3 и перемешивают. Последовательность создания градуировочных растворов представлена в табл. 5.
Таблица 4
характеристик при определении концентраций 7 фталатов
в воздухе
Таблица 5
градуировочных растворов
Градуировочные характеристики устанавливают с помощью градуировочных растворов фталатов в гексане. Они выражают зависимость площади пика соответствующего вещества (мВ·с) от массы (мкг) каждого вещества и строятся по 7 сериям градуировочных растворов.
Перед проведением градуировки проводится сравнение рабочих характеристик всех имеющихся в наличии сорбционных трубок (не менее 30 штук). На все сорбенты СТ наносится 1 мм3 градуировочного раствора одной концентрации - средняя точка градуировочного графика - (C = 0,2 мг/см3, что соответствует содержанию фталатов в воздухе с концентрацией C = 0,04 мг/м3). Количественные результаты, полученные на всех СТ по всем веществам, не должны отличаться от среднеарифметической величины по всем СТ более чем на 15%. При этом должны совпадать или быть очень близкими времена удерживания всех фталатов (окно поиска - 1% или меньше) для того, чтобы программа могла сразу идентифицировать фталаты без коррекции их времен удерживания для каждой СТ.
Совпадение времен удерживания веществ и близкие значения площадей пиков соответствующих фталатов являются критерием качества СТ.
При градуировке хроматографа для каждой новой концентрации раствора готовят свежую серию из шести СТ.

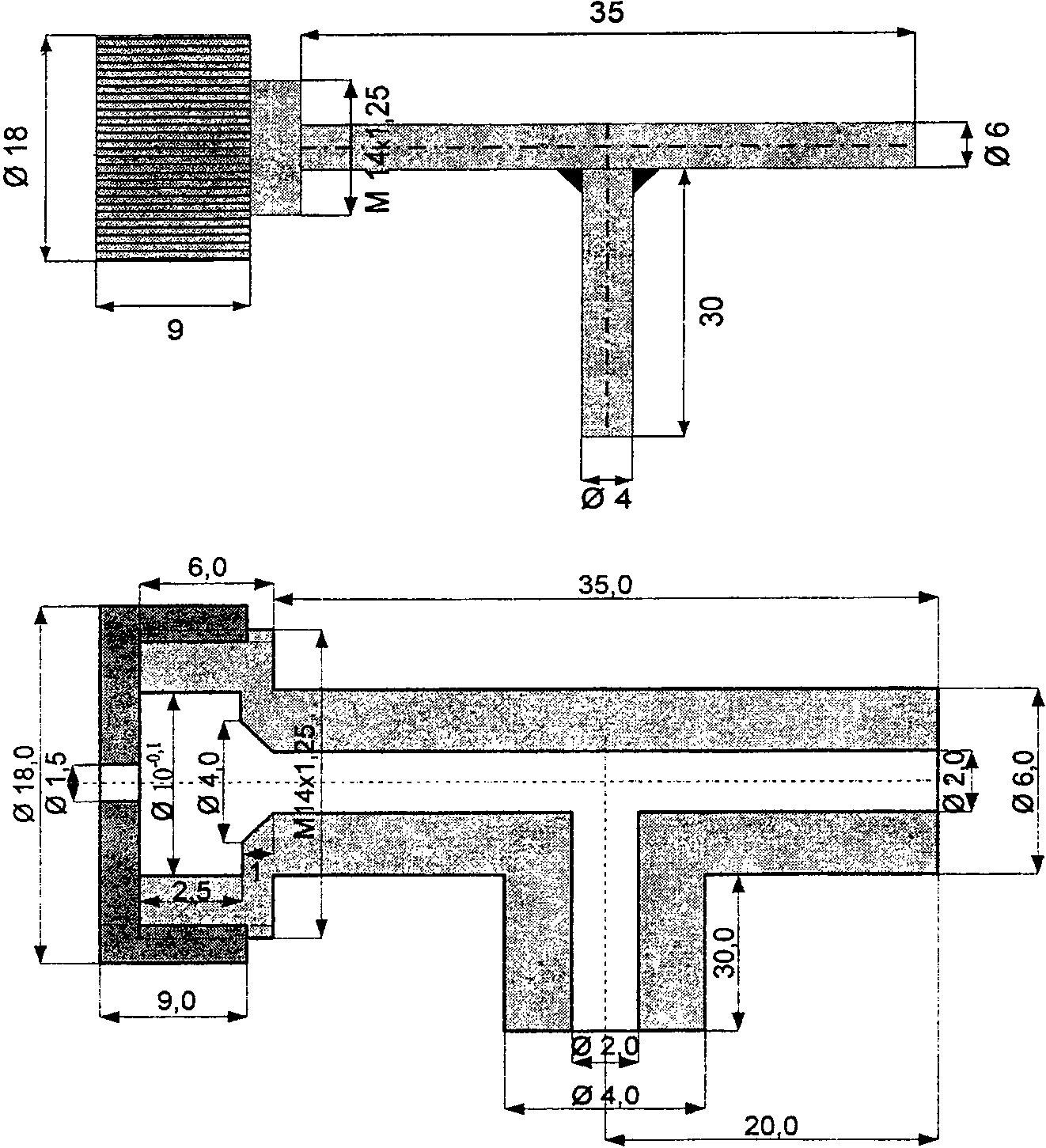

Микрошприцем объемом 1 мм3 с помощью тройника (прилож. 3) 1 мм3 каждого градуировочного раствора (табл. 5) в потоке газа-носителя наносят на поверхность сорбента со стороны маркированного конца СТ, проткнув иглой мембрану и стекловату и введя иглу микрошприца на 2 мм в глубину сорбента. После нанесения раствора на сорбент СТ устанавливают в тракт для продувки инертным газом сорбционных трубок концом, противоположным тому, на который нанесли пробу, и продувают в течение 10 мин со скоростью 50 см3/мин (для сдува с сорбента гексана). По окончании продувки СТ вставляют в печь ТДС и проводят анализ по п. 8.4.3.
Для каждого значения концентрации масса каждого определяемого фталата в 1 мм3 градуировочного раствора, который наносится на сорбент, равна массе этого вещества в 5 дм3 отбираемого воздуха.
Для каждого фталата определяют соотношение между массой введенного вещества (мкг) и соответствующей ей площадью (мВ·с) пика на хроматограмме. Угол наклона градуировочного графика в области линейного диапазона является коэффициентом отклика детектора анализируемого фталата.
Градуировочные графики представляют собой прямую линию и могут быть изображены графически или описаны уравнением регрессии:
Aст = bстmст + cст, где
Aст - площадь пика анализируемого фталата на хроматограмме градуировочного раствора, мВ·с;
mст - масса анализируемого фталата в градуировочном растворе, мкг;
bст - тангенс угла наклона градуировочного графика, мВ·с/мкг;
cст - длина отрезка, отсекаемого градуировочным графиком на оси ординат, мВ·с.
Если градуировочный график проходит через начало координат, то величина cст равна нулю.
Значение массы каждого вещества, найденного в анализируемой пробе воздуха, не может учитываться, если оно меньше минимальной массы этого вещества, применяющейся для градуировки.
Условия при выполнении измерений проб воздуха и градуировки хроматографа должны быть одинаковы.
Сорбционную трубку с нанесенными на нее из градуировочного раствора веществами помещают в печь ТДС и присоединяют линию подачи газа-носителя к печи ТДС. После стабилизации расхода газа-носителя и выхода хроматографа на рабочий режим начинают анализ по п. 8.4.3.
На полученной хроматограмме измеряют площади пиков определяемых веществ и по средним результатам из шести измерений для каждой концентрации раствора строят градуировочные характеристики, выражающие зависимость площади пика на хроматограмме от концентрации вещества в воздухе.
В результате предварительного пересчета зависимости массы определяемого вещества на сорбционной трубке от концентрации этого вещества в воздухе (см. строки 6 и 11 табл. 4) на странице "Компоненты" получается прямая зависимость: площадь пика (мВ·с) = F [концентрация определяемого вещества в воздухе (мг/м3)].
Условия работы термодесорбера:
Условия проведения газохроматографического анализа:
Для капиллярных колонок:
Времена удерживания (в минутах) веществ на первой колонке (N 1):
Времена удерживания (в минутах) веществ на второй колонке (N 2):
Через 20 мин после начала анализа отключают нагрев печи термодесорбера. Через 30 мин переключают кран-переключатель в положение "Отбор пробы".
детекторов
Идентификация компонентов на двух каналах детекторов применяется для более надежной и достоверной идентификации при анализе многокомпонентных проб, когда одного параметра - времени удерживания компонента на одной колонке - недостаточно.
Идентификация каждого компонента пробы проводится по двум параметрам: 1) "Название вещества"; 2) "Номер детектора". Пик на первом канале (ПИД-1) имеет статус "Основной". Пик на втором канале (ПИД-2) имеет статус "Подтверждающий".
Для проведения идентификации на двух каналах создаются компоненты с одинаковым именем на каждом канале детектора. При этом в столбце "Идентификация" для компонента на первом канале устанавливается признак "Основной", а на втором - "Подтверждающий". Если для компонента не создается одноименный компонент на втором канале, его идентификация будет проведена по обычному алгоритму.
При интерпретации хроматограмм необходимо соблюдать следующие правила:
- времена удерживания компонентов должны указываться максимально точно (три знака после запятой). Окна поиска должны быть небольшие (1% или меньше) с целью минимизации временных областей поиска, в которых возможно присутствие двух или более компонентов;
- признак "Основной" для компонента следует выбирать на том канале, где этот компонент лучше отделяется от других анализируемых веществ и посторонних пиков. На втором канале, где пересечение областей поиска с другими компонентами более вероятно, данный компонент будет носить признак "Подтверждающий";
- если различие заданного времени удерживания двух компонентов от реального времени удерживания пика одинаково, предпочтение в идентификации будет отдано компоненту с меньшим окном поиска. Это может быть использовано оператором как искусственный прием, например, если присутствие одного компонента в анализируемой пробе более вероятно, чем второго в соответствии с рецептурой исследуемого материала. Для использования этого приема двум близко элюируемым компонентам назначается одинаковое время удерживания и незначительно отличающиеся окна поиска (например, 1,0 и 0,8%).
Первичную идентификацию веществ, содержащихся в анализируемой пробе, на каждом канале программа проводит путем сравнения времени удерживания каждого определяемого компонента, полученного на каждой колонке, с временем удерживания вещества, полученным на каждой капиллярной колонке при градуировке в метод-хроматограмме, и содержащимся на странице "Компоненты" в файле созданной методики. Окончательный этап идентификации оператор проводит самостоятельно. Процесс идентификации заключается в сравнении времен удерживания веществ на двух капиллярных колонках, идентифицированных программой, с временами удерживания веществ, содержащимися на странице "Компоненты" и приведенными в табл. 6. При этом необходимо внимательно следить за тем, чтобы площади пиков, соответствующие одному веществу на разных каналах, были близки друг к другу.
Таблица 6
(создается на этапе воспроизведения методики)
При отборе проб воздуха следует руководствоваться:
- ГОСТ Р ИСО 16017-1-2007 "Воздух атмосферный, рабочей зоны и замкнутых помещений. Отбор проб летучих органических соединений при помощи сорбционной трубки с последующей термодесорбцией и газохроматографическим анализом на капиллярных колонках";
- ГОСТ Р ИСО 16000-5-2009 "Воздух замкнутых помещений. Часть 5. Отбор проб летучих органических соединений (ЛОС)";
- ГОСТ Р ИСО 16000-6-2007 "Воздух замкнутых помещений. Часть 6. Определение летучих органических соединений в воздухе замкнутых помещений и испытательной камеры путем активного отбора проб на сорбент Tenax TA с последующей термической десорбцией и газохроматографическим анализом с использованием МС/ПИД";
- ГОСТ Р ИСО 16000-9-2009 "Воздух замкнутых помещений. Часть 9. Определение выделения летучих органических соединений строительными и отделочными материалами. Метод с использованием испытательной камеры";
- ГОСТ 17.2.3.01-86 "Охрана природы. Атмосфера. Правила контроля качества воздуха населенных мест".
Каждая проба воздуха одновременно отбирается на две СТ с использованием двух каналов пробоотборного устройства. Сорбционные трубки подсоединяют к аспиратору с помощью переходных муфт (из комплекта ТДС) и силиконовых или пластиковых трубок.
Отбор пробы воздуха через СТ производится со скоростью 100 см3/мин. Общий объем пропущенного через сорбционную трубку воздуха - 5 дм3. Время отбора пробы - 50 мин. При отборе пробы воздуха фиксируют температуру и давление окружающей среды.
При отборе проб воздуха из испытательной камеры к выходному штуцеру камеры присоединяется стеклянный тройник, к которому затем подсоединяются две сорбционные трубки. Использовать резиновые (пластиковые) трубки перед СТ нельзя, так как это приведет к потере определяемых веществ.
Перед закладкой образца в испытательную камеру необходимо проверить чистоту воздуха в камере, отобрав пробу воздуха из пустой камеры и проведя его анализ.
Периодически необходимо проводить контроль чистоты поступающего в испытательную камеру воздуха.
После отбора пробы воздуха СТ отсоединяют от пробоотборника и помещают в специальный контейнер из нержавеющей стали для хранения. Проба в сорбционной трубке в стандартном контейнере с тефлоновыми уплотнениями может храниться перед анализом в эксикаторе в течение трех суток.
Подготовленные к отбору пробы воздуха сорбционные трубки и СТ с отобранными пробами воздуха, находящиеся в контейнерах, необходимо хранить в эксикаторе, в который при длительном хранении СТ необходимо положить 2 - 3 мешочка с предварительно прокаленными молекулярными ситами 13Х или активным углем СКТ-4.
Непосредственно перед проведением отбора проб воздуха сорбционные трубки необходимо чистить, проводя операцию по п. 8.4.3.
После отбора пробы воздуха сорбционную трубку помещают в печь ТДС и присоединяют к ней линию подачи газа-носителя. После стабилизации расхода газа-носителя и выхода хроматографа на рабочий режим начинают анализ по п. 8.4.3.
Массу вещества miан, уловленную в сорбционную трубку из воздуха, определяют по градуировочному графику или с помощью градуировочной зависимости, исходя из величины площади пика Aiан, соответствующего этому веществу, или по формуле:
, где (1)miан - количество вещества, мкг;
Aiан - площадь пика определяемого вещества на хроматограмме, мВ·с;
bст - тангенс угла наклона градуировочного графика, мВ·с/мкг;
cст - длина отрезка, отсекаемого градуировочным графиком на оси ординат, мВ·с.
Если градуировочный график проходит через начало координат, то величину cст принимают равной нулю.
Концентрацию определяемого компонента рассчитывают по формуле:
, где (2)Xiан - концентрация определяемого компонента в воздухе, мг/м3;
miан - количество вещества, определенного по градуировочному графику, мг;
Vвоз - объем отобранного воздуха, приведенный к нормальным условиям, м3, рассчитанный по формуле:
, где (3)P - барометрическое давление при отборе пробы, кПа;
t - температура воздуха при отборе пробы, °C;
Vпр - объем отобранного воздуха при температуре отбора пробы, м3.
За результат измерения концентрации соединения в воздухе C (мг/м3) принимают среднеарифметическую величину из полученных значений концентраций двух параллельных проб C1 и C2 (мг/м3).
Расхождение между результатами измерений анализируемой пробы C1 и C2 (мг/м3) не должно превышать предела повторяемости (r). Результат измерений считают удовлетворительным при условии:
r - значение предела повторяемости (табл. 2).
При невыполнении условия 4 выясняют причины превышения предела повторяемости, устраняют их и вновь проводят измерения (п. 11).
Для обработки результатов хроматографического анализа используется программное обеспечение прибора.
Результат анализа представляют в виде:
, мг/м3, при вероятности P = 0,95, где , где (5)Если содержание компонента меньше нижней границы диапазона определяемых концентраций, результат анализа представляют в виде:
"содержание вещества в пробе менее 0,005 мг/м3" <*>.
--------------------------------
<*> - 0,005 мг/м3 предел обнаружения.
Оперативный контроль погрешности и воспроизводимости измерений осуществляется в соответствии с ГОСТ Р ИСО 5725-1-6-2002 "Точность (правильность и прецизионность) методов и результатов измерений". Проводится один раз в три месяца, а также после ремонта хроматографа и термодесорбера, при замене капиллярных колонок, сорбционных трубок, чистке детектора и т.д. Частота контроля может быть увеличена при большой интенсивности работы прибора.
14.1. Контроль стабильности градуировочной характеристики
Контроль стабильности градуировочной характеристики (ГХ) проводят в начале каждой серии анализов. При контроле следует использовать градуировочный раствор с концентрациями веществ 0,2 мг/см3.
Градуировочная характеристика считается стабильной, если для градуировочного раствора, используемого для контроля, сохраняется соотношение:
, где (6)X - концентрация вещества в пробе при контрольном измерении, мкг/см3;
C - известная концентрация градуировочного раствора веществ, взятая для контроля стабильности ГХ, мкг/см3;
B - норматив контроля стабильности ГХ, % (B = 7% при P = 0,95).
Если величина расхождения (A) превышает норматив контроля стабильности ГХ, делают вывод о невозможности применения ГХ для дальнейших измерений. В этом случае выясняют и устраняют причины нестабильности ГХ. При повторном обнаружении нестабильности градуировочной характеристики устанавливают ее заново согласно п. 8.8.
14.2. Плановый внутрилабораторный оперативный контроль
процедуры выполнения анализа проводится методом добавок
Величина добавки Cд должна удовлетворять условию:
, где (7) - характеристика погрешности (абсолютная погрешность) результатов анализа, соответствующая содержанию компонента в испытуемом образце (расчетному значению содержания компонента в образце с добавкой, соответственно), мг/м3, при этом: , где , гдеКонтрольный параметр процедуры Кк рассчитывают по формуле:
, где (8)Норматив контроля К рассчитывают по формуле
(9)Проводят сопоставление результата контроля процедуры (Кк) с нормативом контроля (К).
Если результат контроля процедуры удовлетворяет условию
процедуру анализа признают удовлетворительной.
При невыполнении условия (10) процедуру контроля повторяют. При повторном невыполнении условия (10) выясняют причины, приводящие к неудовлетворительным результатам, и принимают меры по их устранению.
14.3. Проверка приемлемости результатов измерений,
полученных в условиях воспроизводимости
Расхождение между результатами измерений, выполненных в условиях воспроизводимости (разное время, разные операторы, разные лаборатории), не должно превышать предела воспроизводимости (R)
, где (11)X1, X2 - результаты измерений, выполненных в условиях воспроизводимости (разное время, разные операторы, разные лаборатории), мг/м3;
R - предел воспроизводимости (в соответствии с диапазоном концентраций, табл. 2), %.

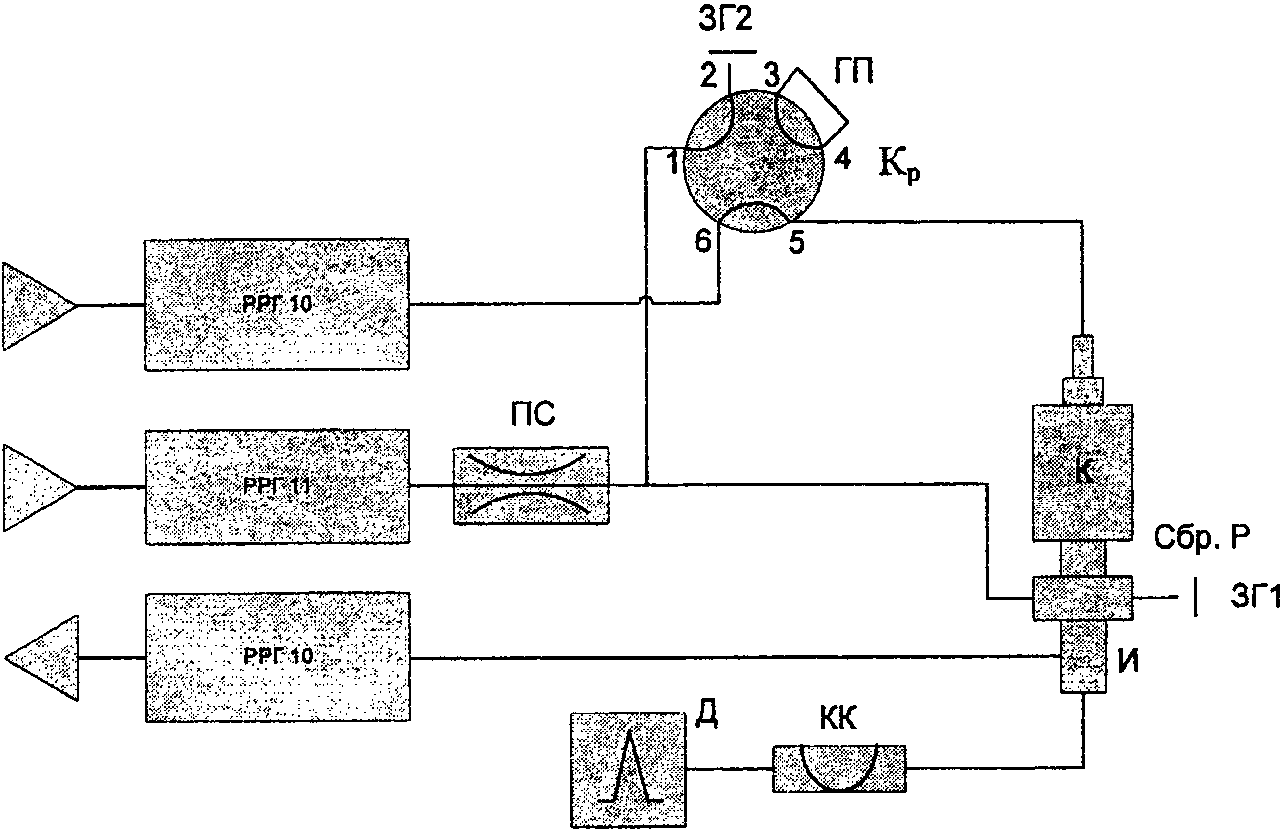

РЕГУЛЯТОРОВ РАСХОДА РРГ-10 И КРАНА-ПЕРЕКЛЮЧАТЕЛЯ
ПРИ РАБОТЕ С КАПИЛЛЯРНОЙ КОЛОНКОЙ
(на схеме изображено состояние газовых линий
в положении "Анализ")
![]()

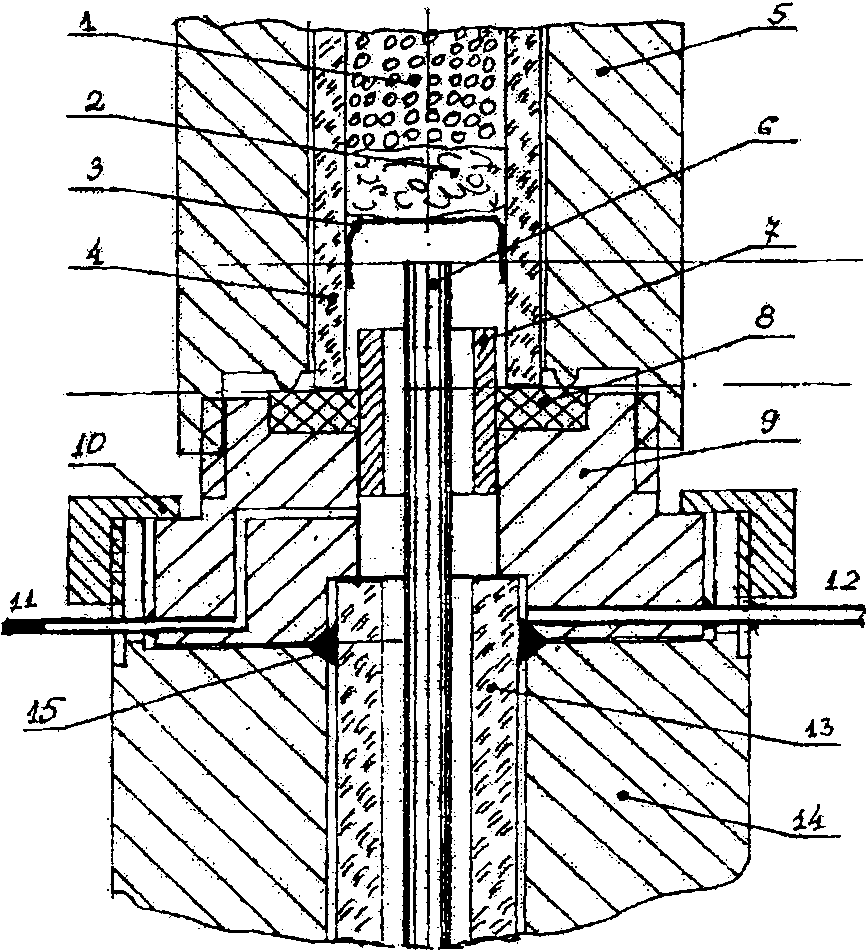

![]() 1 - Сорбент (ППС на основе 2,6-дифенил-п-фениленоксида)
2 - Несилонизированная стекловата
3 - Пружина для крепления стекловаты
4 - Стеклянная сорбционная трубка
5 - Корпус печи термодесорбера
6 - Деактивированный (среднеполярный) соединительный кварцевый капилляр длиной 3 м и внутренним диаметром 0,53 мм
7 - Капилляр из нержавеющей стали с наружный диаметром 1,6 мм из комплекта ЗИП хроматографа длиной 16 мм
8 - Высокотемпературная силиконовая прокладка (зеленая)
9 - Адаптер с просверленным сквозным отверстием диаметром 1,6 мм
10 - Гайка адаптера
11 - Трубопровод сброса газа-носителя с силиконовой прокладкой (заглушен)
12 - Трубопровод газа-носителя
13 - Лайнер
14 - Корпус испарителя
15 - Кольцевое уплотнение лайнера - резиновое кольцо
РАСТВОРОВ НА СОРБЕНТ В ПОТОКЕ ПРОДУВОЧНОГО ИНЕРТНОГО ГАЗА
![]() Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/metodicheskie-ukazaniya/2/muk_4_58230.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
