ОписаниеИсточник публикации М.: ФГУП "Информавтодор", 2013 Примечание к документу Документ рекомендован к применению с 1 января 2012 года Распоряжением Росавтодора от 17.11.2011 N 883-р. Название документа "ОДМ 218.3.014-2011. Отраслевой дорожный методический документ. Методика оценки технического состояния мостовых сооружений на автомобильных дорогах" (издан на основании Распоряжения Росавтодора от 17.11.2011 N 883-р) "ОДМ 218.3.014-2011. Отраслевой дорожный методический документ. Методика оценки технического состояния мостовых сооружений на автомобильных дорогах"
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
: класс нормативной нагрузки АК
: класс нормативной нагрузки НК
: класс эталонной нагрузки для схемы трехосных транспортных средств согласно
: эталонная нагрузка для схемы трехосных транспортных средств согласно Балльная оценка | 5 | 4 | 3 | 2 | 1 | 0 |
Техническое состояние | Отличное | Хорошее | Удовлетво- рительное | Неудов- летвори- тельное | Непригод- ное для нормальной эксплуа- тации (предава- рийное) | Аварийное |
Вид техничес- кого состояния | Исправное | Неисправное | ||||
Работоспособное | Ограниченно работо- способное | Неработоспособное | ||||
Предельное | ||||||
Оценку технического состояния мостового сооружения назначают на основании результатов технического диагностирования, которое проводят в виде технических осмотров и обследований на всех этапах жизненного цикла объекта в соответствии с установленным порядком их организации [3, 4, 5, 6].
Для объективной оценки технического состояния объекта важно, чтобы применяемая система технического диагностирования обеспечивала максимальную достоверность и актуальность результатов диагностирования. В этих целях функции осуществления контроля технического состояния, в том числе в рамках периодических осмотров, целесообразно передавать специализированным организациям на договорной (контрактной) основе.
Порядок оценки технического состояния мостового сооружения приведен в Приложении А.
Оценки технического состояния по каждому свойству назначают по ряду показателей и параметров с учетом качественных условий соответствия.
Каждый из этих показателей или параметров предоставляет дополнительную возможность ранжировать мостовые сооружения в пределах одной категории технического состояния (с одной оценкой состояния) для решения различных задач управления эксплуатацией мостового парка, например, с целью определения приоритетности выполнения ремонтных воздействий.
При оценке отдельных свойств - безотказности (грузоподъемности) и долговечности каждое мостовое сооружение следует рассматривать как сложный технический объект, состоящий из нескольких систем, каждая из которых представляет собой совокупность элементов, конструктивно и (или) функционально объединенных для выполнения некоторых требуемых функций.
К основным конструкциям мостового сооружения относят мостовое полотно, пролетные строения, опорные части, опоры с их фундаментной частью и сопряжения мостового сооружения с подходами. При этом пролетные строения, опорные части, опоры являются основными несущими конструкциями, воспринимающими усилия от постоянных и временных нагрузок. Отдельные элементы мостового полотна и сопряжений относятся к несущим элементам, например, консоли тротуарных плит, переходные плиты и др.
К неосновным (вспомогательным) конструкциям мостового сооружения относят конструкции системы водоотвода, эксплуатационные обустройства, устройства для прокладки коммуникаций, защитные системы - регуляционные сооружения, ледорезы, укрепления, антисейсмические обустройства, очистные сооружения и прочие системы.
В качестве группы конструкций может рассматриваться комплект опорных частей, эксплуатационные обустройства, регуляционные сооружения и т.д.
Каталоги основных и неосновных (вспомогательных) конструкций мостового сооружения и их элементов приведены в Приложениях З и И.
Состояние основных несущих конструкций оценивают с позиции безопасности эксплуатации, безотказности (грузоподъемности) и долговечности, а основные ненесущие конструкции и вспомогательные конструкции - только с позиции безопасности эксплуатации и долговечности.
Необходимый уровень безопасности эксплуатации, грузоподъемности и долговечности в процессе эксплуатации обеспечивают и поддерживают различными мероприятиями, к которым относятся содержание, ремонт, капитальный ремонт и (или) реконструкция.
Классификацию имеющихся дефектов выполняют, согласно рекомендациям [3], в соответствии с каталогом дефектов, утвержденным в отрасли. Каждый дефект (или группу аналогичных дефектов, если они сосредоточены на одной конструкции и имеют одинаковую степень развития) характеризуют следующими параметрами:
- локализацией расположения, четко и однозначно указывающей конкретную конструкцию сооружения, элемент конструкции и местоположение на конструкции (элементе конструкции);
- наименованием дефекта, однозначно отражающим вид дефекта и, при необходимости, конкретизирующим его уточняющие признаки в привязке к конкретной конструкции (элементу конструкции). Наименование дефектов, как правило, формулируют в соответствии с каталогом дефектов, утвержденным в отрасли;
- параметрами степени развития дефекта, конкретизирующими в зависимости от вида дефекта и конкретной ситуации количественное проявление, размер, зону распространения, направление развития, степень развития, степень несоответствия нормативным требованиям. Параметры степени развития могут быть качественные и (или) количественные;
- степенью ремонтопригодности, отражающей вид ремонтного воздействия, которым данный дефект может быть устранен. Для дефектов, которые могут быть устранены по известным технологическим решениям без специальной проектной разработки, следует рекомендовать конкретный вид и объем ремонтной работы.
категории технического состояния мостового сооружения
6.1. Общую оценку технического состояния мостового сооружения выражают категорией технического состояния, которую назначают с учетом совокупности подверженных изменению в процессе эксплуатации основных свойств мостового сооружения, а также частными оценками технического состояния по критерию "безопасность эксплуатации", по безотказности (грузоподъемности) и долговечности. Каждая категория технического состояния качественно отражает уровень надежности мостового сооружения, а частные оценки отражают качественное соответствие отдельно по каждому свойству.
6.2. Мостовое сооружение по результатам технического диагностирования относят к одной из шести возможных категорий технического состояния.
К категории "отличное техническое состояние" относят мостовые сооружения, соответствующие всем требованиям нормативной и конструкторской (проектной) документации, с учетом перспективы развития транспортных средств и дорожной сети.
К категории "хорошее техническое состояние" относят мостовые сооружения, у которых все основные конструкции имеют исправное состояние, при этом значения одного или нескольких параметров технического состояния мостового сооружения могут не в полной мере соответствовать установленным действующим нормативным документам, но при этом в конкретных условиях эксплуатации не нарушаются основные функциональные свойства мостового сооружения.
К категории "удовлетворительное техническое состояние" относят мостовые сооружения, основные функциональные свойства которых частично нарушены, но при этом все основные конструкции находятся в работоспособном состоянии, обеспечивается безопасный пропуск всех обращающихся автомобилей со скоростями не ниже уровня, установленного экономическими соображениями, и возможные затруднения движения транспортных средств носят только кратковременный характер. Ремонтные мероприятия для сооружений, имеющих удовлетворительное техническое состояние, организуют в плановом порядке.
К категории "неудовлетворительное техническое состояние" относят мостовые сооружения, имеющие в основных конструкциях значительные дефекты по грузоподъемности, по безопасности и долговечности. Мостовое сооружение с неудовлетворительной оценкой технического состояния способно только частично выполнять требуемые функции, нормальная эксплуатация нарушена, но при этом критический отказ, в результате которого одна или несколько основных конструкций могут перейти в предельное состояние первой группы и вызвать аварию, в настоящее время маловероятен. Безопасность эксплуатации для сооружений с данной оценкой технического состояния может быть обеспечена регулированием движения дорожными знаками. Введение ограничений движения нарушает их нормальную эксплуатацию.
Сооружениям с неудовлетворительной оценкой технического состояния в первоочередном порядке необходим ремонт, капитальный ремонт или реконструкция.
К категории "непригодное для нормальной эксплуатации (или предаварийное) техническое состояние" относят мостовые сооружения, имеющие непригодное для нормальной эксплуатации состояние, или имеющие предаварийное состояние, при котором в случае продолжения неблагоприятных воздействий может произойти авария. К этой категории относят и такие сооружения, по которым безопасный пропуск автомобилей не может быть гарантирован введением различных ограничений движения путем установки дорожных знаков, требуется принудительное регулирование режима эксплуатации, например, запрещение движения по полосам, введение реверсивного движения и др. Мостовые сооружения, отнесенные к данной категории, требуют срочных восстановительных ремонтных мероприятий.
Данную категорию технического состояния присваивают мостовым сооружениям, имеющим в основных конструкциях, как правило, опасные дефекты по грузоподъемности, безопасности, долговечности.
Для сооружений в предаварийном состоянии может быть установлен специальный режим контрольных мероприятий вплоть до проведения ежедневного осмотра.
К категории "аварийное техническое состояние" относят мостовые сооружения, имеющие признаки аварийного состояния, свидетельствующие о возможности потери устойчивости, разрушения или обрушения конструкций или части конструкции, или у которых уже установлен факт наступления предельного состояния первой группы. Аварийное техническое состояние присваивают мостовым сооружениям, имеющим в основных несущих конструкциях критические дефекты, исключающие дальнейшую эксплуатацию мостового сооружения до их устранения. При выявлении аварийного состояния мостового сооружения требуется незамедлительное закрытие движения.
Более подробные характеристики категорий технического состояния мостовых сооружений приведены в таблице Б.1 Приложения Б.
6.3. При отнесении мостового сооружения к одной из шести возможных категорий технического состояния учитывают характеристики категорий, приведенные в таблице Б.1 Приложения Б, а также следующие показатели:
- обобщенный показатель технического состояния мостового сооружения
;
;- показатель вида ремонтного воздействия
;
;- показатели назначения:
- показатель габарита проезда
;
;- показатель габарита прохожей части
;
;- показатель подмостового габарита
;
;- класс нормативной нагрузки
по ГОСТ Р 52748-2007;
по ГОСТ Р 52748-2007;- класс нормативной нагрузки
по ГОСТ Р 52748-2007;
по ГОСТ Р 52748-2007;
-
- согласно Техническое состояние мостового сооружения по безопасности выражают показателем по безопасности
. При оценке безопасности учитывают два параметра - параметр дефектности по безопасности
и коэффициент снижения расчетной скорости
.
. При оценке безопасности учитывают два параметра - параметр дефектности по безопасности и коэффициент снижения расчетной скорости .Техническое состояние отдельных основных конструкций мостового сооружения по долговечности выражают частными показателями по долговечности
. При оценке долговечности отдельной конструкции учитывают параметр дефектности по долговечности
и условия соответствия. В необходимых случаях оценивают остаточный срок службы элементов.
. При оценке долговечности отдельной конструкции учитывают параметр дефектности по долговечности и условия соответствия. В необходимых случаях оценивают остаточный срок службы элементов.При оценке технического состояния мостового сооружения по долговечности в целом рассматривают показатель минимальной долговечности мостового сооружения
, показатель средней долговечности мостового сооружения
и показатель технического состояния по долговечности мостового сооружения
.
, показатель средней долговечности мостового сооружения и показатель технического состояния по долговечности мостового сооружения .Техническое состояние мостового сооружения по безотказности (грузоподъемности) выражают показателем по грузоподъемности
. При оценке грузоподъемности учитывают проектные нормативные нагрузки и фактические классы нагрузок, определенные расчетами по ГОСТ Р 52748-2007 и СП 35.13330.2011.
. При оценке грузоподъемности учитывают проектные нормативные нагрузки и фактические классы нагрузок, определенные расчетами по ГОСТ Р 52748-2007 и СП 35.13330.2011.Показатели технического состояния по безопасности, грузоподъемности, долговечности, показатель вида ремонтного воздействия, обобщенный показатель дефектности, параметр дефектности по безопасности, коэффициент снижения расчетной скорости, параметр дефектности по долговечности и коэффициент ремонтопригодности, при необходимости, используют в качестве самостоятельных оценок при ранжировании мостовых сооружений, отдельно по каждому свойству или характеристике.
Для ранжирования мостовых сооружений по степени дефектности по трем основным свойствам может использоваться обобщенный параметр дефектности мостового сооружения
.
.по критерию "безопасность эксплуатации"
7.1. Безопасность эксплуатации мостового сооружения
Безопасность эксплуатации мостового сооружения определяется:
- безопасностью дорожного движения по сооружению;
- безопасностью движения под сооружением;
- безопасностью прохода пешеходов;
- механической безопасностью основных конструкций;
- иными условиями, определяющими отсутствие угрозы причинения вреда жизни и здоровью людей, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни и здоровью животных и растений.
по безопасности
Техническое состояние мостового сооружения по критерию "безопасность эксплуатации" характеризуют показателем технического состояния по безопасности
, который выражают целыми числами от 0 до 5.
, который выражают целыми числами от 0 до 5.Данному показателю присваивают значение в соответствии с основными признаками технического состояния по критерию "безопасность эксплуатации". Признаками технического состояния по критерию "безопасность эксплуатации" являются:
- качественные условия соответствия технического состояния мостового сооружения по безопасности;
- коэффициент снижения расчетной скорости
;
;- параметр дефектности по безопасности мостового сооружения
.
.Качественные условия соответствия технического состояния мостового сооружения по критерию "безопасность эксплуатации" и диапазоны значений определяющих параметров приведены в таблице В.1 Приложения В.
Показатель технического состояния по безопасности используют в качестве самостоятельной оценки при ранжировании мостовых сооружений в группах.
7.3. Определение коэффициента снижения расчетной скорости
Коэффициентом снижения расчетной скорости характеризуют условия безопасности дорожного движения по мостовому сооружению, его значение в целом для мостового сооружения определяют по формуле
, (1)где
- коэффициент снижения расчетной скорости;
- коэффициент снижения расчетной скорости;[V] - максимальная безопасная скорость легкового автомобиля с обеспеченностью 0,95;
- расчетная скорость движения, согласно работам [3, 7], для соответствующей категории автомобильных дорог по ГОСТ Р 52398-2005.Максимальную безопасную скорость легкового автомобиля [V] в зависимости от значений основных контролируемых параметров и дефектов определяют в соответствии с руководством [8].
мостового сооружения
Параметром дефектности по безопасности мостового сооружения
учитывают совокупность имеющихся дефектов, оказывающих влияние на безопасность эксплуатации мостового сооружения.
учитывают совокупность имеющихся дефектов, оказывающих влияние на безопасность эксплуатации мостового сооружения.При определении параметра
, кроме дефектов, оказывающих влияние на безопасность дорожного движения по сооружению, рассматривают дефекты и конструктивные особенности сооружения и пересекаемых препятствий, оказывающие влияние на безопасность дорожного движения под сооружением, безопасность прохода пешеходов, механическую безопасность основных конструкций и иные условия безопасности, в частности:
, кроме дефектов, оказывающих влияние на безопасность дорожного движения по сооружению, рассматривают дефекты и конструктивные особенности сооружения и пересекаемых препятствий, оказывающие влияние на безопасность дорожного движения под сооружением, безопасность прохода пешеходов, механическую безопасность основных конструкций и иные условия безопасности, в частности:- соответствие габаритов приближения конструкций на проезжей части, пешеходных проходах и под мостовым сооружением;
- наличие дефектов покрытия на пешеходных проходах;
- наличие дефектов перильных ограждений;
- наличие дефектов лестничных сходов;
- наличие дефектов, создающих угрозу разрушения и обрушения конструкций;
- наличие дефектов, создающих угрозу падения различных предметов, обломков элементов и т.д. на транспортные пути, проходящие под мостовым сооружением.
Параметр дефектности по безопасности может принимать вещественные значения в диапазоне
.
.При отсутствии дефектов категорий Б1, Б2, Б3 и Б4 параметру дефектности по безопасности присваивается значение
.
.При наличии дефектов любой из категорий Б1, Б2, Б3 и (или) Б4 значение параметра дефектности по безопасности мостового сооружения определяют по формуле
где
- базовый параметр безопасности, определяемый дефектом наибольшей категории по безопасности [3] в мостовом сооружении
- базовый параметр безопасности, определяемый дефектом наибольшей категории по безопасности [3] в мостовом сооружении
- максимальная категория обнаруженных дефектов по безопасности согласно
- количество дефектов j-й категории по безопасности в мостовом сооружении за минусом дефекта, определившего базовый параметр безопасности;
- показатель влияния дефектов j-й категории по безопасности
- коэффициент влияния дефекта j-категории по безопасности, учитывающий степень влияния дефектов j-й категории и имеющий величины
;
;
;
соответственно для дефектов категорий по безопасности Б1, Б, Б3 и Б4.Параметр дефектности по безопасности используют при вычислении обобщенного параметра дефектности мостового сооружения и при оценке технического состояния мостового сооружения по критерию "безопасность эксплуатации". Параметр дефектности по безопасности может быть также использован в качестве самостоятельного параметра при ранжировании мостовых сооружений по степени соответствия требованиям безопасности.
показателя габарита прохожей части,
показателя подмостового габарита
Показатель габарита проезда, показатель габарита прохожей части и показатель подмостового габарита используют при назначении категории технического состояния мостового сооружения. Кроме этого, значения этих показателей дают дополнительную возможность ранжирования группы мостовых сооружений по степени соответствия габаритов приближения требованиям СП 35.13330.2011 и ГОСТ 26775-97.
Показатели габаритов проезда и прохожей части включают в себя не только ширину проезда и прохода, а габариты приближения в целом.
Значения показателя габарита проезда, показателя габарита прохожей части, показателя подмостового габарита определяют в соответствии с таблицей Ж.1 Приложения Ж.
При несоответствии габаритов приближения вводят ограничения движения. Рекомендации по установке дорожных знаков, ограничивающих линейные параметры, назначают в соответствии с ГОСТ Р 52290-2004.
по безотказности (грузоподъемности)
9.1. Общие положения
Условия обеспечения надежности мостового сооружения состоят в том, чтобы расчетные значения усилий, деформаций, напряжений, перемещений, раскрытия трещин не превышали соответствующих им предельных значений, установленных нормами проектирования, а также в обеспечении соответствия нормативным конструктивным требованиям.
Основным свойством надежности мостовых сооружений является их безотказность. Показателем безотказности мостовых сооружений является невозможность превышения в них предельных состояний при действии наиболее неблагоприятных сочетаний расчетных нагрузок в течение расчетного срока службы.
Безотказность мостового сооружения определяется расчетами грузоподъемности по первой группе предельных состояний в соответствии с СП 35.13330.2011 и ГОСТ Р 54257-2010, предусматривающими систему коэффициентов надежности по материалам, нагрузкам, условию работы и ответственности сооружения.
Основными параметрами грузоподъемности мостового сооружения являются классы по грузоподъемности, определяющие наибольшую величину нормативных временных и эталонных автомобильных нагрузок, при которых наступает предельное состояние первой группы у наиболее слабой несущей конструкции с учетом ее дефектности и фактического состояния.
по грузоподъемности
Техническое состояние мостового сооружения по грузоподъемности характеризуют соответствующим показателем - показателем технического состояния по грузоподъемности
(далее - показатель по грузоподъемности).
(далее - показатель по грузоподъемности).Определяющими параметрами показателя по грузоподъемности являются проектные нормативные нагрузки и минимальные фактические классы, полученные по результатам расчетов по первой группе предельных состояний, с учетом влияния на грузоподъемность имеющихся дефектов в элементах сооружения и при фактических постоянных нагрузках, действующих на момент обследования, и выраженные в классах нормативных нагрузок.
Грузоподъемность мостового сооружения устанавливается для двух режимов эксплуатации: контролируемого и неконтролируемого. Контролируемый режим предполагает специальный режим пропуска нестандартных транспортных средств. Неконтролируемый режим предполагает условия нормальной эксплуатации.
Для неконтролируемого режима эксплуатации определяющими параметрами показателя по грузоподъемности являются минимальные фактические классы, выраженные в классах нормативной нагрузки от автомобилей АК по ГОСТ Р 52748-2007 и эталонной нагрузки для схемы трехосных транспортных средств
-
- согласно руководству [2], для контролируемого режима эксплуатации - минимальный фактический класс, выраженный классом нормативной нагрузки НК по ГОСТ Р 52748-2007.
- - согласно руководству [2], для контролируемого режима эксплуатации - минимальный фактический класс, выраженный классом нормативной нагрузки НК по ГОСТ Р 52748-2007.Расчеты грузоподъемности выполняют по ГОСТ Р 54257-2010, СП 35.13330.2011 с учетом рекомендаций [2, 3, 9].
Расчетные схемы и основные предпосылки расчета принимают из условия, при котором они бы отражали действительные условия работы конструкций мостового сооружения при эксплуатации. При необходимости условия работы конструкций уточняют испытаниями.
Усилия определяют в основных расчетных сечениях элементов конструкций, в сечениях, имеющих признаки недостаточной грузоподъемности, а также в сечениях с дефектами, снижающими несущую способность.
В расчетах используют фактические геометрические размеры элементов, сечения элементов, прочностные и деформативные свойства материалов, полученные по результатам непосредственных измерений и натурных обследований на рассматриваемый период времени. Размеры элементов конструкций и их соединений допускается принимать в соответствии с первоначальной проектной документацией в том случае, если при обследовании не выявлено каких-либо существенных отклонений.
Объем расчетов уточняют в каждом конкретном случае и обоснованно определяют в техническом задании на проведение обследования.
Рекомендуемый состав работ по оценке грузоподъемности и состав расчетных работ, выполняемых при проведении испытаний мостов, приведен в рекомендациях [2, 3].
Расчеты грузоподъемности выполняют во всех необходимых случаях. Невыполнение расчетов грузоподъемности следует соответствующим образом обосновать.
При недостаточности исходных данных (при отсутствии данных об армировании, проектных нагрузках, допустимых напряжениях, времени проектирования) грузоподъемность оценивают в соответствии с рекомендациями [2, 9].
Для каждой рассчитываемой конструкции грузоподъемность принимают по наиболее слабому несущему элементу.
Значение показателя по грузоподъемности принимают по наиболее слабой несущей конструкции, имеющей по результатам расчетов наиболее низкую грузоподъемность в соответствии с основными признаками технического состояния по грузоподъемности, которые приведены в таблице Г.1 Приложения Г.
Показатель по грузоподъемности выражают целыми числами от 0 до 5.
Показатель по грузоподъемности используют при вычислении обобщенного показателя технического состояния мостового сооружения, обобщенного параметра дефектности мостового сооружения, а также в качестве самостоятельной оценки мостового сооружения по грузоподъемности.
При недостаточной грузоподъемности мостового сооружения по нормативным нагрузкам АК и НК обычно вводят ограничение по массе транспортных средств (дорожный знак 3.11) и (или) ограничение по массе на ось транспортного средства (дорожный знак 3.12) по ГОСТ Р 52290-2004.
Для обоснования ограничений в неконтролируемом режиме по массе в расчетах обычно используют нагрузку в виде схемы эталонных транспортных средств, состоящей из 3-осных автомобилей
в соответствии с руководством [2]. В необходимых случаях по отдельному запросу заказчика получают классы для эталонных схем 2-, 4-, 5-, 6-, 7-осных транспортных средств [2].
в соответствии с руководством [2]. В необходимых случаях по отдельному запросу заказчика получают классы для эталонных схем 2-, 4-, 5-, 6-, 7-осных транспортных средств [2].В необходимых случаях, кроме дорожных знаков 3.11 и 3.12, для ограничения движения используют дорожные знаки 3.4, 3.16, 3.24 по ГОСТ Р 52290-2004.
Рекомендации по указанию параметров, наносимых на дорожных знаках, по результатам расчетов назначают в соответствии с ГОСТ Р 52290-2004.
по долговечности
10.1. Общие положения
Долговечность мостового сооружения характеризуется способностью выполнять требуемые функции до достижения предельного состояния при установленной системе эксплуатации, включающей мероприятия, направленные на приведение его к нормативным параметрам и поддержание в работоспособном состоянии. К таким мероприятиям относятся содержание, ремонт, капитальный ремонт и (или) реконструкция [10].
Оценку технического состояния мостового сооружения по долговечности назначают экспертно, поскольку расчеты с использованием вероятностных показателей долговечности нормами проектирования мостовых сооружений СП 35.13330.2011 не предусмотрены.
Долговечность мостового сооружения в целом определяется, главным образом, состоянием основных конструкций. Неосновные конструкции, а также те элементы основных конструкций, которые изначально имеют меньший нормативный срок службы и для которых предусматриваются плановые замены в течение нормативного срока службы сооружения, оказывают на долговечность сооружения опосредованное влияние. Замена и восстановление таких элементов, как правило, может быть выполнена несложными ремонтными мероприятиями.
Поскольку долговечность каждой отдельной конструкции и каждого отдельного элемента различна, при экспертной оценке долговечности рассматривают несколько показателей, характеризующих с позиции долговечности состояние отдельных конструкций и всего мостового сооружения в целом.
При оценке долговечности каждой отдельной основной конструкции (или группы основных конструкций) вычисляют следующие величины:
- параметр дефектности по долговечности i-го объекта (рассматриваемой основной конструкции или группы основных конструкций);
- показатель технического состояния по долговечности i-го объекта (рассматриваемой основной конструкции или группы основных конструкций).рассматриваемого объекта (отдельной основной конструкции
или группы основных конструкций)
Параметр дефектности по долговечности основной конструкции
учитывает совокупность имеющихся дефектов, оказывающих влияние на долговечность i-го рассматриваемого объекта (отдельной основной конструкции или группы основных конструкций).
учитывает совокупность имеющихся дефектов, оказывающих влияние на долговечность i-го рассматриваемого объекта (отдельной основной конструкции или группы основных конструкций).При вычислении параметра дефектности по долговечности для i-го рассматриваемого объекта учитывают все дефекты категории Д, которые оказывают негативное влияние на его долговечность.
Параметр дефектности по долговечности i-го рассматриваемого объекта может принимать вещественные значения в диапазоне
.
.При отсутствии дефектов категорий Д1, Д2, Д3 и Д4 значение параметра дефектности по долговечности отдельных конструкций принимается
.
.При наличии дефектов любой из категорий Д1, Д2, Д3 и Д4 значение параметра дефектности по долговечности для i-го рассматриваемого объекта определяют по формуле
- базовый параметр дефектности по долговечности для i-го рассматриваемого объекта, определяемый дефектом наибольшей категории по долговечности
- максимальная категория имеющихся дефектов по долговечности в i-м объекте из числа тех, которые могут определять базовый параметр для данного объекта (см. Приложение З);
- количество дефектов j-й категории по долговечности в данном i-м объекте за минусом дефекта, определившего базовый параметр дефектности по долговечности для i-го рассматриваемого объекта;
- показатель влияния дефектов j-й категории по долговечности
- коэффициент влияния дефекта j-категории по долговечности, учитывающий степень влияния дефектов j-й категории и имеющий величины
;
;
;
соответственно для категорий дефектов по долговечности Д1, Д2, Д3 и Д4.Влияние дефектов на долговечность рассматриваемого объекта оценивают экспертно исходя из фактических параметров развития дефекта, имеющихся примеров тенденции развития аналогичных дефектов, срока службы и времени эксплуатации объекта.
Список элементов, дефекты в которых не могут определять базовый параметр дефектности по долговечности и которые не следует учитывать при вычислении параметра
, приведены в Приложении И.
, приведены в Приложении И.В особых случаях при отнесении дефектов к категориям Д1, Д2, Д3 и Д4 могут выполняться специальные исследования [11, 12], расчеты по предельным состояниям второй группы по СП 35.13330.2011, расчеты остаточного ресурса дефектного элемента по специальным методикам [13].
Параметры дефектности по долговечности отдельных конструкций используют при определении показателей технического состояния по долговечности для отдельных конструкций.
состояния по долговечности
Значения частных показателей технического состояния по долговечности
для каждого рассматриваемого объекта (отдельной основной конструкции или группы основных конструкций) определяют по таблице Д.1 Приложения Д с учетом признаков технического состояния по долговечности.
для каждого рассматриваемого объекта (отдельной основной конструкции или группы основных конструкций) определяют по таблице Д.1 Приложения Д с учетом признаков технического состояния по долговечности.Основными признаками технического состояния по долговечности каждого рассматриваемого i-го объекта являются:
- качественные условия соответствия;
- параметр дефектности по долговечности
i-го объекта.
i-го объекта.В необходимых случаях, например, при оценке целесообразности или срочности ремонтных воздействий, определяют остаточный срок службы
i-го рассматриваемого объекта и используют его в качестве признака технического состояния по долговечности. Остаточный срок службы объекта оценивают экспертно исходя из проектного срока службы, времени эксплуатации, ухудшения свойств материалов, дефектности объекта, износа или по утвержденным методикам с учетом рекомендаций [13].
i-го рассматриваемого объекта и используют его в качестве признака технического состояния по долговечности. Остаточный срок службы объекта оценивают экспертно исходя из проектного срока службы, времени эксплуатации, ухудшения свойств материалов, дефектности объекта, износа или по утвержденным методикам с учетом рекомендаций [13].мостового сооружения в целом
Техническое состояние по долговечности находящегося в эксплуатации мостового сооружения характеризуют тремя общими показателями технического состояния по долговечности, для вычисления которых используются частные показатели технического состояния по долговечности рассмотренных основных конструкций или групп основных конструкций:
- показатель минимальной долговечности;
- показатель средней долговечности;
- показатель технического состояния по долговечности мостового сооружения, а также параметр дефектности по долговечности мостового сооружения
.Показатель минимальной долговечности
принимают равным минимальному значению частных показателей технического состояния по долговечности, определяемых отдельно для каждой основной конструкции или группы конструкций.
принимают равным минимальному значению частных показателей технического состояния по долговечности, определяемых отдельно для каждой основной конструкции или группы конструкций.Показатель по долговечности
определяют по формуле
определяют по формуле
где
- частный показатель технического состояния по долговечности i-го рассматриваемого объекта (i-й основной конструкции или i-й группы основных конструкций).
- частный показатель технического состояния по долговечности i-го рассматриваемого объекта (i-й основной конструкции или i-й группы основных конструкций).Минимальный частный показатель по долговечности выражают целыми числами от 0 до 5 и используют для ранжирования мостовых сооружений в группе при рассмотрении приоритетности направления средств, выделяемых на ремонт.
мостового сооружения
Показатель средней долговечности мостового сооружения
принимают равным среднему значению частных показателей технического состояния по долговечности, определяемых отдельно для каждой основной конструкции или группы конструкций.
принимают равным среднему значению частных показателей технического состояния по долговечности, определяемых отдельно для каждой основной конструкции или группы конструкций.Показатель средней долговечности определяют по формуле
где
- частный показатель технического состояния по долговечности i-го рассматриваемого объекта (i-й основной конструкции или i-й группы основных конструкций);
- частный показатель технического состояния по долговечности i-го рассматриваемого объекта (i-й основной конструкции или i-й группы основных конструкций);n - общее число рассматриваемых объектов (основных конструкций или групп основных конструкций).
Показатель средней долговечности мостового сооружения выражают вещественными числами от 0 до 5 с точностью до второго десятичного знака и используют для ранжирования мостовых сооружений в группе при рассмотрении приоритетности направления средств, выделяемых на ремонт.
по долговечности мостового сооружения
Показатель технического состояния по долговечности мостового сооружения
определяют по формуле
определяют по формуле
где
- показатель средней долговечности (см. подраздел 10.6);
- показатель средней долговечности (см. подраздел 10.6);
- показатель минимальной долговечности (см. подраздел 10.5).Показатель технического состояния по долговечности мостового сооружения выражают вещественными числами от 0 до 5 с точностью до второго десятичного знака.
Показатель технического состояния по долговечности мостового сооружения используют для ранжирования мостовых сооружений в группе при рассмотрении приоритетности направления средств, выделяемых на ремонт, а также при вычислении обобщенного показателя технического состояния мостового сооружения
.
.по долговечности мостового сооружения
Параметр дефектности по долговечности мостового сооружения учитывает совокупность имеющихся во всех основных и неосновных конструкциях мостового сооружения дефектов категории Д, оказывающих влияние на долговечность мостового сооружения.
Параметр дефектности по долговечности может принимать вещественные значения в диапазоне
.
.При отсутствии дефектов категорий Д1, Д2, Д3 и Д4 значение параметра дефектности по долговечности принимается
.
.При наличии дефектов любой из категорий Д1, Д2, Д3 и Д4 значение параметра дефектности по долговечности определяют по формуле
где
- базовый параметр дефектности по долговечности в мостовом сооружении, определяемый дефектом наибольшей категории по долговечности
- базовый параметр дефектности по долговечности в мостовом сооружении, определяемый дефектом наибольшей категории по долговечности
- максимальная категория имеющихся дефектов в основных конструкциях мостового сооружения по долговечности из числа тех, которые могут определять базовый параметр (см. Приложение З);
- количество дефектов j-й категории по долговечности в мостовом сооружении за минусом дефекта, определившего базовый параметр дефектности по долговечности в мостовом сооружении;
- показатель влияния дефектов j-й категории по долговечности
- коэффициент влияния дефекта j-категории по долговечности, учитывающий степень влияния дефектов j-й категории и имеющий величины
;
;
;
соответственно для дефектов категорий по долговечности Д1, Д2, Д3 и Д4.Список элементов, дефекты в которых не могут определять базовый параметр дефектности по долговечности и которые не следует учитывать при вычислении параметра
, приведены в Приложении И.
, приведены в Приложении И.Параметр дефектности по долговечности мостового сооружения используют при вычислении обобщенного параметра дефектности мостового сооружения. Параметр дефектности по долговечности может быть также использован в качестве самостоятельного параметра для ранжирования мостовых сооружений в группе.
мостового сооружения
Обобщенный параметр дефектности мостового сооружения дает дополнительную возможность ранжирования группы мостовых сооружений сразу по трем основным свойствам - безопасности эксплуатации, безотказности (грузоподъемности) и долговечности.
Значение обобщенного параметра дефектности мостового сооружения определяют по формуле
где
- обобщенный параметр дефектности мостового сооружения;
- обобщенный параметр дефектности мостового сооружения;
- параметр дефектности по безопасности мостового сооружения (см. подраздел 7.4);
- показатель технического состояния по грузоподъемности мостового сооружения (см. подраздел 9.2);
- параметр дефектности по долговечности мостового сооружения (см. подраздел 10.8);
- минимальное значение из параметра дефектности по безопасности, показателя грузоподъемности мостового сооружения и параметра дефектности по долговечности мостового сооружения
. (15)Обобщенный параметр дефектности мостового сооружения
может изменяться в диапазоне значений от 5 до 0. Значение обобщенного параметра дефектности достаточно указывать с точностью до второго десятичного знака.
может изменяться в диапазоне значений от 5 до 0. Значение обобщенного параметра дефектности достаточно указывать с точностью до второго десятичного знака.состояния мостового сооружения
Обобщенный показатель технического состояния мостового сооружения включает оценки состояния по критерию "безопасность эксплуатации", по безотказности (грузоподъемности) и долговечности и используется при назначении категории технического состояния мостового сооружения.
Значение обобщенного показателя технического состояния определяют по формуле
где
- обобщенный показатель технического состояния мостового сооружения;
- обобщенный показатель технического состояния мостового сооружения;
- показатель технического состояния по безопасности мостового сооружения (см. подраздел 7.2);
- показатель технического состояния по грузоподъемности мостового сооружения (см. подраздел 9.2);
- показатель технического состояния по долговечности мостового сооружения (см. подраздел 10.7);
- минимальное значение из значений показателя технического состояния по безопасности мостового сооружения, показателя грузоподъемности мостового сооружения и показателя технического состояния по долговечности мостового сооружения
. (17)Обобщенный показатель
может изменяться в диапазоне значений от 5 до 0. Значение обобщенного показателя технического состояния мостового сооружения достаточно указывать с точностью до первого десятичного знака.
может изменяться в диапазоне значений от 5 до 0. Значение обобщенного показателя технического состояния мостового сооружения достаточно указывать с точностью до первого десятичного знака.и оценка технического состояния мостового сооружения
по ремонтопригодности
Показатель вида ремонтного воздействия
характеризует вид ремонтного воздействия, необходимого для приведения фактических значений параметров в соответствии уровням, установленным нормативно-технической и (или) конструкторской (проектной) документацией и обеспечивающим требуемые свойства мостовому сооружению.
характеризует вид ремонтного воздействия, необходимого для приведения фактических значений параметров в соответствии уровням, установленным нормативно-технической и (или) конструкторской (проектной) документацией и обеспечивающим требуемые свойства мостовому сооружению.Значение показателя вида ремонтного воздействия определяют для мостового сооружения в целом на основании результатов классификации имеющихся дефектов по категориям ремонтопригодности Р1, Р2, Р3, Р4 в соответствии с рекомендациями [3] и анализа ремонтных мероприятий, необходимых для их устранения.
Значение показателя вида ремонтного воздействия назначают с учетом утвержденной классификации работ по капитальному ремонту, ремонту и содержанию автомобильных дорог общего пользования и искусственных сооружений на них [10] в соответствии с таблицей Е.1 Приложения Е.
Показатель вида ремонтного воздействия может выражаться целыми числами от 0 до 5.
Показатель вида ремонтного воздействия учитывают при назначении категории технического состояния мостового сооружения.
При необходимости выбора между проведением ремонта или заменой мостового сооружения либо его отдельных конструкций для обоснования целесообразности ремонта на этапе вариантного проектирования используют коэффициент ремонтопригодности
.
.Для принятия правильных проектных решений может требоваться оценка ремонтопригодности мостового сооружения в целом или оценка ремонтопригодности только отдельных конструкций. Ремонтопригодность определяют по результатам предпроектного обследования на основании сопоставления стоимости работ восстановления со стоимостью перестройки мостового сооружения или замены отдельных конструкций. Такие расчеты проводят на стадии вариантного проектирования. В них следует учитывать разницу остаточного срока службы отремонтированного (восстановленного) сооружения и срока службы нового (перестроенного) сооружения.
Остаточный срок службы отремонтированного сооружения и прогнозируемый срок службы нового сооружения оценивают в соответствии с рекомендациями утвержденных методик, например, методики [13].
Уровень ремонтопригодности мостового сооружения выражают коэффициентом ремонтопригодности
, равным отношению стоимости работ восстановления объекта к стоимости работ по его перестройке.
, равным отношению стоимости работ восстановления объекта к стоимости работ по его перестройке.Границей ремонтопригодности является состояние, когда восстановление мостового сооружения или отдельной конструкции требует больших затрат, чем перестройка или замена отдельной конструкции.
Неремонтопригодным мостовое сооружение считают, если коэффициент ремонтопригодности больше единицы.
Коэффициент ремонтопригодности мостового сооружения в случаях, когда проводят расчеты вариантного проектирования, учитывают при определении показателя вида ремонтного воздействия.
Пример оценки технического состояния мостового сооружения приведен в Приложении К.
Процедура назначения оценки технического состояния предусматривает следующий порядок действий:
- измерение габаритов приближения конструкций по высоте и по ширине на проезжей части мостов и путепроводов на автомобильных дорогах, габаритов по высоте и по ширине на тротуарах, габаритов приближения конструкций под путепроводами через автомобильные дороги по ГОСТ Р 52748-2007, габаритов подмостовых судоходных пролетов мостов на внутренних водных путях по ГОСТ 26775-97;
- измерение параметров геометрических элементов автомобильных дорог по ГОСТ Р 52399-2005, ГОСТ Р 52577-2006, ГОСТ Р 52398-2005, ГОСТ Р 52607-2006;
- регистрация всех дефектов, выявленных при обследовании в соответствии с официально утвержденным каталогом дефектов;
- камеральная обработка данных, полученных при обследовании и их предварительный анализ;
- разделение всего сооружения на конструкции, группы конструкций;
- выполнение необходимых расчетов и расчетных исследований влияния дефектов на свойства конструкций и (или) групп конструкций в соответствии с выбранной схемой разделения;
- определение показателей назначения - фактических классов нагрузок по грузоподъемности мостового сооружения
,
,
;
, , ;- классификация выявленных дефектов по категориям в соответствии с каталогом дефектов и с учетом рекомендаций [3];
- определение безопасной скорости движения и коэффициента снижения расчетной скорости;
- определение параметра дефектности по безопасности в соответствии с разделом 7;
- оценка технического состояния мостового сооружения по критерию "безопасность эксплуатации" с определением показателя технического состояния по безопасности в соответствии с разделом 7;
- определение показателей назначения - показателя габарита проезда, показателя габарита прохожей части, показателя подмостового габарита в соответствии с разделом 8;
- определение показателя технического состояния по грузоподъемности в соответствии с разделом 9;
- определение параметров дефектности по долговечности основных конструкций (или групп основных конструкций) в соответствии с подразделом 10.2 и частных показателей технического состояния по долговечности основных конструкций (или групп основных конструкций) в соответствии с подразделом 10.3;
- определение параметра дефектности по долговечности мостового сооружения в целом в соответствии с подразделом 10.8;
- оценка технического состояния мостового сооружения по долговечности с определением показателей технического состояния по долговечности в соответствии с подразделами 10.4, 10.5, 10.6 и 10.7;
- определение обобщенного параметра дефектности мостового сооружения в соответствии с разделом 11;
- определение обобщенного показателя технического состояния мостового сооружения в соответствии с разделом 12;
- определение показателя вида ремонтного воздействия в соответствии с разделом 13;
- общая оценка технического состояния и определение категории технического состояния мостового сооружения в соответствии с разделом 6.

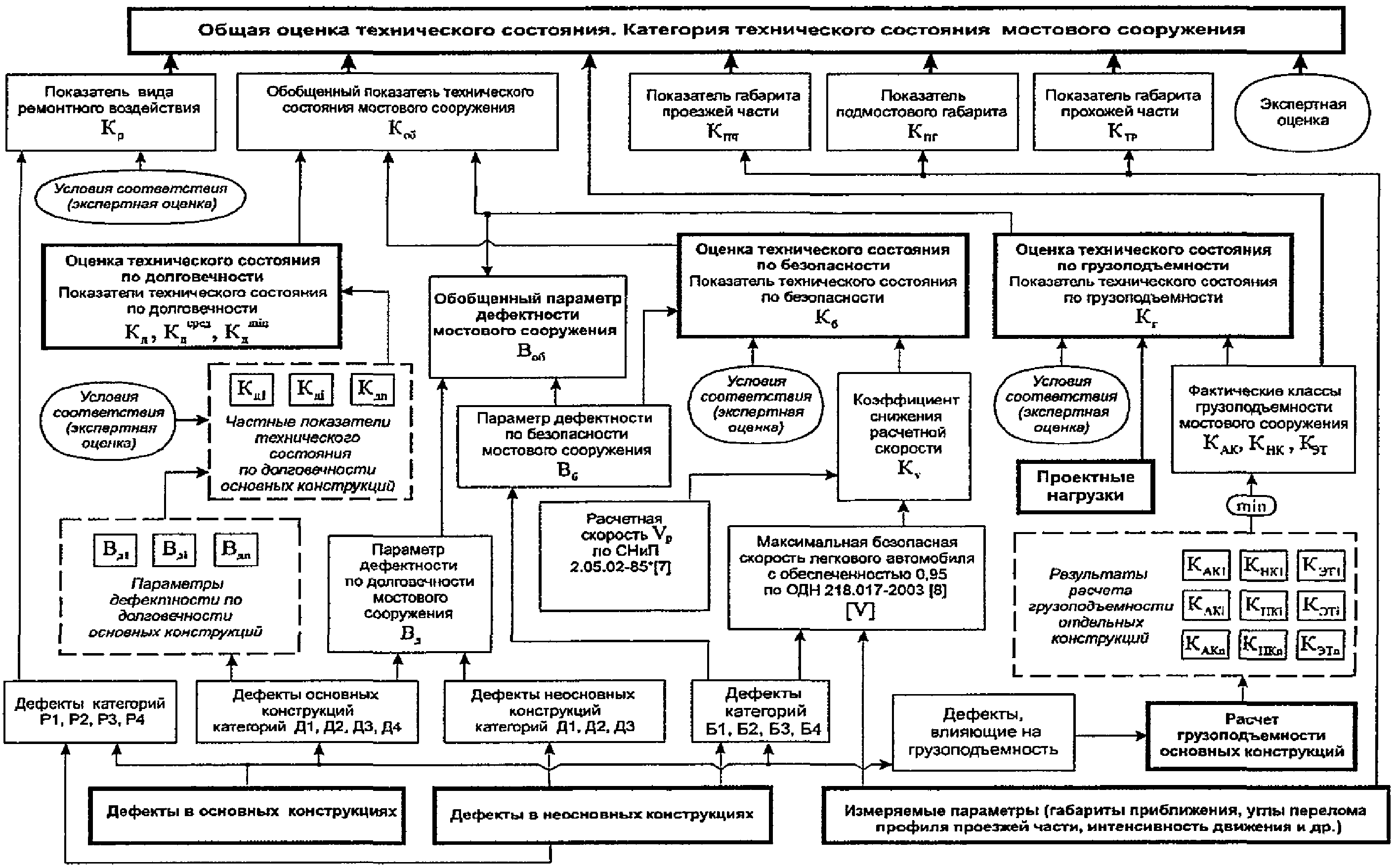

Блок-схема порядка оценки технического состояния мостового сооружения приведена на рисунке А.1.
Рисунок А.1. Блок-схема оценки технического состояния
мостового сооружения
ХАРАКТЕРИСТИКИ КАТЕГОРИЙ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
МОСТОВОГО СООРУЖЕНИЯ
Таблица Б.1
мостового сооружения
??????????????????????????????????????????????????????????????????????????????????????
? Общая ?Общие характеристики категорий ? Диапазон ? Возможные ? Возможные ?
? балльная ? технического ? возможных ? значения ? значения ?
? оценка ? состояния мостового ? значений ?показателей ?показателя ?
?и категория ? сооружения ?обобщенного ? назначения ? вида ?
?технического? ? показателя ?К , К , К ,?ремонтного ?
? состояния ? ?технического? пч тр пг ?воздействия?
? мостового ? ? состояния ?К , К , К ? К ?
? сооружения ? ? мостового ? АК НК ЭТ ? р ?
? (вид ? ?сооружения ? ? ?
?технического? ? К ? ? ?
? состояния) ? ? об ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? 4 ? 5 ?
??????????????????????????????????????????????????????????????????????????????????????
?5 баллов, ?Мостовое сооружение ?К = 5 ?К = 5 ?К = 5 ?
?отличное ?соответствует всем требованиям ? об ? пч ? р ?
?техническое ?нормативной и конструкторской ? ? ? ?
?состояние ?(проектной) документации, в том? ?К = 5 ? ?
?(исправное) ?числе с учетом перспективы ? ? тр ? ?
? ?развития транспортных средств, ? ? ? ?
? ?дорожной сети, инфраструктуры. ? ?К = 5 ? ?
? ?На участке расположения ? ? пг ? ?
? ?мостового сооружения обеспечены? ? ? ?
? ?все потребительские свойства ? ?К >= 14 (11)? ?
? ?дороги ? ? АК ? ?
? ? ? ? ? ?
? ? ? ?К >= 14 (11)? ?
? ? ? ? НК ? ?
??????????????????????????????????????????????????????????????????????????????????????
?4 балла, ?Мостовое сооружение ?5 > К >= 4?К >= 4 ?К = 5 ?
?хорошее ?соответствует требованиям ? об ? пч ? р ?
?техническое ?конструкторской (проектной) ? ? ? ?
?состояние ?документации. Значение одного ? ?К >= 4 ? ?
?(исправное) ?или нескольких параметров ? ? тр ? ?
? ?мостового сооружения могут не ? ? ? ?
? ?соответствовать нормативным ? ?К >= 4 ? ?
? ?значениям, если при этом в ? ? пг ? ?
? ?конкретных условиях ? ? ? ?
? ?эксплуатации не нарушаются ? ?11 <= К < 14? ?
? ?функциональные свойства ? ? АК ? ?
? ?мостового сооружения. Все ? ? ? ?
? ?основные конструкции мостового ? ?11 <= К < 14? ?
? ?сооружения находятся в ? ? НК ? ?
? ?исправном состоянии. Для ? ? ? ?
? ?устранения имеющихся дефектов ? ? ? ?
? ?целевого выделения ? ? ? ?
? ?дополнительных средств не ? ? ? ?
? ?требуется, рекомендованные ? ? ? ?
? ?ремонтные мероприятия входят ? ? ? ?
? ?в состав работ нормативного ? ? ? ?
? ?содержания ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?3 балла, ?Мостовое сооружение на момент ?4 > К >= 3?К >= 3 ?К = 4, или?
?удовлетвори-?технического диагностирования ? об ? пч ? р ?
?тельное ?может не соответствовать как ? ? ? ?
?техническое ?требованиям нормативной, так ? ?К >= 3 ?К = 3, или?
?состояние ?и конструкторской (проектной) ? ? тр ? р ?
?(неисправ- ?документации. ? ? ? ?
?ное, работо-?Одна или несколько конструкций ? ?К >= 3 ?К = 2 ?
?способное) ?могут находиться в неисправном ? ? пг ? р ?
? ?состоянии. Все основные ? ? ? ?
? ?конструкции находятся в ? ?Если К < 11,? ?
? ?работоспособном состоянии. ? ? АК ? ?
? ?Функциональные свойства ? ? ? ?
? ?мостового сооружения могут быть? ?то К >= 30 ? ?
? ?незначительно нарушены, но при ? ? ЭТ ? ?
? ?этом: ? ? ? ?
? ? - мостовое сооружение ? ? ? ?
? ?обеспечивает безопасный пропуск? ? ? ?
? ?транспортных средств со ? ? ? ?
? ?скоростями не ниже уровня, ? ? ? ?
? ?установленного экономическими ? ? ? ?
? ?соображениями; ? ? ? ?
? ? - возможные затруднения ? ? ? ?
? ?движения на участке автомобиль-? ? ? ?
? ?ной дороги носят только ? ? ? ?
? ?кратковременный характер. ? ? ? ?
? ?Прохожая часть тротуаров имеет ? ? ? ?
? ?недостаточную ширину, но ? ? ? ?
? ?безопасность прохода пешеходов ? ? ? ?
? ?не нарушена. ? ? ? ?
? ?Для устранения имеющихся ? ? ? ?
? ?дефектов требуется целевое ? ? ? ?
? ?выделение средств, так как ? ? ? ?
? ?рекомендованные ремонтные ? ? ? ?
? ?мероприятия выходят за рамки ? ? ? ?
? ?работ нормативного содержания. ? ? ? ?
? ?Ремонтные мероприятия по ? ? ? ?
? ?приведению мостового сооружения? ? ? ?
? ?в исправное состояние ? ? ? ?
? ?организуют в плановом порядке ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?2 балла, ?Одна или несколько конструкций ?3 > К >= 2?К >= 2 ?К = 4, или?
?неудовлетво-?мостового сооружения могут ? об ? пч ? р ?
?рительное ?иметь ограниченно- ? ? ? ?
?техническое ?работоспособное состояние. ? ?К >= 2 ?К = 3, или?
?состояние ?Функциональные свойства ? ? тр ? р ?
?(неисправ- ?мостового сооружения ? ? ? ?
?ное, ?значительно нарушены, например:? ?К >= 2 ?К = 2, или?
?ограниченно ? - без введения ограничений ? ? пг ? р ?
?работо- ?движения не обеспечивается ? ? ? ?
?способное) ?безопасный пропуск всех ? ?К >= 18 ?К = 1 ?
? ?обращающихся автомобилей; ? ? ЭТ ? р ?
? ? - серьезно затруднено движение? ? ? ?
? ?на участке дороги, на которой ? ?К >= 6,6 ? ?
? ?оно расположено, и (или) на ? ? АК ? ?
? ?пересекаемом препятствии, и эти? ? ? ?
? ?затруднения движения носят ? ? ? ?
? ?постоянный характер. ? ? ? ?
? ?Нормальная эксплуатация ? ? ? ?
? ?мостового сооружения ? ? ? ?
? ?затруднительна. ? ? ? ?
? ?Условия безопасности движения ? ? ? ?
? ?на участке могут характеризо- ? ? ? ?
? ?ваться как "повышенной ? ? ? ?
? ?опасности": не обеспечены ? ? ? ?
? ?скорости, установленные ? ? ? ?
? ?экономическими соображениями, ? ? ? ?
? ?не обеспечена безопасность ? ? ? ?
? ?прохода пешеходов. ? ? ? ?
? ?Долговечность мостового ? ? ? ?
? ?сооружения может быть не ? ? ? ?
? ?обеспечена - одна или несколько? ? ? ?
? ?основных конструкций имеют ? ? ? ?
? ?малый срок службы. ? ? ? ?
? ?Элементы основных конструкций ? ? ? ?
? ?могут иметь дефекты, свидетель-? ? ? ?
? ?ствующие о наступлении ? ? ? ?
? ?предельного состояния второй ? ? ? ?
? ?группы. ? ? ? ?
? ?Критический отказ, в результате? ? ? ?
? ?которого одна или несколько ? ? ? ?
? ?основных конструкций могут ? ? ? ?
? ?перейти в предельное состояние ? ? ? ?
? ?первой группы и вызвать аварию,? ? ? ?
? ?в настоящее время маловероятен.? ? ? ?
? ?Для приведения мостового ? ? ? ?
? ?сооружения в исправное ? ? ? ?
? ?состояние, соответствующее ? ? ? ?
? ?нормативному уровню надежности ? ? ? ?
? ?сооружения, требуется срочный ? ? ? ?
? ?ремонт или капитальный ремонт, ? ? ? ?
? ?или реконструкция мостового ? ? ? ?
? ?сооружения. Следует срочно ? ? ? ?
? ?запланировать ремонтные ? ? ? ?
? ?мероприятия и реализовать их в ? ? ? ?
? ?ближайшие 5 лет, не дожидаясь ? ? ? ?
? ?следующего планового ? ? ? ?
? ?обследования. ? ? ? ?
? ?Безопасный пропуск автомобилей ? ? ? ?
? ?на период до реализации ремонт-? ? ? ?
? ?ных мероприятий может быть ? ? ? ?
? ?обеспечен введением различных ? ? ? ?
? ?ограничений движения ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?1 балл, ?Одна или несколько основных ?2 > К >= 1?К >= 1 ?К = 4, или?
?непригодное ?конструкций находятся в ? об ? пч ? р ?
?для ?неработоспособном состоянии. ? ? ? ?
?нормальной ?Мостовое сооружение непригодно ? ?К >= 1 ?К = 3, или?
?эксплуатации?для нормальной эксплуатации и ? ? тр ? р ?
?(или ?неспособно выполнять требуемые ? ? ? ?
?предаварий- ?функции: ? ?К >= 1 ?К = 2, или?
?ное) ? - значительно затруднено ? ? пг ? р ?
?техническое ?движение на участке дороги, на ? ? ? ?
?состояние ?котором оно расположено, и ? ?К < 6,6 ?К = 1 ?
?(неработо- ?(или) на участке пересекаемой ? ? АК ? р ?
?способное) ?дороги; ? ?в случае, если? ?
? ? - безотказность основных ? ?воздействие от?К = 0 ?
? ?конструкций не гарантирована, ? ?ЭН массой ? р ?
? ?велика вероятность критического? ? 3 ?(при необ- ?
? ?отказа одной или нескольких ? ?30 т больше, ?ходимости) ?
? ?основных конструкций, в ? ?чем от А11, ? ?
? ?результате которого может ? ?или К < 18 ? ?
? ?наступить предельное состояние ? ? эт ? ?
? ?первой группы, связанное с ? ?в случае, если? ?
? ?разрушением или обрушением всей? ?воздействие от? ?
? ?конструкции или части ? ?ЭН массой ? ?
? ?конструкции; ? ? 3 ? ?
? ? - безопасный пропуск тран- ? ?30 т меньше, ? ?
? ?спортных средств в неконтроли- ? ?чем от А11 ? ?
? ?руемом режиме не может быть ? ? ? ?
? ?гарантирован введением ограни- ? ? ? ?
? ?чений движения только ? ? ? ?
? ?установкой дорожных знаков; ? ? ? ?
? ? - по условиям безопасности ? ? ? ?
? ?прохожую часть тротуаров ? ? ? ?
? ?следует закрыть для движения ? ? ? ?
? ?пешеходов. ? ? ? ?
? ?Требуется срочный ремонт, ? ? ? ?
? ?капитальный ремонт или ? ? ? ?
? ?реконструкция мостового ? ? ? ?
? ?сооружения и (или) незамедли- ? ? ? ?
? ?тельные ремонтные мероприятия, ? ? ? ?
? ?направленные на восстановление ? ? ? ?
? ?работоспособного состояния ? ? ? ?
? ?конструкции или устранение ? ? ? ?
? ?причин предаварийного ? ? ? ?
? ?состояния. ? ? ? ?
? ?На период эксплуатации до ? ? ? ?
? ?восстановления работоспособного? ? ? ?
? ?состояния необходимо введение ? ? ? ?
? ?жестких ограничений эксплуа- ? ? ? ?
? ?тации с регулированием движения? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?0 баллов, ?Одна или несколько основных ?К < 1 ?К = 0 ?К = 4, или?
?аварийное ?несущих конструкций находятся ? об ? пч ? р ?
?техническое ?в предельном состоянии первой ? ? ? ?
?состояние ?группы. Имеются признаки, ? ?К = 0 ?К = 3, или?
?(неработо- ?свидетельствующие о возможности? ? тр ? р ?
?способное, ?разрушения или обрушения ? ? ? ?
?предельное) ?конструкций или части ? ?К = 0 ?К = 2, или?
? ?конструкции, или установлен ? ? пг ? р ?
? ?факт такого разрушения. ? ? ? ?
? ?Требуется немедленная разгрузка? ?К ~ 0 ?К = 1 ?
? ?конструкций, монтаж страховоч- ? ? НК ? р ?
? ?ных устройств, ограждение ? ? ? ?
? ?опасной зоны проезжей части, ? ?К ~ 0 ?К = 0 ?
? ?усиление конструкций или другие? ? АК ? р ?
? ?мероприятия, направленные на ? ? ?(при необ- ?
? ?устранение аварийного состояния? ?К ~ 0 ?ходимости) ?
? ?и восстановление работоспособ- ? ? ЭТ ? ?
? ?ного состояния конструкции. ? ? ? ?
? ?Эксплуатация мостового сооруже-? ? ? ?
? ?ния временно или окончательно ? ? ? ?
? ?прекращается на период до ? ? ? ?
? ?устранения аварийного состояния? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
Примечание. В скобках даны классы нагрузок АК и НК для деревянных мостов.
ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЯ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
МОСТОВОГО СООРУЖЕНИЯ ПО БЕЗОПАСНОСТИ
Таблица В.1
сооружения по безопасности
??????????????????????????????????????????????????????????????????????????????????????
? Значение ? Основные признаки технического состояния мостового сооружения ?
? показателя ? по критерию "безопасность эксплуатации" ?
?технического ????????????????????????????????????????????????????????????????????????
?состояния по ? Характеристика технического состояния ? Диапазоны значений ?
?безопасности ? мостового сооружения по критерию ? определяющих параметров ?
? К (оценка ? "безопасность эксплуатации" и ??????????????????????????????
? б ? качественные условия его соответствия ? коэффициент ?значение ?
?технического ? значению показателя технического ? снижения ?параметра ?
?состояния по ? состояния по безопасности ? расчетной ?дефектнос- ?
?безопасности)? ? скорости ?ти по ?
? ? ? К = [V]/V ?безопас- ?
? ? ? V р ?ности В ?
? ? ? ? б ?
??????????????????????????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? 4 ?
??????????????????????????????????????????????????????????????????????????????????????
?5 (отличное ?Характеристика технического состояния ?К >= 1 ?В = 5 ?
?состояние по ?Мостовое сооружение удовлетворяет всем ? V ? б ?
?безопасности)?требованиям безопасности, установленным ? ? ?
? ?нормативной и конструкторской (проектной)? ? ?
? ?документацией с учетом перспективы ? ? ?
? ?развития транспортных средств и дорожной ? ? ?
? ?сети. Дефекты, снижающие безопасность, ? ? ?
? ?отсутствуют ? ? ?
? ? ? ? ?
? ?Качественные условия соответствия ? ? ?
? ?Обеспечен комфортный проезд транспортных? ? ?
? ?средств. Безопасная скорость движения ? ? ?
? ?[V] не ниже расчетной скорости движения ? ? ?
? ?V на участке автомобильной дороги, ? ? ?
? ? р ? ? ?
? ?на котором оно расположено ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?4 (хорошее ?Характеристики технического состояния ?0,9 <= К < 1 ?5 > В > 4 ?
?состояние по ?Сооружение или конструкция удовлетворяют? V ? б ?
?безопасности)?требованиям безопасности, установленным ? ? ?
? ?конструкторской (проектной) ? ? ?
? ?документацией. ? ? ?
? ?В основных конструкциях имеются дефекты ? ? ?
? ?максимальной категории по безопасности Б1? ? ?
? ? ? ? ?
? ?Качественные условия соответствия ? ? ?
? ?В конкретных условиях эксплуатации ? ? ?
? ?не нарушаются основные функциональные ? ? ?
? ?свойства сооружения. Сооружение не ? ? ?
? ?вызывает дополнительных затруднений ? ? ?
? ?для движения по нему и под ним. ? ? ?
? ?Обеспечена плавность движения, при ? ? ?
? ?которой не требуется снижение скорости ? ? ?
? ?движения ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?3 ?Характеристики технического состояния ?0,7 <= К < 0,9 ?4 >= В > 3?
?(удовлетво- ?Сооружение или конструкция не в полной ? V ? б ?
?рительное ?мере удовлетворяют требованиям ? ? ?
?состояние по ?безопасности, установленным нормативной ? ? ?
?безопасности)?и конструкторской (проектной) ? ? ?
? ?документацией. ? ? ?
? ?Вследствие нарушения условий безопасности? ? ?
? ?движения требуется ограничение скорости ? ? ?
? ?движения менее разрешенной на участке ? ? ?
? ?автомобильной дороги до уровня, установ- ? ? ?
? ?ленного экономическими соображениями. ? ? ?
? ?В основных конструкциях имеются дефекты ? ? ?
? ?максимальной категории по безопасности Б2? ? ?
? ? ? ? ?
? ?Качественные условия соответствия ? ? ?
? ?Затруднения движения транспортных средств? ? ?
? ?носят только кратковременный характер ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?2 ?Характеристики технического состояния ?0,25 <= К < 0,7?3 >= В > 2?
?(неудовлетво-?Сооружение или конструкция не удовлетво- ? V ? б ?
?рительное ?ряют требованиям безопасности, установ- ? ? ?
?состояние по ?ленным нормативной и конструкторской ? ? ?
?безопасности)?(проектной) документацией. ? ? ?
? ?Условия движения характеризуются как ? ? ?
? ?"повышенной опасности". Не обеспечена ? ? ?
? ?плавность движения по сооружению. В целях? ? ?
? ?обеспечения безопасности требуется ? ? ?
? ?ограничение скорости движения ниже ? ? ?
? ?уровней, установленных экономическими ? ? ?
? ?соображениями, что значительно затрудняет? ? ?
? ?движение на участке дороги, на которой ? ? ?
? ?оно расположено, и (или) на пересекаемом ? ? ?
? ?препятствии. ? ? ?
? ?В основных конструкциях имеются дефекты ? ? ?
? ?максимальной категории по безопасности Б3? ? ?
? ? ? ? ?
? ?Качественные условия соответствия ? ? ?
? ?Отсутствуют внешние признаки, ? ? ?
? ?свидетельствующие о большой вероятности ? ? ?
? ?потери устойчивости, разрушения или ? ? ?
? ?обрушения конструкций или части ? ? ?
? ?конструкции, что подтверждается ? ? ?
? ?расчетами. ? ? ?
? ?Безопасный пропуск автомобилей на период? ? ?
? ?до реализации ремонтных мероприятий ? ? ?
? ?может быть обеспечен введением ? ? ?
? ?различных ограничений движения ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?1 ?Характеристики технического состояния ?0 < К < 0,25 ?2 >= В > 1?
?(непригодное ?Мостовое сооружение серьезно затрудняет ? V ? б ?
?для ?движение на участке дороги, на котором ? ? ?
?нормальной ?оно расположено, и (или) на пересекаемой ? ? ?
?эксплуатации ?дороге. Не обеспечен безопасный пропуск ? ? ?
?состояние по ?автомобилей или для пешеходных мостов не ? ? ?
?безопасности)?обеспечен безопасный проход пешеходов. ? ? ?
? ?Велика вероятность критического отказа ? ? ?
? ?одной или нескольких основных конструк- ? ? ?
? ?ций, в результате которого может ? ? ?
? ?наступить предельное состояние первой ? ? ?
? ?группы, связанное с потерей устойчивости,? ? ?
? ?разрушением или обрушением конструкций ? ? ?
? ?или части конструкции ? ? ?
? ? ? ? ?
? ?Качественные условия соответствия ? ? ?
? ?Ни одна из основных конструкций при ? ? ?
? ?установленных условиях эксплуатации ? ? ?
? ?не находится в предельном состоянии ? ? ?
? ?первой группы. Внешние признаки, ? ? ?
? ?свидетельствующие о большой вероятности ? ? ?
? ?разрушения или обрушения конструкций ? ? ?
? ?или части конструкции, не подтверждаются ? ? ?
? ?расчетами, или наоборот, аварийность, ? ? ?
? ?установленная по результатам расчетов, ? ? ?
? ?не подтверждается внешними признаками ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?0 (аварийное ?Характеристики технического состояния ?К = 0 ?2 >= В > 1?
?состояние по ?Движение по сооружению и (или) под ним ? V ? б ?
?безопасности)?невозможно, и (или) его следует ? ? ?
? ?немедленно закрыть. Для пешеходных мостов? ? ?
? ?проход пешеходов невозможен. ? ? ?
? ?Требуется немедленная разгрузка ? ? ?
? ?конструкций, монтаж страховочных ? ? ?
? ?устройств, ограждение опасной зоны ? ? ?
? ?проезжей части, усиление конструкций ? ? ?
? ?или другие мероприятия, направленные ? ? ?
? ?на устранение аварийного состояния. ? ? ?
? ?Возобновление движения возможно только ? ? ?
? ?после устранения причин аварийного ? ? ?
? ?состояния и восстановления ? ? ?
? ?работоспособности аварийных конструкций ? ? ?
? ? ? ? ?
? ?Качественные условия соответствия ? ? ?
? ?Одна или несколько основных конструкций ? ? ?
? ?находятся по механической безопасности ? ? ?
? ?в предельном состоянии первой группы. ? ? ?
? ?Имеются признаки, свидетельствующие ? ? ?
? ?о возможности разрушения или обрушения ? ? ?
? ?конструкций или части конструкции, ? ? ?
? ?подтвержденные расчетами, или установлен? ? ?
? ?факт такого разрушения ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
Примечания
1. За безопасную скорость [V] принята максимальная безопасная скорость легкового автомобиля с обеспеченностью 95% согласно руководству [8].
принимают по документам [3. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения, - по СП 35.13330.2011, ГОСТ Р 50597-93, ГОСТ Р 52748-2007, ГОСТ Р 52607-2006.
ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЯ ТЕХНИЧЕСКОГО СОСТОЯНИЯ МОСТОВОГО
СООРУЖЕНИЯ ПО ГРУЗОПОДЪЕМНОСТИ
Таблица Г.1
сооружения по грузоподъемности
??????????????????????????????????????????????????????????????????????????????????????
?Значение ? Основные признаки технического состояния мостового сооружения по ?
?показателя ? безотказности (грузоподъемности) ?
?грузоподъем- ????????????????????????????????????????????????????????????????????????
?ности ? Характеристики технического состояния ? Диапазоны значений ?
?К (оценка ? мостового сооружения по безотказности ? определяющих параметров ?
? г ? (грузоподъемности) ???????????????????????????????
?технического ? и качественные условия соответствия ? проектные ? фактические ?
?состояния по ?объекта значению показателя технического? нормативные ?классы нагрузок?
?грузоподъем- ? состояния по грузоподъемности К ? нагрузки ? ?
?ности) ? г ? и их классы ? ?
??????????????????????????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? 4 ?
??????????????????????????????????????????????????????????????????????????????????????
?5 (отличное ?Характеристики технического состояния ?К = 14 (11)?К >= 14 (11) ?
?состояние по ?Мостовое сооружение по грузоподъемности ? АК ? АК ?
?грузоподъем- ?удовлетворяет всем требованиям ? ? ?
?ности) ?нормативной и конструкторской (проект- ?К = 14 (11)?К > = 14 (11)?
? ?ной) документации с учетом перспективы ? НК ? НК ?
? ?развития транспортных средств ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?4 (хорошее ?Характеристики технического состояния ?Н-30 ?11 <= К < 14 ?
?состояние по ?Мостовое сооружение по грузоподъемности ?А11 ? АК ?
?грузоподъем- ?удовлетворяет всем требованиям конструк-?НК-80 ?и (или) ?
?ности) ?торской (проектной) документации, ? ?11 <= К < 14 ?
? ?но не соответствует всем требованиям, ? ? НК ?
? ?установленным нормативными документами. ? ? ?
? ?При этом в конкретных условиях ? ? ?
? ?эксплуатации не нарушаются основные ? ? ?
? ?функциональные свойства мостового ? ? ?
? ?сооружения, связанные с пропуском ? ? ?
? ?современных транспортных средств ? ? ?
? ? ? ? ?
? ?Качественные условия соответствия ? ? ?
? ?Мостовое сооружение по грузоподъемности ? ? ?
? ?соответствует конструкторской ? ? ?
? ?(проектной) документации. ? ? ?
? ?Все основные несущие конструкции имеют ? ? ?
? ?достаточную грузоподъемность для ? ? ?
? ?пропуска транспортных средств в ? ? ?
? ?неконтролируемом режиме без ограничений ? ? ?
? ?грузоподъемности ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?3 (удовлет- ?Характеристики технического состояния ?К = 14, ?К < 11 ?
?ворительное ?Грузоподъемность мостового сооружения не? АК ? НК ?
?состояние по ?соответствует требованиям нормативной ? ? ?
?грузоподъем- ?документации по грузоподъемности, однако?К = 11 или ?и (или) ?
?ности) ?способно выполнять требуемые функции ? НК ? ?
? ?по пропуску транспортных средств ? ?К < 11 ?
? ?в неконтролируемом режиме без ?Н-18, Н-30, ? АК ?
? ?ограничений грузоподъемности ?А11, НК-80 ? ?
? ? ? ?при К >= 30 ?
? ?Качественные условия соответствия ? ? ЭТ ?
? ?Класс эталонной нагрузки для схемы ? ? ?
? ?трехосных транспортных средств больше ? ? ?
? ?30. Безопасный пропуск транспортных ? ? ?
? ?средств в неконтролируемом режиме ? ? ?
? ?возможен без введения ограничений ? ? ?
? ?движения по грузоподъемности. Установка ? ? ?
? ?дорожных знаков 3.11 "Ограничение массы"? ? ?
? ?или 3.12 "Ограничение массы, ? ? ?
? ?приходящейся на ось транспортного ? ? ?
? ?средства" не требуется ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?2 (неудовлет-?Характеристики технического состояния ? ?К < 11 ?
?ворительное ?Мостовое сооружение по грузоподъемности ? ? НК ?
?состояние по ?способно только частично выполнять ? ? ?
?грузоподъем- ?требуемые функции. Одна или несколько ? ?и (или) ?
?ности) ?основных несущих конструкций имеют ? ? ?
? ?недостаточную грузоподъемность для ? ?6,6 <= К < 11?
? ?безопасной эксплуатации в неконтролиру- ? ? АК ?
? ?емом режиме без введения ограничений ? ? ?
? ?движения. Для обеспечения нормативной ? ?в случае, если ?
? ?надежности мостового сооружения ? ?воздействие ?
? ?требуется введение ограничений ? ?от ЭН массой ?
? ?по грузоподъемности ? ? 3 ?
? ? ? ?30 т больше, ?
? ?Качественные условия соответствия ? ?чем от А11, или?
? ?Безопасная эксплуатация ? ? ?
? ?в неконтролируемом режиме может быть ? ?18 <= К < 30 ?
? ?обеспечена введением различных ? ? ЭТ ?
? ?ограничений движения без уменьшения ? ? ?
? ?числа полос движения, например, ? ?в случае, если ?
? ?ограничением массы; ограничением массы, ? ?воздействие ?
? ?приходящейся на ось транспортного ? ?от ЭН массой ?
? ?средства; ограничением минимальной ? ? 3 ?
? ?дистанции; ограничением максимальной ? ?30 т меньше, ?
? ?скорости. ? ?чем от А11 ?
? ?Критический отказ по грузоподъемности, ? ? ?
? ?в результате которого у одной или ? ? ?
? ?нескольких основных несущих конструкций ? ? ?
? ?наступит предельное состояние первой ? ? ?
? ?группы, в настоящее время маловероятен ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?1 (непригод- ?Характеристики технического состояния ?Любые ?К < 6,6 ?
?ное для ?Одна или несколько основных несущих ? ? НК ?
?нормальной ?конструкций имеют недостаточную ? ? ?
?эксплуатации ?грузоподъемность, при этом безопасная ? ?и (или) ?
?состояние ?эксплуатация не может быть гарантирована? ? ?
?по грузо- ?только введением ограничений движения с ? ?К < 6,6 ?
?подъемности) ?использованием запрещающих знаков 3.11 ? ? АК ?
? ?"Ограничение массы", 3.12 "Ограничение ? ? ?
? ?массы, приходящейся на ось транспортного? ?в случае, если ?
? ?средства", 3.16 "Ограничение минимальной? ?воздействие ?
? ?дистанции", 3.24 "Ограничение ? ?от ЭН больше, ?
? ?максимальной скорости". Требуется ? ? 3 ?
? ?регулирование движения транспортных ? ?чем от А11, или?
? ?средств, например, организация ? ?12 <= К < 18 ?
? ?реверсивного движения, запрещение ? ? ЭТ ?
? ?движения грузовых автомобилей в ? ?в случае, если ?
? ?неконтролируемом режиме, запрещение ? ?воздействие ?
? ?движения транспортных средств по ? ?от ЭН меньше, ?
? ?отдельным полосам движения ? ? 3 ?
? ? ? ?чем от А11 ?
? ?Качественные условия соответствия ? ? ?
? ?По результатам расчетов при введении ? ? ?
? ?регулирования движения ни одна из ? ? ?
? ?основных несущих конструкций не ? ? ?
? ?находится в состоянии, близком к ? ? ?
? ?предельному состоянию, в результате ? ? ?
? ?которого возможна потеря устойчивости, ? ? ?
? ?разрушение или обрушение несущей ? ? ?
? ?конструкции ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
?0 (аварийное ?Характеристики технического состояния ?Любые ?К < 12 ?
?состояние по ?Сооружение имеет грузоподъемность, ? ? ЭТ ?
?грузоподъем- ?близкую к нулю. По результатам расчетов ? ? ?
?ности) ?одна или несколько основных несущих ? ? ?
? ?конструкций находятся в предельном ? ? ?
? ?состоянии или в состоянии, близком к ? ? ?
? ?предельному состоянию, в результате ? ? ?
? ?которого возможна потеря устойчивости, ? ? ?
? ?их разрушение или обрушение, что ? ? ?
? ?подтверждается наличием внешних ? ? ?
? ?признаков такого состояния. Движение ? ? ?
? ?по сооружению закрывают ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
Примечание. В скобках указаны классы нагрузок АК и НК для деревянных мостов.
ОПРЕДЕЛЕНИЕ ЧАСТНЫХ ПОКАЗАТЕЛЕЙ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
ПО ДОЛГОВЕЧНОСТИ ОСНОВНЫХ КОНСТРУКЦИЙ
Таблица Д.1
по долговечности основных конструкций
??????????????????????????????????????????????????????????????????????????????????????
?Значение частного? Основные признаки технического состояния рассматриваемого ?
? показателя ? объекта (основной конструкции или группы ?
?долговечности К ? основных конструкций) по долговечности ?
? Дi????????????????????????????????????????????????????????????????????
? (оценка ? Характеристики технического состояния ?Диапазоны значений ?
? технического ? по долговечности и качественные условия ?основного опреде- ?
? состояния по ? соответствия рассматриваемого объекта ?ляющего параметра -?
? долговечности) ? значению показателя технического состояния ?параметра дефект- ?
? ? по долговечности ?ности по долговеч- ?
? ? ?ности рассматрива- ?
? ? ?емого объекта В ?
? ? ? Дi ?
??????????????????????????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ?
??????????????????????????????????????????????????????????????????????????????????????
?5 (отличное ?Характеристики технического состояния ?В = 5 ?
?состояние по ?Долговечность обеспечена ? Дi ?
?долговечности) ? ? ?
? ?Качественные условия соответствия ? ?
? ?Дефекты, снижающие долговечность, отсутствуют ? ?
??????????????????????????????????????????????????????????????????????????????????????
?4 (хорошее ?Характеристики технического состояния ?5 > В > 4 ?
?состояние по ?Долговечность на период установленного ? Дi ?
?долговечности) ?нормативного межремонтного срока службы может ? ?
? ?быть обеспечена при выполнении рекомендованных? ?
? ?профилактических мероприятий, относящихся ? ?
? ?к содержанию ? ?
? ? ? ?
? ?Качественные условия соответствия ? ?
? ?Имеющиеся дефекты имеют максимальную категорию? ?
? ?по долговечности Д1 ? ?
??????????????????????????????????????????????????????????????????????????????????????
?3 (удовлетвори- ?Характеристики технического состояния ?4 >= В > 3 ?
?тельное состояние?Долговечность на период установленного ? Дi ?
?по долговечности)?нормативного межремонтного срока службы не ? ?
? ?обеспечена. Ремонтные мероприятия, необходимые? ?
? ?для обеспечения долговечности, организуют ? ?
? ?в плановом порядке ? ?
? ? ? ?
? ?Качественные условия соответствия ? ?
? ?Имеющиеся дефекты имеют максимальную категорию? ?
? ?по долговечности Д2. ? ?
? ?Планирование ремонтных мероприятий не ? ?
? ?требуется в ближайшие 5 лет до следующего ? ?
? ?планового обследования ? ?
??????????????????????????????????????????????????????????????????????????????????????
?2 (неудовлетво- ?Характеристики технического состояния ?3 >= В > 2 ?
?рительное ?Долговечность не обеспечена. Рассматриваемая ? Дi ?
?состояние по ?конструкция или группа конструкций имеют малый? ?
?долговечности) ?срок службы. Элементы могут иметь дефекты, ? ?
? ?свидетельствующие о наступлении предельного ? ?
? ?состояния второй группы ? ?
? ? ? ?
? ?Качественные условия соответствия ? ?
? ?Имеющиеся дефекты имеют максимальную категорию? ?
? ?по долговечности Д3. ? ?
? ?Ремонтные мероприятия требуется запланировать ? ?
? ?в ближайшие 5 лет, не дожидаясь следующего ? ?
? ?планового обследования ? ?
??????????????????????????????????????????????????????????????????????????????????????
?1 (непригодное ?Характеристики технического состояния ?2 >= В > 1 ?
?для нормальной ?Имеются дефекты, отнесенные к категории по ? Дi ?
?эксплуатации ?долговечности Д4, дальнейшее развитие которых ? ?
?состояние по ?может привести к внезапному разрушению или ? ?
?долговечности) ?обрушению всей конструкции или ее части. ? ?
? ?Остаточный срок службы рассматриваемого ? ?
? ?объекта близок к нулю. Имеются дефекты, ? ?
? ?свидетельствующие о наступлении предельного ? ?
? ?состояния второй группы ? ?
? ?Требуется срочная замена дефектных конструкций? ?
? ? ? ?
? ?Качественные условия соответствия ? ?
? ?Требуется незамедлительно запланировать ? ?
? ?ремонтные мероприятия и выполнить в течение ? ?
? ?года замену или усиление дефектных конструкций? ?
??????????????????????????????????????????????????????????????????????????????????????
?0 (аварийное ?Характеристики технического состояния ?2 >= В > 1 ?
?состояние по ?Велика вероятность критических отказов, ? Дi ?
?долговечности) ?обусловленных накоплением постепенных отказов ? ?
? ?элементов, которые в ближайшее время могут ? ?
? ?привести к внезапному разрушению или обрушению? ?
? ?всей конструкций или ее части ? ?
? ? ? ?
? ?Качественные условия соответствия ? ?
? ?Требуются незамедлительные ремонтные ? ?
? ?мероприятия по замене или усилению дефектных ? ?
? ?конструкций. ? ?
? ?До выполнения ремонтных мероприятий мостовое ? ?
? ?сооружение следует вывести из эксплуатации ? ?
??????????????????????????????????????????????????????????????????????????????????????
Примечание. Межремонтные сроки проведения капитального ремонта и ремонта искусственных сооружений на автомобильных дорогах общего пользования федерального значения установлены Приказом Минтранса России [14].
ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЯ ВИДА РЕМОНТНОГО ВОЗДЕЙСТВИЯ
Таблица Е.1
??????????????????????????????????????????????????????????????????????????????????????
? Значение ?Качественные условия соответствия значения ? Примечание ?
?показателя ? показателя вида ремонтного воздействия ? ?
? вида ? ? ?
?ремонтного ? ? ?
?воздействия? ? ?
? К ? ? ?
? р ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ?
??????????????????????????????????????????????????????????????????????????????????????
? 5 ?Дефекты отсутствуют. ? ?
? ?В основных конструкциях имеются дефекты, ? ?
? ?отнесенные только к категории Р1. ? ?
? ?Устранение имеющихся дефектов предусмотрено? ?
? ?работами нормативного содержания. ? ?
? ?Для приведения мостового сооружения в ? ?
? ?исправное состояние целевого выделения ? ?
? ?дополнительных средств не требуется ? ?
??????????????????????????????????????????????????????????????????????????????????????
? 4 ?В основных конструкциях имеются дефекты, ? ?
? ?отнесенные только к категориям Р1 и Р2. ? ?
? ?Для приведения мостового сооружения в ? ?
? ?исправное состояние требуется проведение ? ?
? ?планово-предупредительных работ ? ?
??????????????????????????????????????????????????????????????????????????????????????
? 3 ?В основных конструкциях имеются дефекты, ?Значение К = 3 ?
? ?отнесенные к категориям Р3 или Р4. ? р ?
? ?Требуется специальная проектная проработка ?присваивается в случаях, ?
? ?для устранения некоторых имеющихся дефектов?если имеющихся данных ?
? ?или замены элементов. Для приведения ?недостаточно для того, чтобы?
? ?мостового сооружения в исправное состояние ?определить требуемый вид ?
? ?требуется ремонт или капитальный ремонт. ?ремонтного воздействия - ?
? ?Значение коэффициента ремонтопригодности ?ремонт или капитальный ?
? ?К < 1 ?ремонт - или неизвестна ?
? ? рп ?оптимальная стратегия ?
? ? ?ремонтного воздействия ?
??????????????????????????????????????????????????????????????????????????????????????
? 2 ?В основных конструкциях имеются дефекты, ? ?
? ?отнесенные к категориям Р3 или Р4. ? ?
? ?Для приведения мостового сооружения ? ?
? ?в исправное состояние, соответствующее ? ?
? ?нормативному уровню надежности сооружения, ? ?
? ?требуется капитальный ремонт. ? ?
? ?Значение коэффициента ремонтопригодности ? ?
? ?К < 1 ? ?
? ? рп ? ?
??????????????????????????????????????????????????????????????????????????????????????
? 1 ?В основных конструкциях имеются дефекты, ? ?
? ?отнесенные к категории Р4. ? ?
? ?Для приведения мостового сооружения ? ?
? ?в исправное состояние, соответствующее ? ?
? ?нормативному уровню надежности, требуется ? ?
? ?реконструкция (перестройка). ? ?
? ?Значение коэффициента ремонтопригодности ? ?
? ?К > 1 ? ?
? ? рп ? ?
??????????????????????????????????????????????????????????????????????????????????????
? 0 ?Для приведения мостового сооружения ?Значение К = 0 ?
? ?в работоспособное состояние требуются ? р ?
? ?незамедлительные ремонтные мероприятия ?присваивается в качестве ?
? ?с выделением целевых средств из специальных?дополнительной оценки ?
? ?источников ?к любому виду ремонтного ?
? ? ?воздействия в случаях, если ?
? ? ?требуются незамедлительные ?
? ? ?ремонтные мероприятия по ?
? ? ?устранению аварийного или ?
? ? ?предаварийного состояния ?
??????????????????????????????????????????????????????????????????????????????????????
Примечания
1. Оценку технического состояния по ремонтопригодности дают на основании анализа необходимых ремонтных мероприятий с учетом утвержденной Классификации работ по капитальному ремонту, ремонту и содержанию автомобильных дорог общего пользования и искусственных сооружений на них [10].
2. Периодичность проведения работ по содержанию мостовых сооружений установлена Приказом Минтранса России [14].
УСЛОВИЯ СООТВЕТСТВИЯ ДЛЯ НАЗНАЧЕНИЯ ПОКАЗАТЕЛЯ ГАБАРИТА
ПРОЕЗДА, ПОКАЗАТЕЛЯ ГАБАРИТА ПРОХОЖЕЙ ЧАСТИ,
ПОКАЗАТЕЛЯ ПОДМОСТОВОГО ГАБАРИТА
Таблица Ж.1
проезда, показателя габарита прохожей части, показателя
подмостового габарита
??????????????????????????????????????????????????????????????????????????????????????
? Значение ? Качественные условия ?Качественные условия? Качественные условия ?
?показателей? соответствия ? соответствия ? соответствия значения ?
? К , К , ? значения показателя ?значения показателя ?показателя подмостового?
? пч тр ? габарита проезда К ? габарита прохожей ? габарита К ?
? К ? пч ? части К ? пг ?
? пг ? ? тр ? ?
??????????????????????????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? 4 ?
??????????????????????????????????????????????????????????????????????????????????????
? 5 ?Габарит проезда и габариты ?Габарит прохожей ?Габариты приближения ?
? ?приближения конструкций ?части соответствует ?под мостовым сооруже- ?
? ?соответствуют всем ?всем требованиям ?нием и габариты ?
? ?требованиям нормативной и ?нормативной и ?судоходных пролетов ?
? ?конструкторской (проектной)?конструкторской ?соответствуют всем ?
? ?документации, в том числе с?(проектной) докумен-?требованиям нормативной?
? ?учетом перспективы развития?тации, в том числе с?и конструкторской ?
? ?дорожной сети ?учетом перспективы ?(проектной) документа- ?
? ? ?развития ?ции, в том числе ?
? ? ?инфраструктуры ?с учетом перспективы ?
? ? ?района расположения ?развития дорожной сети ?
? ? ?мостового сооружения?и судоходства ?
??????????????????????????????????????????????????????????????????????????????????????
? 4 ?Габарит проезда соответст- ?Габарит прохожей ?Габариты приближения ?
? ?вует требованиям норматив- ?части соответствует ?под мостовым ?
? ?ной и конструкторской ?требованиям ?сооружением и ?
? ?(проектной) документации, ?нормативной и ?габариты судоходных ?
? ?но с учетом известной на ?конструкторской ?пролетов соответствуют ?
? ?момент технического диагно-?(проектной) ?требованиям нормативной?
? ?стирования перспективы ?документации, но с ?и конструкторской ?
? ?развития дорожной сети ?учетом известной на ?(проектной) ?
? ?требуется уширение проезжей?момент технического ?документации, но с ?
? ?части. ?диагностирования ?учетом известной на ?
? ?Габарит проезда не ?перспективы развития?момент технического ?
? ?соответствует нормативным ?инфраструктуры ?диагностирования ?
? ?требованиям, но находится ?района расположения ?перспективы развития ?
? ?в пределах, допускаемых ?мостового сооружения?дорожной сети или ?
? ?нормами для специальных ?требуется уширение ?судоходства требуется ?
? ?условий и при соответству- ?прохожей части ?их увеличение. ?
? ?ющем обосновании. ? ?Габариты приближения ?
? ?Габариты приближения ? ?конструкций под ?
? ?конструкций соответствуют ? ?мостовым сооружением ?
? ?требованиям нормативной и ? ?не соответствуют ?
? ?конструкторской (проектной)? ?нормативным ?
? ?документации, но с учетом ? ?требованиям, ?
? ?известной на момент техни- ? ?но негабаритность ?
? ?ческого диагностирования ? ?не превышает 1% ?
? ?перспективы развития ? ?от нормативных ?
? ?дорожной сети требуется ? ?требований ?
? ?увеличение габаритов. ? ? ?
? ?Габариты приближения ? ? ?
? ?конструкций не соответст- ? ? ?
? ?вуют нормативным требова- ? ? ?
? ?ниям, но негабаритность ? ? ?
? ?не превышает 1% ? ? ?
? ?от нормативных требований ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
? 3 ?Габарит проезда на момент ?Габарит прохожей ?Габариты приближения ?
? ?технического диагностирова-?части на момент ?под мостовым сооруже- ?
? ?ния мостового сооружения не?технического ?нием и габариты ?
? ?соответствует нормативным ?диагностирования ?судоходных пролетов не ?
? ?требованиям, однако его ?не соответствует ?вполне соответствуют ?
? ?величина соответствует ?нормативным ?нормативным требова- ?
? ?ширине проезжей части ?требованиям. ?ниям, однако их ?
? ?участка дороги, на котором ?Прохожая часть ?величины находятся ?
? ?оно расположено. Уширение ?пешеходных мостов ?в допустимых пределах, ?
? ?проезжей части на мостовом ?или тротуаров ?не снижают безопасность?
? ?сооружении потребуется при ?городских ?и не вызывают ?
? ?уширении участка дороги. ?автодорожных мостов ?затруднений движения. ?
? ?Габариты приближения кон- ?имеет недостаточную ?Габариты приближения ?
? ?струкций не соответствуют ?ширину, но ?конструкций под ?
? ?нормативным требованиям, но?это не вызывает ?мостовым сооружением ?
? ?негабаритность не превышает?серьезного ?не соответствуют ?
? ?5% от нормативных ?затруднения прохода ?нормативным требова- ?
? ?требований. Требуется ?пешеходов ?ниям, но негабаритность?
? ?установка запрещающих ? ?не превышает 5% от ?
? ?дорожных знаков 3.13 ? ?нормативных требований;?
? ?"Ограничение высоты" ? ?требуется установка ?
? ?по ГОСТ Р 52289-2004 ? ?запрещающих дорожных ?
? ? ? ?знаков 3.13 ?
? ? ? ?"Ограничение высоты" ?
? ? ? ?по ГОСТ Р 52289-2004 ?
??????????????????????????????????????????????????????????????????????????????????????
? 2 ?Габарит проезда на момент ?Габарит прохожей ?Габариты приближения ?
? ?технического диагностирова-?части не ?под мостовым сооруже- ?
? ?ния не соответствует ?соответствует ?нием и габариты ?
? ?нормативным требованиям. ?нормативным ?судоходных пролетов не ?
? ?Ширина проезжей части в ?требованиям. ?соответствуют норматив-?
? ?пределах мостового соору- ?Прохожая часть ?ным требованиям ?
? ?жения равна или меньше, ?пешеходных мостов ?настолько, что снижают ?
? ?чем на подходах к нему, а в?или тротуаров ?безопасность и вызывают?
? ?населенных пунктах меньше, ?городских ?затруднения движения; ?
? ?чем на подходах к нему. ?автодорожных мостов ?перед мостовым ?
? ?Перед мостовым сооружением ?имеет недостаточную ?сооружением требуется ?
? ?требуется установка ?ширину или высоту, ?установка дорожных ?
? ?дорожных знаков 1.20.1 - ?что вызывает ?знаков ограничения ?
? ?1.20.3 "Сужение дороги", ?затруднения прохода ?габарита; требуется ?
? ?1.24 "Ограничение ?пешеходов. ?увеличение подмостовых ?
? ?максимальной скорости". ?Требуется увеличение?габаритов приближения. ?
? ?Движение затруднено, ?габарита прохожей ?Габариты приближения ?
? ?требуется уширение проезжей?части ?конструкций под ?
? ?части мостового сооружения.? ?мостовым сооружением не?
? ?Габариты приближения ? ?соответствуют норматив-?
? ?конструкций не соответст- ? ?ным требованиям, нега- ?
? ?вуют нормативным требова- ? ?баритность превышает 5%?
? ?ниям, негабаритность ? ?от нормативных ?
? ?превышает 5% от нормативных? ?требований; требуется ?
? ?требований. Требуется ? ?установка запрещающих ?
? ?установка запрещающих ? ?дорожных знаков 3.13 ?
? ?дорожных знаков 3.13 ? ?"Ограничение высоты" ?
? ?"Ограничение высоты" ? ?по ГОСТ Р 52289-2004 ?
? ?по ГОСТ Р 52289-2004 ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
? 1 ?Габарит проезда на момент ?Проход пешеходов ?Габариты приближения ?
? ?технического диагностиро- ?по городскому ?под мостовым сооруже- ?
? ?вания не соответствует ?автодорожному ?нием не соответствуют ?
? ?проекту, число полос ?мостовому ?нормативным требовани- ?
? ?движения на мостовом ?сооружению без ?ям, число полос движе- ?
? ?сооружении меньше числа ?выхода их на ?ния на пересекаемой ?
? ?полос движения на подходах.?проезжую часть ?дороге под мостовым ?
? ?Мостовое сооружение ?невозможен ?сооружением меньше ?
? ?серьезно затрудняет условия? ?числа полос движения на?
? ?движения на участке дороги.? ?участке пересекаемой ?
? ?Габариты приближения кон- ? ?дороги, что серьезно ?
? ?струкций не соответствуют ? ?затрудняет условия ?
? ?нормативным требованиям, ? ?движения на участке ?
? ?при этом габарит по высоте ? ?пересекаемой дороги ?
? ?менее 4 м. Для обеспечения ? ?и вызывает аварии. ?
? ?безопасности движения, ? ?Габариты приближения ?
? ?кроме установки ? ?конструкций под мосто- ?
? ?запрещающих дорожных знаков? ?вым сооружением не ?
? ?3.13 "Ограничение высоты" ? ?соответствуют норматив-?
? ?по ГОСТ Р 52289-2004, ? ?ным требованиям, при ?
? ?требуется установка ? ?этом габарит по высоте ?
? ?габаритных ворот ? ?менее 4 м; для обеспе- ?
? ? ? ?чения безопасности ?
? ? ? ?движения, кроме ?
? ? ? ?установки запрещающих ?
? ? ? ?дорожных знаков 3.13 ?
? ? ? ?"Ограничение высоты" ?
? ? ? ?по ГОСТ Р 52289-2004, ?
? ? ? ?требуется установка ?
? ? ? ?габаритных ворот ?
??????????????????????????????????????????????????????????????????????????????????????
? 0 ?Движение транспортных ?Проход пешеходов по ?Движение транспортных ?
? ?средств по сооружению ?мостовому сооружению?средств под сооружением?
? ?невозможно, требуется ?невозможен, ?или судоходство ?
? ?закрытие движения ?требуется закрытие ?невозможно, требуется ?
? ?транспортных средств ?тротуаров для ?закрытие движения ?
? ?по сооружению ?прохода пешеходов ? ?
??????????????????????????????????????????????????????????????????????????????????????
Примечания
1. Требуемые параметры проезжей части, прохожей части, тротуаров, габаритов приближения установлены СП 35.13330.2011, ГОСТ Р 52748-2007, ГОСТ Р 52398-2005, нормами [7].
2. Очертания и размеры подмостовых габаритов судоходных неразводных и разводных пролетов мостов в зависимости от класса водного пути установлены ГОСТ 26775-97.
ПАРАМЕТР ДЕФЕКТНОСТИ ПО ДОЛГОВЕЧНОСТИ ДЛЯ ОСНОВНЫХ
КОНСТРУКЦИЙ И МОСТОВОГО СООРУЖЕНИЯ В ЦЕЛОМ
З.1. Мостовое полотно
Одежда мостового полотна:
- гидроизоляция;
- дренажная система.
Несущие конструкции тротуаров:
- тротуарные плиты и блоки, подтротуарные балки и консоли в железобетонных, металлических, композитных конструкциях;
- подтротуарные балки и поперечины деревянных конструкций.
З.2. Пролетные строения
Несущие конструкции проезжей части:
- любые конструктивные элементы железобетонных, металлических, композитных конструкций, исключая декоративную ненесущую облицовку элементов (например, навесную или наклеиваемую плиточную облицовку);
- все конструктивные элементы деревянных конструкций, исключая доски рабочего настила.
Главные несущие конструкции:
- любые конструктивные элементы, исключая декоративную ненесущую облицовку элементов (например, навесную или наклеиваемую плиточную облицовку).
З.3. Опорные части
Любые конструкции опорных частей, исключая прокладки, деревянные опорные брусья, примененные в узлах опирания капитальных конструкций.
З.4. Опоры
Любые несущие элементы надфундаментной и фундаментной части опор, исключая декоративную ненесущую облицовку (например, навесную или наклеиваемую плиточную облицовку).
Понтоны наплавных мостов.
З.5. Сход пешеходный
Любые конструктивные элементы несущих конструкций (косоуры, ступени и т.д.), исключая декоративную ненесущую облицовку этих элементов.
З.6. Сопряжение мостового сооружения с подходом
Конструкции переходных плит.
БАЗОВЫЙ ПАРАМЕТР ДЕФЕКТНОСТИ ПО ДОЛГОВЕЧНОСТИ ДЛЯ ОСНОВНЫХ
КОНСТРУКЦИЙ И МОСТОВОГО СООРУЖЕНИЯ В ЦЕЛОМ
И.1. Мостовое полотно
Элементы мостового полотна:
- любые элементы одежды мостового полотна, исключая гидроизоляцию, металлический лист настила прохожей части, доски рабочего настила деревянных конструкций;
- ограждения ездового полотна;
- элементы системы водоотвода с мостового полотна;
- перильные ограждения и покрытие прохожей части тротуаров;
- защитная галерея прохожей части;
- карнизные фасадные блоки;
- шумозащитные ограждения;
- элементы системы электроосвещения мостового полотна.
Деформационные швы.
И.2. Пролетные строения
Декоративная ненесущая облицовка несущих элементов.
Механизмы разводных систем пролетных строений.
И.3. Опорные части
Прокладки.
Деревянные опорные брусья, примененные в узлах опирания капитальных конструкций.
И.4. Опоры
Декоративная ненесущая облицовка несущих элементов.
Неинтегрированные в основную конструкцию (отдельно изготавливаемые) сливные призмы подферменных и иных горизонтальных площадок оголовков и тела опор.
Боковые ненесущие стенки ограждения подферменных площадок.
И.5. Сход пешеходный
Декоративная ненесущая облицовка несущих элементов.
Перильные ограждения.
Защитная галерея.
И.6. Антисейсмические обустройства
И.7. Эксплуатационные обустройства
И.8. Коммуникации
И.9. Очистные сооружения
И.10. Рельсовый путь на мосту
И.11. Аванпостные ледорезы
И.12. Регуляционные сооружения
И.13. Укрепления
И.14. Подходы
И.15. Пересекаемое препятствие
К.1. Исходные данные
Общая длина моста 39,9 м, отверстие моста 30 м. Мост трехпролетный. Схема моста в расчетных пролетах (К8,85 + 22,2 + К8,85) м показана на рисунке К.1.

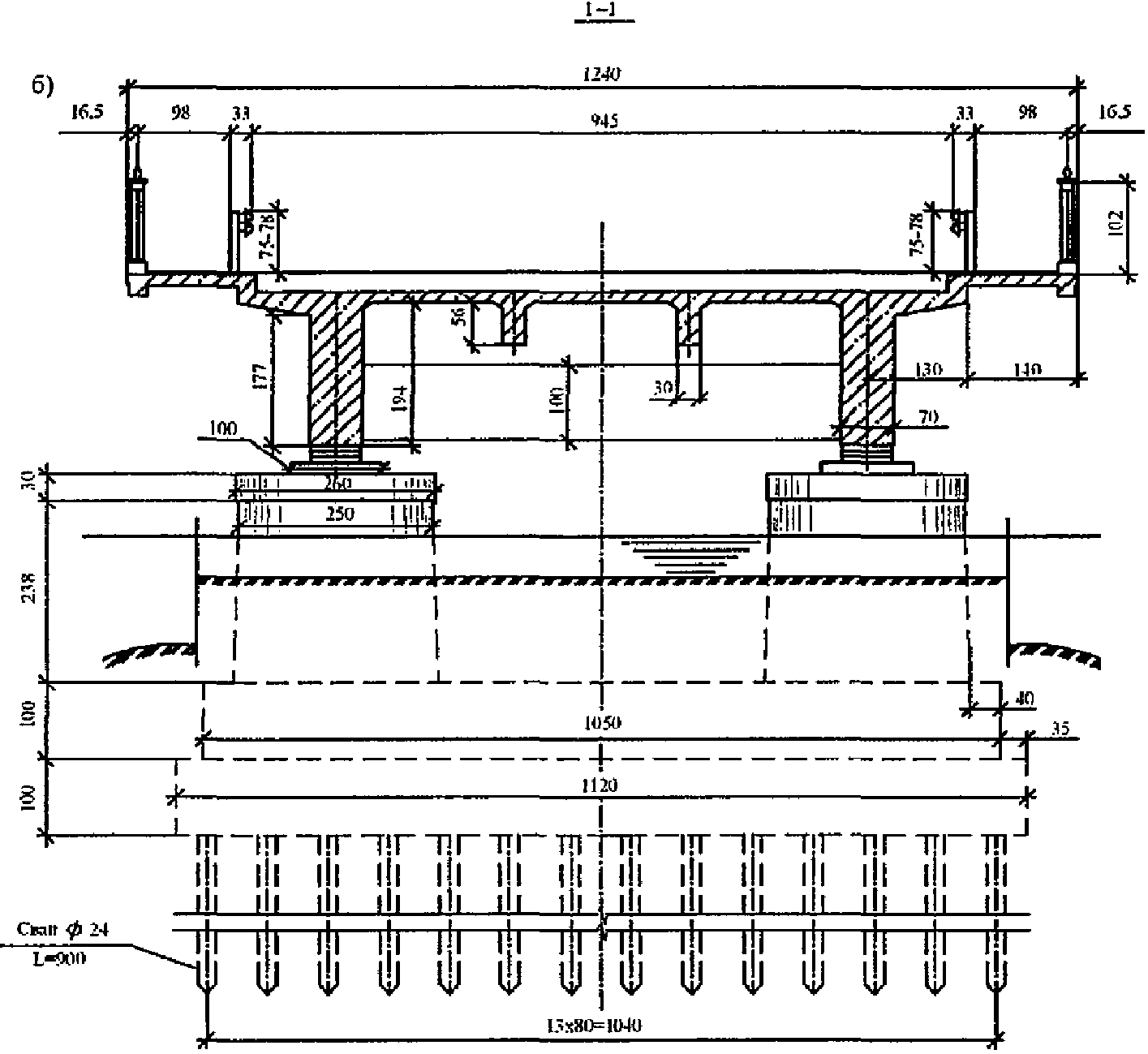

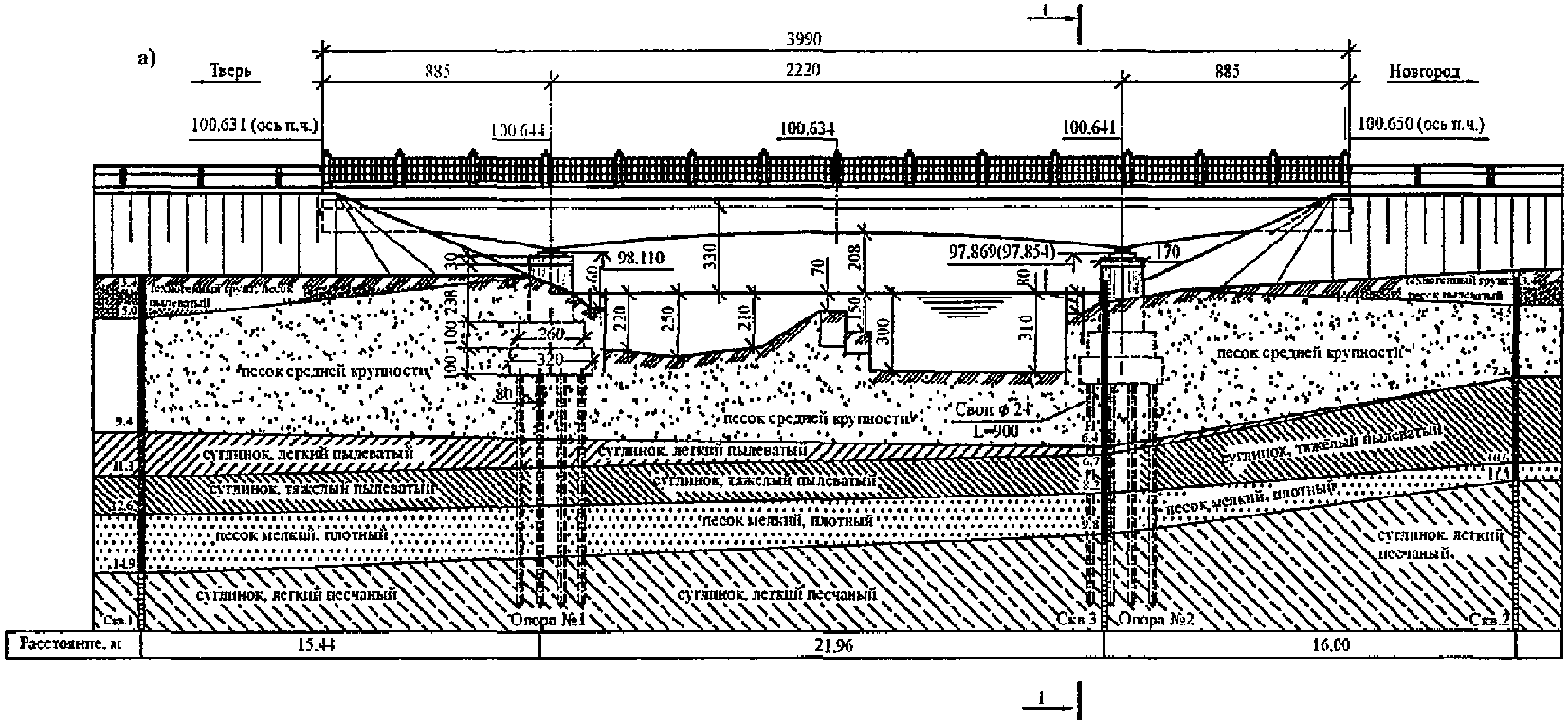

(все размеры приведены в сантиметрах, отметки - в метрах;
глубина воды дана по оси моста)
Габарит моста по ширине: Г = 9,45 м; Т1 = Т2 = 0,98 м.
Участок автомобильной дороги в месте расположения мостового перехода относится ко II категории и имеет по одной полосе движения в каждом направлении. Интенсивность движения 32000 авт./сут. В пределах 100 м от моста подходы расположены в плане на прямой. Средний продольный уклон проезжей части на подходах составляет 0,19%. Ширина проезжей части на подходах 10 м.
Мост построен в 1952 г. Нормативная проектная нагрузка Н-13 и НГ-60.
Пролетное строение моста представляет собой монолитную железобетонную балочно-консольную конструкцию.
К.2. Состояние сооружения по данным обследования
Значительные дефекты обнаружены только в элементах мостового полотна и в пролетном строении. В опорных частях, в опорах и в неосновных конструкциях имеются только незначительные дефекты. Ведомость имеющихся дефектов приведена в таблице К.1.
Таблица К.1
N п/п | Место расположения дефекта (пролет, опора, элемент, расположение на элементе) | Название дефекта (вид, уточняющие признаки) | Количествен- ные параметры развития | Категории дефекта | Примечание | |||
Б | Д | Г | Р | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Основные конструкции | ||||||||
1. Мостовое полотно | ||||||||
1 | Весь мост | Недостаточный габарит проезжей части | В = 2,45 м | 2 | 3 | Требуемый габарит 11,5 м, фактический - 9,05 м | ||
2 | Весь мост | Превышение проектной толщины одежды ездового полотна | Т = 0,23 м | Г | 2 | |||
3 | Начало К1 | Трещины в асфальтобетонном покрытии над началом и концом ПС | L = 9,45 м b = 0,5 м | 1 | 2 | |||
4 | Конец К2 | L = 9,45 м b = 0,3 м | 1 | 2 | ||||
5 | Весь мост | Наплывы асфальтобетонного покрытия | L = 39,9 м h = до 20 см | 2 2 | 2 2 | |||
6 | Весь мост, дорожное ограждение | Удерживающая способность дорожного ограждения не соответствует требованиям | Е = 40% | 2 | 3 | |||
7 | К1, К2, левая сторона | Наклон стоек барьерного ограждения | n = 2 шт. | 1 | 2 | |||
8 | ПС1, правая сторона | Наклон перильного ограждения | L = 6 м | 1 | 2 | |||
9 | Весь мост | Коррозия элементов перильного ограждения | L = 100% | 1 | 2 | |||
10 | Пролет 1-2, правая сторона | Сквозной пролом плиты тротуара | F = 0,7 м2 | 3 | 3 | |||
11 | По краям ездового полотна | Нарушение герметичности гидроизоляции | L = 100% | 2 | 3 | |||
12 | Пролет 1-2 | Водоотводные трубки закрыты дорожной одеждой | n = 4 шт. | 2 | 2 | |||
2. Пролетное строение | ||||||||
13 | Балки Б1, Б2, опора 1, надопорное сечение. Тротуарные консоли левая и правая, свесы плиты левый и правый, плита между балками | Трещины в железобетоне силовые поперечные в растянутой зоне | L = 30,8 м c = 0,9 мм n = 2 шт. | 3 | 3 | Трещины замазаны раствором | ||
14 | Тротуарная консоль левая, свес плиты левый. Опора 1, надопорное сечение | L = 4,7 м c = 1 мм n = 1 шт. | 3 | 3 | ||||
15 | Тротуарная консоль правая, свес плиты правый. Опора 1, надопорное сечение | L = 4,5 м c = 1,5 мм n = 1 шт. | 3 | 3 | ||||
16 | К1, плита между балкой Б1 и ребром Р1 перед П1 | L = 1,3 м c = 0,15 мм n = 1 шт. | 3 | 3 | ||||
17 | К1, плита между балками Б1 и Б2 по всей ширине | L = 6,5 м c = 0,4 мм n = 1 шт. | 3 | 3 | ||||
18 | К1. Тротуарная консоль правая, свес плиты правый, 2 м от опоры 1 | L = 4,5 м c = 0,4 мм n = 1 шт. | 3 | 3 | ||||
19 | Балки Б1, Б2, тротуарные консоли левая и правая, свесы плиты левый и правый, плита между балками. Опора 2, надопорное сечение | L = 30,4 м c = 0,7 мм n = 2 шт. | 3 | 3 | Трещины замазаны раствором | |||
20 | Тротуарная консоль левая, свес плиты левый. Опора 2, надопорное сечение | L = 4,7 м c = 0,5 мм n = 1 шт. | 3 | 3 | ||||
21 | К2. Плита между Р1 и Р2 перед П7 | L = 2 м c = 0,8 мм n = 1 шт. | 3 | 3 | ||||
22 | К2. Свес плиты правый, 2 м от опоры 2 | L = 0,95 м c = 0,5 мм n = 1 шт. | 3 | 3 | ||||
23 | Пролет 1-2, балки Б1, Б2 | Коррозия металла нижнего и боковых рядов нижней рабочей арматуры с уменьшением сечения | F = 0,728% | 3 | Г | 4 | Уменьшение диаметра на 5 - 6 мм | |
24 | Пролет 1-2, левая тротуарная консоль, середина пролета | Пролом плиты в месте установки стойки дорожного ограждения | F = 0,2 м2 | 2 | 3 | |||
25 | Распорка над опорой 1 со стороны опоры 2 | Вертикальная трещина (коррозионная) в железобетоне | L = 1 м c = 0,2 мм | 2 | 3 | |||
26 | Пролет 1-2, правый свес плиты и правая тротуарная консоль, 2,5 м от опоры 1 | Трещины в желе- зобетоне плиты (коррозионные) с выщелачиванием | L = 1,85 м c = 0,3 мм | 2 | 3 | |||
27 | Пролет 1-2, правый свес плиты, 1/3 пролета | L = 1,8 м c = 0,3 мм n = 2 шт. | 2 | 3 | ||||
28 | Пролет 1-2, правый свес плиты, 2/3 пролета | L = 1,9 м c = 0,2 мм n = 2 шт. | 2 | 3 | ||||
29 | Пролет 1-2, правый свес плиты, опора 2 | L = 0,6 м c = 0,2 мм n = 2 шт. | 2 | 3 | ||||
30 | Пролет 1-2, середина пролета, по границе свеса плиты и балки Б1 | L = 1,2 м c = 0,2 мм n = 4 шт. | 2 | 3 | ||||
31 | Пролет 1-2, Б1, наружная поверхность | Трещины (коррози- онные), отслоение защитного слоя, сколы с оголением арматуры в железобетоне вдоль нижней рабочей арматуры | F = 8,88 м2 | 2 | 3 | |||
32 | К2, Б1, наружная поверхность | F = 0,5 м2 | 2 | 3 | ||||
33 | К2, Б1, нижняя поверхность | F = 0,45 м2 | 2 | 3 | ||||
34 | К1, Б2, наружная поверхность | F = 0,4 м2 | 2 | 3 | ||||
35 | Пролет 1-2, Б2, наружная поверхность | F = 6,6 м2 | 2 | 3 | ||||
36 | Пролет 1-2, Б2, внутренняя поверхность | F = 0,5 м2 | 2 | 3 | ||||
37 | Пролет 1-2, Б2, нижняя поверхность у опоры 2 | F = 1,4 м2 | 2 | 3 | ||||
38 | К2, Б2, наружная поверхность | F = 1,2 м2 | 2 | 3 | ||||
39 | К2, Б2, нижняя поверхность | F = 1 м2 | 2 | 3 | ||||
40 | Пролет 1-2, Б1, наружная поверхность | Трещины (коррози- онные), отслоение защитного слоя в железобетоне главных балок в стенках | F = 2,25 м2 | 2 | 3 | |||
41 | Пролет 1-2, Б2, наружная поверхность | F = 6,9 м2 | 2 | 3 | ||||
42 | Пролет 1-2, Б2, внутренняя поверхность | F = 1,6 м2 | 2 | 3 | ||||
43 | Пролет 1-2, правая тротуарная консоль | Трещины (размора- живание), отслоение защит- ного слоя в желе- зобетоне плиты | F = 10,08 м2 | 2 | 3 | |||
44 | Пролет 1-2, Б1, нижняя поверхность | Сколы бетона с оголением рабочей арматуры | F = 4,2 м2 | 2 | 3 | |||
45 | Пролет 1-2, Б2, нижняя поверхность | F = 1,75 м2 | 2 | 3 | ||||
46 | К2, правая тротуарная консоль | F = 0,2 м2 | 2 | 3 | ||||
47 | Пролет 1-2, Б2, торец плиты по всей длине в местах установки дорожных ограждений | Сколы с оголением арматуры, размораживание бетона | F = 0,54 м2 | 2 | 3 | |||
48 | Тротуарная консоль левая, продольное ребро по всей длине | Трещины (коррозионные), сколы бетона с оголением арматуры | F = 1,56 м2 | 2 | 3 | |||
49 | Тротуарная консоль правая, продольное ребро по всей длине | F = 0,76 м2 | 2 | 3 | ||||
50 | Пролет 1-2, Б1, наружная поверхность | Следы выщелачивания бетона | F = 5,25 м2 | 1 | 3 | |||
51 | Пролет 1-2, Б1, нижняя поверхность в середине пролета | F = 1,05 м2 | 1 | 3 | Со сталактитами | |||
52 | Пролет 1-2, Б2, наружная поверхность | F = 3,55 м2 | 1 | 3 | ||||
53 | Пролет 1-2, Б2, нижняя поверхность в середине пролета | F = 0,45 м2 | 1 | 3 | Со сталактитами | |||
54 | Пролет 1-2, Б2 стенка балки снаружи от опоры 1 к середине пролета | Недостаточный защитный слой бетона | F = 4,8 м2 | 1 | 3 | |||
55 | К1, Б2, внутренняя поверхность перед П1 | F = 0,75 м2 | 1 | 3 | ||||
56 | Б1, торец плиты над опорой 1 | F = 0,24 м2 | 1 | 3 | ||||
57 | К2, плита между Б1 и Р1 перед П6 | F = 0,08 м2 | 1 | 3 | ||||
3. Опорные части | ||||||||
58 | Опоры 1; 2, все опорные части | Коррозия металла общая поверхност- ная равномерная или пятнами | F = 100% | 2 | 3 | |||
59 | Поверхности катания или шарниры не смазаны | n = 4 шт. | 1 | 2 | ||||
60 | Металлические элементы опорных частей не окрашены | n = 4 шт. | 1 | 2 | ||||
61 | Опора 2, опорные части 1 и 2 | Износ поверхности катания с образованием углублений в опорных плитах | n = 2 шт. | 2 | 4 | |||
62 | Отсутствуют кожуха и боковые крышки подвижных опорных частей | n = 7 шт. | 1 | 3 | ||||
4. Опоры | ||||||||
63 | Опора 1, столб 1 со стороны К1 | Скол защитного слоя бетона | F = 0,1 м2 | 1 | 2 | |||
64 | Опора 1, столб 2 со стороны К1 | Недостаточный защитный слой бетона | F = 0,045 м2 | 1 | 2 | |||
5. Сопряжение мостового сооружения с подходом | ||||||||
Неосновные конструкции | ||||||||
6. Участок подхода в зоне обслуживания мостового сооружения (конус, тело насыпи, проезжая часть) | ||||||||
65 | Подход в конце моста, ограждение | Деформация продольной балки | L = 25 м | 1 | 1 | |||
Нарушение анкеровки стоек, наклон стоек | n = 1 шт. | 1 | 2 | |||||
66 | Подход в начале и конце моста | Отсутствуют перила | L = 20 м | 1 | 2 | |||
67 | Подход в начале моста, проезжая часть, правая сторона | Поперечные трещины в асфальтобетонном покрытии | L = 3 м | 1 | 2 | |||
68 | Подход в конце моста, проезжая часть, правая сторона | L = 3 м | 1 | 2 | ||||
7. Система водоотвода в подмостовом пространстве и на подходах | ||||||||
69 | Подход в начале и конце моста | Отсутствуют водоотводные лотки | n = 4 шт. | 1 | 1 | |||
8. Эксплуатационные обустройства | ||||||||
70 | Лестничный сход | Отсутствуют | n = 4 шт. | 1 | 2 | |||
9. Коммуникации | ||||||||
10. Регуляционные сооружения | ||||||||
11. Укрепления | ||||||||
71 | К1, конус | Отсутствует укрепление | F = 100% | 2 | 3 | |||
72 | К2, конус | F = 100% | ||||||
12. Пересекаемое препятствие, прочие специальные сооружения | ||||||||
73 | Русло | Посторонние предметы в русле | 2 | 3 | ||||
Примечания
1. В таблице приняты следующие сокращения: К - консоль; Б - балка; ПС - пролетное строение; П - поперечная балка; Р - ребро.
2. Остальные сокращения приведены в соответствии с Инструкцией по диагностике мостовых сооружений на автомобильных дорогах.
Основные дефекты, снижающие безопасность движения:
- недостаточный габарит проезда;
- неровности покрытия проезжей части;
- ненадежная анкеровка стоек дорожных ограждений.
Основные дефекты, снижающие проектную грузоподъемность:
- фактическая толщина одежды ездового полотна превышает проектную толщину на 23 см;
- коррозия нижней рабочей арматуры главных балок на всей длине пролета с уменьшением площади поперечного сечения. Глубина коррозии составляет 2 - 4 мм. Коррозия рабочей арматуры главных балок возникла уже давно в результате карбонизации защитного слоя и обводнения главных балок по фасадным (наружным) поверхностям напрямую атмосферными осадками, а также через тротуарную плиту, в которую негерметично заделаны стойки дорожных ограждений на мосту;
- значительная неоднородность бетона по прочности, на дефектных участках прочность бетона снижена в 2 - 3 раза.
Основные дефекты, снижающие долговечность:
- вертикальные поперечные трещины силового характера происхождения в растянутой зоне бетона в надопорных сечениях имеют распространение на всю ширину пролетного строения раскрытием до 1,5 мм. Трещины представляют для данной двухконсольной конструкции пролетного строения значительную опасность, поскольку в отличие от неразрезной конструкции трещины в надопорных зонах не приводят к перераспределению усилий по балке, уменьшению опорных моментов и разгрузке опорного сечения;
- коррозия арматуры, коррозионный разрыв хомутов;
- многочисленные трещины и разрушения защитного слоя бетона главных балок в результате коррозии арматуры.
К.3. Оценка технического состояния мостового сооружения
по критерию "безопасность эксплуатации"
К.3.1. Определение коэффициента снижения расчетной скорости
[ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: таблица 9 в ГОСТ 26775-97 отсутствует. |
Безопасная скорость движения для двухполосных мостов длиной менее 50 м с габаритом Г-9 при интенсивности движения 32000 авт./сут по таблице 9 ГОСТ 26775-97 составляет [V] = 75 x 1,1 = 82,5 км/ч. По критерию габарит коэффициент снижения расчетной скорости равен
.
.Износ дорожных ограждений определяют сравнением их фактической энергоемкости и высоты с требуемыми по ГОСТ Р 52289-2004 согласно руководству [8].
В рассматриваемом примере группа дорожных условий по ГОСТ Р 52289-2004 относится к категории Ж для мостовых сооружений с тротуарами на городских дорогах, улицах и мостовых сооружениях на них, на автомобильных дорогах II категории при наименьшем значении радиуса кривой в плане на примыкающих к мостовому сооружению участках подходов протяженностью 100 м более 2000 м и продольных уклонах на мосту и подходах менее 3%. Требуемый (минимальный) уровень удерживающей способности ограждений мостовых сооружений с тротуарами или служебными проходами при группе дорожных условий категории Ж, установленный ГОСТ Р 52289-2004, У3, энергоемкость не менее 250 кДж.
Для барьерного ограждения высотой 0,78 м (средняя высота от тротуарной плиты) с креплением продольной балки к стойке через амортизатор при шаге стоек 3 м удерживающая способность ограждения без цоколя, согласно руководству [8], составляет 100 кДж, что ниже требуемого ГОСТ Р 52289-2004 уровня удерживающей способности ограждений У3.
Износ дорожных ограждений равен
.
.По таблице 5 руководства [8] по интерполяции при
определяют допустимую скорость [V] = 71 км/ч. По состоянию дорожных ограждений коэффициент снижения расчетной скорости равен
.
определяют допустимую скорость [V] = 71 км/ч. По состоянию дорожных ограждений коэффициент снижения расчетной скорости равен .По таблице А.1 руководства [8] определяют допустимую скорость при имеющихся неровностях покрытия проезжей части [V] - 60 км/ч. По состоянию покрытия проезжей части коэффициент снижения расчетной скорости
.
.Минимальное полученное значение коэффициента снижения расчетной скорости принимают равным
. В соответствии с таблицей В.1 Приложения В, этому значению коэффициента снижения расчетной скорости соответствуют оценка "неудовлетворительное состояние по безопасности" и значение показателя технического состояния по безопасности
.
. В соответствии с таблицей В.1 Приложения В, этому значению коэффициента снижения расчетной скорости соответствуют оценка "неудовлетворительное состояние по безопасности" и значение показателя технического состояния по безопасности .К.3.2. Определение параметра дефектности по безопасности мостового сооружения
Значение базового параметра безопасности, определяемого дефектом наибольшей категории по безопасности, определяют по формуле (3)
.Согласно ведомости дефектов, количество дефектов составляет:
- категории Б1 - 11 шт.
- категории Б2 - 4 шт.
- категории Б3 - 1 шт. (данный дефект в вычислениях не учитывают, поскольку он уже участвовал в формировании значения базового параметра безопасности).
По формуле (4) значения показателей влияния дефектов по безопасности для каждой из трех категорий равны:
По формуле (2) вычисляют значение параметра дефектности по безопасности мостового сооружения
.
.К.3.3. Определение значения показателя технического состояния безопасности
По полученным значениям параметров
и
с учетом качественных условий соответствия в соответствии с таблицей В.1 дают оценку технического состояния по безопасности (неудовлетворительное состояние по безопасности) и определяют значение показателя технического состояния безопасности
.
и с учетом качественных условий соответствия в соответствии с таблицей В.1 дают оценку технического состояния по безопасности (неудовлетворительное состояние по безопасности) и определяют значение показателя технического состояния безопасности .К.4. Определение показателя габарита проезда, показателя
габарита прохожей части, показателя подмостового габарита
Значение показателя габарита проезжей части и показателя габарита прохожей части определяют в соответствии с таблицей Ж.1 Приложения Ж.
Габарит проезда на момент технического диагностирования не соответствует нормативным требованиям. Ширина проезжей части в пределах мостового сооружения меньше, чем на подходах к нему. Согласно данным качественным условиям соответствия, значение показателя габарита проезда принимают равным
.
.Поскольку мост расположен в населенном пункте, необходимо определить значение показателя габарита прохожей части. Габарит прохожей части на момент технического диагностирования не соответствует нормативным требованиям. Прохожая часть тротуаров рассматриваемого моста имеет недостаточную ширину, требуемую для городских автодорожных мостов, но это, по данным обследования, не вызывает серьезного затруднения прохода пешеходов. Согласно имеющимся качественным условиям соответствия, значение показателя габарита прохожей части принимают равным
.
.Поскольку река несудоходная, значение показателя подмостового габарита определять не требуется.
К.5. Оценка технического состояния мостового сооружения
по безотказности (грузоподъемности)
При проектных нормативных нагрузках Н-13 и НГ-60, согласно таблице Г.1 Приложения Г, значение показателя грузоподъемности
не может быть больше 2.
не может быть больше 2.В результате расчетов грузоподъемности, выполненных с учетом влияния дефектов в элементах сооружения и при фактических постоянных нагрузках, действующих на момент обследования, получено, что грузоподъемность мостового сооружения определяет пролетное строение, при этом получены следующие минимальные классы нагрузок:
;
;
.
; ; .По полученным минимальным фактическим классам нагрузок с учетом качественных условий соответствия в соответствии с таблицей Г.1 оценивают состояние мостового сооружения по безотказности (грузоподъемности) как непригодное для нормальной эксплуатации и определяют значение показателя технического состояния по грузоподъемности
.
.К.6. Оценка технического состояния мостового сооружения
по долговечности
К.6.1. Разбивка сооружения на конструкции
При оценке долговечности сооружение разбивают на следующие основные конструкции и группы конструкций:
- мостовое полотно имеет дефекты категории Д2 - 2 шт., из них дефект N 11 (см. таблицу К.1) может определять базовый параметр долговечности;
- пролетное строение имеет дефекты категории Д1 - 8 шт., Д2 - 27 шт., Д3 - 11 шт., среди которых любой дефект категории Д3 (см. таблицу К.1) может определять базовый параметр долговечности;
- опорные части (в данном примере рассматривают как одну группу, поскольку они однотипные и имеют схожее техническое состояние) имеют дефекты категории Д1 - 3 шт., Д2 - 2 шт., среди которых любой дефект категории Д2 (см. таблицу К.1) может определять базовый параметр долговечности;
- опоры 1 и 2 (в данном примере рассматривают как одну группу, поскольку они однотипные и имеют схожее техническое состояние) имеют дефекты категории Д1 - 2 шт., каждый из которых может определять базовый параметр долговечности.
В рассматриваемом примере к неосновным конструкциям относятся:
- система водоотвода. Система водоотвода на подходах имеет дефекты категории Д1 - 1 шт.;
- укрепления представлены только конусами. В данном примере оба конуса рассматривают как одну группу, поскольку они имеют схожее техническое состояние. Укрепления имеют дефекты категории Д2 - 2 шт.;
- пересекаемое препятствие (русло реки). Имеется дефект категории Д2 - 1 шт.
Дефекты в неосновных конструкциях учитывают только при определении параметра дефектности по долговечности мостового сооружения
.
.К.6.2. Определение параметров дефектности по долговечности основных конструкций и частных показателей технического состояния долговечности
Параметры дефектности по долговечности каждой рассматриваемой основной конструкции или группы конструкций
определяют по формулам (5, 6, 7). Значение частных показателей технического состояния долговечности
- по таблице Д.1 Приложения Д. Результаты вычислений представлены в таблице К.2.
определяют по формулам (5, 6, 7). Значение частных показателей технического состояния долговечности - по таблице Д.1 Приложения Д. Результаты вычислений представлены в таблице К.2.Таблица К.2
по долговечности и частных показателей технического
состояния по долговечности основных конструкций
???????????????????????????????????????????????????????????????????????????
? Основные ? Количество дефектов категории ? баз ? ? ?
? конструкции и ????????????????????????????????? В ? В ? К ?
?группы конструкций? Д1 ? Д2 ? Д3 ? Д4 ? Дi ? Дi ? Дi ?
???????????????????????????????????????????????????????????????????????????
?Мостовое полотно ? 0 ? 2 ? 0 ? 0 ? 4 ? 3,88 ? 3 ?
???????????????????????????????????????????????????????????????????????????
?Пролетное строение? 8 ? 27 ? 12 ? 0 ? 3 ? 2,28 ? 2 ?
???????????????????????????????????????????????????????????????????????????
?Опорные части ? 3 ? 2 ? 0 ? 0 ? 4 ? 3,78 ? 3 ?
???????????????????????????????????????????????????????????????????????????
?Опоры ? 2 ? 0 ? 0 ? 0 ? 5 ? 4,71 ? 4 ?
???????????????????????????????????????????????????????????????????????????
К.6.3. Оценка технического состояния по долговечности мостового сооружения в целом
Используя данные таблицы К.2, вычисляются следующие показатели:
- минимальной долговечности по формуле (8)
;- средней долговечности по формуле (9)
;- технического состояния по долговечности мостового сооружения по формуле (10)
.К.6.4. Определение параметра дефектности по долговечности мостового сооружения
Параметр дефектности по долговечности всего мостового сооружения рассчитывают по формулам (11), (12), (13), при этом учитывают совокупность имеющихся во всех основных и неосновных конструкциях мостового сооружения дефектов категории Д, оказывающих влияние на долговечность. При этом нужно иметь в виду, что при определении базового параметра дефектности по долговечности следует учитывать только дефекты в элементах основных конструкций, указанных в Приложении З. Дефекты в элементах, приведенных в Приложении И, не могут определять базовый параметр дефектности по долговечности мостового сооружения в целом и в формуле (12) не учитываются. Результаты вычислений представлены в таблице К.3.
Таблица К.3
Результаты вычислений параметра дефектности
по долговечности мостового сооружения
???????????????????????????????????????????????????????????????????????????
? Все конструкции и группы ?Количество дефектов категорий ? баз? ?
? конструкций ???????????????????????????????? В ? В ?
? ? Д1 ? Д2 ? Д3 ? Д4 ? Д ? Д ?
???????????????????????????????????????????????????????????????????????????
?Всего ? 13 ? 32 ? 12 ? 0 ? 3 ? 2,27 ?
???????????????????????????????????????????????????????????????????????????
К.7. Определение показателя вида ремонтного воздействия
и оценка технического состояния мостового сооружения
по ремонтопригодности
При определении показателя вида ремонтного воздействия необходимо учитывать следующие обстоятельства, которые в совокупности показывают, что использование существующего пролетного строения при уширении мостового сооружения нецелесообразно.
Требуется уширение проезжей части.
По результатам обследования ресурс пролетного строения моста следует считать исчерпанным, поскольку уже нарушены основные функциональные свойства данного мостового сооружения, грузоподъемность недостаточна. Пролетное строение не способно с требуемым уровнем надежности и безопасности обеспечивать пропуск всех транспортных средств.
Произошла потеря пассивирующих свойств защитного слоя бетона в результате карбонизации на значительной площади поверхности. Глубина карбонизации бетона балок превышает среднюю толщину защитного слоя бетона конструктивной арматуры балок.
Пролетное строение имеет опасные дефекты категорий Б3, Г3, Р3, значительно снижающие долговечность пролетного строения и свидетельствующие о недостаточной грузоподъемности, к которым относятся силовые вертикальные поперечные трещины в растянутой зоне бетона в сечениях у опор и коррозия внешних стержней рабочей арматуры главных балок на глубину 3 мм, местами с коррозионным разрывом хомутов.
Пролетное строение по результатам расчета имеет недостаточную грузоподъемность.
При уширении проезжей части потребуется уширение опор моста с фундаментной частью и устройство крайних опор, которые отсутствуют в существующей конструкции.
Такие ремонтные мероприятия относятся к реконструкции.
По результатам анализа ремонтных мероприятий по таблице Е.1 Приложения Е определяют значение показателя вида ремонтного воздействия
.
.К.8. Общая оценка технического состояния
мостового сооружения
К.8.1. Определение обобщенного параметра дефектности мостового сооружения
Значение обобщенного параметра дефектности мостового сооружения определяют по формуле (14)
.К.8.2. Определение обобщенного показателя технического состояния мостового сооружения
Значение обобщенного показателя технического состояния определяют по формуле (16)
.К.8.3. Назначение категории технического состояния мостового сооружения
Для рассмотренного мостового сооружения, учитывая значения полученных ранее показателей назначения и показателя вида ремонтного воздействия, а также характеристики категорий, приведенных в таблице Б.1 Приложения Б, дают общую оценку технического состояния 1 балл и назначают категорию состояния - "непригодное для нормальной эксплуатации" (неработоспособное).
К.9. Общая оценка технического состояния мостового
сооружения после удаления лишних слоев одежды
ездового полотна
После проведения расчетов установлено, что в результате удаления части слоев одежды ездового полотна толщиной 19 см надежность рассматриваемого мостового сооружения увеличится, и его можно будет эксплуатировать в неконтролируемом режиме под нагрузками, по своему воздействию не превышающими воздействие нагрузки АК класса
, нагрузки НК класса
и
. При этом обеспечение безопасных условий эксплуатации можно будет достичь установкой дорожных знаков 3.11 "Ограничение массы" с надписью "25 т".
, нагрузки НК класса и . При этом обеспечение безопасных условий эксплуатации можно будет достичь установкой дорожных знаков 3.11 "Ограничение массы" с надписью "25 т".Можно оценить техническое состояние мостового сооружения после удаления лишних слоев одежды ездового полотна. При этом изменятся значения еще нескольких показателей и параметров:
- значение показателя технического состояния по грузоподъемности
;
;- значение обобщенного параметра дефектности мостового сооружения
;- значение обобщенного показателя технического состояния
.После удаления части слоев одежды ездового полотна общая оценка технического состояния мостового сооружения будет соответствовать 2 баллам, при этом его можно будет перевести в категорию "неудовлетворительное техническое состояние" (неисправное, ограниченно работоспособное).
На значение показателя вида ремонтного воздействия удаление части слоев одежды ездового полотна никак не отразится, по-прежнему будет требоваться реконструкция сооружения.
[1] ОДМ 218.1.001-2010 Рекомендации по разработке и применению
документов технического регулирования в сфере
дорожного хозяйства
[2] ОДН 218.0.032-2003 Временное руководство по определению
грузоподъемности мостовых сооружений на
автомобильных дорогах
[3] ОДМ 218.4.001-2008 Методические рекомендации по организации
обследования и испытания мостовых сооружений
на автомобильных дорогах
[4] ОДМ 218.7.001-2009 Рекомендации по осуществлению строительного
контроля на федеральных автомобильных дорогах
[5] ОДМ 218.4.002-2008 Руководство по проведению мониторинга
состояния эксплуатируемых мостовых сооружений
[6] СНиП 3.06.07-86 Мосты и трубы. Правила обследования
и испытаний
в стадии актуализации)
[8] ОДН 218.017-2003 Руководство по оценке транспортно-
эксплуатационного состояния мостовых
конструкций
[9] ВСН 32-89 Инструкция по определению грузоподъемности
железобетонных балочных пролетных строений
эксплуатируемых автодорожных мостов
[10] Приказ Минтранса России от 12.11.2007 N 160
"Об утверждении Классификации работ по
капитальному ремонту, ремонту и содержанию
автомобильных дорог общего пользования и
искусственных сооружений на них"
[11] ОДМ Методика определения содержания хлоридов
в железобетонных конструкциях мостовых
сооружений, 2002
[12] ОДМ 218.3.001-2010 Рекомендации по диагностике активной коррозии
арматуры в железобетонных конструкциях
мостовых сооружений на автомобильных дорогах
методом потенциалов полуэлемента
[13] ОДМ Методика расчетного прогнозирования срока
службы железобетонных пролетных строений
автодорожных мостов, 2002
[14] Приказ Минтранса России от 01.11.2007 N 157
"О реализации Постановления Правительства
Российской Федерации от 23 августа 2007 г.
N 539 "О нормативах денежных затрат на
содержание и ремонт автомобильных дорог
федерального значения и правилах расчета"
Руководитель
организации-разработчика
МГУПС (МИИТ)
Проректор по научной работе
В.М.КРУГЛОВ
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/metodika/1/odm_97856.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
