Примечание - Измерение внутреннего диаметра и длины формы следует проводить в соответствии с приложением В.
4.3 Головки толкателя и металлические вкладыши должны быть изготовлены из стали твердостью не менее 461 по Бринеллю в соответствии с ГОСТ 9012 и диаметром от 149,50 до 149,75 мм. Поверхность контакта металлических вкладышей с образцом должна иметь шероховатость не более 1,60 мкм в соответствии с ГОСТ 2789.
4.4 Термометр с возможностью обеспечить измерения температур от 10 °C до 232 °C и ценой деления не более 2 °C.
4.5 Весы лабораторные по ГОСТ Р 53228 с максимальным пределом взвешивания не менее 6000 г и с ценой деления не более 0,1 г.
4.6 Шкаф сушильный, способный нагревать и поддерживать температуру до 232 °C и с погрешностью 3 °C.
4.7 Лотки металлические для разогрева и хранения материала.
4.8 Бумажные диски диаметром от 149,5 до 150,0 мм.
4.9 Емкости для нагрева вяжущего.
5.1 При работе с асфальтобетонами используют специальную защитную одежду по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ 12.4.252.
5.2 При выполнении измерений соблюдают правила по электробезопасности по ГОСТ Р 12.1.019 и инструкции по эксплуатации оборудования.
При приготовлении образцов соблюдают следующие условия для помещений:
- температура - (22 +/- 3) °C;
- относительная влажность - (55 +/- 15)%.
7.1 Устанавливают в сушильном шкафу температуру смешивания. Температурой смешивания является температура, при которой вязкость несостаренного вяжущего находится в пределах (0,17 +/- 0,02) Па·с. Температуру смешивания определяют в соответствии с приложением Б.
Примечание - Модифицированные вяжущие могут не отвечать требованиям равномерно распределенной вязкости, поэтому для определения их температуры смешивания и уплотнения необходимо следовать рекомендациям изготовителя.
7.2 Для приготовления асфальтобетонной смеси отвешивают рассчитанную массу минеральных материалов в отдельный лоток.
Примечание - При изготовлении асфальтобетонных образцов с требуемой пористостью массу материалов определяют исходя из заданной плотности в известном объеме. При изготовлении образцов для определения объемных свойств асфальтобетона массу материалов определяют из условий получения образца диаметром 150 мм и высотой (115 +/- 5) мм. Для получения образца такой толщины требуется (4600 +/- 100) г минерального материала.
7.3 Минеральные материалы и битум помещают в сушильный шкаф и нагревают до температуры смешивания.
7.4 Ссыпают минеральные материалы в одну емкость и тщательно их перемешивают.
7.5 В разогретый минеральный материал добавляют разогретое битумное вяжущее и тщательно перемешивают. Перемешивание нужно проводить максимально быстро, чтобы не происходило остывание смеси, а вяжущее было равномерно распределено. Перемешивание может быть выполнено механическим способом при помощи специальных лабораторных мешалок.
7.6 Перемешивание считают законченным, если все минеральные зерна равномерно покрыты вяжущим.
7.7 После перемешивания асфальтобетонную смесь помещают в сушильный шкаф и выдерживают в нем при температуре уплотнения в течение (120 +/- 5) мин. Каждые (60 +/- 5) мин смесь перемешивают.
7.8 Металлическую форму и металлические вкладыши помещают в сушильный шкаф за (30 +/- 5) мин до начала уплотнения. Температура в шкафу должна соответствовать температуре уплотнения.
7.9 Температурой уплотнения является температура, при которой вязкость несостаренного вяжущего находится в пределах (0,28 +/- 0,03) Па·с. Температуру уплотнения определяют в соответствии с приложением Б.
7.10 Если температура смеси совпадает с температурой уплотнения, то начинают уплотнение. Если температура смеси отличается от температуры уплотнения более чем на 3 °C, то смесь помещают в сушильный шкаф с установленной в нем температурой уплотнения на промежуток времени не более 30 мин.
7.11 Допускается использовать асфальтобетонную смесь, отобранную на заводе.
7.12 Если при изготовлении образцов используют смесь, отобранную на асфальтобетонном заводе, то ее необходимо нагреть до температуры уплотнения без дополнительного выдерживания при этой температуре.
8.1 Перед засыпкой асфальтобетонной смеси в металлическую форму необходимо включить питание для прогрева уплотнителя в соответствии с требованиями изготовителя.
8.2 Перед началом уплотнения необходимо проверить правильность установок угла вращения, давления и числа оборотов.
8.3 При необходимости регистрации высоты образца во время уплотнения требуется перед засыпкой асфальтобетонной смеси в форму включить прибор для замера высоты образца, проверить размерность величин и готовность прибора к записи результатов. При использовании компьютера необходимо подготовить его к началу работы.
9.1 После того как металлическая форма была выдержана при температуре уплотнения в сушильном шкафу, ее вынимают, а на дно формы укладывают нижний вкладыш и бумажный диск.
9.2 За один прием высыпают асфальтобетонную смесь в форму, выравнивают, сверху укладывают бумажный диск и верхний вкладыш (при необходимости). Форму со смесью устанавливают во вращательный уплотнитель и центрируют.
9.3 Создают давление на образец (600 +/- 18) кПа.
9.4 Наклоняют форму таким образом, чтобы угол между осью нагрузки и осью формы составил (1,16 +/- 0,02)° и начинают вращательное уплотнение.
9.5 После требуемого количества оборотов уплотнение завершается, механизм вращения отключается.
9.6 Выравнивают форму и снимают нагрузку с толкателя. Возвращают толкатель в исходное положение.
9.7 После окончания уплотнения вынимают форму из уплотнителя и выдавливают образец из формы. В зависимости от вида вращательного уплотнителя процесс демонтажа может меняться.
Примечание - Для некоторых асфальтобетонов требуется охлаждать образец при комнатной температуре, чтобы не происходило разрушения образцов при их выталкивании из формы.
9.8 После того как образец был извлечен из формы, с нижней и верхней его части удаляют бумажные диски.
Примечания
1 После уплотнения цилиндрических образцов, как правило, угол между образующей и основанием цилиндра отличен от 90°, поэтому, при необходимости, подпиливают торцы образцов на распиловочной установке.
2 Если необходимо выполнить уплотнение следующего образца, то форму нужно снова поместить в сушильный шкаф и выдерживать в нем не менее 5 мин при температуре уплотнения асфальтобетонной смеси.
10.1 Максимальную плотность смеси определяют в соответствии с ПНСТ 92.
10.2 Объемную плотность определяют в соответствии с ПНСТ 106.
11.1 Определяют нескорректированное относительное уплотнение Gmmux, %, на любой стадии уплотнения по формуле
, (1)где Wm - масса образца, г;
Gmm - максимальная плотность смеси, г/см3;
Vmx - объем образца, см3, в любой точке при текущей высоте hx, x - число оборотов, вычисляемый по формуле
.11.2 Определяют скорректированное относительное уплотнение Gmmx, %, на любой стадии уплотнения по формуле:
(2)где Gmm - максимальная плотность смеси, г/см3;
Gmb - объемная плотность асфальтобетонного образца, г/см3;
hm - высота извлеченного образца, мм;
hx - высота образца после x оборотов вращательного уплотнителя, мм.
Протокол приготовления образцов должен содержать следующую информацию:
- обозначение настоящего стандарта;
- наименование организации, проводившей приготовление образцов;
- дату и время приготовления образцов;
- вид, тип и марку асфальтобетонной смеси, из которой были приготовлены образцы;
- содержание вяжущего в образце с точностью до 0,1%;
- массу образца с точностью до 0,1 г;
- средний диаметр формы с точностью до 1,0 мм;
- максимальную плотность смеси с точностью до 0,001 г/см3;
- объемную плотность асфальтобетона с точностью до 0,001 г/см3;
- высоту образца после каждого вращения с точностью до 0,1 мм;
- относительное уплотнение, выраженное в процентах от максимальной плотности смеси, с точностью до 0,1%;
- угол вращения с точностью до 0,01°.
Точность результатов измерений обеспечена:
- соблюдением требований настоящего стандарта;
- проведением периодической оценки метрологических характеристик средств измерений;
- проведением периодической аттестации оборудования.
При работе с гиратором необходимо раз в год проводить:
- калибровку датчика давления, угла вращения, частоты вращения, прибора регистрации высоты образца;
- аттестацию форм для уплотнения образцов.
Примечания
1 Калибровку (аттестацию) можно проводить чаще чем один раз в год, если имеются соответствующие рекомендации изготовителя.
2 Угол вращения определяют как угол наклона формы для уплотнения к вкладышу во время вращения формы в уплотнителе.
Лицо, проводящее измерения, должно быть ознакомлено с требованиями настоящего стандарта.
(обязательное)
ФОРМ И ВНЕШНЕГО ДИАМЕТРА ВКЛАДЫШЕЙ
А.1 Оборудование:
- нутромер трехточечный с диапазоном измерения от 145 до 155 мм и ценой деления 0,0025 мм;
- калибр-кольцо с внутренним диаметром (150,000 +/- 0,001) м;
- микрометр для измерения длины с диапазоном измерений от 145 до 155 мм и ценой деления 0,025 мм.
А.2 Условия проведения:
- температура в помещении (23 +/- 5) °C;
- относительная влажность в помещении (60 +/- 20)%;
- температура калибр-кольца, нутромера и формы должна быть (23 +/- 5) °C.
А.3 Процедура
А.3.1 Выполняют внешний осмотр. Внутренняя поверхность формы должна быть чистой и не иметь видимых дефектов.
А.3.2 Помещают калибр-кольцо на ровную поверхность. Устанавливают нутромер внутри калибр-кольца.
А.3.3 Приводят в соприкосновение контактные точки с внутренней поверхностью калибр-кольца. Данный процесс совмещают с вращательным движением нутромера и таким образом калибруют нутромер.

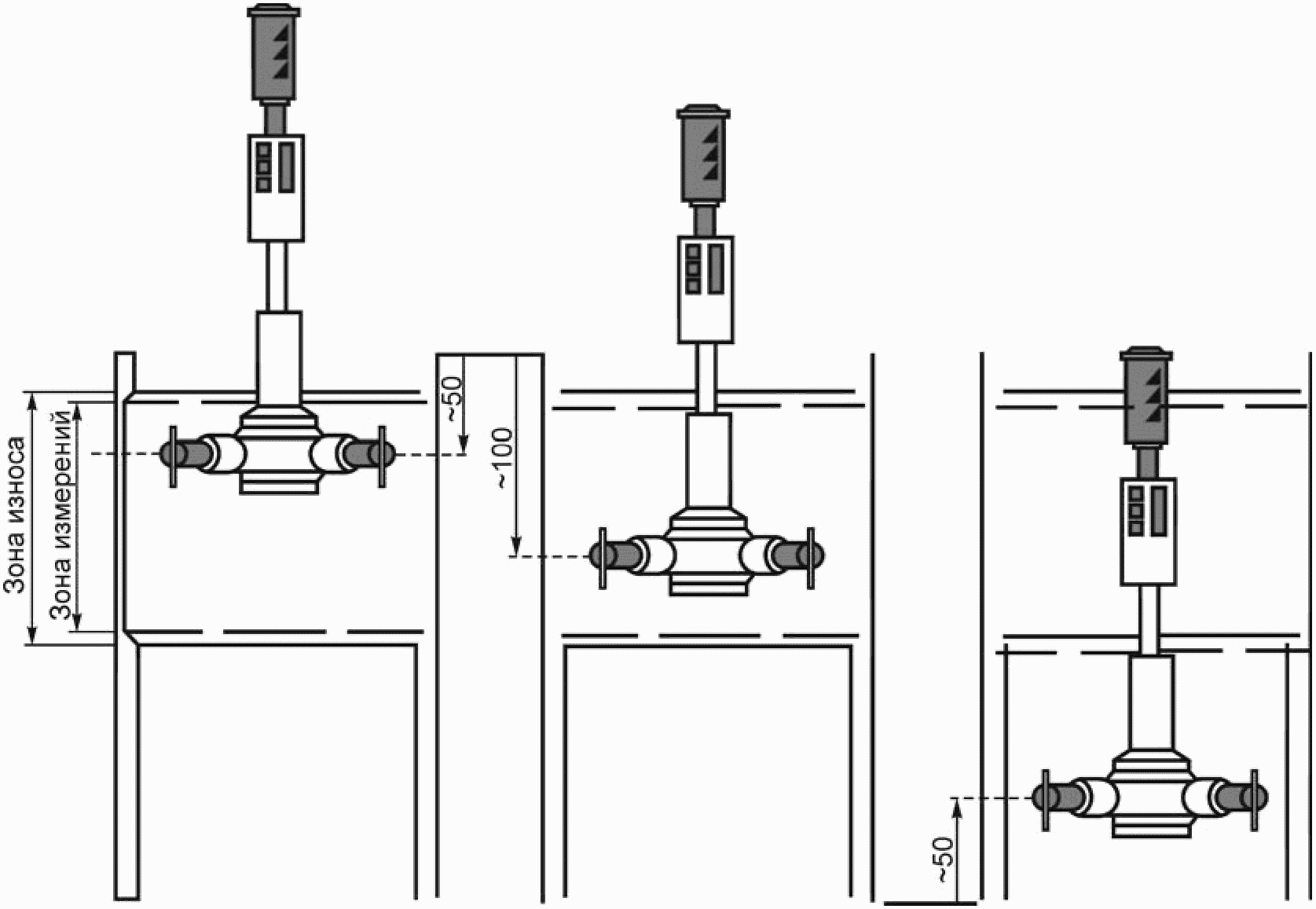

А.3.4 С помощью нутромера определяют внутренний диаметр формы на трех уровнях высоты (рисунок А.1):
- (50 +/- 5) мм от верхней кромки;
- (100 +/- 5) мм от верхней или нижней кромки формы;
- (50 +/- 5) мм от нижней кромки формы.
![]()

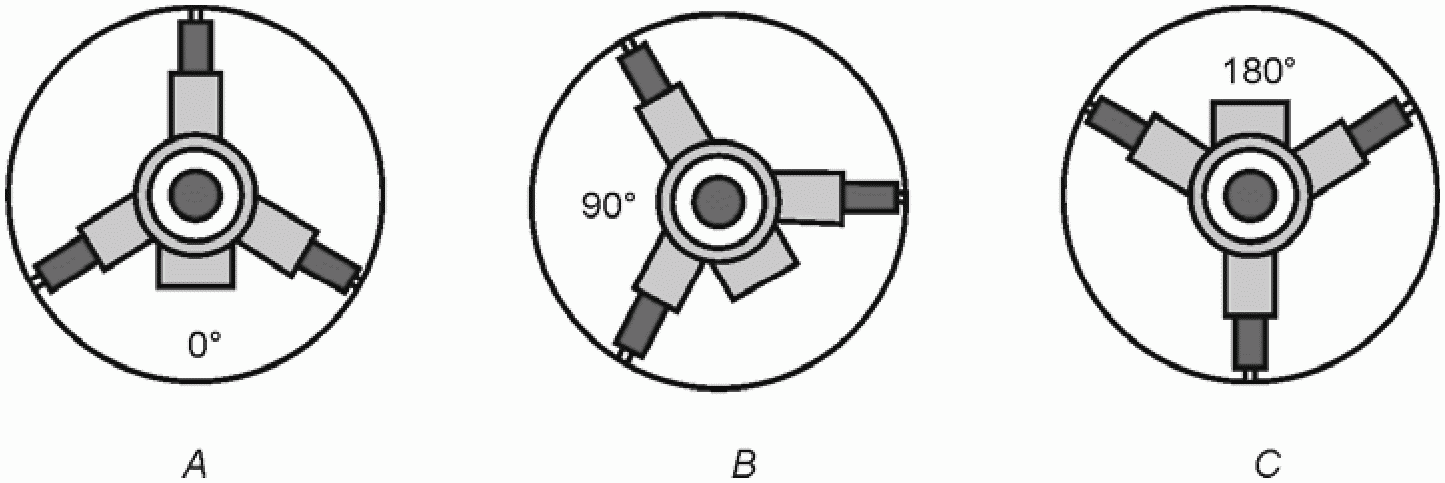

На каждом уровне высоты совершают по три замера. При первом замере в одной из точек касания делают отметку. При втором замере от отметки отступают на угол (90 +/- 10)°. При третьем замере от отметки отступают на угол (180 +/- 10)°. Процесс показан на рисунке А.1. Результаты фиксируют с точностью до 0,0025 мм. Оценивают каждый из полученных результатов.
![]() Рисунок А.2 - Три положения замера
диаметров на каждом уровне высоты
А.3.5 Если нутромер показывает непосредственно результаты замеров, то расчет не требуется. Если нутромер показывает результат замера в виде разности между замеряемым диаметром и диаметром калибр-кольца, то диаметр формы определяют по формуле
Dф = M - D (А.1)
где Dф - внутренний диаметр формы, мм;
M - диаметр калибр-кольца, мм;
D - показания прибора, мм (соответственно со знаком "плюс" или "минус").
А.3.6 Оценивают каждый результат измерения диаметра как приемлемый или неприемлемый.
(обязательное)
И ТЕМПЕРАТУРЫ УПЛОТНЕНИЯ С ИСПОЛЬЗОВАНИЕМ ЗНАЧЕНИЙ
ДИНАМИЧЕСКОЙ ВЯЗКОСТИ
Данная методика распространяется на битумные вяжущие, применяемые в асфальтобетонных смесях, и предназначена для определения температуры смешивания и температуры уплотнения с использованием значений динамической вязкости при температурах испытаний выше 100 °C.
Б.1 Требования к средствам измерений, вспомогательным устройствам, материалам и реактивам
Требования к средствам измерений, вспомогательным устройствам, материалам и реактивам в соответствии с ГОСТ 33137.
Б.2 Подготовка к выполнению испытаний
Подготовка к выполнению испытаний в соответствии с ГОСТ 33137.
Б.3 Порядок выполнения испытаний и обработка результатов
Для определения температуры смешивания необходимо найти температурный диапазон, при котором динамическая вязкость находится в пределах (0,17 +/- 0,02) Па·с. Для определения температуры уплотнения необходимо найти температурный диапазон, при котором динамическая вязкость находится в пределах (0,28 +/- 0,03) Па·с.
Определение температуры смешивания и температуры уплотнения выполняют путем вычисления температурных диапазонов, соответствующих данным интервалам динамической вязкости. Для выполнения указанных вычислений напрямую требуются специальная вычислительная техника и программное обеспечение. При отсутствии возможности определить указанные диапазоны аналитическим путем допускается использование процедуры, описанной ниже.
Для определения температуры смешивания и температуры уплотнения необходимо определить значения динамической вязкости при двух или более значениях температур в соответствии с ГОСТ 33137. Все выбранные температуры испытания должны быть более 100 °C, причем разница между двумя из выбранных температур должна быть не менее 10 °C.
После выполняют построение графика зависимости динамической вязкости от температуры в логарифмических координатах в виде прямой линии. Для этого на области построения отмечают точки, соответствующие значениям динамической вязкости при выбранных температурах, и через них проводят прямую линию. Определяют отрезки графика, проекции которых на ось ординат соответствуют динамической вязкости (0,17 +/- 0,02) Па·с и (0,28 +/- 0,03) Па·с. Температура смешивания и температура уплотнения находятся по соответствующим проекциям данных отрезков на ось абсцисс.
Рекомендуемые температуры определения динамической вязкости - 135 °C и 165 °C.

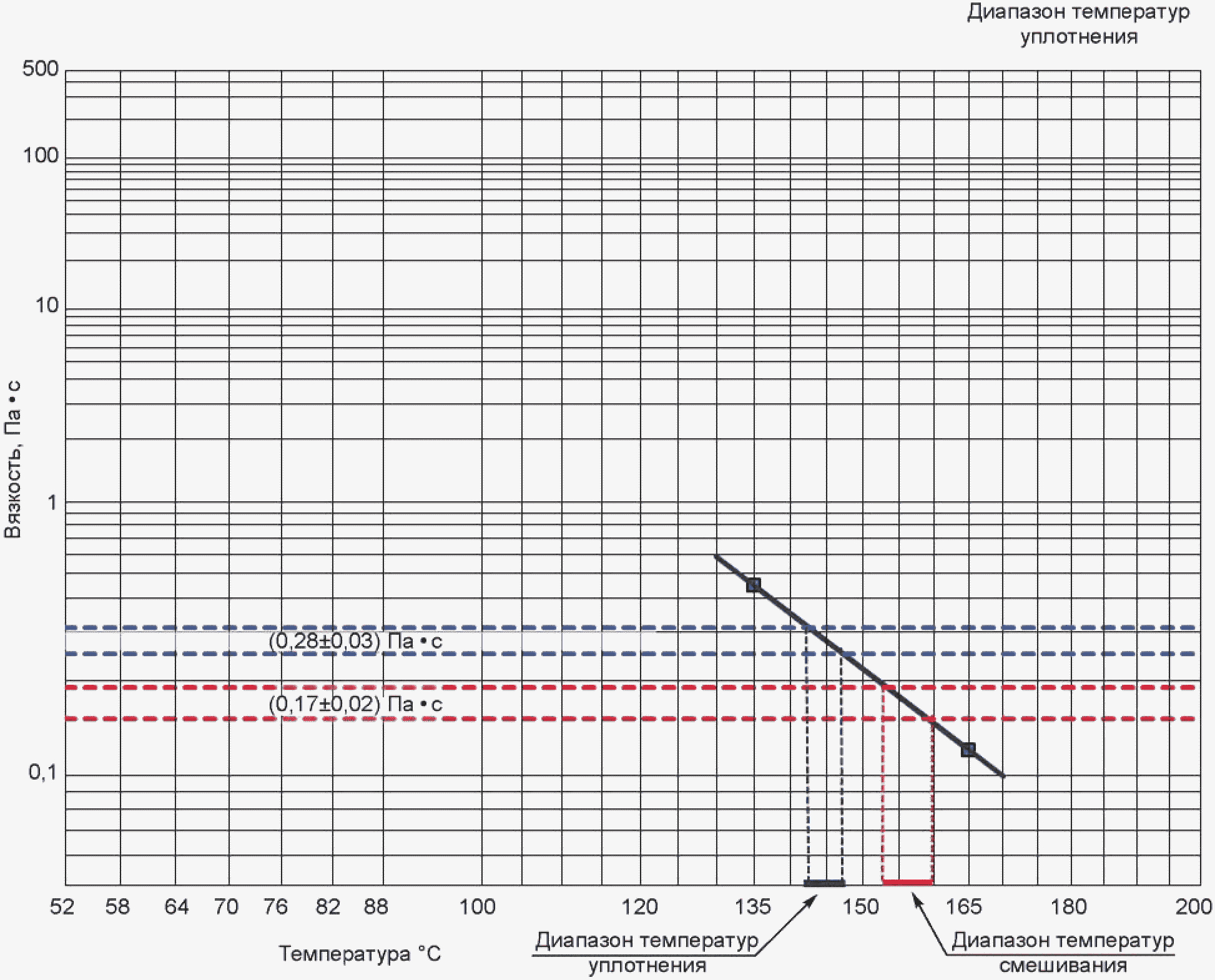

Б.4 Пример нахождения температуры смешивания и температуры уплотнения, используя значения динамической вязкости, определенные при температурах 135 °C и 165 °C, представлен на рисунке Б.1.
![]() Рисунок Б.1 - Пример определения диапазонов
смешивания и уплотнения

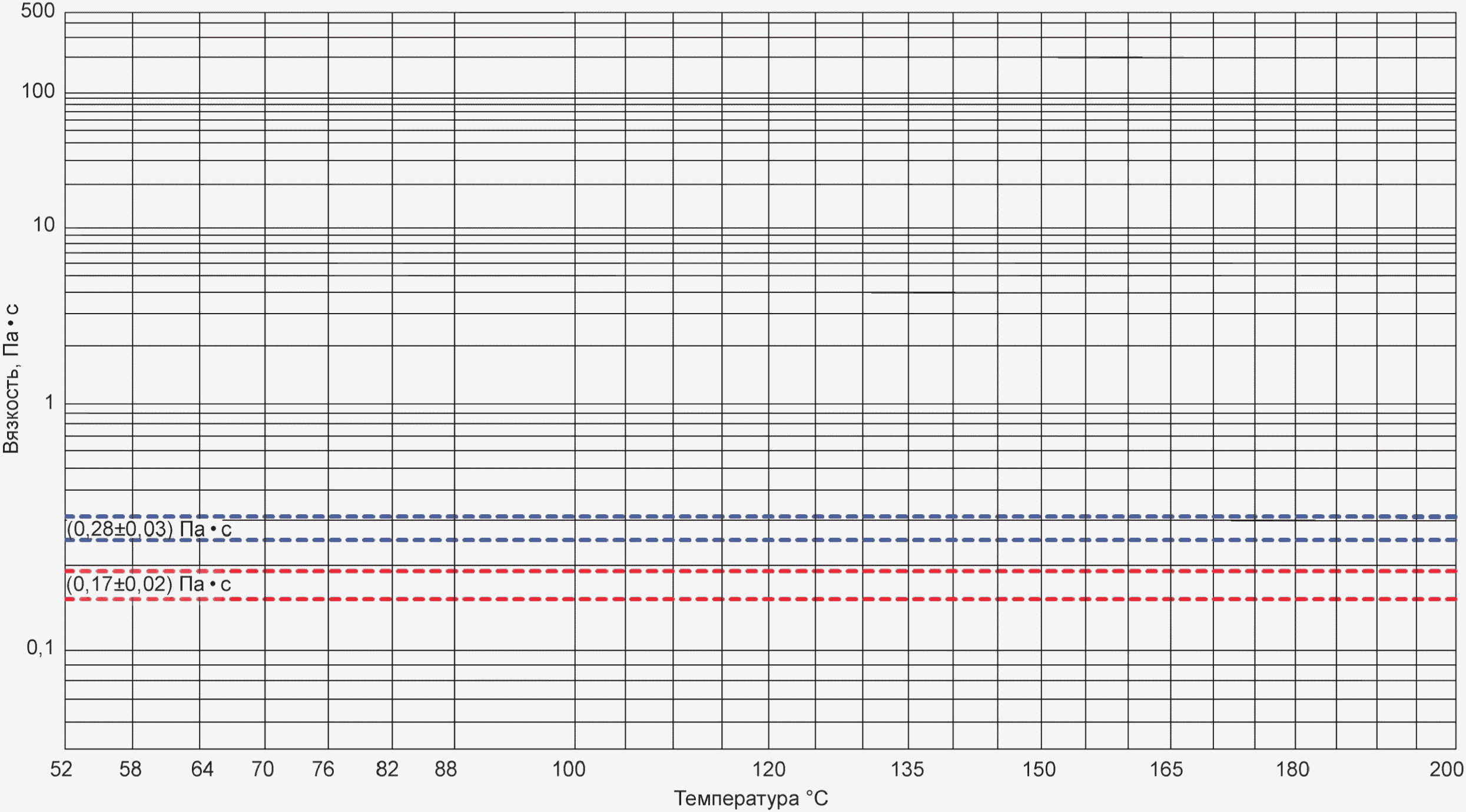

На рисунке Б.2 представлен шаблон для определения температур смешивания и уплотнения.
![]() Рисунок Б.2 - Шаблон для определения
температур смешивания и уплотнения
