"МИ 2409-2003. Рекомендация. Государственная система обеспечения единства измерений. Преобразователи измерительные температуры и влажности ИПТВ. Методика поверки"
(утв. ГНМЦ "ВНИИФТРИ" 09.06.2003)

РАЗРАБОТАНА Научно-производственным предприятием "ЭЛЕМЕР"

ИСПОЛНИТЕЛИ: Косотуров А.В., Крюков А.В., Толбина Л.И.

УТВЕРЖДЕНА ГП "ВНИИФТРИ" 9 июня 2003 г.

ЗАРЕГИСТРИРОВАНА ВНИИМС 10 июня 2003 г.

ВЗАМЕН МИ 2409-97

Настоящая рекомендация распространяется на преобразователи измерительные температуры и влажности ИПТВ-056, ИПТВ-206, а также ИПТВ-056А, ИПТВ-206А в исполнении для атомных станций (далее - АС) и ИПТВ-056Ех, ИПТВ-056АЕх во взрывозащищенном исполнении (далее - ИПТВ), предназначенные для непрерывного преобразования температуры и относительной влажности газообразных сред в унифицированный электрический выходной сигнал постоянного тока, и устанавливает методику их первичной и периодической поверок.

Шифр преобразователя, диапазоны измерений и преобразования температуры, диапазоны измерений относительной влажности, пределы допускаемых основных абсолютных погрешностей соответствуют данным, приведенным в таблице 1.1.

Межповерочный интервал: не более двух лет.

Настоящая рекомендация может быть применена при калибровке ИПТВ.

В настоящей рекомендации использована ссылка на:

ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений.

В настоящей рекомендации применены следующие сокращения:

4.1 При проведении поверки выполняют операции, указанные в таблице 4.1.

5.1 При проведении поверки ИПТВ применяют средства, указанные в таблице 5.1.

6.1 При поверке выполняют требования техники безопасности, изложенные в документации на применяемые средства поверки и оборудование.

7.1 При проведении поверки соблюдают следующие условия:

7.2 Поверяемые ИПТВ и используемые средства поверки защищены от вибраций, тряски, ударов, влияющих на их работу.

7.3 Операции, проводимые со средствами поверки и поверяемыми ИПТВ, соответствуют указаниям, приведенным в эксплуатационной документации.

7.4 Перед проведением поверки выполняют следующие подготовительные работы:

7.4.1 ИПТВ выдерживают в условиях, установленных в п. 7.1, в течение 4 ч.

7.4.2 Средства поверки подготавливают к работе в соответствии с эксплуатационной документацией.

8.1 Внешний осмотр

8.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, правильность маркировки, проверяют комплектность.

При наличии дефектов покрытий, несоответствия комплектности, маркировки определяют возможность дальнейшего применения ИПТВ.

8.1.2 Проверяют наличие паспорта с отметкой ОТК при предъявлении в первичную поверку и свидетельство о предыдущей поверке при предъявлении на периодическую поверку.

8.2 Опробование

8.2.1 Опробование ИПТВ проводят в следующей последовательности:

8.2.1.1 Поверяемый ИПТВ подключают к источнику питания постоянного тока БП 96 и ИРТ 5920 (или АСПТ) по электрической схеме соединений, приведенной на рисунке 8.1.

Примечание. Токовый выход ИПТВ, который не используют, соединяют с клеммой +24 В в БП.

8.2.1.2 Включают источник питания и приборы ИРТ 5920 (или АСПТ) и выдерживают их и ИПТВ во включенном состоянии в течение 30 мин, после чего приборами ИРТ 5920 (или АСПТ) измеряют выходные сигналы ИПТВ, которые должны находиться в пределах от 0 до 5 мА для ИПТВ-056 и от 4 до 20 мА для ИПТВ-206.

8.3 Определение основной абсолютной погрешности измерений температуры

8.3.1 Основную абсолютную погрешность измерений температуры определяют в точках, соответствующих 5, 25, 50, 75, 95% диапазона измерений температуры поверяемого ИПТВ, в следующей последовательности:

8.3.1.1 Устанавливают в термостате температуру, соответствующую поверяемой точке.

8.3.1.2 Первичный преобразователь во влагоизолирующем защитном колпачке помещают в термостат и выдерживают его при заданной температуре в течение 30 мин, после чего прибором ИРТ 5920 (или АСПТ), соединенным с выходом IT ИПТВ, измеряют ток и одновременно температуру в термостате по эталонному термометру ПТСВ-3.

8.3.1.3 Определяют температуру , соответствующую измеренному значению тока, по формуле

где - значение унифицированного выходного сигнала ИПТВ, измеренное по каналу IT, мА;

, - нижний и верхний пределы унифицированного выходного сигнала, мА;

, - нижний и верхний пределы измерений температуры, указанные в таблице 1.1.

8.3.1.4 Рассчитывают абсолютную погрешность измерений температуры по формуле

Значение основной абсолютной погрешности измерений температуры в каждой поверяемой точке не должно превышать соответствующего значения, указанного в таблице 1.1.

8.4 Определение основной абсолютной погрешности измерений относительной влажности

8.4.1 Основную абсолютную погрешность измерений относительной влажности определяют в точках, соответствующих 5 и (или) 10, 25, 50, 75, 95% диапазона измерений относительной влажности поверяемого ИПТВ, в следующей последовательности:

8.4.1.1 Первичный преобразователь без защитного колпачка помещают в рабочую камеру генератора "Родник-2" (или "Родник-4").

8.4.1.2 Устанавливают в рабочей камере генератора "Родник-2" (или "Родник-4") температуру, равную (20 +/- 2) °C.

8.4.1.3 Устанавливают в рабочей камере генератора относительную влажность, соответствующую поверяемой точке.

8.4.1.4 Выдерживают первичный преобразователь в указанных условиях в течение 1 ч и проводят измерения температуры и относительной влажности ИПТВ.

8.4.1.5 Определяют температуру в соответствии с п. 8.3.1.3.

Значение температуры должно соответствовать (20 +/- 2) °C.

8.4.1.6 Определяют относительную влажность, соответствующую значению тока, измеренному прибором ИРТ 5920 (или АСПТ), соединенным с выходной клеммой IB ИПТВ, по формуле

8.4.1.7 Рассчитывают основную абсолютную погрешность измерений относительной влажности по формуле

где - значение относительной влажности, установленное в рабочей камере генератора "Родник-2" (или "Родник-4").

Значение основной абсолютной погрешности измерений относительной влажности в каждой поверяемой точке не должно превышать соответствующего значения, указанного в таблице 1.1.

8.5 Если при проведении поверки будет обнаружено несоответствие ИПТВ требованиям пп. 8.2.1.2, 8.3.1.4, 8.4.1.5, 8.4.1.7, поверку прекращают до выяснения причин и устранения неисправности. После устранения неисправности ИПТВ проводят повторную поверку.

В необходимых случаях допускают, при несоответствии поверяемого ИПТВ требованиям пп. 8.3.1.4 или 8.4.1.7, проводить настройку соответствующих каналов по методике, изложенной в Приложении А. После настройки ИПТВ подлежит повторной поверке в полном объеме, предусмотренном настоящей рекомендацией.

9.1 Результаты поверки оформляют протоколом по форме Приложения Б.

9.2 Положительные результаты поверки ИПТВ оформляют свидетельством о поверке установленной формы по ПР 50.2.006.

9.3 Отрицательные результаты поверки ИПТВ оформляют извещением о непригодности по форме ПР 50.2.006, свидетельство о предыдущей поверке аннулируют, а ИПТВ не допускают к применению.

А.1 Настройку каналов измерений относительной влажности проводят в следующей последовательности:

А.1.1 Первичный преобразователь ИПТВ помещают в рабочую камеру генератора "Родник-2" (или "Родник-4").

А.1.2 Устанавливают температуру в рабочей камере генератора "Родник-2" (или "Родник-4"), равную (20 +/- 2) °C.

А.1.3 Устанавливают в рабочей камере генератора "Родник-2" (или "Родник-4") относительную влажность и выдерживают первичный преобразователь при этой влажности в течение 1 ч.

А.1.4 Снимают крышку измерительного блока, отвернув четыре крепежных винта.

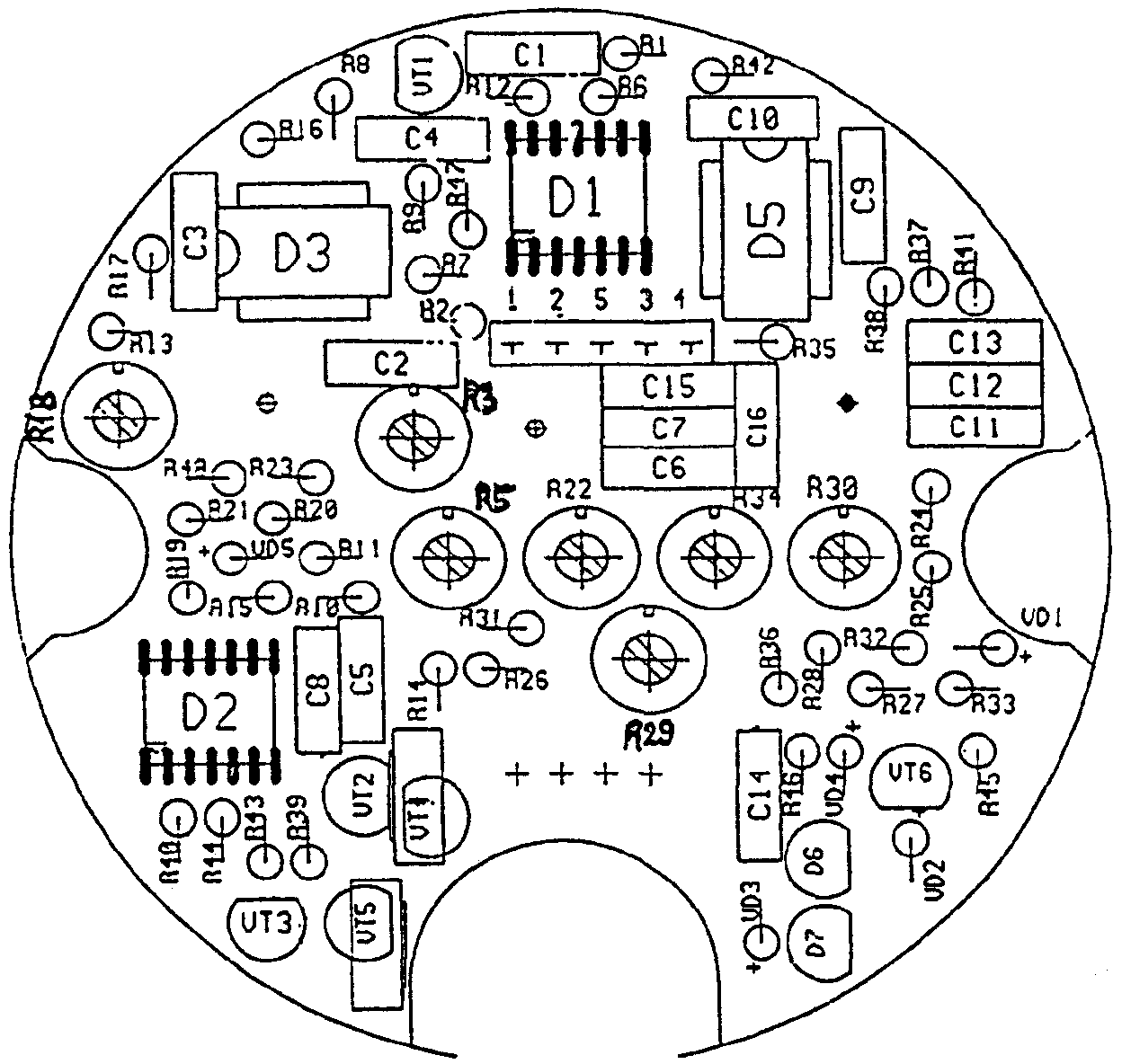

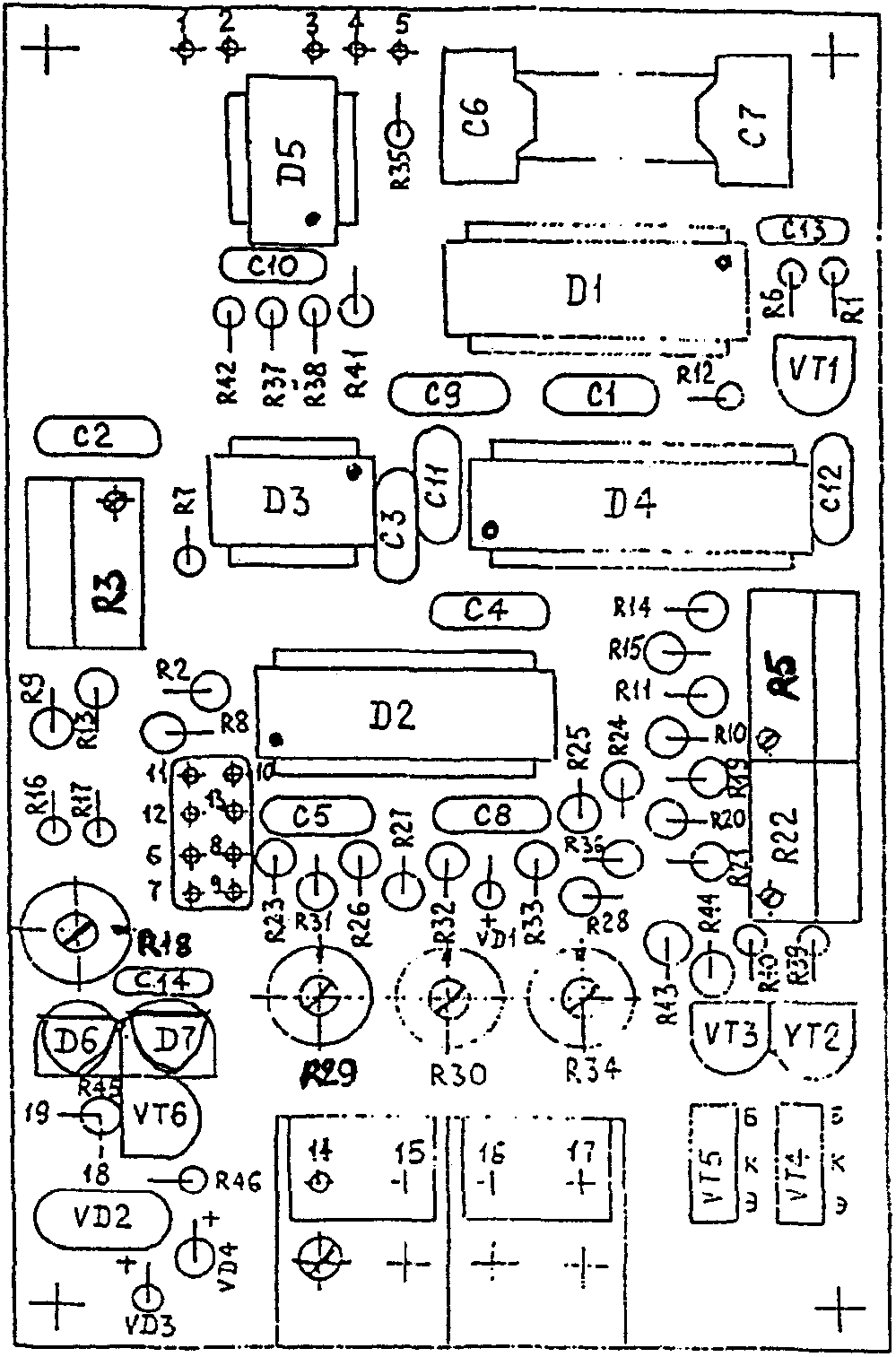

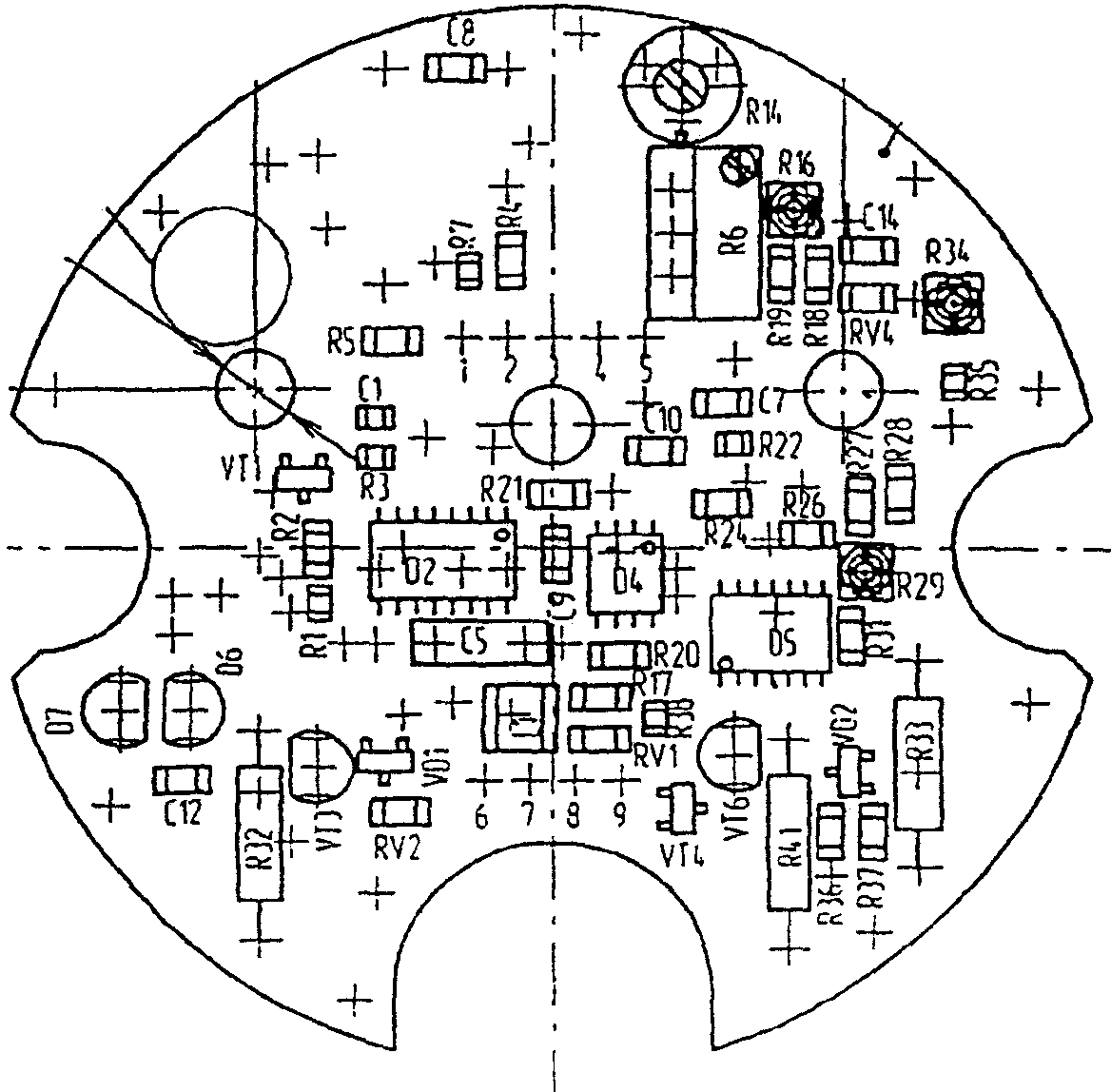

А.1.5 Переменными резисторами R5 (R16 - для ИПТВ-056А, ИПТВ-206А), указанными на рисунках А.1 - А.3, устанавливают показания IB = 1,5 мА (для ИПТВ-056) и IB = 8,8 мА (для ИПТВ-206), соответствующие 30% относительной влажности.

А.1.6 Повторяют операцию по п. А.1.3, установив относительную влажность в рабочей камере генератора "Родник-2" (или "Родник-4") .

А.1.7 Переменными резисторами R22 (R29 - для ИПТВ-056А, ИПТВ-206А), указанными на рисунках А.1 - А.3, устанавливают показания IB = 4,75 мА (для ИПТВ-056) и IB = 19,20 мА (для ИПТВ-206), соответствующие 95% относительной влажности.

А.2 Настройку канала измерений температуры проводят в следующей последовательности:

А.2.1 Устанавливают в термостате температуру, соответствующую 5% диапазона измерений температуры.

А.2.2 Первичный преобразователь в защитном колпачке помещают в термостат и выдерживают его при заданной температуре в течение 30 мин, после чего прибором ИРТ 5920 (или АСПТ), соединенным с выходом IT ИПТВ, измеряют ток и температуру термометром эталонным ПТСВ-3.

А.2.3 Переменным резистором R3 (R6 - для ИПТВ-056А, ИПТВ-206А) устанавливают показание IT, соответствующее заданной температуре, которое рассчитывают по формуле

где - температура, установленная в термостате, °C;

, - нижний и верхний пределы унифицированного выходного сигнала, мА;

, - нижний и верхний пределы измерений температуры, указанные в таблице 1.1.

А.2.4 Устанавливают в термостате температуру, соответствующую 95% диапазона измерений, и повторяют операцию по п. А.2.2.

А.2.5 Переменным резистором R18 (R14 - для ИПТВ-056А, ИПТВ-206А) устанавливают показание IT, соответствующее заданной температуре, которое рассчитывают по формуле (А.1).
