"МИ 2524-99. Рекомендация. Государственная система обеспечения единства измерений. Реографы, реоплетизмографы, реопреобразователи и реоанализаторы. Методика поверки"
(утв. ВНИИОФИ 19.03.1999)

Настоящая рекомендация распространяется на одноканальные и многоканальные реографы, реоплетизмографы, реопреобразователи и реоанализаторы (далее - реоприборы), используемые в диагностических целях и проводящие измерения как двухэлектродным (биполярным), так и четырехэлектродным (тетраполярным) методами с синхронной записью электрокардиосигнала (ЭКГ) или без нее, отечественного и зарубежного производства и устанавливает методику их первичной и периодической поверок на местах применения или (и) в стационарных условиях.

Межповерочный интервал указан в эксплуатационной документации (ЭД) на реоприбор, но он должен быть не более одного года.

1.1. При проведении поверки выполняют операции, указанные в таблице 1.

--------------------------------

<*> Операцию проводят при наличии внутреннего калибратора.

<**> Операции проводят только при поверке реоприборов, осуществляющих дифференцирование объемной реограммы и регистрацию дифреограммы.

<***> Операцию проводят только при поверке реоприборов, у которых предусмотрен режим анализа реосигналов.

2.1. При проведении поверки применяют средства поверки, указанные в таблице 2.

Примечания к таблице 2

1. Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства, обеспечивающие воспроизведение сигналов и измерения их параметров с требуемой точностью.

2. Средства поз. 6, 7 применяют только при поверке реоприборов с выводом реограмм на бумажный носитель.

3. Средство поз. 5 применяют только при поверке реоприборов, регистрирующих реограмму (дифреограмму) с синхронной записью ЭКГ.

3.1. При проведении поверки соблюдают следующие условия:

- температура окружающего воздуха (20 +/- 5) °C;

- атмосферное давление (840 - 1067) гПа;

- относительная влажность (65 +/- 15)%;

- напряжение питающей сети (220 +/- 4,4) В;

- частота питающей сети (50 +/- 0,5) Гц;

- на рабочем месте сетевые цепи для исключения электромагнитных помех разносят от входных цепей реоприбора на расстояние не менее одного метра;

- вблизи рабочего места обеспечивают отсутствие источников электромагнитных помех.

3.2. Перед проведением поверки выполняют следующие подготовительные работы:

- проверяют на средствах поверки наличие отметок об их поверке;

- знакомятся с ЭД реоприбора и уточняют особенности его функционирования с точки зрения, как осуществляется регистрация реосигнала - с синхронной записью ЭКГ или без нее и по какому отведению проводится синхронная запись ЭКГ;

- готовят к работе поверяемый реоприбор и средства поверки согласно их ЭД.

4.1. Внешний осмотр

При проведении внешнего осмотра реоприбора проверяют:

- наличие ЭД (формуляра (паспорта), руководства (инструкции) по эксплуатации, методики поверки или совмещенного документа) на поверяемый реоприбор;

- соответствие комплектности ЭД;

- отсутствие механических повреждений, влияющих на его работоспособность;

- наличие и прочность крепления органов управления и коммутации; четкость фиксации их положений, плавность вращения ручек органов регулировки, наличие предохранителей;

- состояние лакокрасочных покрытий и четкость маркировки.

Примечание. Допускается проводить поверку реоприбора без запасных частей и принадлежностей, не влияющих на его работоспособность и на результаты поверки.

4.2. Опробование

При опробовании проводят:

4.2.1. Проверку действия органов управления и индикации в соответствии с ЭД на реоприбор.

4.2.2. Проверку работоспособности измерительных каналов (для самопишущих реоприборов дополнительно проверяют работоспособность привода носителя записи) в соответствии с ЭД на реоприбор.

4.2.3. Проверку возможности калибровки реоприбора по встроенному калибратору и/или возможности калибровки тракта передачи сигнала (при наличии) в соответствии с ЭД на реоприбор.

4.2.4. Проверку работоспособности устройства контроля электродов (при наличии) в соответствии с ЭД на реоприбор.

При невыполнении любого требования пп. 4.1, 4.2 дальнейшую поверку прекращают. На реоприбор выдают извещение о непригодности в соответствии с ПР 50.2.006.

4.3. Определение метрологических характеристик

Сущность определения метрологических характеристик реоприбора сводится к сравнению формы и амплитудно-временных параметров нормированного испытательного реосигнала (см. рисунок 3), подаваемого с выхода преобразователя напряжение-сопротивление ПНС-ГФ, управляемого генератором функциональным ГФ-05, на входы реоприбора, с формой и амплитудно-временными параметрами записи (изображения) этого сигнала на выходах реоприбора.

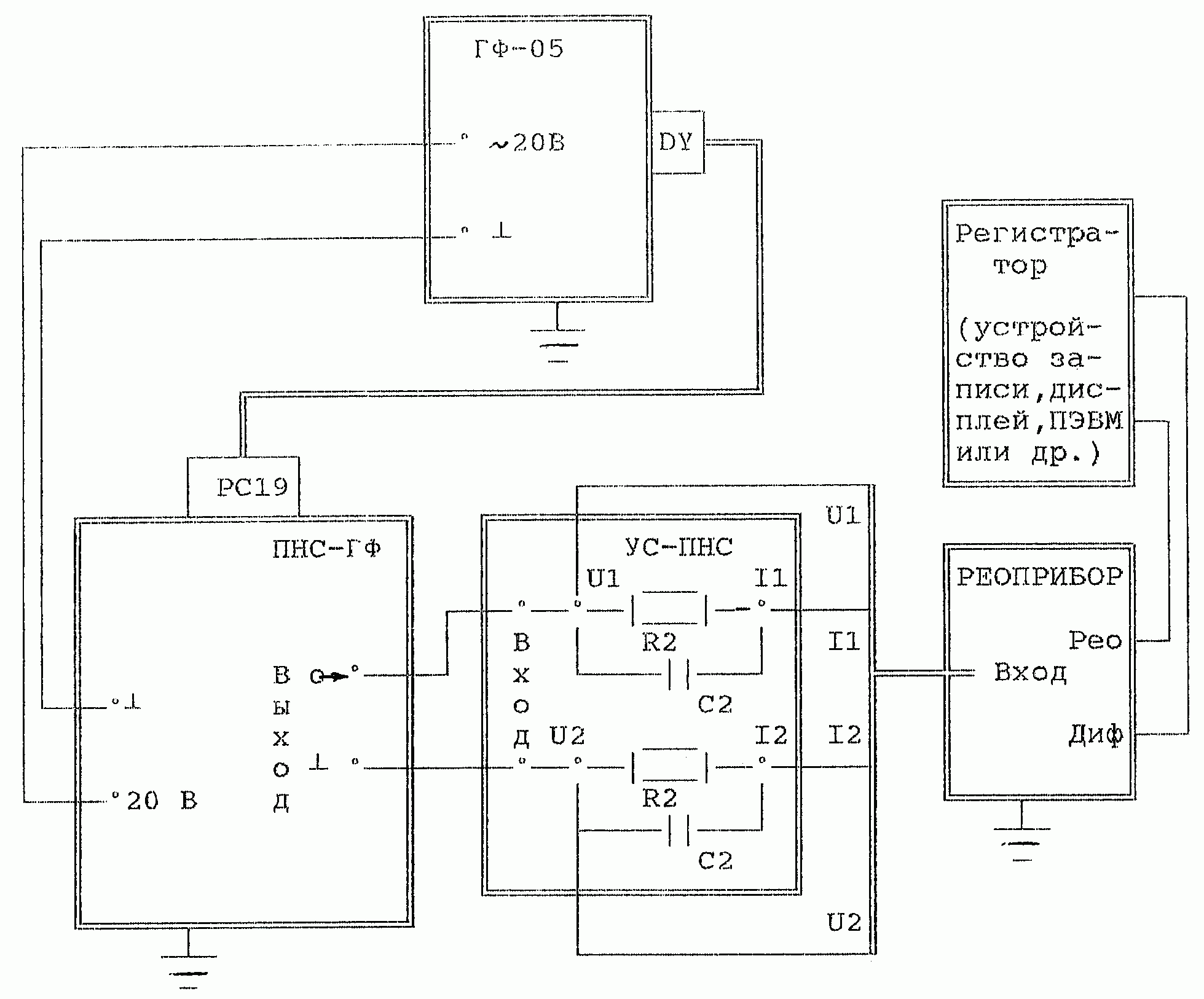

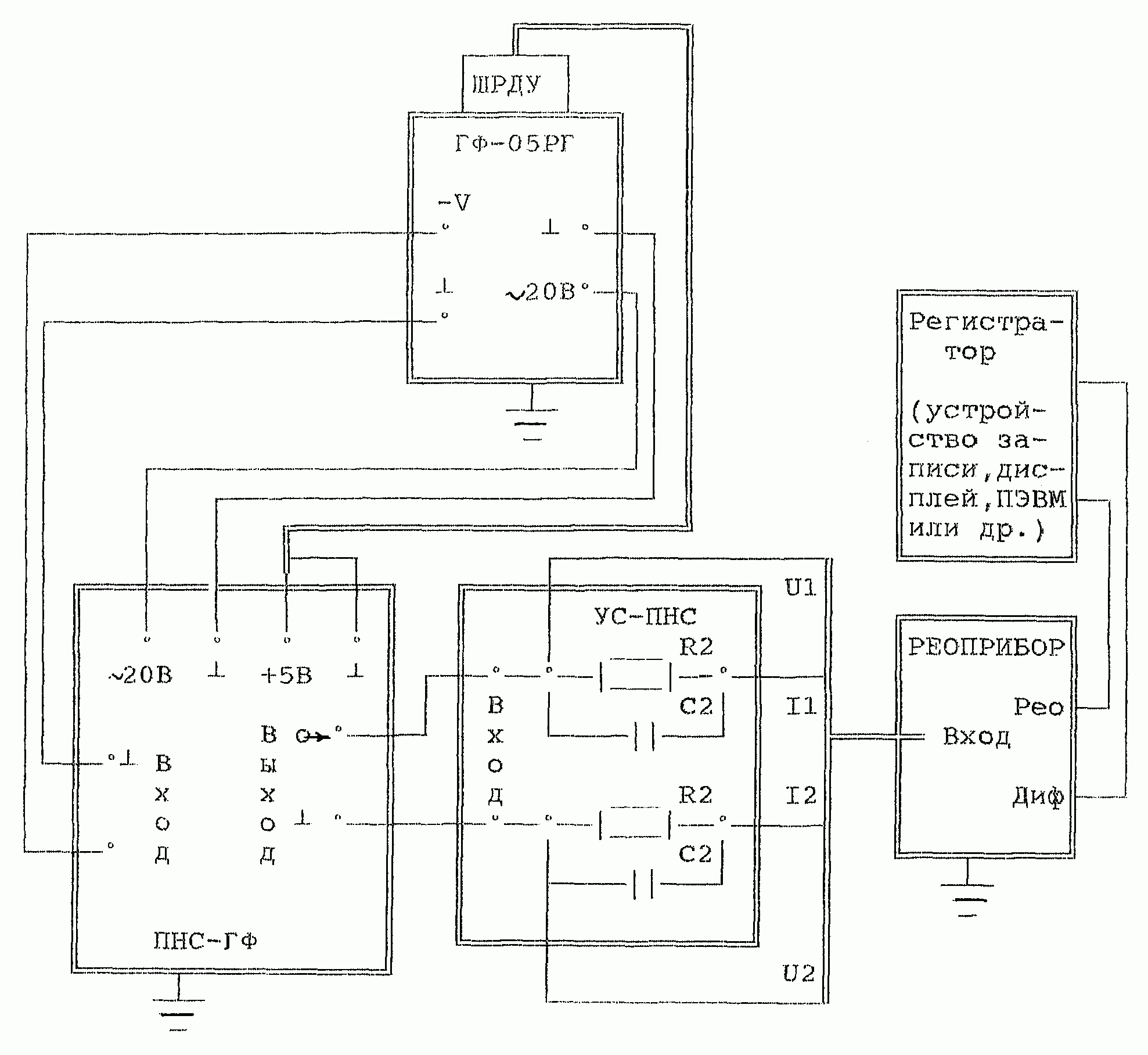

Соединяют поверяемый реоприбор (у многоканальных реоприборов - один канал; для остальных каналов должны быть обеспечены режимы их работы согласно ЭД), генератор функциональный ГФ-05 и ПНС-ГФ согласно рисунку 1, обеспечивая качество заземления и защиту мест контактных соединений от воздействия помех.

Пояснения к рисунку: УС-ПНС - устройство согласования ПНС-ГФ; R2 = 82 Ом +/- 10%; C2 = 1/6, 28 * f * R2 +/- 20%, где f - частота зондирующего тока реоприбора.

Регистратор - устройство записи или отображения (в качестве регистратора в зависимости от типа реоприбора у различных пользователей могут применяться соединенные с реоприбором электрокардиограф, минограф, персональный компьютер или входящие в состав реоприбора дисплей, принтер и т.д.).

ВНИМАНИЕ! Гнезда в парах гнезд "20 В", и "Выход" ПНС-ГФ изолированы, поэтому их соединение вместе запрещено.

Примечания

1. При поверке реоприборов, проводящих измерения двухэлектродным (биполярным) методом, электродные отведения U1 и U2 кабеля отведений реоприбора соединяют соответственно с гнездами U1 и U2 устройства согласования УС-ПНС (рисунок 1). При поверке реоприборов, производящих измерения четырехэлектродным (тетраполярным) методом, электродные отведения Ul, U2, I1, I2 кабеля отведений реоприбора соединяют с одноименными гнездами устройства согласования УС-ПНС.

2. При поверке реоприборов, регистрирующих реограмму (дифреограмму) с синхронной записью ЭКГ, соединяют приборы согласно рисунку 2, используя два генератора ГФ-05 (ГФ-05 N 1 - служит для воспроизведения испытательного ЭКГ-сигнала и является ведущим по отношению к генератору ГФ-05 N 2; а ГФ-05 N 2 - служит для воспроизведения электрического сигнала, пропорционального реосигналу, управляющему преобразователем напряжение-сопротивление ПНС-ГФ).

3. При использовании преобразователя напряжение-сопротивление ПНС-ГФ выпуска до ноября 1998 г. соединение приборов производят согласно рисунку А.1 (или рисунку А.2 - см. п. 2 примечания) Приложения А.

В адаптер генератора ГФ-05 (рисунок 1) устанавливают ПЗУ "РГ-1МИ" с испытательным реосигналом "РГ-1". Формы объемной и дифференциальной реограмм указанного сигнала приведены на рисунке 3 (б, в), а значения их параметров - в таблицах 3, 4.

Примечание. При поверке реоприборов с синхронной записью ЭКГ в адаптер генератора ГФ-05 N 1 устанавливают ПЗУ "ЧСС/РГ-1д" с испытательным ЭКГ-сигналом "ЧСС", а в адаптер генератора ГФ-05 N 2 - ПЗУ "РГ-1МИ" с испытательным реосигналом "РГ-1". Форма реосигнала "РГ-1" и испытательного ЭКГ-сигнала "ЧСС" и их основные элементы приведены на рисунке 3 (а, б, в).

1-й режим. На ПНС-ГФ устанавливают Ro = 10 Ом; .

--------------------------------

<*> Относится только к реоприборам, регистрирующим реосигналы с синхронизацией по ЭКГ.

2-й режим. На ПНС-ГФ устанавливают Ro = 20 Ом; .

Примечания

1. Перечень отмеченных знаком (*) параметров, выдаваемых на выход реоприбора, определяется его функциональным назначением и алгоритмом работы конкретного типа, реоанализатора (реоприбора с цифровым выходом). При поверке конкретного типа реоприбора выбор подлежащих проверке параметров осуществляют в соответствии с ЭД на поверяемый реоприбор. Поэтому полный их перечень приведен для сведения.

2. В скобках приведены допускаемые значения амплитудно-временных параметров реосигнала на выходе реоприбора, в мм, применительно к комплексу "Реограф 4РГ-2М - электрокардиограф ЭК1Т-03М2" при установке на электрокардиографе чувствительности - 5 мм/мВ и скорости записи - 25 мм/с. Применительно к другим комплексам амплитудно-временные параметры, в мм, рассчитывают с учетом общей чувствительности и скорости записи комплекса по формулам (2) - (4).

Включают генератор ГФ-05 и реоприбор в сеть питания и прогревают их в течение времени, указанного в ЭД на соответствующий прибор.

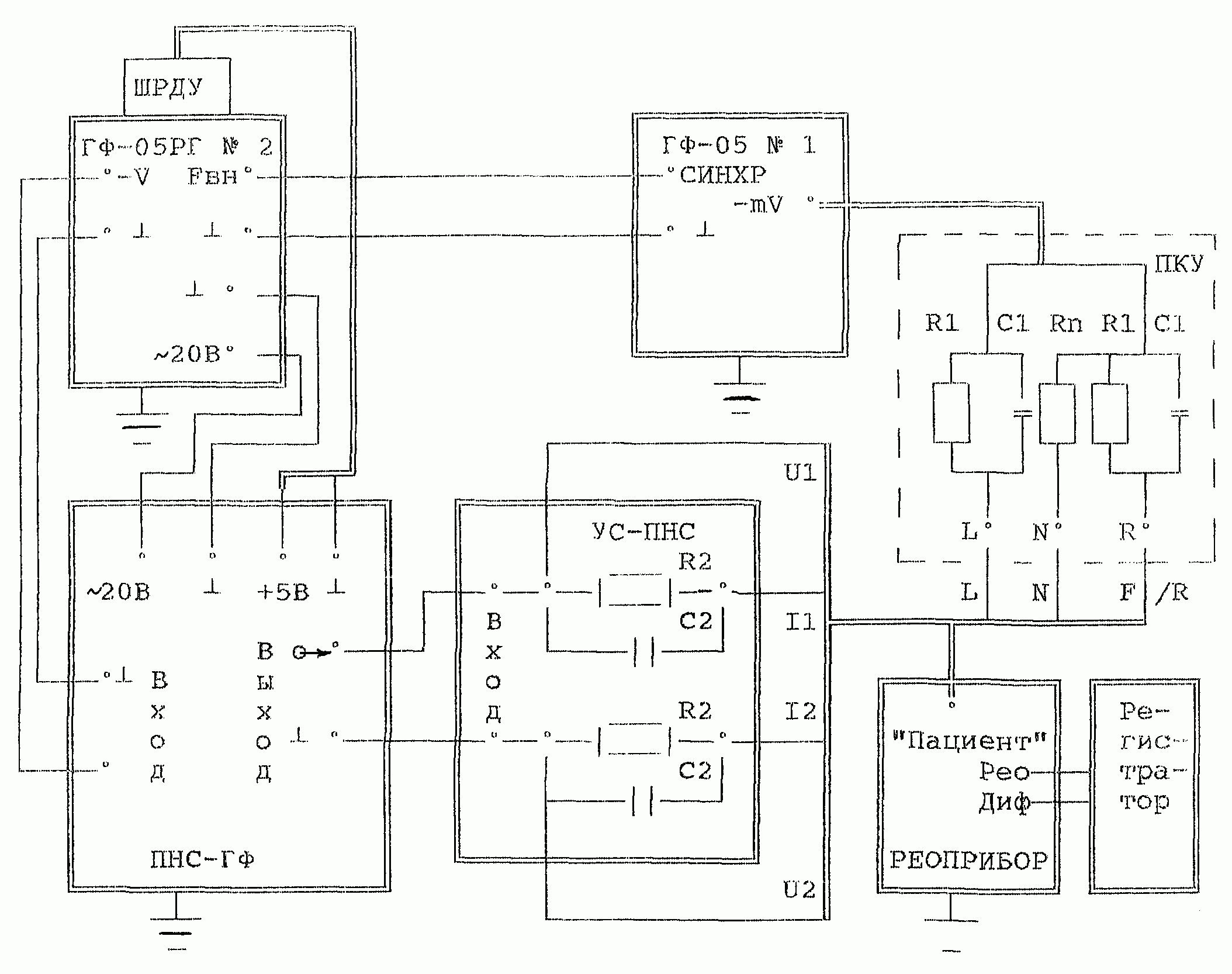

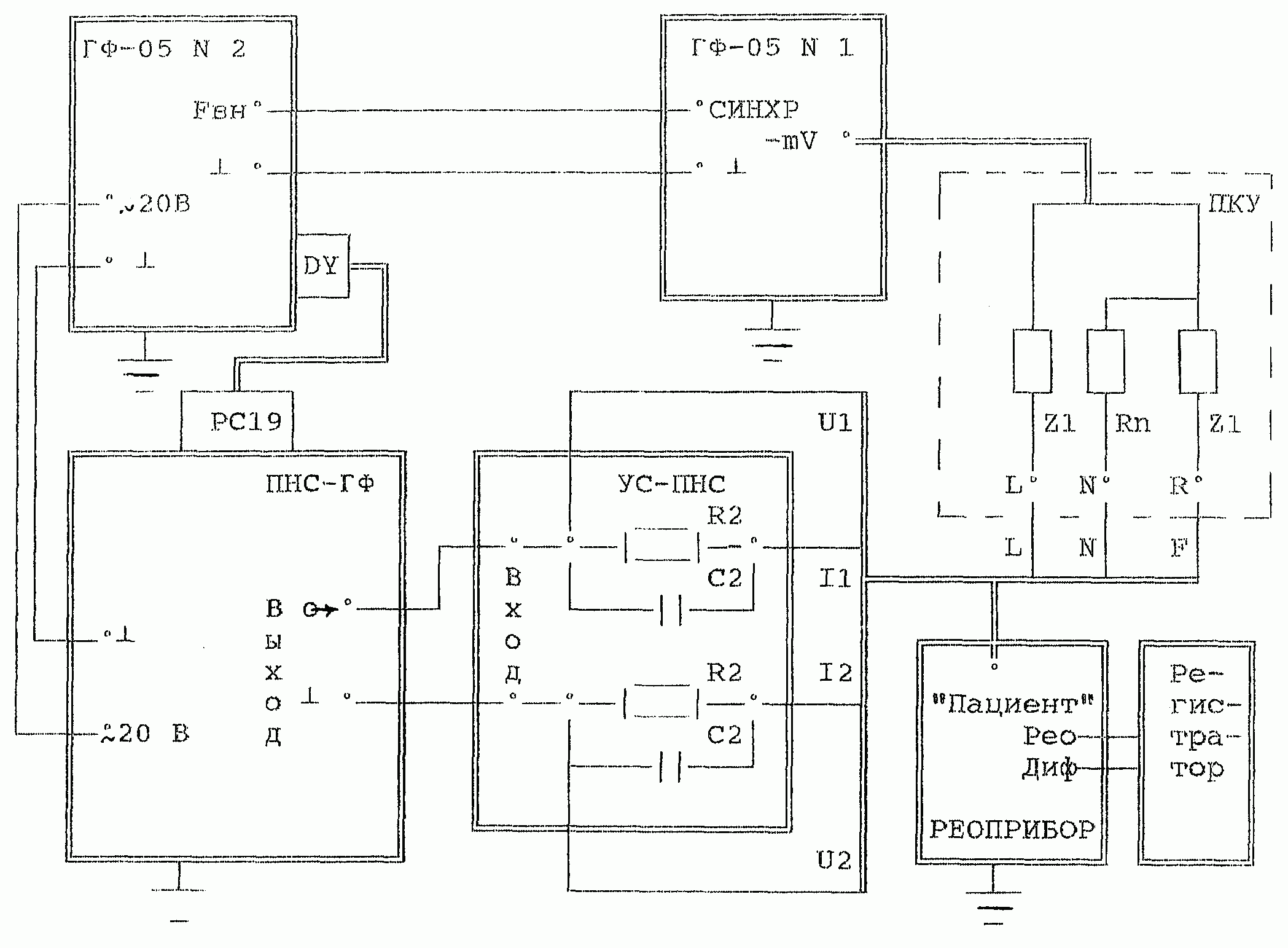

Пояснения к рисунку: ПКУ - поверочное коммутационное устройство ПКУ-ЭКГ (Z1 - параллельно соединенные R1 = 51 кОм +/- 5% и C1 = 47 нФ +/- 10%, Rn = 100 Ом +/- 5%).

ВНИМАНИЕ! Гнезда в парах гнезд "20 В", и "Выход" ПНС-ГФ изолированы, поэтому их соединение вместе запрещено.

4.3.1. Определение идентичности формы сигнала и измерения реперных значений его амплитудно-временных параметров

Подготавливают реоприбор к регистрации (записи) реосигнала в соответствии с ЭД.

На регистраторе реоприбора устанавливают значения чувствительности и скорости записи, при который можно получить четкое изображение реограммы (дифреограммы) (например, при поверке реографа типа 4РГ-2М, использующего в качестве регистратора электрокардиограф любого типа, на электрокардиографе устанавливают чувствительность - 5 мм/мВ, скорость записи - 25 мм/с).

Примечание. При поверке реоанализаторов осуществляют проверку правильности работы реоприбора при вводе следующих исходных данных пациента: рост - 160 см; вес - 60 кг; артериальное давление: Сад - 120 мм рт. ст., Дад - 80 мм рт. ст.; расстояние между электродами - 30 см; удельное сопротивление крови РО 150 Ом/см.

Устанавливают органы управления генератора ГФ-05 и ПНС-ГФ в следующее положение:

Ro, Ом и , Ом - устанавливают значения, указанные в для соответствующего режима поверки.

Примечания

1. При поверке реоприборов с синхронной записью ЭКГ органы управления генераторов ГФ-05 устанавливают в следующее положение:

2. При использовании для поверки преобразователей напряжение-сопротивление ПНС-ГФ выпуска до 1998 года установку на нем требуемых значений переменной составляющей сопротивления производят с помощью переключателей ", Ом" на ПНС-ГФ и "РАЗМАХ СИГН., V, mV" на генераторе ГФ-05 исходя из формулы

где - требуемое значение переменной составляющей сопротивления, Ом;

- значение , соответствующее нажатому положению кнопки переключателя "" ( - 0,05; 0,5; 1,0 или 10 Ом);

Uр - значение размаха напряжения выходного сигнала генератора ГФ-05, соответствующее нажатому положению кнопок переключателя "РАЗМАХ СИГН., V, mV" (размаху управляющего напряжения преобразователя - 1,0; 1,5; 2,0; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0; 9,0 или 10,0 В).

Например, для установки необходимо нажать кнопку "0,5" переключателя ", Ом" на ПНС-ГФ и кнопку "5,0" переключателя "РАЗМАХ СИГН., V, mV" на генераторе ГФ-05.

На реоприборе поочередно во всех каналах проводят запись (регистрацию) 5 - 10 периодов испытательного реосигнала.

Примечание. При поверке реоприборов с синхронной записью ЭКГ перед началом воспроизведения сигналов в обязательном порядке проводят синхронизацию генераторов ГФ-05 N 1 с ПЗУ "ЧСС/РГ-1д" и ГФ-05 N 2 с ПЗУ "РГ-1МИ" следующим образом:

а) на обоих генераторах нажимают кнопки "A", "B" и "C";

б) отжимают все кнопки переключателя ЧАСТОТА на обоих генераторах;

в) на обоих генераторах нажимают и отпускают кнопку "СБР";

г) ГФ-05 N 1 отжимают кнопки "B" и "C", кнопку "A" нажимают; устанавливают РАЗМАХ СИГН. - 2 В;

д) на ГФ-05 N 2 отжимают кнопки "A", "B", "C";

е) на ГФ-05 N 1 нажимают кнопки "10" и "1:10" переключателя ЧАСТОТА (на ГФ-05 N 2 все кнопки переключателя отжаты).

Проводят идентификацию сигналов на основе сравнения формы сигнала на записи (изображении) с формой сигнала "РГ-1", приведенной на рисунке 3.

В случае когда полярность реосигнала, регистрированного на выходе поверяемого прибора, противоположна полярности реосигнала, изображенного на рисунке 3, нажимают на генераторе ГФ-05 с ПЗУ "РГ-1МИ" кнопки "A" и "B". При этом полярность реосигнала на выходе поверяемого реоприбора должна соответствовать полярности реосигнала, изображенного на рисунке 3.

Примечание. При периодической поверке на основании решения главного метролога и (или) руководителя юридического лица допускается проводить поверку только по тем каналам и режимам работы реоприбора, которые используют для измерений реосигналов в данном конкретном медицинском учреждении. Соответствующую запись об этом за подписью руководителя или главного метролога медицинского учреждения делают в ЭД.

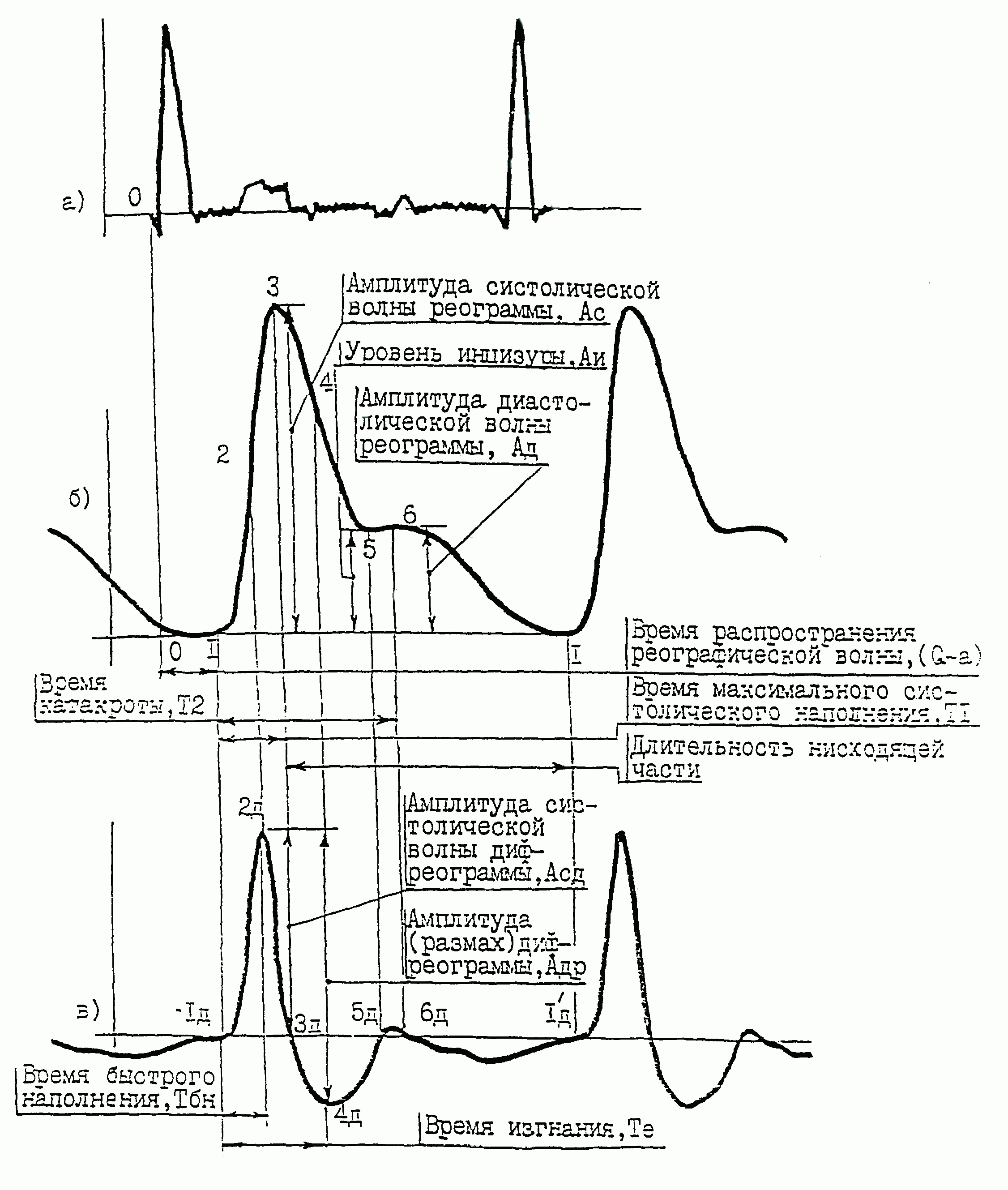

В соответствии с рисунком 3 на записи (изображении) выделяют один фрагмент сигнала и проверяют наличие и идентичность всех характерных точек (с 1 по 6 - на объемной реограмме; с 1д по 6д - на дифреограмме).

Проводят измерения реперных значений амплитудно-временных параметров реосигнала "вручную" на бумажном носителе записи при поверке самопишущих реоприборов или в соответствии с ЭД при поверке автоматизированных реоприборов по показаниям на индикаторах, табло, дисплее и т.п.

Примечание. Перечень измеряемых амплитудно-временных параметров в автоматизированных реоприборах определяется алгоритмом их работы, измеренные их значения отображаются на устройстве отображения и (или) выдаются на печать.

ВНИМАНИЕ! В 1 режиме (см. таблицу 3) поверки проводят только проверку наличия записи (изображения) сигнала на выходе реоприбора (амплитудные и временные параметры в таблице 3 приведены для сведения). Измерения амплитудных и временных параметров реосигнала на записях проводят во 2 режиме поверки в соответствии с таблицей 4.

Измерения значений амплитудно-временных параметров при поверке самопишущих реоприборов проводят путем измерений линейных размеров, мм, на записях реосигнала:

на объемной реограмме:

по горизонтали - линейные размеры Li между точками 1 - 3; 1 - 6 и 3 - 1', соответствующие: времени максимального систолического наполнения Т1 (тт. 1 - 3); времени катакроты Т2 (тт. 1 - 6) и длительности нисходящей части (тт. 3 - 1');

по вертикали - линейные размеры hi между точками 1 - 3; 1 - 6; 1 - 5, соответствующие: амплитуде систолической волны Ас (тт. 1 - 3); амплитуде диастолической волны: Ад (тт. 1 - 6) и уровню инцизуры Аи (тт. 1 - 5);

на дифреограмме:

по горизонтали - линейные размеры Liд между точками 1д - 2д; 1д - 4д, соответствующие: времени быстрого кровенаполнения Тбн (тт. 1д - 2д); времени изгнания Те (тт. 1д - 4д);

по вертикали - линейные размеры hiд между точками 1д - 2д; 2д - 4д, соответствующие: амплитуде систолической волны дифреограммы Асд (тт. 1д - 2д); амплитуде дифреограммы Адф (тт. 2д - 4д).

Проводят определение временных параметров Ti, в мс, по формуле

где V - установленное значение скорости движения носителя, записи (развертки), мм/с.

Проводят определение амплитудных параметров реограммы Ai, Ом, и /или/ дифреограммы Aiд, Ом/с, соответственно по формуле

где S - установленное значение чувствительности (коэффициента преобразования), мм/Ом - для объемной реограммы; мм.с/Ом - для дифреограммы.

Примечание. Для некоторых типов реоприборов, использующих для записи реосигнала электрокардиограф или другой регистратор, в ЭД на реоприбор не приводят устанавливаемые значения чувствительности S, мм/Ом (мм.с/Ом), комплекса, образованного реоприбором и записывающим устройством. Для них в ЭД на реоприбор следует найти значения:

- коэффициента преобразования переменной составляющей полного электрического сопротивления K пр, В/Ом, (при регистрации объемной реограммы) и/или В.с/Ом (при регистрации дифреограммы);

- коэффициента ослабления делителей реоприбора K осл.д (для согласования выхода реопреобразователя со входом записывающего устройства), безразмерная величина (например, 1/25).

Расчет установленного значения чувствительности S, мм/Ом (мм.с/Ом) в этих случаях проводят по формуле

где K пр - коэффициент преобразования реоприбора, В/Ом (В.с/Ом);

K осл.д - коэффициент ослабления делителей реоприбора;

S рег - установленное значение чувствительности регистратора (электрокардиографа), мм/мВ;

1000 - коэффициент перевода размерности "B" на "мВ".

Пример расчета чувствительности комплекса "Реограф 4РГ-2М с регистратором ЭК1Т-03М2":

K пр = 0,5 В/Ом - для объемной реограммы (паспортные данные);

K пр = 0,5 В.с/Ом - для дифреограммы (паспортные данные);

K осл.д = 1/25 = 0,04 (паспортные данные);

S рег = 5 мм/мВ.

Тогда:

Результаты измерений реперных значений амплитудно-временных параметров сравнивают с данными, приведенными в таблице 4.

Результаты считаются удовлетворительными, если полученные значения находятся в пределах, указанных в графах "мин" и "макс" таблицы 4.

Для реоплетизмографов с диапазоном измерений переменной составляющей сопротивления от 0,1 до 10 Ом проводят дополнительные измерения реперных значений амплитудно-временных параметров плетизмограммы при установке на ПНС-ГФ значений Ro и в соответствии с таблицей 5. Форму сигнала на выходе реоплетизмографа сравнивают с рисунком 3, а измеренные параметры - с данными, приведенными в таблице 5.

На ПНС-ГФ устанавливают Ro = 200 Ом; .

4.3.2. Определение погрешности измерений импеданса (базового сопротивления)

Определение погрешности измерений импеданса (базового сопротивления) проводят в каждом канале реоприбора во всех режимах записи, указанных в таблицах 3, 4 (и 5 - при поверке реоплетизмографов), путем сравнения измеренных значений импеданса с данными, приведенными в строке 1 соответствующей таблицы, а также с устанавливаемыми на ПНС-ГФ другими значениями Ro, равными 50; 100; 200 и 500 Ом, при неизменном установленном значении .

Если измеренные значения импеданса (базового сопротивления) находятся в пределах, указанных в таблицах 3 - 5 значений (в графах "мин" и "макс"), то делают заключение, что относительная погрешность измерений импеданса находится в пределах 10%.

В зависимости от типа реоприбора и его технических данных, приведенных в ЭД, определяют абсолютную или относительную погрешность измерений импеданса (базового сопротивления).

Абсолютную погрешность измерения импеданса (базового сопротивления), , в Ом, определяют по формуле

где Ro изм - измеренное значение импеданса (базового сопротивления), Ом; Ro изм = (Ro1 + Ro2 + Ro3)/3; Ro1, Ro2, Ro3 - показания прибора по трем отсчетам;

Ro уст - установленное на ПНС-ГФ значение Ro, Ом.

Полученное значение абсолютной погрешности сравнивают с допускаемой погрешностью, приведенной в ЭД на поверяемый прибор.

Относительную погрешность измерений импеданса (базового сопротивления), , в %, определяют по формуле

Если определенные значения абсолютной или относительной погрешности не превышают значений, приведенных в ЭД на поверяемый прибор, то реоприбор признается годным.

4.3.3. Определение относительной погрешности калибровочного сигнала

Определение относительной погрешности калибровочного сигнала проводят (при наличии внутреннего калибратора) в каждом канале реоприбора путем сравнения на записи (изображении) измеренного значения размаха линейного размера калибровочного сигнала самого прибора и измеренного значения линейного размера размаха прямоугольного импульса, подаваемого с выхода ПНС-ГФ.

Последовательно проводят запись сначала калибровочного сигнала от реоприбора, затем последовательность прямоугольных импульсов с выхода ПНС-ГФ согласно схеме, приведенной на рисунке 1, при установке органов управления генератора ГФ-05 и ПНС-ГФ в следующие положения:

на ГФ-05: Вид сигнала - нажаты кнопки "B" и ;

ЧАСТОТА, Hz - нажаты кнопки "10" и "1:10" (1 Гц);

РАЗМАХ СИГН - безразлично (при применении преобразователя ПНС-ГФ выпуска после ноября 1998 г.) или в соответствии с примечанием (при применении преобразователя ПНС-ГФ выпуска до ноября 1998 г.);

на ПНС-ГФ: Ro = 20 Ом и - равное значению калибровочного сигнала (Rk) реоприбора (0,05 или/и 0,1 Ом).

Примечание. Установку размаха внешнего сигнала, равного размаху калибровочного сигнала, при применении преобразователей ПНС-ГФ выпуска до ноября 1998 г. производят выбором нажимаемых кнопок переключателя ", Ом" на ПНС-ГФ и "РАЗМАХ СИГН.V, mV" на ГФ-05 в соответствии с формулой (1).

Относительную погрешность калибровочного сигнала, , в процентах, для каждого значения калибровочного сигнала определяют по формуле

где hk - линейный размер размаха калибровочного сигнала на записи, мм; hk = (hk1 + hk2 + hk3)/3; hk1, hk2, hk3 - линейные размеры размаха калибровочного сигнала по трем отсчетам;

hвн - линейный размер размаха внешнего сигнала от ПНС-ГФ, мм.

Если значение относительной погрешности калибровочного сигнала не превышает 5% или значения, приведенного в ЭД на поверяемый прибор, то реоприбор признают годным но данному параметру.

4.3.4. Определение относительной погрешности измерений амплитудных параметров объемной реограммы

Определение относительной погрешности измерений амплитудных параметров объемной реограммы проводят в каждом канале в режиме записи реосигнала, указанного в таблице 4 (для реоплетизмографов - дополнительно в таблице 5), путем сравнения измеренных значений амплитудных параметров объемной реограммы с данными, приведенными в таблице 4 (5).

Если измеренные значения амплитудных параметров находятся в пределах, указанных в таблице 4 (5) (см. графы "мин", "макс"), то делают заключение, что относительная погрешность измерений амплитудных параметров находится в пределах 15%.

Определение значения относительной погрешности измерений амплитудных параметров , в процентах, проводят по формуле

где Ai изм и Ai ном - соответственно измеренное и номинальное значения соответствующих амплитудных параметров, Ом;

Ai изм = (Ai1 + Ai2 + Ai3)/3; Ai1, Ai2, Ai3 - значения соответствующих амплитудных параметров по трем отсчетам.

Если полученное значение относительной погрешности не превышает значений, приведенных в ЭД, то реоприбор признают годным.

4.3.5. Определение относительной погрешности измерений временных параметров объемной реограммы

Определение относительной погрешности измерения временных параметров объемной реограммы проводят в каждом канале в режиме записи реосигнала, указанного в таблице 4 (5), путем сравнения измеренных значений временных параметров с данными, приведенными в графах "мин", "макс" таблицы 4 (5).

Если измеренные значения интервалов времени находятся в пределах, указанных в таблице 4 (5), то делают заключение, что относительная погрешность измерений временных параметров находится в пределах 10%.

Определение значения относительной погрешности измерений временных параметров , в процентах, проводят по формуле

где Ti изм и Ti ном - соответственно измеренное и номинальное значения временных параметров объемной реограммы, мс.

Ti изм = (Ti1 + Ti2 + Ti3)/3; Ti1, Ti2, Ti3 - значения соответствующих временных параметров по трем отсчетам.

Если полученное значение относительной погрешности не превышает значений, приведенных в ЭД, то реоприбор признают годным.

4.3.6. Определение относительной погрешности измерений амплитудных параметров дифреограммы

Определение относительной погрешности измерений амплитудных параметров дифреограммы проводят во всех каналах реоприборов, осуществляющих преобразование входного сигнала в дифреограмму, путем сравнения измеренных значений амплитудных параметров дифреограммы с данными, приведенными в таблице 4.

Если измеренные значения амплитудных параметров дифреограммы находятся в пределах, указанных в таблице 4 (см. графы "мин", "макс"), то делают заключение, что относительная погрешность измерений амплитудных параметров дифреограммы не превышает 15%.

Определение значения относительной погрешности измерений амплитудных параметров дифреограммы , в процентах, проводят по формуле

где Адi изм и Адi ном - соответственно измеренное и номинальное значения соответствующих амплитудных параметров дифреограммы, Ом/с; Адi изм = (Аi1 + Адi2 + Адi3)/3; Адi1, Адi2, Адi3 - значения соответствующих амплитудных параметров дифреограммы по трем отсчетам.

Если полученное значение относительной погрешности не превышает значений, приведенных в ЭД, то реоприбор признают годным.

4.3.7. Определение относительной погрешности измерений временных параметров дифреограммы

Определение относительной погрешности измерений временных параметров дифреограммы проводят в каждом канале в режиме записи реосигнала, указанного в таблице 4, путем сравнения измеренных значений временных параметров с данными, приведенными в графах "мин", "макс" таблицы 4.

Если измеренные значения интервалов времени находятся в пределах, указанных в таблице 4, то делают заключение, что относительная погрешность измерения временных параметров находится в пределах 15%.

Определение значения относительной погрешности измерений временных параметров дифреограммы , в процентах, проводят по формуле

где Тдi изм и Тдi ном - соответственно измеренное и номинальное значения временных параметров дифреограммы, мс; Тдi изм = (Тдi1 + Тдi2 + Тдi3)/3; Тдi1, Тдi2, Тдi3 - значения соответствующих временных параметров дифреограммы по трем отсчетам.

Если полученное значение относительной погрешности не превышает значений, приведенных в ЭД, то реоприбор признают годным.

4.3.8. Определение уровня шумов, приведенного ко входу

Определение уровня шумов, приведенного ко входу реографического усилителя, проводят путем регистрации последовательности прямоугольных импульсов с амплитудой, равной установленному в ЭД на реоприбор допустимому уровню шумов. Для этого на ПНС-ГФ устанавливают значение Ro = 10 Ом, (при применении ПНС-ГФ выпуска после ноября 1998 г. на ГФ-05 нажаты кнопки: вид сигнала - "А"; "ЧАСТОТА, Hz" - "10" и 1:10"; "РАЗМАХ СИГН V, mV" - безразлично; на ПНС-ГФ нажата кнопка "0,05" переключателя ", ОМ"; при применении ПНС-ГФ выпуска до 1998 г. установку производят согласно формуле (1)).

На записи (на устройстве отображения) определяют наличие изображения последовательности прямоугольных импульсов.

При наличии на выходе реоприбора изображения прямоугольных импульсов с частотой 1 Гц делают заключение о том, что уровень шумов, приведенных ко входу реоусилителя, не превышает 0,005 Ом, и реоприбор признают годным.

4.3.9. Определение относительной погрешности оценки производных параметров реосигнала

Определение относительной погрешности оценки производных параметров реосигнала проводят путем сравнения полученных на выходе реоприбора значений указанных параметров с данными, приведенными в таблице 4.

Если значения производных параметров на выходе реоприбора находятся в пределах, указанных в графах "мин" и "макс" таблицы 4, то делают заключение о том, что относительная погрешность их оценки находится в пределах 15%.

Определение значения относительной погрешности оценки производных параметров , в %, проводят по формуле

где Пi вых и Пi ном - соответственно полученное на выходе и номинальное значения производных параметров.

Если полученное значение относительной погрешности не превышает значений, приведенных в ЭД, то реоприбор признают годным.

5.1. Результаты поверки оформляют протоколом, форма которого приведена в Приложении Б.

5.2. При положительных результатах поверки реоприборы признают годными и на них выдают свидетельство установленной формы (наносят поверительное клеймо и делают запись в ЭД, заверенную клеймом) в соответствии с ПР 50.2.006 и ПР 50.2.007.

5.3. При отрицательных результатах поверки реоприборы к применению не допускают; свидетельство (поверительное клеймо) аннулируют и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.

ВНИМАНИЕ! Гнезда в парах гнезд "20 В", и "Выход" ПНС-ГФ изолированы, поэтому их соединение вместе запрещено.

ВНИМАНИЕ! Гнезда в парах гнезд "20 В", и "Выход" ПНС-ГФ изолированы, поэтому их соединение вместе запрещено.

1. Результаты внешнего осмотра, опробования и проверки функционирования.

2. Метрологические параметры
