4.1. Характеристиками погрешности измерений являются пределы относительной погрешности измерений количества тепловой энергии за сутки и за месяц при применении различных измерительных систем в характерных режимах работы системы теплоснабжения.
4.2. Настоящая Методика обеспечивает измерения количества тепловой энергии, отпускаемой в водяные системы теплоснабжения, с пределов относительной погрешности измерений (таблица 2) во всем диапазоне изменений влияющей величины по (см. раздел 3 настоящей Методики).
Таблица 2
5.1. Измерения количества тепловой энергии являются косвенными измерениями, при которых количество тепловой энергии определяется на основании измерений расхода или количества (массы), температуры и давления теплоносителя.
5.2. На источниках тепла широкое распространение получили следующие измерительные системы, структурные схемы которых приведены на рисунках 1 - 3:
- измерительные системы с регистрирующими приборами (см. рисунок 1);
- измерительные информационные системы (см. рисунок 2);
- измерительные системы с тепловычислителями (теплосчетчиками) (см. рисунок 3).
а) Измерение расхода теплоносителя по подающему, обратному трубопроводу приборами с дифференциально-трансформаторной системой связи
![]() б) Измерение расхода теплоносителя по подающему, обратному трубопроводу приборами с нормированным токовым сигналом
![]() в) Измерение температуры теплоносителя в подающем, обратном трубопроводе, трубопроводе холодной воды
![]() г) Измерение давления теплоносителя в подающем, обратном трубопроводе, в трубопроводе холодной воды
![]() 1 - измерительная диафрагма, 1а, 1в - первичный
измерительный преобразователь расхода, 1б, 1г - вторичный
измерительный регистрирующий прибор расхода, 1д - блок
извлечения корня, 2 - первичный измерительный
преобразователь температуры, 2а - вторичный измерительный
регистрирующий прибор температуры, 3 - первичный
измерительный преобразователь давления, 3а - вторичный
измерительный регистрирующий прибор давления,
5 - трубные проводки, 6 - линии связи
количества тепловой энергии с регистрирующими приборами

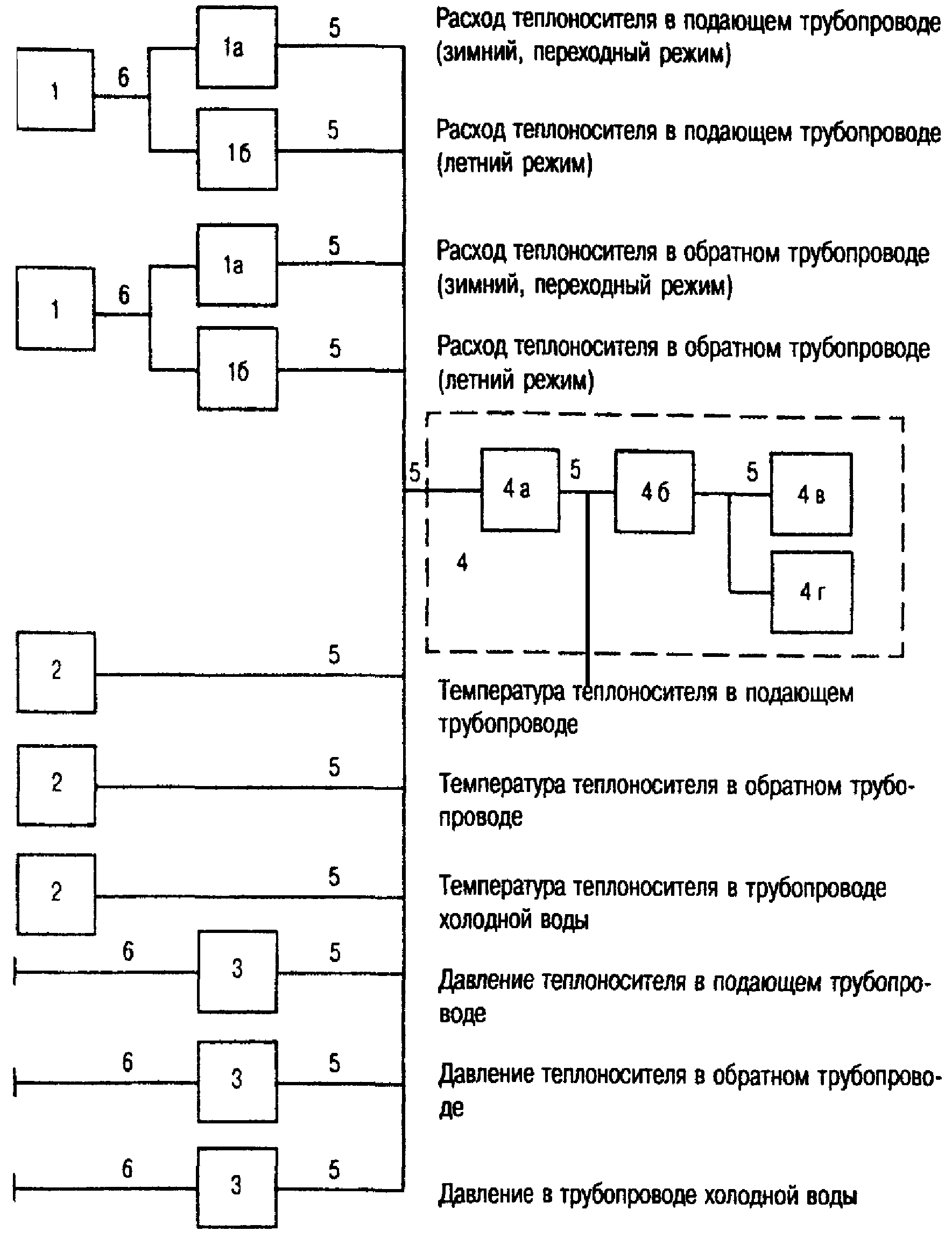

![]() 1 - измерительная диафрагма, 1а, 1б - первичный
преобразователь расхода, 2 - первичный измерительный
преобразователь температуры, 3 - первичный измерительный
преобразователь давления, 4 - агрегатные средства ИИС,
4а - устройство связи с объектом, 4б - центральный
процессор, 4в - средство представления информации,
4г - устройство регистрирующее, 5 - линии связи,
6 - трубные проводки

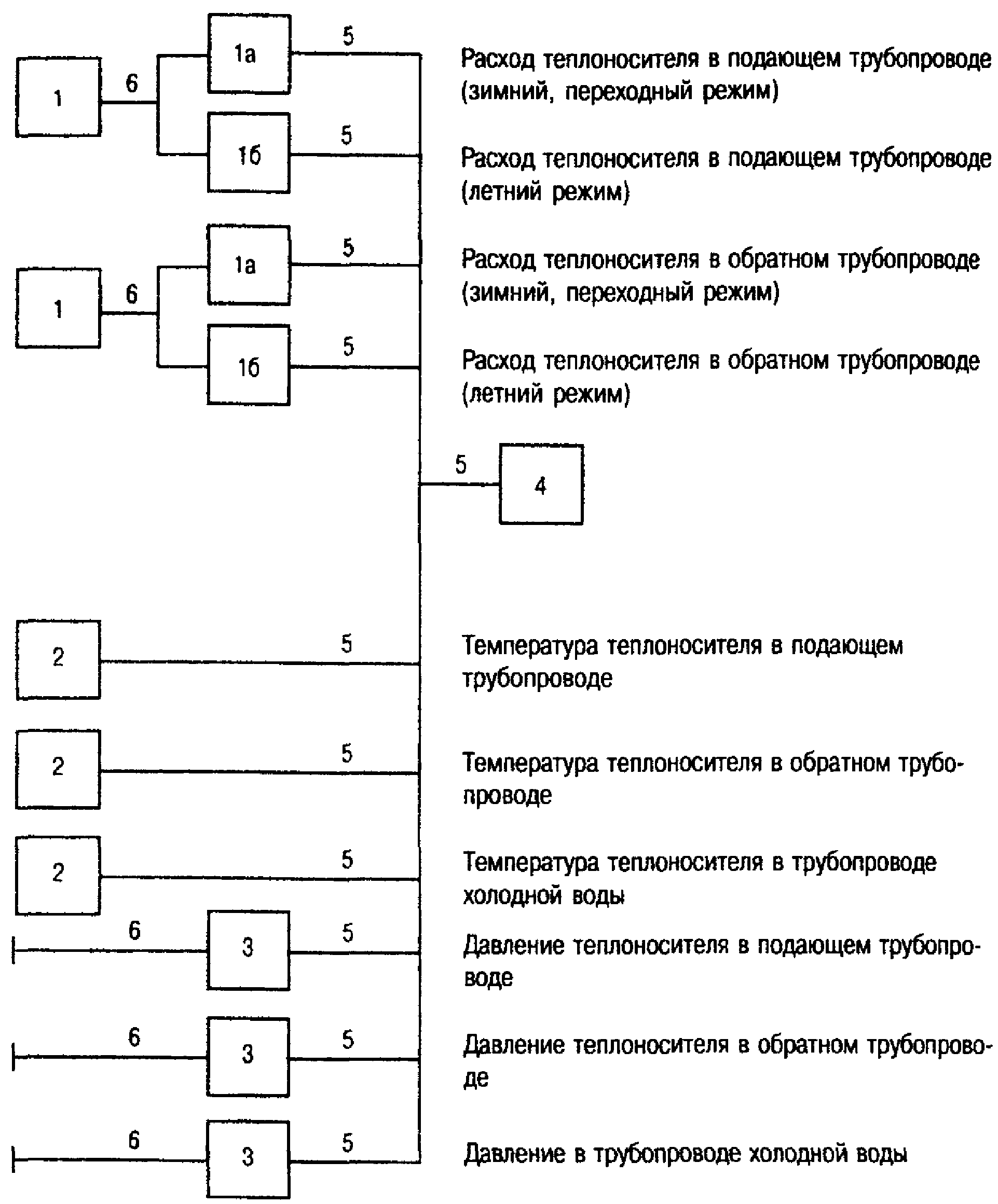

![]() 1 - измерительная диафрагма, 1а, 1б - первичный
преобразователь расхода, 2 - первичный измерительный
преобразователь температуры, 3 - первичный измерительный
преобразователь давления, 4 - тепловычислитель,
5 - линии связи, 6 - трубные проводки
системы количества тепловой энергии
с тепловычислителями (теплосчетчиками)
5.3. Средства измерений (СИ), применяемые в измерительных системах количества тепловой энергии, приведены в Приложении В.
Подготовка к выполнению измерений заключается в осуществлении комплекса мероприятий по вводу измерительной системы в эксплуатацию, основными из которых являются:
- проведение поверки СИ;
- проверка правильности монтажа измерительных систем в соответствии с проектной документацией;
- проведение наладочных работ;
- введение измерительной системы в эксплуатацию.
7.1. Измерения количества тепловой энергии, отпускаемой в водяные системы теплоснабжения от источников тепла, осуществляются в соответствии с МИ 2412-97 [8].
7.2. Количество тепловой энергии, отпускаемой по двухтрубной магистрали за сутки,
где
Процедура определения количества тепловой энергии состоит из обработки диаграмм регистрирующих приборов расхода, температуры и давления теплоносителя с помощью планиметров или мерных линеек и расчета действительных значений количества теплоносителя и количества тепловой энергии по среднесуточным значениям давления и температуры теплоносителя в соответствии с ГОСТ 8.563.2-97 [4].
Энтальпия теплоносителя определяется в соответствии с данными НД ГСССД по среднесуточным значениям температуры и давления теплоносителя.
Обработку результатов измерений и представление измерительной информации по количеству тепловой энергии в виде выходных форм целесообразно проводить на ПЭВМ по специальной программе, реализующей указанный выше алгоритм - см. формулу (1).
7.3. Количество тепловой энергии, отпущенное по двухтрубной магистрали за сутки,
, (2)где i - интервал времени расчета количества тепловой энергии, ч;
n - количество интервалов расчета количества тепловой энергии в сутки;
Энтальпия теплоносителя определяется по средним значениям температуры, давления теплоносителя за i-й интервал времени по уравнениям определения энтальпии воды.
Средние значения расхода, температуры, давления теплоносителя и температуры холодной воды
, (3)где
к - число циклов опроса датчика за интервал усреднения.
При применении ИИС в соответствии с МИ 2164-91 [9] период опроса датчиков составляет не более 15 с, а интервал усреднения параметров (расчета количества тепловой энергии) равен 0,25 ч.
При применении систем измерений с тепловычислителями (теплосчетчиками) период опроса датчиков и интервал расчета количества тепловой энергии устанавливаются при проектировании или программировании тепловычислителей, но должны составлять не более 1 ч.
При применении ИИС и измерительных систем с тепловычислителями (теплосчетчиками) обработка результатов измерений и представление измерительной информации по количеству тепловой энергии производятся автоматически.
7.4. Количество тепловой энергии, отпущенное по двухтрубной магистрали за месяц (за n суток),
, (4)где
n - число суток в месяце.
7.5. Измерения массового расхода, температуры и давления теплоносителей осуществляются в соответствии с РД 153-34.0-11.346-00 [16], РД 153-34.0-11.347-00 [17] и РД 153-34.0-11.348-00 [18].
8.1. Результаты измерений количества тепловой энергии на источнике тепла должны быть оформлены следующим образом
8.1.1. При применении измерительных систем с регистрирующими приборами:
- носителем измерительной информации по параметрам теплоносителя являются ленты (диаграммы) регистрирующих приборов;
- результаты обработки измерительной информации по параметрам теплоносителя и расчета количества тепловой энергии на ПЭВМ представляются в виде выходных форм на бумажном носителе;
- выходные формы согласовываются с потребителем тепловой энергии на ПЭВМ представляются в виде выходных форм на бумажном носителе;
- выходные формы согласовываются с потребителем тепловой энергии.
8.1.2. При применении ИИС и измерительных систем с тепловычислителями:
- носителем измерительной информации по параметрам теплоносителя, результатам расчета количества тепловой энергии является электронная память АС ИИС и тепловычислителей;
- результаты обработки измерительной информации по параметрам теплоносителя и расчета количества тепловой энергии индицируются на средствах представления информации и представляются в виде выходных форм на бумажном носителе;
- объем представления информации определяется при проектировании ИИС, разработке тепловычислителей, а выходные формы согласовываются с потребителем тепловой энергии.
Подготовка измерительных систем количества тепловой энергии к эксплуатации осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а обслуживание - дежурным электрослесарем-прибористом.
Обработка диаграмм регистрирующих приборов осуществляется техником, а вычисление результатов измерений количества тепловой энергии - инженером ПТО.
При монтаже, наладке и эксплуатации измерительных систем количества тепловой энергии должны соблюдаться требования РД 34.03.201-97 [21] и РД 153-34.0-03.150-00 [22].
(справочное)
(справочное)
ТЕПЛОСНАБЖЕНИЯ НА ИСТОЧНИКАХ ТЕПЛА МОЩНОСТЬЮ
ОТ 50 ДО 1000 Гкал/ч
(справочное)
ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. ГОСТ Р 8.563-96. ГСИ. Методики выполнения измерений.
2. ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения.
3. ГОСТ 8.563.1-97. ГСИ. Межгосударственный стандарт. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия.
4. ГОСТ 8.563.2-97. ГСИ. Межгосударственный стандарт. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Методика выполнения измерений с помощью сужающих устройств.
5. Правила учета тепловой энергии и теплоносителя. - М.: МЭИ, 1995.
6. РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.
7. МИ 1317-86. ГСИ. Методические указания. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.
8. МИ 2412-97. ГСИ. Рекомендация. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
9. МИ 2164-91. ГСИ. Рекомендации. Теплосчетчики. Требования к испытаниям, метрологической аттестации, поверке. Общие положения.
10. МИ 2377-96. ГСИ. Рекомендация. Разработка и аттестация методик выполнения измерений.
11. МИ 2553-99. ГСИ. Рекомендация. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения.
12. РД 34.09.454. Типовой алгоритм расчета технико-экономических показателей конденсационных энергоблоков мощностью 300, 500, 800 и 1200 МВт. В 2-х ч. - М.: СПО ОРГРЭС, 1991.
13. Преображенский В.П. Теплотехнические измерения и приборы. - М.: Энергия, 1978.
14. Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС. - Екатеринбург. Уралтехэнерго, 1995.
15. Отчет. Рекомендации по выбору схем измерений количества тепловой энергии и технических требований к системам контроля и учета и их метрологическим характеристикам/Ивановский энергет. ин-т. - М.: ОРГРЭС, 1993.
16. РД 153-34.0-11.346-00. Методика выполнения измерений расхода и количества теплоносителя в трубопроводах водяной системы теплоснабжения на источнике тепла. - М.: СПО ОРГРЭС, 2002.
17. РД 153-34.0-11.347-00. Методика выполнения измерений температуры теплоносителя в трубопроводах водяной системы теплоснабжения на источнике тепла. - М.: СПО ОРГРЭС, 2002.
18. РД 153-34.0-11.348-00. Методика выполнения измерений давления теплоносителя в трубопроводах водяной системы теплоснабжения на источнике тепла. - М.: СПО ОРГРЭС, 2002.
20. ГОСТ Р 51-649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
21. РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М.: ЭНАС, 1997.
22. РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М.: ЭНАС, 2001.
